Каталог ЯМ3-236НЕ/БЕ/НЕ2/БЕ2, 7601. Газораспределительный механизм, коллекторы и турбонаддув

← Содержание каталога | 2. Блок цилиндров и кривошипно-шатунный механизм | 4. Система смазки и вентиляция картера →

Дизельные двигатели ЯМ3-236НЕ, ЯМ3-236НЕ2, ЯМ3-236БЕ, ЯМ3-236БЕ2, ЯМ3-7601.10

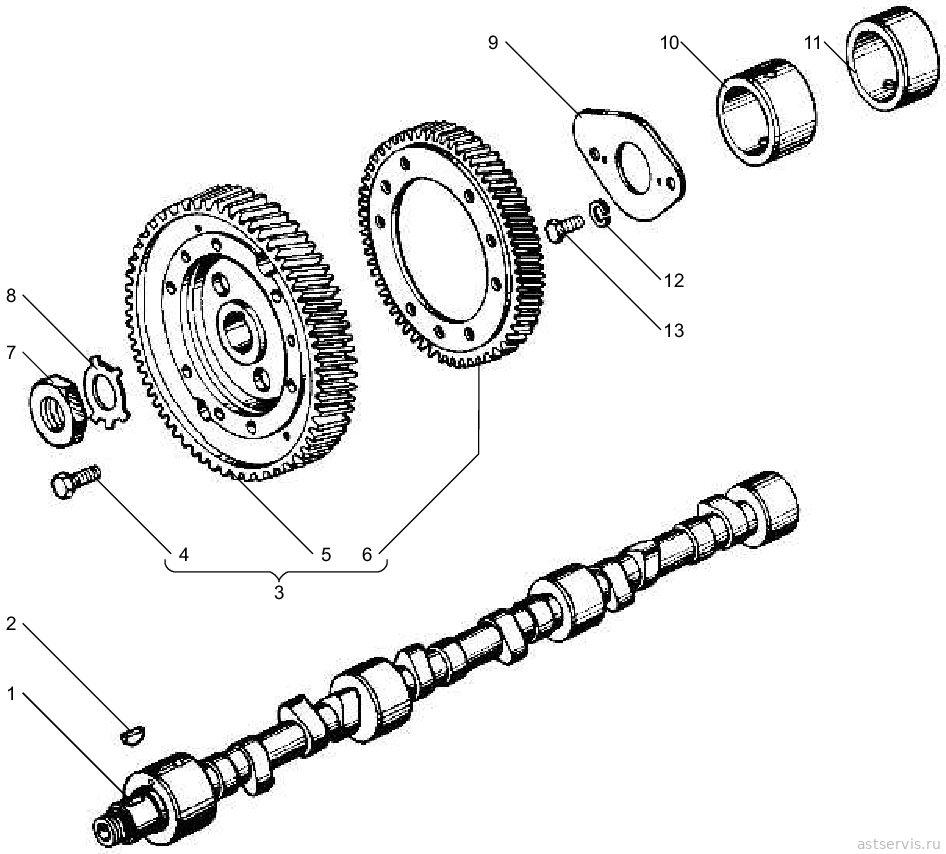

Рисунок 10 – Вал распределительный

Перечень сборочных единиц и деталей к рисунку 10

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	236НЕ 236БЕ	236НЕ2 236БЕ2 7601.10	Цена	Заказ
	Ремкомплекты газораспределительного механизма (3) все в каталоге «Ремкомплекты ЯМ3»
	236-1006001	Р/К РАСПРЕД.ВАЛА ЯМ3 236	1 компл.		4 785 руб.
	236-1006026-А	ВТУЛКА Р/ВАЛА ПЕРЕДН	1		1 714 руб.
поз. 11	236-1006037-А	ВТУЛКА РАСПРЕД.ВАЛА	3		1 634 руб.
поз. 9	236-1006236-Б	ФЛАНЕЦ УПОРН.Р/ВАЛА	1		919 руб.
	252156-П2	ШАЙБА ГРОВЕРНАЯ (10,116,12)	6		4 руб.
поз. 13	310129-П2	БОЛТ М8 Х 16 (201454-П29)	2		37 руб.
	310130-П2	БОЛТ М10Х1Х27	6		43 руб.
	311412-П	ГАЙКА М27х2	1
	312538-П2	ШАИБА 22х8,2х1,2 (РАСПРЕД.ВАЛА)	2		9 руб.
	312580-П15	ШАЙБА 27	1
	314008-П2	ШПОНКА 2269,5	1
	236-1006002	Р/К РАСПРЕД.ВАЛА ЯМ3 (ГАЙКА,ШАЙБА)	1 компл.		440 руб.
	311412-П	ГАЙКА М27х2	1
	312580-П15	ШАЙБА 27	1
	236-1006002-05	Р/К РАСПРЕДВАЛА ЯМ3-236,238,7511(ШПОН.ШАЙБА,ГАЙКА)	1 компл.		501 руб.
	311412-П	ГАЙКА М27х2	1
	312580-П15	ШАЙБА 27	1
	314008-П2	ШПОНКА 2269,5	1
1	7601-1006015	Вал распределительный	—	1	18 600 руб.
—	236-1006015-Г2	Вал распределительный	1	—
2	4598246266	Шпонка	1	1
3	7511-1006200	Шестерня распределительного вала в сборе	—	1
4	4593186095	Болт	—	9
—	310130-П2	Болт	6	—	43 руб.
—	252156-П2	Шайба	6	—	4 руб.
5	7511-1006214	Шестерня привода распределительного вала	—	1
6	7511-1029116	Шестерня ведущая	—	1
—	236-1029116-А	Шестерня ведущая	1	—
7	311412-П2	Гайка	1	1
8	312580-П2	Шайба	1	1	26 руб.
9	236-1006236-Б	Фланец упорный	1	1	919 руб.
10	7511-1006026	Втулка передняя	—	1	1 739 руб.
—	236-1006026-А	Втулка передняя	1	—	1 714 руб.
11	236-1006037-А	Втулка	3	3	1 634 руб.
—	236-1006037-АР1*	Втулка	3	3
12	252135-П2	Шайба	2	2	4 руб.
13	310129-П2	Болт	2	2	37 руб.

* только для запасных частей

наверх ↑

Рисунок 11 – Клапаны и толкатели

Перечень сборочных единиц и деталей к рисунку 11

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	236НЕ 236БЕ	236НЕ2 236БЕ2 7601.10	Цена	Заказ
	Ремкомплекты газораспределительного механизма (16) все в каталоге «Ремкомплекты ЯМ3»
	236-1007001	Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,КЛАП)	1 компл.		2 255 руб. аналог: 1 830 руб.
	236-1007010-В2	КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,1	1		977 руб.
	236-1007015-В6	КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,6	1		996 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2		270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2		139 руб.
	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2		126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-01	Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,НА 1 КЛАП)	1 компл.		649 руб. аналог: 593 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	1
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	1		270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	1		139 руб.
	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	1
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	1		126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	2		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-02	Р/К ЗАМЕНЫ КЛАПАНОВ(ПРУЖ, ТАРЕЛ, КЛАПАНА ЗАВОД)	1 компл.		584 руб.
	236-1007010-В2(ЗАВОД)	КЛАПАН ВПУСКНОЙ	1
	236-1007015-В6(ЗАВОД)	КЛАПАН ВЫПУСКНОЙ	1
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2		270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2		139 руб.
	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2		126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-10	Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,НА 2 КЛАП)	1 компл.		1 298 руб. аналог: 1 176 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2		270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2		139 руб.
	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2		126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-11	Р/К ЗАМЕНЫ КЛАПАНОВ (КЛАПАНА,СУХАРИ,МАНЖЕТА)	1 компл.		1 243 руб.
	236-1007010-В2	КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,1	1		977 руб.
	236-1007015-В6	КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,6	1		996 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-12	Р/К ЗАМЕНЫ КЛАПАНОВ (КЛАП,СУХАРИ,МАНЖЕТА) ЗАВОД	1 компл.		4 565 руб.
	236-1007010-В2(ЗАВОД)	КЛАПАН ВПУСКНОЙ	1
	236-1007015-В6(ЗАВОД)	КЛАПАН ВЫПУСКНОЙ	1
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-20	Р/К КРЕПЛЕНИЯ ОСИ КОРОМЫСЕЛ	1 компл.		143 руб.
поз. 27	310420-П2	ШПИЛЬКА М161 - М161,5. (85мм)	1
поз. 24	311408-П2	ГАЙКА	1
	312399-П2	ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 3016,55	1		66 руб.
	236-1007002	Р/К ГАЗОРАСПРЕД. МЕХАН.(ПОЛНЫЙ НА 2 КЛАП)	1 компл.		5 115 руб.
поз. 34	201-1007190	РОЛИК ТОЛКАТЕЛЯ	2
поз. 32	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	2		149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	52
	236-1007010-В2	КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,1	1		977 руб.
	236-1007015-В6	КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,6	1		996 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2		270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2		139 руб.
	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2		126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007103	КОЛЬЦО УПОР.ОСИ КОРОМЫС.	2
поз. 16	236-1007118 В	ВТУЛКА КОРОМЫСЛА КЛАПАНА	2
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	2		172 руб.
поз. 3	236-1007186	ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630)	4		174 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	2
	236-1007002-02	Р/К ГАЗОРАСПРЕД. МЕХАН.(ПОЛНЫЙ НА 2 КЛАП) ЗАВОД	1 компл.		8 910 руб.
поз. 34	201-1007190	РОЛИК ТОЛКАТЕЛЯ	2
поз. 32	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	2		149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	52
	236-1007010-В2(ЗАВОД)	КЛАПАН ВПУСКНОЙ	1
	236-1007015-В6(ЗАВОД)	КЛАПАН ВЫПУСКНОЙ	1
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2		270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2		139 руб.
	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2		126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
поз. 18	236-1007103-А	КОЛЬЦО СТОПОРНОЕ	2		122 руб.
поз. 16	236-1007118 В	ВТУЛКА КОРОМЫСЛА КЛАПАНА	2
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	2		172 руб.
поз. 3	236-1007186	ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630)	4		174 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	2
	236-1007003	Р/К ЗАМЕНЫ ВПУСК.КЛАПАНОВ НА ДВ.ЯМ3-236(МАНЖЕТЫ)	1 компл.		61 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	6		176 руб. аналог: 11 руб.
	236-1007003(СИЛ)	Р/К ЗАМЕНЫ ВПУСК.КЛАПАНОВ НА ДВ.ЯМ3-236(МАНЖЕТЫ СИЛ)	1 компл.		110 руб.
	236-1007262(СИЛ)	МАНЖЕТА КЛАПАНА СИЛИКОН ЗЕЛЕНАЯ	6
	236-1007004	К-Т ВТУЛОК ОСИ ТОЛКАТЕЛЯ ЯМ3-236	1 компл.		4 125 руб.
поз. 7	236-1007244	ВТУЛКА ОСИ ТОЛКАТ.	1
поз. 4	236-1007246	ВТУЛКА ОСИ ТОЛКАТ.	2
поз. 1	236-1007247-Б	ВТУЛКА ОСИ ТОЛКАТ.	1		506 руб.
поз. 6	236-1007248	ВТУЛКА ОСИ ТОЛКАТ.	3
	236-1007005	Р/К ГАЗ.МЕХАН.(ВТУЛКИ МЕДЬ,ВИНТ,ОСЬ ТОЛК.ШТАНГА)	1 компл.		4 620 руб.
поз. 34	201-1007190	РОЛИК ТОЛКАТЕЛЯ	2
поз. 32	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	2		149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	52
	236-1007103	КОЛЬЦО УПОР.ОСИ КОРОМЫС.	2
поз. 16	236-1007118 В	ВТУЛКА КОРОМЫСЛА КЛАПАНА	2
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	2		172 руб.
	236-1007176-А	ШТАНГА ТОЛКАТЕЛЯ	2
поз. 3	236-1007186	ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630)	4		174 руб.
	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	2
	236-1007005-01	Р/К ДЛЯ РЕМОНТА ТОЛКАТЕЛЯ (ОСЬ, РОЛИК, ИГОЛ.)	1 компл.		457 руб.
поз. 34	201-1007190	РОЛИК ТОЛКАТЕЛЯ	1
поз. 32	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	1		149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	26
	236-1007006	Р/К ГАЗОРАСПРЕД. МЕХАН.(ТОЛК, ШТАНГА,ВИНТ)	1 компл.		2 805 руб.
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	1		172 руб.
	236-1007176-А	ШТАНГА ТОЛКАТЕЛЯ	1
	236-1007180	ТОЛКАТЕЛЬ В СБОРЕ	1
	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	1
	236-1007262 (А3)	Комплект манжет клапанов в сборе Строймаш (А3)	1 компл.		314 руб.
	СТР 236-1007268	Манжета уплотнительная клапана (ГНИ-75)	6
1	236-1007247-Б	Втулка оси толкателей задняя	1	1	506 руб.
2	236-1007236	Ось толкателей крайняя	2	2	1 141 руб.
3	236-1007186	Втулка толкателя	24	24	174 руб.
4	236-1007246	Втулка оси толкателей промежуточная	2	2
5	236-1007242	Ось толкателей средняя	1	1	1 130 руб.
6	236-1007248	Втулка толкателей распорная	3	3
7	236-1007244	Втулка оси толкателей передняя	1	1
8	7511-1007180	Толкатель в сборе	—	12	2 285 руб. аналог: 795 руб.
—	236-1007180	Толкатель в сборе	12	—
9	236-1007194-А	Ось ролика толкателя	—	12
10	7511-1007199	Втулка ролика	—	12	343 руб.
11	7511-1007190	Ролик толкателя	—	12	285 руб.
12	236-1007176-А2	Штанга толкателя	12	12	566 руб. аналог: 585 руб.
13	236-1007148-Б	Винт регулировочный	12	12	172 руб.
14	311516-П2	Гайка	12	12	170 руб. аналог: 108 руб.
15	7511-1007146	Коромысло клапана	—	12
15	236-1007146-В2	Коромысло клапана	12	—
16	236-1007118-В	Втулка коромысла	12	12	337 руб.
17	236-1007144-В2	Коромысло клапана с втулкой в сборе	12	—	1 200 руб.
17	7511-1007144	Коромысло клапана с втулкой в сборе	—	12	1 050 руб.
18	236-1007103-А	Кольцо пружинное упорное	12	12	122 руб.
19	312392-П2	Шайба	12	12	85 руб.
20	236-1007024-В	Тарелка пружин клапана	12	12	139 руб.
21	236-1007015-В4	Клапан выпускной в сборе	6*	—
—	236-1007015-В5	Клапан выпускной в сборе	6*	6	996 руб.
—	236-1007015-В6	Клапан выпускной в сборе	6*	—	996 руб.
22	236-1007028-А	Сухарь	24	24	70 руб. аналог: 21 руб.
23	236-1007026-Б	Втулка тарелки пружин	12	12	126 руб.
24	311408-П2	Гайка	12	12
25	312632-П2	Шайба	12	12
26	236-1007091-Б2	Ось коромысла в сборе	12	12	1 091 руб.
27	310420-П2	Шпилька	12	12
28	7511-1007020	Пружина клапана наружная	12	12	304 руб. аналог: 219 руб.
29	236-1007021-А	Пружина клапана внутренняя	12	12	270 руб.
30	236-1007010-В	Клапан впускной	6*	—
—	7511-1007010	Клапан впускной	—	6	1 003 руб. аналог: 375 руб.
—	236-1007010-В2	Клапан впускной	6*	—	977 руб.
31	7511-1007025	Шайба пружин клапана	12	12	79 руб.
32	201-1007194	Ось ролика толкателя	12	—	149 руб.
33	4694161251	Ролик 1,5х13,8А5	312	—
34	201-1007190	Ролик толкателя	12	—

* устанавливается один из вариантов

наверх ↑

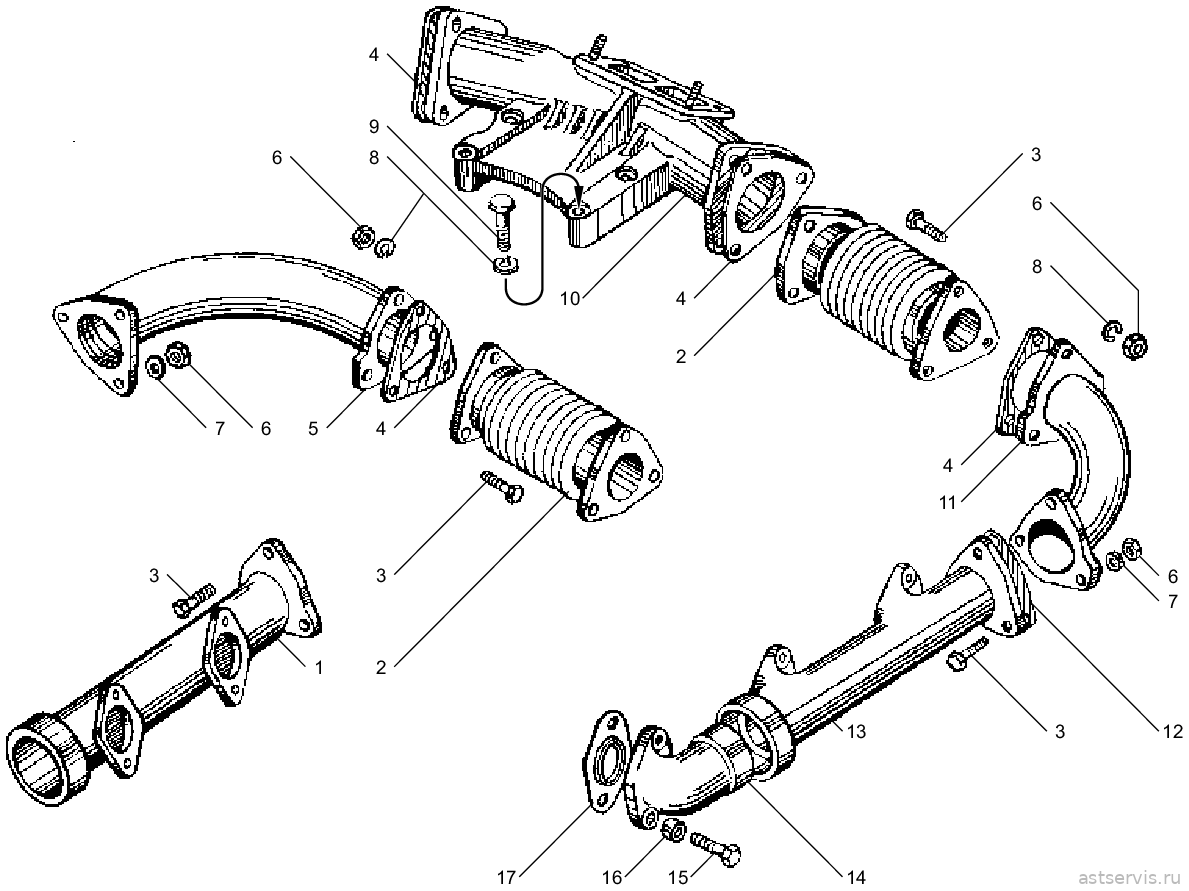

Рисунок 12 – Коллекторы выпускные

Перечень сборочных единиц и деталей к рисунку 12

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	236НЕ 236БЕ 236НЕ2 236БЕ2 7601.10	Цена	Заказ
	Ремкомплекты впуска, наддува и выпуска (6) все в каталоге «Ремкомплекты ЯМ3»
	236-1008001	Р/К ПРОКЛАДОК ГАЗОПРОВОДА ЯМ3-236	1 компл.	154 руб.
	236-1008050	ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА)	6	51 руб. аналог: 20 руб.
	238Н-1008058	ПР-КА ГАЗОПРОВОДА (ОКАНТОВКА)	2
	236-1008001-01	Р/К ВЫПУСКНОГО КОЛЛ.(НА 1 ГОЛ.КРЕПЁЖ)	1 компл.	220 руб. аналог: 260 руб.
поз. 6	250512-П5	ГАЙКА ВЫПУС.КОЛЛ. М10 (МЕДЬ)	6	51 руб. аналог: 8 руб.
	310443-П2	ШПИЛЬКА М101,5 - М101,5. (48мм)	6	уточняем
поз. 7	312300-П2	ШАЙБА 24х10,5х3 ВЫПУСКН.КОЛ.	6	54 руб.
	236-1008002-07	Р/К ПРОКЛАДОК ВЫПУСКНОГО КОЛЛЕКТОРА ЯМ3-236	1 компл.	187 руб.
поз. 17	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	6	220 руб. аналог: 32 руб.
	236НЕ-1008001-05	Р/К ВЫПУСКНОГО КОЛЛЕКТОРА (МЕТИЗ,ПРОКЛ.)	1 компл.	2 585 руб.
поз. 9	200320-П29	БОЛТ М10Х55	4	45 руб.
	201505-П29	БОЛТ М10Х1,5Х45	2	41 руб.
поз. 12	236БЕ-1008058	ПРОКЛАДКА (7511.1008058)	2
поз. 4	238НБ-1008054	ПРОКЛАДКА СИЛЬФОНА (ОБЛИЦОВКА)	4	24 руб.
поз. 17	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	6	220 руб. аналог: 32 руб.
	238Ф-1118158	ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ)	1	278 руб. аналог: 80 руб.
поз. 15	240Н-1008504	БОЛТ КРЕПЛ.КОЛЛЕКТ.	12	305 руб. аналог: 60 руб.
поз. 16	240Н-1008510	ВТУЛКА БОЛТА КРЕПЛ.	12	201 руб. аналог: 44 руб.
поз. 6	250512-П5	ГАЙКА ВЫПУС.КОЛЛ. М10 (МЕДЬ)	22	51 руб. аналог: 8 руб.
поз. 8	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	16	12 руб.
поз. 3	310228-П	БОЛТ М10Х48	18	96 руб.
	310443-П2	ШПИЛЬКА М101,5 - М101,5. (48мм)	2	уточняем
поз. 7	312300-П2	ШАЙБА 24х10,5х3 ВЫПУСКН.КОЛ.	10	54 руб.
	236НЕ-1008002-07	Р/К ВЫПУСКНОГО КОЛЛЕКТОРА ЯМ3-236НЕ,БЕ,7601	1 компл.	462 руб. аналог: 473 руб.
поз. 12	236БЕ-1008058	ПРОКЛАДКА (7511.1008058)	2
поз. 4	238НБ-1008054	ПРОКЛАДКА СИЛЬФОНА (ОБЛИЦОВКА)	4	24 руб.
поз. 17	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	6	220 руб. аналог: 32 руб.
	238Ф-1118158	ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ)	1	278 руб. аналог: 80 руб.
	236НЕ-1008003	Р/К КРЕПЛЕНИЯ КОЛЛЕКТОРА ЯМ3-236НЕ,БЕ (1 ГОЛ.)	1 компл.	660 руб.
поз. 15	240Н-1008504	БОЛТ КРЕПЛ.КОЛЛЕКТ.	6	305 руб. аналог: 60 руб.
поз. 16	240Н-1008510	ВТУЛКА БОЛТА КРЕПЛ.	6	201 руб. аналог: 44 руб.
1	7511-1008025	Коллектор выпускной правый задний	1	6 373 руб.
2	238НБ-1008088-А	Сильфон в сборе	2	4 997 руб.
3	310228-П*	Болт	18	96 руб.
4	238НБ-1008054	Прокладка	4	24 руб.
5	7511-1008043	Труба подводящая правая	1
6	250512-П5	Гайка	18	51 руб. аналог: 8 руб.
7	312300-П2	Шайба	6	54 руб.
8	252136-П2	Шайба	16	12 руб.
9	200320-П29	Болт	4	45 руб.
10	236Н-1008480	Патрубок-кронштейн в сборе	1	10 353 руб.
—	236Н-1008482	Патрубок-кронштейн (для запасных частей)	1	9 708 руб.
11	7511-1008042	Труба подводящая левая	1
12	236БЕ-1008058	Прокладка	2
13	7511-1008026	Коллектор выпускной левый задний	1	6 748 руб.
14	236Н-1008022	Коллектор выпускной передний	2	4 790 руб.
15	240Н-1008504	Болт	12	305 руб. аналог: 60 руб.
16	240Н-1008510	Втулка	12	201 руб. аналог: 44 руб.
17	238Ф-1008027	Прокладка	6	220 руб. аналог: 32 руб.

* допускается замена на 200315-П29 в количестве 6 штук

наверх ↑

Рисунок 45 – Коллекторы впускные

Перечень сборочных единиц и деталей к рисунку 45

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	236НЕ 236БЕ 236НЕ2 236БЕ2	7601.10	Цена	Заказ
	Ремкомплекты впуска, наддува и выпуска (4) все в каталоге «Ремкомплекты ЯМ3»
	236-1115001	Р/К ВПУСКНОГО ТРУБОПРОВОДА (ЯМ3-236)	1 компл.		231 руб.
поз. 8	236-1109045-А	КОЛЬЦО УПЛ.КОРПУСА ФИЛЬТРА (РЕЗИНА)	2		51 руб.
поз. 18	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	6		24 руб. аналог: 15 руб.
поз. 16	236-1115036-А2	ПР-КА СОЕД.ПАТРУБКА 236 (ЯЗРТИ)	2		84 руб.
	236-1115002	Р/К ВПУСК.ТРУБОПР. (ЯМ3-236)+(120) КОЛЬЦО	1 компл.		363 руб.
поз. 8	236-1109045-А	КОЛЬЦО УПЛ.КОРПУСА ФИЛЬТРА (РЕЗИНА)	2		51 руб.
	236-1109120	КОЛЬЦО УПЛ.ВОЗД.ФИЛЬТРА (РЕЗИНА)	1		261 руб.
поз. 18	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	6		24 руб. аналог: 15 руб.
поз. 16	236-1115036-А2	ПР-КА СОЕД.ПАТРУБКА 236 (ЯЗРТИ)	2		84 руб.
	236-1115002-05	Р/К ДЛЯ УСТАНОВКИ ВПУСК.КОЛЛЕКТОРА ЯМ3-236	1 компл.		281 руб.
поз. 18	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	3		24 руб. аналог: 15 руб.
поз. 20	250513-П29	ГАЙКА М10х1	6		13 руб.
поз. 4	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	6		12 руб.
поз. 19	310423-П29	ШПИЛЬКА М101,5 - М101. (44мм)	6		105 руб.
	236НЕ-1115001	Р/К ВПУСКНОГО ТРУБОПР.(ЯМ3-7601.10) РАЗ.ГБЦ	1 компл.		638 руб.
поз. 8	236-1109045-А	КОЛЬЦО УПЛ.КОРПУСА ФИЛЬТРА (РЕЗИНА)	1		51 руб.
	238Б-1115026	ПР-КА ВПУСК. КОЛ. 7511 (ПОН. 3,0мм)	6
	7511.1115036	ПР-КА СОЕД.ПАТРУБКА 7511 (РТИ, АРМИРОВ.)	2
—	236НЕ-1115012	Коллектор впускной правый в сборе	1	—	6 113 руб.
—	7601-1115012	Коллектор впускной правый в сборе	—	1
1	236НЕ-1115021	Коллектор впускной правый	1	—	5 679 руб.
1	7601-1115021	Коллектор впускной правый	—	1	6 228 руб.
2	236НЕ-1115059-10	Кронштейн трубы соединительной	1	1	695 руб.
3	201495-П29	Болт	4	4	13 руб.
4	252136-П2	Шайба	16	16	12 руб.
5	7511-1115280-01	Труба соединительная в сборе	1	1
6	238Ф-1115048	Рукав	1	1
7	238Ф-1115138	Хомут стяжной	2	2
8	236-1109045-А	Кольцо уплотнительное	1	1	51 руб.
9	236-1115034-Б	Ввертыш	1	1	166 руб.
10	236-1115032-Г	Патрубок соединительный	1	1	6 575 руб.
11	200315-П29	Болт	4	4	46 руб.
12	312300-П2	Шайба	4	10	54 руб.
13	4593271074	Болт	1	1	145 руб.
14	312434-П34	Шайба	1	1	13 руб.
15	236НЕ-1115128	Патрубок впускной	1	1	8 983 руб.
16	236-1115036-А2	Прокладка соединительного патрубка	2	—	84 руб.
16	7511-1115036	Прокладка соединительного патрубка	—	2	278 руб. аналог: 168 руб.
17	236-1115024	Коллектор впускной левый	1	—	5 173 руб.
17	7601-1115024	Коллектор впускной левый	—	1
18	236-1115026	Прокладка впускного коллектора	6	—	24 руб. аналог: 15 руб.
18	238Б-1115026	Прокладка впускного коллектора	—	6
19	310423-П29	Шпилька	12	—	105 руб.
—	201499-П29	Болт	—	6	60 руб.
—	201501-П29	Болт	—	6	18 руб.
20	250513-П29	Гайка	12	—	13 руб.
21	316105-П29	Пробка	1	1	235 руб.
22	316603-П29	Ввертыш	1	1	235 руб.

наверх ↑

Рисунок 47 – Турбокомпрессор

Перечень сборочных единиц и деталей к рисунку 47

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	236НЕ 236БЕ 236НЕ2 236БЕ2 7601.10	Цена	Заказ
	Ремкомплекты впуска, наддува и выпуска (1) все в каталоге «Ремкомплекты ЯМ3»
	240-1118001	Р/К ДЛЯ УСТАНОВКИ ТКР-12 ДВ. ЯМ3-240	1 компл.	132 руб.
поз. 20	238Ф-1118158	ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ)	1	278 руб. аналог: 80 руб.
	238Ф-1118225	ПР-КА ТКР (ПМБ. 1,0мм)	1	11 руб.
	240Н-1118322 А	ПР-КА ФЛАНЦА ТРУБЫ (ПОН. 0,8 ММ)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	2	95 руб.
	312630-П	ШАЙБА 20,324,01,5 (МЕДЬ)	2	63 руб.
1	12.1118130-10	Корпус компрессора в сборе	1
2	201418-П29	Болт	3	7 руб.
3	12.1118134	Корпус компрессора	1
4	2531116057	Кольцо 010-044-75-2-5	3
5	240Н-1118282	Кольцо уплотнительное	1
6	12.1118135-10	Вставка корпуса компрессора	1
7	12.1118120	Гайка	1
8	12.1118110-12	Колесо компрессора	1
9	12.1118036	Болт-стопор	1
10	12.1118294	Проставка корпуса турбины	1
11	12.1118106	Кольцо уплотнительное	4
12	12.1118154-20	Корпус турбины	1
13	12.1118024	Корпус подшипников	1
—	258364-П2	Штифт	2
14	310437-П	Шпилька	6	122 руб.
15	12.1118103	Пластина	3
16	12.1118104	Болт	6
17	310443-П	Шпилька	2	146 руб.
18	250512-П5	Гайка	4	51 руб. аналог: 8 руб.
19	312300-П2	Шайба	4	54 руб.
20	238Ф-1118158	Прокладка	1	278 руб. аналог: 80 руб.
21	201505-П29	Болт	2	41 руб.
22	122-1118030	Втулка подшипниковая	1
23	12.1118270	Шайба упорная	2
24	12.1118268	Шайба распорная	1
25	122-1118276	Втулка упорная	1
26	12.1118272	Подшипник упорный	1
27	12.1118180	Экран маслосбрасывающий	1
28	12.1118284	Маслоотражатель	1
29	12.1118283	Втулка уплотнительных колец	1
30	122-1118086	Колесо турбины с валом в сборе	1
31	201457-П29	Болт	12
32	252135-П2	Шайба	8	4 руб.
33	12.1118102	Пластина компрессора	4
34	12.1118280	Крышка корпуса подшипников	1
35	12.1118240	Кольцо уплотнительное	1
36	252005-П2	Шайба	4
—	122-1118002	Комплект ротора турбокомпрессора	1

наверх ↑

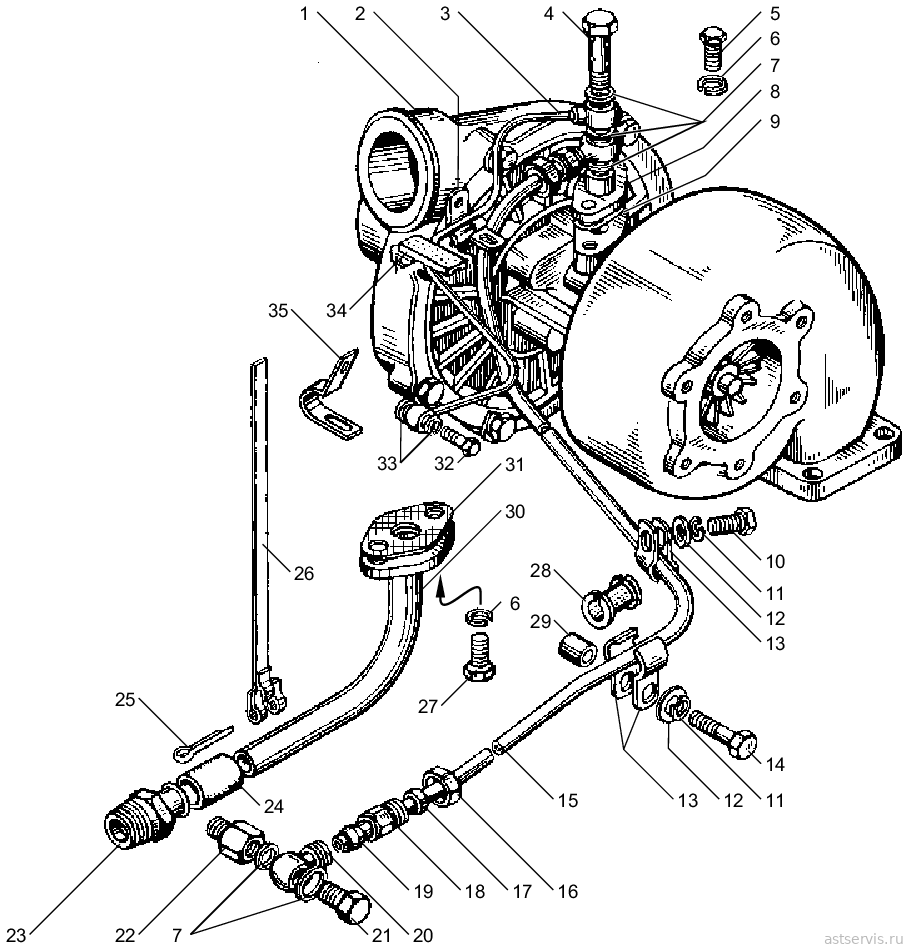

Рисунок 48 – Трубки подвода и слива масла турбокомпрессора

Перечень сборочных единиц и деталей к рисунку 48

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	236НЕ 236БЕ 236НЕ2 236БЕ2	7601.10	Цена	Заказ
1	122-1118010-07	Турбокомпрессор в сборе	1	1
2	315455-П29	Кляммер	1	1	29 руб.
3	236НМ-1111558	Трубка подвода масла к корректору по наддуву	1	1	1 116 руб.
—	236БЕ-1111558*¹	Трубка подвода масла к корректору по наддуву	1	—	1 398 руб.
4	310236-П29	Болт	1	1	278 руб.
5	201495-П2	Болт	2	2
6	252156-П2	Шайба	4	4	4 руб.
7	312326-П34	Шайба	2	2	94 руб.
8	238Ф-1118224	Фланец турбокомпрессора	1	1	915 руб.
9	238Ф-1118225	Прокладка	1	1	11 руб.
10	201458-П29	Болт	1	—	16 руб.
11	252135-П2	Шайба	2	1	4 руб.
12	252005-П29	Шайба	2	2	11 руб.
13	238Н-1017153	Скоба крепления трубки	4	4	28 руб.
14	201466-П29	Болт	1	1	15 руб.
—	240-1104336-Б*²	Втулка	4	4	18 руб.
15	236Н-1118226	Трубка подвода масла к турбокомпрессору	1	—
—	236БЕ-1118226*³	Трубка подвода масла к турбокомпрессору	1	—
—	7601-1118226	Трубка подвода масла к турбокомпрессору	—	1
—	236Н-1118220	Трубка подвода масла к турбокомпрессору в сборе	1	—
—	236БЕ-1118220*³	Трубка подвода масла к турбокомпрессору в сборе	1	—
—	7601-1118220	Трубка подвода масла к турбокомпрессору в сборе	—	1
16	238Н-1017243	Гайка упорная	2	2	160 руб.
17	238Н-1017318	Кольцо	2	2
18	314678-П29	Штуцер проходной	2	2	138 руб.
19	314802-П	Муфта конусная	2	2	120 руб.
20	238Н-1017216	Наконечник	2	2	272 руб.
21	310096-П2	Болт	1	1
22	314681-П29	Штуцер крепления трубки к блоку	1	1	170 руб.
23	236-1306082	Штуцер трубки слива масла	1	1	442 руб.
24	236-1306084	Рукав	1	1	189 руб.
25	297575-П29	Шплинт	2	2
26	316215-П	Хомут с пряжкой в сборе	2	2
27	201497-П29	Болт	2	2	13 руб.
28	238Н-1017150	Втулка	2	2
29	238П-1017156	Проставка скобы	1	1
30	236Н-1118340	Патрубок слива масла в сборе	1	1	863 руб.
—	236БЕ-1118340*³	Патрубок слива масла в сборе	1	—	930 руб.
31	238Ф-1118322	Прокладка	1	1	49 руб.
32	310122-П2	Болт	1	1
33	312482-П34	Шайба	2	2	85 руб.
34	240-1104337	Прокладка кляммера	1	1	9 руб.
35	315352-П29	Кляммер	1	1	уточняем

*¹для двигателей с V-образным насосом

*²устанавливается взамен поз. 28

*³для двигателей на автомобили "Урал"

наверх ↑

Каталог ЯМ3-236НЕ/БЕ/НЕ2/БЕ2, 7601. Газораспределительный механизм, коллекторы и турбонаддув

Каталоги

Каталог БЕЛА3-7547

Каталог БЕЛА3-7540А/75404

Руководство по ремонту БЕЛА3

Ремкомплекты БЕЛА3

Ремкомплекты ЯМ3

Каталог ЯМ3-240

Каталог ЯМ3-536

Каталог ЯМ3-650

Каталог ТМ3-842

Каталог ЯМ3-850/8501 (2001)

Каталог ЯМ3-850/8501/8502/8503 (2011)

Каталог ЯМ3-8401

Каталог ЯМ3-236М2/ЯМ3-238М2

Каталог ЯМ3-236ДК/ЯМ3-238АК

Каталог ЯМ3-238Б/ЯМ3-238Д

Каталог ЯМ3-238НД3/ЯМ3-238НД4/ЯМ3-238НД5
