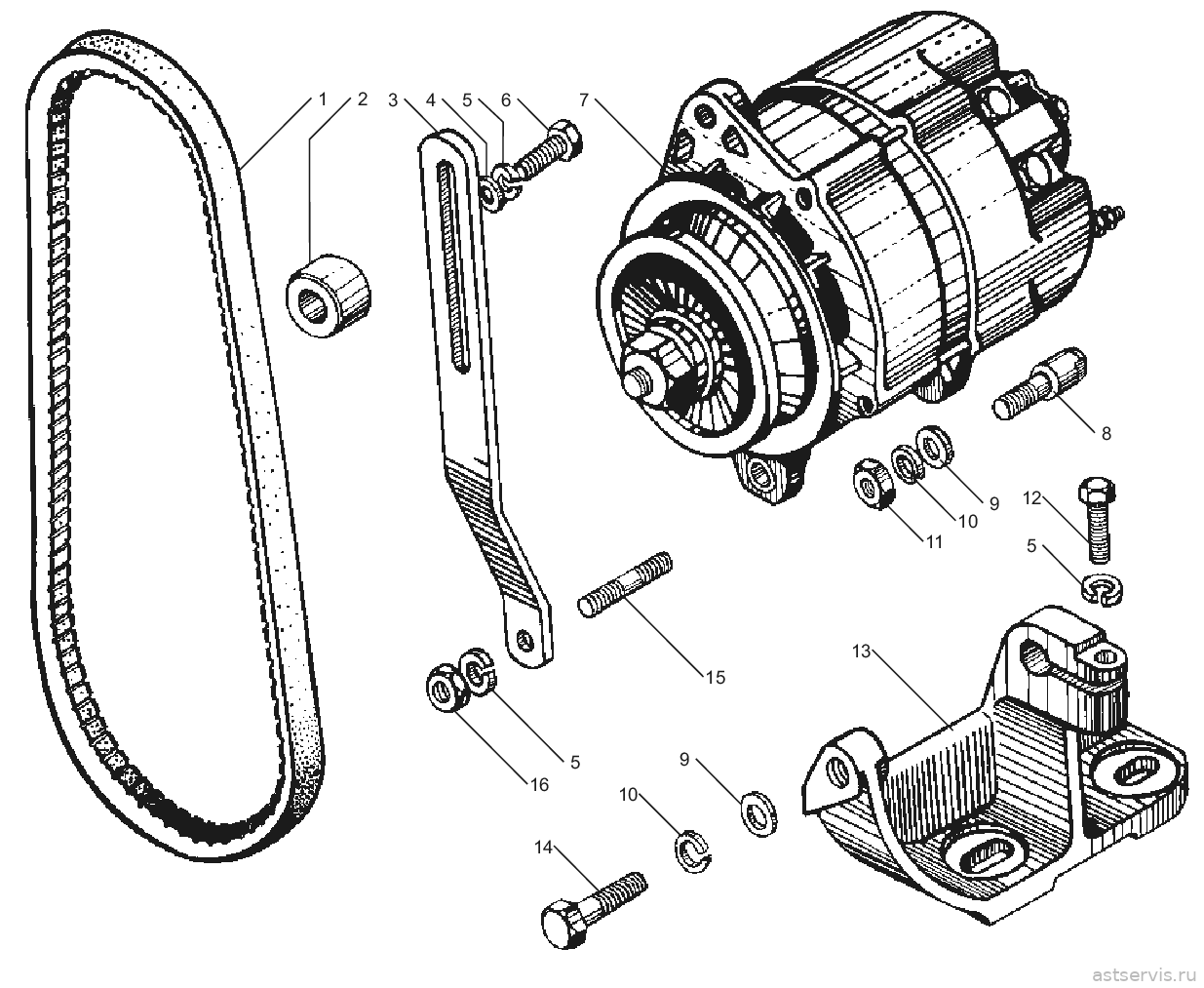

Рисунок 37 – Генератор в сборе, его крепление и привод
Перечень сборочных единиц и деталей к рисунку 37
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| 1 | 25 6421 1403 | Ремень зубчатый 1 кл. II-14х 10-937 | 1 | 2 | 1 | ||
| 2 | 238НБ-3701027-Б | Втулка распорная | 1 | 1 | 1 | ||
| 3 | 238-3701790 | Планка натяжная | 1 | 1 | 1 | ||
| 4 | 252038-П29 | Шайба | 1 | 1 | 1 | ||
| 5 | 252135-П2 | Шайба | 3 | 3 | 3 | ||
| 6 | 201468-П29 | Болт | 1 | 1 | 1 | ||
| 7 | 45 7371 1498 | Генератор Г287Е в сборе | 1 | – | – | ||
| – | 5702.3701-20 | Генератор в сборе | 1* | 1 | – | ||
| – | 3862.3701 | Генератор в сборе | 1** | – | – | ||
| – | 3892.3701 | Генератор в сборе | – | – | 1 | ||
| 8 | 238-3701780 | Палец | 1 | 1 | 1 | ||
| 9 | 252006-П29 | Шайба | 2 | 2 | 2 | ||
| 10 | 252136-П2 | Шайба | 2 | 2 | 2 | ||
| 11 | 250512-П29 | Гайка | 1 | 1 | 1 | ||
| 12 | 201458-П29 | Болт | 1 | 1 | 1 | ||
| 13 | 238НБ-3701774 | Кронштейн | 1 | 1 | 1 | ||
| 14 | 201505-П29 | Болт | 1 | 1 | 1 | ||
| 15 | 216233-П29 | Шпилька | 1 | 1 | 1 | ||
| 16 | 250511-П29 | Гайка | 1 | 1 | 1 | ||
* устанавливается на двигатель ЯМ3-238НД-3 (1 комплектация) ** может устанавливаться взамен Г287Е
Рисунок 38 – Генератор 5702.3701-30 в сборе и его крепление
Перечень сборочных единиц и деталей к рисунку 38
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238НД4- | ЯМ3 238НД5 | |||||
| 1 | - | Ремень 13х 10-900* | 2 | 2 | ||
| – | 7511.3701002** | Комплект ремней привода генератора | 1 | 1 | ||
| – | 7511.3701002-01** | Комплект ремней привода генератора (Ремень АVX 13-900 2шт.) | 1 | 1 | ||
| 2 | 250515-П29 | Гайка | 1 | 1 | ||
| 3 | 252137-П2 | Шайба | 1 | 1 | ||
| 4 | 252007-П29 | Шайба | 2 | 2 | ||
| 5 | 7511.3701790-10 | Планка натяжная | 1 | 1 | ||
| 6 | 252006-П29 | Шайба | 3 | 3 | ||
| 7 | 310086-П29 | Болт | 1 | 1 | ||
| 8 | 5702.3701-30 | Генератор в сборе | 1 | 1 | ||
| 9 | 7511.3701795 | Болт натяжителя | 1 | 1 | ||
| 10 | 238-3701780 | Палец | 1 | 1 | ||
| 11 | 201458-П29 | Болт | 1 | 1 | ||
| 12 | 252135-П2 | Шайба | 2 | 2 | ||
| 13 | 252136-П2 | Шайба | 2 | 2 | ||
| 14 | 250512-П29 | Гайка | 1 | 1 | ||
| 15 | 238-3701774-Б | Кронштейн | 1 | 1 | ||
| 16 | 201505-П29 | Болт | 1 | 1 | ||
| 17 | 216233-П29 | Шпилька | 1 | 1 | ||
| 18 | 250511-П29 | Гайка | 1 | 1 | ||
* входит в комплект 7511.3701002 ** устанавливается один из вариантов

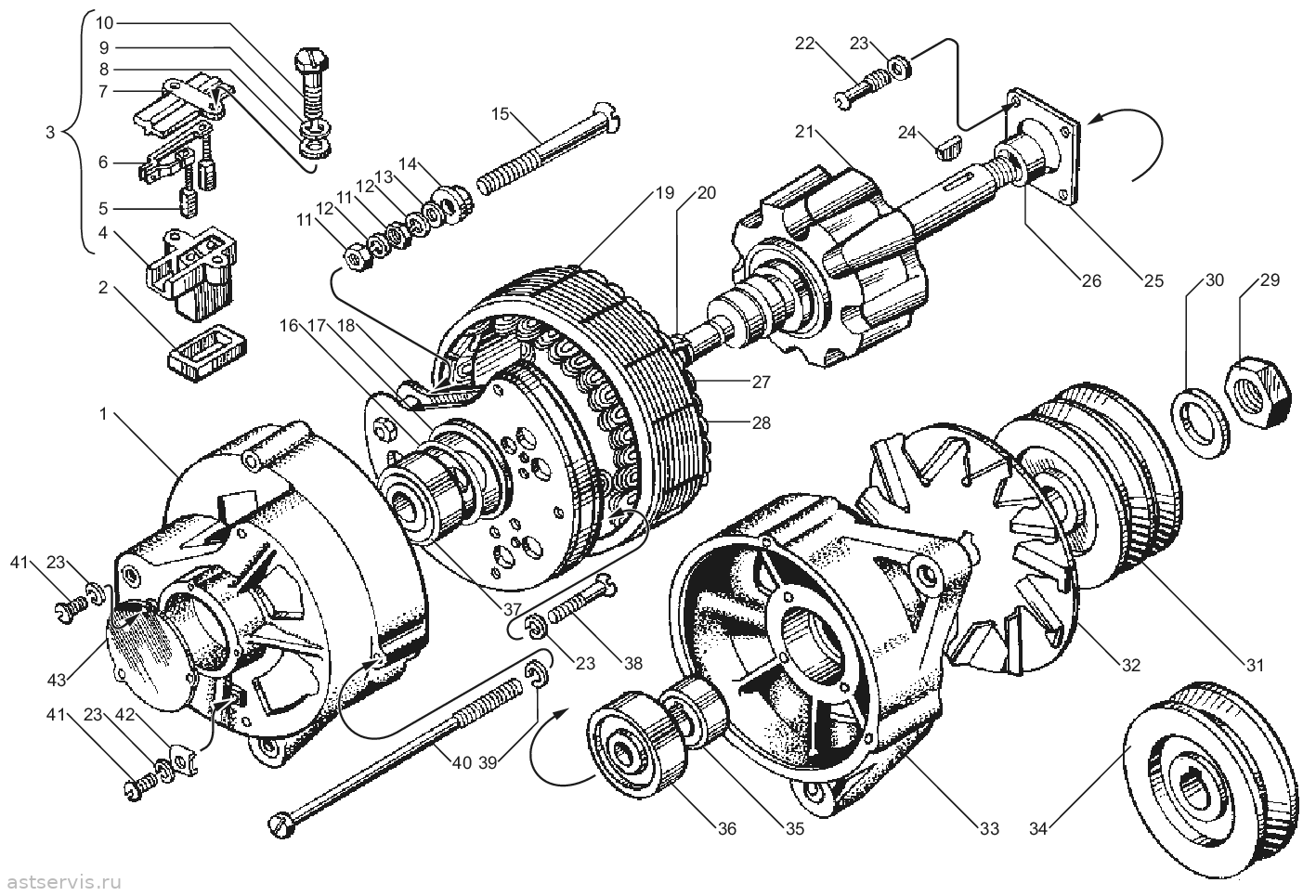

Рисунок 39 – Генератор 5702.3701-20, 5702.3701-30 и Г287Е
Перечень сборочных единиц и деталей к рисунку 39
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| – | 5702.3701300 | Крышка в сборе | 1* | 1 | 1 | ||
| 1 | 5702.3701301 | Крышка со стороны контактных колец | 1 | – | 1** | ||
| 2 | Г287-3701307 | Прокладка | 1 | 1 | 1 | ||
| 3 | Г250А-3701010-01 | Щеткодержатель в сборе | 1 | – | 1** | ||
| 3 | Г250П1-3701010 | Щеткодержатель в сборе | 1* | 1 | 1 | ||
| 4 | Г250А1-3701011 | Щеткодержатель | 1 | 1 | 1 | ||
| 5 | Г250А1-3701020-А | Щетка | 1 | 1 | 1 | ||
| 6 | Г250А1-3701030-А-01 | Щетка | 1 | 1 | 1 | ||
| 7 | Г250А1-3701012-А | Крышка щеткодержателя | 1 | 1 | 1 | ||
| 8 | 8Х-1497-А | Шайба | 5 | 5 | 5 | ||
| 9 | М11-41081 | Шайба | 2 | 2 | 2 | ||
| 10 | Г250Е1-3701016 | Болт | 2 | 2 | 2 | ||
| 11 | 8Х-1537М | Гайка | 2 | 2 | 2 | ||
| 12 | МХ-0246-01 | Шайба | 2 | 2 | 2 | ||
| 13 | 1МЮ-37 | Шайба | 1 | 1 | 1 | ||
| 14 | Г287-370119 | Втулка | 1 | 1 | 1 | ||
| 15 | НО-0801-10 | Болт контактный | 1 | 1 | 1 | ||
| 16 | Г287-3701205-А | Кольцо контактное | 1 | 1 | 1 | ||
| 17 | Г21-3701005 | Чашка ротора | 1 | 1 | 1 | ||
| 18 | 34 1791 3000 | Блок БПВ7-100-02 | 1 | 1 | 1 | ||
| 19 | Г287-3701100-А | Статор | 1 | – | 1** | ||
| 19 | 5702.3701100 | Статор | 1* | 1 | 1 | ||
| 20 | Г210-3701202 | Кольцо разрезное | 1 | – | 1** | ||
| 21 | Г287-3701200 | Ротор | 1 | – | 1** | ||
| 21 | 5702.3701200 | Ротор | 1* | 1 | 1 | ||
| 22 | 7Х-4066 | Винт | 4 | 4 | 4 | ||
| 23 | Х-4001-01 | Шайба | 11 | 11 | 11 | ||
| 24 | 15Х-4148 | Шпонка | 1 | 1 | 1 | ||
| 25 | Г287-3701405 | Шайба | 1 | 1 | 1 | ||
| 26 | Г287-3701053 | Втулка распорная | 1 | 1 | 1 | ||
| 27 | Г287-3701130 | Фаза статора | 1 | 1 | 1 | ||
| 28 | Г287-3701132 | Фаза статора | 1 | 1 | 1 | ||
| 29 | МХ-0235-01 | Гайка | 1 | 1 | 1 | ||
| 30 | Г287-3701074 | Шайба | 1 | 1 | 1 | ||
| 31 | 5702.3701051 | Шкив | 1* | 1 | 1 | ||
| 32 | Г287-3701055 | Вентилятор | 1 | – | 1** | ||
| 32 | 3802.3701055 | Вентилятор | 1* | 1 | 1 | ||
| 33 | Г287-3701400 | Крышка | 1 | – | 1** | ||
| 33 | 5702.3701400 | Крышка | 1* | 1 | 1 | ||
| 34 | Г288А-3701051 | Шкив | 1 | – | 1** | ||
| 35 | Г287-3701054 | Втулка | 1 | 1 | 1 | ||
| 36 | 46 1982 9170 | Подшипник 6-1180304К1С9 | 1 | 1 | 1 | ||
| 37 | 46 1982 7133 | Подшипник 6-180603К1С9 | 1 | 1 | 1 | ||
| 38 | МХ-0139 | Винт | 3 | 3 | 3 | ||
| 39 | Х-1482-01 | Шайба | 6 | 6 | 6 | ||
| 40 | НО-0102 | Винт | 3 | 3 | 3 | ||
| 41 | Х-4237-01 | Винт | 4 | 4 | 4 | ||
| 42 | Г250-3701053-А1 | Скоба | 1 | 1 | 1 | ||
| 43 | Г287-3701060 | Крышка | 1 | 1 | 1 | ||
* устанавливается на двигатель ЯМ3-238НД3-1 (1 комплектация) ** устанавливается на двигатель ЯМ3-238НД5-1 (1 комплектация)
Рисунок 40 – Генератор 3862.3701
Перечень сборочных единиц и деталей к рисунку 40
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 3862.3701 | Генератор в сборе | 1 | ||
| 2 | 3802.3701055 | Вентилятор | 1 | ||
| 3 | 3802.3701054 | Втулка | 1 | ||
| 4 | 3802.3701400 | Крышка в сборе | 1 | ||
| 5 | 3802.3701401 | Крышка со стороны привода | 1 | ||
| 6 | - | Подшипник В6-1180304КС9 | 1 | ||
| 7 | 3802.3701404 | Шайба специальная | 1 | ||
| 8 | Х-4001-Т | Шайба | 11 | ||
| 9 | 3802.3701406 | Винт специальный | 4 | ||
| 10 | 5702.3701214 | Втулка распорная | 1 | ||
| 11 | МХ-0139 | Винт | 3 | ||
| 12 | 8Х-1497 | Шайба | 5 | ||
| 13 | МХ-0439-Т | Шайба | 3 | ||
| 14 | 8Х-1533 | Гайка | 3 | ||
| 15 | Х-1482-Т | Шайба | 6 | ||
| 16 | 34 1791 3000 | Блок БПВ7-100-02 | 1 | ||
| 17 | 3802.3701308 | Кольцо уплотнительное | 1 | ||
| 18 | - | Подшипник В6-180603КС9 | 1 | ||
| 19 | Г250П1-3701010 | Щеткодержатель в сборе | 1 | ||
| 20 | Г250-3701016 | Болт специальный | 2 | ||
| 21 | Г250П1-3701012 | Крышка щеткодержателя | 1 | ||
| 22 | Г250П1-3701030 | Щетка | 1 | ||
| 23 | Г250П1-3701020 | Щетка | 1 | ||
| 24 | Г250П1-3701011 | Щеткодержатель | 1 | ||
| 25 | 3802.3701007 | Прокладка уплотнительная | 1 | ||
| 26 | 8Х-1537 | Гайка | 2 | ||
| 27 | МХ-0246-Т | Шайба | 1 | ||
| 28 | Х-4069-Т | Шайба | 1 | ||
| – | 1-МЮ-37 | Шайба | 1 | ||
| 29 | 3802.3701319 | Втулка | 1 | ||
| 30 | 3802.3701306 | Колодка | 1 | ||
| 31 | 7Х-1542 | Винт | 4 | ||
| 32 | ВК14-3708053 | Скоба | 1 | ||
| 33 | М11-40028 | Шайба | 2 | ||
| 34 | Х-1012-Т | Шайба | 2 | ||
| 35 | 8Х-4166 | Винт | 2 | ||
| 36 | 3802.3701061 | Шпилька стяжная | 3 | ||
| 37 | 3812.3701060 | Крышка подшипника | 1 | ||
| 38 | 3802.3701301 | Крышка со стороны контактных колец | 1 | ||
| – | 3802.3701300 | Крышка в сборе | 1 | ||
| 39 | 3802.3701309 | Болт контактный | 1 | ||
| 40 | 3812.3701100 | Статор | 1 | ||
| 41 | 2907.3771200 | Ротор | 1 | ||
| 42 | 45 9824 1264 | Шпонка | 1 | ||
| 43 | Г288А-3701051 | Шкив | 1 | ||
| 44 | МХ-0234-Т | Шайба | 1 | ||
| 45 | МХ-0235 | Гайка | 1 |
Рисунок 41 – Стартер в сборе и его крепление
Перечень сборочных единиц и деталей к рисунку 41
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| 1 | 45 7375 1469 | Стартер 2501.3708-01 в сборе | 1 | 1 | 1 | ||
| 2 | 240-3708721 | Скоба | 1 | 1 | 1 | ||
| 3 | 200853-П29 | Болт | 1 | 1 | 1 | ||
| 4 | 252138-П2 | Шайба | 1 | 1 | 1 | ||
| 5 | 201563-П29 | Болт | 4 | 4 | 4 | ||
| 6 | 252137-П2 | Шайба | 4 | 4 | 4 | ||
| 7 | 236-3708702-Б | Кронштейн верхний | 1 | 1 | 1 | ||
| 8 | 236-3708704-Б | Кронштейн нижний | 1 | 1 | 1 | ||
| 9 | 240-3708724-Б | Штифт | 1 | 1 | 1 | ||

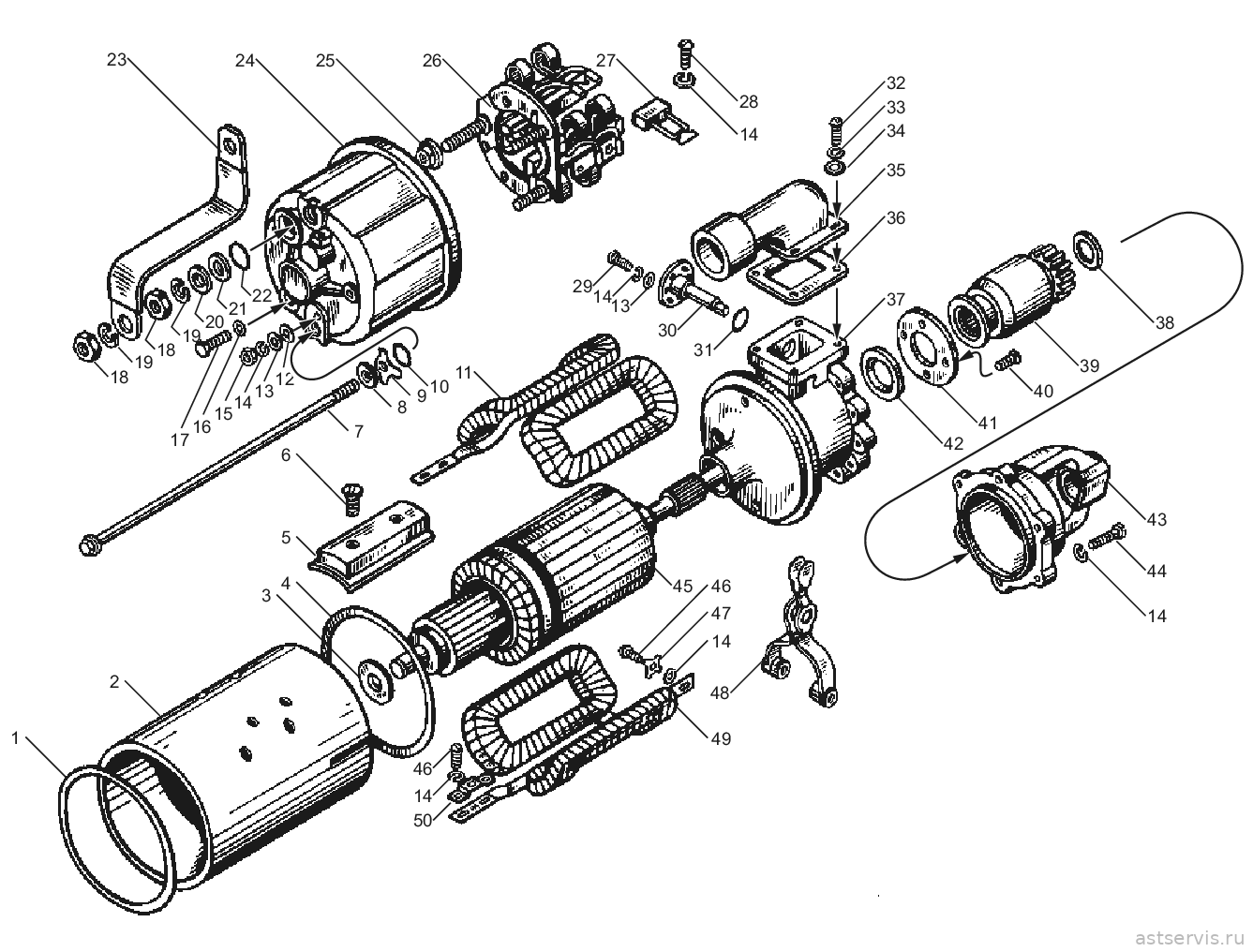

Рисунок 42 – Стартер
Перечень сборочных единиц и деталей к рисунку 42
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| Ремкомплекты системы пуска и электрооборудования (5) все в каталоге «Ремкомплекты ЯМ3» | |||||||
| 25.3708001 | К-Т КРЕПЛЕНИЯ СТАРТЕРА С 1987г. СТ.25.3708-01 | 1 компл. | |||||
| 200853-П29 | БОЛТ СТАРТЕРА | 1 | |||||
| 201563 П29 | БОЛТ М12- 30х30*1,25 | 4 | |||||
| 236-3708702-Б | КРОНШТЕЙН ВЕРХНИЙ | 1 | |||||
| 236-3708704-Б | КРОНШТЕЙН НИЖНИЙ (КРЮЧОК) | 1 | |||||
| 240-3708721 | СКОБА КРЕПЛЕНИЯ | 1 | |||||
| 252137-П2 | ШАЙБА ГРОВЕР. 20,1х12,1х4 | 4 | |||||
| 252138-П2 | ШАЙБА ГРОВЕР. 23,2х14,2х4,5 | 1 | |||||
| 25.3708001-01 | К-Т ВТУЛОК СТАРТЁРА СТ-25 | 1 компл. | |||||
| 8ФР.714 | ВТУЛКА СТАРТЕРА | 1 | |||||
| 8ФР.754 | ВТУЛКА СТАРТЕРА | 1 | |||||
| 8ФР.755 | ВТУЛКА СТАРТЕРА | 1 | |||||
| 25.3708001-02 | К-Т ЩЁТОК СТАРТЁРА СТ-25 (8 ШТ.) | 1 компл. | |||||
| поз. 27 | 2500-3708050 | ЩЕТКА СТАРТЕРА | 8 | ||||
| 25.3708001-05 | Р/К СТАРТЁРА СТ-25 (ЩЁТКИ + ВТУЛКИ) | 1 компл. | |||||
| поз. 27 | 2500-3708050 | ЩЕТКА СТАРТЕРА | 8 | ||||
| 8ФР.714 | ВТУЛКА СТАРТЕРА | 1 | |||||
| 8ФР.754 | ВТУЛКА СТАРТЕРА | 1 | |||||
| 8ФР.755 | ВТУЛКА СТАРТЕРА | 1 | |||||
| 25.3708002 | Р/К РЕЛЕ СТАРТЕРА СТ.25.3708-01 (ПЯТАК+БОЛТЫ) | 1 компл. | |||||
| РС25.3708011 | КОНТАКТНЫЙ БОЛТ | 2 | |||||
| РС25.3708030 | КОНТАКТНЫЙ ДИСК | 1 | |||||
| 1 | СТ103А-3708338 | Кольцо | 1 | 1 | 1 | ||
| 2 | 25.3708101 | Корпус | 1 | 1 | 1 | ||
| 3 | МХ-1087 | Шайба | 1 | 1 | 1 | ||
| 4 | СТ103А-3708046 | Кольцо | 1 | 1 | 1 | ||
| 5 | СТ103-3708102 | Полюс | 4 | 4 | 4 | ||
| 6 | Х1-11-58 | Винт | 8 | 8 | 8 | ||
| 7 | СТ103-3708003 | Шпилька | 2 | 2 | 2 | ||
| 8 | МХ-0142 | Шайба | 2 | 2 | 2 | ||
| 9 | МХ-0954 | Шайба | 2 | 2 | 2 | ||
| 10 | СТ103А-3708045 | Шайба | 2 | 2 | 2 | ||
| 11 | СТ103-3708150 | Катушка | 1 | 1 | 1 | ||
| 12 | 25.3708005 | Шайба | 2 | 2 | 2 | ||
| 13 | МХ-0276 | Шайба | 2 | 2 | 2 | ||
| 14 | Х-1482 | Шайба | 17 | 17 | 17 | ||
| 15 | 8Х-1533 | Гайка | 2 | 2 | 2 | ||
| 16 | 45 9816 8046 | Шайба | 1 | 1 | 1 | ||
| 17 | М8х1х20 | Болт | 1 | 1 | 1 | ||
| 18 | Х2-9302 | Гайка | 2 | 2 | 2 | ||
| 19 | 7Х-4289 | Шайба | 2 | 2 | 2 | ||
| 20 | МХ-0825 | Шайба | 1 | 1 | 1 | ||
| 21 | МХ-0037 | Шайба | 1 | 1 | 1 | ||
| 22 | СТ103А-3708339 | Кольцо | 1 | 1 | 1 | ||
| 23 | СТ103-3708030 | Шина | 1 | 1 | 1 | ||
| 24 | 25.3708300 | Крышка коллектора | 1 | 1 | 1 | ||
| 25 | СТ103А-3708309 | Втулка | 1 | 1 | 1 | ||
| 26 | 25.3708320 | Траверса | 1 | 1 | 1 | ||
| 27 | 2500.3708050 | Щетка | 8 | 8 | 8 | ||
| 28 | 7Х-4196 | Винт | 8 | 8 | 8 | ||
| 29 | 45 9432 1109 | Винт | 2 | 2 | 2 | ||
| 30 | СТ142-3708070 | Ось | 1 | 1 | 1 | ||
| 31 | 16.3708406 | Кольцо | 1 | 1 | 1 | ||
| 32 | МХ-0905 | Винт | 4 | 4 | 4 | ||
| 33 | Х-4001 | Шайба | 4 | 4 | 4 | ||
| 34 | 8Х-1497 | Шайба | 4 | 4 | 4 | ||
| 35 | 25.3708001 | Кожух | 1 | 1 | 1 | ||
| 36 | 25.3708002 | Прокладка | 1 | 1 | 1 | ||
| 37 | 25.3708510 | Корпус привода | 1 | 1 | 1 | ||
| 38 | 25.3708403 | Шайба упорная | 1 | 1 | 1 | ||
| 39 | 25.3708600 | Привод в сборе | 1 | 1 | 1 | ||
| 40 | 25.3708502 | Винт | 12 | 12 | 12 | ||
| 41 | 25.3708501 | Шайба привода | 1 | 1 | 1 | ||
| 42 | М67 2615 030 | Сальник | 1 | 1 | 1 | ||
| 43 | 25.3708410 | Крышка привода | 1 | 1 | 1 | ||
| 44 | 25.3708404 | Винт | 6 | 6 | 6 | ||
| 45 | 25.3708200 | Якорь | 1 | 1 | 1 | ||
| 46 | МХ-1104 | Болт | 2 | 2 | 2 | ||
| 47 | МХ-1032 | Шайба | 2 | 2 | 2 | ||
| 48 | 25.3708450 | Рычаг | 1 | 1 | 1 | ||
| 49 | СТ103-3708120 | Катушка | 1 | 1 | 1 | ||
| 50 | 25.3708004 | Пластина | 2 | 2 | 2 | ||

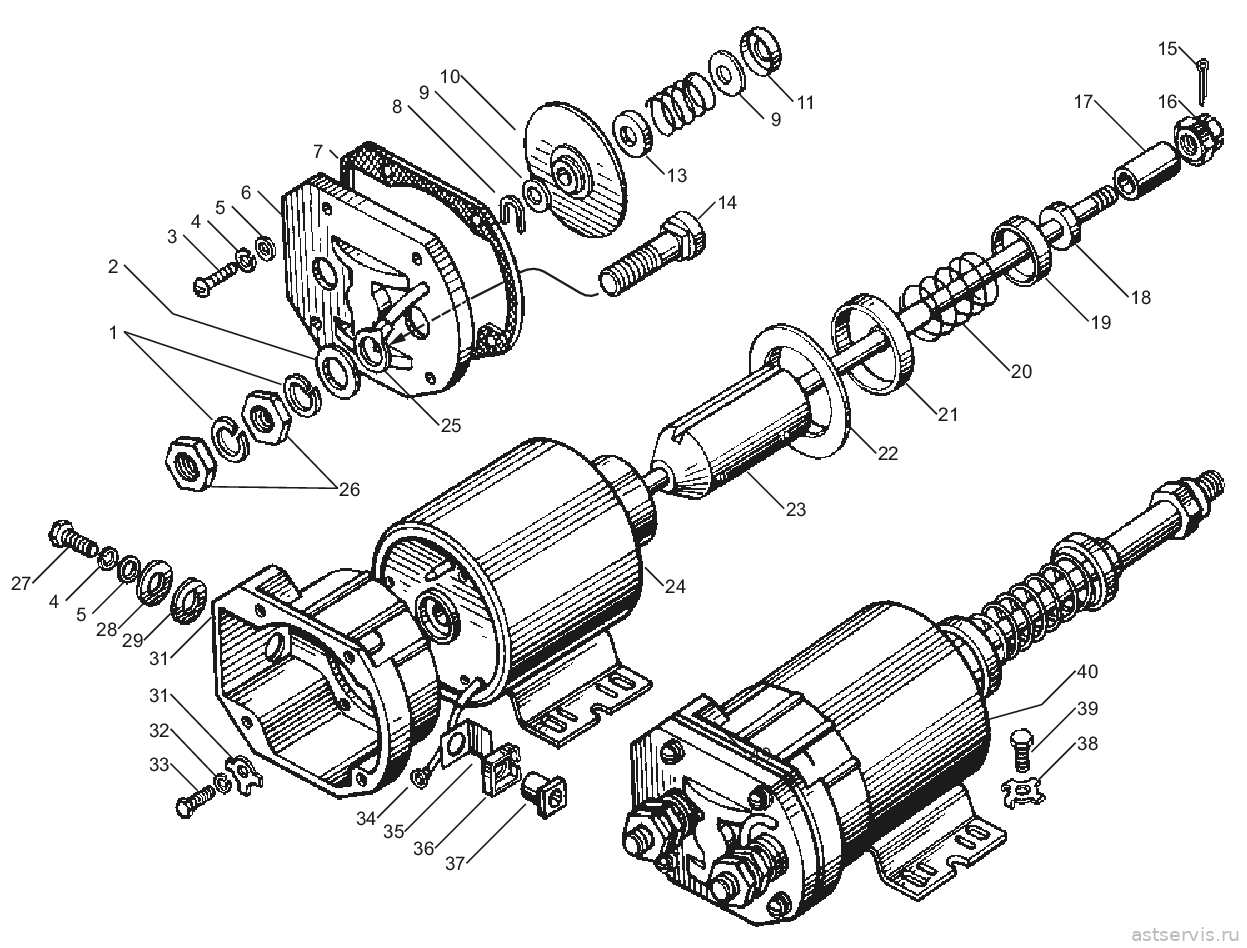

Рисунок 43 – Реле стартера
Перечень сборочных единиц и деталей к рисунку 43
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| Ремкомплекты системы пуска и электрооборудования (5) все в каталоге «Ремкомплекты ЯМ3» | |||||||
| 25.3708001 | К-Т КРЕПЛЕНИЯ СТАРТЕРА С 1987г. СТ.25.3708-01 | 1 компл. | |||||
| 200853-П29 | БОЛТ СТАРТЕРА | 1 | |||||
| 201563 П29 | БОЛТ М12- 30х30*1,25 | 4 | |||||
| 236-3708702-Б | КРОНШТЕЙН ВЕРХНИЙ | 1 | |||||
| 236-3708704-Б | КРОНШТЕЙН НИЖНИЙ (КРЮЧОК) | 1 | |||||
| 240-3708721 | СКОБА КРЕПЛЕНИЯ | 1 | |||||
| 252137-П2 | ШАЙБА ГРОВЕР. 20,1х12,1х4 | 4 | |||||
| 252138-П2 | ШАЙБА ГРОВЕР. 23,2х14,2х4,5 | 1 | |||||
| 25.3708001-01 | К-Т ВТУЛОК СТАРТЁРА СТ-25 | 1 компл. | |||||
| 8ФР.714 | ВТУЛКА СТАРТЕРА | 1 | |||||
| 8ФР.754 | ВТУЛКА СТАРТЕРА | 1 | |||||
| 8ФР.755 | ВТУЛКА СТАРТЕРА | 1 | |||||
| 25.3708001-02 | К-Т ЩЁТОК СТАРТЁРА СТ-25 (8 ШТ.) | 1 компл. | |||||
| 2500-3708050 | ЩЕТКА СТАРТЕРА | 8 | |||||
| 25.3708001-05 | Р/К СТАРТЁРА СТ-25 (ЩЁТКИ + ВТУЛКИ) | 1 компл. | |||||
| 2500-3708050 | ЩЕТКА СТАРТЕРА | 8 | |||||
| 8ФР.714 | ВТУЛКА СТАРТЕРА | 1 | |||||
| 8ФР.754 | ВТУЛКА СТАРТЕРА | 1 | |||||
| 8ФР.755 | ВТУЛКА СТАРТЕРА | 1 | |||||
| 25.3708002 | Р/К РЕЛЕ СТАРТЕРА СТ.25.3708-01 (ПЯТАК+БОЛТЫ) | 1 компл. | |||||
| поз. 14 | РС25.3708011 | КОНТАКТНЫЙ БОЛТ | 2 | ||||
| поз. 10 | РС25.3708030 | КОНТАКТНЫЙ ДИСК | 1 | ||||
| 1 | 7Х-4289 | Шайба | 4 | 4 | 4 | ||
| 2 | МХ-0825 | Шайба | 2 | 2 | 2 | ||
| 3 | МХ-1020 | Винт | 4 | 4 | 4 | ||
| 4 | Х-4001 | Шайба | 5 | 5 | 5 | ||
| 5 | 8Х-1497 | Шайба | 1 | 1 | 1 | ||
| 6 | РС25-3708080 | Крышка | 1 | 1 | 1 | ||
| 7 | РС25-3708006-Б | Прокладка | 1 | 1 | 1 | ||
| 8 | РС25-3708013 | Скоба | 1 | 1 | 1 | ||
| 9 | МХ-0021 | Шайба | 2 | 2 | 2 | ||
| 10 | РС25-3708030 | Диск контактный | 1 | 1 | 1 | ||
| 11 | РС100-3708003 | Шайба | 1 | 1 | 1 | ||
| 12 | РС25-3708007 | Пружина | 1 | 1 | 1 | ||
| 13 | ВМ-335-37 | Шайба | 1 | 1 | 1 | ||
| 14 | РС25-3708011 | Болт контактный | 2 | 2 | 2 | ||
| 15 | 45 9871 1018 | Шплинт | 1 | 1 | 1 | ||
| 16 | 25.3708802 | Гайка | 1 | 1 | 1 | ||
| 17 | 25.3708801 | Втулка | 1 | 1 | 1 | ||
| 18 | 25.3708806 | Шайба | 1 | 1 | 1 | ||
| 19 | 25.3708804 | Чашка | 1 | 1 | 1 | ||
| 20 | 18.3708011 | Пружина | 1 | 1 | 1 | ||
| 21 | 25.3708805 | Чашка | 1 | 1 | 1 | ||
| 22 | 25.3708803 | Прокладка | 1 | 1 | 1 | ||
| 23 | 25.3708850 | Якорь | 1 | 1 | 1 | ||
| 24 | РС103-3708100 | Ярмо с катушкой | 1 | 1 | 1 | ||
| 25 | 540244 | Наконечник | 1 | 1 | 1 | ||
| 26 | Х2-9302 | Гайка | 4 | 4 | 4 | ||
| 27 | МХ-1146 | Болт | 1 | 1 | 1 | ||
| 28 | 1-МЮ-37 | Шайба | 1 | 1 | 1 | ||
| 29 | МХ-0434 | Шайба | 1 | 1 | 1 | ||
| 30 | РС25-3708002-В | Корпус реле стартера | 1 | 1 | 1 | ||
| 31 | МХ-1032 | Шайба | 3 | 3 | 3 | ||
| 32 | Х-1482 | Шайба | 3 | 3 | 3 | ||
| 33 | МХ-1215 | Болт | 3 | 3 | 3 | ||
| 34 | МХ-1031 | Наконечник | 1 | 1 | 1 | ||
| 35 | РС25-3708016 | Прокладка | 1 | 1 | 1 | ||
| 36 | РС25-3708015 | Втулка | 1 | 1 | 1 | ||
| 37 | РС25-3708014 | Втулка | 1 | 1 | 1 | ||
| 38 | МХ-0287 | Шайба | 4 | 4 | 4 | ||
| 39 | МХ-1126 | Болт | 4 | 4 | 4 | ||
| 40 | 25.3708800 | Реле стартера в сборе | 1 | 1 | 1 | ||
Написать
