Перечень подшипников качения
| № поз. | Наименование | Код | Размеры | № рис. | Цена | Заказ |
|---|---|---|---|---|---|---|
| 200 | Шариковый радиальный однорядный | 46 1212 0838 | 10х30х9 | 19 | ||
| 202 | Шариковый радиальный однорядный | 46 1212 1092 | 15х35х11 | 19,34 | ||
| 203А | Шариковый радиальный однорядный | 46 1212 1266 | 17х40х12 | 36 | ||
| 6-203А | Шариковый радиальный однорядный | 46 1212 1322 | 17х40х12 | 36 | ||
| 6-205К | Шариковый радиальный однорядный | 46 1212 1626 | 25х52х15 | 33,34 | ||
| 305 | Шариковый радиальный однорядный | 46 1213 3873 | 25х62х17 | 15,33 | ||
| 306А | Шариковый радиальный однорядный | 46 1213 4023 | 30х72х19 | 15 | ||
| 7204А | Роликовый конический однорядный | 46 2412 0453 | 20х47х15 | 22 | ||
| 7205А | Роликовый конический однорядный | 46 2412 0498 | 25х52х16 | 22 | ||
| 8102 | Шариковый упорный однорядный | 46 1611 0211 | 15х28х9 | 19 | ||
| 1160304К | Шариковый радиальный однорядный с односторонним уплотнением | 46 1932 9125 | 20х52х18 | 31 | ||
| 70-32605КМ | Роликовый радиальный однорядный | 46 2213 3853 | 25х62х24 | 34 | ||
| 36-3056205 | Шариковый радиально-упорный двухрядный | 8.8309 | 25х52х20,5 | 34 | ||
| 6-180603КС9 | Шариковый радиальный однорядный с двусторонним уплотнением | 46 1982 7140 | 17х47х19 | 32 | ||
| 6-180603К1С9 | Шариковый радиальный однорядный с двусторонним уплотнением | 46 1982 7133 | 17х47х19 | 39 | ||
| В6-180603КС9 | Шариковый радиальный однорядный с двусторонним уплотнением | - | 17х47х19 | 40 | ||
| 6-1180304К1С9 | Шариковый радиальный однорядный с двусторонним уплотнением | 46 1982 9170 | 20х52х18 | 39 | ||
| В6-1180304КС9 | Шариковый радиальный однорядный с двусторонним уплотнением | - | 20х52х18 | 40 |
Дизельные двигатели ЯМ3-238НД3, ЯМ3-238НД4, ЯМ3-238НД5 и их комплектации
- Техническая характеристика двигателей
- Двигатель в сборе и комплектации
- Блок цилиндров и кривошипно-шатунный механизм
- Головка цилиндров и газораспределительный механизм
- Система смазки
- Система питания
![]()
Привод топливного насоса высокого давления![]()
Трубопроводы топливные![]()
Фильтр грубой очистки топлива![]()
Насос топливоподкачивающий![]()
Корпус регулятора частоты вращения![]()
Регулятор частоты вращения![]()
Корректор подачи топлива по наддуву![]()
Топливный насос высокого давления![]()
Форсунка![]()
Фильтр тонкой очистки топлива![]()
Муфта опережения впрыскивания топлива
- Впуск, выпуск и турбонаддув
- Система охлаждения
![]()
Водяные трубы и термостаты системы охлаждения двигателей ЯМ3-238НД3 и ЯМ3-238НД4![]()
Водяные трубы и термостаты системы охлаждения двигателя ЯМ3-238НД5![]()
Водяной насос![]()
Натяжное устройство ремня привода водяного насоса![]()
Вентилятор и привод вентилятора двигателей ЯМ3-238НД3 и ЯМ3-238НД4![]()
Вентилятор и привод вентилятора двигателя ЯМ3-238НД5![]()
Включатель муфты привода вентилятора двигателя ЯМ3-238НД5![]()
Устройство натяжное
- Электрооборудование
- Инструмент и подшипники
- Крепежные детали
- Номерной указатель

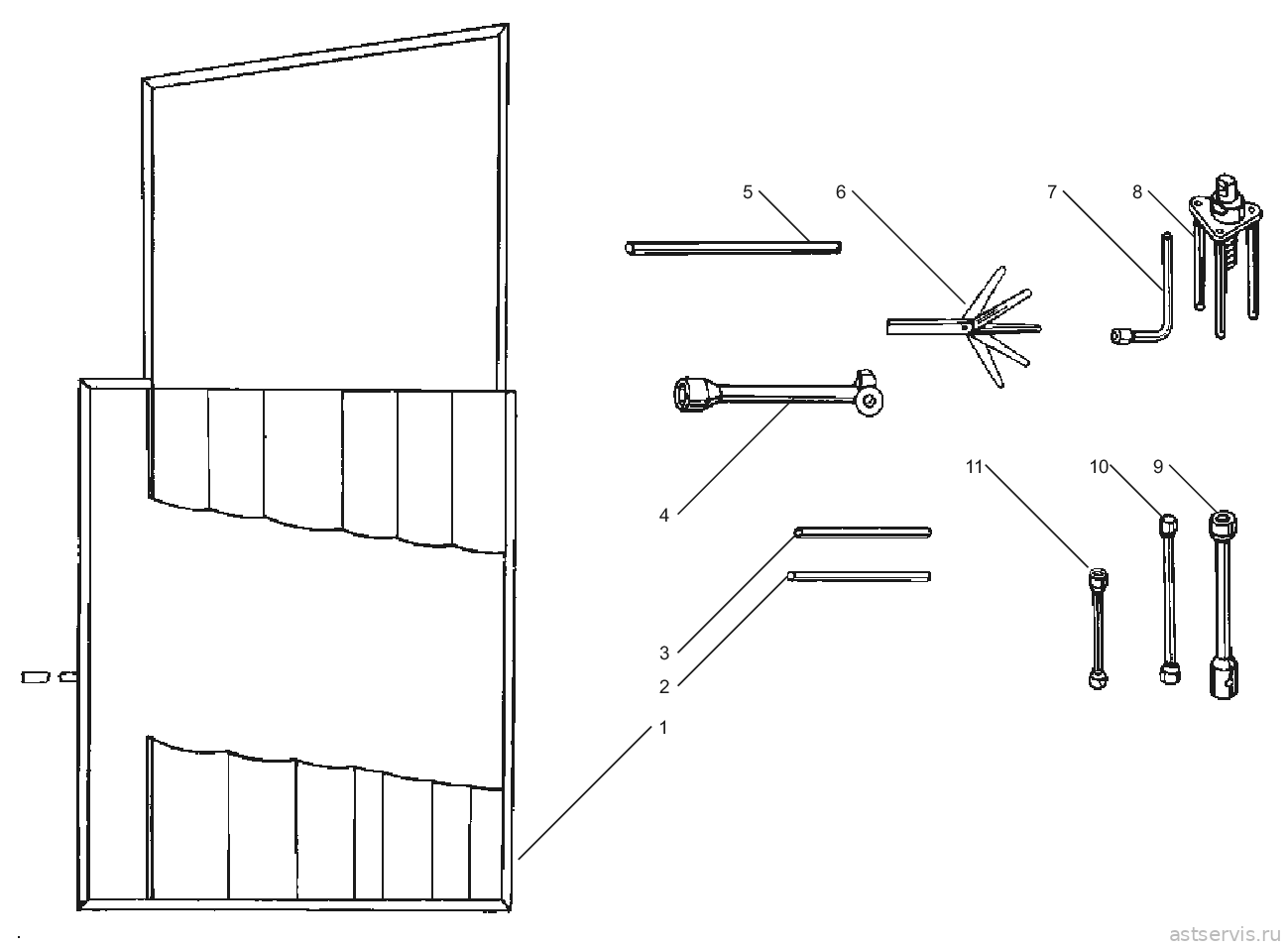

Рисунок 44 – Инструмент водителя и приспособления
Перечень сборочных единиц и деталей к рисунку 44
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| 1 | 236-3901552-Б3 | Сумка для инструмента | 1 | 1 | 1 | ||
| 2 | 200-3901503-А2 | Вороток | 1 | 1 | 1 | ||
| 3 | 236-3901588 | Вороток | 1 | 1 | 1 | ||
| 4 | 200-3901578-Б2 | Ключ торцовый 24 | 1 | 1 | 1 | ||
| 5 | 236-3901496 | Вороток | 1 | 1 | 1 | ||
| 6 | 39 3621 0000 | Щупы специальные 82801.00 | 1 | 1 | 1 | ||
| 7 | 236-3901510 | Ключ торцовый 10 | 1 | 1 | 1 | ||
| 8 | 236-3901210-А2 | Съемник форсунки в сборе | 1 | 1 | 1 | ||
| 9 | 236-3901490 | Ключ торцовый 19 | 1 | 1 | 1 | ||
| 10 | 200-3901502-А2 | Ключ торцовый 14 | 1 | 1 | 1 | ||
| 11 | 236-3901508 | Ключ торцовый 12 | 1 | 1 | 1 | ||
