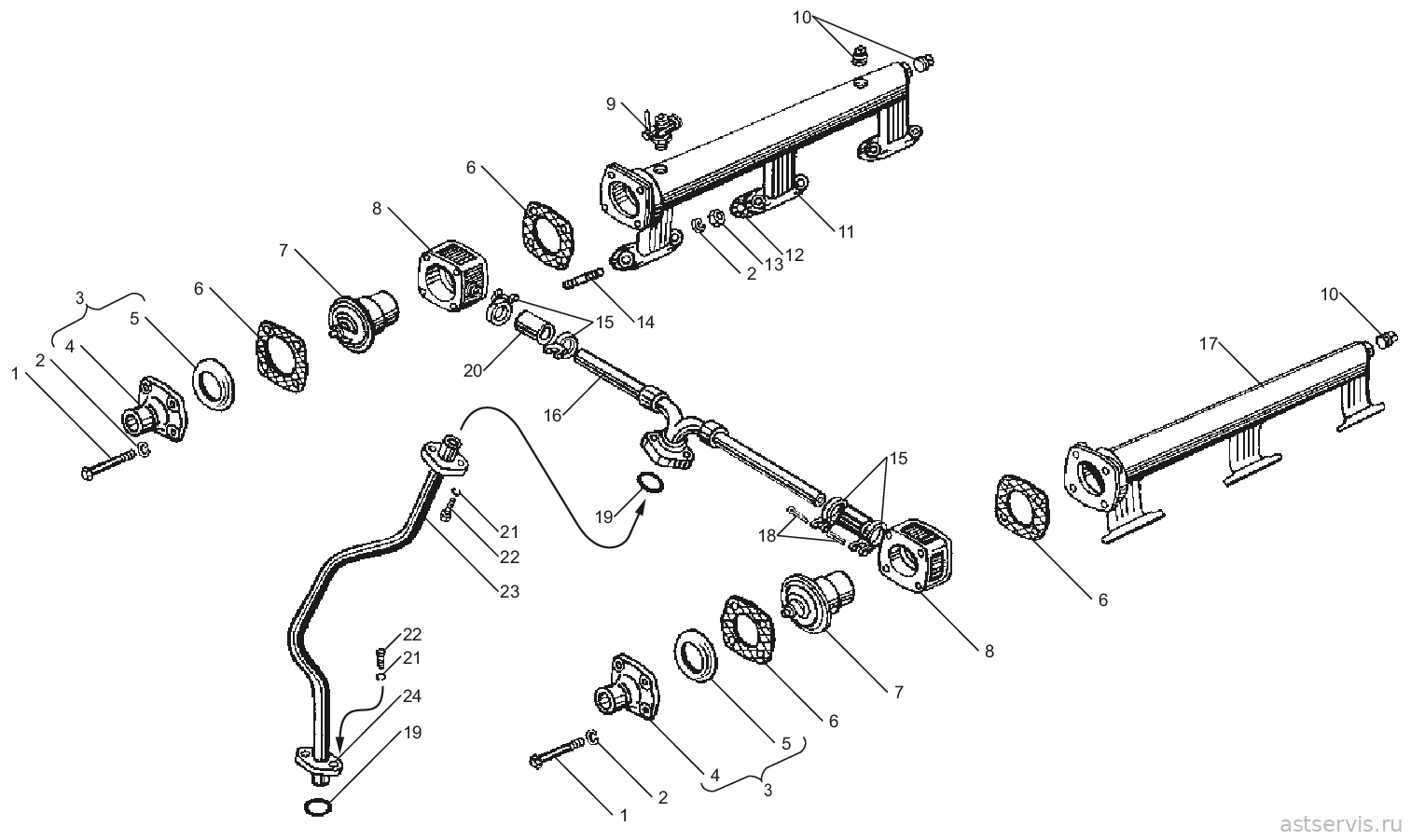

Рисунок 29 – Водяные трубы и термостаты системы охлаждения двигателей ЯМ3-238НД3 и ЯМ3-238НД4
Перечень сборочных единиц и деталей к рисунку 29
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238НД3 | ЯМ3 238НД4 | |||||
| Ремкомплекты системы охлаждения (2) все в каталоге «Ремкомплекты ЯМ3» | ||||||
| 7511-1306001 | Р/К СИСТЕМЫ ОХЛ.(РТИ,ПРОКЛ) ЯМ3 7511,238БЕ,ДЕ,БЕ2,ДЕ2 | 1 компл. | ||||
| 236-1003114-В2 | КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН) | 2 | ||||
| поз. 12 | 236-1003292 | ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм) | 6 | аналог: 5 руб. | ||
| поз. 6 | 236-1306054-А | ПР-КА КОРОБКИ ВОД.ТРУБЫ (ПОН. 0,6 мм) | 4 | аналог: 7 руб. | ||
| поз. 20 | 236-1306084 | РУКАВ СОЕДИНИТ. 22*30*50 (+-3) (238НБ-1014275) | 2 | |||
| 7511-1306002 | Р/К СИСТЕМЫ ОХЛ.(КОРОБКА,ПАТРУБ 7511,БОЛТЫ,РУКАВ) | 1 компл. | ||||
| поз. 1 | 200276-П29 | БОЛТ М8Х85 | 4 | |||
| 236-1306052-А | КОРОБКА ТЕРМОСТАТА | 1 | ||||
| поз. 4 | 236-1306053 | ПАТРУБОК ТЕРМОСТАТА | 1 | уточняем | ||
| поз. 6 | 236-1306054-А | ПР-КА КОРОБКИ ВОД.ТРУБЫ (ПОН. 0,6 мм) | 2 | аналог: 7 руб. | ||
| поз. 20 | 236-1306084 | РУКАВ СОЕДИНИТ. 22*30*50 (+-3) (238НБ-1014275) | 1 | |||
| поз. 2 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 4 | |||
| поз. 15 | 316215-П | ХОМУТ В СБОРЕ (23-35) | 2 | |||
| 1 | 200276-П29 | Болт | 8 | 8 | ||
| 2 | 252135-П2 | Шайба | 20 | 20 | ||
| 3 | 7511.1306051-10 | Патрубок с защитным экраном в сборе | 2 | 2 | ||
| 4 | 236-1306053 | Патрубок | 2 | 2 | уточняем | |
| 5 | 7511.1306055 | Экран защитный | 2 | 2 | ||
| 6 | 236-1306054-А | Прокладка | 4 | 4 | аналог: 7 руб. | |
| 7 | 45 9144 1038 | Термостат ТС107-1306100-06 | 2 | 2 | ||
| 8 | 7511.1306050 | Коробка термостата с ниппелем в сборе | 2 | 2 | ||
| – | 7511.1306052-10 | Коробка термостата | 2 | 2 | ||
| – | 7511.1306082 | Ниппель | 2 | 2 | ||
| – | 206Д-1011066 | Прокладка | 2 | 2 | ||
| 9 | 45 9930 0006 | Кран ПС7-0 | 1 | 1 | ||
| 10 | 316169-П2 | Пробка | 3 | 3 | ||
| – | 7511.1303100-30 | Труба водяная правая с термостатом в сборе | 1 | 1 | ||
| 11 | 238-1003290-В | Труба водяная правая | 1 | 1 | ||
| 12 | 236-1003292 | Прокладка фланца | 6 | 6 | аналог: 5 руб. | |
| 13 | 250511-П29 | Гайка | 12 | 12 | ||
| 14 | 216235-П29 | Шпилька | 12 | 12 | ||
| 15 | 316215-П | Хомут в сборе | 4 | 4 | ||
| 16 | 7511.1306070-20 | Тройник с соединительными трубками в сборе | 1 | 1 | ||
| – | 238-1303101 | Труба водяная левая с термостатом в сборе | 1 | 1 | ||
| 17 | 238-1003291-В | Труба водяная левая | 1 | 1 | ||
| 18 | 297575-П29 | Шплинт | 4 | 4 | ||
| 19 | 236-1003114-В | Кольцо уплотнительное | 2 | 2 | ||
| 20 | 236-1306084 | Рукав | 2 | 2 | ||
| 21 | 252134-П2 | Шайба | 4 | 4 | ||
| 22 | 201420-П29 | Болт | 4 | 4 | ||
| 23 | 7511.1306080-10* | Труба перепускная | 1 | 1 | ||
| – | 7511.1306080-11* | Труба перепускная в сборе | 1 | 1 | ||
| 24 | 240-1303246 | Фланец | 2 | 2 | ||
* использовать один из вариантов

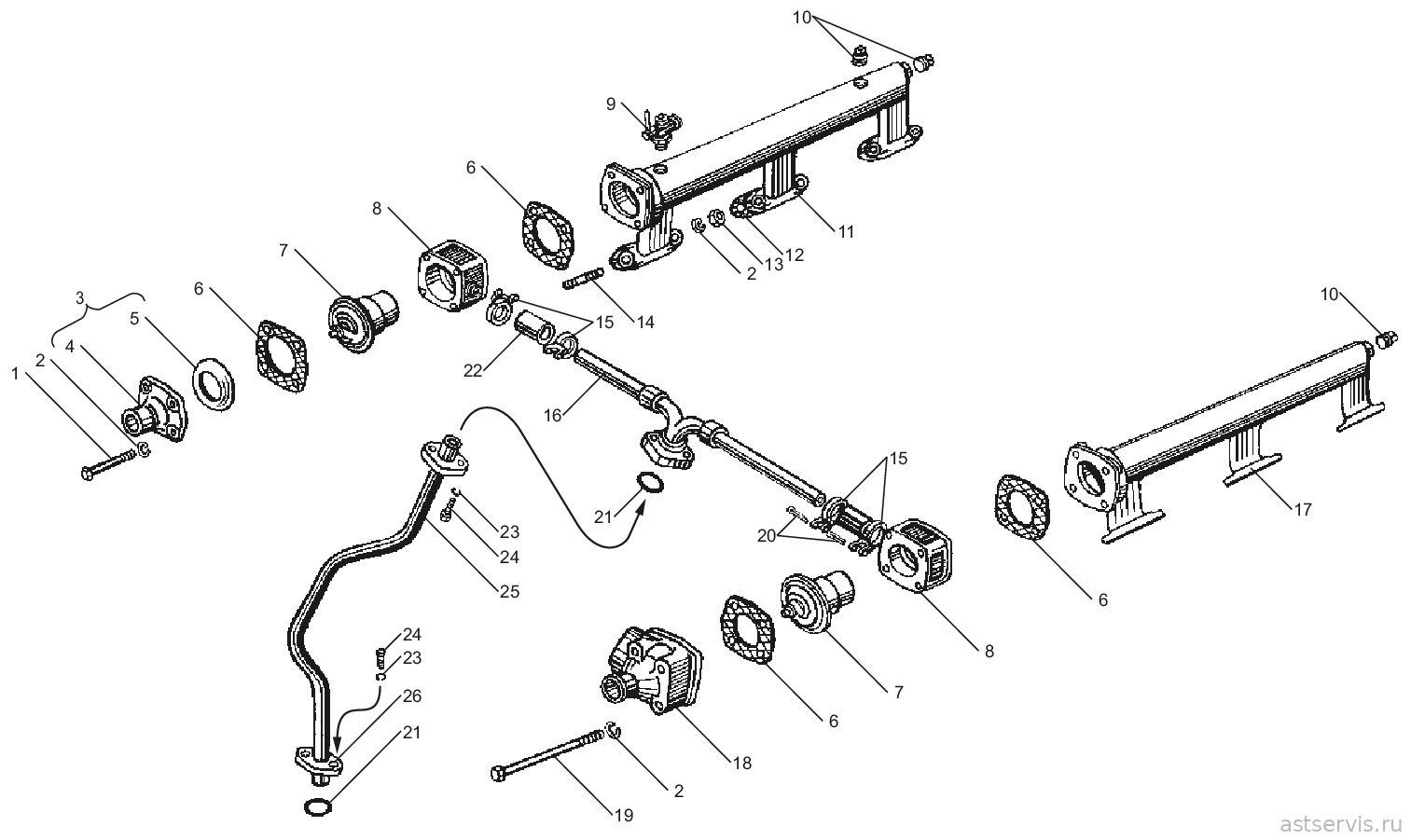

Рисунок 30 – Водяные трубы и термостаты системы охлаждения двигателя ЯМ3-238НД5
Перечень сборочных единиц и деталей к рисунку 30
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| Ремкомплекты системы охлаждения (2) все в каталоге «Ремкомплекты ЯМ3» | |||||
| 7511-1306001 | Р/К СИСТЕМЫ ОХЛ.(РТИ,ПРОКЛ) ЯМ3 7511,238БЕ,ДЕ,БЕ2,ДЕ2 | 1 компл. | |||
| 236-1003114-В2 | КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН) | 2 | |||
| поз. 12 | 236-1003292 | ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм) | 6 | аналог: 5 руб. | |
| поз. 6 | 236-1306054-А | ПР-КА КОРОБКИ ВОД.ТРУБЫ (ПОН. 0,6 мм) | 4 | аналог: 7 руб. | |
| поз. 22 | 236-1306084 | РУКАВ СОЕДИНИТ. 22*30*50 (+-3) (238НБ-1014275) | 2 | ||
| 7511-1306002 | Р/К СИСТЕМЫ ОХЛ.(КОРОБКА,ПАТРУБ 7511,БОЛТЫ,РУКАВ) | 1 компл. | |||
| поз. 1 | 200276-П29 | БОЛТ М8Х85 | 4 | ||
| 236-1306052-А | КОРОБКА ТЕРМОСТАТА | 1 | |||
| поз. 4 | 236-1306053 | ПАТРУБОК ТЕРМОСТАТА | 1 | уточняем | |
| поз. 6 | 236-1306054-А | ПР-КА КОРОБКИ ВОД.ТРУБЫ (ПОН. 0,6 мм) | 2 | аналог: 7 руб. | |
| поз. 22 | 236-1306084 | РУКАВ СОЕДИНИТ. 22*30*50 (+-3) (238НБ-1014275) | 1 | ||
| поз. 2 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 4 | ||
| поз. 15 | 316215-П | ХОМУТ В СБОРЕ (23-35) | 2 | ||
| 1 | 200276-П29 | Болт | 4 | ||
| 2 | 252135-П2 | Шайба | 20 | ||
| 3 | 7511.1306051-10 | Патрубок с защитным экраном в сборе | 1 | ||
| 4 | 236-1306053 | Патрубок | 1 | уточняем | |
| 5 | 7511.1306055 | Экран защитный | 1 | ||
| 6 | 236-1306054-А | Прокладка | 4 | аналог: 7 руб. | |
| 7 | 45 9144 1038 | Термостат ТС107-1306100-06 | 2 | ||
| 8 | 7511.1306050 | Коробка термостата с ниппелем в сборе | 2 | ||
| – | 7511.1306052-10 | Коробка термостата | 2 | ||
| – | 7511.1306082 | Ниппель | 2 | ||
| – | 206Д-1011066 | Прокладка | 2 | ||
| 9 | 45 9930 0006 | Кран ПС7-0 | 1 | ||
| – | 314537-П29* | Угольник | 1 | ||
| – | 316166-П* | Пробка | 1 | ||
| 10 | 316169-П2 | Пробка | 4 | ||
| – | 7511.1303100-30 | Труба водяная правая с термостатом в сборе | 1 | ||
| 11 | 238-1003290-В | Труба водяная правая | 1 | ||
| 12 | 236-1003292 | Прокладка фланца | 6 | аналог: 5 руб. | |
| 13 | 250511-П29 | Гайка | 12 | ||
| 14 | 216235-П29 | Шпилька | 12 | ||
| 15 | 316215-П | Хомут в сборе | 4 | ||
| 16 | 7511.1306070-20 | Тройник с соединительными трубками в сборе | 1 | ||
| – | 7511.1303101-20 | Труба водяная левая с термостатом в сборе | 1 | ||
| 17 | 238-1003291-В | Труба водяная левая | 1 | ||
| 18 | 236НЕ2-1306053 | Патрубок | 1 | ||
| 19 | 310061-П29 | Болт | 4 | ||
| 20 | 297575-П29 | Шплинт | 4 | ||
| 21 | 236-1003114-В | Кольцо уплотнительное | 2 | ||
| 22 | 236-1306084 | Рукав | 2 | ||
| 23 | 252134-П2 | Шайба | 4 | ||
| 24 | 201420-П29 | Болт | 4 | ||
| – | 7511.1306080-11** | Труба перепускная в сборе | 1 | ||
| 25 | 7511.1306080-10** | Труба перепускная | 1 | ||
| 26 | 240-1303246 | Фланец | 2 | ||
* могут устанавливаться взамен поз.9 ** устанавливается один из вариантов

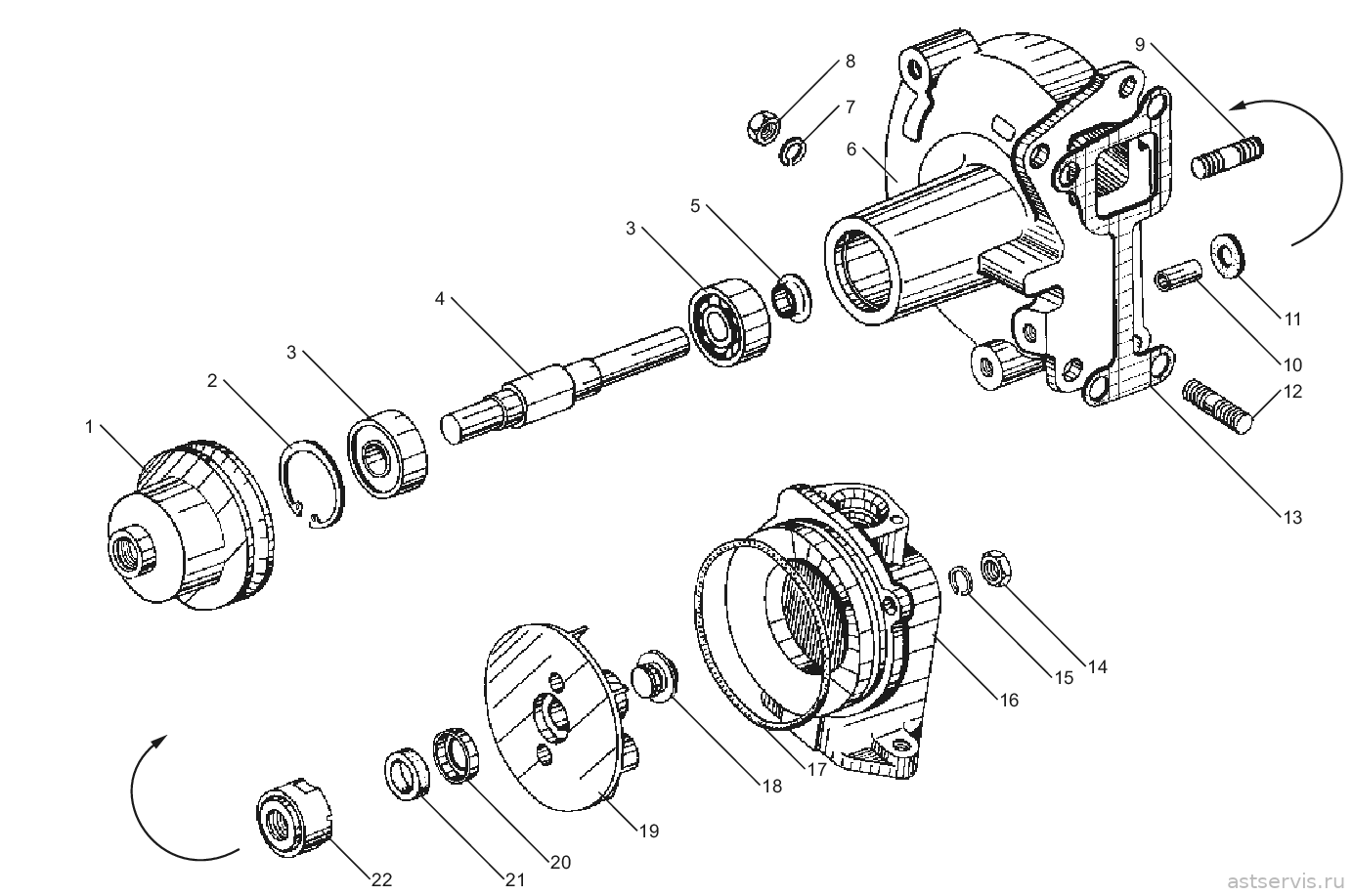

Рисунок 31 – Водяной насос
Перечень сборочных единиц и деталей к рисунку 31
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| Ремкомплекты системы охлаждения (17) все в каталоге «Ремкомплекты ЯМ3» | |||||||
| 236-1307001 | Р/К ВОДЯНОГО НАСОСА 236 (МАЛЫЙ) | 1 компл. | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| 236-1307001-01 | Р/К ВОД.НАСОСА 236 (МАЛЫЙ+СТ.КОЛ) | 1 компл. | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307033 | КОЛЬЦО СТОПОРНОЕ | 1 | |||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| 236-1307001-10 | Р/К ТОРЦ.УПЛ.ВОД.НАСОСА 236А5(А3) (КАСО) ГЕРМАНИЯ | 1 компл. | |||||
| 8.9014 | ТОРЦЕВОЕ УПЛОТНЕНИЕ 236 (КАСО ГЕРМАНИЯ)(15) | 1 | |||||
| 236-1307001-10-К | Р/К ТОРЦ.УПЛ.ВОД.НАСОСА 236А5(А3) (КАСО АНАЛОГ) | 1 компл. | |||||
| 8.9014 | УПЛОТНЕНИЕ ТОРЦЕВОЕ(АНАЛОГ) | 1 | |||||
| 236-1307002 | Р/К ВОД.НАСОСА (ВАЛ+КР+ПОДШ) С 1987г. | 1 компл. | |||||
| 160703A.P6Q6 | ПОДШИПНИК ВОД.НАСОСА (160703А.P5Q5) ВПЗ | 2 | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307023-B2 | BAЛИK ВОД.НАСОСА (С 1987Г.) | 1 | |||||
| 236-1307032-Б | KPЫЛЬЧATKA BOД.HACOCА (С 1987Г.) | 1 | |||||
| 236-1307033 | КОЛЬЦО СТОПОРНОЕ | 1 | |||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 236-1307048-А | ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм) | 1 | аналог: 21 руб. | ||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| 240Н-1115134 | КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198) | 1 | |||||
| 25.3111 2082 | КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043) | 1 | |||||
| 312484-П | ШАЙБА 28,0*12,5*1,0 (ЛАТУНЬ) | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 64229-1303245 | ПРОКЛАДКА ВОДЯННОГО НАСОСА 236 | 1 | |||||
| 236-1307002-01 | Р/К ВОД.НАСОСА (ВАЛ+ПОДШ) С 1987г. | 1 компл. | |||||
| 160703A.P6Q6 | ПОДШИПНИК ВОД.НАСОСА (160703А.P5Q5) ВПЗ | 2 | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307023-B2 | BAЛИK ВОД.НАСОСА (С 1987Г.) | 1 | |||||
| 236-1307033 | КОЛЬЦО СТОПОРНОЕ | 1 | |||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 236-1307048-А | ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм) | 1 | аналог: 21 руб. | ||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| 240Н-1115134 | КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198) | 1 | |||||
| 25.3111 2082 | КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043) | 1 | |||||
| 312484-П | ШАЙБА 28,0*12,5*1,0 (ЛАТУНЬ) | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 64229-1303245 | ПРОКЛАДКА ВОДЯННОГО НАСОСА 236 | 1 | |||||
| 236-1307002-02 | Р/К ВОД.НАСОСА (+ПОДШИПНИК) С 1987г. | 1 компл. | |||||
| 160703A.P6Q6 | ПОДШИПНИК ВОД.НАСОСА (160703А.P5Q5) ВПЗ | 2 | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307033 | КОЛЬЦО СТОПОРНОЕ | 1 | |||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 236-1307048-А | ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм) | 1 | аналог: 21 руб. | ||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| 240Н-1115134 | КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198) | 1 | |||||
| 25.3111 2082 | КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043) | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 64229-1303245 | ПРОКЛАДКА ВОДЯННОГО НАСОСА 236 | 1 | |||||
| 236-1307002-07 | Р/К ЗАМЕНЫ ШКИВА ВОД.НАСОСА С 1987г. | 1 компл. | |||||
| 236-1307212-Б3 | ШКИВ ВОДЯНОГО НАСОСА | 1 | аналог: 885 руб. | ||||
| 250636-П29 | ГАЙКА М16х1,5 | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 236-1307002-10 | Р/К ВОД. НАСОСА (ВАЛ+КРЫЛЬЧАТКА) С 1987г. | 1 компл. | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307023-B2 | BAЛИK ВОД.НАСОСА (С 1987Г.) | 1 | |||||
| 236-1307032-Б | KPЫЛЬЧATKA BOД.HACOCА (С 1987Г.) | 1 | |||||
| 236-1307033 | КОЛЬЦО СТОПОРНОЕ | 1 | |||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 236-1307048-А | ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм) | 1 | аналог: 21 руб. | ||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| 240Н-1115134 | КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198) | 1 | |||||
| 25.3111 2082 | КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043) | 1 | |||||
| 312484-П | ШАЙБА 28,0*12,5*1,0 (ЛАТУНЬ) | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 236-1307002-11 | Р/К ВОД.НАСОСА (ВАЛ, КРЫЛЬЧ.ПОДШИПН.) ДО 1987г. | 1 компл. | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307023-Б2 | BAЛИK BOД.HACOC (ДО 1987Г.) | 1 | |||||
| 236-1307032-A | KPЫЛЬЧATKA BOД.HACOCА (ДО 1987Г.) | 1 | |||||
| 236-1307033 | КОЛЬЦО СТОПОРНОЕ | 1 | |||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 236-1307046 | ПР-КА ВОД,НАСОСА ДО 1986 (ПОН. 0,6мм) | 1 | |||||
| 236-1307048-А | ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм) | 1 | аналог: 21 руб. | ||||
| 236-1307090 | MAHЖETA B CБ 17*32 (РЕЗИНА) | 1 | |||||
| 236-1307107 | КОЛЬЦО ВАЛИКА (ВОЙЛОК) 32*20*4 | 1 | |||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| поз. 15 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||||
| поз. 7 | 252136-П2 | ШАЙБА ГРОВЕР.17,1х10,1х3,5 | 4 | ||||
| 312484-П | ШАЙБА 28,0*12,5*1,0 (ЛАТУНЬ) | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 6-203А | ПОДШИПНИК (6203.P6Q6) ВПЗ | 1 | |||||
| 6-303-К2 | ПОДШИПНИК (6303.P6Q6) ВПЗ | 1 | |||||
| 236-1307003-11 | Р/К ВОД.НАСОСА (ВАЛ+ПОДШ) ДО 1987г. | 1 компл. | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307023-Б2 | BAЛИK BOД.HACOC (ДО 1987Г.) | 1 | |||||
| 236-1307033 | КОЛЬЦО СТОПОРНОЕ | 1 | |||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 236-1307048-А | ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм) | 1 | аналог: 21 руб. | ||||
| 236-1307090 | MAHЖETA B CБ 17*32 (РЕЗИНА) | 1 | |||||
| 236-1307107 | КОЛЬЦО ВАЛИКА (ВОЙЛОК) 32*20*4 | 1 | |||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| поз. 15 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||||
| 312484-П | ШАЙБА 28,0*12,5*1,0 (ЛАТУНЬ) | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 6-203А | ПОДШИПНИК (6203.P6Q6) ВПЗ | 1 | |||||
| 6-303-К2 | ПОДШИПНИК (6303.P6Q6) ВПЗ | 1 | |||||
| 236-1307004 | Р/К ВОД.НАСОСА(ВАЛ,КРЫЛЬЧ,ПОДШ) С 2012(ПОД КАСО АНАЛОГ) | 1 компл. | |||||
| 236-1307023-Г | ВАЛИК В/Н (ПОД КАСО) | 1 | уточняем | ||||
| 236-1307032-Г | КРЫЛЬЧАТКА 236 (ПОД КАСО) | 1 | |||||
| 236-1307048-А | ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм) | 1 | аналог: 21 руб. | ||||
| 236-1307081 | КОЛЬЦО Б-62 * СТАЛЬ* | 1 | |||||
| 240Н-1115134 | КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198) | 1 | |||||
| 25.3111 2082 | КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043) | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 6305 | ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К | 2 | |||||
| 64229-1303245 | ПРОКЛАДКА ВОДЯННОГО НАСОСА 236 | 1 | |||||
| 8.9014 | УПЛОТНЕНИЕ ТОРЦЕВОЕ(АНАЛОГ) | 1 | |||||
| 236НЕ-1307001 | Р/К ВОДЯНОГО НАС. (ВАЛ,КРЫЛЬЧ.ПОДШ,ШКИВ) | 1 компл. | |||||
| поз. 19 | 236-1307032-В | KPЫЛЬЧATKA BOД.HACOCА (7511,236НЕ) | 1 | ||||
| поз. 13 | 236-1307048-Б | П-КА КОРП.ВОД.НАСОСА 7511-1307048 | 1 | ||||
| поз. 18 | 236-1307078 | ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П / | 1 | ||||
| поз. 1 | 236-1307216-Г | ШКИВ ПРИВОДА ВОД.НАС ЯМ3 236НЕ | 1 | ||||
| поз. 11 | 240-1005582 Б | КОЛЬЦО УПЛ. 008-012-25-2-2 | 1 | ||||
| поз. 17 | 25.3111 2302 | КОЛЬЦО УПЛ. 112-120-46-2-1 | 1 | ||||
| 6-1160304 АК | ПОДШИПНИК (5-1160304 АК) ВПЗ | 2 | |||||
| 642290-1303245 | ПРОКЛАДКА В/Н 7511 | 1 | |||||
| поз. 5 | 840.1307026 | ВОДОСБРАСЫВАТЕЛЬ | 1 | ||||
| 840.1307031 | УПЛОТНЕНИЕ ТОРЦОВОЕ В СБОРЕ | 1 | |||||
| 840.1307039 | BTУЛKA ВОД.НАСОСА | 1 | |||||
| поз. 2 | 8401.1307136 | КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472) | 1 | ||||
| поз. 4 | 850.1307023 | ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ. | 1 | ||||
| поз. 20 | 850.1307062 | МАНЖЕТА ВОД.НАСОСА 7511, 840 (РТИ) | 1 | ||||
| 236НЕ-1307001-01 | Р/К ВОДЯНОГО НАСОСА (ВАЛ, КРЫЛЬЧ., ПОДШ.) | 1 компл. | |||||
| поз. 19 | 236-1307032-В | KPЫЛЬЧATKA BOД.HACOCА (7511,236НЕ) | 1 | ||||
| поз. 13 | 236-1307048-Б | П-КА КОРП.ВОД.НАСОСА 7511-1307048 | 1 | ||||
| поз. 18 | 236-1307078 | ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П / | 1 | ||||
| поз. 11 | 240-1005582 Б | КОЛЬЦО УПЛ. 008-012-25-2-2 | 1 | ||||
| поз. 17 | 25.3111 2302 | КОЛЬЦО УПЛ. 112-120-46-2-1 | 1 | ||||
| 6-1160304 АК | ПОДШИПНИК (5-1160304 АК) ВПЗ | 2 | |||||
| 642290-1303245 | ПРОКЛАДКА В/Н 7511 | 1 | |||||
| поз. 5 | 840.1307026 | ВОДОСБРАСЫВАТЕЛЬ | 1 | ||||
| 840.1307031 | УПЛОТНЕНИЕ ТОРЦОВОЕ В СБОРЕ | 1 | |||||
| 840.1307039 | BTУЛKA ВОД.НАСОСА | 1 | |||||
| поз. 2 | 8401.1307136 | КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472) | 1 | ||||
| поз. 4 | 850.1307023 | ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ. | 1 | ||||
| поз. 20 | 850.1307062 | МАНЖЕТА ВОД.НАСОСА 7511, 840 (РТИ) | 1 | ||||
| 236НЕ-1307001-02 | Р/К ВОДЯНОГО НАСОСА (ВАЛ, ПОДШИПНИК) | 1 компл. | |||||
| поз. 13 | 236-1307048-Б | П-КА КОРП.ВОД.НАСОСА 7511-1307048 | 1 | ||||
| поз. 18 | 236-1307078 | ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П / | 1 | ||||
| поз. 11 | 240-1005582 Б | КОЛЬЦО УПЛ. 008-012-25-2-2 | 1 | ||||
| поз. 17 | 25.3111 2302 | КОЛЬЦО УПЛ. 112-120-46-2-1 | 1 | ||||
| 6-1160304 АК | ПОДШИПНИК (5-1160304 АК) ВПЗ | 2 | |||||
| 642290-1303245 | ПРОКЛАДКА В/Н 7511 | 1 | |||||
| поз. 5 | 840.1307026 | ВОДОСБРАСЫВАТЕЛЬ | 1 | ||||
| 840.1307031 | УПЛОТНЕНИЕ ТОРЦОВОЕ В СБОРЕ | 1 | |||||
| 840.1307039 | BTУЛKA ВОД.НАСОСА | 1 | |||||
| поз. 2 | 8401.1307136 | КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472) | 1 | ||||
| поз. 4 | 850.1307023 | ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ. | 1 | ||||
| поз. 20 | 850.1307062 | МАНЖЕТА ВОД.НАСОСА 7511, 840 (РТИ) | 1 | ||||
| 236НЕ-1307001-05 | Р/К ВОД.НАСОСА (УПЛ КАСО, ВАЛ,КРЫЛЬЧ,ПОДШ,ШКИВ) | 1 компл. | |||||
| 236-1003114-В2 | КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН) | 1 | |||||
| 236-1307032-В3 | КРЫЛЬЧАТКА 7511 (ПОД КАСО) | 1 | |||||
| поз. 13 | 236-1307048-Б | П-КА КОРП.ВОД.НАСОСА 7511-1307048 | 1 | ||||
| поз. 18 | 236-1307078 | ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П / | 1 | ||||
| поз. 1 | 236-1307216-Г | ШКИВ ПРИВОДА ВОД.НАС ЯМ3 236НЕ | 1 | ||||
| поз. 11 | 240-1005582 Б | КОЛЬЦО УПЛ. 008-012-25-2-2 | 1 | ||||
| поз. 17 | 25.3111 2302 | КОЛЬЦО УПЛ. 112-120-46-2-1 | 1 | ||||
| 6-1160304 АК | ПОДШИПНИК (5-1160304 АК) ВПЗ | 2 | |||||
| 642290-1303245 | ПРОКЛАДКА В/Н 7511 | 1 | |||||
| 8.8716 | ТОРЦЕВОЕ УПЛОТНЕНИЕ КАСО(8.9739) | 1 | |||||
| поз. 5 | 840.1307026 | ВОДОСБРАСЫВАТЕЛЬ | 1 | ||||
| поз. 2 | 8401.1307136 | КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472) | 1 | ||||
| поз. 4 | 850.1307023 | ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ. | 1 | ||||
| 236НЕ-1307001-05-К | Р/К ВОД.НАСОСА (УПЛ КАСО АНАЛОГ, ВАЛ,КРЫЛЬЧ,ПОДШ,ШКИВ) | 1 компл. | |||||
| 236-1003114-В2 | КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН) | 1 | |||||
| 236-1307032-В3 | КРЫЛЬЧАТКА 7511 (ПОД КАСО) | 1 | |||||
| поз. 13 | 236-1307048-Б | П-КА КОРП.ВОД.НАСОСА 7511-1307048 | 1 | ||||
| поз. 18 | 236-1307078 | ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П / | 1 | ||||
| поз. 1 | 236-1307216-Г | ШКИВ ПРИВОДА ВОД.НАС ЯМ3 236НЕ | 1 | ||||
| поз. 11 | 240-1005582 Б | КОЛЬЦО УПЛ. 008-012-25-2-2 | 1 | ||||
| поз. 17 | 25.3111 2302 | КОЛЬЦО УПЛ. 112-120-46-2-1 | 1 | ||||
| 6-1160304 АК | ПОДШИПНИК (5-1160304 АК) ВПЗ | 2 | |||||
| 642290-1303245 | ПРОКЛАДКА В/Н 7511 | 1 | |||||
| 8.8716 | ТОРЦЕВОЕ УПЛОТНЕНИЕ(АНАЛОГ) | 1 | |||||
| поз. 5 | 840.1307026 | ВОДОСБРАСЫВАТЕЛЬ | 1 | ||||
| поз. 2 | 8401.1307136 | КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472) | 1 | ||||
| поз. 4 | 850.1307023 | ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ. | 1 | ||||
| – | 236-1307010-Б1 | Насос водяной в сборе | 1 | 1 | 1 | ||
| 1 | 236-1307216-Г | Шкив привода | 1 | 1 | 1 | ||
| 2 | 8401.1307136 | Кольцо стопорное | 1 | 1 | 1 | ||
| 3 | 46 1932 9125 | Подшипник 1160304К | 2 | 2 | 2 | ||
| 4 | 850.1307023 | Валик насоса | 1 | 1 | 1 | ||
| 5 | 840.1307026 | Водосбрасыватель | 1 | 1 | 1 | ||
| – | 236-1307014-Д | Корпус водяного насоса в сборе | 1 | 1 | 1 | уточняем | |
| 6 | 236-1307015-Д | Корпус | 1 | 1 | 1 | уточняем | |
| 7 | 252136-П2 | Шайба | 4 | 4 | 4 | ||
| 8 | 250513-П29 | Гайка | 4 | 4 | 4 | ||
| 9 | 216526-П29 | Шпилька | 2 | 2 | 2 | ||
| 10 | 236-1307017-Г | Втулка уплотнительного кольца | 1 | 1 | 1 | ||
| 11 | 240-1005582-Б | Кольцо уплотнительное | 1 | 1 | 1 | ||
| 12 | 310423-П29 | Шпилька | 4 | 4 | 4 | ||
| 13 | 236-1307048-Б | Прокладка | 1 | 1 | 1 | ||
| 14 | 250511-П29 | Гайка | 2 | 2 | 2 | ||
| 15 | 252135-П2 | Шайба | 2 | 2 | 2 | ||
| 16 | 236-1307084 | Патрубок водяного насоса | 1 | 1 | 1 | ||
| 17 | 25 3111 2302 | Кольцо 112-120-46-2-1 | 1 | 1 | 1 | ||
| 18 | 236-1307078 | Заглушка крыльчатки | 1 | 1 | 1 | ||
| – | 236-1307030-В | Крыльчатка в сборе | 1 | 1 | 1 | ||
| 19 | 236-1307032-В | Крыльчатка | 1 | 1 | 1 | ||
| 20 | 850.1307062 | Манжета | 1 | 1 | 1 | ||
| 21 | 850.1307039 | Втулка торцового уплотнения | 1 | 1 | 1 | ||
| 22 | 850.1307031 | Уплотнение торцовое в сборе | 1 | 1 | 1 | ||

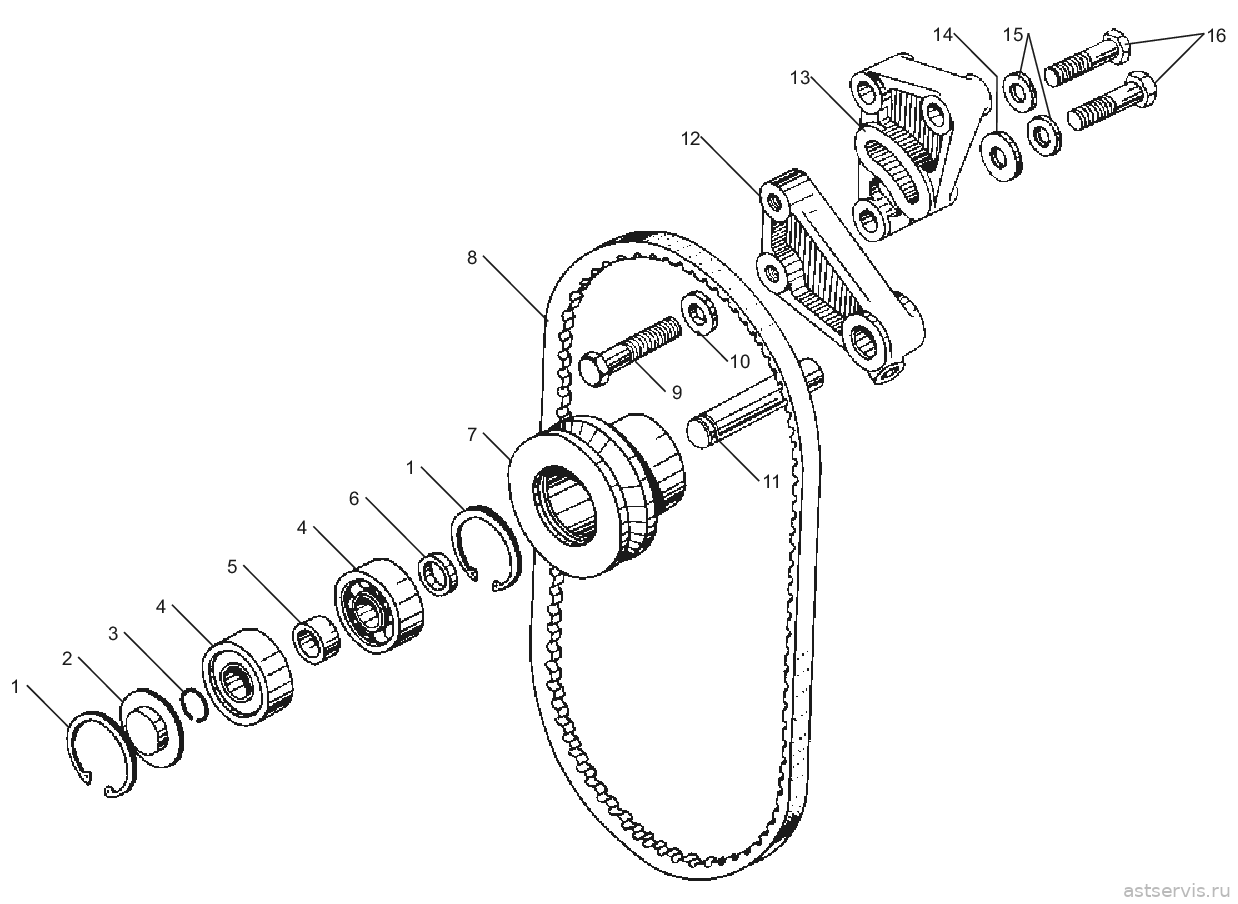

Рисунок 32 – Натяжное устройство ремня привода водяного насоса
Перечень сборочных единиц и деталей к рисунку 32
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| Ремкомплекты системы охлаждения (17) все в каталоге «Ремкомплекты ЯМ3» | |||||||
| 236-1307001 | Р/К ВОДЯНОГО НАСОСА 236 (МАЛЫЙ) | 1 компл. | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| 236-1307001-01 | Р/К ВОД.НАСОСА 236 (МАЛЫЙ+СТ.КОЛ) | 1 компл. | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307033 | КОЛЬЦО СТОПОРНОЕ | 1 | |||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| 236-1307001-10 | Р/К ТОРЦ.УПЛ.ВОД.НАСОСА 236А5(А3) (КАСО) ГЕРМАНИЯ | 1 компл. | |||||
| 8.9014 | ТОРЦЕВОЕ УПЛОТНЕНИЕ 236 (КАСО ГЕРМАНИЯ)(15) | 1 | |||||
| 236-1307001-10-К | Р/К ТОРЦ.УПЛ.ВОД.НАСОСА 236А5(А3) (КАСО АНАЛОГ) | 1 компл. | |||||
| 8.9014 | УПЛОТНЕНИЕ ТОРЦЕВОЕ(АНАЛОГ) | 1 | |||||
| 236-1307002 | Р/К ВОД.НАСОСА (ВАЛ+КР+ПОДШ) С 1987г. | 1 компл. | |||||
| 160703A.P6Q6 | ПОДШИПНИК ВОД.НАСОСА (160703А.P5Q5) ВПЗ | 2 | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307023-B2 | BAЛИK ВОД.НАСОСА (С 1987Г.) | 1 | |||||
| 236-1307032-Б | KPЫЛЬЧATKA BOД.HACOCА (С 1987Г.) | 1 | |||||
| 236-1307033 | КОЛЬЦО СТОПОРНОЕ | 1 | |||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 236-1307048-А | ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм) | 1 | аналог: 21 руб. | ||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| 240Н-1115134 | КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198) | 1 | |||||
| 25.3111 2082 | КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043) | 1 | |||||
| 312484-П | ШАЙБА 28,0*12,5*1,0 (ЛАТУНЬ) | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 64229-1303245 | ПРОКЛАДКА ВОДЯННОГО НАСОСА 236 | 1 | |||||
| 236-1307002-01 | Р/К ВОД.НАСОСА (ВАЛ+ПОДШ) С 1987г. | 1 компл. | |||||
| 160703A.P6Q6 | ПОДШИПНИК ВОД.НАСОСА (160703А.P5Q5) ВПЗ | 2 | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307023-B2 | BAЛИK ВОД.НАСОСА (С 1987Г.) | 1 | |||||
| 236-1307033 | КОЛЬЦО СТОПОРНОЕ | 1 | |||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 236-1307048-А | ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм) | 1 | аналог: 21 руб. | ||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| 240Н-1115134 | КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198) | 1 | |||||
| 25.3111 2082 | КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043) | 1 | |||||
| 312484-П | ШАЙБА 28,0*12,5*1,0 (ЛАТУНЬ) | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 64229-1303245 | ПРОКЛАДКА ВОДЯННОГО НАСОСА 236 | 1 | |||||
| 236-1307002-02 | Р/К ВОД.НАСОСА (+ПОДШИПНИК) С 1987г. | 1 компл. | |||||
| 160703A.P6Q6 | ПОДШИПНИК ВОД.НАСОСА (160703А.P5Q5) ВПЗ | 2 | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307033 | КОЛЬЦО СТОПОРНОЕ | 1 | |||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 236-1307048-А | ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм) | 1 | аналог: 21 руб. | ||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| 240Н-1115134 | КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198) | 1 | |||||
| 25.3111 2082 | КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043) | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 64229-1303245 | ПРОКЛАДКА ВОДЯННОГО НАСОСА 236 | 1 | |||||
| 236-1307002-07 | Р/К ЗАМЕНЫ ШКИВА ВОД.НАСОСА С 1987г. | 1 компл. | |||||
| 236-1307212-Б3 | ШКИВ ВОДЯНОГО НАСОСА | 1 | аналог: 885 руб. | ||||
| 250636-П29 | ГАЙКА М16х1,5 | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 236-1307002-10 | Р/К ВОД. НАСОСА (ВАЛ+КРЫЛЬЧАТКА) С 1987г. | 1 компл. | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307023-B2 | BAЛИK ВОД.НАСОСА (С 1987Г.) | 1 | |||||
| 236-1307032-Б | KPЫЛЬЧATKA BOД.HACOCА (С 1987Г.) | 1 | |||||
| 236-1307033 | КОЛЬЦО СТОПОРНОЕ | 1 | |||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 236-1307048-А | ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм) | 1 | аналог: 21 руб. | ||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| 240Н-1115134 | КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198) | 1 | |||||
| 25.3111 2082 | КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043) | 1 | |||||
| 312484-П | ШАЙБА 28,0*12,5*1,0 (ЛАТУНЬ) | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 236-1307002-11 | Р/К ВОД.НАСОСА (ВАЛ, КРЫЛЬЧ.ПОДШИПН.) ДО 1987г. | 1 компл. | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307023-Б2 | BAЛИK BOД.HACOC (ДО 1987Г.) | 1 | |||||
| 236-1307032-A | KPЫЛЬЧATKA BOД.HACOCА (ДО 1987Г.) | 1 | |||||
| 236-1307033 | КОЛЬЦО СТОПОРНОЕ | 1 | |||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 236-1307046 | ПР-КА ВОД,НАСОСА ДО 1986 (ПОН. 0,6мм) | 1 | |||||
| 236-1307048-А | ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм) | 1 | аналог: 21 руб. | ||||
| 236-1307090 | MAHЖETA B CБ 17*32 (РЕЗИНА) | 1 | |||||
| 236-1307107 | КОЛЬЦО ВАЛИКА (ВОЙЛОК) 32*20*4 | 1 | |||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | |||||
| 252136-П2 | ШАЙБА ГРОВЕР.17,1х10,1х3,5 | 4 | |||||
| 312484-П | ШАЙБА 28,0*12,5*1,0 (ЛАТУНЬ) | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 6-203А | ПОДШИПНИК (6203.P6Q6) ВПЗ | 1 | |||||
| 6-303-К2 | ПОДШИПНИК (6303.P6Q6) ВПЗ | 1 | |||||
| 236-1307003-11 | Р/К ВОД.НАСОСА (ВАЛ+ПОДШ) ДО 1987г. | 1 компл. | |||||
| 201-1307034-А | ПРУЖИНА УПЛОТН.ТОРЦ.236,240 | 1 | |||||
| 201-1307037 | ОБОЙМА МАЛАЯ | 1 | уточняем | ||||
| 236-1307023-Б2 | BAЛИK BOД.HACOC (ДО 1987Г.) | 1 | |||||
| 236-1307033 | КОЛЬЦО СТОПОРНОЕ | 1 | |||||
| 236-1307035-А3 | КОЛЬЦО УПОРНОЕ (ГРАФИТ) | 1 | |||||
| 236-1307048-А | ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм) | 1 | аналог: 21 руб. | ||||
| 236-1307090 | MAHЖETA B CБ 17*32 (РЕЗИНА) | 1 | |||||
| 236-1307107 | КОЛЬЦО ВАЛИКА (ВОЙЛОК) 32*20*4 | 1 | |||||
| 240-1307036 | ОБОЙМА БОЛЬШАЯ | 1 | уточняем | ||||
| 240-1307038 | МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА) | 1 | |||||
| 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | |||||
| 312484-П | ШАЙБА 28,0*12,5*1,0 (ЛАТУНЬ) | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 6-203А | ПОДШИПНИК (6203.P6Q6) ВПЗ | 1 | |||||
| 6-303-К2 | ПОДШИПНИК (6303.P6Q6) ВПЗ | 1 | |||||
| 236-1307004 | Р/К ВОД.НАСОСА(ВАЛ,КРЫЛЬЧ,ПОДШ) С 2012(ПОД КАСО АНАЛОГ) | 1 компл. | |||||
| 236-1307023-Г | ВАЛИК В/Н (ПОД КАСО) | 1 | уточняем | ||||
| 236-1307032-Г | КРЫЛЬЧАТКА 236 (ПОД КАСО) | 1 | |||||
| 236-1307048-А | ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм) | 1 | аналог: 21 руб. | ||||
| 236-1307081 | КОЛЬЦО Б-62 * СТАЛЬ* | 1 | |||||
| 240Н-1115134 | КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198) | 1 | |||||
| 25.3111 2082 | КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043) | 1 | |||||
| 312536-П29 | ШAЙБA 35х24х16,5 (Паук) | 1 | |||||
| 314005-П2 | ШПОНКА 16*3*6,5 (45 9824 6257) | 1 | |||||
| 6305 | ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К | 2 | |||||
| 64229-1303245 | ПРОКЛАДКА ВОДЯННОГО НАСОСА 236 | 1 | |||||
| 8.9014 | УПЛОТНЕНИЕ ТОРЦЕВОЕ(АНАЛОГ) | 1 | |||||
| 236НЕ-1307001 | Р/К ВОДЯНОГО НАС. (ВАЛ,КРЫЛЬЧ.ПОДШ,ШКИВ) | 1 компл. | |||||
| 236-1307032-В | KPЫЛЬЧATKA BOД.HACOCА (7511,236НЕ) | 1 | |||||
| 236-1307048-Б | П-КА КОРП.ВОД.НАСОСА 7511-1307048 | 1 | |||||
| 236-1307078 | ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П / | 1 | |||||
| 236-1307216-Г | ШКИВ ПРИВОДА ВОД.НАС ЯМ3 236НЕ | 1 | |||||
| 240-1005582 Б | КОЛЬЦО УПЛ. 008-012-25-2-2 | 1 | |||||
| 25.3111 2302 | КОЛЬЦО УПЛ. 112-120-46-2-1 | 1 | |||||
| 6-1160304 АК | ПОДШИПНИК (5-1160304 АК) ВПЗ | 2 | |||||
| 642290-1303245 | ПРОКЛАДКА В/Н 7511 | 1 | |||||
| 840.1307026 | ВОДОСБРАСЫВАТЕЛЬ | 1 | |||||
| 840.1307031 | УПЛОТНЕНИЕ ТОРЦОВОЕ В СБОРЕ | 1 | |||||
| 840.1307039 | BTУЛKA ВОД.НАСОСА | 1 | |||||
| 8401.1307136 | КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472) | 1 | |||||
| 850.1307023 | ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ. | 1 | |||||
| 850.1307062 | МАНЖЕТА ВОД.НАСОСА 7511, 840 (РТИ) | 1 | |||||
| 236НЕ-1307001-01 | Р/К ВОДЯНОГО НАСОСА (ВАЛ, КРЫЛЬЧ., ПОДШ.) | 1 компл. | |||||
| 236-1307032-В | KPЫЛЬЧATKA BOД.HACOCА (7511,236НЕ) | 1 | |||||
| 236-1307048-Б | П-КА КОРП.ВОД.НАСОСА 7511-1307048 | 1 | |||||
| 236-1307078 | ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П / | 1 | |||||
| 240-1005582 Б | КОЛЬЦО УПЛ. 008-012-25-2-2 | 1 | |||||
| 25.3111 2302 | КОЛЬЦО УПЛ. 112-120-46-2-1 | 1 | |||||
| 6-1160304 АК | ПОДШИПНИК (5-1160304 АК) ВПЗ | 2 | |||||
| 642290-1303245 | ПРОКЛАДКА В/Н 7511 | 1 | |||||
| 840.1307026 | ВОДОСБРАСЫВАТЕЛЬ | 1 | |||||
| 840.1307031 | УПЛОТНЕНИЕ ТОРЦОВОЕ В СБОРЕ | 1 | |||||
| 840.1307039 | BTУЛKA ВОД.НАСОСА | 1 | |||||
| 8401.1307136 | КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472) | 1 | |||||
| 850.1307023 | ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ. | 1 | |||||
| 850.1307062 | МАНЖЕТА ВОД.НАСОСА 7511, 840 (РТИ) | 1 | |||||
| 236НЕ-1307001-02 | Р/К ВОДЯНОГО НАСОСА (ВАЛ, ПОДШИПНИК) | 1 компл. | |||||
| 236-1307048-Б | П-КА КОРП.ВОД.НАСОСА 7511-1307048 | 1 | |||||
| 236-1307078 | ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П / | 1 | |||||
| 240-1005582 Б | КОЛЬЦО УПЛ. 008-012-25-2-2 | 1 | |||||
| 25.3111 2302 | КОЛЬЦО УПЛ. 112-120-46-2-1 | 1 | |||||
| 6-1160304 АК | ПОДШИПНИК (5-1160304 АК) ВПЗ | 2 | |||||
| 642290-1303245 | ПРОКЛАДКА В/Н 7511 | 1 | |||||
| 840.1307026 | ВОДОСБРАСЫВАТЕЛЬ | 1 | |||||
| 840.1307031 | УПЛОТНЕНИЕ ТОРЦОВОЕ В СБОРЕ | 1 | |||||
| 840.1307039 | BTУЛKA ВОД.НАСОСА | 1 | |||||
| 8401.1307136 | КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472) | 1 | |||||
| 850.1307023 | ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ. | 1 | |||||
| 850.1307062 | МАНЖЕТА ВОД.НАСОСА 7511, 840 (РТИ) | 1 | |||||
| 236НЕ-1307001-05 | Р/К ВОД.НАСОСА (УПЛ КАСО, ВАЛ,КРЫЛЬЧ,ПОДШ,ШКИВ) | 1 компл. | |||||
| 236-1003114-В2 | КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН) | 1 | |||||
| 236-1307032-В3 | КРЫЛЬЧАТКА 7511 (ПОД КАСО) | 1 | |||||
| 236-1307048-Б | П-КА КОРП.ВОД.НАСОСА 7511-1307048 | 1 | |||||
| 236-1307078 | ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П / | 1 | |||||
| 236-1307216-Г | ШКИВ ПРИВОДА ВОД.НАС ЯМ3 236НЕ | 1 | |||||
| 240-1005582 Б | КОЛЬЦО УПЛ. 008-012-25-2-2 | 1 | |||||
| 25.3111 2302 | КОЛЬЦО УПЛ. 112-120-46-2-1 | 1 | |||||
| 6-1160304 АК | ПОДШИПНИК (5-1160304 АК) ВПЗ | 2 | |||||
| 642290-1303245 | ПРОКЛАДКА В/Н 7511 | 1 | |||||
| 8.8716 | ТОРЦЕВОЕ УПЛОТНЕНИЕ КАСО(8.9739) | 1 | |||||
| 840.1307026 | ВОДОСБРАСЫВАТЕЛЬ | 1 | |||||
| 8401.1307136 | КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472) | 1 | |||||
| 850.1307023 | ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ. | 1 | |||||
| 236НЕ-1307001-05-К | Р/К ВОД.НАСОСА (УПЛ КАСО АНАЛОГ, ВАЛ,КРЫЛЬЧ,ПОДШ,ШКИВ) | 1 компл. | |||||
| 236-1003114-В2 | КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН) | 1 | |||||
| 236-1307032-В3 | КРЫЛЬЧАТКА 7511 (ПОД КАСО) | 1 | |||||
| 236-1307048-Б | П-КА КОРП.ВОД.НАСОСА 7511-1307048 | 1 | |||||
| 236-1307078 | ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П / | 1 | |||||
| 236-1307216-Г | ШКИВ ПРИВОДА ВОД.НАС ЯМ3 236НЕ | 1 | |||||
| 240-1005582 Б | КОЛЬЦО УПЛ. 008-012-25-2-2 | 1 | |||||
| 25.3111 2302 | КОЛЬЦО УПЛ. 112-120-46-2-1 | 1 | |||||
| 6-1160304 АК | ПОДШИПНИК (5-1160304 АК) ВПЗ | 2 | |||||
| 642290-1303245 | ПРОКЛАДКА В/Н 7511 | 1 | |||||
| 8.8716 | ТОРЦЕВОЕ УПЛОТНЕНИЕ(АНАЛОГ) | 1 | |||||
| 840.1307026 | ВОДОСБРАСЫВАТЕЛЬ | 1 | |||||
| 8401.1307136 | КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472) | 1 | |||||
| 850.1307023 | ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ. | 1 | |||||
| – | 236-1307155 | Натяжное устройство в сборе | 1 | 1 | 1 | ||
| 1 | 240Б-1318056 | Кольцо Б47 | 2 | 2 | 2 | уточняем | |
| 2 | 840.1307194 | Крышка шкива | 1 | 1 | 1 | ||
| 3 | 236-1028224 | Кольцо стопорное | 1 | 1 | 1 | ||
| 4 | 46 1982 7140 | Подшипник 6-180603КС9 | 2 | 2 | 2 | ||
| 5 | 236-1307149 | Втулка распорная | 1 | 1 | 1 | ||
| 6 | 236-1307111 | Втулка распорная | 1 | 1 | 1 | ||
| 7 | 236-1307180 | Шкив натяжного устройства | 1 | 1 | 1 | ||
| 8 | 25 6421 1301 | Ремень зубчатый 1кл. 1-11х 10-1045 | 1 | 1 | 1 | ||
| 9 | 310098-П29 | Болт | 2 | 2 | 2 | ||
| 10 | 312672-П29 | Шайба упорная | 2 | 2 | 2 | ||
| 11 | 236-1307184 | Ось | 1 | 1 | 1 | ||
| 12 | 236-1307306 | Рычаг | 1 | 1 | 1 | ||
| 13 | 236-1307206 | Кронштейн | 1 | 1 | 1 | ||
| 14 | 312696-П29 | Шайба | 1 | 1 | 1 | ||
| 15 | 312647-П2 | Шайба | 2 | 2 | 2 | ||
| 16 | 201682-П29 | Болт | 2 | 2 | 2 | ||
Рисунок 33 – Вентилятор и привод вентилятора двигателей ЯМ3-238НД3 и ЯМ3-238НД4
Перечень сборочных единиц и деталей к рисунку 33
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238НД3 | ЯМ3 238НД4 | |||||
| Ремкомплекты системы охлаждения (5) все в каталоге «Ремкомплекты ЯМ3» | ||||||
| 238-1308003 | Р/К ПРИВОДА ВЕНТИЛ. 238НБ (+ВАЛ) | 1 компл. | ||||
| поз. 5 | 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| поз. 12 | 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |||
| 238НБ-1308050 | ВАЛ ПРИВОДА НБ | 1 | ||||
| 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | ||||
| поз. 20 | 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 238-1308003-01 | Р/К ПРИВОДА ВЕНТИЛ. 238НБ (+ВАЛ,ПОДШ) | 1 компл. | ||||
| поз. 5 | 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308107-А | ФЛАНЕЦ УПОРНЫЙ | 1 | ||||
| поз. 12 | 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |||
| 238НБ-1308050 | ВАЛ ПРИВОДА НБ | 1 | ||||
| поз. 13 | 250659-П29 | ГАЙКА М22х1,5 | 2 | |||
| 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | ||||
| поз. 20 | 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 6205 | ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К | 1 | ||||
| 6305 | ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К | 1 | ||||
| 238-1308003-02 | Р/К ПРИВОДА ВЕНТ.238НБ (+МУФТА,ВАЛ,ПОДШ) | 1 компл. | ||||
| поз. 5 | 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| поз. 3 | 236-1308090 В2 | МУФТА ПРИВОДА | 1 | |||
| 236-1308107-А | ФЛАНЕЦ УПОРНЫЙ | 1 | ||||
| поз. 12 | 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |||
| 238НБ-1308050 | ВАЛ ПРИВОДА НБ | 1 | ||||
| поз. 13 | 250659-П29 | ГАЙКА М22х1,5 | 2 | |||
| 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | ||||
| поз. 20 | 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 6205 | ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К | 1 | ||||
| 6305 | ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К | 1 | ||||
| 238-1308003-03 | Р/К ПРИВОДА ВЕНТИЛ. 238НБ (+ВАЛ,ШЕСТЕРНЯ) | 1 компл. | ||||
| поз. 5 | 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| поз. 14 | 236-1308104-Б2 | ШЕСТЕРНЯ ПРИВОДА | 1 | аналог: 1 134 руб. | ||
| 236-1308107-А | ФЛАНЕЦ УПОРНЫЙ | 1 | ||||
| поз. 12 | 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |||
| 238НБ-1308050 | ВАЛ ПРИВОДА НБ | 1 | ||||
| поз. 13 | 250659-П29 | ГАЙКА М22х1,5 | 2 | |||
| 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | ||||
| поз. 20 | 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 238НП-1308002 | Р/К ПРИВОДА ВЕНТ.238НП-1308011-В (+ВАЛ,ПОДШ) | 1 компл. | ||||
| поз. 5 | 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |||
| 311401-П2 | ГАЙКА М22х1,5-6Н | 2 | ||||
| 3205 | ПОДШИПНИК (6-3056205) | 1 | ||||
| 45.9824 6266 | ШПОНКА 22*6*9 (314042-П) 314008-П2 | 1 | ||||
| 7514.1308050-10 | ВАЛ ПРИВОДА ВЕНТИЛЯТОРА | 1 | ||||
| 8.8624 | ПОДШИПНИК (42305) | 1 | ||||
| 1 | 238НБ-1308011-В3 | Привод вентилятора в сборе | 1 | – | ||
| – | 238НП-1308011 | Привод вентилятора в сборе | – | 1 | ||
| 2 | 238НБ-1308012-Б | Крыльчатка вентилятора | 1 | 1 | ||
| 3 | 236-1308090-В2 | Муфта | 1 | 1 | ||
| 4 | 238НБ-1308025 | Шкив | 1 | – | аналог: 2 250 руб. | |
| 5 | 210-1701230 | Манжета в сборе | 1 | 1 | ||
| 6 | 236-1308055 | Втулка | 1 | 1 | ||
| 7 | 46 1212 1626 | Подшипник 6-205К | 1 | 1 | ||
| 8 | 250513-П29 | Гайка | 4 | 4 | ||
| 9 | 252136-П2 | Шайба | 8 | 8 | ||
| 10 | 236-1308102 | Корпус привода | 1 | 1 | ||
| 11 | 310423-П29 | Шпилька | 4 | 4 | ||
| 12 | 236-1308108 | Прокладка | 1 | 1 | аналог: 9 руб. | |
| 13 | 250659-П29 | Гайка | 2 | 2 | ||
| 14 | 236-1308104-Б2 | Шестерня | 1 | 1 | аналог: 1 134 руб. | |
| 15 | 201456-П29 | Болт | 3 | 3 | аналог: 12 руб. | |
| 16 | 312532-П29 | Шайба | 3 | 3 | ||
| 17 | 236-1308107 | Фланец | 1 | 1 | ||
| 18 | 46 1213 3873 | Подшипник 305 | 1 | 1 | ||
| 19 | 238НП-1308050 | Вал привода | 1 | 1 | ||
| 20 | 314008-П2 | Шпонка | 1 | 1 | ||
| 21 | 238НП-1308098 | Втулка упорная | 1 | 1 | ||
| 22 | 238НП-1308025 | Шкив | 1* | 1 | ||
| 23 | 201499-П29 | Болт | 4 | 4 | ||
* для двигателя ЯМ3-238НД3-1

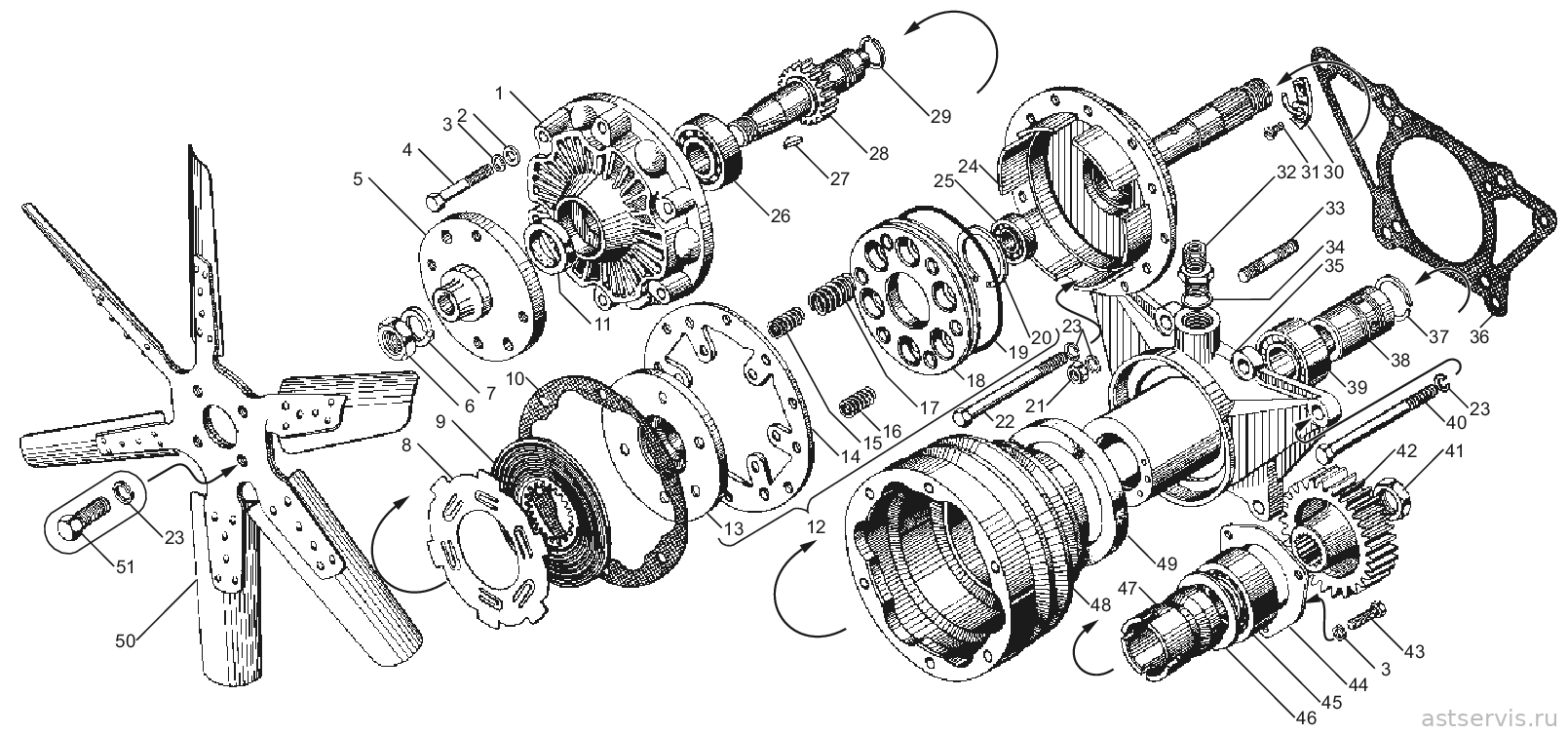

Рисунок 34 – Вентилятор и привод вентилятора двигателя ЯМ3-238НД5
Перечень сборочных единиц и деталей к рисунку 34
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| Ремкомплекты системы охлаждения (11) все в каталоге «Ремкомплекты ЯМ3» | |||||
| 236-1308001 | Р/К ПРИВОДА ВЕНТИЛЯТОРА (МАЛЫЙ) | 1 компл. | |||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| поз. 36 | 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |
| поз. 3 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 236-1308002 | Р/К ПРИВОДА ВЕНТ. (+МУФТА) | 1 компл. | |||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308090 В2 | МУФТА ПРИВОДА | 1 | |||
| 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| поз. 36 | 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |
| поз. 3 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 236-1308003 | Р/К ПРИВОДА ВЕНТ.(+МУФТА, ВАЛ) | 1 компл. | |||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308050-В2 | ВАЛ ПРИВОДА ВЕНТИЛЯТОРА | 1 | |||
| 236-1308090 В2 | МУФТА ПРИВОДА | 1 | |||
| 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| поз. 36 | 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |
| поз. 3 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 236-1308003-10 | Р/К ПРИВОДА ВЕНТ.(ВАЛ,ФЛАНЕЦ,БОЛТЫ,ГАЙКИ) | 1 компл. | |||
| поз. 43 | 201456-П29 | БОЛТ М8Х20 | 3 | аналог: 12 руб. | |
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308050-В2 | ВАЛ ПРИВОДА ВЕНТИЛЯТОРА | 1 | |||
| 236-1308107-А | ФЛАНЕЦ УПОРНЫЙ | 1 | |||
| 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| поз. 36 | 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |
| 250659-П29 | ГАЙКА М22х1,5 | 2 | |||
| поз. 3 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| поз. 23 | 252136-П2 | ШАЙБА ГРОВЕР.17,1х10,1х3,5 | 4 | ||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 236-1308004 | Р/К ПРИВОДА ВЕНТ. (+МУФТА,ВАЛ,ПОДШ) | 1 компл. | |||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308050-В2 | ВАЛ ПРИВОДА ВЕНТИЛЯТОРА | 1 | |||
| 236-1308090 В2 | МУФТА ПРИВОДА | 1 | |||
| 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| поз. 36 | 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |
| поз. 3 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 6205 | ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К | 1 | |||
| 6305 | ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К | 1 | |||
| 236-1308004-10 | Р/К ПРИВОДА ВЕНТ. (+МУФТА,ПОДШ,ФЛАНЕЦ) | 1 компл. | |||
| поз. 43 | 201456-П29 | БОЛТ М8Х20 | 3 | аналог: 12 руб. | |
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308090 В2 | МУФТА ПРИВОДА | 1 | |||
| 236-1308107-А | ФЛАНЕЦ УПОРНЫЙ | 1 | |||
| 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| поз. 36 | 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |
| поз. 3 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| поз. 23 | 252136-П2 | ШАЙБА ГРОВЕР.17,1х10,1х3,5 | 4 | ||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 6205 | ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К | 1 | |||
| 6305 | ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К | 1 | |||
| 236-1308004-20 | Р/К ПРИВОДА ВЕНТ.(ВАЛ,ПОДШ,ФЛАНЕЦ,ГАЙКИ) | 1 компл. | |||
| поз. 43 | 201456-П29 | БОЛТ М8Х20 | 3 | аналог: 12 руб. | |
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308050-В2 | ВАЛ ПРИВОДА ВЕНТИЛЯТОРА | 1 | |||
| 236-1308107-А | ФЛАНЕЦ УПОРНЫЙ | 1 | |||
| 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| поз. 36 | 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |
| 250659-П29 | ГАЙКА М22х1,5 | 2 | |||
| поз. 3 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| поз. 23 | 252136-П2 | ШАЙБА ГРОВЕР.17,1х10,1х3,5 | 4 | ||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 6205 | ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К | 1 | |||
| 6305 | ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К | 1 | |||
| 236НЕ-1308001 | Р/К ДЛЯ ЦЕНТРАЛИЗ.ПОДАЧИ МАСЛА К ПРИВОДУ ВЕНТ. | 1 компл. | |||
| 236-1012100 | ПР-КА МАСЛ.ФИЛЬТРА КОРП. (ПМБ.0,6мм) | 2 | аналог: 6 руб. | ||
| поз. 36 | 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |
| 236НЕ-1308754 | ТРУБКА | 1 | |||
| 310096-П2 | БОЛТ М14Х1,5Х30 | 1 | |||
| 310239-П29 | БОЛТ М10Х1Х40 | 1 | аналог: 198 руб. | ||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 2 | |||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 3 | |||
| 658.1012015 | КОРПУС В СБОРЕ | 1 | |||
| 840.1012083-20 | КОЛЬЦО УПЛ. 137- 4,5х6,5 МАСЛ.ФИЛЬТРА | 1 | |||
| 236НЕ-1308002 | Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+ВАЛ,ПОДШ) АВТОБУС. | 1 компл. | |||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| поз. 36 | 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |
| 236НЕ-1308050-А | ВАЛ ПРИВОДА (АВТОБУСНЫЙ) МЕНЬШИЙ | 1 | |||
| поз. 41 | 311401-П2 | ГАЙКА М22х1,5-6Н | 2 | ||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 3205 | ПОДШИПНИК (6-3056205) | 1 | |||
| 70-32605 КМ | ПОДШИПНИК (NU 2305 C3) 10 ПЗ | 1 | |||
| 236НЕ-1308003 | Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+ВАЛ,ПОДШ) | 1 компл. | |||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| поз. 36 | 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |
| 236НЕ-1308050-В | ВАЛ ПРИВОДА (НЕ,БЕ) | 1 | |||
| поз. 41 | 311401-П2 | ГАЙКА М22х1,5-6Н | 2 | ||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 3205 | ПОДШИПНИК (6-3056205) | 1 | |||
| 70-32605 КМ | ПОДШИПНИК (NU 2305 C3) 10 ПЗ | 1 | |||
| 236НЕ-1308004 | Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+МУФТА, ВАЛ,ПОДШ) | 1 компл. | |||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308090 В2 | МУФТА ПРИВОДА | 1 | |||
| поз. 36 | 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | |
| 236НЕ-1308050-В | ВАЛ ПРИВОДА (НЕ,БЕ) | 1 | |||
| поз. 41 | 311401-П2 | ГАЙКА М22х1,5-6Н | 2 | ||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 3205 | ПОДШИПНИК (6-3056205) | 1 | |||
| 70-32605 КМ | ПОДШИПНИК (NU 2305 C3) 10 ПЗ | 1 | |||
| – | 238НД-1308011 | Привод вентилятора в сборе | 1 | ||
| 1 | 236-1308646 | Крышка передняя муфты | 1 | ||
| 2 | 252005-П29 | Шайба | 6 | ||
| 3 | 252135-П2 | Шайба | 9 | ||
| 4 | 310034-П29 | Болт | 6 | уточняем | |
| 5 | 238-1308652 | Ступица | 1 | ||
| 6 | 250638-П29 | Гайка | 1 | ||
| 7 | 252160-П2 | Шайба | 1 | ||
| 8 | 236-1308630 | Диск ведущий | 4 | ||
| 9 | 236-1308632 | Диск ведомый | 3 | ||
| 10 | 236-1308036 | Прокладка | 3 | ||
| 11 | 240-1307090 | Манжета в сборе | 1 | ||
| 12 | 236-1308600 | Поршень в сборе | 1 | ||
| 13 | 236-1308616 | Обойма | 1 | ||
| 14 | 236-1308634 | Упор поршня | 1 | ||
| 15 | 236-1308620 | Пружина нажимная внутренняя | 6 | ||
| 16 | 236-1308635 | Пружина оттяжная | 6 | ||
| 17 | 236-1308618 | Пружина нажимная наружная | 6 | ||
| 18 | 236-1308606 | Поршень | 1 | ||
| 19 | 25 3111 2299 | Кольцо 108-115-46-2-1 | 1 | ||
| 20 | 236-1701067-А | Кольцо Б 40 | 1 | ||
| 21 | 250513-П29 | Гайка | 4 | ||
| 22 | 200328-П29 | Болт | 1 | ||
| 23 | 252136-П2 | Шайба | 10 | ||
| 24 | 236-1308047 | Вал привода в сборе | 1 | ||
| 25 | 46 1212 1092 | Подшипник 202 | 1 | ||
| 26 | 46 1212 1626 | Подшипник 6-205К | 1 | ||
| 27 | 45 9824 6263 | Шпонка | 1 | ||
| 28 | 236-1308648 | Вал муфты в сборе | 1 | ||
| 29 | 240Н-1118106 | Кольцо уплотнительное | 2 | ||
| 30 | 236-1308218 | Трубка в сборе | 1 | ||
| 31 | 45 9414 6081 | Винт | 2 | ||
| 32 | 7511.1308103 | Штуцер | 1 | ||
| 33 | 310423-П29 | Шпилька | 4 | ||
| 34 | 312630-П | Шайба | 1 | ||
| 35 | 238-1308102 | Корпус привода | 1 | ||
| 36 | 236-1308108-Б | Прокладка | 1 | аналог: 45 руб. | |
| 37 | 238НБ-1118107 | Кольцо уплотнительное | 4 | ||
| 38 | 236-1308056 | Втулка распорная | 1 | ||
| 39 | 8.8309 | Подшипник 36-3056205 | 1 | ||
| 40 | 45 9327 1074 | Болт | 1 | ||
| 41 | 311401-П2 | Гайка | 1 | ||
| 42 | 236-1308104-Б2 | Шестерня | 1 | аналог: 1 134 руб. | |
| 43 | 201456-П29 | Болт | 3 | аналог: 12 руб. | |
| 44 | 236-1308107 | Фланец упорный | 1 | ||
| 45 | 46 2213 3853 | Подшипник 70-32605КМ | 1 | ||
| 46 | 236-1308042 | Шайба упорная | 1 | ||
| 47 | 236-1308514 | Втулка | 1 | ||
| 48 | 7511.1308024-10 | Шкив со втулкой в сборе | 1 | ||
| 49 | 236-1308395 | Манжета в сборе | 1 | ||
| 50 | 238БЕ-1308012 | Крыльчатка вентилятора в сборе | 1 | ||
| 51 | 201499-П29 | Болт | 4 | ||
Рисунок 35 – Включатель муфты привода вентилятора двигателя ЯМ3-238НД5
Перечень сборочных единиц и деталей к рисунку 35
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| Ремкомплекты системы охлаждения (11) все в каталоге «Ремкомплекты ЯМ3» | |||||
| 236-1308001 | Р/К ПРИВОДА ВЕНТИЛЯТОРА (МАЛЫЙ) | 1 компл. | |||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | ||
| поз. 11 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 236-1308002 | Р/К ПРИВОДА ВЕНТ. (+МУФТА) | 1 компл. | |||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308090 В2 | МУФТА ПРИВОДА | 1 | |||
| 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | ||
| поз. 11 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 236-1308003 | Р/К ПРИВОДА ВЕНТ.(+МУФТА, ВАЛ) | 1 компл. | |||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308050-В2 | ВАЛ ПРИВОДА ВЕНТИЛЯТОРА | 1 | |||
| 236-1308090 В2 | МУФТА ПРИВОДА | 1 | |||
| 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | ||
| поз. 11 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 236-1308003-10 | Р/К ПРИВОДА ВЕНТ.(ВАЛ,ФЛАНЕЦ,БОЛТЫ,ГАЙКИ) | 1 компл. | |||
| 201456-П29 | БОЛТ М8Х20 | 3 | аналог: 12 руб. | ||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308050-В2 | ВАЛ ПРИВОДА ВЕНТИЛЯТОРА | 1 | |||
| 236-1308107-А | ФЛАНЕЦ УПОРНЫЙ | 1 | |||
| 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | ||
| 250659-П29 | ГАЙКА М22х1,5 | 2 | |||
| поз. 11 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| 252136-П2 | ШАЙБА ГРОВЕР.17,1х10,1х3,5 | 4 | |||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 236-1308004 | Р/К ПРИВОДА ВЕНТ. (+МУФТА,ВАЛ,ПОДШ) | 1 компл. | |||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308050-В2 | ВАЛ ПРИВОДА ВЕНТИЛЯТОРА | 1 | |||
| 236-1308090 В2 | МУФТА ПРИВОДА | 1 | |||
| 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | ||
| поз. 11 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 6205 | ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К | 1 | |||
| 6305 | ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К | 1 | |||
| 236-1308004-10 | Р/К ПРИВОДА ВЕНТ. (+МУФТА,ПОДШ,ФЛАНЕЦ) | 1 компл. | |||
| 201456-П29 | БОЛТ М8Х20 | 3 | аналог: 12 руб. | ||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308090 В2 | МУФТА ПРИВОДА | 1 | |||
| 236-1308107-А | ФЛАНЕЦ УПОРНЫЙ | 1 | |||
| 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | ||
| поз. 11 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| 252136-П2 | ШАЙБА ГРОВЕР.17,1х10,1х3,5 | 4 | |||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 6205 | ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К | 1 | |||
| 6305 | ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К | 1 | |||
| 236-1308004-20 | Р/К ПРИВОДА ВЕНТ.(ВАЛ,ПОДШ,ФЛАНЕЦ,ГАЙКИ) | 1 компл. | |||
| 201456-П29 | БОЛТ М8Х20 | 3 | аналог: 12 руб. | ||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308050-В2 | ВАЛ ПРИВОДА ВЕНТИЛЯТОРА | 1 | |||
| 236-1308107-А | ФЛАНЕЦ УПОРНЫЙ | 1 | |||
| 236-1308108 | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм) | 1 | аналог: 9 руб. | ||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | ||
| 250659-П29 | ГАЙКА М22х1,5 | 2 | |||
| поз. 11 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| 252136-П2 | ШАЙБА ГРОВЕР.17,1х10,1х3,5 | 4 | |||
| 312562-П2 | ШАЙБА 23 (СПЕЦ) | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 6205 | ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К | 1 | |||
| 6305 | ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К | 1 | |||
| 236НЕ-1308001 | Р/К ДЛЯ ЦЕНТРАЛИЗ.ПОДАЧИ МАСЛА К ПРИВОДУ ВЕНТ. | 1 компл. | |||
| 236-1012100 | ПР-КА МАСЛ.ФИЛЬТРА КОРП. (ПМБ.0,6мм) | 2 | аналог: 6 руб. | ||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | ||
| 236НЕ-1308754 | ТРУБКА | 1 | |||
| 310096-П2 | БОЛТ М14Х1,5Х30 | 1 | |||
| 310239-П29 | БОЛТ М10Х1Х40 | 1 | аналог: 198 руб. | ||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 2 | |||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 3 | |||
| 658.1012015 | КОРПУС В СБОРЕ | 1 | |||
| 840.1012083-20 | КОЛЬЦО УПЛ. 137- 4,5х6,5 МАСЛ.ФИЛЬТРА | 1 | |||
| 236НЕ-1308002 | Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+ВАЛ,ПОДШ) АВТОБУС. | 1 компл. | |||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | ||
| 236НЕ-1308050-А | ВАЛ ПРИВОДА (АВТОБУСНЫЙ) МЕНЬШИЙ | 1 | |||
| 311401-П2 | ГАЙКА М22х1,5-6Н | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 3205 | ПОДШИПНИК (6-3056205) | 1 | |||
| 70-32605 КМ | ПОДШИПНИК (NU 2305 C3) 10 ПЗ | 1 | |||
| 236НЕ-1308003 | Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+ВАЛ,ПОДШ) | 1 компл. | |||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | ||
| 236НЕ-1308050-В | ВАЛ ПРИВОДА (НЕ,БЕ) | 1 | |||
| 311401-П2 | ГАЙКА М22х1,5-6Н | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 3205 | ПОДШИПНИК (6-3056205) | 1 | |||
| 70-32605 КМ | ПОДШИПНИК (NU 2305 C3) 10 ПЗ | 1 | |||
| 236НЕ-1308004 | Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+МУФТА, ВАЛ,ПОДШ) | 1 компл. | |||
| 210-1701230 | МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ. | 1 | |||
| 236-1308090 В2 | МУФТА ПРИВОДА | 1 | |||
| 236-1308108-Б | ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ | 1 | аналог: 45 руб. | ||
| 236НЕ-1308050-В | ВАЛ ПРИВОДА (НЕ,БЕ) | 1 | |||
| 311401-П2 | ГАЙКА М22х1,5-6Н | 2 | |||
| 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 3205 | ПОДШИПНИК (6-3056205) | 1 | |||
| 70-32605 КМ | ПОДШИПНИК (NU 2305 C3) 10 ПЗ | 1 | |||
| – | 236-1308680 | Включатель муфты привода вентилятора в сборе | 1 | ||
| 1 | 240-1005586 | Кольцо уплотнительное | 1 | ||
| 2 | 240Б-1318234 | Крышка корпуса | 1 | ||
| 3 | 252154-П2 | Шайба | 2 | ||
| 4 | 201418-П29 | Болт | 2 | ||
| 5 | 236-1308706 | Пружина возвратная | 1 | ||
| 6 | 236-1308704 | Шайба пружины | 1 | ||
| 7 | 236-1308700 | Шайба | 2 | ||
| 8 | 236-1308694-А | Золотник | 1 | ||
| 9 | 236-1308696 | Пружина | 2 | ||
| 10 | 200271-П29 | Болт | 1 | ||
| 11 | 252135-П2 | Шайба | 2 | ||
| 12 | 236-1308702* | Толкатель | 1 | ||
| – | 236-1308702-А* | Толкатель | 1 | ||
| 13 | 201460-П29 | Болт | 1 | ||
| 14 | 236-1308682 | Корпус включателя в сборе | 1 | ||
| 15 | 238Н-1722063 | Кольцо уплотнительное | 1 | ||
| 16 | 236-1308740 | Пробка крана | 1 | ||
| 17 | 46 9117 3985 | Шарик Б 5,0-100 | 2 | ||
| 18 | 236-1308745 | Пружина фиксатора | 1 | ||
| 19 | 240-1011085 | Кольцо | 1 | ||
| 20 | 312472-П | Шайба | 5 | ||
| 21 | 45 9144 1118 | Датчик термосиловой ТС 103-1306090-10 | 1 | ||
| 22 | 25 3111 2062 | Кольцо 014-018-25-2-1 | 1 | ||
| 23 | 236-1308722-А | Гайка | 1 | ||
| 24 | 236-1308752 | Прокладка корпуса | 1 | ||
| 25 | 312326-П34 | Шайба | 7 | ||
| 26 | 310096-П29 | Болт | 2 | ||
| 27 | 252006-П29 | Шайба | 1 | ||
| 28 | 236НЕ-1308763 | Трубка отводящая в сборе | 1 | ||
| 29 | 236-1308097 | Кляммер | 1 | ||
| 30 | 240Б-1318124 | Прокладка | 1 | ||
| 31 | 46 9116 2965 | Шарик Б 3-60 | 1 | ||
| 32 | 236-1308728 | Шток фиксатора золотника | 1 | ||
| 33 | 316187-П29 | Пробка | 1 | ||
| 34 | 236НЕ-1308754-А | Трубка подводящая в сборе | 1 | ||
| 35 | 310095-П29 | Болт | 1 | ||
| 36 | 314681-П29 | Штуцер | 1 | ||
* устанавливается один из указанных вариантов
Рисунок 36 – Устройство натяжное
Перечень сборочных единиц и деталей к рисунку 36
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| Ремкомплекты пневмокомпрессора (2) все в каталоге «Ремкомплекты ЯМ3» | |||||||
| 236-3509001 | Р/К НАТЯЖНОГО УСТРОЙСТВА | 1 компл. | |||||
| поз. 8 | 236-1028224 | КОЛЬЦО СТОПОРНОЕ (НАТЯЖН.УСТР) DIN 471 d-17 | 1 | ||||
| поз. 12 | 236-1307107 | КОЛЬЦО ВАЛИКА (ВОЙЛОК) 32*20*4 | 1 | ||||
| поз. 9 | 236-1307148 | КОЛЬЦО УПОРНОЕ(DIN 472 40*1.75) | 1 | ||||
| поз. 14 | 236-3509316-Б | ОСЬ НАТЯЖНОГО УСТР.236 | 1 | ||||
| поз. 7 | 236-3509320 | ПРОКЛАДКА КРЫШКИ ШКИВА (ПОН. 0,6ММ) | 1 | ||||
| поз. 4 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||||
| поз. 15 | 45.9167.5012 | ПРЕСС-МАСЛЕНКА ( 90°) | 1 | ||||
| 6-203А | ПОДШИПНИК (6203.P6Q6) ВПЗ | 2 | |||||
| 236-3509002 | Р/К НАТЯЖНОГО УСТРОЙСТВА (С БОЛТОМ) | 1 компл. | |||||
| поз. 8 | 236-1028224 | КОЛЬЦО СТОПОРНОЕ (НАТЯЖН.УСТР) DIN 471 d-17 | 1 | ||||
| поз. 9 | 236-1307148 | КОЛЬЦО УПОРНОЕ(DIN 472 40*1.75) | 1 | ||||
| поз. 21 | 236-3509308-Б | БОЛТ-НАТЯЖИТЕЛЬ (М12*160*1,25) | 1 | ||||
| поз. 14 | 236-3509316-Б | ОСЬ НАТЯЖНОГО УСТР.236 | 1 | ||||
| поз. 7 | 236-3509320 | ПРОКЛАДКА КРЫШКИ ШКИВА (ПОН. 0,6ММ) | 1 | ||||
| поз. 4 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||||
| 6-60203 | ПОДШИПНИК ВПЗ | 2 | |||||
| 1 | 25 6421 1403 | Ремень зубчатый 1 кл. II-14х 10-937 | 3* | 3* | 3* | ||
| 2 | 236-3509300-А3 | Устройство натяжное в сборе | 1 | 1 | 1 | ||
| 3 | 201460-П29 | Болт | 2 | 2 | 2 | ||
| 4 | 252135-П2 | Шайба | 6 | 6 | 6 | ||
| 5 | 200271-П29 | Болт | 1 | 1 | 1 | ||
| 6 | 236-3509318-В | Крышка | 1 | 1 | 1 | ||
| 7 | 236-3509320 | Прокладка | 1 | 1 | 1 | ||
| 8 | 236-1028224 | Кольцо стопорное | 1 | 1 | 1 | ||
| 9 | 236-1307148 | Кольцо упорное | 1 | 1 | 1 | ||
| 10 | 46 1212 1266** | Подшипник 203А | 2 | 2 | 2 | ||
| 10 | 46 1212 1322** | Подшипник 6-203А | 2 | 2 | 2 | ||
| 11 | 236-3509324-Б | Кольцо распорное | 1 | 1 | 1 | ||
| 12 | 236-1307107 | Кольцо | 1 | 1 | 1 | ||
| 13 | 236-3509312-В | Шкив | 1 | 1 | 1 | ||
| 14 | 236-3509316-Б | Ось шкива | 1 | 1 | 1 | ||
| 15 | 45 9167 5012 | Масленка 2.3.90.Ц6 | 1 | 1 | 1 | ||
| 16 | 250659-П29 | Гайка | 2 | 2 | 2 | ||
| 17 | 204-1308054 | Шайба | 1 | 1 | 1 | ||
| 18 | 236-3509306-А | Кронштейн | 1 | 1 | 1 | ||
| 19 | 252137-П2 | Шайба | 1 | 1 | 1 | ||
| 20 | 250515-П29 | Гайка | 1 | 1 | 1 | ||
| 21 | 236-3509308-Б | Болт-натяжитель в сборе | 1 | 1 | 1 | ||
| 22 | 201454-П29 | Болт | 3 | 3 | 3 | ||
* 2 шт. входят в комплект ЗИП 238НБ-3906012 ** устанавливается один из вариантов
Написать
