Каталог ЯМ3-238НД3/ЯМ3-238НД4/ЯМ3-238НД5. Крепежные детали

← Содержание каталога | Инструмент и подшипники | Номерной указатель →

Крепежные детали (болты, винты, шпильки, гайки, шайбы, шплинты, штифты и др.), применяемые на двигателях: эскизы с обозначением размеров и таблицы размеров. В графе «№ рис.» указаны рисунки, на которых изображена деталь.

Болты
Шпильки
Винты

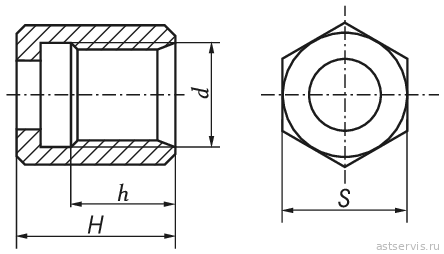

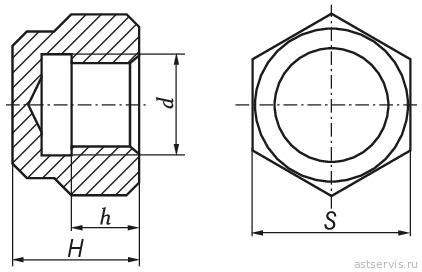

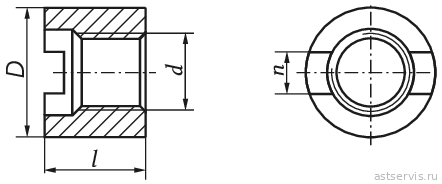

Гайки

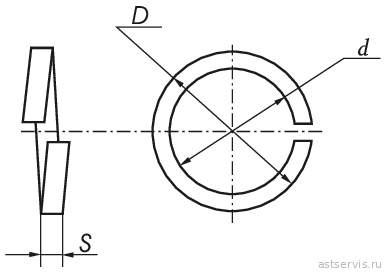

Шайбы

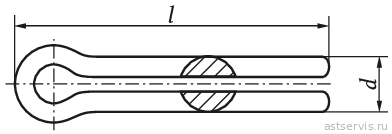

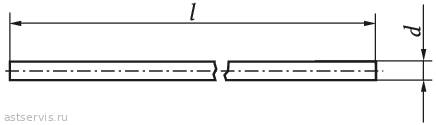

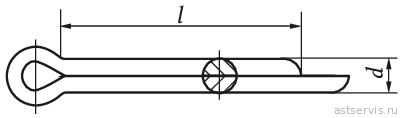

Шплинты

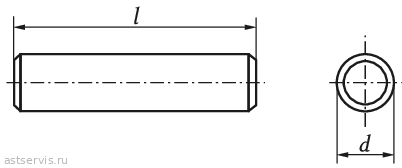

Штифты
Пальцы
Заглушки

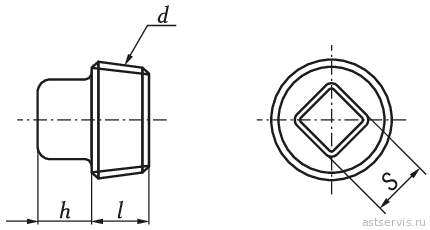

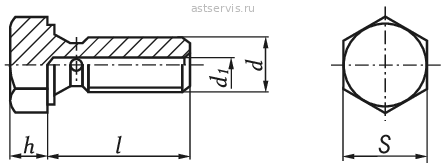

Пробки
Масленки
Шпонки сегментные

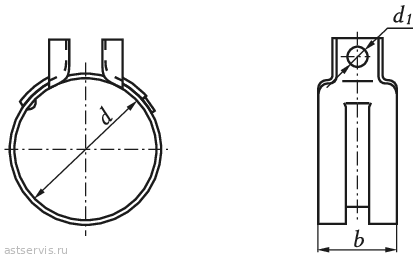

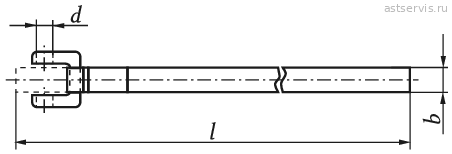

Хомутики
Штуцеры

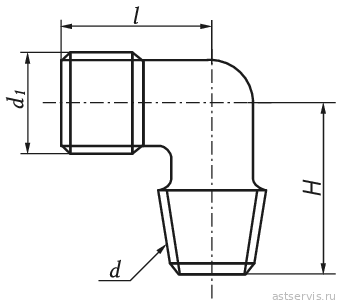

Угольники
Ниппель

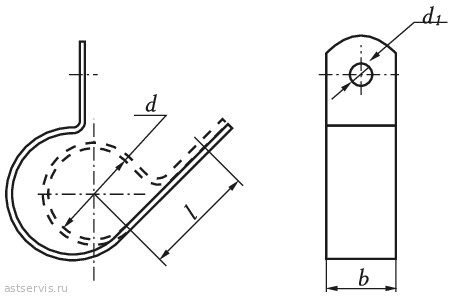

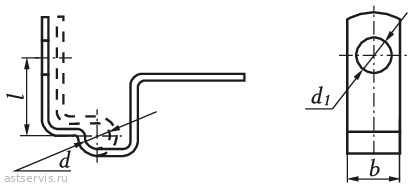

Клямеры
Муфта конусная

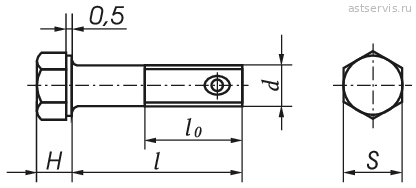

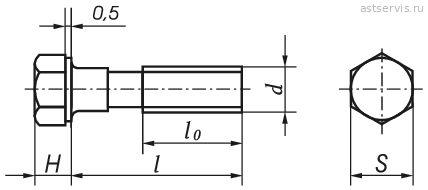

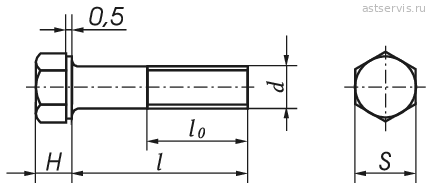

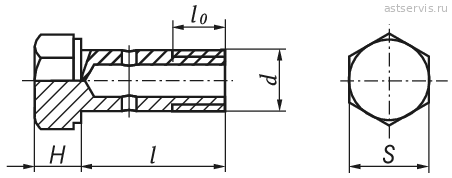

Болты

Обозначение	d	l	l₀	H	S	№ рис.	Цена
200270-П2	М8	55	22	5	12	12
200271-П29	М8	60	22	5	12	35, 36	15 руб.
200273-П2	М8	70	22	5	12	12	20 руб.
200276-П29	М8	85	22	5	12	29, 30	29 руб.
200315-П29	М10	40	26	6	14	9, 24	46 руб.
200320-П29	М10	55	26	6	14	9	45 руб.
200325-П29	М10	80	26	6	14	3	32 руб.
200328-П29	М10	95	26	6	14	3, 25, 34	37 руб.
200458-П29	М10	65	26	6	14	11	117 руб.
200463-П29	М10	85	26	6	14	3	134 руб.
200827-П29	М14	110	34	8	19	3
200853-П29	М14	120	34	8	19	41	292 руб.
310044-П29	М12	50	35	7	17	3	172 руб.
310061-П29	М8	120	27	5	12	30
310086-П29	М10	95	26	6	14	38	159 руб.
310098-П29	М12	50	35	7	17	32	163 руб.
310156-П2	М12	54	30	7	17	12	148 руб.
310228-П	М10	48	26	6	14	9	96 руб.
45 9327 1074	М10	105	26	6	14	34	145 руб.

Обозначение	d	l	l₀	H	S	№ рис.	Цена
201416-П29	М6	12	12	4	10	20	6 руб.
201418-П15	М6	16	16	4	10	20
201418-П29	М6	16	16	4	10	20, 26, 35	7 руб.
201420-П29	М6	20	20	4	10	18, 29, 30	9 руб.
201422-П29	М6	25	18	4	10	16	12 руб.
201426-П29	М6	35	18	4	10	22
201454-П2	М8	16	16	5	12	11
201454-П29	М8	16	16	5	12	3, 36	17 руб.
201456-П2	М8	20	20	5	12	3
201456-П29	М8	20	20	5	12	10, 15, 33, 34	15 руб. аналог: 12 руб.
201457-П29	М8	22	22	5	12	26
201458-П29	М8	25	25	5	12	12, 27, 37, 38	16 руб.
201460-П29	М8	30	22	5	12	17, 35, 36	7 руб.
201464-П2	М8	40	22	5	12	12
201466-П2	М8	45	22	5	12	12
201466-П29	М8	45	22	5	12	27	15 руб.
201468-П29	М8	50	22	5	12	37	15 руб.
201495-П2	М10	20	20	6	14	12, 27
201497-П29	М10	25	25	6	14	27	13 руб.
201499-П29	М10	30	26	6	14	3, 14, 33, 34	60 руб.
201501-П29	М10	40	26	6	14	6	18 руб.
201505-П29	М10	45	26	6	14	13, 26, 37, 38	41 руб.
201563-П29	М12	30	30	7	17	41	22 руб.
201682-П29	М10	40	26	6	14	32	105 руб.
310034-П29	М8	52	22	5	12	34	уточняем
310040-П29	М24	50	38	16	30	6	643 руб.
310062-П29	М6	20	20	4,5	10	21
310103-П29	М10	35	26	6,4	17	15	182 руб.
310111-П29	М10	16	11,5	6,4	17	15	113 руб.
310129-П2	М8	16	13	5	12	7	37 руб.
310130-П2	М10	27	18	7	17	7	43 руб.
310254-П2	М10	115	26	6	14	12	190 руб.
852000-П29	М5	10	10	3,5	14	20
852003-П15	М6	38	38	4,0	10	20
852011-П15	М6	45	20	5	10	22
852011-П29	М6	45	20	5	10	21
852017	М8	90	22	5,5	12	21
45 9348 1571	М10	70	26	6	14	15	190 руб.
45 9348 6557	М10	20	15,5	6	14	15	99 руб.

Обозначение	d l	l₀	H	S	№ рис.	Цена
310095-П29	М14 3	0 14	12	19	35	221 руб.
310096-П2	М14 3	0 14	7	19	3, 16, 27
310096-П29	М14 3	0 14	7	19	35	226 руб.
310260-П2	М14 3	5 19	7	19	16

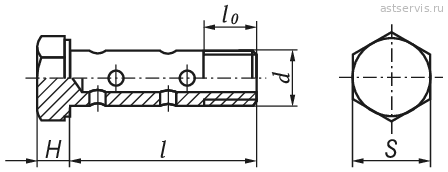

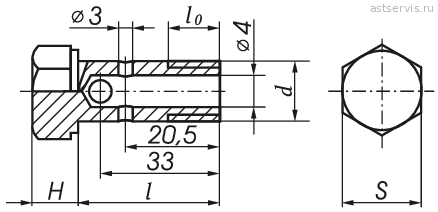

Обозначение	d l	l₀	H	S	№ рис.	Цена	Заказ
310236-П29	М14 48	,5 14	7	19	27	278 руб.

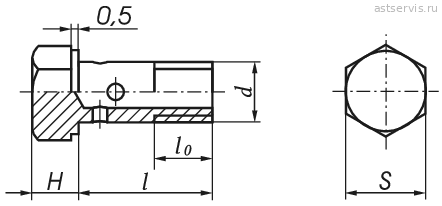

Обозначение	d l	l₀	H	S	№ рис.	Цена	Заказ
310122-П2	М10 2	2 13	4,5	14	3, 16, 21, 27

Обозначение	d l	l₀	H	S	№ рис.	Цена	Заказ
310239-П29	М10 4	0 17	8,5	14	16	276 руб. аналог: 198 руб.

Обозначение	d	l	l₀	H	S	№ рис.	Цена
206513-П2	М8	12	2,8	5,5	12	12
310048-П29	М8	90	22	5,5	10	21
310308-П15	М6	30	30	4,4	10	20
852010-П29	М8	20	20	6,1	12	21	144 руб.

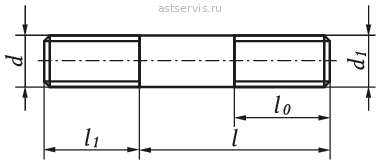

Обозначение	d	l	l₀	H	S	№ рис.	Цена
310248-П2	М8	18	18	5,5	12	12	73 руб.
216235-П29	М8х1,25	М8х1	22	12	15	29, 30	35 руб.
216262-П29	М10х1	М10х1,5	35	15	18	3, 24	63 руб.
216344-П29	М10х1,5	М10х1	75	15	20	3
310420-П2	М16х1	М16х1,5	25	30	30	8
310438-П2	М12х1,75	М12х1,25	92	28	22	23	140 руб.
45 9536 1005	М6х1	М6х1	20	12	15	21
310423-П29	М10х1,5	М10х1	28	16	20	24, 31, 33, 34	105 руб.
216526-П29	М8х1,25	М8х1	22	16	16	31	111 руб.

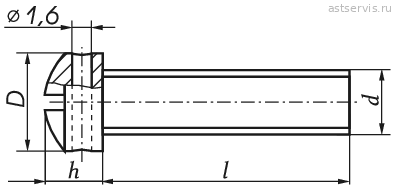

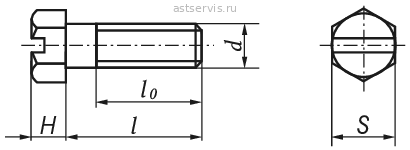

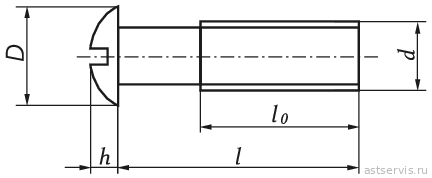

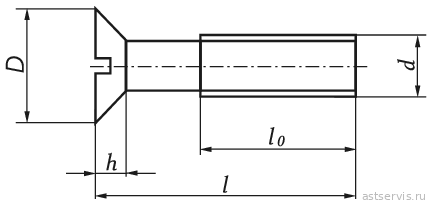

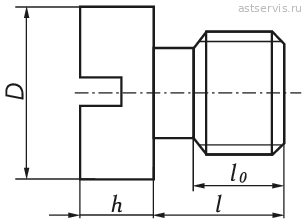

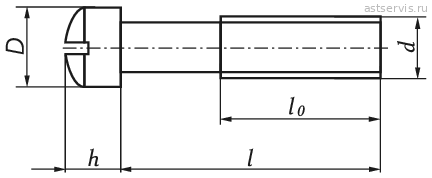

Обозначение	d	l	l₀	h	D	№ рис.	Цена
220048-П29	М4	6	6	3,2	7,0	13	4 руб.
220077-П2	М5	10	10	3,5	8,5	11	4 руб.
220086-П29	М5	30	30	4,0	9,0	4	4 руб.
852378	М6	16	16	6,0	9,0	4
852380-П15	М6	25	25	6,0	9,0	20
852381-П15	М6	50	50	6,0	9,0	20

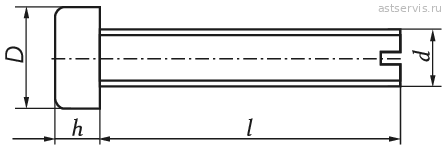

Обозначение	d	l	l₀	h	D	№ рис.	Цена	Заказ
311200-П29	М8	19	15,4	3,6	13	19, 22	101 руб.
45 9414 6081	М5	14	14	2,5	9	34

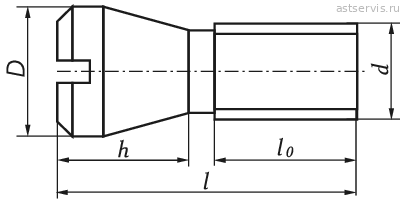

Обозначение	d	l	l₀	h	D	№ рис.
852369-П15	М10х1	8	5	4,0	15	20
310704-П29	М10	14	11	5,0	13,5	22
311253-П15	М8х1	7	5	3,5	12	28

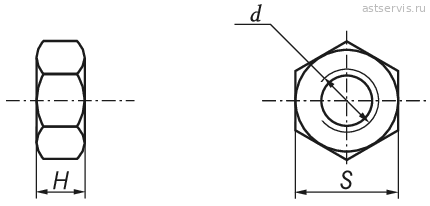

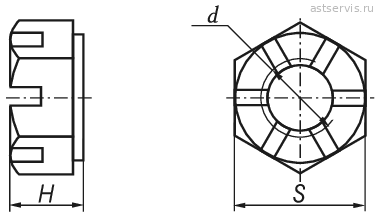

Обозначение	d	H	S	№ рис.	Цена
250508-П29	М6	5	10 2	0, 21, 22	10 руб.
250510-П29	М8	6	14 4		7 руб.
250511-П15	М8х1	6	13 2	0
250511-П29	М8х1	6	13 1	6, 29, 30, 31, 37, 38	17 руб.
250512-П5	М10	8	17 9	26	51 руб. аналог: 8 руб.
250512-П29	М10	8	17 2	5, 37, 38	62 руб.
250513-П29	М10х1	8	17 3	24, 31, 33, 34	13 руб.
250515-П2	М12х1,25	10	19 2	3
250515-П29	М12х1,25	10	19 3	6, 38	16 руб.
250615-П2	М12х1,25	7	19 1	4
250634-П15	М14х1,5	8	22 1	9
250638-П29	М18х1,5	9	27 3	4
250659-П29	М22х1,5	10	32 3	3, 36	193 руб.
250661-П2	М24х2	10	36 1	5	298 руб.
311401-П29	М22х1,5	11	32 3	4	350 руб.
311408-П2	М16х1,5	13	24 8
311412-П2	М27х2	12	46 7
311417-П15	М8х1	5	14 2	3
311423-П5	М16х1,5	16	24 4		256 руб. аналог: 41 руб.
311448-П15	М10х1	5	- 2	1
311511-П15	М12х1	5	17 2	0
311512-П15	М16х1	5	22 2	0
311516-П2	М12х1	8	19 8		170 руб. аналог: 108 руб.
311808-П2	М24х1,5	8	36 1	4	128 руб.
852510	М5	8	36 1	4
45 9556 1057	М10	8	17 1	5	31 руб.
318-85283	М3	3	10 2	1

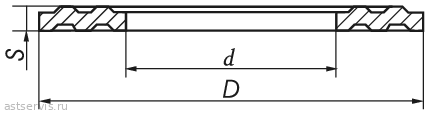

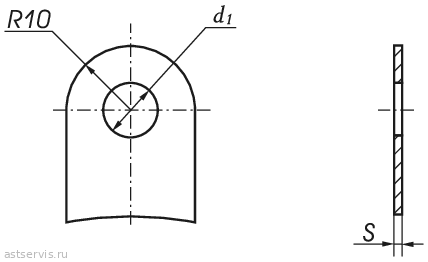

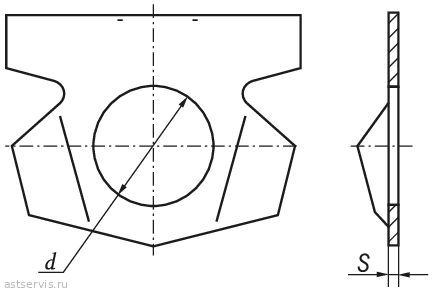

Обозначение	D	d	S	№ рис.	Цена
252004-П29	12,5	6,4	1,4	12	10 руб.
252005-П2	17,5	8,4	1,4	12, 26
252005-П29	17,5	8,4	1,4	27, 34	11 руб.
252006-П29	21,0	10,5	2,0	35, 37, 38	6 руб.
252007-П29	24,0	12,5	2,0	38	9 руб.
252016-П2	28,0	14,5	2,0	3
252038-П29	24,0	8,4	2,0	37	18 руб.
312300-П2	24,0	10,5	3,0	9, 24, 26	54 руб.
312304-П	35,5	21,0	4,5	3	85 руб.
312310-П34	21,0	12,5	1,5	14	41 руб.
312325-П15	20,0	6,5	0,5	21
312326-П34	19,0	14,2	1,5	3, 10, 16, 25, 27, 35	94 руб.
312327-П	24,0	16,5	1,5	21, 22
312347-П15	18,0	12,2	0,8	20
312347-П29	18,0	12,2	0,8	11, 12, 13	16 руб.
312370-П29	11,0	6,5	0,8	20	22 руб.
312382-П	26,0	22,0	1,0	23
312392-П2	33,0	22,0	1,5	8	85 руб.
312399-П2	30,0	16,5	5,0	4	66 руб.
312439-П15	40,0	21,5	0,5	22	39 руб.
312472-П34	23,0	12,0	0,3	4	60 руб.
312472-П	23,0	12,0	0,3	35
312482-П	14,2	10,2	1,5	17
312482-П34	14,2	10,2	1,5	3, 11, 16, 21, 25, 27	85 руб.
312497-П2	37,0	25,0	1,5	14	13 руб.
312630-П	24,0	20,3	1,5	19, 22, 34	63 руб.
312630-П34	24,0	20,3	1,5	25	89 руб.
312632-П2	30,0	16,5	3,0	8
312647-П2	22,0	32,0	53,0	15, 32	85 руб.
312668-П	29,0	21,0	0,5	12	6 руб.
312670-П29	11,0	7,4	5,0	16	54 руб.
312672-П	24,0	12,2	4,0	14
312686-П	24,0	20,3	2,0	24	18 руб.
312696-П29	28,0	10,5	3,0	32	35 руб.
312700-П15	16,0	8,5	2,0	20
852203	10,9	6,3	1,5	22	40 руб.
852204	12,0	8,4	1,5	20, 22, 28	20 руб.
852205	14,0	10,3	1,5	20, 22	117 руб.
852206	19,0	14,3	1,5	22	уточняем
852212	20,6	16,2	1,5	18, 21	153 руб.
852606-П15	45,0	26,5	0,4	22	84 руб.
852621-П15	28,0	20,5	0,6	28
852921	11,0	6,5	0,4	21
852219	5,5	3,5	0,5	22
318-85418	7,8	4,3	0,5	21	35 руб.

Обозначение	D	d	S	№ рис.	Цена
252133-П2	8,3	5,0	1,6	11
252134-П2	10,1	6,1	2,0	16, 29, 30	4 руб.
252134-П29	10,1	6,1	2,0	18, 20, 21, 22
252135-П2	13,1	8,1	2,5	3, 4, 10, 11, 12, 15, 16, 17, 21, 26, 27, 29, 30, 31, 34, 35, 36, 37, 38	4 руб.
252136-П2	17,1	10,1	3,5	3, 9, 12, 13, 14, 24, 25, 33, 34, 37, 38	12 руб.
252137-П2	20,1	12,1	4	3, 12, 36, 38, 41	16 руб.
252138-П2	23,2	14,2	4,5	41	18 руб.
252154-П2	10,1	6,1	1,4	35	5 руб.
252154-П29	10,1	6,1	1,4	20, 21	4 руб.
252156-П2	16,1	10,1	2	7, 27	4 руб.
252160-П2	30	18,5	2	34

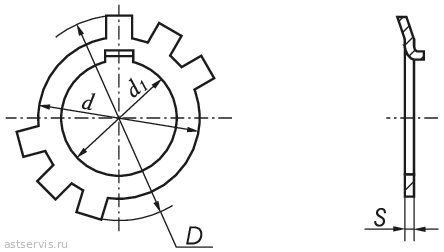

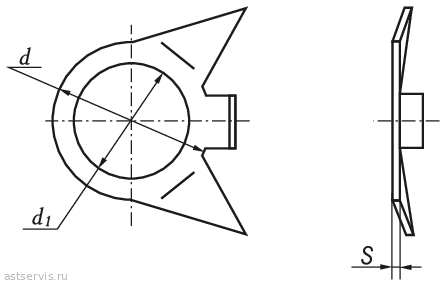

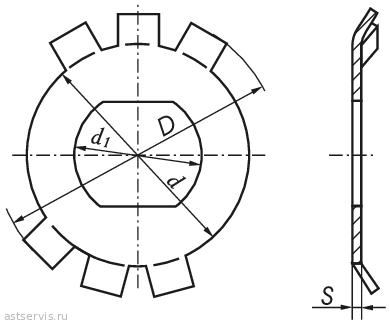

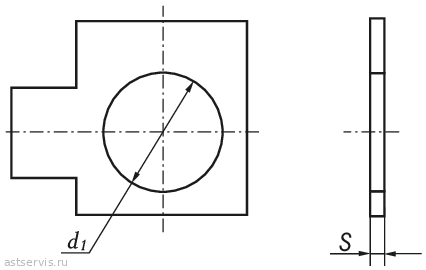

Обозначение	D	d	d₁	S
258012-П15	1,8	12	20
258013-П29	1,8	16	12	35 руб.
258039-П29	2,7	20	4	5 руб.
258071-П29	4,6	45	12

Обозначение	D	S	№ рис.	Цена
313933-П	30	17	6
313934-П	28	11	4	206 руб. аналог: 215 руб.
313992-П	35	11	4	224 руб. аналог: 231 руб.
313955-П15	17	10,5	20

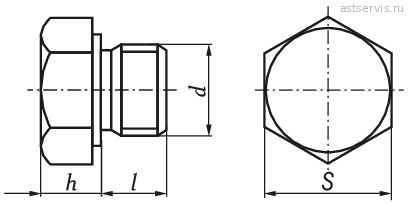

Обозначение	D	S	№ рис.	Цена	Заказ
316147-П29	М20х1,5	11	6	24	24	224 руб.
316180-П2	М24х2	15	12	32	10	231 руб.
316187-П29	М14х1,5	10	6	19	35

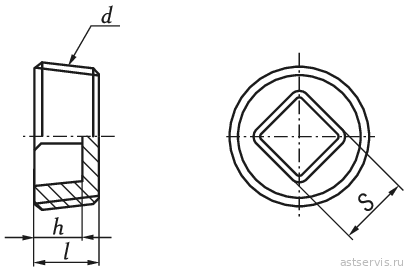

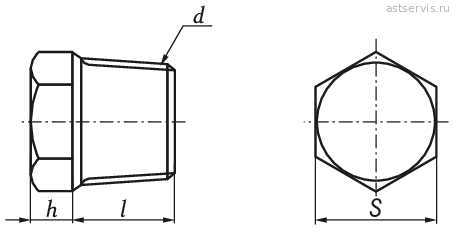

Обозначение	D	S	№ рис.	Цена	Заказ
316135-П2	К 3/8"	12	8	9	11, 12	214 руб.
316139-П2	К 1/2"	14	8	9	13	222 руб.

Обозначение	d		S	№ рис.	Цена	Заказ
852882-П15	М10х1	12,5	3	5,5	14	22
316184-П29	М10х1,5	11	4	5	14	17, 25	137 руб.

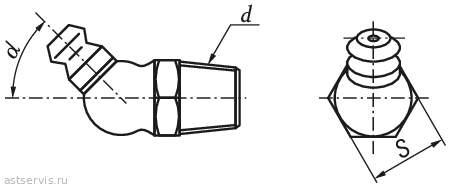

Обозначение	d		S	№ рис.	Цена	Заказ
45 9167 5005	К1/8”	450	12	3	51 руб.
45 9167 5012	К1/8”	900	12	36

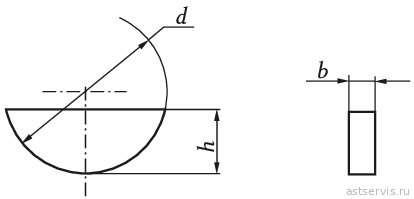

Обозначение	d	b	h	№ рис.	Цена
314003-П	13	3	5	20	156 руб.
314006-П2	32	10	14	6	847 руб.
314008-П2	22	6	9,5	7, 33
314019-П	16	4	6,5	22
314042-П2	22	6	9	15
852800	19	5	7,5	22
45 9824 6257	16	3	6,5	12	35 руб.
45 9824 6263	19	5	7,5	34	59 руб.

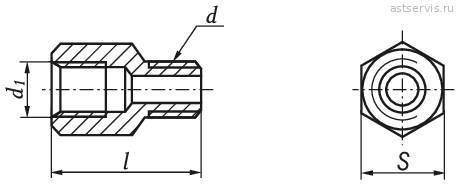

Обозначение	d	b	h	№ рис.	Цена	Заказ
314612-П29	К 1/4"	16х1,5	34	17	12	104 руб.
314678-П29	16х1,5	18х1	32	19	27	138 руб.

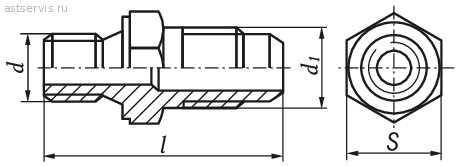

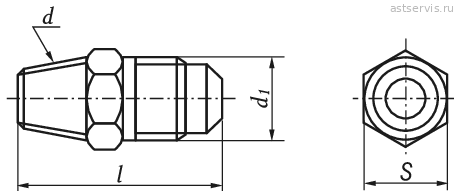

Обозначение	d	d₁	l	H	№ рис.	Цена	Заказ
314537-П	К 1/4"	16х1,5	23,5	27	11, 12	437 руб.
314537-П29	К 1/4"	16х1,5	23,5	27	30	445 руб.

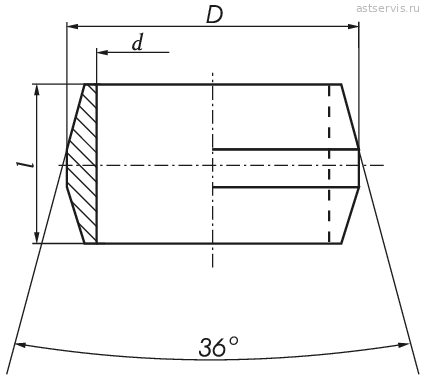

Обозначение	D	d	l	№ рис.	Цена	Заказ
315450-П29	15	9	30	18	4	39 руб.
315352-П29	6	7	11,5	13	27	уточняем
