Дизельные двигатели ЯМ3-7511.10, ЯМ3-7512.10, ЯМ3-7514.10

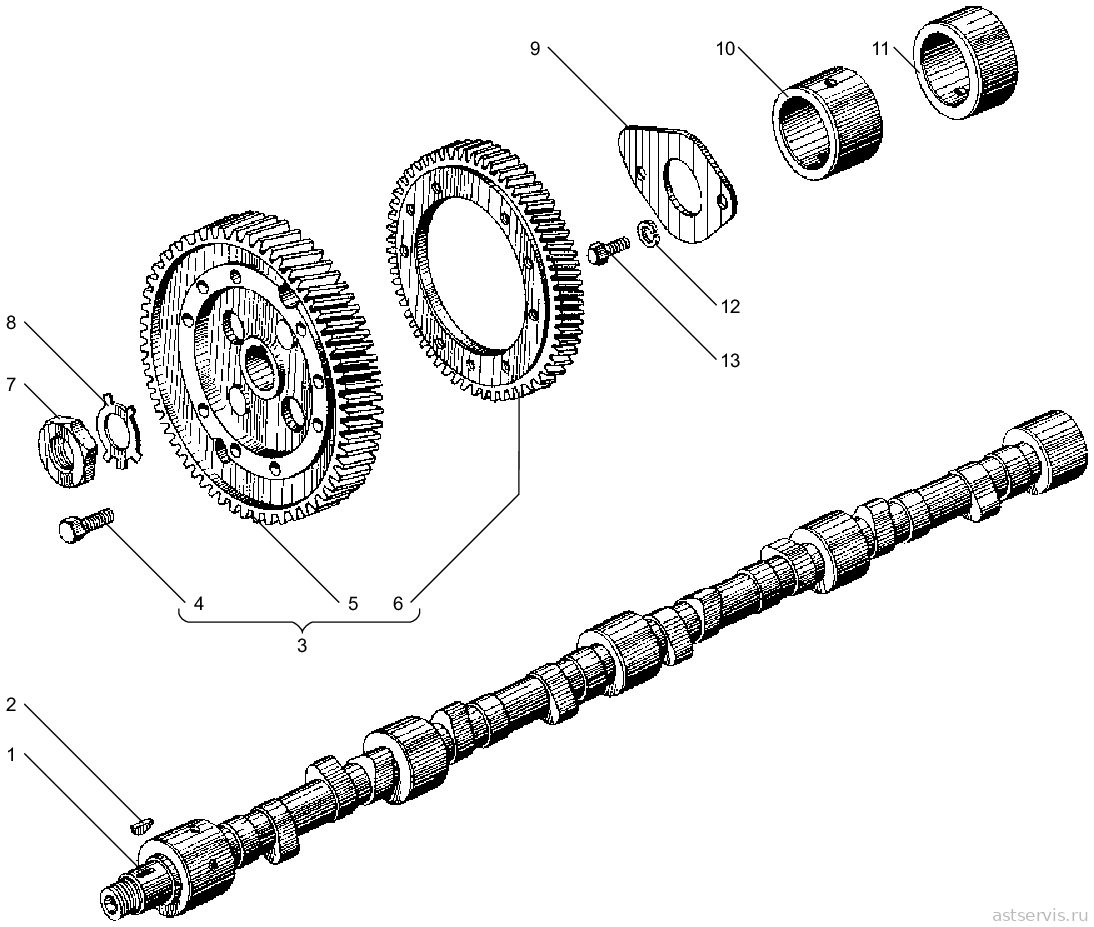

Рисунок 8 – Вал распределительный

Рисунок 8 – Вал распределительный
Перечень сборочных единиц и деталей к рисунку 8
№ поз.ОбозначениеНаименованиеКол-во на двигатель ЯМ3, шт.ЦенаЗаказ
7511.10
Ремкомплекты газораспределительного механизма (3) все в каталоге «Ремкомплекты ЯМ3»
236-1006001Р/К РАСПРЕД.ВАЛА ЯМ3 2361 компл.
4 785 руб.
236-1006026-АВТУЛКА Р/ВАЛА ПЕРЕДН1
1 714 руб.
поз. 11236-1006037-АВТУЛКА РАСПРЕД.ВАЛА3
1 634 руб.
поз. 9236-1006236-БФЛАНЕЦ УПОРН.Р/ВАЛА1
919 руб.
252156-П2ШАЙБА ГРОВЕРНАЯ (10,1*16,1*2)6
4 руб.
поз. 13310129-П2БОЛТ М8 Х 16 (201454-П29)2
37 руб.
310130-П2БОЛТ М10Х1Х276
43 руб.
311412-ПГАЙКА М27х21
312538-П2ШАИБА 22х8,2х1,2 (РАСПРЕД.ВАЛА)2
9 руб.
312580-П15ШАЙБА 271
314008-П2ШПОНКА 22*6*9,51
236-1006002Р/К РАСПРЕД.ВАЛА ЯМ3 (ГАЙКА,ШАЙБА)1 компл.
440 руб.
311412-ПГАЙКА М27х21
312580-П15ШАЙБА 271
236-1006002-05Р/К РАСПРЕДВАЛА ЯМ3-236,238,7511(ШПОН.ШАЙБА,ГАЙКА)1 компл.
501 руб.
311412-ПГАЙКА М27х21
312580-П15ШАЙБА 271
314008-П2ШПОНКА 22*6*9,51
17511-1006015Вал распределительный1
18 474 руб.
24598246266Шпонка 6х91
37511-1006200Шестерня распределительного вала в сборе1
4310110-П2Болт9
140 руб.
57511-1006214Шестерня распределительного вала1
67511-1029116Шестерня ведущая1
7311412-П2Гайка1
8312580-П2Шайба1
26 руб.
9236-1006236-БФланец упорный1
919 руб.
107511-1006026Втулка передняя1
1 739 руб.
11236-1006037-АВтулка4
1 634 руб.
12252135-П2Шайба2
4 руб.
13310129-П2Болт2
37 руб.
наверх ↑

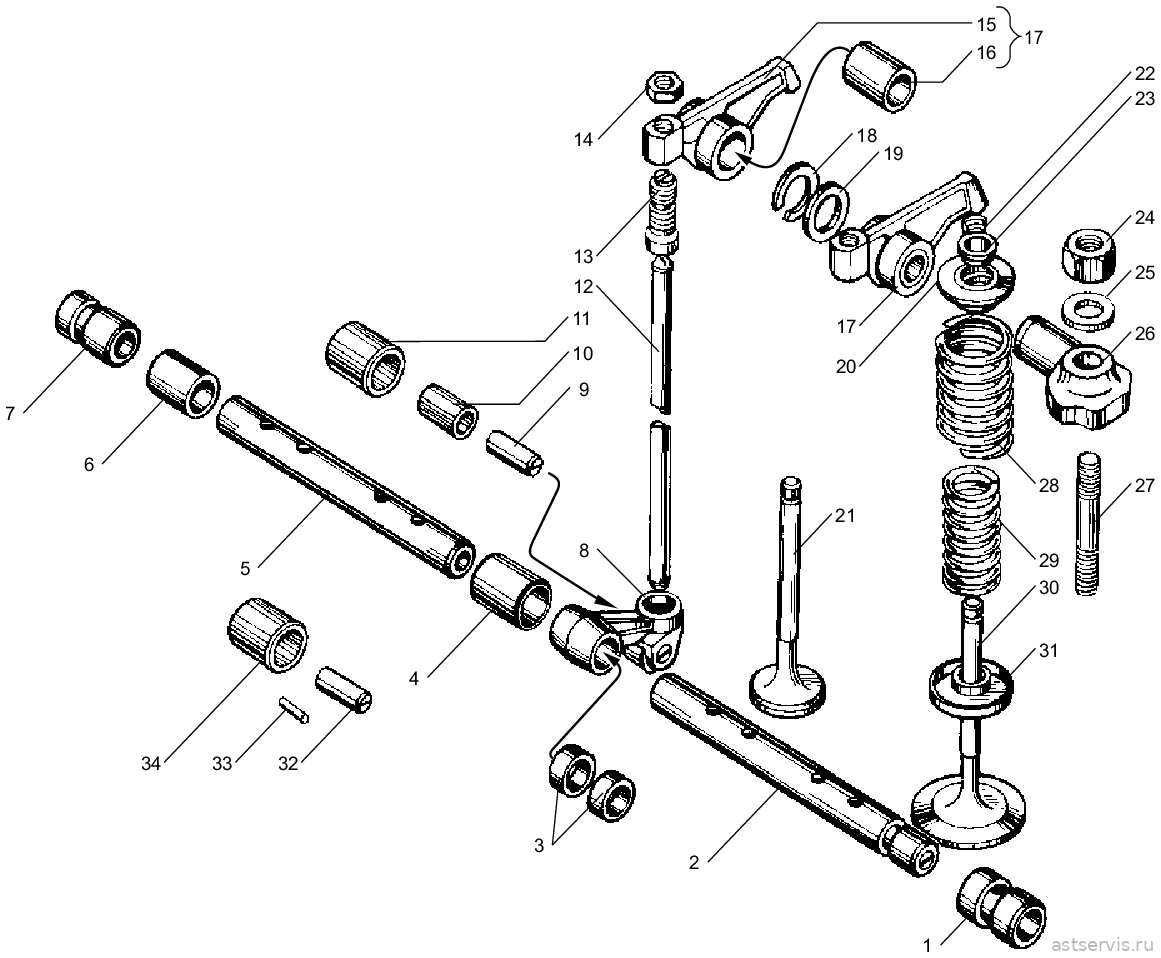

Рисунок 9 – Клапаны и толкатели

Рисунок 9 – Клапаны и толкатели
Перечень сборочных единиц и деталей к рисунку 9
№ поз.ОбозначениеНаименованиеКол-во на двигатель ЯМ3, шт.ЦенаЗаказ
7511.10
Ремкомплекты газораспределительного механизма (16) все в каталоге «Ремкомплекты ЯМ3»
236-1007001Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,КЛАП)1 компл.
2 255 руб.
аналог: 1 830 руб.

236-1007010-В2КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,11
977 руб.
236-1007015-В6КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,61
996 руб.
236-1007020ПРУЖИНА КЛАП.НАРУЖН.2
поз. 29236-1007021-АПРУЖИНА КЛАП.ВНУТР.2
270 руб.
поз. 20236-1007024-ВТАРЕЛКА ПРУЖ.КЛАП.2
139 руб.
236-1007025-БШАЙБА ПРУЖИН.КЛАПАНА2
поз. 23236-1007026-БВТУЛКА ТАР.ПРУЖ.КЛАП2
126 руб.
поз. 22236-1007028-АСУХАРЬ КЛАПАНА4
70 руб.
аналог: 21 руб.

236-1007262МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА1
176 руб.
аналог: 11 руб.

236-1007001-01Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,НА 1 КЛАП)1 компл.
649 руб.
аналог: 593 руб.

236-1007020ПРУЖИНА КЛАП.НАРУЖН.1
поз. 29236-1007021-АПРУЖИНА КЛАП.ВНУТР.1
270 руб.
поз. 20236-1007024-ВТАРЕЛКА ПРУЖ.КЛАП.1
139 руб.
236-1007025-БШАЙБА ПРУЖИН.КЛАПАНА1
поз. 23236-1007026-БВТУЛКА ТАР.ПРУЖ.КЛАП1
126 руб.
поз. 22236-1007028-АСУХАРЬ КЛАПАНА2
70 руб.
аналог: 21 руб.

236-1007262МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА1
176 руб.
аналог: 11 руб.

236-1007001-02Р/К ЗАМЕНЫ КЛАПАНОВ(ПРУЖ, ТАРЕЛ, КЛАПАНА ЗАВОД)1 компл.
584 руб.
236-1007010-В2(ЗАВОД)КЛАПАН ВПУСКНОЙ1
236-1007015-В6(ЗАВОД)КЛАПАН ВЫПУСКНОЙ1
236-1007020ПРУЖИНА КЛАП.НАРУЖН.2
поз. 29236-1007021-АПРУЖИНА КЛАП.ВНУТР.2
270 руб.
поз. 20236-1007024-ВТАРЕЛКА ПРУЖ.КЛАП.2
139 руб.
236-1007025-БШАЙБА ПРУЖИН.КЛАПАНА2
поз. 23236-1007026-БВТУЛКА ТАР.ПРУЖ.КЛАП2
126 руб.
поз. 22236-1007028-АСУХАРЬ КЛАПАНА4
70 руб.
аналог: 21 руб.

236-1007262МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА1
176 руб.
аналог: 11 руб.

236-1007001-10Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,НА 2 КЛАП)1 компл.
1 298 руб.
аналог: 1 176 руб.

236-1007020ПРУЖИНА КЛАП.НАРУЖН.2
поз. 29236-1007021-АПРУЖИНА КЛАП.ВНУТР.2
270 руб.
поз. 20236-1007024-ВТАРЕЛКА ПРУЖ.КЛАП.2
139 руб.
236-1007025-БШАЙБА ПРУЖИН.КЛАПАНА2
поз. 23236-1007026-БВТУЛКА ТАР.ПРУЖ.КЛАП2
126 руб.
поз. 22236-1007028-АСУХАРЬ КЛАПАНА4
70 руб.
аналог: 21 руб.

236-1007262МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА1
176 руб.
аналог: 11 руб.

236-1007001-11Р/К ЗАМЕНЫ КЛАПАНОВ (КЛАПАНА,СУХАРИ,МАНЖЕТА)1 компл.
1 243 руб.
236-1007010-В2КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,11
977 руб.
236-1007015-В6КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,61
996 руб.
поз. 22236-1007028-АСУХАРЬ КЛАПАНА4
70 руб.
аналог: 21 руб.

236-1007262МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА1
176 руб.
аналог: 11 руб.

236-1007001-12Р/К ЗАМЕНЫ КЛАПАНОВ (КЛАП,СУХАРИ,МАНЖЕТА) ЗАВОД1 компл.
4 565 руб.
236-1007010-В2(ЗАВОД)КЛАПАН ВПУСКНОЙ1
236-1007015-В6(ЗАВОД)КЛАПАН ВЫПУСКНОЙ1
поз. 22236-1007028-АСУХАРЬ КЛАПАНА4
70 руб.
аналог: 21 руб.

236-1007262МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА1
176 руб.
аналог: 11 руб.

236-1007001-20Р/К КРЕПЛЕНИЯ ОСИ КОРОМЫСЕЛ1 компл.
143 руб.
поз. 27310420-П2ШПИЛЬКА М16*1 - М16*1,5. (85мм)1
поз. 24311408-П2ГАЙКА1
поз. 25312399-П2ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 30*16,5*51
66 руб.
236-1007002Р/К ГАЗОРАСПРЕД. МЕХАН.(ПОЛНЫЙ НА 2 КЛАП)1 компл.
5 115 руб.
201-1007190РОЛИК ТОЛКАТЕЛЯ2
201-1007194ОСЬ РОЛИКА ТОЛКАТ.2
149 руб.
201-1007196РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А552
236-1007010-В2КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,11
977 руб.
236-1007015-В6КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,61
996 руб.
236-1007020ПРУЖИНА КЛАП.НАРУЖН.2
поз. 29236-1007021-АПРУЖИНА КЛАП.ВНУТР.2
270 руб.
поз. 20236-1007024-ВТАРЕЛКА ПРУЖ.КЛАП.2
139 руб.
236-1007025-БШАЙБА ПРУЖИН.КЛАПАНА2
поз. 23236-1007026-БВТУЛКА ТАР.ПРУЖ.КЛАП2
126 руб.
поз. 22236-1007028-АСУХАРЬ КЛАПАНА4
70 руб.
аналог: 21 руб.

236-1007103КОЛЬЦО УПОР.ОСИ КОРОМЫС.2
поз. 16236-1007118 ВВТУЛКА КОРОМЫСЛА КЛАПАНА2
поз. 13236-1007148-БВИНТ РЕГУЛИР.КОРОМЫС2
172 руб.
поз. 3236-1007186ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630)4
174 руб.
236-1007262МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА1
176 руб.
аналог: 11 руб.

311516-П15ГАЙКА ВИНТА РЕГУЛИР. М12х12
236-1007002-02Р/К ГАЗОРАСПРЕД. МЕХАН.(ПОЛНЫЙ НА 2 КЛАП) ЗАВОД1 компл.
8 910 руб.
201-1007190РОЛИК ТОЛКАТЕЛЯ2
201-1007194ОСЬ РОЛИКА ТОЛКАТ.2
149 руб.
201-1007196РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А552
236-1007010-В2(ЗАВОД)КЛАПАН ВПУСКНОЙ1
236-1007015-В6(ЗАВОД)КЛАПАН ВЫПУСКНОЙ1
236-1007020ПРУЖИНА КЛАП.НАРУЖН.2
поз. 29236-1007021-АПРУЖИНА КЛАП.ВНУТР.2
270 руб.
поз. 20236-1007024-ВТАРЕЛКА ПРУЖ.КЛАП.2
139 руб.
236-1007025-БШАЙБА ПРУЖИН.КЛАПАНА2
поз. 23236-1007026-БВТУЛКА ТАР.ПРУЖ.КЛАП2
126 руб.
поз. 22236-1007028-АСУХАРЬ КЛАПАНА4
70 руб.
аналог: 21 руб.

поз. 18236-1007103-АКОЛЬЦО СТОПОРНОЕ2
122 руб.
поз. 16236-1007118 ВВТУЛКА КОРОМЫСЛА КЛАПАНА2
поз. 13236-1007148-БВИНТ РЕГУЛИР.КОРОМЫС2
172 руб.
поз. 3236-1007186ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630)4
174 руб.
236-1007262МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА1
176 руб.
аналог: 11 руб.

311516-П15ГАЙКА ВИНТА РЕГУЛИР. М12х12
236-1007003Р/К ЗАМЕНЫ ВПУСК.КЛАПАНОВ НА ДВ.ЯМ3-236(МАНЖЕТЫ)1 компл.
61 руб.
236-1007262МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА6
176 руб.
аналог: 11 руб.

236-1007003(СИЛ)Р/К ЗАМЕНЫ ВПУСК.КЛАПАНОВ НА ДВ.ЯМ3-236(МАНЖЕТЫ СИЛ)1 компл.
110 руб.
236-1007262(СИЛ)МАНЖЕТА КЛАПАНА СИЛИКОН ЗЕЛЕНАЯ6
236-1007004К-Т ВТУЛОК ОСИ ТОЛКАТЕЛЯ ЯМ3-2361 компл.
4 125 руб.
поз. 7236-1007244ВТУЛКА ОСИ ТОЛКАТ.1
поз. 4236-1007246ВТУЛКА ОСИ ТОЛКАТ.2
поз. 1236-1007247-БВТУЛКА ОСИ ТОЛКАТ.1
506 руб.
поз. 6236-1007248ВТУЛКА ОСИ ТОЛКАТ.3
236-1007005Р/К ГАЗ.МЕХАН.(ВТУЛКИ МЕДЬ,ВИНТ,ОСЬ ТОЛК.ШТАНГА)1 компл.
4 620 руб.
201-1007190РОЛИК ТОЛКАТЕЛЯ2
201-1007194ОСЬ РОЛИКА ТОЛКАТ.2
149 руб.
201-1007196РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А552
236-1007103КОЛЬЦО УПОР.ОСИ КОРОМЫС.2
поз. 16236-1007118 ВВТУЛКА КОРОМЫСЛА КЛАПАНА2
поз. 13236-1007148-БВИНТ РЕГУЛИР.КОРОМЫС2
172 руб.
236-1007176-АШТАНГА ТОЛКАТЕЛЯ2
поз. 3236-1007186ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630)4
174 руб.
311516-П15ГАЙКА ВИНТА РЕГУЛИР. М12х12
236-1007005-01Р/К ДЛЯ РЕМОНТА ТОЛКАТЕЛЯ (ОСЬ, РОЛИК, ИГОЛ.)1 компл.
457 руб.
201-1007190РОЛИК ТОЛКАТЕЛЯ1
201-1007194ОСЬ РОЛИКА ТОЛКАТ.1
149 руб.
201-1007196РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А526
236-1007006Р/К ГАЗОРАСПРЕД. МЕХАН.(ТОЛК, ШТАНГА,ВИНТ)1 компл.
2 805 руб.
поз. 13236-1007148-БВИНТ РЕГУЛИР.КОРОМЫС1
172 руб.
236-1007176-АШТАНГА ТОЛКАТЕЛЯ1
236-1007180ТОЛКАТЕЛЬ В СБОРЕ1
311516-П15ГАЙКА ВИНТА РЕГУЛИР. М12х11
236-1007262 (А3)Комплект манжет клапанов в сборе Строймаш (А3)1 компл.
314 руб.
СТР 236-1007268Манжета уплотнительная клапана (ГНИ-75)6
1236-1007247-БВтулка оси толкателей задняя1
506 руб.
2236-1007236Ось толкателей крайняя с пробкой в сборе2
1 141 руб.
3236-1007186Втулка толкателя32
174 руб.
4236-1007246Втулка оси толкателей промежуточная3
5236-1007242Ось толкателей средняя2
1 130 руб.
6236-1007248Втулка толкателей распорная4
7236-1007244Втулка оси толкателей передняя1
87511-1007180Толкатель в сборе16
2 285 руб.
аналог: 795 руб.

9236-1007194-АОсь ролика16
107511-1007199Втулка ролика16
343 руб.
117511-1007190Ролик толкателя16
285 руб.
12236-1007176-А2Штанга толкателя16
566 руб.
аналог: 585 руб.

13236-1007148-БВинт регулировочный16
172 руб.
14311516-П2Гайка16
170 руб.
аналог: 108 руб.

157511-1007146Коромысло клапана16
—236-1007146-В2*Коромысло клапана16
16236-1007118-ВВтулка коромысла16
337 руб.
17236-1007144-В2*Коромысло клапана с втулкой в сборе16
1 200 руб.
177511-1007144Коромысло клапана с втулкой в сборе16
1 050 руб.
18236-1007103-АКольцо пружинное16
122 руб.
19312392-П2Шайба16
85 руб.
20236-1007024-ВТарелка пружин16
139 руб.
21236-1007015-В5*Клапан выпускной8
996 руб.
—236-1007015-В6*Клапан выпускной8
996 руб.
22236-1007028-АСухарь32
70 руб.
аналог: 21 руб.

23236-1007026-БВтулка тарелки16
126 руб.
24311408-П2Гайка16
25312399-П2Шайба16
66 руб.
26236-1007091-Б2Ось коромысла в сборе16
1 091 руб.
27310420-П2Шпилька16
287511-1007020Пружина наружная16
304 руб.
аналог: 219 руб.

29236-1007021-АПружина внутренняя16
270 руб.
307511-1007010Клапан впускной8
1 003 руб.
аналог: 375 руб.

—236-1007010-В2*Клапан впускной—
977 руб.
317511-1007025Шайба пружин16
79 руб.
* для двигателей с общими головками цилиндров
** устанавливается один из вариантов
наверх ↑

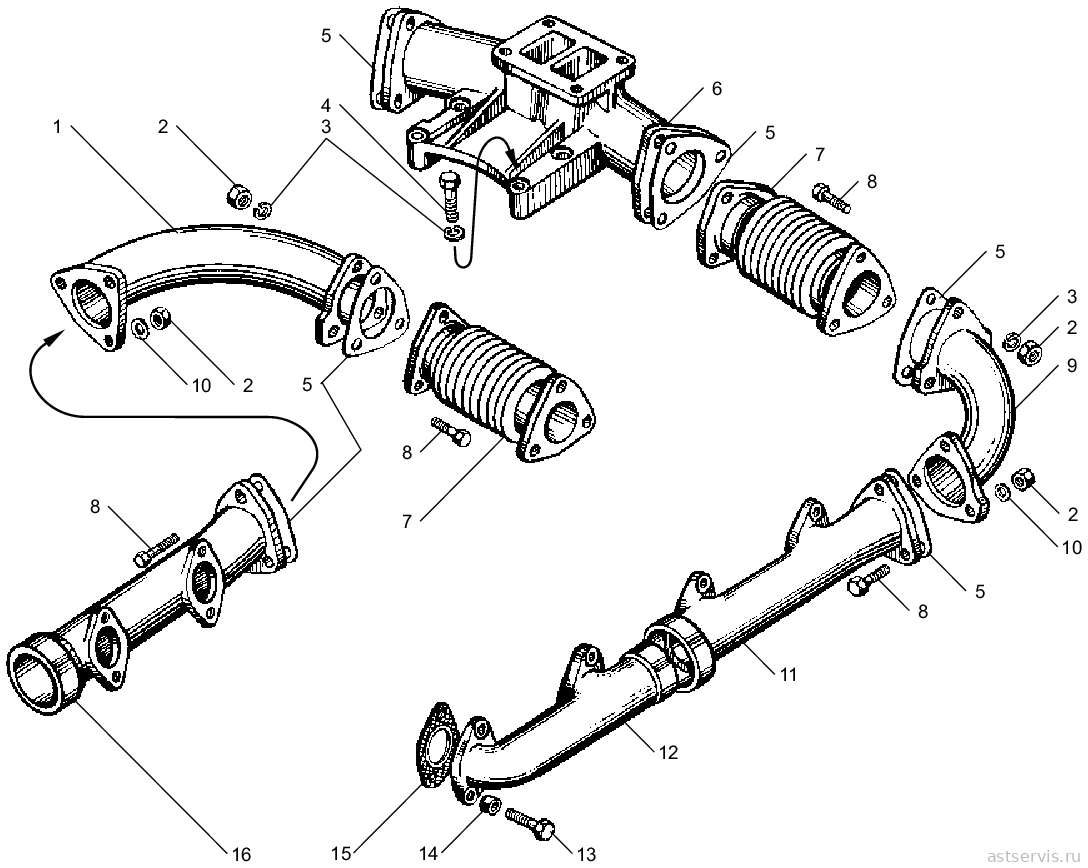

Рисунок 10 – Коллекторы выпускные

Рисунок 10 – Коллекторы выпускные
Перечень сборочных единиц и деталей к рисунку 10
№ поз.ОбозначениеНаименованиеКол-во на двигатель ЯМ3, шт.ЦенаЗаказ
7511.10
Ремкомплекты впуска, наддува и выпуска (3) все в каталоге «Ремкомплекты ЯМ3»
7511-1008001-05Р/К ВЫПУСКНОГО КОЛЛЕКТОРА (МЕТИЗ, ПРОКЛАДКИ)1 компл.
3 080 руб.
201505-П29БОЛТ М10Х1,5Х454
41 руб.
238НБ-1008054ПРОКЛАДКА СИЛЬФОНА (ОБЛИЦОВКА)4
24 руб.
поз. 15238Ф-1008027ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)8
220 руб.
аналог: 32 руб.

238Ф-1118158ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ)1
278 руб.
аналог: 80 руб.

поз. 13240Н-1008504БОЛТ КРЕПЛ.КОЛЛЕКТ.16
305 руб.
аналог: 60 руб.

поз. 14240Н-1008510ВТУЛКА БОЛТА КРЕПЛ.16
201 руб.
аналог: 44 руб.

поз. 2250512-П5ГАЙКА ВЫПУС.КОЛЛ. М10 (МЕДЬ)22
51 руб.
аналог: 8 руб.

поз. 3252136-П2ШАЙБА ГРОВЕР.17,1х10,1х3,512
12 руб.
поз. 8310228-ПБОЛТ М10Х4818
96 руб.
поз. 10312300-П2ШАЙБА 24х10,5х3 ВЫПУСКН.КОЛ.10
54 руб.
64227-1203020ПРОКЛАДКА ТКР1
поз. 57511.1008058ПРОКЛАДКА ФЛАНЦА (СТАЛЬ) 236БЕ-10080582
7511-1008002-07Р/К ВЫПУСКНОГО КОЛЛЕКТОРА ДВ. ЯМ3-75111 компл.
462 руб.
238Н-1008058ПР-КА ГАЗОПРОВОДА (ОКАНТОВКА)2
238НБ-1008054ПРОКЛАДКА СИЛЬФОНА (ОБЛИЦОВКА)4
24 руб.
поз. 15238Ф-1008027ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)8
220 руб.
аналог: 32 руб.

238Ф-1118158ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ)1
278 руб.
аналог: 80 руб.

7511-1008002-08Р/К ВЫПУСКНОГО КОЛЛЕКТОРА ЯМ3-7511 (СТАЛЬ)1 компл.
550 руб.
аналог: 390 руб.

поз. 15238Ф-1008027ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)8
220 руб.
аналог: 32 руб.

238Ф-1118158ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ)1
278 руб.
аналог: 80 руб.

поз. 57511.1008058ПРОКЛАДКА ФЛАНЦА (СТАЛЬ) 236БЕ-10080586
17511-1008043Труба подводящая правая1
2250512-П5Гайка18
51 руб.
аналог: 8 руб.

3252136-П2Шайба16
12 руб.
4200320-П29Болт4
45 руб.
57511-1008058Прокладка6
379 руб.
аналог: 54 руб.

6238Ф-1008482Патрубок-кронштейн1
9 572 руб.
7238НБ-1008088-АСильфон2
4 997 руб.
8310228-ПБолт18
96 руб.
97511-1008042Труба подводящая левая1
10312300-П2Шайба6
54 руб.
117511-1008026Коллектор выпускной левый задний1
6 748 руб.
12238Ф-1008022Коллектор выпускной передний2
5 757 руб.
13240Н-1008504Болт16
305 руб.
аналог: 60 руб.

14240Н-1008510Втулка16
201 руб.
аналог: 44 руб.

15238Ф-1008027Прокладка8
220 руб.
аналог: 32 руб.

167511-1008025Коллектор выпускной правый задний1
6 373 руб.
наверх ↑

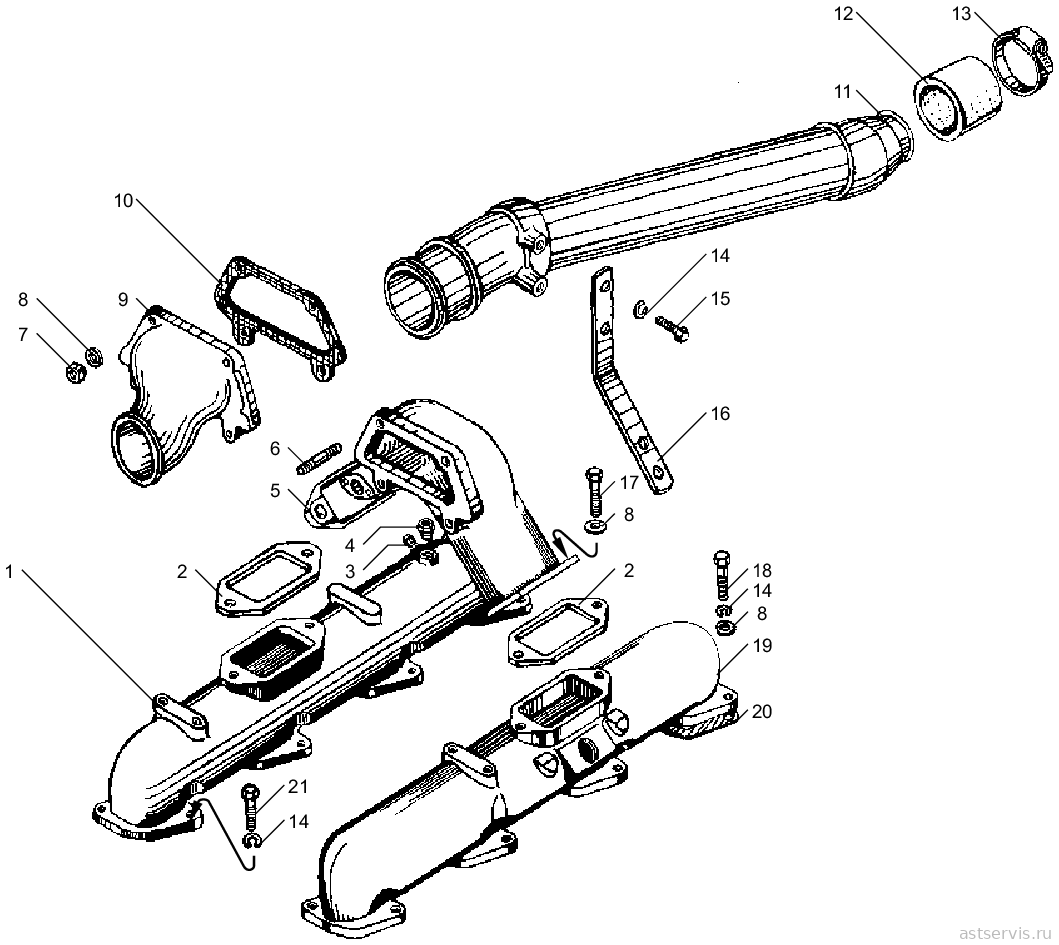

Рисунок 32 – Коллекторы впускные

Рисунок 32 – Коллекторы впускные
Перечень сборочных единиц и деталей к рисунку 32
№ поз.ОбозначениеНаименованиеКол-во на двигатель ЯМ3, шт.ЦенаЗаказ
7511.10
Ремкомплекты впуска, наддува и выпуска (2) все в каталоге «Ремкомплекты ЯМ3»
7511-1115001Р/К ВПУСКНОГО ТРУБОПР.(ЯМ3-7511.10) РАЗ.ГБЦ1 компл.
660 руб.
238Б-1115026ПР-КА ВПУСК. КОЛ. 7511 (ПОН. 3,0мм)8
поз. 10238Ф-1115132ПР-КА СОЕДИНИТ.ПАТРУБКА (ПМБ. 3,0мм)1
92 руб.
поз. 27511.1115036ПР-КА СОЕД.ПАТРУБКА 7511 (РТИ, АРМИРОВ.)2
7511-1115003-05Р/К ВПУСКНОГО ТРУБОПР. СОЕД. С ТКР (РУКАВ, ХОМУТ)1 компл.
451 руб.
поз. 12238Ф-1115048РУКАВ СОЕД.ВПУСК.КОЛ. (РЕЗИНА) 76х86-801
288026-П29СХ0МУТ (78-101)2
17511-1115020Коллектор впускной правый1
27511-1115036Прокладка2
278 руб.
аналог: 168 руб.

3316105-П29Пробка1
235 руб.
4316603-П29Ввертыш1
235 руб.
57511-1115032Патрубок соединительный1
7 326 руб.
6216262-П29Шпилька4
63 руб.
7250513-П29Гайка4
13 руб.
8312300-П2Шайба16
54 руб.
97511-1115128Патрубок впускной1
7 910 руб.
10238Ф-1115132Прокладка1
92 руб.
117511-1115280Труба соединительная в сборе1
12238Ф-1115048Рукав1
138.8394*Хомут червячный АВА 77-95-С7/12-W14
138.8396*Хомут червячный TORRO S70-90/12C7-W14
14252136-П2Шайба20
12 руб.
15201495-П29Болт4
13 руб.
167511-1115059Кронштейн коллектора1
464 руб.
17200315-П29Болт4
46 руб.
18201501-П29Болт8
18 руб.
197511-1115021Коллектор впускной левый1
8 372 руб.
20236-1115026Прокладка8
24 руб.
аналог: 15 руб.

—238Б-1115026*Прокладка8
21201499-П29Болт8
60 руб.
* применяется один из вариантов
** для двигателей с индивидуальными головками цилиндров
наверх ↑

Рисунок 34 – Турбокомпрессор

Рисунок 34 – Турбокомпрессор
Перечень сборочных единиц и деталей к рисунку 34
№ поз.ОбозначениеНаименованиеКол-во на двигатель ЯМ3, шт.ЦенаЗаказ
7511.10
Ремкомплекты впуска, наддува и выпуска (1) все в каталоге «Ремкомплекты ЯМ3»
240-1118001Р/К ДЛЯ УСТАНОВКИ ТКР-12 ДВ. ЯМ3-2401 компл.
132 руб.
поз. 19238Ф-1118158ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ)1
278 руб.
аналог: 80 руб.

238Ф-1118225ПР-КА ТКР (ПМБ. 1,0мм)1
11 руб.
240Н-1118322 АПР-КА ФЛАНЦА ТРУБЫ (ПОН. 0,8 ММ)1
312326-ПШАЙБА 14,2*19,0*1,5 (МЕДЬ) 8522062
95 руб.
312630-ПШАЙБА 20,3*24,0*1,5 (МЕДЬ)2
63 руб.
112.1118130-10Корпус компрессора в сборе1
2201418-П29Болт3
7 руб.
312.1118134Корпус компрессора1
42531116057Кольцо 010-014-75-2-53
5240Н-1118282Кольцо уплотнительное1
612.1118135-10Вставка корпуса компрессора1
712.1118120Гайка1
812.1118110-12Колесо компрессора1
912.1118036Болт-стопор1
1012.1118294Проставка корпуса турбины1
1112.1118106Кольцо уплотнительное4
12310437-ПШпилька6
122 руб.
1312.1118154-20Корпус турбины1
14312300-П2Шайба4
54 руб.
1512.1118103Пластина3
1612.1118104Болт6
17122-1118086Колесо турбины с валом в сборе1
18250512-П5Гайка4
51 руб.
аналог: 8 руб.

19238Ф-1118158Прокладка1
278 руб.
аналог: 80 руб.

20201505-П29Болт4
41 руб.
2112.1118024Корпус подшипников1
—258364-П2Штифт2
22122-1118030Втулка подшипниковая1
2312.1118270Шайба упорная2
2412.1118268Шайба распорная1
25122-1118276Втулка упорная1
2612.1118272Подшипник упорный1
2712.1118180Экран маслосбрасывающий1
2812.1118284Маслоотражатель1
2912.1118283Втулка уплотнительных колец1
30201457-П29Болт12
31252135-П2Шайба8
4 руб.
3212.1118102Пластина компрессора4
3312.1118280Крышка корпуса подшипников1
3412.1118240Кольцо уплотнительное1
35252005-П2Шайба4
—122-1118001Комплект ротора турбокомпрессора1
наверх ↑

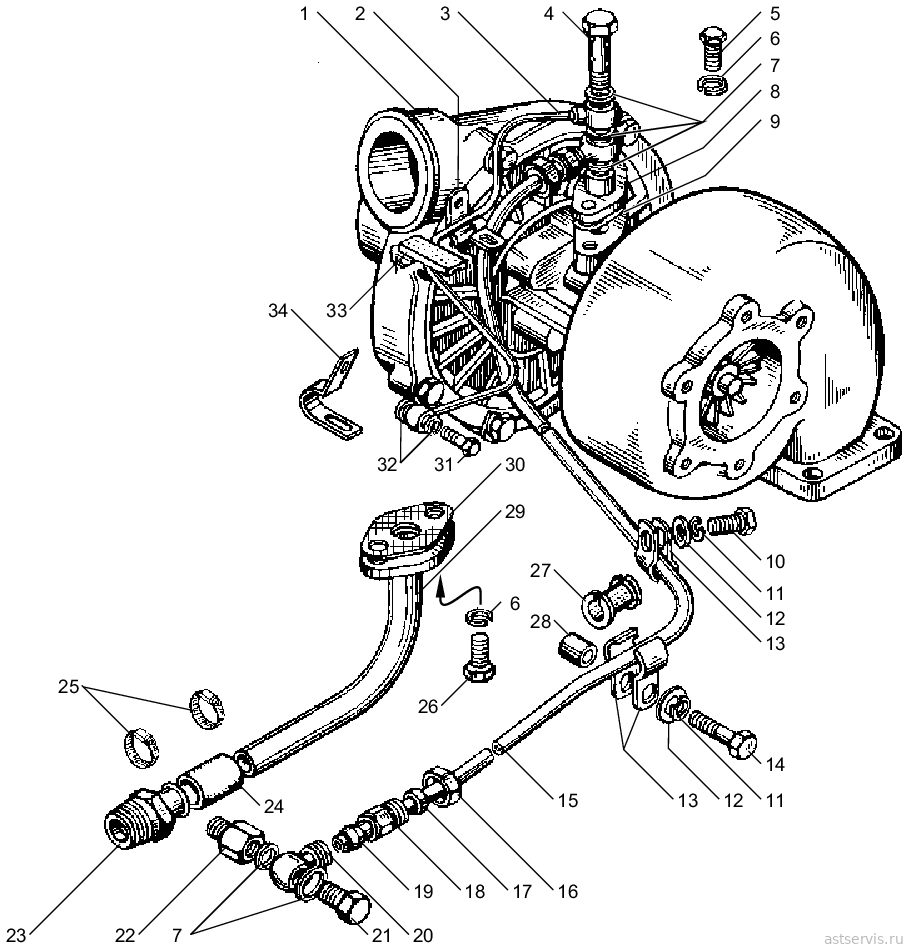

Рисунок 35 – Трубки подвода и слива масла турбокомпрессора

Рисунок 35 – Трубки подвода и слива масла турбокомпрессора
Перечень сборочных единиц и деталей к рисунку 35
№ поз.ОбозначениеНаименованиеКол-во на двигатель ЯМ3, шт.ЦенаЗаказ
7511.10
1122-1118010*Турбокомпрессор в сборе1
1К36-87-01*Турбокомпрессор в сборе (Чехия)1
25 650 руб.
2315455-П29Кляммер1
29 руб.
3238БМ-1111558Трубка подвода масла к корректору по наддуву1
1 177 руб.
4310236-П29Болт1
278 руб.
5201495-П2Болт2
6252156-П2Шайба4
4 руб.
7312326-П34Шайба2
94 руб.
8238Ф-1118224Фланец турбокомпрессора1
915 руб.
9238Ф-1118225Прокладка1
11 руб.
10201458-П29Болт1
16 руб.
11252135-П2Шайба2
4 руб.
12252005-П29Шайба2
11 руб.
13238Н-1017153Скоба крепления трубки4
28 руб.
14201466-П29Болт1
15 руб.
15238Ф-1118226Трубка подвода масла к турбокомпрессору1
—238Ф-1118220Трубка подвода масла к турбокомпрессору в сборе1
2 341 руб.
16238Н-1017243Гайка упорная2
160 руб.
17238Н-1017318Кольцо2
18314678-П29Штуцер проходной2
138 руб.
19314802-ПМуфта конусная2
120 руб.
20238Н-1017216Наконечник2
272 руб.
21310096-П2Болт1
22314681-П29Штуцер1
170 руб.
23236-1306082Штуцер трубки слива масла1
442 руб.
24236-1306084Рукав1
189 руб.
258.8400*Хомут червячный АВА 22-32-С7/9-W12
258.8401*Хомут червячный TORRO S20-32/9C7-W12
26201497-П29Болт2
13 руб.
27238Н-1017150Втулка2
—240-1104336-Б*Втулка4
18 руб.
28238П-1017156Проставка скобы1
29238Б-1118340Трубка слива масла1
996 руб.
30238Ф-1118322Прокладка1
49 руб.
31310122-П2Болт1
32312482-П34Шайба2
85 руб.
33240-1104337Прокладка кляммера1
9 руб.
34315352-П29Кляммер1
уточняем
* применяется один из вариантов
** устанавливается взамен поз. 27
наверх ↑
← Содержание каталога  |  2. Блок цилиндров и кривошипно-шатунный механизм  |  4. Система смазки и вентиляция картера →

ООО АСТ76

- более 20 лет на рынке дизелестроения ЯМ3

- безупречная репутация и надёжность

- квалифицированный подход и консультации по подбору запчастей и агрегатов

- гибкая ценовая политика

- гарантированно качественные запчасти и продукция ЯМ3

- кратчайшие сроки

- лучшие цены



ООО «АСТ76» ИНН/КПП 7606125106/760601001 ОГРН 1217600015181

Навигация

Категории

Контакты

(4852) 78-92-78

dkorotkov@mail.ru

150040, г. Ярославль, пр. Ленина, д. 18/50, к. 89

Склад: г. Ярославль, ул. Спартаковская, 1Д

с 2017 АДК — создание сайтов

Яндекс.Метрика
Позвонить MAX Написать
