Рисунок 11 – Картер масляный 238Ф-1009010-Б2

Перечень сборочных единиц и деталей к рисунку 11

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты системы смазки (2) все в каталоге «Ремкомплекты ЯМ3»
	238-1009003-05	Р/К КРЕПЛЕНИЯ МАСЛ.КАРТЕРА ДВ.ЯМ3-238 (ПРОКЛ,МЕДЬ)	1 компл.	292 руб.
поз. 9	201-1009042-Б	ПРОКЛАДКА 24,131,51,9 (МЕДЬ) 312768-П	1	151 руб.
поз. 7	238-1009040-А	ПРОКЛАДКА ПОДДОНА (ПРОБКА)	1
	238-1009040-А (А3)	Прокладка масляного картера Строймаш (А3)	1 компл.	1 051 руб.
	СТР 238-1009 107 СБ	Прокладка торцевая металлизир. (ФСИ-65)	2
	СТР 238-1009 109 СБ	Прокладка боковая металлизир. (ФСИ-65)	2
1	238Ф-1009010-Б2	Картер масляный с заглушкой в сборе	1	9 257 руб.
2	238Ф-1009012-Б2	Картер масляный в сборе	1
3	236-1014272	Прокладка	2**	12 руб.
4	238Н-1002402	Заглушка	1	166 руб.
5	252135-П2	Шайба	38	4 руб.
6	201454-П29	Болт	2	17 руб.
7	238-1009040-А	Прокладка картера	1
8	201456-П29	Болт	36	15 руб. аналог: 12 руб.
9	201-1009042-Б	Прокладка пробки	1	151 руб.
10	316180-П2	Пробка	1	231 руб.

* устанавливается на двигатели: - ЯМ3-7511.10-01, -02, -06, -20 для автомобилей МАЗ, МЗКТ; - ЯМ3-7511.10-10 для снегоочистителей "Севдормаш"; - ЯМ3-7511.10-11 для автомобилей БЗКТ, - ЯМ3-7512.10-02 для автомобилей МЗКТ; - ЯМ3-7512.10-05 для комбайнов "Гомсельмаш";

** наибольшее количество

наверх ↑

Рисунок 11а – Картер масляный 238Н-1009010-А2

Перечень сборочных единиц и деталей к рисунку 11а

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты системы смазки (5) все в каталоге «Ремкомплекты ЯМ3»
	236-1009001	Р/К УКАЗАТЕЛЯ УРОНЯ МАСЛА	1 компл.	1 595 руб.
поз. 9	236-1009050-Б	УКАЗАТЕЛЬ УРОВ.МАСЛА	1	уточняем
поз. 8	236-1009059-Г	ТРУБКА НАПРАВЛЯЮЩ.	1	уточняем
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	1	95 руб.
	236-1009002	Р/К КРЕПЛ МАСЛ.КАРТЕРА ЯМ3-236,238,7511,240(БОЛТЫ)	1 компл.	402 руб. аналог: 315 руб.
поз. 4	201456-П29	БОЛТ М8Х20	40	15 руб. аналог: 12 руб.
поз. 3	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	40	4 руб.
	236-1009003-05	Р/К КРЕПЛЕНИЯ МАСЛ.КАРТЕРА ДВ.ЯМ3-236 (ПРОКЛ,МЕДЬ)	1 компл.	341 руб.
поз. 5	201-1009042-Б	ПРОКЛАДКА 24,131,51,9 (МЕДЬ) 312768-П	1	151 руб.
	236-1009040-А3	ПРОКЛАДКА ПОДДОНА (ПРОБКА)	1
	236НЕ-1009003-05	Р/К КРЕПЛЕНИЯ МАСЛЯНОГО КАРТЕРА ДВ.ЯМ3-236НЕ,7511	1 компл.	297 руб.
поз. 5	201-1009042-Б	ПРОКЛАДКА 24,131,51,9 (МЕДЬ) 312768-П	1	151 руб.
	236-1009040-А3	ПРОКЛАДКА ПОДДОНА (ПРОБКА)	1
	236-1014272	ПРОКЛАДКА САПУНА (ПОН. 1мм) (423.1110378)	2	12 руб.
	236-1009040-А3 (А3)	Прокладка масляного картера Строймаш (А3)	1 компл.	946 руб.
	СТР 238-1009 107 СБ	Прокладка торцевая металлизир. (ФСИ-65)	1
	СТР 236-1009 108 СБ	Прокладка задняя металлизир. (ФСИ-65)	1
	СТР 236-1009 109 СБ	Прокладка боковая металлизир. (ФСИ-65)	2
1	238-1009040-А	Прокладка картера	1
2	238Н-1009010-А2	Картер масляный в сборе	1	10 496 руб.
3	252135-П2	Шайба	36	4 руб.
4	201456-П29	Болт	36	15 руб. аналог: 12 руб.
5	201-1009042-Б	Прокладка пробки	1	151 руб.
6	316180-П2	Пробка	1	231 руб.
7	312326-П34	Шайба	1	94 руб.
8	236-1009059-Г	Трубка указателя	1	уточняем
9	236-1009050-Б	Указатель уровня масла	1	уточняем

* устанавливается на двигатели: - ЯМ3-7511.10-18 для тракторов ЧТЗ, автомобилей МЗКТ; - ЯМ3-7512.10-04 для погрузчиков МоАЗ

наверх ↑

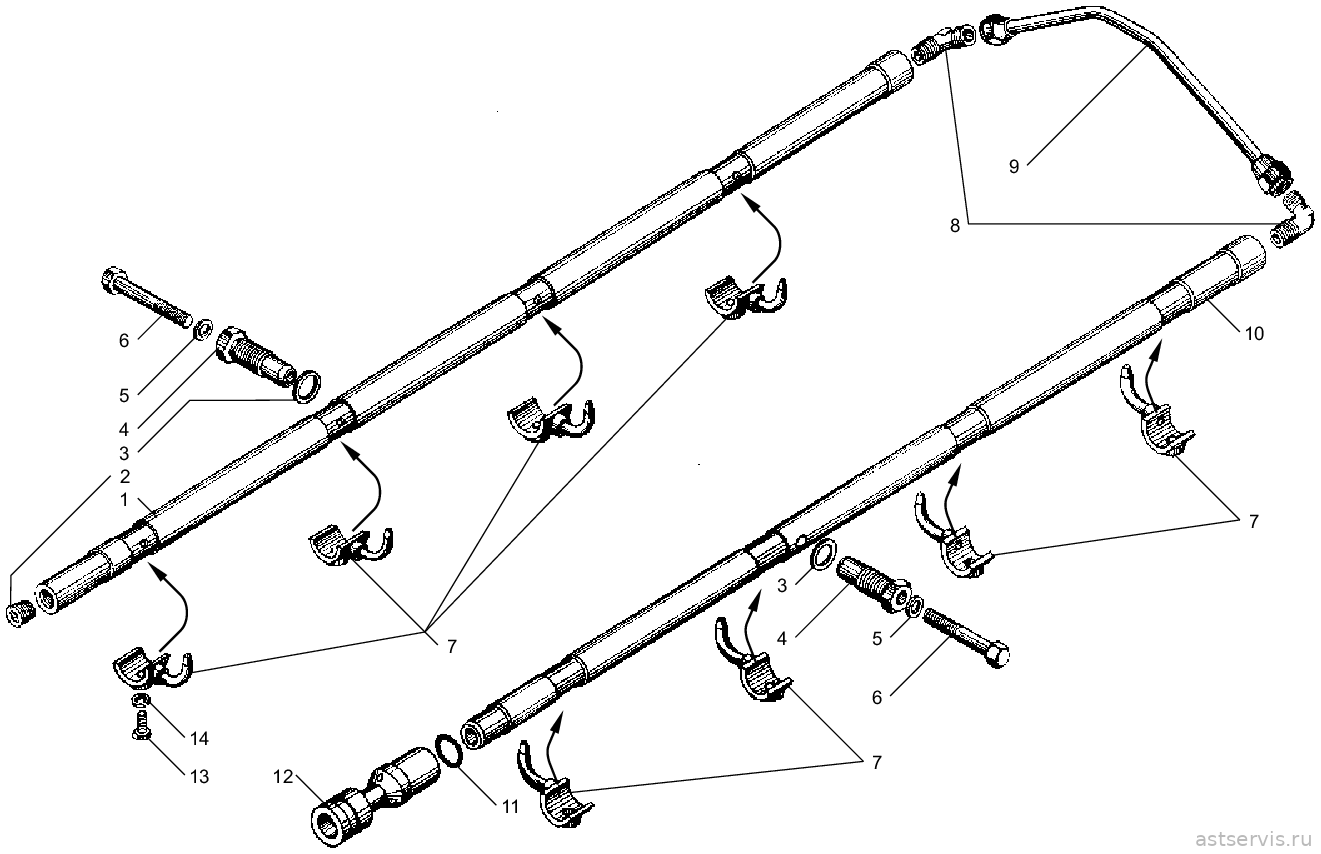

Рисунок 12 – Система охлаждения поршней маслом

Перечень сборочных единиц и деталей к рисунку 12

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты системы смазки (1) все в каталоге «Ремкомплекты ЯМ3»
	238Н-1011001-04	Р/К СИСТЕМЫ ОХЛ.ПОРШНЕЙ ЕВРО-0(МАЛ)	1 компл.	1 430 руб.
	201454-П29	БОЛТ М8 Х 16 (310129-П2)	1	17 руб.
	238Н-1011445-А2	ФОРСУНКА ОХЛАЖД.ПОРШ	1
поз. 11	240-1005586	КОЛЬЦО УПЛ. 022-028-36-2-2 (236-1702216) (РЕЗИНА)	1
поз. 14	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	1	4 руб.
1	238Н-1011426-В	Труба правая	1	3 077 руб.
2	316135-П2	Пробка	1	214 руб.
3	204-1011371	Прокладка	2	29 руб.
4	238Н-1011432	Втулка упорная боковая	2	266 руб.
5	312482-П34	Шайба	2	85 руб.
6	200458-П29	Болт	2	117 руб.
7	7511-1011445	Форсунка охлаждения поршней в сборе	8	1 014 руб.
8	314537-П	Угольник	2	437 руб.
9	238Н-1011520-Б	Труба перепускная	1	1 269 руб.
10	238Н-1011428-В	Труба левая	1	3 011 руб.
11	240-1005586	Кольцо уплотнительное	1
12	7511-1011442	Втулка	1	717 руб.
13	201454-П2	Болт	8
14	252135-П2	Шайба	8	4 руб.

наверх ↑

Рисунок 13 – Насос масляный

Перечень сборочных единиц и деталей к рисунку 13

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты системы смазки (1) все в каталоге «Ремкомплекты ЯМ3»
	238Н-1011001-04	Р/К СИСТЕМЫ ОХЛ.ПОРШНЕЙ ЕВРО-0(МАЛ)	1 компл.	1 430 руб.
	201454-П29	БОЛТ М8 Х 16 (310129-П2)	1	17 руб.
	238Н-1011445-А2	ФОРСУНКА ОХЛАЖД.ПОРШ	1
поз. 43	240-1005586	КОЛЬЦО УПЛ. 022-028-36-2-2 (236-1702216) (РЕЗИНА)	1
поз. 10	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	1	4 руб.
—	7511-1011014-01	Насос масляный в сборе	1	9 756 руб. аналог: 5 250 руб.
1	310254-П2	Болт	2	190 руб.
2	252136-П2	Шайба	2	12 руб.
3	238Б-1011230	Шестерня ведомая привода	1
4	236-1011217-В3*	Фланец упорный	1
—	236-1011217-В2*	Фланец упорный	1	615 руб.
5	316156-П	Пробка	1
6	236-1011202-А	Шестерня промежуточная	1	2 544 руб.
7	236-1011208-В	Ось промежуточной шестерни	1	1 627 руб.
8	7511-1011015-10	Корпус насоса со втулками и штифтами в сборе	1	3 133 руб.
—	238Б-1011034	Втулка	4	150 руб.
9	236-1011380	Прокладка регулировочная	2	62 руб.
10	252135-П2	Шайба	14	4 руб.
11	201458-П29	Болт	2	16 руб.
12	236-1011296	Прокладка	1	24 руб.
13	238Ф-1011400-Г	Труба всасывающая с фланцами в сборе	1
14	238Ф-1011300-А	Чашка заборника в сборе	1	322 руб.
15	204А-1011310-В	Сетка	1	322 руб.
16	252005-П2	Шайба	2
17	206513-П2	Болт	2
18	204А-1011318-Б	Крючок	1	79 руб.
19	201466-П2	Болт	2
20	201464-П2	Болт	2
21	238Б-1011019-Б	Крышка масляного насоса со втулками в сборе	1	уточняем
22	7511-1011030	Шестерня подачи масла ведомая	1	уточняем
23	7511-1011040	Шестерня подачи масла ведущая	1	2 606 руб.
24	4598246257	Шпонка	1	35 руб.
25	310156-П2	Болт	2	148 руб.
26	252137-П2	Шайба	2	16 руб.
27	312347-П29	Шайба	3	16 руб.
28	238Б-1011058	Пружина	1	55 руб.
29	238Б-1011054	Клапан	1
30	238Б-1011050	Корпус клапана	1
31	238Б-1011066	Прокладка	2	110 руб.
32	236-1012067	Пробка	2	235 руб.
33	238Б-1011048	Клапан редукционный в сборе	1	3 357 руб.
34	200274-П29	Болт	2	28 руб.
35	238Б-1011350-Б	Труба отводящая насоса в сборе	1	2 765 руб.
36	236-1011358-А	Прокладка	3	12 руб.
37	258071-П29	Шплинт	1
38	236-1011073	Колпачок	1	199 руб.
39	240-1011055	Клапан	1	561 руб.
40	312668-П	Шайба	4	6 руб.
41	240-1011057	Пружина	1
42	238Б-1011060	Корпус клапана	1
43	240-1005586	Кольцо	2
44	314681-П29	Штуцер	2	170 руб.
45	238Б-1011056	Клапан дифференциальный в сборе	1	4 299 руб.
46	238Б-1011065	Труба отводящая	1	322 руб.
47	238Б-1011069	Фланец	1	1 918 руб.
48	200270-П2	Болт	4
49	312326-П34	Шайба	4	94 руб.
50	310096-П2	Болт	2
51	238Б-1011098	Труба соединительная в сборе	1	961 руб.

* устанавливается один из вариантов

наверх ↑

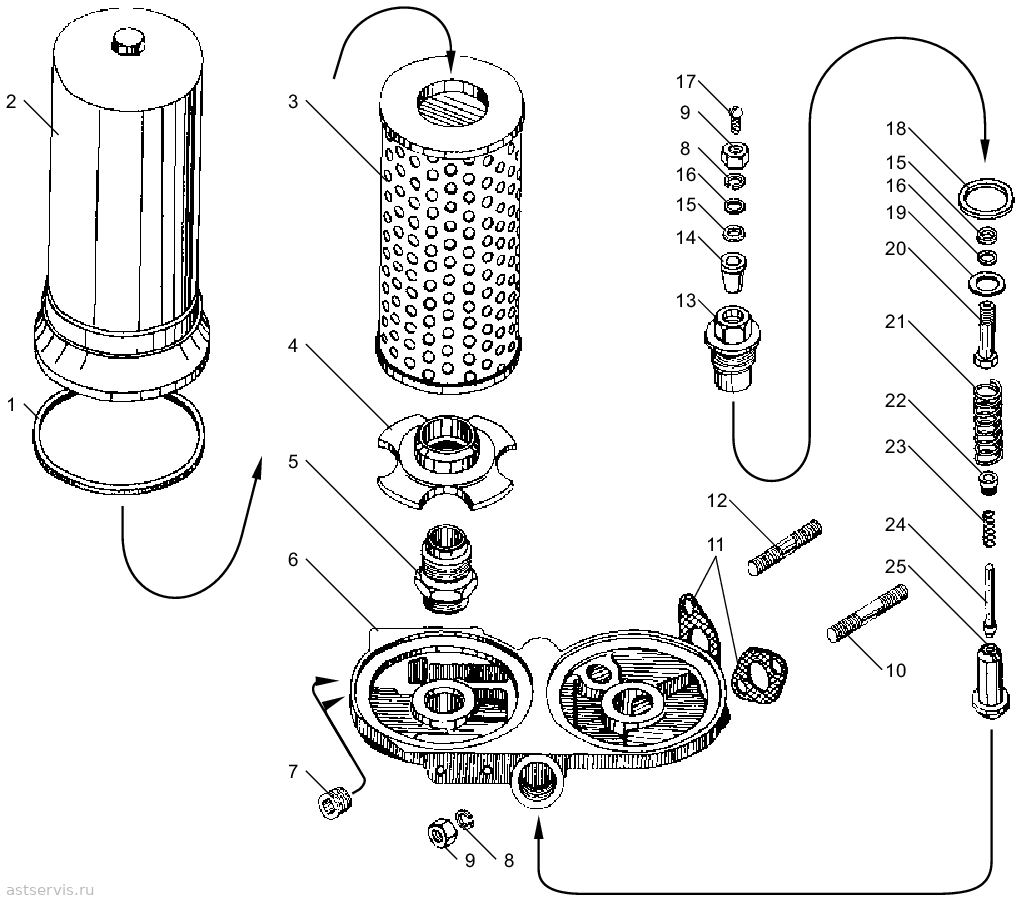

Рисунок 14 – Фильтр масляный 7511.1012010

Перечень сборочных единиц и деталей к рисунку 14

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты системы смазки (1) все в каталоге «Ремкомплекты ЯМ3»
	840-1012001	Р/К ФГОМ (840.1012010-10) ДВ. ЯМ3 - 8401	1 компл.	660 руб.
	25.3111 6149	КОЛЬЦО УПЛ. 030-036-36-2-5 (25.3111 6449)	3
	25.3111 6239	КОЛЬЦО УПЛ. 044-050-36-2-5	4
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	3	95 руб.
	312330-П	ПРОКЛАДКА 30,5382	6	206 руб.
	840.1012052-10	ПР-КА ЭЛЕМ. МАСЛ.ФИЛЬТРА (РТИ)	3
поз. 1	840.1012083-10	КОЛЬЦО УПЛ. 125х4,5х4,5 МАСЛ.ФИЛЬТРА	3
поз. 14	840.1012298-10	ВТУЛКА УПЛОТНИТЕЛЬНАЯ ФГОМ (РЕЗИНА)	1
—	7511-1012010	Фильтр масляный в сборе	1
—	7511-1012015	Корпус фильтра с клапаном в сборе	1
1	840-1012083-10	Кольцо 125х4,5х4,5-2б	2	49 руб. аналог: 22 руб.
2	238Б-1012077-Б2	Колпак с пружиной в сборе	2
3	840-1012040-12*	Элемент фильтрующий в сборе	2
—	840-1012040-14*	Элемент фильтрующий в сборе	2
—	840-1012040-15*	Элемент фильтрующий	2
—	840-1012039-12*	Элемент фильтрующий в упаковке	2	454 руб.
—	840-1012039-14*	Элемент фильтрующий в упаковке	2
—	840-1012039-15*	Элемент фильтрующий в упаковке	2	537 руб.
4	840-1012051-11	К рышка замковая	2
5	840-1012127-10	Штуцер	2
6	7511-1012020	Корпус	1
7	316139-П2	Пробка	2	222 руб.
8	252156-П2	Шайба	5	4 руб.
9	250517-П29	Гайка	5	49 руб.
10	216564-П29	Шпилька	3	74 руб.
11	236-1012100	Прокладка корпуса	1	17 руб. аналог: 6 руб.
12	310430-П29	Шпилька	1
13	840-1012067-10	Пробка	1
14	840-1012298-10	Втулка	1
15	312322-П	Шайба	2
16	312307-П29	Шайба	2	9 руб.
17	220048-П2	Винт	1
18	312697-П	Шайба	1	163 руб.
19	312698-П29	Шайба	4	12 руб.
20	840-1012294-10	Контакт неподвижный	1
21	840-1012058	Пружина	1
22	840-1012059-10	Штуцер	1
23	840-1012291-10	Пружина сигнализатора	1
24	840-1012292-10	Контакт подвижный	1
25	840-1012055-10	Клапан перепускной	1

* устанавливается в зависимости от комплектации

** устанавливается один из указанных вариантов

наверх ↑

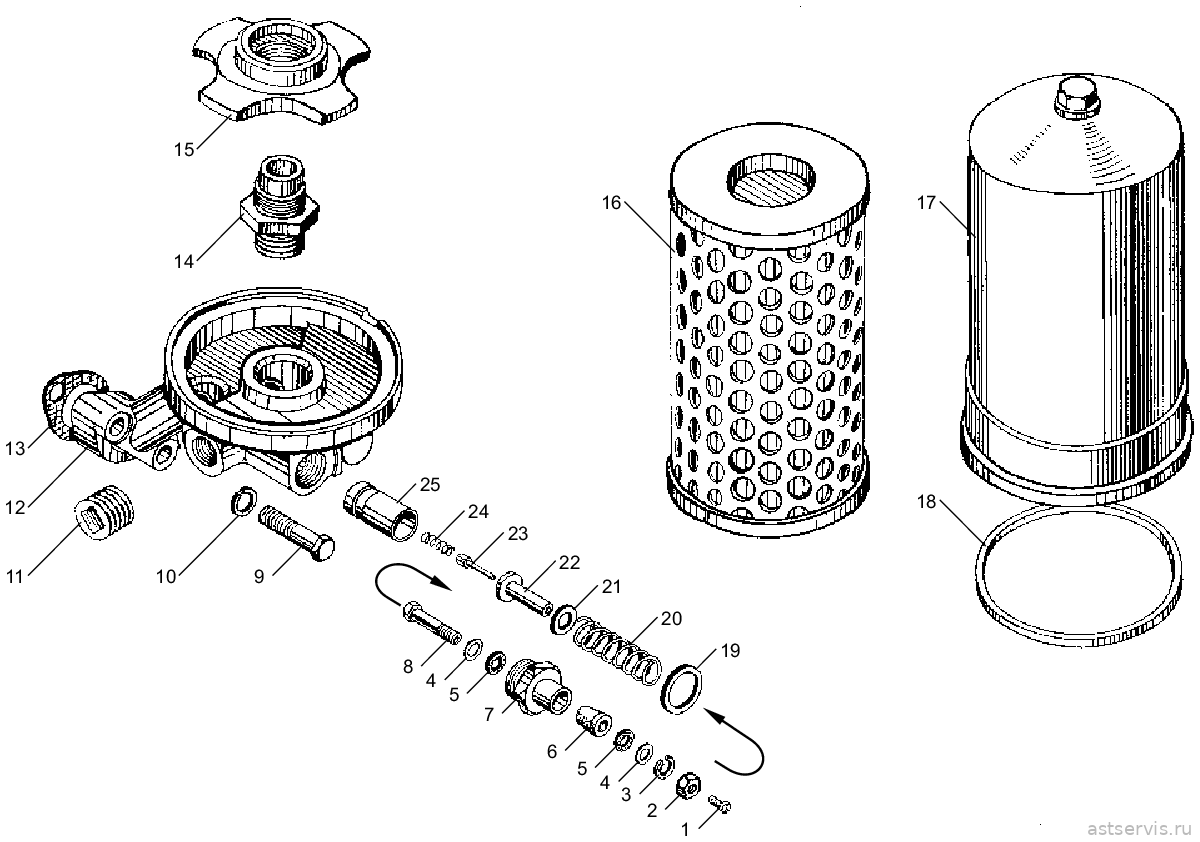

Рисунок 14а – Фильтр масляный 238Б-1012010-Б

Перечень сборочных единиц и деталей к рисунку 14а

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты системы смазки (4) все в каталоге «Ремкомплекты ЯМ3»
	240-1017001	Р/К МАСЛЯНОГО ФИЛЬТРА 240,240Н-1017010-Б2	1 компл.	792 руб.
	201-1012083	ПРОКЛАДКА КОЛПАКА ФГОМ (РЕЗИНА)	2	5 руб. аналог: 17 руб.
	201-1017112	ПРОКЛАДКА 18,826,81,8 (МЕДЬ)	2	96 руб. аналог: 18 руб.
	238НБ-1017045-Б2	ЧАШКА ФИЛЬТРА УПЛ.(РЕЗИНА)	2	395 руб.
	240-1017100	ПРОКЛАДКА КОРПУСА (ПОН. 0,6мм)	1	18 руб.
	240-1017122-Б	ПР-КА ЭЛЕМЕНТА ФГОМ 240 (БУРТИК) (РТИ)	2
	240-1017002	Р/К МАСЛЯНОГО ФИЛЬТРА 240,240Н-1017010-Б2	1 компл.	92 руб.
	201-1012083	ПРОКЛАДКА КОЛПАКА ФГОМ (РЕЗИНА)	2	5 руб. аналог: 17 руб.
	201-1017112	ПРОКЛАДКА 18,826,81,8 (МЕДЬ)	2	96 руб. аналог: 18 руб.
	240-1017100	ПРОКЛАДКА КОРПУСА (ПОН. 0,6мм)	1	18 руб.
	240-1017002-03	Р/К ЗАМЕНЫ ЭЛЕМЕНТОВ ФГОМ 240-1017010-Б2	1 компл.	1 265 руб.
	201-1012083	ПРОКЛАДКА КОЛПАКА ФГОМ (РЕЗИНА)	2	5 руб. аналог: 17 руб.
	201-1017112	ПРОКЛАДКА 18,826,81,8 (МЕДЬ)	2	96 руб. аналог: 18 руб.
	238НБ-1017045-Б2	ЧАШКА ФИЛЬТРА УПЛ.(РЕЗИНА)	2	395 руб.
	238НБ-1017071	КОЛЬЦО ЗАПОРНОЕ (СТАЛЬ) ВНУТ.D=14,5 ПРОВОЛ.1,6мм	2	17 руб.
	240-1017040 А2	ЭЛЕМЕНТ ФГОМ (КАРТОН) 39х104-200мм.(KF5242ST)	2
	240-1017122-Б	ПР-КА ЭЛЕМЕНТА ФГОМ 240 (БУРТИК) (РТИ)	2
	240-1017001-01 (А3)	Ремкомплект прокладок на масляный фильтр двигателя ЯМ3 240 М2/ НМ2/ ПМ2/ БМ2 Строймаш (А3)	1 компл.	391 руб.
	240-1017 122-В	Прокладка (ФСИ-65)	4
	201-1012 083	Прокладка колпака (ФСИ-65)	2	5 руб. аналог: 17 руб.
—	238Б-1012010-Б	Фильтр масляный в сборе	1
1	220048-П29	Винт	1	4 руб.
2	250610-П29	Гайка	1	12 руб.
3	252155-П2	Шайба	1	878 руб.
4	312359-П29	Шайба	2	24 руб.
5	312357-П	Шайба-изолятор	2	33 руб.
6	240-1017298	Втулка уплотнительная	1
7	240-1017067-В	Корпус пробки	1
8	240-1017294-Б	Контакт сигнализатора	1
—	240-1017293-Б2	Пробка перепускного клапана в сборе	1	738 руб.
9	201505-П29*	Болт	4	41 руб.
10	252136-П2*	Шайба	4	12 руб.
11	316139-П2	Пробка	1	222 руб.
12	238Б-1012020-В	Корпус фильтра	1
—	238Б-1012015-В	Корпус фильтра в сборе	1
13	236-1012100	Прокладка корпуса	2	17 руб. аналог: 6 руб.
14	840-1012127-10	Штуцер корпуса	1
15	840-1012051-11	Крышка замковая	1
—	840-1012039-14*	Элемент фильтрующий в упаковке	1
—	840-1012039-15*	Элемент фильтрующий в упаковке	1	537 руб.
16	840-1012040-14*	Элемент фильтрующий	1
—	840-1012040-15*	Элемент фильтрующий	1
17	238Б-1012077-Б2	Колпак с пружиной в сборе	1
18	840-1012083-10	Кольцо 125х4,5х4,5-2б	1	49 руб. аналог: 22 руб.
19	206Д-1011066	Прокладка	1	33 руб.
20	236-1012058	Пружина	1	67 руб.
21	312347-П29	Шайба	3	16 руб.
22	240-1017286	Корпус сигнализатора	1	306 руб.
23	240-1017292	Шток сигнализатора	1	70 руб.
24	240-1017291	Пружина сигнализатора	1
25	206Д-1011055-А2	Плунжер клапана	1	257 руб.

* устанавливается в зависимости от комплектации

** для двигателя с кожухом вентилятора - 3 шт.

*** устанавливается один из вариантов

наверх ↑

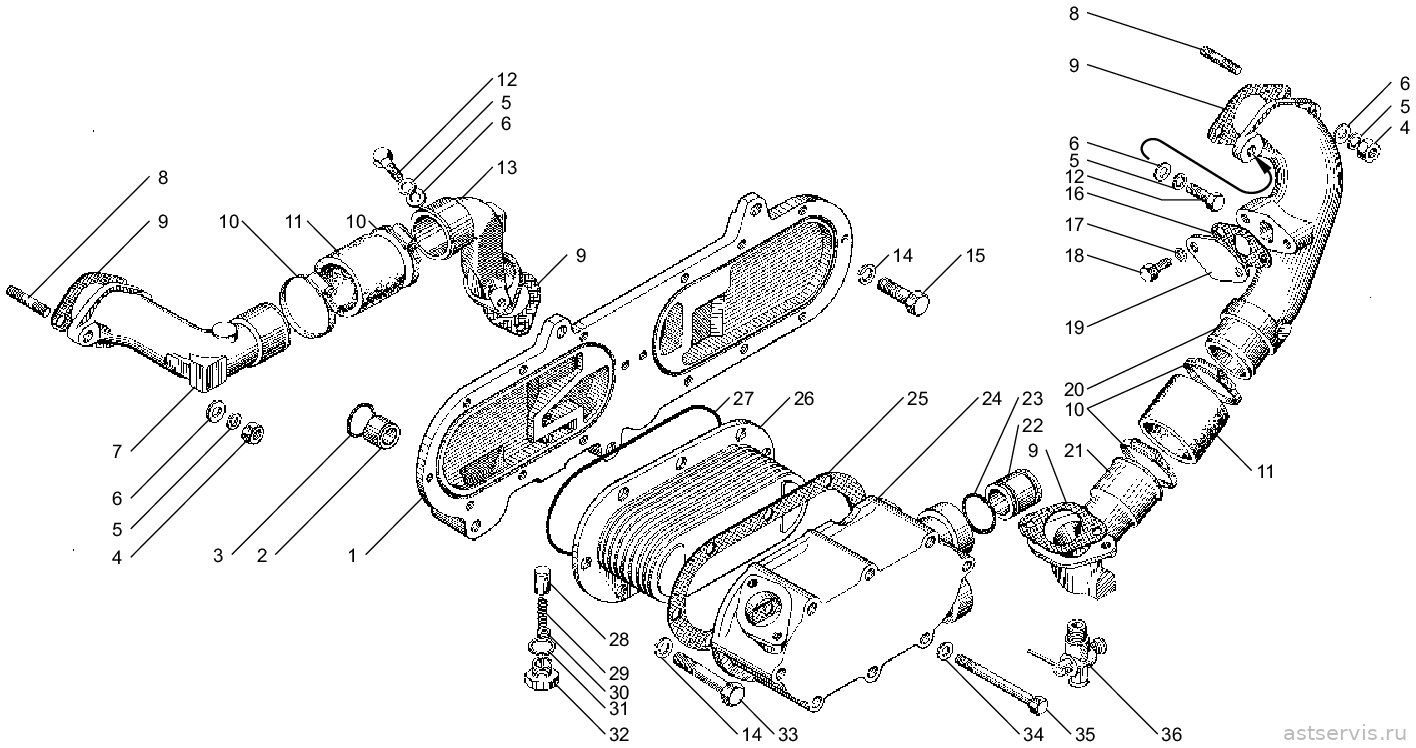

Рисунок 15 – Теплообменник жидкостно-масляный пластинчатый

Перечень сборочных единиц и деталей к рисунку 15

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты системы смазки (6) все в каталоге «Ремкомплекты ЯМ3»
	236Н-1013002-05	Р/К ТЕПЛООБМЕННИКА 236Н,238Б-1013600 (РУКАВА,ХОМ.)	1 компл.	418 руб.
поз. 11	238Б-1013740	РУКАВ СОЕДИНИТ. (55х67,5-62)	2	уточняем
	316205-П	ХОМУТ СТЯЖНОЙ (56-70)	4
	236Н-1013002-07	Р/К ТЕПЛООБМЕННИКА 236Н,238Б-1013600(РУКАВ,ХОМУТЫ)	1 компл.	215 руб.
поз. 11	238Б-1013740	РУКАВ СОЕДИНИТ. (55х67,5-62)	1	уточняем
	316205-П	ХОМУТ СТЯЖНОЙ (56-70)	2
	236Н-1013003-05	Р/К ДЛЯ УСТАНОВКИ ТЕПЛООБ. (236Н,238Б,7511)	1 компл.	66 руб.
	25.3111 6144	КОЛЬЦО УПЛ. 025-031-36-2-5 (25.3111 2144)	2
поз. 9	850.1303188	ПРОКЛАДКА ФЛАНЦА (ПАРОНИТ) 840.1011296	2
	236НЕ-1013001	Р/К ТЕПЛООБМЕНИКА 236Н (КОЛ.180-190 ФТОР)	1 компл.	220 руб.
поз. 16	201-1306075-А	ПР-КА ПАТРУБКА (ПОН.0,8 мм)	2	11 руб.
поз. 25	238Б-1013682	ПР-КА КРЫШКИ ТЕПЛООБМЕННИКА	1
	240-1305036	КОЛЬЦО УПЛ. 5х12х5-3,5 СЛИВ.КРАНА	1	35 руб.
	25.3111 6144	КОЛЬЦО УПЛ. 025-031-36-2-5 (25.3111 2144)	2
	25.3111 6319	КОЛЬЦО УПЛ. 180-190-46-2-5 (ФТОР)	1
поз. 9	850.1303188	ПРОКЛАДКА ФЛАНЦА (ПАРОНИТ) 840.1011296	3
	236НЕ-1013001-01	Р/К ТЕПЛООБМЕНИКА 236Н (КОЛ.180-190 РЕЗИНА)	1 компл.	160 руб.
поз. 16	201-1306075-А	ПР-КА ПАТРУБКА (ПОН.0,8 мм)	2	11 руб.
поз. 25	238Б-1013682	ПР-КА КРЫШКИ ТЕПЛООБМЕННИКА	1
	240-1305036	КОЛЬЦО УПЛ. 5х12х5-3,5 СЛИВ.КРАНА	1	35 руб.
	25.3111 2144	КОЛЬЦО УПЛ. 025-031-36-2-1 (240Н-1011273)	2
	25.3111 6320	КОЛЬЦО УПЛ. 180-190-46-2-1 (РЕЗИНА)	1
поз. 9	850.1303188	ПРОКЛАДКА ФЛАНЦА (ПАРОНИТ) 840.1011296	3
	236НЕ-1013001-01 (А3)	Ремкомплект колец на теплообменник жидкостно-масляный (ЯМ3 236НЕ2/БЕ2, 238, 7511) Строймаш (А3)	1 компл.	422 руб.
	25.3111 6144	Кольцо 025-031-36 ГОСТ 9833 (ФСИ-65)	2
	8401.1303 314	Кольцо 032-040-46 ГОСТ 9833 (ФСИ-65)	4
	25.3111 6319	Кольцо 180-190-46 ГОСТ 9833 (ФСИ-65)	1
	240-1305 036	Кольцо уплотнительное сливного крана (ФСИ-65)	1	35 руб.
—	238Б-1013600-А	Теплообменник жидкостно-масляный в сборе	1
1	238Б-1013622-А	Корпус жидкостно-масляного теплообменника	1
2	236Н-1013630	Втулка	2	17 руб.
3	2531116144	Кольцо 025-031-36-2-5	2	94 руб.
4	250513-П29	Гайка	3	13 руб.
5	252136-П2	Шайба	8	12 руб.
6	252006-П29	Шайба	8	6 руб.
7	238Б-1013724	Патрубок подводящий	1
8	310423-П29	Шпилька	3	105 руб.
9	850-1303188	Прокладка	4	81 руб.
10	8.8388*	Хомут червячный АВА 58-75-С7/9-W1	4
10	8.8386*	Хомут червячный TORRO S50-70/9C7-W1	4
11	238Б-1013740	Рукав соединительный	2	уточняем
12	201499-П29	Болт	5	60 руб.
13	238Б-1013726	Патрубок подводящий	1
14	252137-П2	Шайба	4	16 руб.
15	201565-П29	Болт	2	63 руб.
16	201-1306075-А	Прокладка	1	11 руб.
17	252135-П2	Шайба	2	4 руб.
18	201454-П29	Болт	2	17 руб.
19	236-1002404	Заглушка	1	132 руб.
20	238Б-1013732	Патрубок отводящий	1
21	238Б-1013728	Патрубок отводящий переходный	1
22	238Б-1013720	Муфта соединительная	2	уточняем
23	2531112253	Кольцо 032-040-46-2-1	4
24	238Б-1013710-А	Крышка теплообменника	2
25	238Б-1013682	Прокладка крышки	2
26	238Б-1013650	Элемент теплопередающий	2	5 775 руб.
27	2531116319	Кольцо 180-190-46-2-5	2
28	840-1011364	Клапан	1	193 руб.
29	204-1011368	Пружина	1
30	252004-П29	Шайба	2	10 руб.
31	204-1011371	Прокладка	2	29 руб.
32	204Т-1011370-Б	Пробка	1
33	200399-П29	Болт	2	106 руб.
34	252005-П29	Шайба	16	11 руб.
35	200279-П29	Болт	16
36	8.8464	Кран ПС10-1-0	1

* применяется один из вариантов

наверх ↑

Рисунок 16 – Теплообменник жидкостно-масляный трубчатый

Перечень сборочных единиц и деталей к рисунку 16

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты системы смазки (6) все в каталоге «Ремкомплекты ЯМ3»
	7511-1013001	Р/К ТЕПЛООБМЕНИКА 238Б (КОЛ.180-190 ФТОР)	1 компл.	363 руб.
поз. 20	201-1306075-А	ПР-КА ПАТРУБКА (ПОН.0,8 мм)	2	11 руб.
	238Б-1013682	ПР-КА КРЫШКИ ТЕПЛООБМЕННИКА	2
	240-1305036	КОЛЬЦО УПЛ. 5х12х5-3,5 СЛИВ.КРАНА	1	35 руб.
	25.3111 2253	КОЛЬЦО УПЛ. 032-040-46-2-1	4
	25.3111 6144	КОЛЬЦО УПЛ. 025-031-36-2-5 (25.3111 2144)	2
	25.3111 6319	КОЛЬЦО УПЛ. 180-190-46-2-5 (ФТОР)	2
поз. 2	850.1303188	ПРОКЛАДКА ФЛАНЦА (ПАРОНИТ) 840.1011296	4
	7511-1013001-01	Р/К ТЕПЛООБМЕНИКА 238Б (КОЛ.180-190 РЕЗИНА)	1 компл.	275 руб.
поз. 20	201-1306075-А	ПР-КА ПАТРУБКА (ПОН.0,8 мм)	2	11 руб.
	238Б-1013682	ПР-КА КРЫШКИ ТЕПЛООБМЕННИКА	2
	240-1305036	КОЛЬЦО УПЛ. 5х12х5-3,5 СЛИВ.КРАНА	1	35 руб.
	25.3111 2144	КОЛЬЦО УПЛ. 025-031-36-2-1 (240Н-1011273)	2
	25.3111 2253	КОЛЬЦО УПЛ. 032-040-46-2-1	4
	25.3111 6320	КОЛЬЦО УПЛ. 180-190-46-2-1 (РЕЗИНА)	2
поз. 2	850.1303188	ПРОКЛАДКА ФЛАНЦА (ПАРОНИТ) 840.1011296	4
	7511-1013001-10	Р/К ТЕПЛООБМЕНИКА 7511-1013600 (КРУГЛОГО) - ФСИ	1 компл.	495 руб.
	112-120-46-2-7(СМ)	КОЛЬЦО СИЛИКОН(СМ)	3
поз. 20	201-1306075-А	ПР-КА ПАТРУБКА (ПОН.0,8 мм)	1	11 руб.
	25.3111 6144	КОЛЬЦО УПЛ. 025-031-36-2-5 (25.3111 2144)	2
поз. 28	7511.1013712	ПР-КА ЗАДНЕЙ КРЫШКИ КРУГЛОГО ТЕПЛООБМЕНИКА	1
поз. 2	850.1303188	ПРОКЛАДКА ФЛАНЦА (ПАРОНИТ) 840.1011296	2
	7511-1013001-11	Р/К ТЕПЛООБМЕНИКА 7511-1013600 (КРУГЛОГО) - ФТОР	1 компл.	209 руб.
поз. 20	201-1306075-А	ПР-КА ПАТРУБКА (ПОН.0,8 мм)	1	11 руб.
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	3
	25.3111 6144	КОЛЬЦО УПЛ. 025-031-36-2-5 (25.3111 2144)	2
поз. 28	7511.1013712	ПР-КА ЗАДНЕЙ КРЫШКИ КРУГЛОГО ТЕПЛООБМЕНИКА	1
поз. 2	850.1303188	ПРОКЛАДКА ФЛАНЦА (ПАРОНИТ) 840.1011296	2
	7511-1013001-12	Р/К ТЕПЛООБМЕНИКА 7511-1013600 (КРУГЛОГО) - РЕЗИНА	1 компл.	193 руб.
поз. 20	201-1306075-А	ПР-КА ПАТРУБКА (ПОН.0,8 мм)	1	11 руб.
	25.3111 2144	КОЛЬЦО УПЛ. 025-031-36-2-1 (240Н-1011273)	2
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	3
поз. 28	7511.1013712	ПР-КА ЗАДНЕЙ КРЫШКИ КРУГЛОГО ТЕПЛООБМЕНИКА	1
поз. 2	850.1303188	ПРОКЛАДКА ФЛАНЦА (ПАРОНИТ) 840.1011296	2
	7511-1013001-15	Р/К ТЕПЛООБМЕНИКА 7511-1013600 (КРУГЛОГО) - ФСИ+КОЛЬЦО	1 компл.	671 руб.
	025-031-36(ФСИ 70М)	КОЛЬЦО СИЛИКОН(СМ ФСИ 70М СИН)	2
	112-120-46-2-7(СМ)	КОЛЬЦО СИЛИКОН(СМ)	3
поз. 20	201-1306075-А	ПР-КА ПАТРУБКА (ПОН.0,8 мм)	1	11 руб.
поз. 28	7511.1013712	ПР-КА ЗАДНЕЙ КРЫШКИ КРУГЛОГО ТЕПЛООБМЕНИКА	1
	7601-3(СМ)	КОЛЬЦО СИЛИКОН(СМ)	1
поз. 2	850.1303188	ПРОКЛАДКА ФЛАНЦА (ПАРОНИТ) 840.1011296	2
—	7511-1013600	Теплообменник жидкостномасляный в сборе	1	уточняем аналог: 41 745 руб.
—	7511-1013620	Корпус теплообменника в сборе	1
1	310423-П29	Шпилька	3	105 руб.
2	850-1303188	Прокладка	3	81 руб.
3	238Б-1013724	Патрубок подводящий	1
4	8.8388*	Хомут червячный АВА 58-75-С7/9-W1	4
4	8.8386*	Хомут червячный TORRO S50-70/9C7-W1	4
5	238Б-1013740	Рукав соединительный	2	уточняем
6	7511-1013694	Крышка теплообменника передняя	1
7	2531116302	Кольцо 112-120-46-2-5	3
8	7511-1013700	Сетка защитная	1
9	7511-1013622	Корпус теплообменника	1
10	216554-П29	Шпилька	4	214 руб.
11	252007-П29	Шайба	4	9 руб.
12	252137-П2	Шайба	4	16 руб.
13	200404-П29	Болт	4	148 руб.
14	7511-1013623	Дефлектор	1
15	252006-П29	Шайба	8	6 руб.
16	252136-П2	Шайба	8	12 руб.
17	250513-П29	Гайка	3	13 руб.
—	7511-1013732	Патрубок отводящий с заглушкой	1
18	7511-1013734	Патрубок отводящий	1
19	201499-П29	Болт	1	60 руб.
20	201-1306075-А	Прокладка	1	11 руб.
—	316608-П29	Ввертыш	2
21	236-1002404	Заглушка	1	132 руб.
22	252135-П2	Шайба	2	4 руб.
23	201454-П29	Болт	2	17 руб.
24	216527-П29	Шпилька	3	117 руб.
25	250517-П29	Гайка	4	49 руб.
26	8.8464	Кран ПС10-1-0	1
27	7511-1013710	Крышка теплообменника задняя	1
28	7511-1013712	Прокладка задней крышки	1
29	7511-1013650-02	Элемент теплопередающий	1
30	250511-П29	Гайка	3	17 руб.
31	252005-П29	Шайба	3	11 руб.
32	236Н-1013630	Втулка уплотнительного кольца	2	17 руб.
33	2531116144	Кольцо 025-031-36-2-5	2	94 руб.

* применяется один из вариантов

наверх ↑

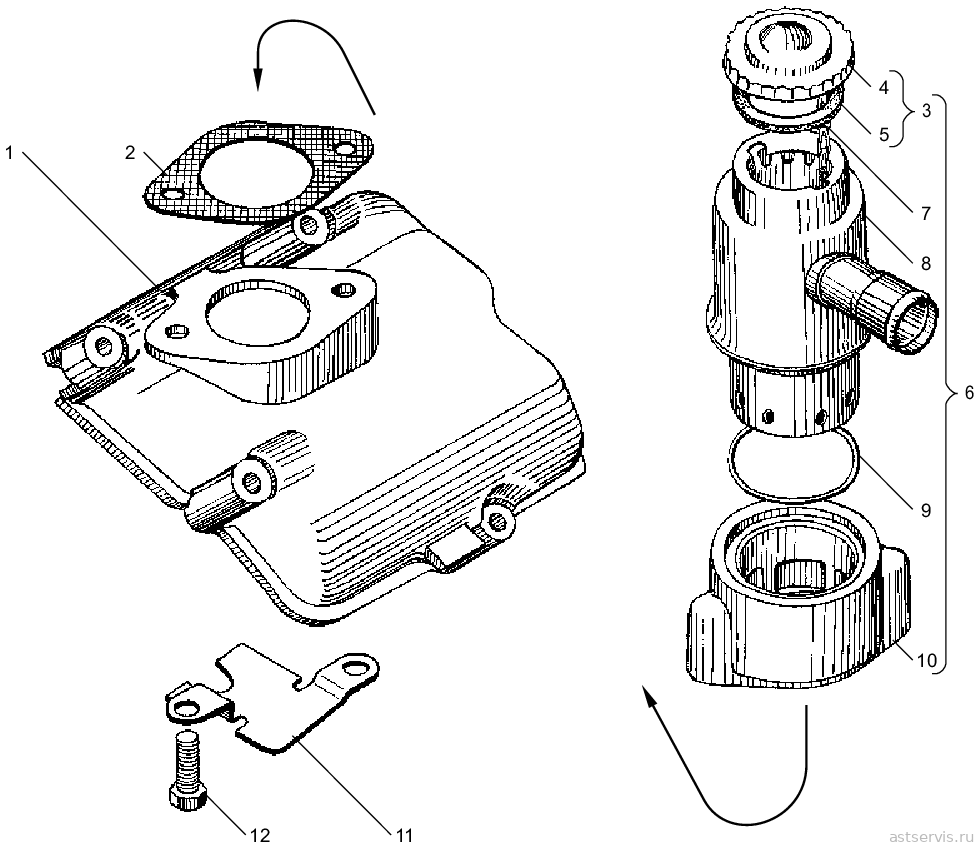

Рисунок 17 – Вентиляция картера

Перечень сборочных единиц и деталей к рисунку 17

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
1	7511-1003265	Крышка головки цилиндра	1	3 239 руб.
2	840-1303024	Прокладка	1	6 руб.
3	201-1114060-А	Крышка в сборе	1	228 руб.
4	201-1114061-А	Крышка	1
5	201-1114065-А2	Прокладка	1
6	7511-1014094	Сапун с патрубком в сборе	1
7	201-1114064-А	Цепочка	1	254 руб.
8	236-1014104	Сапун в сборе	1	915 руб.
9	240-1014120	Кольцо уплотнительное	1
10	7511-1014146	Патрубок сапуна	1
11	7511-1014262	Экран сапуна	1
12	201499-П29	Болт	2	60 руб.

* для двигателей с индивидуальными головками цилиндров

наверх ↑

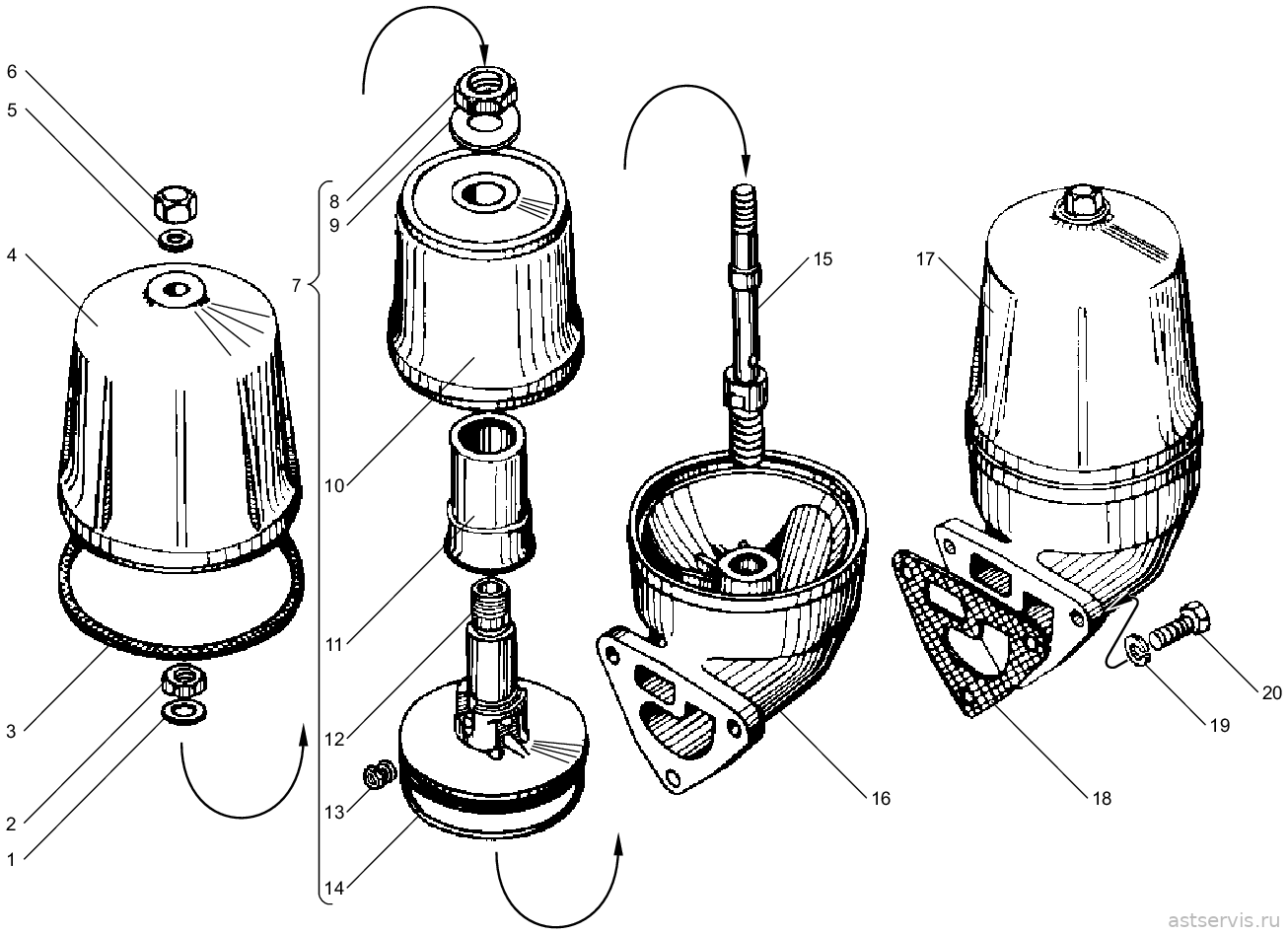

Рисунок 19 – Маслоочиститель центробежный

Перечень сборочных единиц и деталей к рисунку 19

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты системы смазки (1) все в каталоге «Ремкомплекты ЯМ3»
	236-1028001	Р/К ФЦОМ	1 компл.	54 руб. аналог: 74 руб.
поз. 18	236-1028122	ПР-КА КОРПУСА ФЦОМ (ПМБ. 0,6 мм)	1	16 руб. аналог: 22 руб.
поз. 3	236-1028162	ПР-КА КОЛПАКА ФЦОМ (ПМБ. 0,6 мм)	1	46 руб. аналог: 25 руб.
поз. 14	236-1028246	КОЛЬЦО УПЛ. 118-123-30-2-2	1	32 руб. аналог: 19 руб.
	312310-П	ШАЙБА 12,521,01,5 (МЕДЬ)	1
1	312672-П	Шайба	1
2	250615-П2	Гайка	1
3	236-1028162	Прокладка	1	46 руб. аналог: 25 руб.
4	236-1028250	Колпак маслоочистителя	1
5	312310-П34	Шайба	1	41 руб.
6	312103-П29	Гайка	1
7	236-1028180	Ротор в сборе	1	4 000 руб.
8	311808-П2	Гайка	1	128 руб.
9	312497-П2	Шайба	1	13 руб.
10	236-1028242	Колпак ротора	1	1 665 руб.
11	236-1028160	Отражатель	1	194 руб.
12	236-1028184	Корпус ротора в сборе	1	1 873 руб.
13	236-1028238	Жиклер	2	96 руб.
14	236-1028246	Кольцо уплотнительное	1	32 руб. аналог: 19 руб.
15	236-1028031-А2	Ось маслоочистителя	1	1 149 руб.
16	236-1028020-Б	Корпус маслоочистителя	1	2 053 руб.
—	7511-1028020*	Корпус маслоочистителя	1
17	236-1028010	Маслоочиститель центробежный	1
—	7511-1028010*	Маслоочиститель центробежный	1
18	236-1028122	Прокладка	1	16 руб. аналог: 22 руб.
19	252136-П2	Шайба	3	12 руб.
20	201499-П29	Болт	3	60 руб.

* устанавливается с фильтром масляным 7511.1012010

наверх ↑

← Содержание каталога | 3. Газораспределительный механизм, коллекторы и турбонаддув | 5. Система питания →

Каталог ЯМ3-7511/7512/7514. Система смазки и вентиляция картера

Каталоги

Каталог БЕЛА3-7547

Каталог БЕЛА3-7540А/75404

Руководство по ремонту БЕЛА3

Ремкомплекты БЕЛА3

Ремкомплекты ЯМ3

Каталог ЯМ3-240

Каталог ЯМ3-536

Каталог ЯМ3-650

Каталог ТМ3-842

Каталог ЯМ3-850/8501 (2001)

Каталог ЯМ3-850/8501/8502/8503 (2011)

Каталог ЯМ3-8401

Каталог ЯМ3-236М2/ЯМ3-238М2

Каталог ЯМ3-236ДК/ЯМ3-238АК

Каталог ЯМ3-238Б/ЯМ3-238Д

Каталог ЯМ3-238НД3/ЯМ3-238НД4/ЯМ3-238НД5

Каталог ЯМ3-236НЕ/БЕ/НЕ2/БЕ2, 7601

Каталог ЯМ3-238БЕ/ДЕ/БЕ2/ДЕ2
