Каталог ЯМ3-7511/7512/7514. Система питания

← Содержание каталога | 4. Система смазки и вентиляция картера | 6. Система охлаждения и привод вентилятора →

Дизельные двигатели ЯМ3-7511.10, ЯМ3-7512.10, ЯМ3-7514.10

Техническая характеристика двигателей
- Техническая характеристика двигателей
Двигатели в сборе
Блок цилиндров и кривошипно-шатунный механизм
Газораспределительный механизм, коллекторы и турбонаддув
Система смазки и вентиляция картера
Система питания
Система охлаждения и привод вентилятора
Сцепление и коробка передач
Электрооборудование
Инструмент водителя и приспособления
- Инструмент водителя и приспособления
Крепежные детали
- Крепежные детали
Номерной указатель
- Номерной указатель

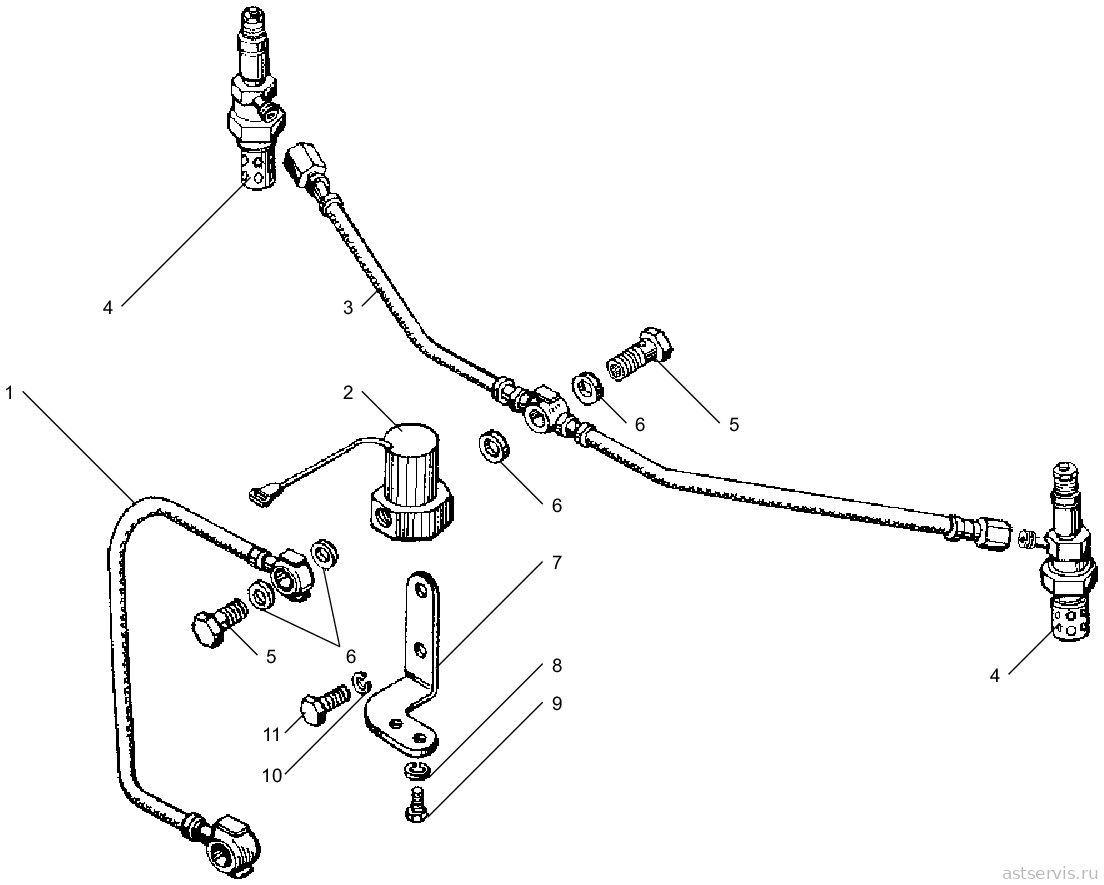

Рисунок 18 – Электрофакельное устройство

Перечень сборочных единиц и деталей к рисунку 18

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты системы пуска и электрооборудования (2) все в каталоге «Ремкомплекты ЯМ3»
	238-1022001-01	Р/К ЭФУ (СВЕЧИ,КЛАПАН,ТРУБКИ,КРЕПЁЖ)	1 компл.	6 655 руб.
	11.3740.000	СВЕЧА ЗАПАЛЬНАЯ	2
	11.3741.000	КЛАПАН ЭЛЕКТРОМАГНИТНЫЙ	1
	236-1022826-Г	ТРУБКА К КЛАПАНУ ЭФУ (МАЛ)	1	963 руб.
поз. 3	238-1022840	ТРУБКА ТОПЛ.ОТ КЛАП. ЭФУ(БОЛ)	1	1 543 руб.
	310122-П2	БОЛТ М10Х1Х22	2
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	4
	238-1022002	Р/К ТОПЛИВОПРОВОДА ЭФУ	1 компл.	2 200 руб.
	236-1022826-Г	ТРУБКА К КЛАПАНУ ЭФУ (МАЛ)	1	963 руб.
поз. 3	238-1022840	ТРУБКА ТОПЛ.ОТ КЛАП. ЭФУ(БОЛ)	1	1 543 руб.
	310122-П2	БОЛТ М10Х1Х22	2
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	4
1	236-1111614	Трубка топливная от ТНВД к клапану	1	1 199 руб. аналог: 195 руб.
2	4573765001	Клапан электромагнитный 1102.3741	1	959 руб.
3	238-1022840	Трубка топливная от клапана к свечам	1	1 543 руб.
4	1112.3740	Свеча факельная штифтовая	2
5	310122-П29	Болт	3	153 руб. аналог: 116 руб.
6	312482-П34	Шайба	6	85 руб.
7	238Ф-1022815	Кронштейн клапана	1	82 руб.
8	252134-П2	Шайба	2	4 руб.
9	201416-П29	Болт	2	6 руб.
10	252135-П2	Шайба	2	4 руб.
11	201452-П29	Болт	2	12 руб.

наверх ↑

Рисунок 20 – Привод ТНВД

Перечень сборочных единиц и деталей к рисунку 20

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты привода агрегатов и ремней (7) все в каталоге «Ремкомплекты ЯМ3»
	7511-1029001-06	Р/К ПЛАВАЮЩ.ПРИВ.ТНВД ДВ.7511.10(ШЕСТЕР.122,ПОЛУМ)	1 компл.	13 200 руб.
	45 9348 6555	БОЛТ М10*16 (201493-П2)	9	87 руб.
поз. 1	7511.1029122	ШЕСТЕРНЯ ВЕДОМАЯ	1
	7511.1029268-10	ПОЛУМУФТА ВЕДУЩАЯ ( L=203 mm)	1
поз. 2	7511.1029590	КОЛЬЦО ПРУЖИННОЕ	1
	7511-1029002-03	Р/К ПЛАВ.ПРИВОДА ТНВД 7511 (ПОДШИП,ФЛАНЕЦ,ГАЙКА)	1 компл.	4 730 руб.
	6-2697709	ПОДШИПНИК ПРИВОДА ТНВД (НОВ.ОБРАЗЦА)	1
поз. 9	7511.1029123	ФЛАНЕЦ УПОРНЫЙ	1
	7511.1029135	ГАЙКА М45х1,5-6Н	1
	7511-1029002-04	Р/К КРЕПЛЕНИЯ ФЛАНЦА ПОЛУМУФТЫ ПРИВ.ТНВД	1 компл.	451 руб.
поз. 16	310001-П2	БОЛТ М14*57 (СПЕЦ.)	1	437 руб.
поз. 14	310265-П2	БОЛТ М12*26 (СПЕЦ.)	4	265 руб.
поз. 13	312502-П29	ШАЙБА 12	4	85 руб.
	7511-1029002-05	Р/К ПЛАВАЮЩ.ПРИВОДА ТНВД 7511 (ПОДШИП+ФЛАНЕЦ)	1 компл.	4 290 руб.
	6-2697709	ПОДШИПНИК ПРИВОДА ТНВД (НОВ.ОБРАЗЦА)	1
поз. 9	7511.1029123	ФЛАНЕЦ УПОРНЫЙ	1
	7511-1029002-06	Р/К КРЕПЛЕНИЯ ПРИВОДА ТНВД (ЯМ3-7511)	1 компл.	165 руб.
	45 9348 6555	БОЛТ М10*16 (201493-П2)	9	87 руб.
	45.9348 6557	БОЛТ М10-6ДХ20 (201495-П2)	3
	7511-1029003	Р/К ЗАМЕНЫ ПЛАСТИН ПРИВ.ТНВД 7511 (НОВ.ОБР)	1 компл.	2 915 руб.
поз. 16	310001-П2	БОЛТ М14*57 (СПЕЦ.)	1	437 руб.
поз. 14	310265-П2	БОЛТ М12*26 (СПЕЦ.)	4	265 руб.
поз. 17	7511.1029264	ФЛАНЕЦ ВЕДУЩИЙ	1
поз. 15	840.1029274-10	ПЛАСТИНА ПЕРЕДНЯЯ	6
	7511-1029120	Р/К ПЛАВАЮЩ.ПРИВОДА ТНВД 7511, 236НЕ2,БЕ2 + БОЛТЫ	1 компл.	13 200 руб.
	45 9348 6555	БОЛТ М10*16 (201493-П2)	9	87 руб.
	45.9348 6557	БОЛТ М10-6ДХ20 (201495-П2)	3
	7511.1029120	ОСЬ ВЕДОМОЙ ШЕСТЕРНИ В СБОРЕ	1
1	7511-1029122	Шестерня ведомая	1	5 556 руб.
2	7511-1029590	Кольцо пружинное упорное	1	122 руб.
3	4593486555	Болт	9	87 руб.
4	4593486557	Болт	3	99 руб.
5	7511-1029268	Полумуфта ведущая	1
5	7511-1029268-10*	Полумуфта ведущая	1	3 750 руб.
6	7511-1029120-01	Ось ведомой шестерни с подшипником и манжетой в сборе	1
7	238Б-1029438	Манжета в сборе	1
8	7511-1029154-01	Ось ведомой шестерни	1
9	7511-1029123	Фланец упорный	1	256 руб.
10	8.8618	Подшипник 6-2697709А	1
11	7511-1029135-10	Гайка	1	1 038 руб.
12	238Б-1029240	Манжета в сборе	1
13	312502-П29	Шайба	4	85 руб.
14	310265-П2	Болт	4	265 руб.
15	840-1029274-10	Пластина	6	227 руб. аналог: 135 руб.
16	310001-П2	Болт	1	437 руб.
17	7511-1029264	Фланец полумуфты	1	2 916 руб. аналог: 525 руб.

* применяется с топливным насосом 175.1111005-40

наверх ↑

Рисунок 21 – Трубопроводы топливные

Перечень сборочных единиц и деталей к рисунку 21

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.			Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	7511.10-06	7512.10	Цена	Заказ
	Ремкомплекты системы питания топливом (18) все в каталоге «Ремкомплекты ЯМ3»
	7511-1104001	Р/К ТРУБКИ ОТВОДЯЩ. ДВ. ЯМ3-7511 (ИНД. ГБЦ)	1 компл.			660 руб. аналог: 501 руб.
	238БМ-1104373	ТРУБКА ОТВОДЯЩАЯ	1
поз. 16	310122-П2	БОЛТ М10Х1Х22	3
поз. 37	310239-П29	БОЛТ М10Х1Х40	1			276 руб. аналог: 198 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	9
	7511-1104001-05	Р/К ПОДВОДА ВОЗДУХА К КОРРЕКТОРУ ДВ.ЯМ3-7511	1 компл.			396 руб.
поз. 16	310122-П2	БОЛТ М10Х1Х22	2
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	4
	840.1022826	ТРУБКА ПОДВОДА ВОЗДУХА К КОРРЕКТОРУ	1
	7511-1104001-07	Р/К ДЛЯ УСТАНОВКИ 51 ФОРС. (БОЛТЫ+ШАЙБЫ)РАЗД.ГБЦ	1 компл.			506 руб. аналог: 300 руб.
	238БМ-1104433	БОЛТ М6х18 (7511-1104433)	8
	238БМ-1104434	ШАЙБА 6,510,21,5 (МЕДЬ) 852203,7511-1104434	16
	7511-1104001-10	Р/К ИЗ 8 ТРУБОК ВЫС. ДАВЛ.ПРЯМ. БЛОЧ.ГБЦ(+ПАР,РТИ)	1 компл.			4 400 руб.
поз. 43	240-1104350	УПЛОТНИТЕЛЬ ТРУБОК 240 (РЕЗИНА)	4			29 руб. аналог: 17 руб.
поз. 54	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	8			6 руб. аналог: 3 руб.
	7511.1104308-10	ТРУБКА ТОПЛВН. С ФЛАНЦАМИ (L=569) (236-1104308-Г )	8
поз. 27	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	8
	7511-1104001-11	Р/К МЕДНЫХ ШАЙБ НА ТРУБОПРОВОДЫ ЯМ3-7511.10	1 компл.			484 руб. аналог: 479 руб.
	238БМ-1104434	ШАЙБА 6,510,21,5 (МЕДЬ) 852203,7511-1104434	16
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	13			95 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	40
	7511-1104001-12	К-Т ТРУБОК ВЫС.ДАВЛ.ГНУТЫЕ.БЛОЧ.ГБЦ(+ПАР,РТИ)	1 компл.			4 950 руб.
поз. 43	240-1104350	УПЛОТНИТЕЛЬ ТРУБОК 240 (РЕЗИНА)	4			29 руб. аналог: 17 руб.
поз. 54	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	8			6 руб. аналог: 3 руб.
	7511.1104308-10	ТРУБКА ТОПЛВН. С ФЛАНЦАМИ (L=569) (236-1104308-Г )	8
поз. 27	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	8
	7511-1104001-14	К-Т ТРУБОК ВЫС. ДАВЛ. ГНУТЫХ РАЗД.ГБЦ	1 компл.			6 380 руб.
поз. 1	7511.1104308-20	ТРУБКА ТОПЛВН. С ШАЙБАМИ (L=743)(РАЗД ГБЦ)	8
	7511-1104001-15	Р/К ТРУБОК ВЫСОКОГО ДАВЛ.ГНУТЫЕ ОБЩ.ГБЦ(+РТИ,ПАР)	1 компл.			4 950 руб.
поз. 43	240-1104350	УПЛОТНИТЕЛЬ ТРУБОК 240 (РЕЗИНА)	4			29 руб. аналог: 17 руб.
поз. 54	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	8			6 руб. аналог: 3 руб.
	7511.1104308-10	ТРУБКА ТОПЛВН. С ФЛАНЦАМИ (L=569) (236-1104308-Г )	8
	7511-1104001-16	Р/К ТРУБОК ВЫС. ДАВЛ. ГНУТЫХ ОБЩ ГБЦ(НОВ ОБР+РТИ)	1 компл.			4 950 руб.
поз. 43	240-1104350	УПЛОТНИТЕЛЬ ТРУБОК 240 (РЕЗИНА)	4			29 руб. аналог: 17 руб.
поз. 54	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	8			6 руб. аналог: 3 руб.
	7511.1104308-11	ТРУБКА ТНВД (НОВ ОБР)(569см)	8
поз. 27	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	8
	7511-1104001-20	Р/К ИЗ 8 ТРУБОК ВЫС. ДАВЛ. ПРЯМ. ИНД. ГБЦ (+РТИ)	1 компл.			4 730 руб.
поз. 6	240-1104344-А	УПЛОТНИТЕЛЬ ТРУБОК ИНДИВ.ГБЦ	8			72 руб. аналог: 12 руб.
поз. 1	7511.1104308-20	ТРУБКА ТОПЛВН. С ШАЙБАМИ (L=743)(РАЗД ГБЦ)	8
	7511-1104002	Р/К КРЕПЛЕНИЯ ТРУБКИ ВЫС.ДАВЛ.	1 компл.			61 руб.
поз. 55	216233-П29	ШПИЛЬКА М81,25 - М81 (30мм)	2			33 руб.
поз. 54	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	1			6 руб. аналог: 3 руб.
поз. 14	250511-П29	ГАЙКА М8х1	2			17 руб.
поз. 12	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	2			4 руб.
поз. 27	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	1
	7511-1104002-05	Р/К УСТАНОВКИ ДРЕНАЖНОЙ ТРУБКИ М10*М6	1 компл.			528 руб. аналог: 195 руб.
	238БМ-1104433	БОЛТ М6х18 (7511-1104433)	1
поз. 16	310122-П2	БОЛТ М10Х1Х22	1
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	2
	312651-П	ШАЙБА 6,5101,5 (МЕДЬ) 852203, 238БМ-1104434	2
	7511.1104370-А	ТРУБКА ДРЕНАЖНАЯ ФОРСУНКИ (10*6)	1
	7511-1104002-07	Р/К УСТАНОВКИ ДРЕНАЖ. ТРУБКИ 51 ФОРСУН. (РАЗД.ГБЦ)	1 компл.			528 руб. аналог: 195 руб.
	238БМ-1104433	БОЛТ М6х18 (7511-1104433)	2
	238БМ-1104434	ШАЙБА 6,510,21,5 (МЕДЬ) 852203,7511-1104434	4
поз. 34	7511.1104370	ТРУБКА ДРЕНАЖ.ФОРС. (6*6)	1
	7511-1104002-10	К-Т ИЗ 2-Х ТРУБОК ВЫС. ДАВ.ПРЯМ.БЛОЧ.ГБЦ(+РТИ,ПАР)	1 компл.			1 100 руб.
поз. 43	240-1104350	УПЛОТНИТЕЛЬ ТРУБОК 240 (РЕЗИНА)	1			29 руб. аналог: 17 руб.
поз. 54	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	2			6 руб. аналог: 3 руб.
	7511.1104308-10	ТРУБКА ТОПЛВН. С ФЛАНЦАМИ (L=569) (236-1104308-Г )	2
поз. 27	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	2
	7511-1104002-20	Р/К ИЗ 2-Х ТРУБОК ВЫС.ДАВЛ.ПРЯМ.ИНД.ГБЦ(+КРЕП,РТИ)	1 компл.			2 695 руб.
поз. 7	201420-П29	БОЛТ М6х20	2			9 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	4			35 руб.
поз. 6	240-1104344-А	УПЛОТНИТЕЛЬ ТРУБОК ИНДИВ.ГБЦ	2			72 руб. аналог: 12 руб.
поз. 10	240-1104358	КОЛОДКА	2			209 руб.
поз. 14	250511-П29	ГАЙКА М8х1	2			17 руб.
поз. 8	252004 -П29	ШAЙБA 6,4х12,5х1,4	2			10 руб.
поз. 12	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	4			4 руб.
поз. 1	7511.1104308-20	ТРУБКА ТОПЛВН. С ШАЙБАМИ (L=743)(РАЗД ГБЦ)	2
поз. 11	840.1112546	ФЛАНЕЦ	2
поз. 13	840.1112548	ГАЙКА СПЕЦИАЛЬНАЯ	2
	7511-1104300	К-КТ ТОПЛИВНЫХ ТРУБОК(ПВХ)+МЕТИЗЫ ЯМ3 7511,658	1 компл.			11 110 руб.
	238-1104346-Д	ТРУБКА ДРЕНАЖНАЯ(ПЛАСТИК)	1			598 руб.
	238-1104370-В	ТРУБКА ДРЕНАЖНАЯ ФОРСУНОК (ПЛАСТИК) ИТАЛИЯ	2			1 172 руб.
	6562.1104440	ДЕРЖАТЕЛЬ ТРУБОК	1
	6562.1104440-10	ДЕРЖАТЕЛЬ ТРУБОК С КЛИПСАМИ	1
	6581.1104384-40	ТРУБКА (ПЛАСТИК)	1
	6581.1104422-40	ТРУБКА (ПЛАСТИК)	1
	6581.1104426-40	ТРУБКА (ПЛАСТИК)	1
	8.8972	БОЛТ ТОПЛИВНЫЙ (ЕВРО 3 D-10)50-1631-938001	9
	8.8973	ШАЙБА ТОПЛИВНАЯ 10 (ЕВРО 3)	24
	8.8976	ФИТИНГ ПРЯМОЙ 51-8510-068001	2
	8.8991	БОЛТ ТОПЛИВНЫЙ (ЕВРО 3 D-14)	4
	8.8994	БОЛТ М10*1	2
	8.8995	ШАЙБА ТОПЛИВНАЯ 14 (ЕВРО 3)	12
	8.9128	НАКОНЕЧНИК	1
	8.9175	ФИТИНГ ПОВОРОТНЫЙ	1
	7511-1104300-01	К-КТ ТОПЛИВНЫХ ТРУБОК (ПВХ)+МЕТИЗЫ ДЛЯ ФТОТ 7511	1 компл.			6 050 руб.
	6562.1104440	ДЕРЖАТЕЛЬ ТРУБОК	1
	6562.1104440-10	ДЕРЖАТЕЛЬ ТРУБОК С КЛИПСАМИ	1
	6581.1104384-40	ТРУБКА (ПЛАСТИК)	1
	6581.1104422-40	ТРУБКА (ПЛАСТИК)	1
	6581.1104426-40	ТРУБКА (ПЛАСТИК)	1
	8.8991	БОЛТ ТОПЛИВНЫЙ (ЕВРО 3 D-14)	4
	8.8995	ШАЙБА ТОПЛИВНАЯ 14 (ЕВРО 3)	12
	8.9175	ФИТИНГ ПОВОРОТНЫЙ	1
	7511-1104300-02	К-КТ МЕТИЗОВ ЯМ3 7511,658 ДЛЯ ТРУБОК ПВХ	1 компл.			6 215 руб.
	6562.1104440	ДЕРЖАТЕЛЬ ТРУБОК	2
	6562.1104440-10	ДЕРЖАТЕЛЬ ТРУБОК С КЛИПСАМИ	1
	8.8972	БОЛТ ТОПЛИВНЫЙ (ЕВРО 3 D-10)50-1631-938001	9
	8.8973	ШАЙБА ТОПЛИВНАЯ 10 (ЕВРО 3)	21
	8.8976	ФИТИНГ ПРЯМОЙ 51-8510-068001	2
	8.8991	БОЛТ ТОПЛИВНЫЙ (ЕВРО 3 D-14)	4
	8.8994	БОЛТ М10*1	2
	8.8995	ШАЙБА ТОПЛИВНАЯ 14 (ЕВРО 3)	11
	8.9128	НАКОНЕЧНИК	1
	8.9175	ФИТИНГ ПОВОРОТНЫЙ	1
	8.9213	ШАЙБА С РЕЗИНКОЙ 14	1
1	7511-1104308-20	Трубка высокого давления в сборе	8	—	—	1 834 руб. аналог: 446 руб.
—	7511-1104306-20*	Трубка высокого давления в сборе	8	—	—	1 902 руб.
—	7511-1104308-10*	Трубка высокого давления в сборе	—	8	8	528 руб.
2	314721-П29	Гайка	16	16	16	76 руб.
—	312670-П29	Шайба	16	16	16	54 руб.
3	7511-1104340	Трубкавысокого давления	8	—	—
4	840-1112534	Втулка	8	—	—	56 руб.
5	240-1104343	Шайба	8	—	—	71 руб.
6	240-1104344-А	Уплотнитель	8	—	—	72 руб. аналог: 12 руб.
7	201420-П29	Болт	8	—	—	9 руб.
8	252004-П29	Шайба	8	—	—	10 руб.
9	310460-П29	Шпилька	16	—	—	111 руб.
10	240-1104358	Колодка	8	—	—	209 руб.
11	840-1112546	Фланец	8	—	—	626 руб.
12	252135-П2	Шайба	16	16	16	4 руб.
13	840-1112548	Гайка специальная	8	—	—	63 руб.
14	250511-П29	Гайка	8	16	16	17 руб.
15	312482-П34	Шайба	38	20	20	85 руб.
16	310122-П2	Болт	16	10	10
17	238-1104346-В	Трубкаотводящаяв сборе	1	1	—	1 791 руб.
—	238-1104346-В2	Трубкаотводящаяв сборе	—	—	1	1 848 руб.
—	7511-1104318-20	Трубкавысокого давления 5-ой секции	1	—	—
18	7511-1104318-10	Трубкавысокого давления 5-ой секции	—	1	1
—	7511-1104320-20	Трубкавысокого давления 6-ой се кции	1	—	—
19	7511-1104320-10	Трубкавысокого давления 6-ой се кции	—	1	1
—	7511-1104322-20	Трубка высокого давления 7-ой секции	1	—	—
20	7511-1104322-10	Трубка высокого давления 7-ой секции	—	1	1
21	315484-П29	Кляммер	2	2	2	26 руб.
22	7511-1104324-10	Трубка высокого давления 8-ой секции	—	1	1
—	7511-1104324-20	Трубкавысокого давления 8-ой секции	1	—	—
23	7511-1104340-10	Трубкавысокого давления	—	8	8
24	7511-1104359	Втулка нажимная	—	8	8
25	7511-1104342	Шайба	—	8	8
26	7511-1104345	Фланец	—	8	8
27	7511-1104344	Уплотнитель	—	8	8	32 руб. аналог: 18 руб.
28	238-1104370-Б	Трубкадренажная в сборе	—	2	2	1 942 руб. аналог: 291 руб.
29	314650-П29	Ниппель	—	2	2	328 руб. аналог: 53 руб.
30	7511-1104373	Трубкаотводящая отголовок	2	—	—	1 665 руб. аналог: 237 руб.
31	7511-1104433	Болт	8	—	—	163 руб. аналог: 30 руб.
32	7511-1104434	Шайба	16	—	—	27 руб.
33	236-1104430	Наконечник трубки	2**	2**	1	283 руб.
34	7511-1104370	Трубкадренажная в сборе	8	—	—	1 066 руб. аналог: 111 руб.
35	312326-П34	Шайба	11	11	11	94 руб.
36	310096-П2	Болт	3**	3**	4
37	310239-П29	Болт	2	—	—	276 руб. аналог: 198 руб.
38	7511-1104316-10	Трубкавысокого давления 4-ой се кции	—	1	1
—	7511-1104316-20	Трубкавысокого давления 4-ой се кции	1	—	—
—	7511-1104314-20	Трубкавысокого давления 3-ей се кции	1	—	—
39	7511-1104314-10	Трубкавысокого давления 3-ей се кции	—	1	1
—	7511-1104312-20	Трубкавысокого давления 2-ой секции	1	—	—
40	7511-1104312-10	Трубкавысокого давления 2-ой секции	—	1	1
41	7511-1104352	Кронштейн	—	1	1
42	240-1104459	Скоба	4	4	4	139 руб.
43	240-1104350	Прокладка	4	4	4	29 руб. аналог: 17 руб.
44	240-1104458	Скоба	4	4	4	уточняем
45	201422-П29	Болт	6	7	7	12 руб.
46	252134-П2	Шайба	2	3	3	4 руб.
47	236-1104440	Скоба	1	1	1	50 руб.
48	238БМ-1104422	Трубка отводящая от насоса топливоподкачивающего	1	1	1
49	236-1104441	Скоба	1	1	1	156 руб.
50	236-1104457-Б	Прокладка	1	1	1	55 руб.
51	238БМ-1104426	Трубка подводящая в сборе	1	1	1	1 474 руб.
52	238БМ-1104384*	Трубка отводящая в сборе	—	1	1	1 276 руб.
—	238БМ-1104384-10	Трубка отводящая в сборе	—	1	1
—	7511-1104384	Трубка отводящая в сборе	1	—	—
53	7511-1104310-10	Трубка высокого давления 1-ой секции	—	1	1
—	7511-1104310-20	Трубка высокого давления 1-ой секции	1	—	—
54	240-1104368	Прокладка	8	8	8	6 руб. аналог: 3 руб.
55	216233-П29	Шпилька	—	16	16	33 руб.
56	310260-П29	Болт	2	2	2
57	310236-П2*	Болт	1	—	—

* только для запасных частей

** для двигателей на автомобили МАЗ

* для двигателей на автомобили МАЗ

наверх ↑

Рисунок 22 – Фильтр грубой очистки топлива

Перечень сборочных единиц и деталей к рисунку 22

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты системы питания топливом (3) все в каталоге «Ремкомплекты ЯМ3»
	840-1105001	Р/К ФГОТ ДВ.ЯМ3-236НЕ,7511,8421,8401 (РТИ, МЕДЬ)	1 компл.	149 руб.
	25.3111 2221	КОЛЬЦО УПЛ. 120-126-36-2-1 (236-1121100)	2
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	8	95 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	2
	840-1105002-01	Р/К ФГОТ (840-1105010)	1 компл.	660 руб.
	25.3111 2221	КОЛЬЦО УПЛ. 120-126-36-2-1 (236-1121100)	1
поз. 5	252017-П2	ШАЙБА 16,5х30х3 (312632-П2, 312399-П2)	2
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	2
поз. 4	840.1028087	КОЛЬЦО ЗАПОРНОЕ (СТАЛЬ) ВНУТ.D=14,7 - 1,2х2,5	1
поз. 6	840.1105408	ПРУЖИНА ФГОТ L=37,4 D=22, d=2, n1=6	1
	840-1105002-05	Р/К ФГОТ (840-1105010) МАЛЫЙ	1 компл.	85 руб.
	25.3111 2221	КОЛЬЦО УПЛ. 120-126-36-2-1 (236-1121100)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	2
—	840-1105010	Фильтр грубой очистки топлива	2	7 496 руб.
1	840-1105084	Фланец	2
2	840-1117144	Пробка сливная	2
3	840-1105050	Стакан	2
4	840-1028087	Кольцо	2	уточняем
5	252017-П2	Шайба	4
6	840-1105408	Пружина	2
7	840-1105412	Диск	18
8	310096-П29	Болт	4	226 руб.
9	312326-П34	Шайба	8	94 руб.
10	236-1104429	Наконечник	4	254 руб.
11	316184-П29	Пробка	2	137 руб.
12	312482-П34	Шайба	2	85 руб.
13	4593461526	Болт	8
14	4598166046	Шайба	8
15	840-1105015	Крышка	2
16	2531112221	Кольцо 120-126-36-2-1	2	139 руб.
17	252138-П2	Шайба	2	18 руб.
18	840-1105406	Ось	2
19	840-1105402	Диск верхний	2

наверх ↑

Рисунок 23 – Воздушный фильтр

Перечень сборочных единиц и деталей к рисунку 23

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
—	7511-1109010	Фильтр воздушный в сборе	1
1	7511-1109048	Корпус фильтра в сборе	1
2	8421-1109080	Элемент фильтрующий в сборе	2
3	7511-1109544	Кольцо промежуточное	1
4	7511-1109099	Держатель фильтрующего элемента	1
5	251647-П29	Гайка	1
6	312316-П29	Шайба	1	26 руб.
7	236Н-1109577	Прокладка	2
8	236Н-1109030	Кольцо уплотнительное	1
9	311808-П2	Гайка	1	128 руб.
10	312351-П29	Шайба	1
11	236Н-1109448	Заглушка бункера	1
12	236Н-1109436	Бункер фильтра	1
13	312658-П2	Шайба	1
14	250517-П2	Гайка	1

* устанавливается один из вариантов

наверх ↑

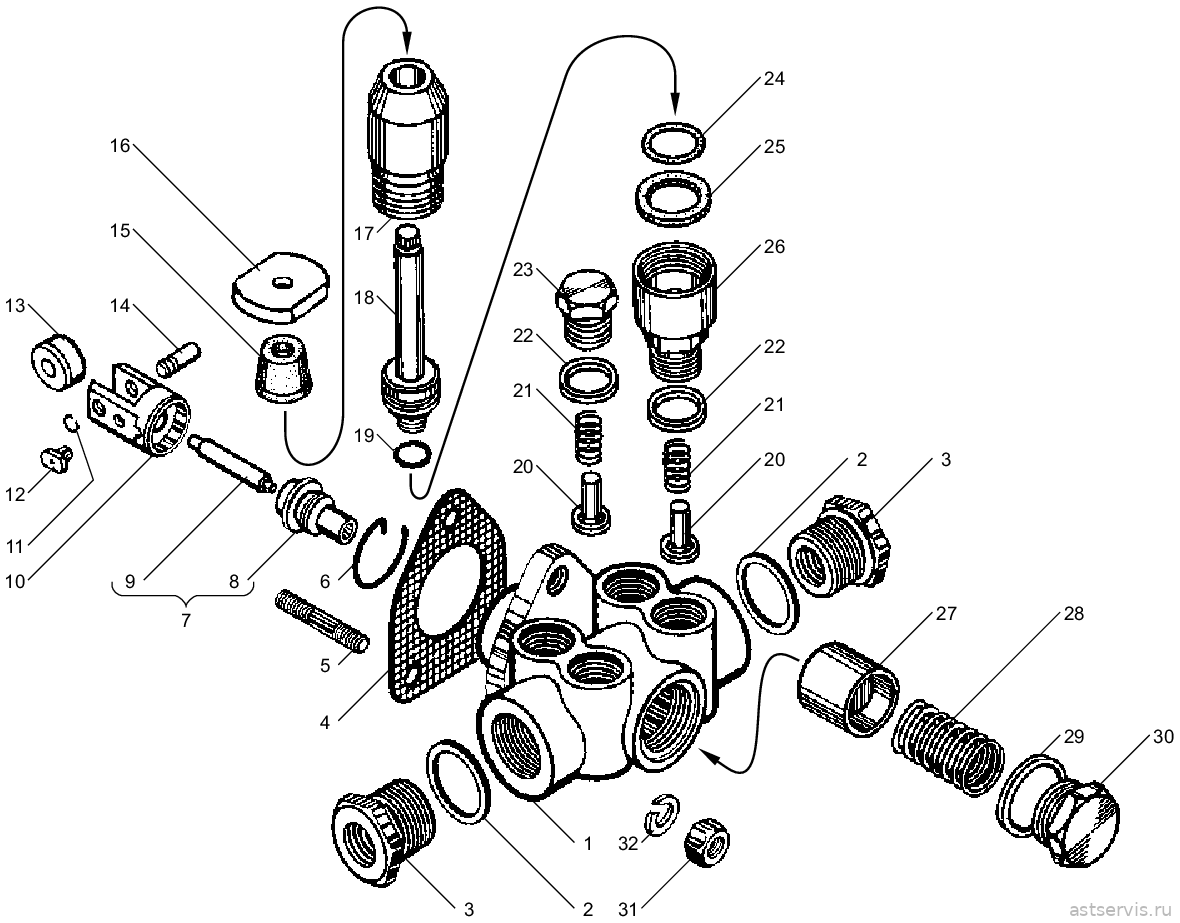

Рисунок 24 – Насос топливоподкачивающий

Перечень сборочных единиц и деталей к рисунку 24

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты системы питания топливом (9) все в каталоге «Ремкомплекты ЯМ3»
	236-1106001	Р/К ТННД (+КЛАПАНА, ПРУЖИНЫ)	1 компл.	292 руб.
поз. 28	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
поз. 20	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
поз. 21	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
поз. 24	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
	238-1723026	КОЛЬЦО УПЛ. 006-010-25-2-2 (25.3111 3053) 2053	1	353 руб.
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
поз. 29	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	236-1106001-02	Р/К ТННД (+КЛАП,ПРУЖ,РОЛИК)	1 компл.	589 руб.
поз. 28	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
поз. 20	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
поз. 21	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
поз. 24	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
поз. 29	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	37.1106328	РОЛИК ТОЛКАТЕЛЯ (236-1106242)	1
	236-1106002	Р/К ТННД (+ШТОК ВТУЛКА,ПРУЖ, ПОРШ, ТОЛК.СБ, КЛАП.)	1 компл.	2 420 руб.
	236-1106222	ШТОК-ВТУЛКА (33.1106222)	1
поз. 27	236-1106228	ПОРШЕНЬ НАСОСА ТННД	1
поз. 28	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
	236-1106240	ТОЛКАТЕЛЬ ПОРШНЯ ТННД	1
поз. 12	236-1106246	СУХАРЬ ТОЛКАТЕЛЯ ТННД	1
поз. 6	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
поз. 20	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
поз. 21	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
поз. 24	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
поз. 29	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
поз. 11	37.1106327	КОЛЬЦО СТОПОРНОЕ ОСИ ТОЛК. ТННД	1
	37.1106328	РОЛИК ТОЛКАТЕЛЯ (236-1106242)	1
поз. 14	42.1106244-10	ОСЬ РОЛИКА (236-1106244)	1
	236-1106002-01	Р/К ТННД (+ШТОК ВТУЛКА, ПРУЖ, ПОРШЕНЬ, КЛАП)	1 компл.	1 815 руб.
	236-1106222	ШТОК-ВТУЛКА (33.1106222)	1
поз. 27	236-1106228	ПОРШЕНЬ НАСОСА ТННД	1
поз. 28	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
поз. 6	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
поз. 20	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
поз. 21	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
поз. 24	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
поз. 29	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	236-1106002-02	Р/К ТННД (+ШТОК ВТУЛКА, ПРУЖИНЫ, КЛАП)	1 компл.	1 573 руб.
	236-1106222	ШТОК-ВТУЛКА (33.1106222)	1
поз. 28	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
поз. 6	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
поз. 20	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
поз. 21	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
поз. 24	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
поз. 29	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	236-1106002-03	Р/К ТННД (+ПРУЖЫНЫ,КЛАПАНА,СТОПОР.КОЛЬЦО)	1 компл.	374 руб.
поз. 28	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
поз. 6	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
поз. 20	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
поз. 21	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
поз. 24	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
поз. 29	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	236-1106002-05	Р/К ТННД (+ПРУЖИНЫ, ПОРШЕНЬ, КЛАПАНА)	1 компл.	666 руб.
поз. 27	236-1106228	ПОРШЕНЬ НАСОСА ТННД	1
поз. 28	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
поз. 6	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
поз. 20	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
поз. 21	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
поз. 24	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
поз. 29	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	236-1106002-06	Р/К ТННД (+ТОЛКАТЕЛЬ, ПОРШЕНЬ, ПРУЖИНЫ, КЛАПАНА)	1 компл.	1 392 руб.
поз. 27	236-1106228	ПОРШЕНЬ НАСОСА ТННД	1
поз. 28	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
	236-1106240	ТОЛКАТЕЛЬ ПОРШНЯ ТННД	1
поз. 12	236-1106246	СУХАРЬ ТОЛКАТЕЛЯ ТННД	1
поз. 6	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
поз. 20	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
поз. 21	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
поз. 24	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
поз. 29	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
поз. 11	37.1106327	КОЛЬЦО СТОПОРНОЕ ОСИ ТОЛК. ТННД	1
	37.1106328	РОЛИК ТОЛКАТЕЛЯ (236-1106242)	1
поз. 14	42.1106244-10	ОСЬ РОЛИКА (236-1106244)	1
	236-1106003	Р/К ТННД (РТИ,ПАРОНИТ,МЕДЬ)	1 компл.	121 руб.
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
поз. 24	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
поз. 29	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
—	861-1106010	Насос топливоподкачивающий в сборе	1	4 558 руб. аналог: 1 410 руб.
1	44.1106012-10	Корпус насоса в сборе	1
2	312768-П	Шайба	2	134 руб.
3	17.1111032	Ввертыш	2
4	240-1106285	Прокладка	1
5	4595361005	Шпилька	3
6	236-1106256	Кольцо стопорное	1	уточняем
7	33.1106222	Шток со втулкой в сборе	1
8	33.1106223	Втулка	1
9	33.1106338	Шток	1
10	42.1106240-10	Толкатель поршня	1
11	37.1106327	Кольцо запорное	1
12	236-1106246	Сухарь толкателя	2
13	42.1106242-10	Ролик толкателя	1
14	42.1106244-10	Ось ролика	1
—	236-1106288-В	Насос топливопрокачивающий в сборе	1	1 169 руб.
15	236-1106342	Колпачок защитный	1	54 руб.
16	236-1106314-В	Рукоятка	1
17	236-1106292-Е	Цилиндр	1
18	236-1106298-Е	Поршень со штоком в сборе	1
19	2531113053	Кольцо 006-010-25-2-1	1
20	236-1106264	Клапан насоса	4	148 руб.
21	236-1106272	Пружина клапана	4
22	852212	Шайба	4	153 руб.
23	236-1106276	Пробка клапана	3	98 руб.
24	236-1110479	Кольцо уплотнительное	1
25	236-1106306-Б	Кольцо	1
26	236-1106324-Г	Корпус цилиндра	1
27	236-1106228	Поршень насоса	1
28	236-1106232	Пружина поршня	1
29	33.1112342	Кольцо уплотнительное	1
30	44.1106234-10	Пробка пружины	1
31	250508-П29	Гайка	3	10 руб.
32	252154-П29	Шайба	3	4 руб.

наверх ↑

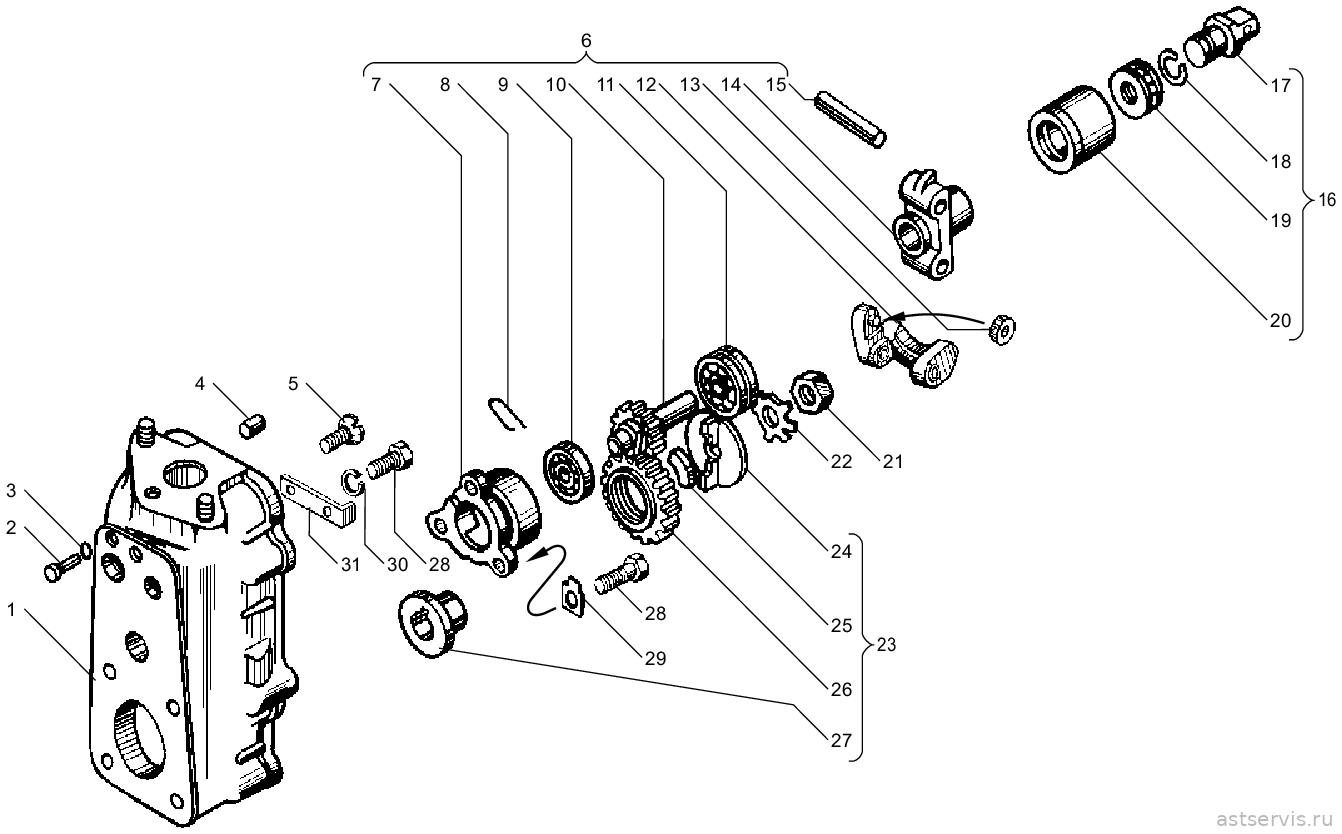

Рисунок 25 – Корпус регулятора частоты вращения

Перечень сборочных единиц и деталей к рисунку 25

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты ТНВД, регулятора и муфты опережения (1) все в каталоге «Ремкомплекты ЯМ3»
	236-1110002-01	Р/К РЕГУЛЯТОРА ОБОРОТОВ ТНВД-60,80,90 (С КОРРЕКТ.)	1 компл.	1 634 руб.
	236-1110089	ПРУЖИНА КОМПЕНСАЦИОННАЯ	1	10 руб.
	236-1110140	ШАЙБА РЕГУЛИРОВОЧНАЯ	2	99 руб.
	236-1110141	ШАЙБА РЕГУЛИРОВОЧНАЯ	2	32 руб.
	236-1110154-А	ПР-КА КРЫШКИ РЕГУЛЯТОРА ПМБ 0.8мм	1
	236-1110394	КОЛЬЦО УПЛ. 010-014-25-2-2 (25.3111 0239)	1
	236-1110462	ПРУЖИНА РЕГУЛЯТОРА	1
	236-1110482	КОЛЬЦО УПЛ. 012-017-30-2-2 (25.3111 0243)(ЯЗРТИ)	1	43 руб.
	236-1110490	ПРУЖИНА БУФЕРНАЯ	1	95 руб.
	236-1110499-А3	ПР-КА КРЫШКИ СМОТР. ЛЮКА (ПАРОНИТ)	1	223 руб.
	236-1111196	КОЛЬЦО УПЛ. 054-058-25-2-2 (РЕЗИНА)	1	106 руб.
	236Т-1110396	ПРУЖИНА СКОБЫ ВОЗВРАТНАЯ	1
	25.3111 2013 ( 3013)	КОЛЬЦО УПЛ. 005-008-19-2-2 (240-1104389) (РЕЗИНА)	2
	25.3111 3064	КОЛЬЦО УПЛ. 016-020-25-2-2 (236-1110479)	2
	258012	ШПЛИНТ	3
	312630-П	ШАЙБА 20,324,01,5 (МЕДЬ)	1	63 руб.
	312768-П	ШАЙБА 24,330,72,0 (МЕДЬ) 201-1009042-Б	1	134 руб.
	60.1110448	Пружина	1
	852204	ШАЙБА 8,312,01,5 (МЕДЬ) 312353-П	2	20 руб.
	852205	ШАЙБА 10,316,81,5 (МЕДЬ) ПЕПЕПУСКН.КЛАП.(312482)	2	117 руб.
1	84.1110022	Корпус регулятора	1
2	260003-П15	Палец	1
3	2531112013	Кольцо 005-008-19-2-1	1	33 руб.
4	258639-П15	Штифт	3
5	311200-П29	Винт	3	101 руб.
6	175-1110300	Державка грузов в сборе	1	4 505 руб.
7	236-1110558-В	Стакан	1	806 руб.
8	236-1110042	Стопор пружинный	1	37 руб.
9	4612120838	Подшипник 200	1	150 руб.
10	236-1110051-В	Валик державки	1	471 руб.
11	4612121092	Подшипник 202	1	137 руб.
12	175-1110320	Груз регулятора в сборе	2	676 руб.
13	236-1110532	Ролик	2	182 руб.
—	236-1110534	Ось ролика	2
14	175-1110304	Державка грузов	1	1 043 руб.
15	236-1110049	Ось	2	156 руб.
16	60.1110060-02	Муфта грузов в сборе	1
17	60.1110065	Пята упорная	1
18	236-1110067	Кольцо пружинное	1	39 руб.
19	4616110211	Подшипник 8102	1
20	60.1110062-02	Муфта грузов	1
21	250634-П15	Гайка	1
22	312556-П29	Шайба	1
23	236-1110512	Демпфер	1	1 631 руб.
24	236-1110521	Фланец	1	623 руб.
25	236-1110517-Б2	Сухарь	4	57 руб.
26	236-1110516-Б3	Шестерня	1	1 017 руб.
27	236-1110518-Б	Втулка	1	426 руб.
28	310140-П15	Болт	5
29	312529-П15	Шайба	3	40 руб.
30	252155-П2	Шайба	2	878 руб.
31	175-1110464	Упор рычага пружины	1	254 руб.

наверх ↑

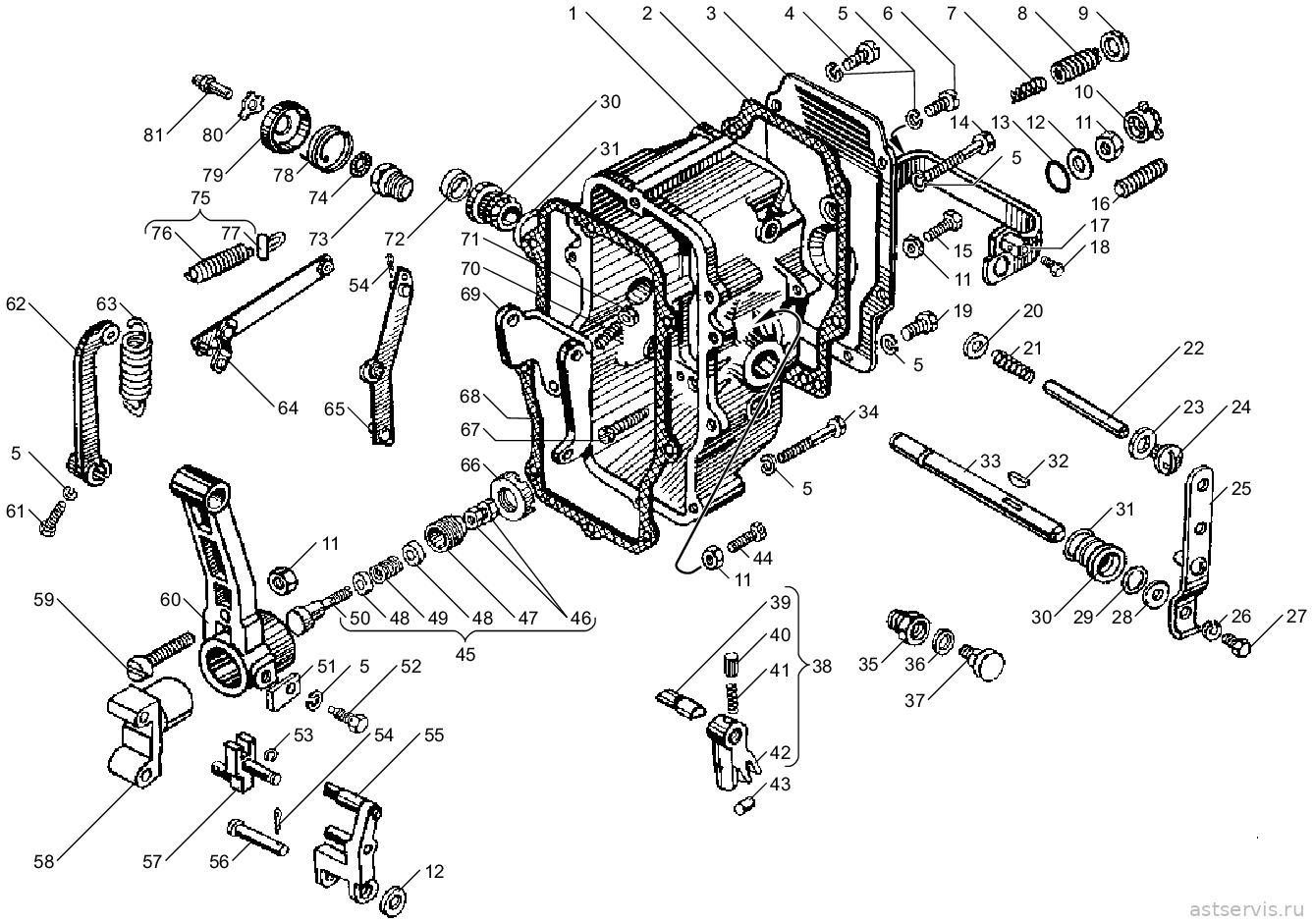

Рисунок 26 – Регулятор частоты вращения

Перечень сборочных единиц и деталей к рисунку 26

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты ТНВД, регулятора и муфты опережения (1) все в каталоге «Ремкомплекты ЯМ3»
	236-1110002-01	Р/К РЕГУЛЯТОРА ОБОРОТОВ ТНВД-60,80,90 (С КОРРЕКТ.)	1 компл.	1 634 руб.
поз. 21	236-1110089	ПРУЖИНА КОМПЕНСАЦИОННАЯ	1	10 руб.
	236-1110140	ШАЙБА РЕГУЛИРОВОЧНАЯ	2	99 руб.
	236-1110141	ШАЙБА РЕГУЛИРОВОЧНАЯ	2	32 руб.
поз. 68	236-1110154-А	ПР-КА КРЫШКИ РЕГУЛЯТОРА ПМБ 0.8мм	1
	236-1110394	КОЛЬЦО УПЛ. 010-014-25-2-2 (25.3111 0239)	1
	236-1110462	ПРУЖИНА РЕГУЛЯТОРА	1
	236-1110482	КОЛЬЦО УПЛ. 012-017-30-2-2 (25.3111 0243)(ЯЗРТИ)	1	43 руб.
поз. 7	236-1110490	ПРУЖИНА БУФЕРНАЯ	1	95 руб.
поз. 2	236-1110499-А3	ПР-КА КРЫШКИ СМОТР. ЛЮКА (ПАРОНИТ)	1	223 руб.
	236-1111196	КОЛЬЦО УПЛ. 054-058-25-2-2 (РЕЗИНА)	1	106 руб.
поз. 78	236Т-1110396	ПРУЖИНА СКОБЫ ВОЗВРАТНАЯ	1
	25.3111 2013 ( 3013)	КОЛЬЦО УПЛ. 005-008-19-2-2 (240-1104389) (РЕЗИНА)	2
	25.3111 3064	КОЛЬЦО УПЛ. 016-020-25-2-2 (236-1110479)	2
	258012	ШПЛИНТ	3
	312630-П	ШАЙБА 20,324,01,5 (МЕДЬ)	1	63 руб.
	312768-П	ШАЙБА 24,330,72,0 (МЕДЬ) 201-1009042-Б	1	134 руб.
поз. 76	60.1110448	Пружина	1
поз. 36	852204	ШАЙБА 8,312,01,5 (МЕДЬ) 312353-П	2	20 руб.
поз. 23	852205	ШАЙБА 10,316,81,5 (МЕДЬ) ПЕПЕПУСКН.КЛАП.(312482)	2	117 руб.
1	60.1110129	Крышка регулятора	1
2	236-1110499-А3	Прокладка крышки смотрового люка	1	223 руб.
3	60.1110498-01	Крышка смотрового люка	1
4	852380-П15	Винт	3
5	252154-П29	Шайба	13	4 руб.
6	310600-П15	Винт	1
7	236-1110490	Пружина буферная	1	95 руб.
8	8077-1110492	Корпус буферной пружины	1
9	311511-П29	Гайка	1
10	852920	Гайка	1	60 руб.
11	250508-П29	Гайка	4	10 руб.
12	312370-П29	Шайба	2	22 руб.
13	2531112013	Кольцо 005-008-19-2-2	1	33 руб.
14	310612-П15	Винт	1
15	852003-П29	Болт	1
16	175-1110200	Винт	1	96 руб.
17	6007-1110380-01	Скоба кулисы в сборе	1
18	852006-П29	Болт	1
19	310611-П15	Винт	1
20	312700-П15	Шайба	1
21	236-1110089	Пружина компенсационная	1	10 руб.
22	236-1110088	Ось рычагов	1	181 руб.
23	852205	Шайба	2	117 руб.
24	852369-П15	Винт-заглушка	2
25	236Т-1110151	Рычаг управления регулятором	1
26	252134-П29	Шайба	1
27	201418-П29	Болт	1	7 руб.
28	312347-П15	Шайба	1
29	2531110243	Кольцо уплотнительное	1
30	236Т-1110476-Б	Втулка вала	2
31	2531110241	Кольцо 016-020-25-2-2	2
32	314003-П	Шпонка	1	156 руб.
33	175-1110467	Вал рычага пружины	1	727 руб.
34	852381-П15	Винт	5
35	236Т-1110392	Ввертыш оси скобы	1
36	852204	Шайба	1	20 руб.
37	236Т-1110390	Ось скобы	1
38	175-1110130	Кулиса в сборе	1	1 054 руб.
39	236-1110136-Б	Ось кулисы	1	343 руб.
40	236-1110372-Б	Фиксатор кулисы	1	162 руб.
41	175-1110227	Пружина фиксатора	1	101 руб.
42	60.1110132	Кулиса	1
43	60.1110220-02	Ползун кулисы	1
44	852020-П29	Болт	1
45	175-1110070-10	Корректор в сборе	1	1 305 руб.
46	852510	Гайка	2
47	240Б-1110416	Корпус пружины корректора	1	156 руб.
48	175-1110072	Кольцо проставочное	2	62 руб.
49	175-1110414	Пружина корректора	1	165 руб.
50	175-1110412	Корректор	1	828 руб.
51	175-1110433-10	Накладка ограничительная	1
52	852021-П15	Болт	1
53	60.1110418	Шайба упорная	1
54	258012-П15	Шплинт	3
55	60.1110266	Рычаг корректора в сборе	1
56	852780	Палец	1	181 руб.
57	60.1110223-02	Кулиса корректора	1
58	175-1110263-10	Втулка корректора	1
59	852350-П15	Винт	1
60	175-1110406-10	Рычаг регулятора	1
61	201418-П15	Болт	1
62	60.1110466	Рычаг пружины	1
63	90.1110462-10	Пружина регулятора	1
64	423-1110454-01	Тяга рейки в сборе	1	471 руб.
65	60.1110441-01	Рычаг рейки	1
66	318-85302	Гайка	1
67	852372	Винт	1	72 руб.
68	236-1110154-А	Прокладка крышки регулятора	1
69	60.1110080	Рычаг двуплечий	1
70	852364-П15	Винт	1
71	250511-П15	Гайка	1
72	313955-П15	Заглушка	1
73	236Т-1110134-Б	Ввертыш оси кулисы	1
74	2531110239	Кольцо уплотнительное оси кулисы	1
75	60.1110438	Пружина рычага рейки с зацепом в сборе	1
76	60.1110448	Пружина рычага рейки	1
77	60.1110449	Зацеп пружины	1
78	236Т-1110396	Пружина скобы кулисы возвратная	1
79	236Т-1110398	Крышка возвратной пружины	1
80	236-1110262	Шайба скобы кулисы	1
81	236-1110376	Ось рычага останова	1	182 руб.

наверх ↑

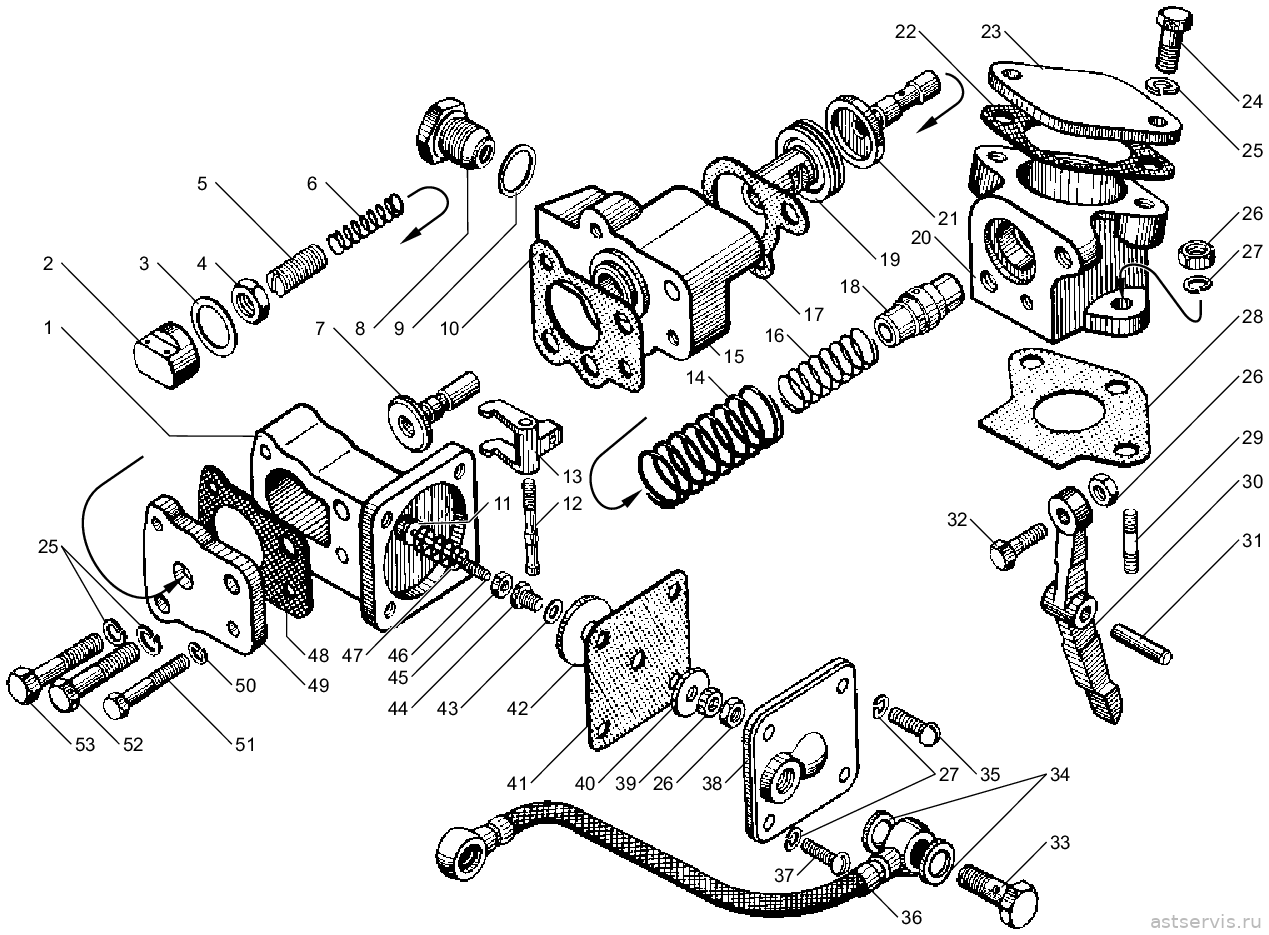

Рисунок 27 – Корректор подачи топлива по наддуву

Перечень сборочных единиц и деталей к рисунку 27

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты ТНВД, регулятора и муфты опережения (3) все в каталоге «Ремкомплекты ЯМ3»
	423-1110001	Р/К КОРРЕКТОРА ПОДАЧИ ТОПЛ.(+ПОРШ,ЗОЛОТ,ШТОК)	1 компл.	5 775 руб.
поз. 33	310122-П2	БОЛТ М10Х1Х22	1
поз. 3	312327-П	ШАЙБА 16,524,01,5 (МЕДЬ) 312445, 852212	1
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	1	44 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	2
поз. 11	318-85418	ШАЙБА РЕГУЛИРОВОЧНАЯ 7,84,30,3 (СТАЛЬ)	10	35 руб.
поз. 7	421.1110786-10	ЗОЛОТНИК	1
поз. 19	421.1110800	ПОРШЕНЬ	1
поз. 14	421.1110802	ПРУЖИНА ПОРШНЯ (КОРРЕК.ПОД.ТОПЛ)	1
поз. 6	421.1110826-20	ПРУЖИНА КОРРЕКТОРА (ПОДАЧИ ТОПЛ)	1
поз. 17	421.1110869	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6мм)	1
поз. 41	421.1110878-01	МЕМБРАНА КОРРЕКТОРА (333.1110755)	1
поз. 10	421.1110881	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
поз. 48	421.1110895	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
поз. 46	421.1110897	ШТОК	1
	421.1110905	ПРУЖИНА МЕМБРАНЫ (КОР.ПОДАЧИ ТОПЛ)	1
поз. 22	423.1110378	ПРОКЛАДКА ФЛАНЦА КОРРЕКТОРА (ПМБ. 2ММ)	1
поз. 28	423.1110924	ПРОКЛАДКА ПРОСТАВКИ КОРРЕКТОРА (ПМБ. 2ММ)	1
поз. 16	423.1110932	ПРУЖИНА ГИЛЬЗЫ (КОРРЕК.ПОД.ТОПЛ)	1
	423-1110001-01	Р/К КОРРЕКТОРА ПОД.ТОПЛИВА (ПРОКЛ,МЕМБР,ШАЙБЫ)	1 компл.	121 руб.
поз. 3	312327-П	ШАЙБА 16,524,01,5 (МЕДЬ) 312445, 852212	1
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	1	44 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	2
поз. 17	421.1110869	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6мм)	1
поз. 41	421.1110878-01	МЕМБРАНА КОРРЕКТОРА (333.1110755)	1
поз. 10	421.1110881	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
поз. 48	421.1110895	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
поз. 22	423.1110378	ПРОКЛАДКА ФЛАНЦА КОРРЕКТОРА (ПМБ. 2ММ)	1
поз. 28	423.1110924	ПРОКЛАДКА ПРОСТАВКИ КОРРЕКТОРА (ПМБ. 2ММ)	1
	423-1110001-10	Р/К КОРРЕКТОРА ПОД.ТОПЛИВА (+ПРУЖИНЫ)	1 компл.	1 265 руб.
поз. 33	310122-П2	БОЛТ М10Х1Х22	1
поз. 3	312327-П	ШАЙБА 16,524,01,5 (МЕДЬ) 312445, 852212	1
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	1	44 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	2
поз. 14	421.1110802	ПРУЖИНА ПОРШНЯ (КОРРЕК.ПОД.ТОПЛ)	1
поз. 6	421.1110826-20	ПРУЖИНА КОРРЕКТОРА (ПОДАЧИ ТОПЛ)	1
поз. 17	421.1110869	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6мм)	1
поз. 41	421.1110878-01	МЕМБРАНА КОРРЕКТОРА (333.1110755)	1
поз. 10	421.1110881	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
поз. 48	421.1110895	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
	421.1110905	ПРУЖИНА МЕМБРАНЫ (КОР.ПОДАЧИ ТОПЛ)	1
поз. 22	423.1110378	ПРОКЛАДКА ФЛАНЦА КОРРЕКТОРА (ПМБ. 2ММ)	1
поз. 28	423.1110924	ПРОКЛАДКА ПРОСТАВКИ КОРРЕКТОРА (ПМБ. 2ММ)	1
поз. 16	423.1110932	ПРУЖИНА ГИЛЬЗЫ (КОРРЕК.ПОД.ТОПЛ)	1
—	423-1110860-11	Корректор подачи топлива по наддуву в сборе	1
1	423-1110880-10	Корпус мембраны	1	975 руб.
2	421-1110830	Колпачок корпуса пружины	1	296 руб.
3	312327-П	Шайба	1
4	311448-П15	Гайка	1
5	421-1110828-11	Корпус пружины	1	172 руб.
6	421-1110826-20	Пружина корректора	1	105 руб.
7	421-1110786-10	Золотник корректора	1	904 руб.
8	42.1111902	Ввертыш в сборе	1
9	852212	Шайба	1	153 руб.
10	421-1110881	Прокладка корпуса мембраны	1	153 руб.
11	318-85418	Шайба	4	35 руб.
12	421-1110901	Ось рычага	1	200 руб.
13	421-1110899	Рычаг корректора	1	750 руб.
14	421-1110802	Пружина поршня	1	111 руб.
15	423-1110866	Корпус корректора	1	1 255 руб.
16	423-1110932	Пружина гильзы	1	65 руб.
17	421-1110869	Прокладка	1	166 руб.
18	423-1110930	Гильза упора	1	763 руб.
19	421-1110800	Поршень	1	1 364 руб.
20	423-1110923	Проставка корректора	1	1 126 руб.
21	423-1110925-10	Упор	1	уточняем
22	423-1110378	Прокладка фланца	1
23	423-1110921	Фланец	1	207 руб.
24	852010-П29	Болт	2	144 руб.
25	252135-П2	Шайба	4	4 руб.
26	250508-П29	Гайка	4	10 руб.
27	252154-П29	Шайба	6	4 руб.
28	423-1110924	Прокладка проставки	1	123 руб.
29	4595361005	Шпилька	2
30	423-1110927-11	Рычаг корректора	1
31	852753-П	Штифт	1	96 руб.
32	318-85205	Болт упорный	1	уточняем
33	310122-П2	Болт	2
34	312482-П34	Шайба	4	85 руб.
35	310611-П29	Винт	1	уточняем
36	840-1022826	Трубка подвода воздуха к корректору	1	805 руб.
37	852378	Винт	3
38	421-1110894	Крышка мембраны	1	587 руб.
39	312370-П15	Шайба	1	40 руб.
40	312325-П15	Шайба	1
41	421-1110878-01	Мембрана	1
42	421-1110882	Фланец	1
43	852921	Шайба	1
44	421-1110898	Втулка штока	1
45	318-85283	Гайка	1
46	421-1110897	Шток мембраны	1
47	421-1110905-10	Пружина мембраны	1	101 руб.
48	421-1110895	Прокладка крышки корректора	1
49	423-1110893	Крышка корректора	1	1 135 руб.
50	252134-П29	Шайба	2
51	852011-П29	Болт	2
52	310048-П29	Болт	1
53	852017	Болт	1

наверх ↑

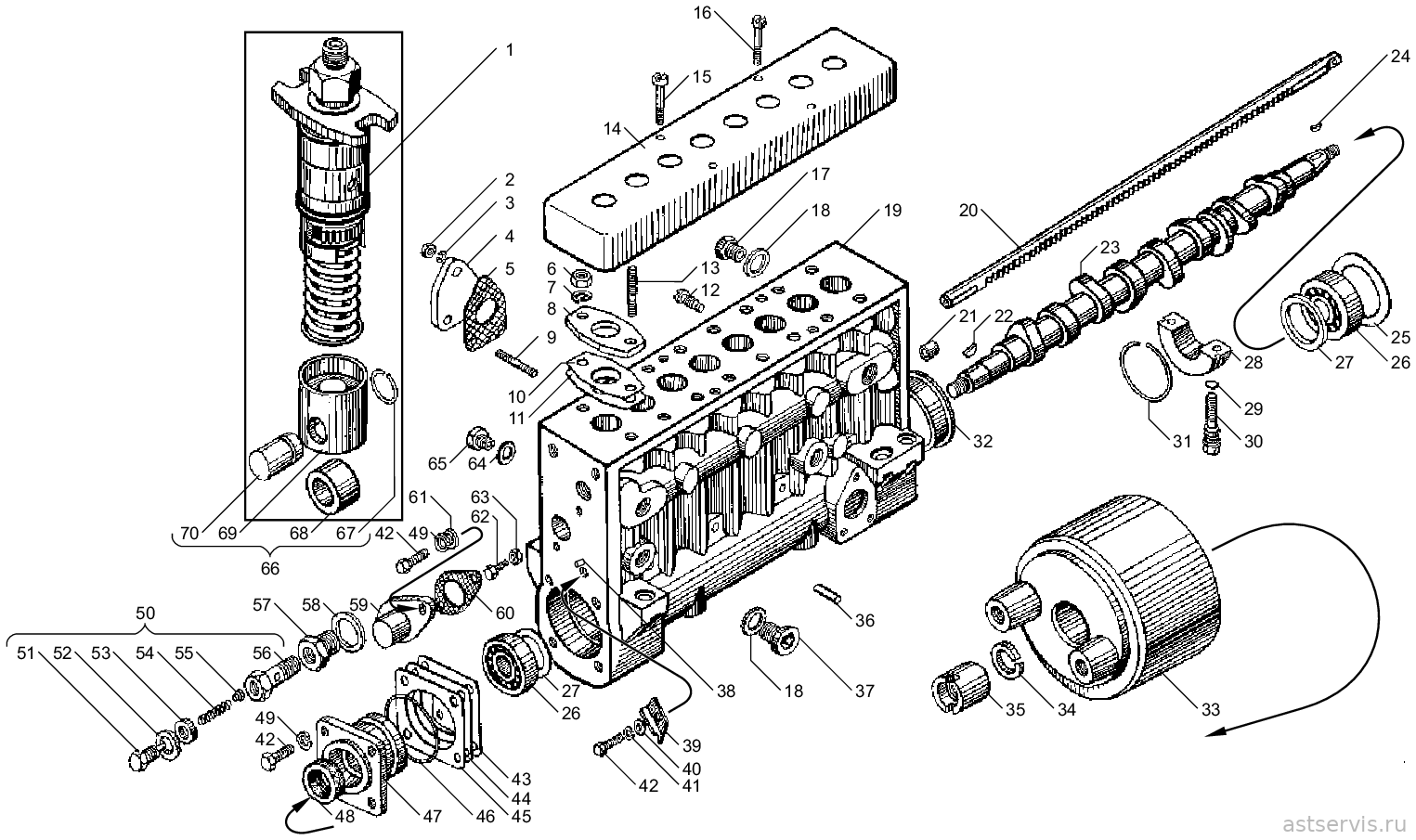

Рисунок 28 – Топливный насос высокого давления

Перечень сборочных единиц и деталей к рисунку 28

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты ТНВД, регулятора и муфты опережения (20) все в каталоге «Ремкомплекты ЯМ3»
	175-1111001-01	Р/К СЕКЦИЙ ТНВД 171,175,17 РТИ (НА 8 СЕКЦИЙ)	1 компл.	633 руб.
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	16
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	24
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	8
	175-1111001-01(ФСИ)	Р/К СЕКЦИИЙ ТНВД 171,175,17 (ФСИ) (НА СЕКЦИЙ)	1 компл.	1 595 руб.
	175.1111164-01	КОЛЬЦО УПЛ. 021-025-25-2-5(ЯЗРТИ ФСИ)	16
	175.1111165-01	КОЛЬЦО УПЛ. 032-036-25-2-5(ЯЗРТИ ФСИ)	24
	175.1111166-01	КОЛЬЦО УПЛ. 024-028-25-2-5(ЯЗРТИ ФСИ)	8
	175-1111001-05	Р/К 8 СЕКЦИЙ ТНВД 171,175,17 (РТИ,МЕДЬ,ПРУЖ)	1 компл.	770 руб.
	14.1111228	ПРУЖИНА КЛАПАНА	2
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	16
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	24
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	8
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	8
	175-1111001-11	Р/К МЕДНЫХ ШАЙБ (ТНВД-175) ЯМ3-7511.10,7512	1 компл.	330 руб.
	312327-П	ШАЙБА 16,524,01,5 (МЕДЬ) 312445, 852212	1
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	4
поз. 58	312630-П	ШАЙБА 20,324,01,5 (МЕДЬ)	1	63 руб.
поз. 18	312768-П	ШАЙБА 24,330,72,0 (МЕДЬ) 201-1009042-Б	4	134 руб.
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	8
поз. 40	852204	ШАЙБА 8,312,01,5 (МЕДЬ) 312353-П	1	20 руб.
поз. 52	852205	ШАЙБА 10,316,81,5 (МЕДЬ) ПЕПЕПУСКН.КЛАП.(312482)	3	117 руб.
поз. 64	852212	ШАЙБА 16,220,61,5 (МЕДЬ) 312367-П, 320.88754	6	153 руб.
	175-1111002	К-Т ПРОКЛАДОК РЕГУЛИРОВОЧНЫХ (СЕКЦИИ)	1 компл.	4 235 руб.
	252156-П2	ШАЙБА ГРОВЕРНАЯ (10,116,12)	16	4 руб.
поз. 10	42.1111385-01	Прокладка	16
поз. 11	42.1111386	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ	16
	175-1111002-05	Р/К ТНВД-175,177 КРЫШКА ЗАЩИТНАЯ (КОМПАКТ-40)	1 компл.	2 057 руб.
поз. 14	42.1111412	КРЫШКА	1
поз. 15	42.1111414	ВИНТ КРЕПЛЕНИЯ	2
поз. 16	42.1111414-10	ВИНТ КРЕПЛЕНИЯ	2
	175-1111002-07	Р/К ТНВД 135,175 (ТОЛКАТЕЛЬ ПЛУНЖ. В СБ. 2 ШТ.)	1 компл.	6 490 руб.
поз. 66	17.1111110	ТОЛКАТЕЛЬ ПЛУНЖЕРА	2
	175-1111002-11	Р/К ЗАМЕНЫ НАГНЕТ.КЛАПАНОВ 14.1111220 (8ШТ)	1 компл.	13 200 руб.
	14.1111220	КЛАПАН НАГНЕТАТЕЛЬНЫЙ	8
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	8
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	8
	175-1111006	Р/К ТНВД-175 (ПРОКЛ,ПОДШИП,КЛАП.ПЕРЕПУСКНОЙ)	1 компл.	4 400 руб.
	236-1110154-А	ПР-КА КРЫШКИ РЕГУЛЯТОРА ПМБ 0.8мм	1
	236-1110499-А3	ПР-КА КРЫШКИ СМОТР. ЛЮКА (ПАРОНИТ)	1	223 руб.
поз. 5	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 2181	КОЛЬЦО УПЛ. 068-074-36-2-1	1
	25.3111 3015	КОЛЬЦО УПЛ. 007-010-19-2-2 (РЕЗ./ 25.3111 2015 /	4
поз. 58	312630-П	ШАЙБА 20,324,01,5 (МЕДЬ)	1	63 руб.
поз. 18	312768-П	ШАЙБА 24,330,72,0 (МЕДЬ) 201-1009042-Б	2	134 руб.
поз. 43	42.1111078	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0,2 ММ)	6
поз. 44	42.1111079	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0,1 ММ)	7
поз. 45	42.1111080	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0,6 ММ)	1
поз. 48	42.1111090	МАНЖЕТА 305010*10 (ФТОР) 840.1029438	1
поз. 60	421.1110869	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6мм)	1
	421.1110878-01	МЕМБРАНА КОРРЕКТОРА (333.1110755)	1
	421.1110881	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
	421.1110895	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
	423.1110378	ПРОКЛАДКА ФЛАНЦА КОРРЕКТОРА (ПМБ. 2ММ)	1
	423.1110924	ПРОКЛАДКА ПРОСТАВКИ КОРРЕКТОРА (ПМБ. 2ММ)	1
	6-7506 А	ПОДШИПНИК	2	916 руб.
	6007-1111282-01	КЛАПАН ПЕРЕПУСКНОЙ (6007)	1
поз. 64	852212	ШАЙБА 16,220,61,5 (МЕДЬ) 312367-П, 320.88754	1	153 руб.
	175-1111007	Р/К 1 СЕКЦИИ ТНВД 175 (РТИ,ПРУЖ,ВТУЛ.ПОВОРОТН.)	1 компл.	2 118 руб.
	14.1111228	ПРУЖИНА КЛАПАНА	1
	14.1111255	КОЛЬЦО СТОПОРНОЕ	1
	17.1111138	ПРУЖИНА ТОЛКАТЕЛЯ	1
	17.1111174	ВТУЛКА ПОВОРОТНАЯ	1
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	2
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	3
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	42.1111134	ТАРЕЛКА ПРУЖИНЫ ВЕРХНЯЯ.	1
	42.1111176	КОЛЬЦО ПРУЖИННОЕ.	1
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	1
	175-1111007-10	Р/К 1 СЕКЦИИ ТНВД 175 (РТИ,ПРУЖ,МЕДЬ,СТОПОР.)	1 компл.	572 руб.
	14.1111228	ПРУЖИНА КЛАПАНА	1
	17.1111138	ПРУЖИНА ТОЛКАТЕЛЯ	1
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	2
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	3
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	42.1111176	КОЛЬЦО ПРУЖИННОЕ.	1
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	1
	175-1111007-12	Р/К ТНВД 175 (РТИ, ПАРОНИТ)	1 компл.	968 руб.
поз. 5	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	16
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	24
	25.3111 2181	КОЛЬЦО УПЛ. 068-074-36-2-1	1
	25.3111 3015	КОЛЬЦО УПЛ. 007-010-19-2-2 (РЕЗ./ 25.3111 2015 /	4
поз. 18	312768-П	ШАЙБА 24,330,72,0 (МЕДЬ) 201-1009042-Б	2	134 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	8
поз. 48	42.1111090	МАНЖЕТА 305010*10 (ФТОР) 840.1029438	1
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	8
	421.1110869-10	ПРОКЛАДКА КРЫШКИ РЕЙКИ (ПМБ. 0,6мм)	1
	175-1111007-15	Р/К 1 СЕКЦИИ ТНВД 175 (РТИ,ПРУЖ,МЕДЬ)	1 компл.	182 руб.
	14.1111228	ПРУЖИНА КЛАПАНА	1
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	2
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	3
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	1
	175-1111007-16	Р/К 1 СЕКЦИИ ТНВД 175 (РТИ,МЕДЬ)	1 компл.	99 руб.
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	2
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	3
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	1
	175-1111012	Р/К ТНВД ДВ.ЯМ3-238БЕ2,7511 (РТИ,ПАРОН,МЕДЬ,ПЛАСТ)	1 компл.	1 430 руб.
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	4	148 руб.
	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110154-А	ПР-КА КРЫШКИ РЕГУЛЯТОРА ПМБ 0.8мм	1
	236-1110394	КОЛЬЦО УПЛ. 010-014-25-2-2 (25.3111 0239)	1
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	3
	236-1110482	КОЛЬЦО УПЛ. 012-017-30-2-2 (25.3111 0243)(ЯЗРТИ)	1	43 руб.
	236-1110499-А3	ПР-КА КРЫШКИ СМОТР. ЛЮКА (ПАРОНИТ)	1	223 руб.
	236-1110517-Б2	СУХАРЬ ВЕДУЩЕЙ ШЕСТЕРНИ (РЕЗИНА)	4	57 руб.
	238-1723026	КОЛЬЦО УПЛ. 006-010-25-2-2 (25.3111 3053) 2053	1	353 руб.
поз. 5	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	2
	25.3111 2013 ( 3013)	КОЛЬЦО УПЛ. 005-008-19-2-2 (240-1104389) (РЕЗИНА)	2
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	16
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	24
	25.3111 2181	КОЛЬЦО УПЛ. 068-074-36-2-1	1
	25.3111 3015	КОЛЬЦО УПЛ. 007-010-19-2-2 (РЕЗ./ 25.3111 2015 /	4
	312327-П	ШАЙБА 16,524,01,5 (МЕДЬ) 312445, 852212	1
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	4
поз. 58	312630-П	ШАЙБА 20,324,01,5 (МЕДЬ)	1	63 руб.
поз. 18	312768-П	ШАЙБА 24,330,72,0 (МЕДЬ) 201-1009042-Б	4	134 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	9
поз. 48	42.1111090	МАНЖЕТА 305010*10 (ФТОР) 840.1029438	1
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	8
поз. 60	421.1110869	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6мм)	1
	421.1110869-10	ПРОКЛАДКА КРЫШКИ РЕЙКИ (ПМБ. 0,6мм)	1
	421.1110878-01	МЕМБРАНА КОРРЕКТОРА (333.1110755)	1
	421.1110881	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
	421.1110895	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
	423.1110378	ПРОКЛАДКА ФЛАНЦА КОРРЕКТОРА (ПМБ. 2ММ)	1
	423.1110924	ПРОКЛАДКА ПРОСТАВКИ КОРРЕКТОРА (ПМБ. 2ММ)	1
поз. 40	852204	ШАЙБА 8,312,01,5 (МЕДЬ) 312353-П	1	20 руб.
поз. 52	852205	ШАЙБА 10,316,81,5 (МЕДЬ) ПЕПЕПУСКН.КЛАП.(312482)	3	117 руб.
поз. 64	852212	ШАЙБА 16,220,61,5 (МЕДЬ) 312367-П, 320.88754	6	153 руб.
	175-1111012-01	Р/К ТНВД ДВ.ЯМ3-238БЕ2,7511(РТИ ФСИ,ПАРОН,МЕДЬ,ПЛ)	1 компл.	2 310 руб.
	175.1111164-01	КОЛЬЦО УПЛ. 021-025-25-2-5(ЯЗРТИ ФСИ)	16
	175.1111165-01	КОЛЬЦО УПЛ. 032-036-25-2-5(ЯЗРТИ ФСИ)	24
	175.1111166-01	КОЛЬЦО УПЛ. 024-028-25-2-5(ЯЗРТИ ФСИ)	9
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	4	148 руб.
	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110154-А	ПР-КА КРЫШКИ РЕГУЛЯТОРА ПМБ 0.8мм	1
	236-1110394	КОЛЬЦО УПЛ. 010-014-25-2-2 (25.3111 0239)	1
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	3
	236-1110482	КОЛЬЦО УПЛ. 012-017-30-2-2 (25.3111 0243)(ЯЗРТИ)	1	43 руб.
	236-1110499-А3	ПР-КА КРЫШКИ СМОТР. ЛЮКА (ПАРОНИТ)	1	223 руб.
	236-1110517-Б2	СУХАРЬ ВЕДУЩЕЙ ШЕСТЕРНИ (РЕЗИНА)	4	57 руб.
	238-1723026	КОЛЬЦО УПЛ. 006-010-25-2-2 (25.3111 3053) 2053	1	353 руб.
поз. 5	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	2
	25.3111 2013 ( 3013)	КОЛЬЦО УПЛ. 005-008-19-2-2 (240-1104389) (РЕЗИНА)	2
	25.3111 2181	КОЛЬЦО УПЛ. 068-074-36-2-1	1
	25.3111 3015	КОЛЬЦО УПЛ. 007-010-19-2-2 (РЕЗ./ 25.3111 2015 /	4
	312327-П	ШАЙБА 16,524,01,5 (МЕДЬ) 312445, 852212	1
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	4
поз. 58	312630-П	ШАЙБА 20,324,01,5 (МЕДЬ)	1	63 руб.
поз. 18	312768-П	ШАЙБА 24,330,72,0 (МЕДЬ) 201-1009042-Б	4	134 руб.
поз. 48	42.1111090	МАНЖЕТА 305010*10 (ФТОР) 840.1029438	1
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	8
поз. 60	421.1110869	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6мм)	1
	421.1110869-10	ПРОКЛАДКА КРЫШКИ РЕЙКИ (ПМБ. 0,6мм)	1
	421.1110878-01	МЕМБРАНА КОРРЕКТОРА (333.1110755)	1
	421.1110881	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
	421.1110895	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
	423.1110378	ПРОКЛАДКА ФЛАНЦА КОРРЕКТОРА (ПМБ. 2ММ)	1
	423.1110924	ПРОКЛАДКА ПРОСТАВКИ КОРРЕКТОРА (ПМБ. 2ММ)	1
поз. 40	852204	ШАЙБА 8,312,01,5 (МЕДЬ) 312353-П	1	20 руб.
поз. 52	852205	ШАЙБА 10,316,81,5 (МЕДЬ) ПЕПЕПУСКН.КЛАП.(312482)	3	117 руб.
поз. 64	852212	ШАЙБА 16,220,61,5 (МЕДЬ) 312367-П, 320.88754	6	153 руб.
	175-1111012-01(Т)	Р/К ТНВД ДВ.ЯМ3-238БЕ2,7511 (РТИ,ПАРОН,МЕДЬ)	1 компл.	1 029 руб.
	236-1110154-А	ПР-КА КРЫШКИ РЕГУЛЯТОРА ПМБ 0.8мм	1
	236-1110394	КОЛЬЦО УПЛ. 010-014-25-2-2 (25.3111 0239)	1
	236-1110499-А3	ПР-КА КРЫШКИ СМОТР. ЛЮКА (ПАРОНИТ)	1	223 руб.
	236-1110517-Б2	СУХАРЬ ВЕДУЩЕЙ ШЕСТЕРНИ (РЕЗИНА)	4	57 руб.
поз. 5	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	2
	25.3111 2013 ( 3013)	КОЛЬЦО УПЛ. 005-008-19-2-2 (240-1104389) (РЕЗИНА)	1
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	16
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	24
	25.3111 3015	КОЛЬЦО УПЛ. 007-010-19-2-2 (РЕЗ./ 25.3111 2015 /	4
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	4
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	8
поз. 48	42.1111090	МАНЖЕТА 305010*10 (ФТОР) 840.1029438	1
	421.1110869-10	ПРОКЛАДКА КРЫШКИ РЕЙКИ (ПМБ. 0,6мм)	1
	421.1110878-01	МЕМБРАНА КОРРЕКТОРА (333.1110755)	1
	421.1110881	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
	423.1110378	ПРОКЛАДКА ФЛАНЦА КОРРЕКТОРА (ПМБ. 2ММ)	1
	423.1110924	ПРОКЛАДКА ПРОСТАВКИ КОРРЕКТОРА (ПМБ. 2ММ)	1
	175-1111012-07	Р/К ТНВД ДВ.ЯМ3-238БЕ2,7511(РТИ,ПАРОН,МЕДЬ)	1 компл.	1 034 руб.
	236-1110154-А	ПР-КА КРЫШКИ РЕГУЛЯТОРА ПМБ 0.8мм	1
	236-1110394	КОЛЬЦО УПЛ. 010-014-25-2-2 (25.3111 0239)	1
	236-1110499-А3	ПР-КА КРЫШКИ СМОТР. ЛЮКА (ПАРОНИТ)	1	223 руб.
	236-1110517-Б2	СУХАРЬ ВЕДУЩЕЙ ШЕСТЕРНИ (РЕЗИНА)	4	57 руб.
поз. 5	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	2
	25.3111 2013 ( 3013)	КОЛЬЦО УПЛ. 005-008-19-2-2 (240-1104389) (РЕЗИНА)	2
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	16
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	24
	25.3111 3015	КОЛЬЦО УПЛ. 007-010-19-2-2 (РЕЗ./ 25.3111 2015 /	4
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	4
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	9
поз. 48	42.1111090	МАНЖЕТА 305010*10 (ФТОР) 840.1029438	1
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	1
	421.1110869-10	ПРОКЛАДКА КРЫШКИ РЕЙКИ (ПМБ. 0,6мм)	1
	421.1110881	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
	423.1110378	ПРОКЛАДКА ФЛАНЦА КОРРЕКТОРА (ПМБ. 2ММ)	1
	423.1110924	ПРОКЛАДКА ПРОСТАВКИ КОРРЕКТОРА (ПМБ. 2ММ)	1
	175-1111012-08	Р/К ТНВД 173,175 (РТИ,ПАРОН,МЕДЬ,ПЛАСТ,ПРУЖ)	1 компл.	2 420 руб.
	14.1111228	ПРУЖИНА КЛАПАНА	2
	17.1111138	ПРУЖИНА ТОЛКАТЕЛЯ	2
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	4	148 руб.
	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110154-А	ПР-КА КРЫШКИ РЕГУЛЯТОРА ПМБ 0.8мм	1
	236-1110394	КОЛЬЦО УПЛ. 010-014-25-2-2 (25.3111 0239)	1
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	3
	236-1110482	КОЛЬЦО УПЛ. 012-017-30-2-2 (25.3111 0243)(ЯЗРТИ)	1	43 руб.
	236-1110499-А3	ПР-КА КРЫШКИ СМОТР. ЛЮКА (ПАРОНИТ)	1	223 руб.
	236-1110517-Б2	СУХАРЬ ВЕДУЩЕЙ ШЕСТЕРНИ (РЕЗИНА)	4	57 руб.
	238-1723026	КОЛЬЦО УПЛ. 006-010-25-2-2 (25.3111 3053) 2053	1	353 руб.
поз. 5	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	2
	25.3111 2013 ( 3013)	КОЛЬЦО УПЛ. 005-008-19-2-2 (240-1104389) (РЕЗИНА)	2
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	16
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	24
	25.3111 2181	КОЛЬЦО УПЛ. 068-074-36-2-1	1
	25.3111 3015	КОЛЬЦО УПЛ. 007-010-19-2-2 (РЕЗ./ 25.3111 2015 /	4
	312327-П	ШАЙБА 16,524,01,5 (МЕДЬ) 312445, 852212	1
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	4
поз. 58	312630-П	ШАЙБА 20,324,01,5 (МЕДЬ)	1	63 руб.
поз. 18	312768-П	ШАЙБА 24,330,72,0 (МЕДЬ) 201-1009042-Б	4	134 руб.
	33.1106272	ПРУЖИНА КЛАПАНА	4
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	9
поз. 48	42.1111090	МАНЖЕТА 305010*10 (ФТОР) 840.1029438	1
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	8
поз. 60	421.1110869	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6мм)	1
	421.1110869-10	ПРОКЛАДКА КРЫШКИ РЕЙКИ (ПМБ. 0,6мм)	1
	421.1110878-01	МЕМБРАНА КОРРЕКТОРА (333.1110755)	1
	421.1110881	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
	421.1110895	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ)	1
	423.1110378	ПРОКЛАДКА ФЛАНЦА КОРРЕКТОРА (ПМБ. 2ММ)	1
	423.1110924	ПРОКЛАДКА ПРОСТАВКИ КОРРЕКТОРА (ПМБ. 2ММ)	1
поз. 40	852204	ШАЙБА 8,312,01,5 (МЕДЬ) 312353-П	1	20 руб.
поз. 52	852205	ШАЙБА 10,316,81,5 (МЕДЬ) ПЕПЕПУСКН.КЛАП.(312482)	3	117 руб.
поз. 64	852212	ШАЙБА 16,220,61,5 (МЕДЬ) 312367-П, 320.88754	6	153 руб.
	175-1111001 (А3)	Ремкомплект секций ТНВД 171, 175 (на 8 секций) Строймаш (А3)	1 компл.	1 579 руб.
	25 3111 2069	Кольцо уплотнительное 021-025-25 (ГНИ-75)	16
	33.1112 342	Кольцо уплотнительное 024-028-25 (ГНИ-75)	8
	25 3111 2081	Кольцо уплотнительное 032-036-25 (ГНИ-75)	24
—	175-1111005-01*¹	Топливный насос высокого давления в сборе	1
—	175-1111005-40*¹	Топливный насос высокого давления в сборе	1	142 346 руб.
—	175-1111005-11*²	Топливный насос высокого давления в сборе	1
—	175-1111005-30*³	Топливный насос высокого давления в сборе	1
1	175-1111130-01	Секция топливного насоса в сборе	8
2	250508-П29	Гайка	3	10 руб.
3	252154-П29	Шайба	3	4 руб.
4	175-1111024	Фланец	1	255 руб.
5	240-1106285	Прокладка	1
6	250517-П29	Гайка	16	49 руб.
7	252156-П29	Шайба	16
8	17.1111375	Фланец нажимной	8
9	4505361005	Шпилька	3
10	42.1111385-01	Прокладка регулировочная	80
11	42.1111386	Прокладка регулировочная	32
12	310952-П15	Винт	1
13	852301	Шпилька	16
14	42.1111412	Крышка защитная	1
15	42.1111414	Винт	2
16	42.1111414-10	Винт	2
17	17.1111032	Ввертыш корпуса	1
18	312768-П	Шайба	2	134 руб.
19	175-1111021	Корпус насоса в сборе	1
20	42.1111181-01	Рейка топливного насоса высок ого давления	1
21	42.1111046	Фиксатор	1
22	852802	Шпонка	1
23	175-1111055	Вал кулачковый	1	17 522 руб.
24	314019-П	Шпонка	1
25	42.1111082	Кольцо упорное	1
26	6-7506А	Подшипник роликовый	2	916 руб.
27	42.1111087	Шайба дистанционная	2
28	42.1111063-10	Опора кулачкового вала	2
29	2531113015	Кольцо 007-010-19-2-2	4
30	42.1111065	Болт опоры	4
31	42.1111063	Кольцо пружинное	2
32	42.1111077	Втулка подшипника	1
33	7511-1111450-10	Муфта демпферная (гаситель)	1	23 650 руб.
33	236НЕ2-1111450-0	Муфта демпферная (гаситель)	1* 1⁴
34	60.1121114	Пружина тарельчатая	1
34	312304-П*⁴	Шайба	1	85 руб.
35	318-85304	Гайка кольцевая	1
35	320-88337*⁴	Гайка М20х1,5	1	уточняем
36	17.1111129	Фиксатор толкателя	4
37	316186-П	Пробка	1
38	258639-П15	Штифт	1
39	135-1111280	Указатель начала подачи топлива	1
40	852204	Шайба	1	20 руб.
41	252155-П29	Шайба	1
42	201458-П29	Болт	7	16 руб.
43	42.1111078	Прокладка регулировочная	6
44	42.1111079	Прокладка регулировочная	7
45	42.1111080	Прокладка регулировочная	1
46	2531112181	Кольцо 068-074-36-2-1	1	уточняем
47	175-1111072	Крышка подшипника	1	1 688 руб.
48	42.1111090	Манжета	1
49	252135-П2	Шайба	6	4 руб.
50	135-1111282	Клапан перепускной в сборе	1	1 590 руб.
51	318-85366	Пробка	1
52	852205	Шайба	1	117 руб.
53	852210	Шайба	6	28 руб.
54	17.1111148	Пружина	1
55	60.1111152	Клапан	1
56	6007-1111285-10	Корпус клапана	1
57	42.1111032	Ввертыш экранированный	1
58	312630-П	Шайба	1	63 руб.
59	42.1111186	Крышка рейки	1
60	421-1110869	Прокладка	1	166 руб.
61	312700-П29	Шайба	2	11 руб.
62	201420-П5	Болт	1
63	250608-П15	Гайка	1
64	852212	Шайба	1	153 руб.
65	42.1111905	Ввертыш	1
66	17.1111110	Толкатель плунжера в сборе	1
67	17.1111115	Кольцо стопорное	8
68	17.1111118	Ролик толкателя	8
69	17.1111114	Толкатель плунжера	8
70	17.1111124	Ось ролика толкателя	8
—	175-1111454*	Втулка	2	1 704 руб.
—	852023*	Болт М12х1,25-69х48	2	1 052 руб.

*¹устанавливается один из вариантов

*²для двигателя ЯМ3-7512.10

*³для двигателя ЯМ3-7514.10

*⁴устанавливается с топливным насосом 175.1111005-40

* устанавливается с топливным насосом 175.1111005-40 на двигатели выпуска до 01.09.2005

наверх ↑

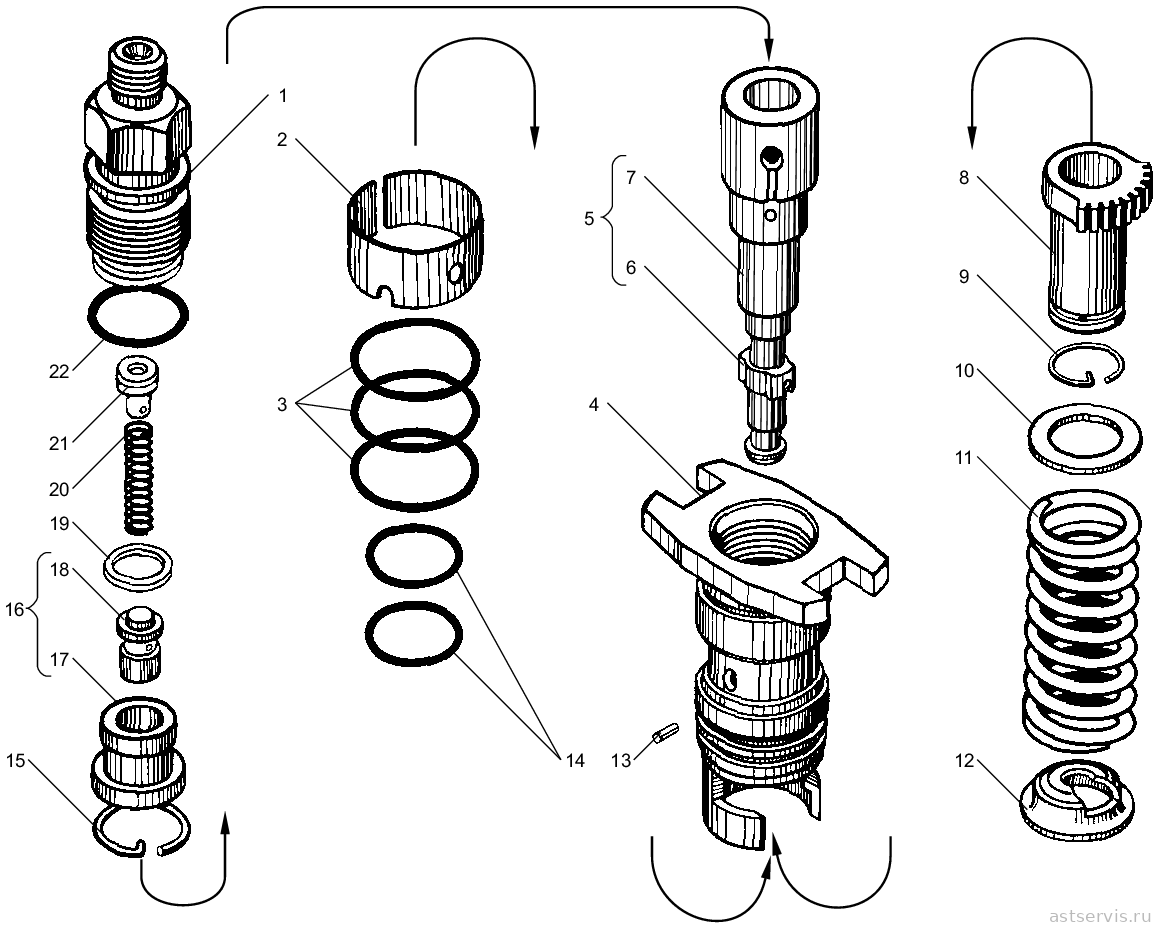

Рисунок 29 – Секция топливного насоса высокого давления

Перечень сборочных единиц и деталей к рисунку 29

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты ТНВД, регулятора и муфты опережения (1) все в каталоге «Ремкомплекты ЯМ3»
	17-1111001-01	Р/К СЕКЦИЙ ТНВД 185 РТИ (НА 12 СЕКЦИЙ)	1 компл.	952 руб.
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	24
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	36
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	12
—	175-1111130-01	Секция топливного насоса высокого давления	8
1	175-1111256-01	Штуцер топливный высокого давления	8
2	17.1111167	Экран корпуса	8
3	2531112081	Кольцо 032-036-25-2-1	24
4	17.1111133-10	Корпус секции	8
—	17.1111132-02	Корпус секции в сборе	8
5	175-1111150-10	Пара плунжерная	8
6	175-1111154-10	Плунжер	8
7	175-1111158-10	Втулка плунжера	8
—	17.1111172	Втулка поворотная в сборе	8
8	17.1111174	Втулка поворотная	8
9	42.1111176	Кольцо пружинное	8
10	42.1111134	Тарелка пружины верхняя	8
11	17.1111138	Пружина толкателя	8
12	42.1111135	Тарелка пружины нижняя	8
13	318-85557	Штифт корпуса	8	71 руб.
14	2531112069	Кольцо 021-025-25-2-1	16
15	14.1111255	Кольцо стопорное	8
16	14.1111220	Клапан нагнетательный в сборе	8
17	14.1111226	Седло клапана	8
18	14.1111224	Клапан нагнетательный	8
19	42.1111257	Прокладка уплотнительная	8
20	14.1111228	Пружина клапана	8
21	14.1111234	Упор пружины клапана	8
22	2531113073	Кольцо 024-028-25-2-2	8

наверх ↑

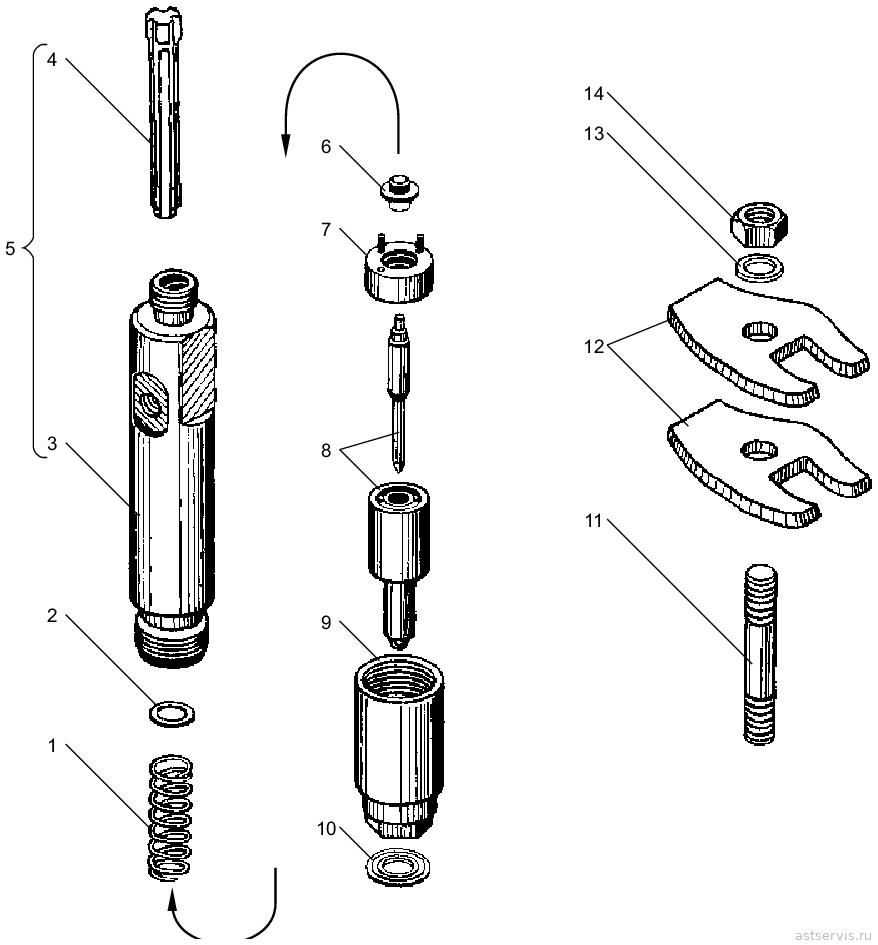

Рисунок 30 – Форсунка двигателей с индивидуальными головками цилиндров

Перечень сборочных единиц и деталей к рисунку 30

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты форсунок (1) все в каталоге «Ремкомплекты ЯМ3»
	267-1112001-30	Р/К ФОРСУНКИ 267.1112010-01/21 (ПРОСТ,ПРУЖ,МЕДЬ)	1 компл.	1 694 руб.
	267.1112382-30	ПРОСТАВКА	1
поз. 10	312471-П	ШАЙБА 9,314,80,7 (МЕДЬ) ГОФРИРОВ.	1	44 руб.
	51.1112192-10	ПРУЖИНА	1
	852632-П	ШАЙБА 22,026,51,5 (МЕДЬ) 312382-П	1	195 руб.
	852828-П	ЗАГЛУШКА 88 (870831-П)	1	уточняем
	852831-П	ЗАГЛУШКА ШТУЦЕРА (870941)	1	уточняем
	870880-П	ПРОБКА М10 Х 1,25 (ПЛАСТИК)	1	63 руб.
—	51.1112010-10	Форсунка в сборе	8
1	51.1112192	Пружина форсунки	8
2	318-85412	Шайба	8*
2	318-85412-01	Шайба	8*
2	318-85412-02	Шайба	8*
2	318-85412-03	Шайба	8*
2	318-85412-04	Шайба	8*
2	318-85412-05	Шайба	8*
2	318-85412-06	Шайба	8*
2	318-85412-07	Шайба	8*
2	318-85412-08	Шайба	8*
2	318-85412-09	Шайба	8*
2	318-85412-10	Шайба	8*
3	51.1112024	Корпус форсунки	8
4	267-1112172	Стержень фильтра	8
5	51.1112020	Корпус форсунки с фильтром в сборе	8
6	51.1112134	Штанга форсунки	8
7	51.1112382	Проставка в сборе	8
8	51.1112110-10	Распылитель	8
9	51.1112116	Гайка распылителя	8
10	312471-П	Шайба	8	44 руб.
11	310488-П2	Шпилька	8
12	7511-1112163	Скоба крепления форсунки	16	уточняем
13	312695-П15	Шайба	8
14	311901-П2	Гайка	8	72 руб.

* наибольшее количество. Давление начала впрыскивания регулировать набором шайб поз.2, но не более 3 шт. на форсунку.

наверх ↑

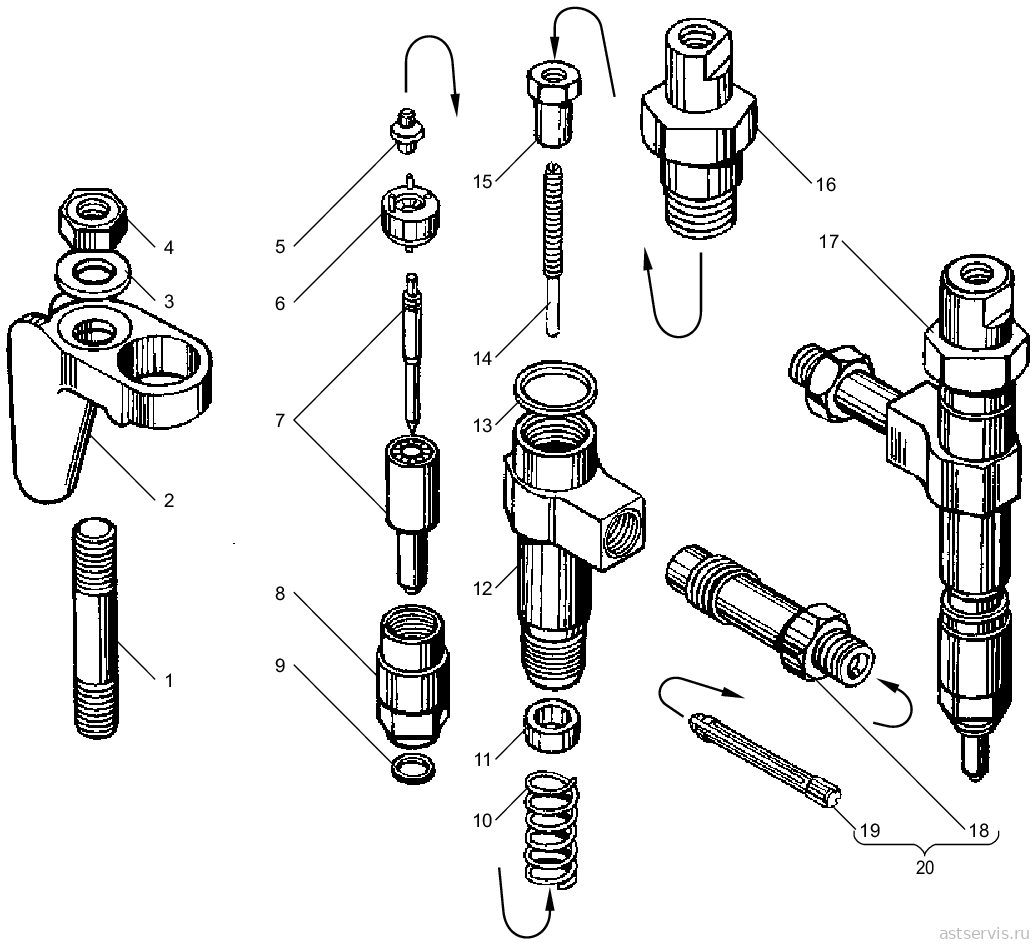

Рисунок 31 – Форсунка двигателей с общими головками цилиндров

Перечень сборочных единиц и деталей к рисунку 31

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10-06	Цена	Заказ
	Ремкомплекты форсунок (1) все в каталоге «Ремкомплекты ЯМ3»
	267-1112001-30	Р/К ФОРСУНКИ 267.1112010-01/21 (ПРОСТ,ПРУЖ,МЕДЬ)	1 компл.	1 694 руб.
	267.1112382-30	ПРОСТАВКА	1
поз. 9	312471-П	ШАЙБА 9,314,80,7 (МЕДЬ) ГОФРИРОВ.	1	44 руб.
	51.1112192-10	ПРУЖИНА	1
поз. 13	852632-П	ШАЙБА 22,026,51,5 (МЕДЬ) 312382-П	1	195 руб.
	852828-П	ЗАГЛУШКА 88 (870831-П)	1	уточняем
	852831-П	ЗАГЛУШКА ШТУЦЕРА (870941)	1	уточняем
	870880-П	ПРОБКА М10 Х 1,25 (ПЛАСТИК)	1	63 руб.
1	310438-П2	Шпилька	8	140 руб.
2	236-1112163-Б2	Скоба	8	515 руб.
3	312466-П2	Шайба	8	57 руб.
4	250515-П2	Гайка	8
5	267-1112134	Штанга	8
6	267-1112382	Проставка	8
7	511-1112110	Распылитель	8
8	267-1112116	Гайка распылителя	8
9	312471-П	Шайба	8	44 руб.
10	33.1112140	Пружина	8
11	267-1112136	Тарелка пружины	8
12	267-1112024	Корпус форсунки	8
13	852632-П	Шайба	8	195 руб.
14	267-1112168	Винт регулировочный	8	561 руб.
15	267-1112194	Гайка	8
16	267-1112166	Колпак форсунки	8	317 руб.
17	267-1112010-03	Форсунка в сборе	8
18	267-1112154-01	Штуцер	8
19	267-1112172	Стержень фильтра	8
20	267-1112150-01	Штуцер с фильтром в сборе	8

наверх ↑

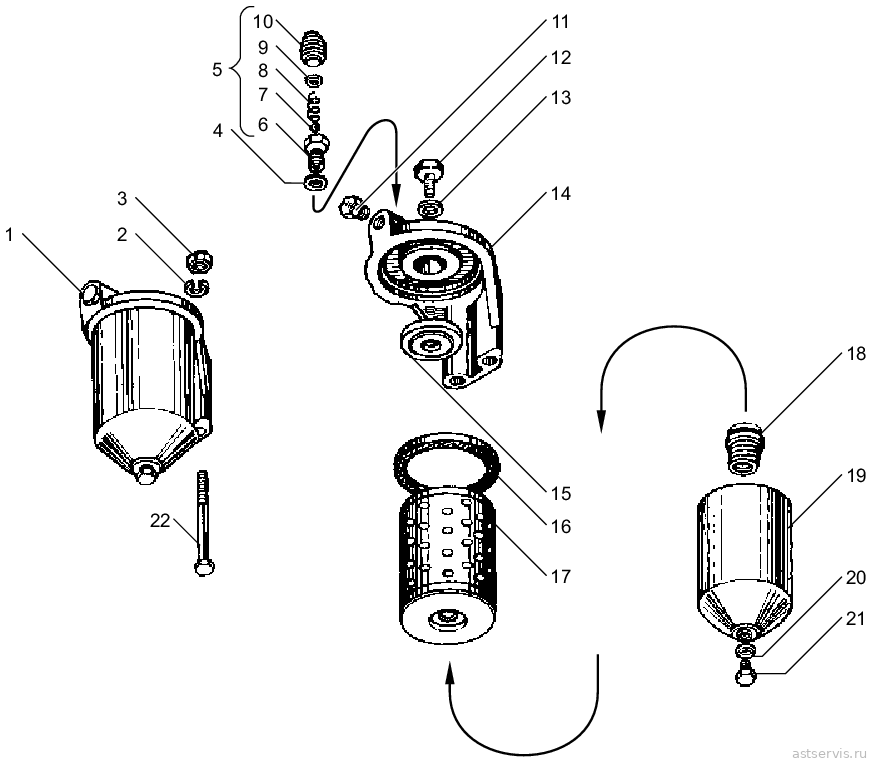

Рисунок 33 – Фильтр тонкой очистки топлива

Перечень сборочных единиц и деталей к рисунку 33

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	7511.10	Цена	Заказ
	Ремкомплекты системы питания топливом (2) все в каталоге «Ремкомплекты ЯМ3»
	240-1117001-01	Р/К ФТОТ 240-1117010-А2 (МЕДЬ,ПРОКЛ,+ПРУЖ.)	1 компл.	715 руб.
	201-1117112	КАРКАС НА ПРУЖИНУ ФТОТ (СТАЛЬ)	2
	201-1117114	ПР-КА ПРУЖИНЫ ФТОТ (РЕЗИНА)	2
поз. 15	201-1117116-А	ПРОКЛАДКА ЭЛЕМЕНТА (РЕЗ.) ФТОТ	2	32 руб.
поз. 16	201-1117118	ПР-КА ФИЛЬТРА ТОТ(ПМБ. 2,0 мм)	2	40 руб. аналог: 16 руб.
поз. 13	201-1117120	ПРОКЛАДКА 11,218,81,4 (МЕДЬ)	2	483 руб. аналог: 16 руб.
поз. 18	204А-1117029	ПРУЖИНА ФТОТ	2	172 руб.
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	7	95 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	2
	312630-П	ШАЙБА 20,324,01,5 (МЕДЬ)	1	63 руб.
	240-1117002	Р/К ФТОТ 240-1117010-А2 (МЕДЬ,ПРОКЛ)	1 компл.	187 руб.
поз. 15	201-1117116-А	ПРОКЛАДКА ЭЛЕМЕНТА (РЕЗ.) ФТОТ	2	32 руб.
поз. 16	201-1117118	ПР-КА ФИЛЬТРА ТОТ(ПМБ. 2,0 мм)	2	40 руб. аналог: 16 руб.
поз. 13	201-1117120	ПРОКЛАДКА 11,218,81,4 (МЕДЬ)	2	483 руб. аналог: 16 руб.
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	7	95 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	2
	312630-П	ШАЙБА 20,324,01,5 (МЕДЬ)	1	63 руб.
1	236-1117010-А4	Фильтр	1
2	252136-П2	Шайба	2	12 руб.
3	250512-П29	Гайка	2	62 руб.
4	312630-П34	Шайба	1	89 руб.
5	240Н-1117147	Клапан-жиклер	1
6	240Н-1117155	Жиклер	1
7	4691185560	Шарик	1	6 руб.
8	240Н-1117158	Пружина	1
9	252002-П29	Шайба	2	7 руб.
10	240Н-1117160	Пробка	1
11	316121-П29	Пробка	1	95 руб. аналог: 90 руб.
12	201-1117122-Б	Болт	1	153 руб.
13	201-1117120	Прокладка	1	483 руб. аналог: 16 руб.
14	236-1117028-Б	Крышка	1
15	201-1117116-А	Прокладка	1	32 руб.
16	201-1117118	Прокладка	1	40 руб. аналог: 16 руб.
17	201-1117040-А2	Элемент фильтрующий	1
—	201-1117038-А2	Элемент фильтрующий в упаковке	1
18	204А-1117029	Пружина	1	172 руб.
19	201-1117016-Б2	Колпак	1	1 402 руб.
20	312482-П34	Шайба	1	85 руб.
21	316184-П29	Пробка	1	137 руб.
22	310254-П2	Болт	2	190 руб.
—	201-1017122-Б	Кольцо уплотнительное	1	12 руб.

наверх ↑

← Содержание каталога | 4. Система смазки и вентиляция картера | 6. Система охлаждения и привод вентилятора →

Каталог ЯМ3-7511/7512/7514. Система питания

Рисунок 18 – Электрофакельное устройство

Рисунок 20 – Привод ТНВД

Рисунок 21 – Трубопроводы топливные

Рисунок 22 – Фильтр грубой очистки топлива

Рисунок 23 – Воздушный фильтр

Рисунок 24 – Насос топливоподкачивающий

Рисунок 25 – Корпус регулятора частоты вращения

Рисунок 26 – Регулятор частоты вращения

Рисунок 27 – Корректор подачи топлива по наддуву

Рисунок 28 – Топливный насос высокого давления

Рисунок 29 – Секция топливного насоса высокого давления

Рисунок 30 – Форсунка двигателей с индивидуальными головками цилиндров

Рисунок 31 – Форсунка двигателей с общими головками цилиндров

Рисунок 33 – Фильтр тонкой очистки топлива

ООО АСТ76

Навигация

Категории

Контакты
