Рисунок 40 – Коробки передач ЯМ3-236П и ЯМ3-236Н

Перечень сборочных единиц и деталей к рисунку 40

№ поз.	Обозначение	Наименование	Количество, шт.				Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3-236М2	ЯМ3-236А	ЯМ3-238М2	ЯМ3-238АМ2	Цена	Заказ
	Ремкомплекты коробки передач (3) все в каталоге «Ремкомплекты ЯМ3»
	236-1700001-01	К-Т ПРОКЛАДОК НА КПП-236 (236-1700002)	1 компл.				193 руб.
	200-1701021-А	ПР-КА КРЫШКИ ОТБОРА МОЩ. (ПМБ. 0,6мм)	2				87 руб.
	236-1701042А	ПР-КА КРЫШКИ ЗАД. ПОДШ. (ПМБ. 0,4мм)	1
	236-1701075-А	ПР-КА КРЫШКИ ЗАД.ПОДШ.(КАРТОН)	1				12 руб.
	236-1702014	ПР-КА ВЕРХНЕЙ КРЫШКИ КПП (ПМБ. 0,6мм)	1				194 руб.
	236-1702122	ПР-КА ОПОРЫ РЫЧАГА (КАРТОН)	1
	236-1702241	ПР. КРЫШКИ ДИСТ.ПЕРЕКЛ.ПЕРЕДАЧ (КАРТОН)	1
	236-1704017 А2	ПР-КА МАСЛОНАСОСА (КАРТОН)	1
	236-1704029 А	ПР-КА МАСЛОНАСОСА (КАРТОН)	1
	236-1704056-А	ПР-КА КРЫШКИ ЗАБ.МАСЛ.НАС.(ПМБ. 1,0мм)	1				39 руб.
	236-3802069-Б	ПР-КА ПРИВОДА СПИД.(КАРТОН)	1				4 руб.
	236У-1701203	ПР-КА КРЫШКИ ПОДШ.ВТОР.ВАЛА (КАРТОН)	1
	236-1700003	К-Т МАНЖЕТ КПП ЯМ3-236 П,У,Н,Л.	1 компл.				297 руб.
	210-1701210-А	МАНЖЕТА 70*92 (РЕЗИНА) В СБОРЕ	1
	236-1701230	МАНЖЕТА 42*64 (ЯЗРТИ) В СБОРЕ	1				447 руб. аналог: 39 руб.
	25.3131 2454	МАНЖЕТА 25*42 (РЕЗИНА) (240-1307090)	1
	236-1700003-01	К-Т МАНЖЕТ КПП ЯМ3-236 П,У,Н,Л(ФТОР)	1 компл.				787 руб.
	210-1701210-А6	МАНЖЕТА 70*92 (ФТОР ЯГРТИ)	1
	236-1701230-А	МАНЖЕТА (42*64) ФТОР	1
	240-1307090-А	МАНЖЕТА (25*42) ФТОР	1				384 руб.
1	236П-1700004	Коробка передач в сборе	1	–	1	–	292 223 руб. аналог: 150 000 руб.
–	236П-1700004-30	Коробка передач в сборе	1¹⁾	–	1¹⁾	–	294 864 руб. аналог: 150 000 руб.
–	236П-1700004-50	Коробка передач в сборе	–	1	–	–	295 741 руб. аналог: 150 000 руб.
–	236У-1700003	Коробка передач в сборе	1²⁾	–	1²⁾	–	295 741 руб. аналог: 150 000 руб.
2	236Н-1700003	Коробка передач в сборе	–	–	1³⁾	1³⁾	294 698 руб. аналог: 150 000 руб.

¹⁾ под диафрагменное сцепление;
²⁾ для автомобилей УралАЗ;
³⁾ для автомобилей КрАЗ, МоАЗ.

наверх ↑

Рисунок 41 – Картер и масляный насос коробок передач ЯМ3-236Н и ЯМ3-236П

Перечень сборочных единиц и деталей к рисунку 41

№ поз.	Обозначение	Наименование	Количество, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3 236М2	ЯМ3 238М2	Цена	Заказ
	Ремкомплекты коробки передач (1) все в каталоге «Ремкомплекты ЯМ3»
	236-1704001	Р/К СИСТЕМЫ СМАЗКИ КПП ЯМ3-236,238А,ВК (+МАГН,СЕТ)	1 компл.		3 740 руб.
поз. 39	200-1701021-А	ПР-КА КРЫШКИ ОТБОРА МОЩ. (ПМБ. 0,6мм)	2		87 руб.
	236-1702170-А	САПУН КП	1		484 руб.
	236-1704050-Б	СЕТКА ЗАБОРНИКА	1
поз. 44	236-1704056-А	ПР-КА КРЫШКИ ЗАБ.МАСЛ.НАС.(ПМБ. 1,0мм)	1		39 руб.
поз. 47	238-1721255	ПРОБКА С МАГНИТОМ КПП	1		уточняем
поз. 38	316121-П29	ПРОБКА ФТОТ	1		95 руб. аналог: 90 руб.
1	236-1701040-А	Крышка подшипника	1	1
2	201499-П29	Болт	10	10	60 руб.
3	200-1701041	Шайба	2	2	11 руб.
4	201.1721414	Прокладка регулировочная	3	3
5	201.1721416	Прокладка регулировочная	2	2
6	236-1701042-А	Прокладка	1	1	49 руб.
7	236-1701230	Манжета с пружиной	1	1	447 руб. аналог: 39 руб.
8	236-1701015-Б	Картер коробки передач	1	1	28 458 руб.
–	236-1701009-Б	Картер коробки передач с шайбами в сборе	1	1	27 976 руб.
9	236-1704040-А2	Шестерня ведущая	1	1
–	46 9118 3460	Шарик Б4-100	1	1
–	236-1702186	Кольцо запорное	1	1
10	236-1704029-А	Прокладка	1	1
11	236-1704015	Корпус масляного насоса	1	1
12	310013-П29	Болт	4	4
13	46 9118 6660	Шарик Б 9,525-100	1	1	11 руб.
14	200-1704027	Пружина клапана	1	1	15 руб.
15	236-1704026	Пробка клапана	1	1	153 руб.
16	236-1704030	Шестерня ведомая	1	1	уточняем
17	236-1704070	Основание масляного насоса	1	1
18	236-1704017-А2	Прокладка	1	1	6 руб.
19	236-1704010	Насос масляный в сборе	1	1
20	310224-П29	Болт	1	–	уточняем
21	252135-П2	Шайба	3	–	4 руб.
22	201457-П29	Болт	2	–
23	236-3802069-Б	Прокладка	1	–	4 руб.
24	236-3802024	Втулка привода спидометра	1	–	256 руб.
25	236-3802034-Б	Шестерня привода спидометра	1	–	1 039 руб.
26	236-1702182	Штифт верхний установочный	2	2	106 руб.
27	236-3802074	Штифт упорный	1	–	57 руб.
28	252137-П2	Шайба	10	10	16 руб.
29	201544-П29	Болт	9	10	22 руб.
30	210-1701210-А	Манжета с пружиной	1	1
31	200372-П29	Болт	1	–
32	236-1701205-Б4	Крышка заднего подшипника вторичного вала	1	–	3 404 руб.
–	236У-1701205-А3	Крышка заднего подшипника вторичного вала	–	1
33	316105-П29	Пробка	1	–	235 руб.
34	236У-1701203	Прокладка крышки заднего подшипника	1	1
35	316104-П29	Пробка	5	5	63 руб.
36	236-1701074-А2	Крышка заднего подшипника промежуточного вала	1	1	1 164 руб.
37	236-1701075-А	Прокладка	1	1	12 руб.
38	316121-П29	Пробка уровня смазки	1	1	95 руб. аналог: 90 руб.
39	200-1701021-А	Прокладка	2	2	87 руб.
40	201497-П29	Болт	16	16	13 руб.
41	236-1701020	Крышка люка отбора мощности	2	2	1 421 руб.
42	252136-П2	Шайба	4	4	12 руб.
43	236-1704054-Б	Крышка заборника	1	1	1 198 руб.
44	236-1704056-А	Прокладка	1	1	39 руб.
45	236-1704049	Сетка заборника	1	1
46	312669-П	Прокладка пробки	1	1	11 руб.
47	238-1721255	Пробка сливного отверстия с магнитом в сборе	1	1	уточняем
48	238-1721258	Пробка	1	1	483 руб.
49	312480-П2	Шайба	2	2	17 руб.
50	236-1704130	Кольцо пружинное	6	6
51	34 9841 3023	Магнит ФЭ 7.770.055	1	1
52	236-1704128	Кожух магнита	1	1	уточняем
53	220116-П2	Винт	1	1
54	316135-П2	Пробка	2	2	214 руб.

Нижеприведенные масляный насос коробки передач и детали в него входящие устанавливаются с 2000 года

№ поз.	Обозначение	Наименование	Количество, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	—	—	Цена	Заказ
–	236-1704010-А	Насос масляный в сборе	1	1	3 998 руб.
–	236-1704015-Б	Корпус насоса в сборе	1	1	2 002 руб.
–	336.1704030	Шестерня ведомая с втулкой	1	1
–	236-1704040-Б	Шестерня ведущая с валиком в сборе	1	1	694 руб.
–	46 9118 3460	Шарик	1	1
–	236-1702186	Кольцо запорное	1	1
–	236-1704088-Б	Крышка масляного насоса в сборе	1	1	1 861 руб.
–	46 9118 6660	Шарик Б 9,525-100	1	1	11 руб.
–	200-1704027	Пружина клапана	1	1	15 руб.
–	236-1704026	Пробка клапана	1	1	153 руб.
–	336.1704029	Прокладка	1	1
–	201457-П29	Болт	7	7
–	252005-П2	Шайба	7	7
–	236-1704017-А2	Прокладка	1	1	6 руб.
–	201499-П29	Болт	4	4	60 руб.
–	200-1701041	Шайба	4	4	11 руб.

наверх ↑

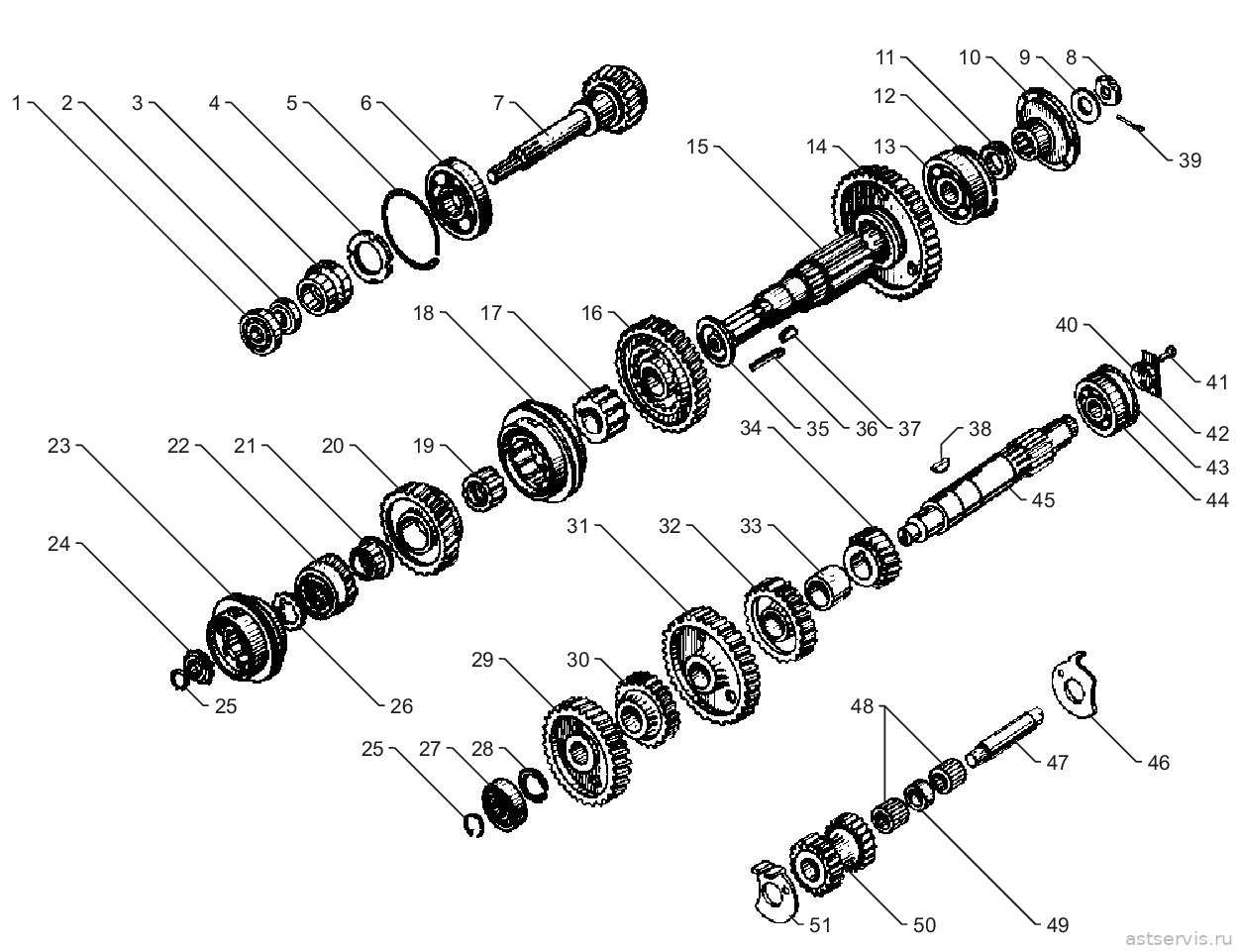

Рисунок 42 – Валы и шестерни коробок передач ЯМ3-236Н и ЯМ3-236П

Перечень сборочных единиц и деталей к рисунку 42

№ поз.	Обозначение	Наименование	Количество, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3 236М2	ЯМ3 238М2	Цена	Заказ
	Ремкомплекты коробки передач (11) все в каталоге «Ремкомплекты ЯМ3»
	236-1701000	Р/К КРЕПЛЕНИЯ ФЛАНЦА КАРДАНА (КПП-236)	1 компл.		220 руб.
поз. 9	236-1701243	ШАЙБА-ПРУЖИНАЯ	1		285 руб.
поз. 39	258072-П29	ШПЛИНТ 4,6х50 ВТОРИЧ.ВАЛА	1		24 руб.
поз. 8	311710-П29	ГАЙКА М39х2 ВТОРИЧ.ВАЛА (УЗКАЯ)	1		377 руб.
	236-1701001	Р/К ЗАМЕНЫ ПЕРВ.ВАЛА (КПП-236,238А,ВМ.)	1 компл.		26 811 руб.
поз. 5	200-1701034	КОЛЬЦО СТОПОРНОЕ Ф 144,5	1		179 руб.
	236-1701478-Б	КОРПУС МАНЖЕТЫ	1		1 008 руб.
	25.3131 2454	МАНЖЕТА 25*42 (РЕЗИНА) (240-1307090)	1
поз. 4	311810-П2	ГАЙКА М70х2 95Х15 спец.	1		617 руб.
	6205	ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К	1
	236-1701001-01	Р/К ЗАМЕНЫ ПЕРВ.ВАЛА (КПП-236,238А,ВМ.) БЕЗ ПОДШ.	1 компл.		1 133 руб.
поз. 5	200-1701034	КОЛЬЦО СТОПОРНОЕ Ф 144,5	1		179 руб.
	236-1701478-Б	КОРПУС МАНЖЕТЫ	1		1 008 руб.
	25.3131 2454	МАНЖЕТА 25*42 (РЕЗИНА) (240-1307090)	1
поз. 4	311810-П2	ГАЙКА М70х2 95Х15 спец.	1		617 руб.
	236-1701002	Р/К ЗАМЕНЫ ВТОРИЧНОГО ВАЛА КПП-236 (ЧЕРВЯК)	1 компл.		3 190 руб.
поз. 12	200-1701192	КОЛЬЦО ПРУЖИН. Ф 134,5	1		248 руб.
поз. 25	236-1701067-А	КОЛЬЦО 40 УПОРНОЕ44,7*36,5 DIN 471	1		228 руб.
поз. 35	236-1701122-А	ШАИБА УПОРНАЯ	1		1 149 руб.
	236-1701144-Ж	ШАЙБА УПОРНАЯ 7,45мм.	1		1 039 руб.
поз. 36	236-1701145-А	ШПОНКА ЗАМКОВАЯ КПП	1		427 руб.
поз. 11	236-3802033-Б	ЧЕРВЯК ПРИВ.СПИДОМ.	1		1 808 руб.
	314001-П	ШПОНКА ВТОР.ВАЛА КПП УЗКАЯ (51х8х13,5)	2		214 руб.
	236-1701002-01	Р/К ВТОРИЧНОГО ВАЛА КПП ЯМ3-236П,У,Н,Л	1 компл.		2 640 руб.
поз. 12	200-1701192	КОЛЬЦО ПРУЖИН. Ф 134,5	1		248 руб.
поз. 25	236-1701067-А	КОЛЬЦО 40 УПОРНОЕ44,7*36,5 DIN 471	1		228 руб.
поз. 35	236-1701122-А	ШАИБА УПОРНАЯ	1		1 149 руб.
	236-1701144-Ж	ШАЙБА УПОРНАЯ 7,45мм.	1		1 039 руб.
поз. 36	236-1701145-А	ШПОНКА ЗАМКОВАЯ КПП	1		427 руб.
	314001-П	ШПОНКА ВТОР.ВАЛА КПП УЗКАЯ (51х8х13,5)	2		214 руб.
	236-1701002-07	Р/К КРЫШКИ ЗАД-ГО ПОДШИПНИКА ВТОР.ВАЛА КПП-236	1 компл.		3 740 руб.
	210-1701210-А	МАНЖЕТА 70*92 (РЕЗИНА) В СБОРЕ	1
	236-1701205-Б4	КРЫШКА ЗАДН.ПОДШИПН.	1		3 404 руб.
	236-3802074	ШТИФТ	1		57 руб.
	236У-1701203	ПР-КА КРЫШКИ ПОДШ.ВТОР.ВАЛА (КАРТОН)	1
	236-1701002-09	Р/К УПОРНЫХ ШАЙБ КПП-236,238,239	1 компл.		4 400 руб.
поз. 26	236-1701144-Г	ШАЙБА УПОРНАЯ 7мм.	1		1 038 руб.
	236-1701144-Д	ШАЙБА УПОРНАЯ 7,15мм.	1		1 054 руб.
	236-1701144-Е	ШАЙБА УПОРНАЯ 7,30мм.	1		1 108 руб.
	236-1701144-Ж	ШАЙБА УПОРНАЯ 7,45мм.	1		1 039 руб.
	236-1701002-15	Р/К ЗАДНЕГО ХОДА КПП 236	1 компл.		2 035 руб.
поз. 46	236-1701087	ШАЙБА УПОРНАЯ ЗАДНЯЯ (1 УСИК)	1		228 руб.
поз. 51	236-1701093	ШАЙБА УПОРНАЯ (2 УСИКА)	1		235 руб.
	64907	ПОДШИПНИК	2
	236-1701003	Р/К ЗАМЕНЫ ПРОМ.ВАЛА КПП-236 (СТОП.КОЛЬЦА,Ш,Б)	1 компл.		1 650 руб.
поз. 40	200-1701060	ШАЙБА УПОРНАЯ	1		149 руб.
поз. 43	200-1701065	КОЛЬЦО СТОПОРНОЕ / ВНУТР/ Ф 114,3	1		123 руб.
	201563 П29	БОЛТ М12- 30х30*1,25	2
поз. 28	236-1701063	КОЛЬЦО УПОРНОЕ (СТОПОРНОЕ)59,8*50,8	1		275 руб.
поз. 25	236-1701067-А	КОЛЬЦО 40 УПОРНОЕ44,7*36,5 DIN 471	1		228 руб.
поз. 42	236-1701076	ПЛАНКА	1		11 руб.
	314000-П	ШПОНКА ПРОМ.ВАЛА КПП (54х10х13)	4		224 руб.
	236-1701003-01	Р/К ЗАМЕНЫ ПРОМ.ВАЛА	1 компл.		638 руб.
поз. 40	200-1701060	ШАЙБА УПОРНАЯ	1		149 руб.
поз. 42	236-1701076	ПЛАНКА	1		11 руб.
	310067-П2	БOЛT M12X1,25 30*30	2		492 руб.
	236-1701003-07	Р/К ПОВОДОК ПЕРЕК.1ПЕР.И З/ХОДА КПП-236	1 компл.		2 310 руб.
	236-1702125	ПОВОДОК ПЕРЕКЛ.1,З.Х	1		982 руб.
	236-1702126	ОСЬ ПОВОДКА	1		150 руб.
	236-1702129	ПРЕДОХРАН.ВКЛ.З.Х.	2		126 руб.
	250615-П29	ГАЙКА М12х1,25	1		11 руб.
	252137-П2	ШАЙБА ГРОВЕР. 20,1х12,1х4	1		16 руб.
1	46 1212 1626	Шарикоподшипник 6-205К	1	1
2	240-1307090	Манжета	1	1	33 руб.
3	236-1701478	Корпус манжеты	1	1
4	311810-П2	Гайка кольцевая	1	1	617 руб.
5	200-1701034	Кольцо стопорное	1	1	179 руб.
6	46 1294 5614	Шарикоподшипник 170314Л	1	1	7 552 руб.
7	236Н-1701027-Б	Вал первичный в сборе	1	1	10 965 руб. аналог: 10 433 руб.
8	311710-П29	Гайка	1	1	377 руб.
9	236-1701243	Шайба	1	1	285 руб.
10	236-1701240-Б2	Фланец крепления кардана	1	–	5 033 руб.
10	210-1701240-Б	Фланец крепления кардана	–	1	4 233 руб.
11	236-3802033-Б	Червяк привода спидометра	1	–	1 808 руб.
12	200-1701192	Кольцо стопорное	1	1	248 руб.
13	46 1274 5487	Подшипник 50411	1	1	2 765 руб.
14	236-1701112-Б	Шестерня первой передачи и заднего хода	1	1	5 847 руб.
15	236-1701105-Б2	Вал вторичный	1	1
16	236-1701127	Шестерня второй передачи вторичного вала	1	1	5 610 руб.
17	236-1701113-Б2	Втулка распорная шестерен	1	1	3 055 руб.
18	236-1701150-Б2	Синхронизатор второй и третьей передач	1	1	12 744 руб.
19	236-1701135	Втулка	1	1	2 203 руб.
20	236-1701131	Шестерня третьей передачи вторичного вала	1	1	4 736 руб.
21	236-1701138	Втулка	1	1	2 080 руб.
22	236У-1701129	Шестерня пятой передачи вторичного вала	1	1	4 413 руб. аналог: 5 832 руб.
23	236-1701151-А	Синхронизатор четвертой и пятой передач	1	1	9 993 руб.
–	46 9118 5560	Шарик Б 7,938-10 синхронизатора	8	8	6 руб.
24	46 2253 6674	Подшипник 76-592708М1	1	1	1 526 руб.
25	236-1701067-А	Кольцо Б-40	2	2	228 руб.
26	236-1701144-Г	Шайба упорная	1	1	1 038 руб.
26	236-1701144-Д¹⁾	Шайба упорная	1	1	1 054 руб.
26	236-1701144-Е¹⁾	Шайба упорная	1	1	1 108 руб.
27	46 2213 4790	Подшипник 6-42308АК	1	1	2 012 руб.
28	236-1701063	Кольцо упорное	1	1	275 руб.
29	236Н-1701056-А	Шестерня постоянного зацепления	1	1	4 670 руб.
30	236-1701057-Б	Шестерня отбора мощности	1	1	2 817 руб.
31	236У-1701053	Шестерня пятой передачи промежуточного вала	1	1	5 301 руб.
32	236-1701051	Шестерня третьей передачи промежуточного вала	1	1	3 272 руб.
33	236-1701059	Втулка распорная	1	1	615 руб.
–	236-1701057²⁾	Шестерня отбора мощности	1	1	уточняем
34	236-1701050	Шестерня второй передачи промежуточного вала	1	1	2 711 руб.
35	236-1701122-А	Шайба упорная	1	1	1 149 руб.
36	236-1701145-А	Шпонка замковая	1	1	427 руб.
37	314001-П2	Шпонка	2	2
38	314000-П2	Шпонка	4	4
39	258072-П29	Шплинт	1	1	24 руб.
40	200-1701060	Шайба упорная	1	1	149 руб.
41	201563-П2	Болт	2	2
42	236-1701076	Планка стопорная	1	1	11 руб.
43	200-1701065	Кольцо стопорное	1	1	123 руб.
44	46 2213 6717	Подшипник 692409К1М	1	1	4 138 руб.
45	236-1701048-Б	Вал промежуточный	1	1	15 562 руб. аналог: 11 625 руб.
46	236-1701087	Шайба упорная задняя	1	1	228 руб.
47	236-1701092	Ось блока шестерен	1	1	1 853 руб.
48	46 2532 1821	Подшипник 64907К	2	2	660 руб.
49	200-1701084	Втулка промежуточная	1	1	459 руб.
50	236-1701082-Б	Блок шестерен заднего хода	1	1	5 440 руб.
51	236-1701093	Шайба упорная передняя	1	1	235 руб.
–	236-1701601²⁾	Комплект вала первичного с шестерней постоянного зацепления	1	1
–	236-1701603²⁾	Комплект шестерен второй передачи	1	1
–	236-1701604²⁾	Комплект шестерен третьей передачи	1	1
–	236-1701605²⁾	Комплект шестерен пятой передачи	1	1

¹⁾ устанавливаются подбором
²⁾ только для запасных частей

наверх ↑

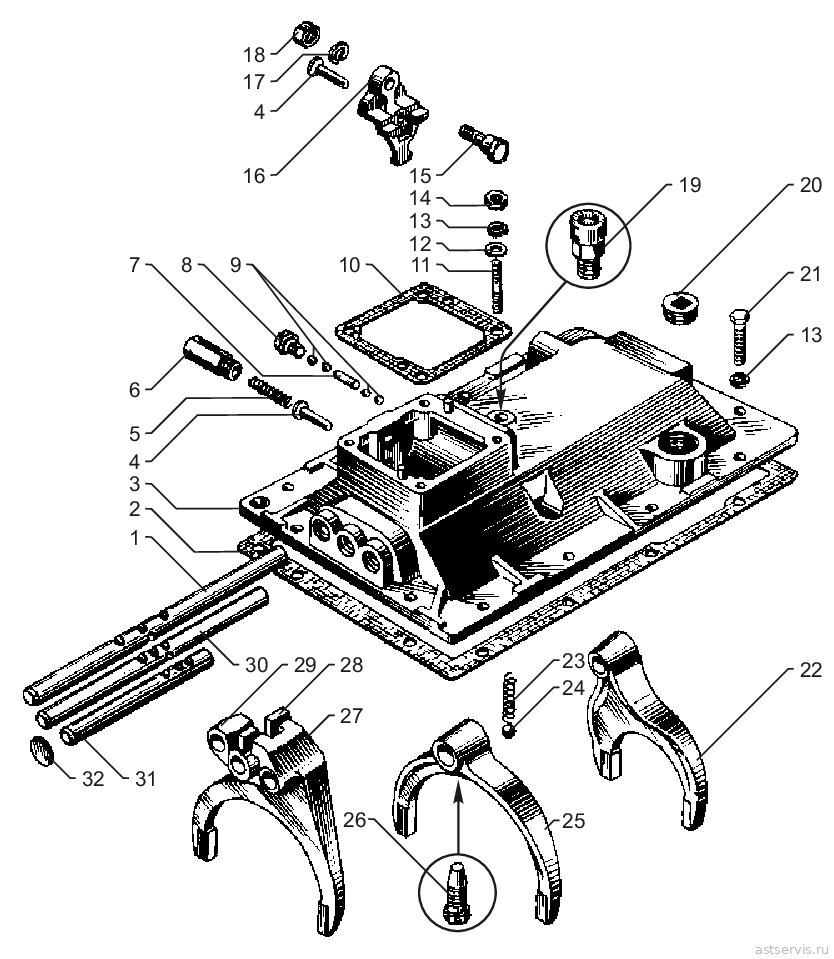

Рисунок 43 – Механизм переключения передач коробки передач ЯМ3-236П

Перечень сборочных единиц и деталей к рисунку 43

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
	Ремкомплекты коробки передач (3) все в каталоге «Ремкомплекты ЯМ3»
	236-1702001	Р/К ЗАМЕНЫ ШТОКОВ КПП-236 (ШТОКИ+)	1 компл.	5 115 руб.
поз. 26	236-1702025	ВИНТ УСТАНОВОЧ.	5	123 руб.
поз. 1	236-1702060-А2	ШТОК ВИЛКИ 1 ПЕР.	1	1 407 руб.
поз. 30	236-1702064	ШТОК ВИЛКИ 2,3 ПЕР.	1	1 103 руб.
поз. 31	236-1702074	ШТОК ВИЛКИ 4,5 ПЕР.	1	946 руб.
	236-1702100	ШАРИК Б 12,7-100	3
поз. 23	236-1702106	ПРУЖИНА СТОП МЕХ-МА(2101-1006072)	3	65 руб.
	260310-П29	ЗАГЛУШКА	3	31 руб.
	236-1702002	Р/К ЗАМЕНЫ ГОЛОВОК ШТОКА КПП-236 (ГОЛ.+ПОВОДОК)	1 компл.	5 115 руб.
поз. 26	236-1702025	ВИНТ УСТАНОВОЧ.	2	123 руб.
поз. 28	236-1702028	ГОЛОВКА ШТОКА ВИЛКИ	1	1 764 руб.
поз. 29	236-1702053	ГОЛОВКА ШТОКА	1	769 руб.
поз. 16	236-1702125	ПОВОДОК ПЕРЕКЛ.1,З.Х	1	982 руб.
поз. 15	236-1702126	ОСЬ ПОВОДКА	1	150 руб.
поз. 4	236-1702129	ПРЕДОХРАН.ВКЛ.З.Х.	1	126 руб.
поз. 18	250615-П29	ГАЙКА М12х1,25	1	11 руб.
поз. 17	252137-П2	ШАЙБА ГРОВЕР. 20,1х12,1х4	1	16 руб.
	236-1702005	Р/К ФИКСАТОРОВ ШТОКОВ КПП-236,238 (ВИНТЫ,ШАР.ПРУЖ)	1 компл.	1 122 руб.
поз. 26	236-1702025	ВИНТ УСТАНОВОЧ.	5	123 руб.
	236-1702100	ШАРИК Б 12,7-100	3
поз. 23	236-1702106	ПРУЖИНА СТОП МЕХ-МА(2101-1006072)	3	65 руб.
	260310-П29	ЗАГЛУШКА	3	31 руб.
1	236-1702060-А2	Шток вилки переключения 1-ой передачи и заднего хода	1	1 407 руб.
2	236-1702014	Прокладка	1	194 руб.
3	236-1702015-Б2	Крышка верхняя	1	9 183 руб.
–	236-1702012¹⁾	Крышка верхняя в сборе	1	6 770 руб.
4	236-1702129	Предохранитель включения 1-ой передачи и заднего хода	2	126 руб.
5	236-1702127-А	Пружина предохранителя	1	38 руб.
6	236-1702132	Стакан пружины	1	399 руб.
7	236-1702087	Штифт замка штоков вилок	1	51 руб.
8	316172-П29	Пробка	1	201 руб.
9	46 9118 6660	Шарик замка штоков Б 9,525-100	4	11 руб.
10	236-1702122	Прокладка	1
–	313407-П29	Штифт верхней крышки	2	71 руб.
11	216258-П29	Шпилька	4	83 руб.
12	252006-П29	Шайба	4	6 руб.
13	252136-П2	Шайба	16	12 руб.
14	250513-П29	Гайка	4	13 руб.
15	236-1702126	Ось поводка	1	150 руб.
16	236-1702125	Поводок переключения 1-ой передачи и заднего хода	1	982 руб.
17	252137-П2	Шайба	1	16 руб.
18	250615-П29	Гайка	1	11 руб.
19	236-1702170-А	Сапун	1	484 руб.
20	262522-П2	Пробка	1
21	310013-П29	Болт	12
22	236-1702024	Вилка переключения 1-ой передачи и заднего хода	1	1 695 руб.
23	236-1702106	Пружина	3	65 руб.
24	46 9118 7960	Шарик стопорный Б 12,7-100	3	26 руб.
25	236-1702027	Вилка переключения 2-ой и 3-ей передач	1	2 928 руб.
26	236-1702025	Винт установочный	5	123 руб.
27	236-1702033	Вилка переключения 4-ой и 5-ой передач	1	2 745 руб.
28	236-1702028	Головка штока вилки	1	1 764 руб.
29	236-1702053	Головка штока вилки переключения 1-ой передачи и заднего хода	1	769 руб.
30	236-1702064	Шток вилки переключения 2-ой и 3-ей передач	1	1 103 руб.
31	236-1702074	Шток вилки переключения 4-ой и 5-ой передач	1	946 руб.
32	260310-П15	Заглушка	3

¹⁾ для запасных частей

наверх ↑

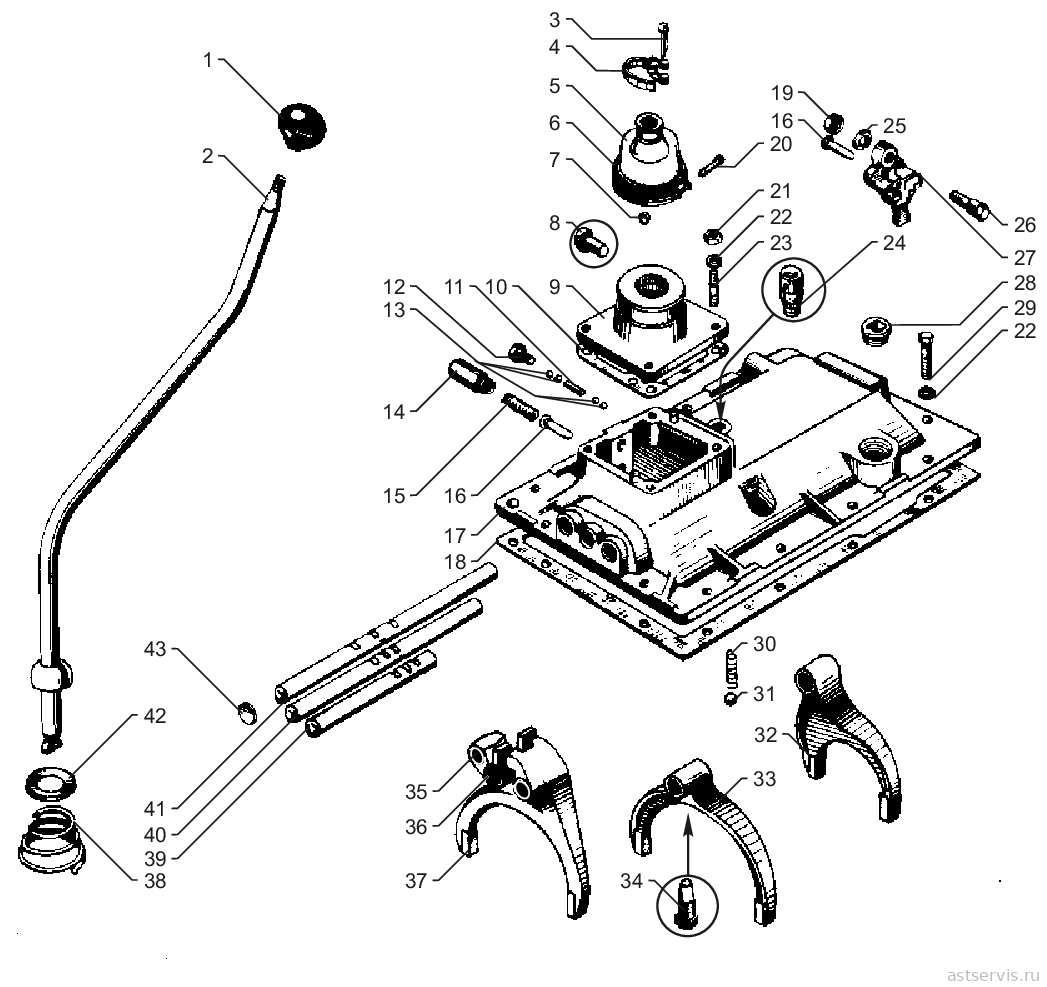

Рисунок 44 – Механизм переключения передач коробки передач ЯМ3-236Н

Перечень сборочных единиц и деталей к рисунку 44

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
	Ремкомплекты коробки передач (3) все в каталоге «Ремкомплекты ЯМ3»
	236-1702001	Р/К ЗАМЕНЫ ШТОКОВ КПП-236 (ШТОКИ+)	1 компл.	5 115 руб.
поз. 34	236-1702025	ВИНТ УСТАНОВОЧ.	5	123 руб.
поз. 41	236-1702060-А2	ШТОК ВИЛКИ 1 ПЕР.	1	1 407 руб.
поз. 40	236-1702064	ШТОК ВИЛКИ 2,3 ПЕР.	1	1 103 руб.
поз. 39	236-1702074	ШТОК ВИЛКИ 4,5 ПЕР.	1	946 руб.
	236-1702100	ШАРИК Б 12,7-100	3
поз. 30	236-1702106	ПРУЖИНА СТОП МЕХ-МА(2101-1006072)	3	65 руб.
поз. 43	260310-П29	ЗАГЛУШКА	3	31 руб.
	236-1702002	Р/К ЗАМЕНЫ ГОЛОВОК ШТОКА КПП-236 (ГОЛ.+ПОВОДОК)	1 компл.	5 115 руб.
поз. 34	236-1702025	ВИНТ УСТАНОВОЧ.	2	123 руб.
поз. 36	236-1702028	ГОЛОВКА ШТОКА ВИЛКИ	1	1 764 руб.
поз. 35	236-1702053	ГОЛОВКА ШТОКА	1	769 руб.
поз. 27	236-1702125	ПОВОДОК ПЕРЕКЛ.1,З.Х	1	982 руб.
поз. 26	236-1702126	ОСЬ ПОВОДКА	1	150 руб.
поз. 16	236-1702129	ПРЕДОХРАН.ВКЛ.З.Х.	1	126 руб.
поз. 19	250615-П29	ГАЙКА М12х1,25	1	11 руб.
поз. 25	252137-П2	ШАЙБА ГРОВЕР. 20,1х12,1х4	1	16 руб.
	236-1702005	Р/К ФИКСАТОРОВ ШТОКОВ КПП-236,238 (ВИНТЫ,ШАР.ПРУЖ)	1 компл.	1 122 руб.
поз. 34	236-1702025	ВИНТ УСТАНОВОЧ.	5	123 руб.
	236-1702100	ШАРИК Б 12,7-100	3
поз. 30	236-1702106	ПРУЖИНА СТОП МЕХ-МА(2101-1006072)	3	65 руб.
поз. 43	260310-П29	ЗАГЛУШКА	3	31 руб.
1	200-1702159-А	Рукоятка рычага переключения передач	1	381 руб.
2	236Н-1702118-А	Рычаг переключения передач	1	2 999 руб.
3	297575-П29	Шплинт	1
4	316215-П	Хомут	1
5	236У-1702133	Колпак опоры рычага	1	215 руб.
6	288026-П29	Хомутик	1
7	251086-П29	Гайка	1
8	236У-1702128-А	Штифт-фиксатор	1	105 руб.
9	236У-1702121-Б	Опора рычага переключения передач	1	2 174 руб.
10	236-1702122	Прокладка	1
11	236-1702087	Штифт замка штоков вилок	1	51 руб.
12	316172-П29	Пробка	1	201 руб.
13	46 9118 6660	Шарик замка штоков Б 9,525-100	4	11 руб.
14	236-1702132	Стакан пружины	1	399 руб.
15	236-1702127-А	Пружина предохранителя	1	38 руб.
16	236-1702129	Предохранитель включения 1-ой передачи и заднего хода	1	126 руб.
17	236-1702015-Б2	Крышка верхняя	1	9 183 руб.
18	236-1702014	Прокладка	1	194 руб.
19	250615-П29	Гайка	1	11 руб.
20	220086-П29	Винт	1	4 руб.
21	250513-П29	Гайка	4	13 руб.
22	252136-П2	Шайба	16	12 руб.
23	216258-П29	Шпилька	4	83 руб.
24	236-1702170-А	Сапун	1	484 руб.
25	252137-П2	Шайба	1	16 руб.
26	236-1702126	Ось поводка	1	150 руб.
27	236-1702125	Поводок переключения 1-ой передачи и заднего хода	1	982 руб.
28	262522-П2	Пробка	1
29	310013-П29	Болт	12
30	236-1702106	Пружина	3	65 руб.
31	46 9118 7960	Шарик стопорный Б 12,7-100	3	26 руб.
32	236-1702024	Вилка переключения 1-ой передачи и заднего хода	1	1 695 руб.
33	236-1702027	Вилка переключения 2-ой и 3-ей передач	1	2 928 руб.
34	236-1702025	Винт установочный	5	123 руб.
35	236-1702053	Головка штока вилки переключения 1-ой передачи и заднего хода	1	769 руб.
36	236-1702028	Головка штока вилки переключения 2-ой и 3-ей передач	1	1 764 руб.
37	236-1702033	Вилка переключения 4-ой и 5-ой передач	1	2 745 руб.
38	236У-1702130	Пружина рычага	1	207 руб.
39	236-1702074	Шток вилки переключения 4-ой и 5-ой передач	1	946 руб.
40	236-1702064	Шток вилки переключения 2-ой и 3-ей передач	1	1 103 руб.
41	236-1702060-А2	Шток вилки переключения 1-ой передачи и заднего хода	1	1 407 руб.
42	236У-1702131-А	Шайба	1	79 руб.
43	260310-П29	Заглушка 26	3	31 руб.

наверх ↑

← Содержание каталога | Сцепление | Электрооборудование →

Каталог ЯМ3-236М2/ЯМ3-238М2. Коробка передач

Каталоги

Каталог БЕЛА3-7547

Каталог БЕЛА3-7540А/75404

Руководство по ремонту БЕЛА3

Ремкомплекты БЕЛА3

Ремкомплекты ЯМ3

Каталог ЯМ3-240

Каталог ЯМ3-536

Каталог ЯМ3-650

Каталог ТМ3-842

Каталог ЯМ3-850/8501 (2001)

Каталог ЯМ3-850/8501/8502/8503 (2011)

Каталог ЯМ3-8401
