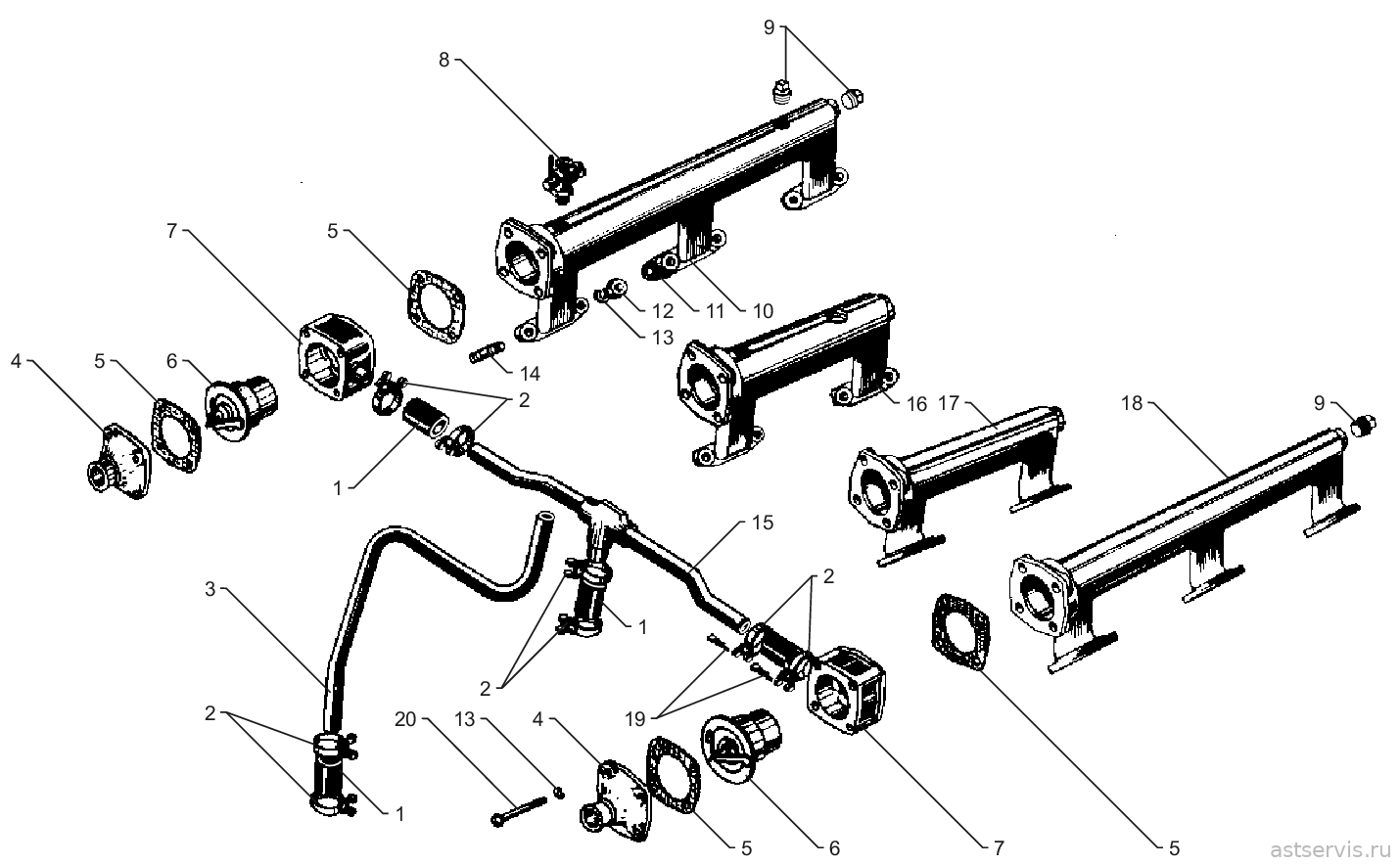

Рисунок 35 – Трубопроводы и термостаты системы охлаждения

Перечень сборочных единиц и деталей к рисунку 35

№ поз.	Обозначение	Наименование	Количество, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3 236М2	ЯМ3 238М2	Цена	Заказ
	Ремкомплекты системы охлаждения (7) все в каталоге «Ремкомплекты ЯМ3»
	236-1306001-01	Р/К СИСТЕМЫ ОХЛАЖД.(КОРОБКА,ПРОБКА)	1 компл.		682 руб.
поз. 20	200276-П29	БОЛТ М8Х85	4		29 руб.
поз. 11	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3		11 руб. аналог: 5 руб.
	236-1306052-А	КОРОБКА ТЕРМОСТАТА	1
поз. 5	236-1306054-А	ПР-КА КОРОБКИ ВОД.ТРУБЫ (ПОН. 0,6 мм)	2		18 руб. аналог: 7 руб.
	316121-П29	ПРОБКА ФТОТ	1		95 руб. аналог: 90 руб.
поз. 9	316169-П2	ПРОБКА ВОД.ТРУБЫ (262507-П2, 316135-П2)	1
	236-1306001-02	Р/К СИСТЕМЫ ОХЛАЖД.(КОРОБКА,ПАТРУБ,ПРОБКА)	1 компл.		880 руб.
поз. 20	200276-П29	БОЛТ М8Х85	4		29 руб.
поз. 11	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3		11 руб. аналог: 5 руб.
	236-1306052-А	КОРОБКА ТЕРМОСТАТА	1
поз. 4	236-1306053	ПАТРУБОК ТЕРМОСТАТА	1		уточняем
поз. 5	236-1306054-А	ПР-КА КОРОБКИ ВОД.ТРУБЫ (ПОН. 0,6 мм)	2		18 руб. аналог: 7 руб.
поз. 13	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	4		4 руб.
	316121-П29	ПРОБКА ФТОТ	1		95 руб. аналог: 90 руб.
поз. 9	316169-П2	ПРОБКА ВОД.ТРУБЫ (262507-П2, 316135-П2)	1
	236-1306002	Р/К СИСТЕМЫ ОХЛ.(КОРОБКА,ПАТРУБ,ПРОБКА,РУКАВА)	1 компл.		1 100 руб.
поз. 20	200276-П29	БОЛТ М8Х85	4		29 руб.
поз. 11	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3		11 руб. аналог: 5 руб.
	236-1306052-А	КОРОБКА ТЕРМОСТАТА	1
поз. 4	236-1306053	ПАТРУБОК ТЕРМОСТАТА	1		уточняем
поз. 5	236-1306054-А	ПР-КА КОРОБКИ ВОД.ТРУБЫ (ПОН. 0,6 мм)	2		18 руб. аналог: 7 руб.
	238НБ-1014275	РУКАВ (РЕЗИНА) 22х30-50 (236-1306084)	3
	262507-П2	ПРОБКА ВОД.ТРУБЫ (316169-П2, 316135-П2)	2
	316121-П29	ПРОБКА ФТОТ	1		95 руб. аналог: 90 руб.
поз. 2	316215-П	ХОМУТ В СБОРЕ (23-35)	6
	236-1306002-10	Р/К СИСТЕМЫ ОХЛАЖД.(ПАТРУБ,ПРОБКА)	1 компл.		715 руб.
поз. 20	200276-П29	БОЛТ М8Х85	4		29 руб.
поз. 11	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3		11 руб. аналог: 5 руб.
поз. 4	236-1306053	ПАТРУБОК ТЕРМОСТАТА	1		уточняем
поз. 5	236-1306054-А	ПР-КА КОРОБКИ ВОД.ТРУБЫ (ПОН. 0,6 мм)	2		18 руб. аналог: 7 руб.
поз. 13	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	4		4 руб.
	262507-П2	ПРОБКА ВОД.ТРУБЫ (316169-П2, 316135-П2)	2
	316121-П29	ПРОБКА ФТОТ	1		95 руб. аналог: 90 руб.
поз. 9	316169-П2	ПРОБКА ВОД.ТРУБЫ (262507-П2, 316135-П2)	1
	236-1306003	Р/К СИСТЕМЫ ОХЛАЖД. (ТЕРМОСТАТ)	1 компл.		550 руб.
поз. 5	236-1306054-А	ПР-КА КОРОБКИ ВОД.ТРУБЫ (ПОН. 0,6 мм)	2		18 руб. аналог: 7 руб.
поз. 6	ТС107-1306100-06	ТЕРМОСТАТ (МАЗ)	1
	236-1306004	Р/К СИСТЕМЫ ОХЛ.(КОРОБКА,ПАТРУБ,РУКАВА)	1 компл.		1 100 руб.
поз. 11	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3		11 руб. аналог: 5 руб.
	236-1306052-А	КОРОБКА ТЕРМОСТАТА	1
поз. 4	236-1306053	ПАТРУБОК ТЕРМОСТАТА	1		уточняем
поз. 5	236-1306054-А	ПР-КА КОРОБКИ ВОД.ТРУБЫ (ПОН. 0,6 мм)	2		18 руб. аналог: 7 руб.
	238НБ-1014275	РУКАВ (РЕЗИНА) 22х30-50 (236-1306084)	3
	262507-П2	ПРОБКА ВОД.ТРУБЫ (316169-П2, 316135-П2)	3
поз. 2	316215-П	ХОМУТ В СБОРЕ (23-35)	6
	236-1306004-11	Р/К СИСТЕМЫ ОХЛ.(РУКАВ, ХОМУТЫ)	1 компл.		99 руб.
	238НБ-1014275	РУКАВ (РЕЗИНА) 22х30-50 (236-1306084)	1
поз. 2	316215-П	ХОМУТ В СБОРЕ (23-35)	2
1	236-1306084	Рукав соединительный	4	4	189 руб.
2	316215-П	Хомут	8	8
3	236-1306080-А2	Трубка перепускная	1	1	1 168 руб.
4	236-1306053	Патрубок	2	2	уточняем
5	236-1306054-А	Прокладка	4	4	18 руб. аналог: 7 руб.
6	ТС107-1306100-06	Термостат	2	2
7	236-1306052	Коробка термостата	2	2
8	45 9930 0006	Краник ПС7-0	1	1
9	316169-П2	Пробка	3	3
10	238-1003290-В	Труба водяная правая	–	1	4 590 руб.
11	236-1003292	Прокладка	4	6	11 руб. аналог: 5 руб.
12	250511-П29	Гайка	8	12	17 руб.
13	252135-П2	Шайба	16	20	4 руб.
14	216235-П29	Шпилька	8	12	35 руб.
15	236-1306070-А3	Трубка соединительная	1	1	1 913 руб.
16	236-1003290-В	Труба водяная правая	1	–	3 664 руб.
17	236-1003291-В	Труба водяная левая	1	–	3 345 руб.
18	238-1003291-В	Труба водяная левая	–	1	3 449 руб.
19	297575-П29	Шплинт	8	8
20	200276-П29	Болт	8	8	29 руб.

наверх ↑

Рисунок 36 – Насос водяной

Перечень сборочных единиц и деталей к рисунку 36

№ поз.	Обозначение	Наименование	Количество, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3 236М2	ЯМ3 238М2	Цена	Заказ
	Ремкомплекты системы охлаждения (17) все в каталоге «Ремкомплекты ЯМ3»
	236-1307001	Р/К ВОДЯНОГО НАСОСА 236 (МАЛЫЙ)	1 компл.		154 руб.
поз. 33	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
поз. 32	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
поз. 29	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
поз. 31	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
поз. 30	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	236-1307001-01	Р/К ВОД.НАСОСА 236 (МАЛЫЙ+СТ.КОЛ)	1 компл.		165 руб.
поз. 33	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
поз. 32	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
поз. 35	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
поз. 29	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
поз. 31	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
поз. 30	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	236-1307001-10	Р/К ТОРЦ.УПЛ.ВОД.НАСОСА 236А5(А3) (КАСО) ГЕРМАНИЯ	1 компл.		3 850 руб.
	8.9014	ТОРЦЕВОЕ УПЛОТНЕНИЕ 236 (КАСО ГЕРМАНИЯ)(15)	1
	236-1307001-10-К	Р/К ТОРЦ.УПЛ.ВОД.НАСОСА 236А5(А3) (КАСО АНАЛОГ)	1 компл.		440 руб.
	8.9014	УПЛОТНЕНИЕ ТОРЦЕВОЕ(АНАЛОГ)	1
	236-1307002	Р/К ВОД.НАСОСА (ВАЛ+КР+ПОДШ) С 1987г.	1 компл.		2 255 руб.
	160703A.P6Q6	ПОДШИПНИК ВОД.НАСОСА (160703А.P5Q5) ВПЗ	2
поз. 33	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
поз. 32	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
поз. 8	236-1307023-B2	BAЛИK ВОД.НАСОСА (С 1987Г.)	1
поз. 36	236-1307032-Б	KPЫЛЬЧATKA BOД.HACOCА (С 1987Г.)	1		1 110 руб.
поз. 35	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
поз. 29	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
поз. 4	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
поз. 31	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
поз. 30	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	240Н-1115134	КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198)	1
поз. 23	25.3111 2082	КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043)	1
поз. 38	312484-П	ШАЙБА 28,012,51,0 (ЛАТУНЬ)	1		39 руб.
поз. 20	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	64229-1303245	ПРОКЛАДКА ВОДЯННОГО НАСОСА 236	1
	236-1307002-01	Р/К ВОД.НАСОСА (ВАЛ+ПОДШ) С 1987г.	1 компл.		1 210 руб.
	160703A.P6Q6	ПОДШИПНИК ВОД.НАСОСА (160703А.P5Q5) ВПЗ	2
поз. 33	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
поз. 32	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
поз. 8	236-1307023-B2	BAЛИK ВОД.НАСОСА (С 1987Г.)	1
поз. 35	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
поз. 29	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
поз. 4	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
поз. 31	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
поз. 30	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	240Н-1115134	КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198)	1
поз. 23	25.3111 2082	КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043)	1
поз. 38	312484-П	ШАЙБА 28,012,51,0 (ЛАТУНЬ)	1		39 руб.
поз. 20	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	64229-1303245	ПРОКЛАДКА ВОДЯННОГО НАСОСА 236	1
	236-1307002-02	Р/К ВОД.НАСОСА (+ПОДШИПНИК) С 1987г.	1 компл.		957 руб.
	160703A.P6Q6	ПОДШИПНИК ВОД.НАСОСА (160703А.P5Q5) ВПЗ	2
поз. 33	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
поз. 32	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
поз. 35	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
поз. 29	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
поз. 4	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
поз. 31	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
поз. 30	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	240Н-1115134	КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198)	1
поз. 23	25.3111 2082	КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043)	1
поз. 20	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	64229-1303245	ПРОКЛАДКА ВОДЯННОГО НАСОСА 236	1
	236-1307002-07	Р/К ЗАМЕНЫ ШКИВА ВОД.НАСОСА С 1987г.	1 компл.		814 руб.
поз. 12	236-1307212-Б3	ШКИВ ВОДЯНОГО НАСОСА	1		2 607 руб. аналог: 885 руб.
поз. 19	250636-П29	ГАЙКА М16х1,5	1		18 руб.
поз. 20	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	236-1307002-10	Р/К ВОД. НАСОСА (ВАЛ+КРЫЛЬЧАТКА) С 1987г.	1 компл.		1 430 руб.
поз. 33	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
поз. 32	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
поз. 8	236-1307023-B2	BAЛИK ВОД.НАСОСА (С 1987Г.)	1
поз. 36	236-1307032-Б	KPЫЛЬЧATKA BOД.HACOCА (С 1987Г.)	1		1 110 руб.
поз. 35	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
поз. 29	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
поз. 4	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
поз. 31	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
поз. 30	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	240Н-1115134	КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198)	1
поз. 23	25.3111 2082	КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043)	1
поз. 38	312484-П	ШАЙБА 28,012,51,0 (ЛАТУНЬ)	1		39 руб.
поз. 20	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	236-1307002-11	Р/К ВОД.НАСОСА (ВАЛ, КРЫЛЬЧ.ПОДШИПН.) ДО 1987г.	1 компл.		1 980 руб.
поз. 33	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
поз. 32	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307023-Б2	BAЛИK BOД.HACOC (ДО 1987Г.)	1
	236-1307032-A	KPЫЛЬЧATKA BOД.HACOCА (ДО 1987Г.)	1
поз. 35	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
поз. 29	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	236-1307046	ПР-КА ВОД,НАСОСА ДО 1986 (ПОН. 0,6мм)	1
поз. 4	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	236-1307090	MAHЖETA B CБ 17*32 (РЕЗИНА)	1		23 руб.
	236-1307107	КОЛЬЦО ВАЛИКА (ВОЙЛОК) 32204	1
поз. 31	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
поз. 30	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
поз. 17	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3		4 руб.
поз. 2	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4		12 руб.
поз. 38	312484-П	ШАЙБА 28,012,51,0 (ЛАТУНЬ)	1		39 руб.
поз. 20	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	6-203А	ПОДШИПНИК (6203.P6Q6) ВПЗ	1
	6-303-К2	ПОДШИПНИК (6303.P6Q6) ВПЗ	1
	236-1307003-11	Р/К ВОД.НАСОСА (ВАЛ+ПОДШ) ДО 1987г.	1 компл.		1 023 руб.
поз. 33	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
поз. 32	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307023-Б2	BAЛИK BOД.HACOC (ДО 1987Г.)	1
поз. 35	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
поз. 29	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
поз. 4	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	236-1307090	MAHЖETA B CБ 17*32 (РЕЗИНА)	1		23 руб.
	236-1307107	КОЛЬЦО ВАЛИКА (ВОЙЛОК) 32204	1
поз. 31	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
поз. 30	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
поз. 17	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3		4 руб.
поз. 38	312484-П	ШАЙБА 28,012,51,0 (ЛАТУНЬ)	1		39 руб.
поз. 20	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	6-203А	ПОДШИПНИК (6203.P6Q6) ВПЗ	1
	6-303-К2	ПОДШИПНИК (6303.P6Q6) ВПЗ	1
	236-1307004	Р/К ВОД.НАСОСА(ВАЛ,КРЫЛЬЧ,ПОДШ) С 2012(ПОД КАСО АНАЛОГ)	1 компл.		2 365 руб.
	236-1307023-Г	ВАЛИК В/Н (ПОД КАСО)	1		уточняем
	236-1307032-Г	КРЫЛЬЧАТКА 236 (ПОД КАСО)	1		7 021 руб.
поз. 4	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
поз. 11	236-1307081	КОЛЬЦО Б-62 * СТАЛЬ*	1		231 руб.
	240Н-1115134	КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198)	1
поз. 23	25.3111 2082	КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043)	1
поз. 20	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	6305	ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К	2
	64229-1303245	ПРОКЛАДКА ВОДЯННОГО НАСОСА 236	1
	8.9014	УПЛОТНЕНИЕ ТОРЦЕВОЕ(АНАЛОГ)	1
	236НЕ-1307001	Р/К ВОДЯНОГО НАС. (ВАЛ,КРЫЛЬЧ.ПОДШ,ШКИВ)	1 компл.		2 530 руб.
	236-1307032-В	KPЫЛЬЧATKA BOД.HACOCА (7511,236НЕ)	1
	236-1307048-Б	П-КА КОРП.ВОД.НАСОСА 7511-1307048	1		32 руб.
	236-1307078	ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П /	1
	236-1307216-Г	ШКИВ ПРИВОДА ВОД.НАС ЯМ3 236НЕ	1		1 205 руб.
	240-1005582 Б	КОЛЬЦО УПЛ. 008-012-25-2-2	1
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	1
	6-1160304 АК	ПОДШИПНИК (5-1160304 АК) ВПЗ	2
	642290-1303245	ПРОКЛАДКА В/Н 7511	1		22 руб.
	840.1307026	ВОДОСБРАСЫВАТЕЛЬ	1
	840.1307031	УПЛОТНЕНИЕ ТОРЦОВОЕ В СБОРЕ	1
	840.1307039	BTУЛKA ВОД.НАСОСА	1
	8401.1307136	КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472)	1
	850.1307023	ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ.	1
	850.1307062	МАНЖЕТА ВОД.НАСОСА 7511, 840 (РТИ)	1
	236НЕ-1307001-01	Р/К ВОДЯНОГО НАСОСА (ВАЛ, КРЫЛЬЧ., ПОДШ.)	1 компл.		2 090 руб.
	236-1307032-В	KPЫЛЬЧATKA BOД.HACOCА (7511,236НЕ)	1
	236-1307048-Б	П-КА КОРП.ВОД.НАСОСА 7511-1307048	1		32 руб.
	236-1307078	ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П /	1
	240-1005582 Б	КОЛЬЦО УПЛ. 008-012-25-2-2	1
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	1
	6-1160304 АК	ПОДШИПНИК (5-1160304 АК) ВПЗ	2
	642290-1303245	ПРОКЛАДКА В/Н 7511	1		22 руб.
	840.1307026	ВОДОСБРАСЫВАТЕЛЬ	1
	840.1307031	УПЛОТНЕНИЕ ТОРЦОВОЕ В СБОРЕ	1
	840.1307039	BTУЛKA ВОД.НАСОСА	1
	8401.1307136	КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472)	1
	850.1307023	ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ.	1
	850.1307062	МАНЖЕТА ВОД.НАСОСА 7511, 840 (РТИ)	1
	236НЕ-1307001-02	Р/К ВОДЯНОГО НАСОСА (ВАЛ, ПОДШИПНИК)	1 компл.		1 595 руб.
	236-1307048-Б	П-КА КОРП.ВОД.НАСОСА 7511-1307048	1		32 руб.
	236-1307078	ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П /	1
	240-1005582 Б	КОЛЬЦО УПЛ. 008-012-25-2-2	1
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	1
	6-1160304 АК	ПОДШИПНИК (5-1160304 АК) ВПЗ	2
	642290-1303245	ПРОКЛАДКА В/Н 7511	1		22 руб.
	840.1307026	ВОДОСБРАСЫВАТЕЛЬ	1
	840.1307031	УПЛОТНЕНИЕ ТОРЦОВОЕ В СБОРЕ	1
	840.1307039	BTУЛKA ВОД.НАСОСА	1
	8401.1307136	КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472)	1
	850.1307023	ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ.	1
	850.1307062	МАНЖЕТА ВОД.НАСОСА 7511, 840 (РТИ)	1
	236НЕ-1307001-05	Р/К ВОД.НАСОСА (УПЛ КАСО, ВАЛ,КРЫЛЬЧ,ПОДШ,ШКИВ)	1 компл.		6 600 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	1		29 руб.
	236-1307032-В3	КРЫЛЬЧАТКА 7511 (ПОД КАСО)	1
	236-1307048-Б	П-КА КОРП.ВОД.НАСОСА 7511-1307048	1		32 руб.
	236-1307078	ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П /	1
	236-1307216-Г	ШКИВ ПРИВОДА ВОД.НАС ЯМ3 236НЕ	1		1 205 руб.
	240-1005582 Б	КОЛЬЦО УПЛ. 008-012-25-2-2	1
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	1
	6-1160304 АК	ПОДШИПНИК (5-1160304 АК) ВПЗ	2
	642290-1303245	ПРОКЛАДКА В/Н 7511	1		22 руб.
	8.8716	ТОРЦЕВОЕ УПЛОТНЕНИЕ КАСО(8.9739)	1
	840.1307026	ВОДОСБРАСЫВАТЕЛЬ	1
	8401.1307136	КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472)	1
	850.1307023	ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ.	1
	236НЕ-1307001-05-К	Р/К ВОД.НАСОСА (УПЛ КАСО АНАЛОГ, ВАЛ,КРЫЛЬЧ,ПОДШ,ШКИВ)	1 компл.		2 750 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	1		29 руб.
	236-1307032-В3	КРЫЛЬЧАТКА 7511 (ПОД КАСО)	1
	236-1307048-Б	П-КА КОРП.ВОД.НАСОСА 7511-1307048	1		32 руб.
	236-1307078	ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П /	1
	236-1307216-Г	ШКИВ ПРИВОДА ВОД.НАС ЯМ3 236НЕ	1		1 205 руб.
	240-1005582 Б	КОЛЬЦО УПЛ. 008-012-25-2-2	1
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	1
	6-1160304 АК	ПОДШИПНИК (5-1160304 АК) ВПЗ	2
	642290-1303245	ПРОКЛАДКА В/Н 7511	1		22 руб.
	8.8716	ТОРЦЕВОЕ УПЛОТНЕНИЕ(АНАЛОГ)	1
	840.1307026	ВОДОСБРАСЫВАТЕЛЬ	1
	8401.1307136	КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472)	1
	850.1307023	ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ.	1
1	236-1307010-А3	Насос водяной в сборе	1	1	15 050 руб. аналог: 5 670 руб.
2	252136-П2	Шайба	4	4	12 руб.
3	250513-П29	Гайка	4	4	13 руб.
4	236-1307048-А	Прокладка	1	1	35 руб. аналог: 21 руб.
5	216259-П29	Шпилька	4	4	26 руб.
6	201-1307026-А	Водосбрасыватель валика	1	1
7	46 1933 5067	Шарикоподшипник 160703	2	2
8	236-1307023-В2	Валик	1	1
9	45 9824 6257	Шпонка	1	1	35 руб.
10	236-1307111	Втулка распорная	1	1	140 руб.
11	236-1307081	Кольцо	1	1	231 руб.
12	236-1307212-Б3	Шкив	1	1	2 607 руб. аналог: 885 руб.
13	236-1307216-В	Ступица шкива	1	1
14	310403-П29	Шпилька	3	3
15	236-1307222-Б	Прокладка шкива регулировочная	8	8
16	236-1307218-Б3	Боковина шкива	1	1
17	252135-П2	Шайба	3	3	4 руб.
18	250510-П29	Гайка	3	3	7 руб.
19	250636-П29	Гайка	1	1	18 руб.
20	312536-П29	Шайба	1	1
21	236-1307014-Г	Корпус водяного насоса в сборе	1	1
22	236-1307017-В	Втулка корпуса	1	1
23	25 3111 2082	Кольцо 034-038-25-2-1	1	1
24	236-1306082	Ниппель перепускной	1	1	442 руб.
25	216258-П29	Шпилька	2	2	83 руб.
26	236-1307015-Г	Корпус	1	1
27	216233-П29	Шпилька	2	2	33 руб.
28	236-1307029	Манжета, большая и малая обоймы манжеты, упорное кольцо и пружина манжеты	1	1
29	236-1307035-А3	Кольцо упорное	1	1
30	240-1307038	Манжета	1	1	11 руб.
31	240-1307036	Обойма манжеты большая	1	1	уточняем
32	201-1307037	Обойма манжеты малая	1	1	уточняем
33	201-1307034-А	Пружина	1	1
34	236-1307030-Б	Крыльчатка с манжетой в сборе	1	1
35	236-1307033	Кольцо стопорное	1	1
36	236-1307032-Б	Крыльчатка	1	1	1 110 руб.
37	25 6411 1404	Ремень	1	1
38	312484-П	Шайба	1	1	39 руб.
39	312115-П	Гайка колпачковая	1	1
40	25 3111 2198	Кольцо 089-095-36-2-1	1	1	22 руб.
41	236-1307045-Б	Крышка корпуса	1	1
42	250511-П29	Гайка	2	2	17 руб.
43	252135-П2	Шайба	2	2	4 руб.

наверх ↑

Рисунок 37 – Вентилятор

Перечень сборочных единиц и деталей к рисунку 37

№ поз.	Обозначение	Наименование	Количество, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3 236М2	ЯМ3 238М2	Цена	Заказ
	Ремкомплекты системы охлаждения (11) все в каталоге «Ремкомплекты ЯМ3»
	236-1308001	Р/К ПРИВОДА ВЕНТИЛЯТОРА (МАЛЫЙ)	1 компл.		231 руб.
поз. 7	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1		38 руб.
поз. 12	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1		22 руб. аналог: 9 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1		79 руб. аналог: 45 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3		4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2		18 руб.
поз. 16	314008-П2	ШПОНКА 2269,5	1
	236-1308002	Р/К ПРИВОДА ВЕНТ. (+МУФТА)	1 компл.		1 925 руб.
поз. 7	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1		38 руб.
поз. 5	236-1308090 В2	МУФТА ПРИВОДА	1
поз. 12	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1		22 руб. аналог: 9 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1		79 руб. аналог: 45 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3		4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2		18 руб.
поз. 16	314008-П2	ШПОНКА 2269,5	1
	236-1308003	Р/К ПРИВОДА ВЕНТ.(+МУФТА, ВАЛ)	1 компл.		2 640 руб.
поз. 7	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1		38 руб.
поз. 17	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
поз. 5	236-1308090 В2	МУФТА ПРИВОДА	1
поз. 12	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1		22 руб. аналог: 9 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1		79 руб. аналог: 45 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3		4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2		18 руб.
поз. 16	314008-П2	ШПОНКА 2269,5	1
	236-1308003-10	Р/К ПРИВОДА ВЕНТ.(ВАЛ,ФЛАНЕЦ,БОЛТЫ,ГАЙКИ)	1 компл.		1 210 руб.
поз. 20	201456-П29	БОЛТ М8Х20	3		15 руб. аналог: 12 руб.
поз. 7	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1		38 руб.
поз. 17	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
	236-1308107-А	ФЛАНЕЦ УПОРНЫЙ	1		275 руб.
поз. 12	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1		22 руб. аналог: 9 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1		79 руб. аналог: 45 руб.
поз. 14	250659-П29	ГАЙКА М22х1,5	2		193 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3		4 руб.
	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4		12 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2		18 руб.
поз. 16	314008-П2	ШПОНКА 2269,5	1
	236-1308004	Р/К ПРИВОДА ВЕНТ. (+МУФТА,ВАЛ,ПОДШ)	1 компл.		2 915 руб.
поз. 7	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1		38 руб.
поз. 17	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
поз. 5	236-1308090 В2	МУФТА ПРИВОДА	1
поз. 12	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1		22 руб. аналог: 9 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1		79 руб. аналог: 45 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3		4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2		18 руб.
поз. 16	314008-П2	ШПОНКА 2269,5	1
	6205	ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К	1
	6305	ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К	1
	236-1308004-10	Р/К ПРИВОДА ВЕНТ. (+МУФТА,ПОДШ,ФЛАНЕЦ)	1 компл.		2 255 руб.
поз. 20	201456-П29	БОЛТ М8Х20	3		15 руб. аналог: 12 руб.
поз. 7	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1		38 руб.
поз. 5	236-1308090 В2	МУФТА ПРИВОДА	1
	236-1308107-А	ФЛАНЕЦ УПОРНЫЙ	1		275 руб.
поз. 12	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1		22 руб. аналог: 9 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1		79 руб. аналог: 45 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3		4 руб.
	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4		12 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2		18 руб.
поз. 16	314008-П2	ШПОНКА 2269,5	1
	6205	ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К	1
	6305	ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К	1
	236-1308004-20	Р/К ПРИВОДА ВЕНТ.(ВАЛ,ПОДШ,ФЛАНЕЦ,ГАЙКИ)	1 компл.		1 430 руб.
поз. 20	201456-П29	БОЛТ М8Х20	3		15 руб. аналог: 12 руб.
поз. 7	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1		38 руб.
поз. 17	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
	236-1308107-А	ФЛАНЕЦ УПОРНЫЙ	1		275 руб.
поз. 12	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1		22 руб. аналог: 9 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1		79 руб. аналог: 45 руб.
поз. 14	250659-П29	ГАЙКА М22х1,5	2		193 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3		4 руб.
	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4		12 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2		18 руб.
поз. 16	314008-П2	ШПОНКА 2269,5	1
	6205	ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К	1
	6305	ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К	1
	236НЕ-1308001	Р/К ДЛЯ ЦЕНТРАЛИЗ.ПОДАЧИ МАСЛА К ПРИВОДУ ВЕНТ.	1 компл.		14 850 руб.
	236-1012100	ПР-КА МАСЛ.ФИЛЬТРА КОРП. (ПМБ.0,6мм)	2		17 руб. аналог: 6 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1		79 руб. аналог: 45 руб.
	236НЕ-1308754	ТРУБКА	1
	310096-П2	БОЛТ М14Х1,5Х30	1
	310239-П29	БОЛТ М10Х1Х40	1		276 руб. аналог: 198 руб.
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	2		95 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	3
	658.1012015	КОРПУС В СБОРЕ	1
	840.1012083-20	КОЛЬЦО УПЛ. 137- 4,5х6,5 МАСЛ.ФИЛЬТРА	1
	236НЕ-1308002	Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+ВАЛ,ПОДШ) АВТОБУС.	1 компл.		2 200 руб.
поз. 7	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1		38 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1		79 руб. аналог: 45 руб.
	236НЕ-1308050-А	ВАЛ ПРИВОДА (АВТОБУСНЫЙ) МЕНЬШИЙ	1
	311401-П2	ГАЙКА М22х1,5-6Н	2
поз. 16	314008-П2	ШПОНКА 2269,5	1
	3205	ПОДШИПНИК (6-3056205)	1
	70-32605 КМ	ПОДШИПНИК (NU 2305 C3) 10 ПЗ	1
	236НЕ-1308003	Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+ВАЛ,ПОДШ)	1 компл.		2 145 руб.
поз. 7	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1		38 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1		79 руб. аналог: 45 руб.
	236НЕ-1308050-В	ВАЛ ПРИВОДА (НЕ,БЕ)	1
	311401-П2	ГАЙКА М22х1,5-6Н	2
поз. 16	314008-П2	ШПОНКА 2269,5	1
	3205	ПОДШИПНИК (6-3056205)	1
	70-32605 КМ	ПОДШИПНИК (NU 2305 C3) 10 ПЗ	1
	236НЕ-1308004	Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+МУФТА, ВАЛ,ПОДШ)	1 компл.		3 465 руб.
поз. 7	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1		38 руб.
поз. 5	236-1308090 В2	МУФТА ПРИВОДА	1
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1		79 руб. аналог: 45 руб.
	236НЕ-1308050-В	ВАЛ ПРИВОДА (НЕ,БЕ)	1
	311401-П2	ГАЙКА М22х1,5-6Н	2
поз. 16	314008-П2	ШПОНКА 2269,5	1
	3205	ПОДШИПНИК (6-3056205)	1
	70-32605 КМ	ПОДШИПНИК (NU 2305 C3) 10 ПЗ	1
1	201499-П29	Болт	4	4	60 руб.
2	252136-П-2	Шайба	8	8
3	236-1308012-А4	Крыльчатка вентилятора	1	–	3 022 руб.
3	238-1308012-А4	Крыльчатка вентилятора	–	1	3 235 руб.
4	236-1308011-Г2	Привод вентилятора в сборе	1	1	6 555 руб.
5	236-1308090-В2	Муфта упругая в сборе	1	1	8 524 руб.
6	236-1308025-В	Шкив	1	1	1 500 руб.
7	210-1701230	Манжета с пружиной в сборе	1	1	38 руб.
8	236-1308055	Втулка	1	1
9	46 1212 1626	Подшипник 6-205K	1	1
10	250513-П29	Гайка	4	4	13 руб.
11	236-1308102	Корпус привода	1	1
12	236-1308108	Прокладка	1	1	22 руб. аналог: 9 руб.
13	310423-П29	Шпилька	4	4	105 руб.
14	250659-П29	Гайка	2	2	193 руб.
15	312532-П29	Шайба	3	3
16	314008-П2	Шпонка	1	1
17	236-1308050-В2	Вал	1	1
18	46 1213 3873	Подшипник 305	1	1
19	236-1308107	Фланец	1	1	39 руб.
20	201456-П29	Болт	3	3	15 руб. аналог: 12 руб.
21	236-1308104-Б2	Шестерня	1	1	1 831 руб. аналог: 1 134 руб.

наверх ↑

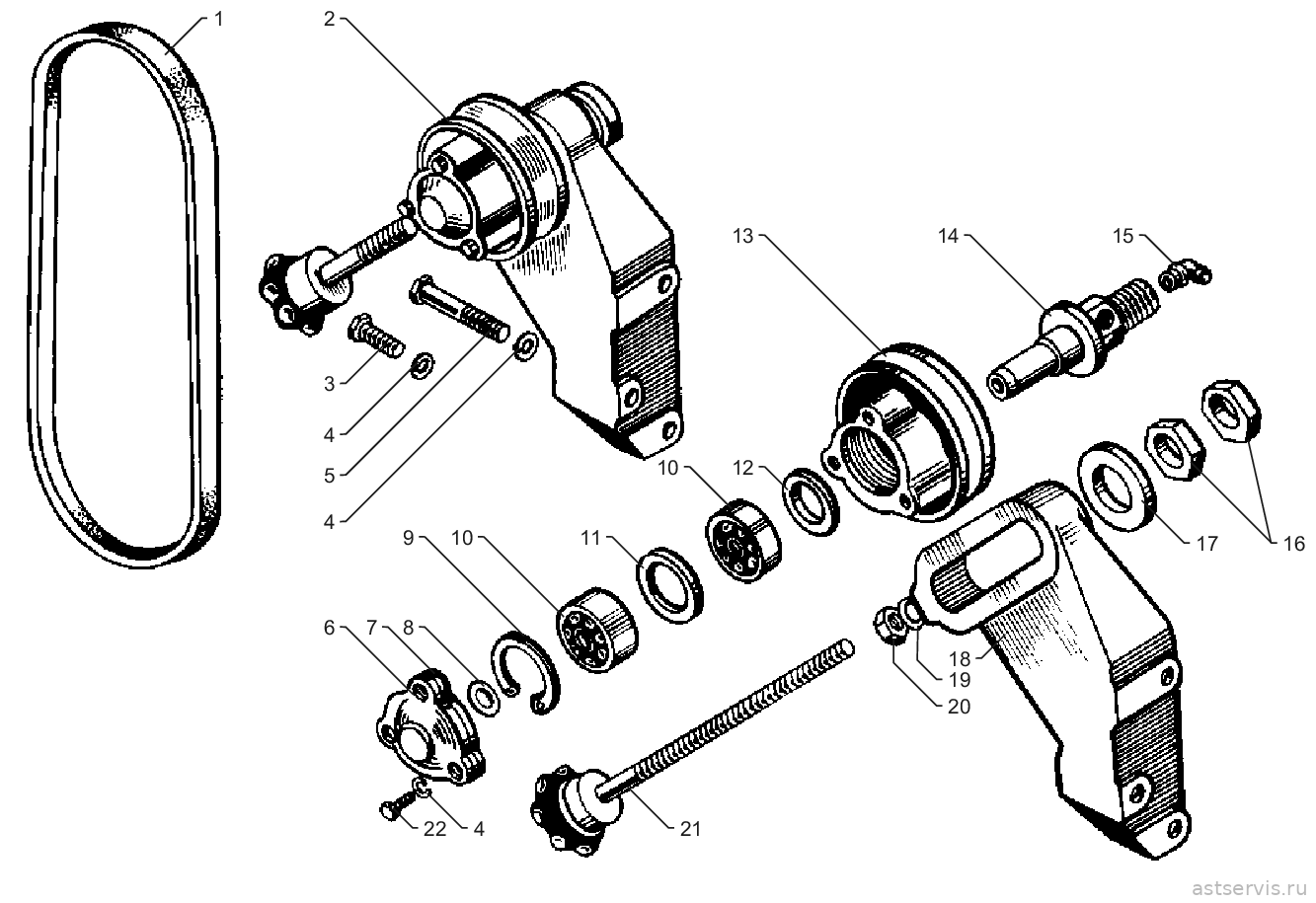

Рисунок 45 – Устройство натяжное

Перечень сборочных единиц и деталей к рисунку 45

№ поз.	Обозначение	Наименование	Количество, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3 236М2	ЯМ3 238М2	Цена	Заказ
	Ремкомплекты пневмокомпрессора (2) все в каталоге «Ремкомплекты ЯМ3»
	236-3509001	Р/К НАТЯЖНОГО УСТРОЙСТВА	1 компл.		825 руб.
поз. 8	236-1028224	КОЛЬЦО СТОПОРНОЕ (НАТЯЖН.УСТР) DIN 471 d-17	1		6 руб.
поз. 12	236-1307107	КОЛЬЦО ВАЛИКА (ВОЙЛОК) 32204	1
поз. 9	236-1307148	КОЛЬЦО УПОРНОЕ(DIN 472 40*1.75)	1
поз. 14	236-3509316-Б	ОСЬ НАТЯЖНОГО УСТР.236	1
поз. 7	236-3509320	ПРОКЛАДКА КРЫШКИ ШКИВА (ПОН. 0,6ММ)	1
поз. 4	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3		4 руб.
поз. 15	45.9167.5012	ПРЕСС-МАСЛЕНКА ( 90°)	1
	6-203А	ПОДШИПНИК (6203.P6Q6) ВПЗ	2
	236-3509002	Р/К НАТЯЖНОГО УСТРОЙСТВА (С БОЛТОМ)	1 компл.		1 595 руб.
поз. 8	236-1028224	КОЛЬЦО СТОПОРНОЕ (НАТЯЖН.УСТР) DIN 471 d-17	1		6 руб.
поз. 9	236-1307148	КОЛЬЦО УПОРНОЕ(DIN 472 40*1.75)	1
	236-3509308-Б	БОЛТ-НАТЯЖИТЕЛЬ (М121601,25)	1		849 руб.
поз. 14	236-3509316-Б	ОСЬ НАТЯЖНОГО УСТР.236	1
поз. 7	236-3509320	ПРОКЛАДКА КРЫШКИ ШКИВА (ПОН. 0,6ММ)	1
поз. 4	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3		4 руб.
	6-60203	ПОДШИПНИК ВПЗ	2
1	25 6421 1403	Ремень привода компрессора зубчатый II-14х 10-937	1	1	971 руб.
2	236-3509300-А3	Устройство натяжное в сборе	1	1
3	201460-П29	Болт	2	2	7 руб.
4	252135-П2	Шайба	6	6	4 руб.
5	200271-П29	Болт	1	1	15 руб.
6	236-3509318-В	Крышка	1	1
7	236-3509320	Прокладка	1	1
8	236-1028224	Кольцо стопорное	1	1	6 руб.
9	236-1307148	Кольцо упорное	1	1
10	46 1212 1266	Подшипник 203А	2	2
11	236-3509324-Б	Кольцо распорное	1	1
12	236-1307107	Кольцо	1	1
13	236-3509312-В	Шкив	1	1
14	236-3509316-Б	Ось шкива	1	1
15	45 9167 5012	Пресс-масленка	1	1
16	250659-П29	Гайка	2	2	193 руб.
17	204-1308054	Шайба	1	1	59 руб.
18	236-3509306-А	Кронштейн	1	1
19	204-1308064-А2	Болт-натяжитель	1	1
20	252137-П2	Шайба	1	1	16 руб.
21	250515-П29	Гайка	1	1	16 руб.
22	201454-П29	Болт	3	3	17 руб.

наверх ↑

← Содержание каталога | Впуск и выпуск | Сцепление →

Каталог ЯМ3-236М2/ЯМ3-238М2. Система охлаждения

Каталоги

Каталог БЕЛА3-7547

Каталог БЕЛА3-7540А/75404

Руководство по ремонту БЕЛА3

Ремкомплекты БЕЛА3

Ремкомплекты ЯМ3

Каталог ЯМ3-240

Каталог ЯМ3-536

Каталог ЯМ3-650

Каталог ТМ3-842

Каталог ЯМ3-850/8501 (2001)

Каталог ЯМ3-850/8501/8502/8503 (2011)

Каталог ЯМ3-8401

Каталог ЯМ3-236М2/ЯМ3-238М2

Каталог ЯМ3-236ДК/ЯМ3-238АК

Каталог ЯМ3-238Б/ЯМ3-238Д

Каталог ЯМ3-238НД3/ЯМ3-238НД4/ЯМ3-238НД5

Каталог ЯМ3-236НЕ/БЕ/НЕ2/БЕ2, 7601

Каталог ЯМ3-238БЕ/ДЕ/БЕ2/ДЕ2

Каталог ЯМ3-7511/7512/7514

Каталог ЯМ3-6561/6562/6563

Каталог ЯМ3-6581/6583

Каталог ЯМ3-6582

Рисунок 35 – Трубопроводы и термостаты системы охлаждения

Рисунок 36 – Насос водяной

Рисунок 37 – Вентилятор

Рисунок 45 – Устройство натяжное

ООО АСТ76

Навигация

Категории

Контакты
