Рисунок 4 – Головка цилиндров

Перечень сборочных единиц и деталей к рисунку 4

№ поз.	Обозначение	Наименование	Количество, шт.			Цена	Заказ
№ поз.	Обозначение	Наименование	—	—	—	Цена	Заказ
	Ремкомплекты головки цилиндров (9) все в каталоге «Ремкомплекты ЯМ3»
	238-1003001	Р/К ГОЛОВКИ БЛОКА ЯМ3-238 (СТАР.ОРАЗЦА)	1 компл.			1 210 руб.
поз. 19	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 9	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4			29 руб.
поз. 3	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4			29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3			11 руб. аналог: 5 руб.
	236-1008050	ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА)	4			51 руб. аналог: 20 руб.
	236-1112225-Б2	УПЛ.ШТУЦ.ФОРСУНКИ В СБ.(ЯЗРТИ)	4			220 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4			24 руб. аналог: 15 руб.
поз. 31	238-1003210-В6	ПРОКЛАДКА ГБЦ (СТАРОГО ОБР.) БЕЗ АСБЕСТА	1			294 руб.
поз. 6	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1			361 руб. аналог: 86 руб.
	238НБ-1014275	РУКАВ (РЕЗИНА) 22х30-50 (236-1306084)	1
поз. 11	258039-П29	ШПЛИНТ 2,7х20	4			5 руб.
	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	4
	316215-П	ХОМУТ В СБОРЕ (23-35)	2
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	4
	238-1003001-01	К-Т ШПИЛЕК ГБЦ ЯМ3-238 М2,БЕ,ДЕ	1 компл.			2 090 руб.
	216233-П29	ШПИЛЬКА М81,25 - М81 (30мм)	8			33 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	6			35 руб.
	310420-П2	ШПИЛЬКА М161 - М161,5. (85мм)	8
	310423-П29	ШПИЛЬКА М101,5 - М101. (44мм)	8			105 руб.
	310438-П2	ШПИЛЬКА М121,75 - М121,25. (120мм)	4			140 руб.
	310443-П2	ШПИЛЬКА М101,5 - М101,5. (48мм)	8			уточняем
	314650-П29	НИППЕЛЬ М10-6Д	1			328 руб. аналог: 53 руб.
	238-1003001-02	Р/К ГОЛОВКИ БЛОКА ЯМ3-238 (НОВ.ОБРАЗЦА)	1 компл.			1 045 руб.
поз. 19	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 9	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4			29 руб.
поз. 3	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4			29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3			11 руб. аналог: 5 руб.
поз. 12	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	4			176 руб. аналог: 11 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4			24 руб. аналог: 15 руб.
	238-1003210-В7	ПРОКЛАДКА ГБЦ (НОВОГО ОБР.) БЕЗ АСБЕСТА	1			311 руб.
поз. 6	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1			361 руб. аналог: 86 руб.
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	4			220 руб. аналог: 32 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	4			6 руб. аналог: 3 руб.
поз. 11	258039-П29	ШПЛИНТ 2,7х20	4			5 руб.
	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	4
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	4
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	4
	238-1003001-03	Р/К КРЕПЛЕНИЯ ГОЛОВКИ К БЛОКУ (1 ГОЛ.)	1 компл.			9 790 руб.
поз. 15	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	21			256 руб. аналог: 41 руб.
поз. 16	312399-П2	ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 3016,55	21			66 руб.
	7511.1003016-20	ШПИЛЬКА КРЕП.ГОЛОВКИ М162-М161,5 L=205мм. С2004г	21
	238-1003001-05	К-Т ШПИЛЕК ГБЦ ЯМ3-238 М2,БЕ,ДЕ (БЕЗ 310420-П2)	1 компл.			1 265 руб.
	216233-П29	ШПИЛЬКА М81,25 - М81 (30мм)	8			33 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	6			35 руб.
	310423-П29	ШПИЛЬКА М101,5 - М101. (44мм)	8			105 руб.
	310438-П2	ШПИЛЬКА М121,75 - М121,25. (120мм)	4			140 руб.
	310443-П2	ШПИЛЬКА М101,5 - М101,5. (48мм)	8			уточняем
	314650-П29	НИППЕЛЬ М10-6Д	1			328 руб. аналог: 53 руб.
	238-1003001-06	К-Т ГАЕК КРЕПЛЕНИЯ 1 ГОЛОВКИ ЯМ3-238	1 компл.			913 руб. аналог: 855 руб.
поз. 15	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	21			256 руб. аналог: 41 руб.
	238-1003001-08	Р/К ГОЛОВКИ БЛОКА ЯМ3-238 (БЕЗ ПГБЦ)	1 компл.			605 руб.
поз. 19	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 9	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4			29 руб.
поз. 3	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4			29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3			11 руб. аналог: 5 руб.
поз. 12	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	4			176 руб. аналог: 11 руб.
	236-1008050	ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА)	4			51 руб. аналог: 20 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4			24 руб. аналог: 15 руб.
поз. 6	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1			361 руб. аналог: 86 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	4			6 руб. аналог: 3 руб.
	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	4
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	4
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	4
	238-1003002-05	Р/К ДЛЯ УСТАНОВКИ ВОД.ТРУБЫ ЯМ3-238 (ОБЩ.ГБЦ)	1 компл.			132 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	6			35 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3			11 руб. аналог: 5 руб.
	250511-П29	ГАЙКА М8х1	6			17 руб.
поз. 28	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	6			4 руб.
	238-1003002-06	Р/К КРЕПЛЕНИЯ 1 ОБЩ. ГБЦ (ГАЙКИ,ШАЙБЫ)	1 компл.			1 139 руб. аналог: 1 253 руб.
поз. 15	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	21			256 руб. аналог: 41 руб.
поз. 16	312399-П2	ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 3016,55	21			66 руб.
1	238-1003013-Ж	Головка цилиндров в сборе	2	2	2
–	316198-П29	Пробка	8	8	8	223 руб.
2	312472-П34	Шайба	8	8	8	60 руб.
3	236-1003114-В2	Кольцо уплотнительное	8	8	8	29 руб.
4	236-1003112-В	Стакан форсунки	8	8	8	1 221 руб. аналог: 473 руб.
5	236-1003113	Гайка крепления стакана	8	8	8	267 руб. аналог: 53 руб.
6	238-1003270	Прокладка крышки	2	2	2	361 руб. аналог: 86 руб.
7	238-1003244-А	Крышка головки цилиндров с болтами в сборе	1	1	1	4 481 руб.
8	238-1003260-Б	Крышка головки цилиндров	1	1	1	2 373 руб.
9	204А-1003278	Прокладка	8	8	8	29 руб.
10	236-1003272	Болт крепления крышки	8	8	8	476 руб. аналог: 300 руб.
11	258039-П29	Шплинт	8	8	8	5 руб.
12	236-1007262	Манжета впускного клапана в сборе	8	8	8	176 руб. аналог: 11 руб.
13	236-1007032-БР	Втулка клапана направляющая	16	16	16	59 руб.
14	313992-П	Заглушка	8	8	8	224 руб. аналог: 231 руб.
15	311423-П5	Гайка	42	42	42	256 руб. аналог: 41 руб.
16	312399-П2	Шайба	42	42	42	66 руб.
17	238-1003256-В3	Крышка головки цилиндров с сапуном в сборе	1	1	1	5 373 руб.
–	238-1003245-А2*	Крышка головки цилиндров с патрубком и винтами в сборе	1	1	1	4 974 руб.
18	238-1003261-Г2	Крышка головки цилиндров с ребрами и сапуном в сборе	1	1	1	3 282 руб.
–	236-1014104	Сапун в сборе	1	1	1	915 руб.
19	201-1114065-А2	Прокладка крышки маслоналивного патрубка	1	1	1
20	201-1114060-А	Крышка маслоналивного патрубка	1	1	1	228 руб.
21	201-1114064-А	Цепочка	1	1	1	254 руб.
22	240-1014275	Рукав соединительный	1	1	1	176 руб.
23	251086-П29	Гайка	2	2	2
24	238-1014266	Трубка отвода газов	1	1	1	631 руб.
25	288010-П29	Хомут	2	2	2	уточняем
26	220086-П29	Винт	2	2	2	4 руб.
27	250510-П29	Гайка	1	1	1	7 руб.
28	252135-П2	Шайба	1	1	1	4 руб.
29	315450-П29	Кляммер	1	1	1	39 руб.
–	238-1014170	Болт крепления кляммера	1	1	1	65 руб.
30	238-1003206-А3	Прокладка головки цилиндров	2	2	2
31	238-1003210-В6	Прокладка головки цилиндров	2	2	2	294 руб.
–	238-1003210-В2*	Прокладка головки цилиндров	2	2	2
32	22 4831 2800	Кольцо Ф-4 фторопластовое	8	8	8	85 руб. аналог: 36 руб.
33	236-1003108-Б	Седло впускного клапана	8	8	8	538 руб.
34	236-1003110-В4	Седло выпускного клапана	8	8	8	1 248 руб.
35	313934-П	Заглушка	14	14	14	206 руб. аналог: 215 руб.
36	236-1003330	Рым-болт	4	4	4	634 руб.

* только для запасных частей

наверх ↑

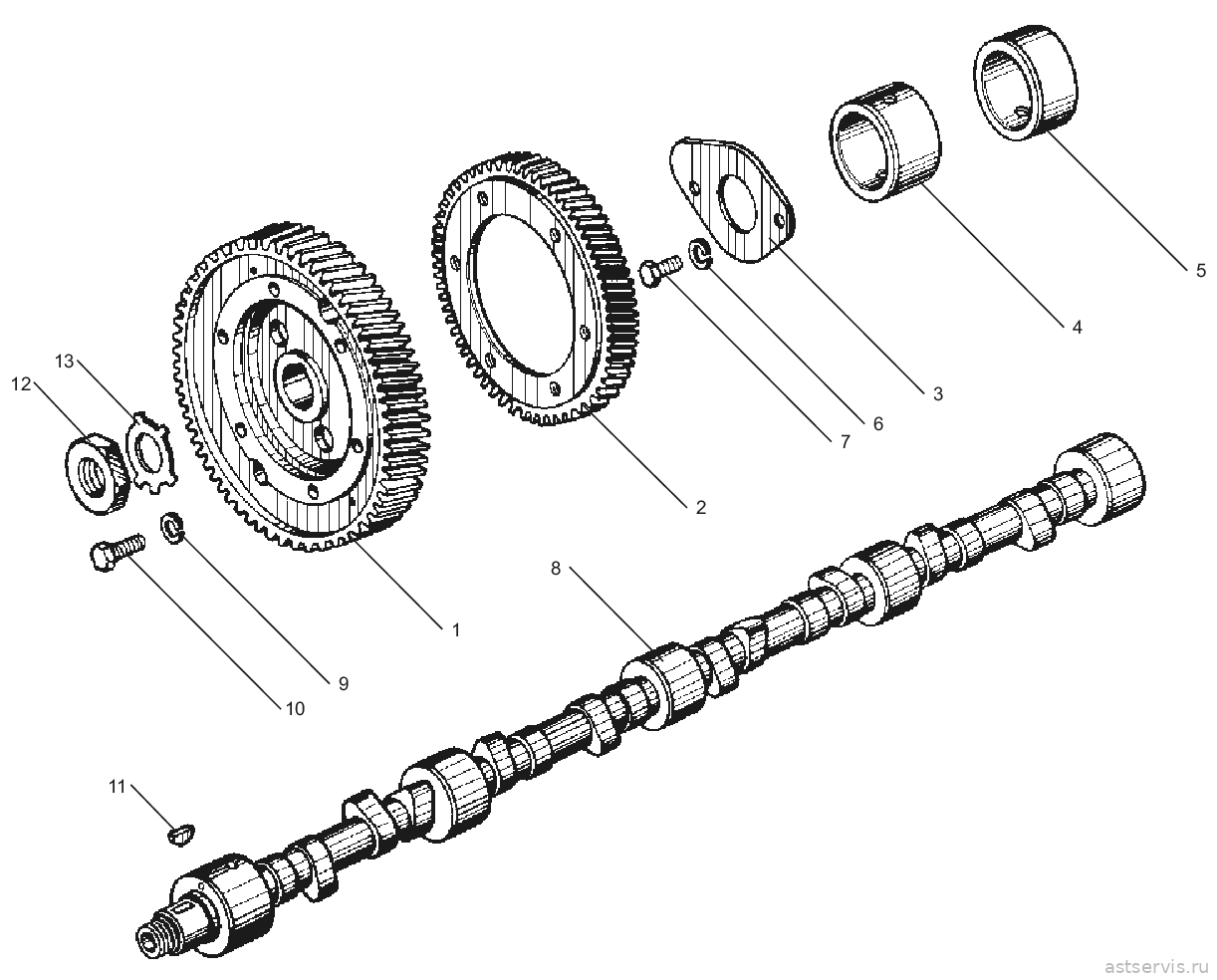

Рисунок 7 – Распределительный вал

Перечень сборочных единиц и деталей к рисунку 7

№ поз.	Обозначение	Наименование	Количество, шт.			Цена	Заказ
№ поз.	Обозначение	Наименование	—	—	—	Цена	Заказ
	Ремкомплекты газораспределительного механизма (3) все в каталоге «Ремкомплекты ЯМ3»
	236-1006001	Р/К РАСПРЕД.ВАЛА ЯМ3 236	1 компл.			4 785 руб.
поз. 4	236-1006026-А	ВТУЛКА Р/ВАЛА ПЕРЕДН	1			1 714 руб.
поз. 5	236-1006037-А	ВТУЛКА РАСПРЕД.ВАЛА	3			1 634 руб.
поз. 3	236-1006236-Б	ФЛАНЕЦ УПОРН.Р/ВАЛА	1			919 руб.
поз. 9	252156-П2	ШАЙБА ГРОВЕРНАЯ (10,116,12)	6			4 руб.
поз. 7	310129-П2	БОЛТ М8 Х 16 (201454-П29)	2			37 руб.
поз. 10	310130-П2	БОЛТ М10Х1Х27	6			43 руб.
	311412-П	ГАЙКА М27х2	1
поз. 6	312538-П2	ШАИБА 22х8,2х1,2 (РАСПРЕД.ВАЛА)	2			9 руб.
	312580-П15	ШАЙБА 27	1
поз. 11	314008-П2	ШПОНКА 2269,5	1
	236-1006002	Р/К РАСПРЕД.ВАЛА ЯМ3 (ГАЙКА,ШАЙБА)	1 компл.			440 руб.
	311412-П	ГАЙКА М27х2	1
	312580-П15	ШАЙБА 27	1
	236-1006002-05	Р/К РАСПРЕДВАЛА ЯМ3-236,238,7511(ШПОН.ШАЙБА,ГАЙКА)	1 компл.			501 руб.
	311412-П	ГАЙКА М27х2	1
	312580-П15	ШАЙБА 27	1
поз. 11	314008-П2	ШПОНКА 2269,5	1
1	236-1006214-Г2	Шестерня привода распределительного вала	1	1	1
2	236-1029116-А	Шестерня ведущая	1	1	1
3	236-1006236-Б	Фланец упорный	1	1	1	919 руб.
4	236-1006026-А	Втулка передняя	1	1	1	1 714 руб.
–	236-1006026-АР1	Втулка передняя	*	*	*
5	236-1006037-А	Втулка	4	4	4	1 634 руб.
–	236-1006037-АР1	Втулка	*	*	*
6	312538-П2	Шайба	2	2	2	9 руб.
7	310129-П2	Болт	2	2	2	37 руб.
8	238Б-1006015	Вал распределительный	1	1	1
9	252156-П2	Шайба	6	6	6	4 руб.
10	310130-П2	Болт	6	6	6	43 руб.
11	314008-П2	Шпонка	1	1	1
12	311412-П2	Гайка	1	1	1
13	312580-П2	Шайба замковая	1	1	1	26 руб.

* количество по потребности

наверх ↑

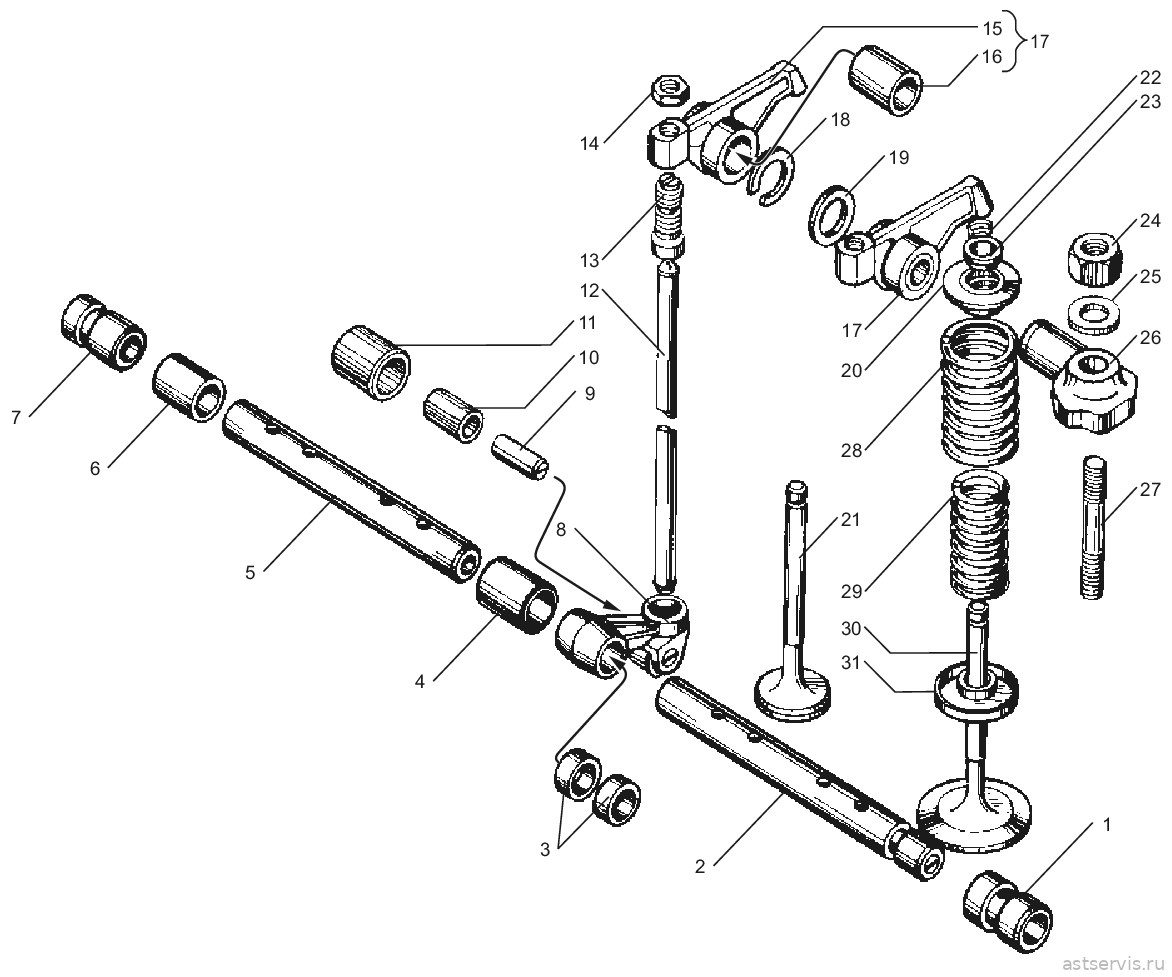

Рисунок 8 – Клапаны и толкатели

Перечень сборочных единиц и деталей к рисунку 8

№ поз.	Обозначение	Наименование	Количество, шт.			Цена	Заказ
№ поз.	Обозначение	Наименование	—	—	—	Цена	Заказ
	Ремкомплекты газораспределительного механизма (16) все в каталоге «Ремкомплекты ЯМ3»
	236-1007001	Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,КЛАП)	1 компл.			2 255 руб. аналог: 1 830 руб.
	236-1007010-В2	КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,1	1			977 руб.
	236-1007015-В6	КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,6	1			996 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2			270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2			139 руб.
поз. 31	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2			126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4			70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1			176 руб. аналог: 11 руб.
	236-1007001-01	Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,НА 1 КЛАП)	1 компл.			649 руб. аналог: 593 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	1
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	1			270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	1			139 руб.
поз. 31	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	1
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	1			126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	2			70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1			176 руб. аналог: 11 руб.
	236-1007001-02	Р/К ЗАМЕНЫ КЛАПАНОВ(ПРУЖ, ТАРЕЛ, КЛАПАНА ЗАВОД)	1 компл.			584 руб.
	236-1007010-В2(ЗАВОД)	КЛАПАН ВПУСКНОЙ	1
	236-1007015-В6(ЗАВОД)	КЛАПАН ВЫПУСКНОЙ	1
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2			270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2			139 руб.
поз. 31	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2			126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4			70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1			176 руб. аналог: 11 руб.
	236-1007001-10	Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,НА 2 КЛАП)	1 компл.			1 298 руб. аналог: 1 176 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2			270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2			139 руб.
поз. 31	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2			126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4			70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1			176 руб. аналог: 11 руб.
	236-1007001-11	Р/К ЗАМЕНЫ КЛАПАНОВ (КЛАПАНА,СУХАРИ,МАНЖЕТА)	1 компл.			1 243 руб.
	236-1007010-В2	КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,1	1			977 руб.
	236-1007015-В6	КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,6	1			996 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4			70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1			176 руб. аналог: 11 руб.
	236-1007001-12	Р/К ЗАМЕНЫ КЛАПАНОВ (КЛАП,СУХАРИ,МАНЖЕТА) ЗАВОД	1 компл.			4 565 руб.
	236-1007010-В2(ЗАВОД)	КЛАПАН ВПУСКНОЙ	1
	236-1007015-В6(ЗАВОД)	КЛАПАН ВЫПУСКНОЙ	1
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4			70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1			176 руб. аналог: 11 руб.
	236-1007001-20	Р/К КРЕПЛЕНИЯ ОСИ КОРОМЫСЕЛ	1 компл.			143 руб.
поз. 27	310420-П2	ШПИЛЬКА М161 - М161,5. (85мм)	1
поз. 24	311408-П2	ГАЙКА	1
	312399-П2	ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 3016,55	1			66 руб.
	236-1007002	Р/К ГАЗОРАСПРЕД. МЕХАН.(ПОЛНЫЙ НА 2 КЛАП)	1 компл.			5 115 руб.
поз. 11	201-1007190	РОЛИК ТОЛКАТЕЛЯ	2
поз. 9	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	2			149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	52
	236-1007010-В2	КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,1	1			977 руб.
	236-1007015-В6	КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,6	1			996 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2			270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2			139 руб.
поз. 31	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2			126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4			70 руб. аналог: 21 руб.
	236-1007103	КОЛЬЦО УПОР.ОСИ КОРОМЫС.	2
поз. 16	236-1007118 В	ВТУЛКА КОРОМЫСЛА КЛАПАНА	2
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	2			172 руб.
поз. 3	236-1007186	ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630)	4			174 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1			176 руб. аналог: 11 руб.
	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	2
	236-1007002-02	Р/К ГАЗОРАСПРЕД. МЕХАН.(ПОЛНЫЙ НА 2 КЛАП) ЗАВОД	1 компл.			8 910 руб.
поз. 11	201-1007190	РОЛИК ТОЛКАТЕЛЯ	2
поз. 9	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	2			149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	52
	236-1007010-В2(ЗАВОД)	КЛАПАН ВПУСКНОЙ	1
	236-1007015-В6(ЗАВОД)	КЛАПАН ВЫПУСКНОЙ	1
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2			270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2			139 руб.
поз. 31	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2			126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4			70 руб. аналог: 21 руб.
поз. 18	236-1007103-А	КОЛЬЦО СТОПОРНОЕ	2			122 руб.
поз. 16	236-1007118 В	ВТУЛКА КОРОМЫСЛА КЛАПАНА	2
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	2			172 руб.
поз. 3	236-1007186	ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630)	4			174 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1			176 руб. аналог: 11 руб.
	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	2
	236-1007003	Р/К ЗАМЕНЫ ВПУСК.КЛАПАНОВ НА ДВ.ЯМ3-236(МАНЖЕТЫ)	1 компл.			61 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	6			176 руб. аналог: 11 руб.
	236-1007003(СИЛ)	Р/К ЗАМЕНЫ ВПУСК.КЛАПАНОВ НА ДВ.ЯМ3-236(МАНЖЕТЫ СИЛ)	1 компл.			110 руб.
	236-1007262(СИЛ)	МАНЖЕТА КЛАПАНА СИЛИКОН ЗЕЛЕНАЯ	6
	236-1007004	К-Т ВТУЛОК ОСИ ТОЛКАТЕЛЯ ЯМ3-236	1 компл.			4 125 руб.
поз. 7	236-1007244	ВТУЛКА ОСИ ТОЛКАТ.	1
поз. 4	236-1007246	ВТУЛКА ОСИ ТОЛКАТ.	2
поз. 1	236-1007247-Б	ВТУЛКА ОСИ ТОЛКАТ.	1			506 руб.
поз. 6	236-1007248	ВТУЛКА ОСИ ТОЛКАТ.	3
	236-1007005	Р/К ГАЗ.МЕХАН.(ВТУЛКИ МЕДЬ,ВИНТ,ОСЬ ТОЛК.ШТАНГА)	1 компл.			4 620 руб.
поз. 11	201-1007190	РОЛИК ТОЛКАТЕЛЯ	2
поз. 9	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	2			149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	52
	236-1007103	КОЛЬЦО УПОР.ОСИ КОРОМЫС.	2
поз. 16	236-1007118 В	ВТУЛКА КОРОМЫСЛА КЛАПАНА	2
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	2			172 руб.
	236-1007176-А	ШТАНГА ТОЛКАТЕЛЯ	2
поз. 3	236-1007186	ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630)	4			174 руб.
	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	2
	236-1007005-01	Р/К ДЛЯ РЕМОНТА ТОЛКАТЕЛЯ (ОСЬ, РОЛИК, ИГОЛ.)	1 компл.			457 руб.
поз. 11	201-1007190	РОЛИК ТОЛКАТЕЛЯ	1
поз. 9	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	1			149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	26
	236-1007006	Р/К ГАЗОРАСПРЕД. МЕХАН.(ТОЛК, ШТАНГА,ВИНТ)	1 компл.			2 805 руб.
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	1			172 руб.
	236-1007176-А	ШТАНГА ТОЛКАТЕЛЯ	1
поз. 8	236-1007180	ТОЛКАТЕЛЬ В СБОРЕ	1
	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	1
	236-1007262 (А3)	Комплект манжет клапанов в сборе Строймаш (А3)	1 компл.			314 руб.
	СТР 236-1007268	Манжета уплотнительная клапана (ГНИ-75)	6
1	236-1007247-Б	Втулка оси задняя	1	1	1	506 руб.
2	236-1007236	Ось толкателей крайняя	2	2	2	1 141 руб.
3	236-1007186	Втулка толкателя	32	32	32	174 руб.
4	236-1007246	Втулка оси промежуточная	3	3	3
5	236-1007242	Ось толкателей средняя	2	2	2	1 130 руб.
6	236-1007248	Втулка распорная	4	4	4
7	236-1007244	Втулка оси передняя	1	1	1
8	236-1007180	Толкатель, в сборе	16	16	16
9	201-1007194	Ось ролика толкателя	16	16	16	149 руб.
10	46 9416 1251	Ролик 1,5х 13,8 А5	416	416	416
11	201-1007190	Ролик толкателя	16	16	16
12	236-1007176-А2	Штанга толкателя	16	16	16	566 руб. аналог: 585 руб.
13	236-1007148-Б	Винт регулировочный	16	16	16	172 руб.
14	311516-П2	Гайка	16	16	16	170 руб. аналог: 108 руб.
15	236-1007146-В2	Коромысло клапана	16	16	16
16	236-1007118-В	Втулка коромысла	16	16	16	337 руб.
17	236-1007144-В2	Коромысло клапана с втулкой в сборе	16	16	16	1 200 руб.
18	236-1007103-А	Кольцо пружинное	16	16	16	122 руб.
19	312392-П2	Шайба	16	16	16	85 руб.
20	236-1007024-В	Тарелка пружин	16	16	16	139 руб.
21	236-1007015-В5	Клапан выпускной	8	8	8	996 руб.
22	236-1007028-А	Сухарь	32	32	32	70 руб. аналог: 21 руб.
23	236-1007026-Б	Втулка тарелки	16	16	16	126 руб.
24	311408-П2	Гайка	16	16	16
25	312632-П2	Шайба	16	16	16
26	236-1007091-Б2	Ось коромысла	16	16	16	1 091 руб.
27	310420-П2	Шпилька	16	16	16
28	236-1007020-А	Пружина наружная	16	16	16
29	236-1007021-А	Пружина внутренняя	16	16	16	270 руб.
30	236-1007010-В	Клапан впускной	8	8	8
31	236-1007025-Б	Шайба пружин	16	16	16

наверх ↑

← Содержание каталога | Блок цилиндров и кривошипно-шатунный механизм | Система смазки →

Каталог ЯМ3-238НД3/ЯМ3-238НД4/ЯМ3-238НД5. Головка цилиндров и газораспределительный механизм

Каталоги

Каталог БЕЛА3-7547

Каталог БЕЛА3-7540А/75404

Руководство по ремонту БЕЛА3

Ремкомплекты БЕЛА3

Ремкомплекты ЯМ3

Каталог ЯМ3-240

Каталог ЯМ3-536

Каталог ЯМ3-650

Каталог ТМ3-842

Каталог ЯМ3-850/8501 (2001)

Каталог ЯМ3-850/8501/8502/8503 (2011)

Каталог ЯМ3-8401

Каталог ЯМ3-236М2/ЯМ3-238М2

Каталог ЯМ3-236ДК/ЯМ3-238АК

Каталог ЯМ3-238Б/ЯМ3-238Д

Каталог ЯМ3-238НД3/ЯМ3-238НД4/ЯМ3-238НД5

Каталог ЯМ3-236НЕ/БЕ/НЕ2/БЕ2, 7601

Каталог ЯМ3-238БЕ/ДЕ/БЕ2/ДЕ2

Каталог ЯМ3-7511/7512/7514

Каталог ЯМ3-6561/6562/6563

Каталог ЯМ3-6581/6583

Каталог ЯМ3-6582

Рисунок 4 – Головка цилиндров

Рисунок 7 – Распределительный вал

Рисунок 8 – Клапаны и толкатели

ООО АСТ76

Навигация

Категории

Контакты
