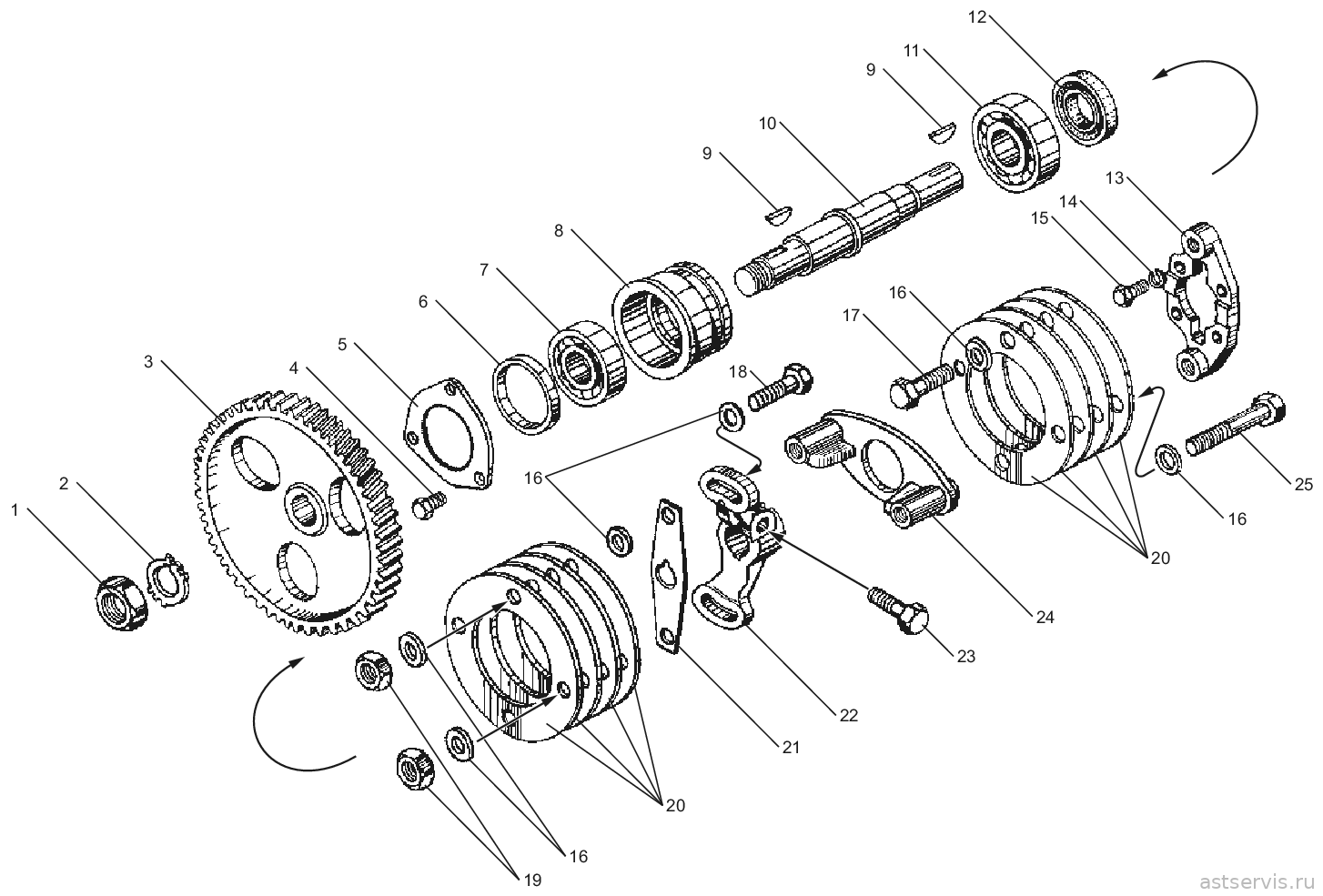

Рисунок 15 – Привод топливного насоса высокого давления
Перечень сборочных единиц и деталей к рисунку 15
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| Ремкомплекты привода агрегатов и ремней (6) все в каталоге «Ремкомплекты ЯМ3» | |||||||
| 236-1029001 | Р/К ПРИВОДА ТНВД (СТАР.ОБРАЗЦА) 236М2; 238М2 | 1 компл. | |||||
| поз. 15 | 201456-П29 | БОЛТ М8Х20 | 3 | аналог: 12 руб. | |||
| поз. 3 | 236-1029122-А | ШЕСТЕРНЯ ВЕДОМ.ТНВД | 1 | ||||
| 236-1029154-Б2 | ВАЛ ПРИВОДА ТОПЛ.НАСОСА (СТАР.ОБР.) | 1 | аналог: 495 руб. | ||||
| 236-1029240 | МАНЖЕТА 24*46 ПРИВОДА ТНВД (РЕЗИНА) В СБ. | 1 | аналог: 35 руб. | ||||
| 236-1308107-А | ФЛАНЕЦ УПОРНЫЙ | 1 | |||||
| поз. 1 | 250661-П2 | ГАЙКА СТЯЖНАЯ М24х2 (ВАЛИКА ТНВД) | 1 | ||||
| поз. 14 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||||
| поз. 2 | 312510-П2 | ШАЙБА (ПАУК) 46*25*1,5 | 1 | ||||
| 314008-П2 | ШПОНКА 22*6*9,5 | 2 | |||||
| 6205 | ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К | 1 | |||||
| 6305 | ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К | 1 | |||||
| 236-1029001-05 | Р/К ДЛЯ ПЕРЕХОДА НА ПРИВОД ТНВД (НОВОГО ОБРАЗЦА) | 1 компл. | |||||
| поз. 6 | 236-1029034 | КОЛЬЦО | 1 | ||||
| поз. 5 | 236-1029123 | ФЛАНЕЦ | 1 | ||||
| поз. 10 | 236-1029154-В | ВАЛ ПРИВОДА ТОПЛ.НАСОСА (НОВ.ОБР.) | 1 | аналог: 765 руб. | |||
| поз. 8 | 236-1029172 | КОРПУС ПОДШИПНИКА | 1 | ||||
| поз. 12 | 236-1029240-Б | МАНЖЕТА 30*56*10 ПРИВ.ТНВД (РЕЗИНА) В СБ. | 1 | ||||
| поз. 1 | 250661-П2 | ГАЙКА СТЯЖНАЯ М24х2 (ВАЛИКА ТНВД) | 1 | ||||
| поз. 2 | 312510-П2 | ШАЙБА (ПАУК) 46*25*1,5 | 1 | ||||
| 314008-П2 | ШПОНКА 22*6*9,5 | 2 | |||||
| поз. 4 | 45.9348 6557 | БОЛТ М10-6ДХ20 (201495-П2) | 3 | ||||
| 6305 | ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К | 1 | |||||
| 6306 | ПОДШИПНИК (6306.P6Q6) ВПЗ 6-306А | 1 | |||||
| 236-1029001-06 | Р/К ДЛЯ ПЕРЕХОДА НА ПРИВОД ТНВД (НОВОГО ОБР) | 1 компл. | |||||
| поз. 6 | 236-1029034 | КОЛЬЦО | 1 | ||||
| поз. 3 | 236-1029122-А | ШЕСТЕРНЯ ВЕДОМ.ТНВД | 1 | ||||
| поз. 5 | 236-1029123 | ФЛАНЕЦ | 1 | ||||
| поз. 10 | 236-1029154-В | ВАЛ ПРИВОДА ТОПЛ.НАСОСА (НОВ.ОБР.) | 1 | аналог: 765 руб. | |||
| поз. 8 | 236-1029172 | КОРПУС ПОДШИПНИКА | 1 | ||||
| поз. 1 | 250661-П2 | ГАЙКА СТЯЖНАЯ М24х2 (ВАЛИКА ТНВД) | 1 | ||||
| поз. 2 | 312510-П2 | ШАЙБА (ПАУК) 46*25*1,5 | 1 | ||||
| 6305 | ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К | 1 | |||||
| 6306 | ПОДШИПНИК (6306.P6Q6) ВПЗ 6-306А | 1 | |||||
| 236-1029003 | Р/К ДЛЯ ЗАМЕНЫ ПЛАСТИН ПРИВОДА ТНВД (8 ПОЗ.) | 1 компл. | |||||
| 201499-П29 | БOЛT M10х30 (1.5) | 2 | |||||
| 201501-П29 | БОЛТ М10Х35 | 1 | |||||
| поз. 20 | 236-1029274 | ПЛАСТИНА | 8 | аналог: 120 руб. | |||
| 250512-П29 | ГАЙКА М10 | 4 | |||||
| 252156-П2 | ШАЙБА ГРОВЕРНАЯ (10,1*16,1*2) | 4 | |||||
| 312300-П2 | ШАЙБА 24х10,5х3 ВЫПУСКН.КОЛ. | 4 | |||||
| 312681-П29 | ШАЙБА 22х10,5х4 | 6 | |||||
| поз. 25 | 45 9348 1571 | БОЛТ | 2 | ||||
| 236БЕ-1029001 | Р/К ПРИВОДА ТНВД (НОВ.ОБРАЗЦА) 236НЕ,БЕ; 238БЕ,ДЕ | 1 компл. | |||||
| поз. 3 | 236-1029122-А | ШЕСТЕРНЯ ВЕДОМ.ТНВД | 1 | ||||
| поз. 10 | 236-1029154-В | ВАЛ ПРИВОДА ТОПЛ.НАСОСА (НОВ.ОБР.) | 1 | аналог: 765 руб. | |||
| 236-1029240 | МАНЖЕТА 24*46 ПРИВОДА ТНВД (РЕЗИНА) В СБ. | 1 | аналог: 35 руб. | ||||
| поз. 1 | 250661-П2 | ГАЙКА СТЯЖНАЯ М24х2 (ВАЛИКА ТНВД) | 1 | ||||
| поз. 2 | 312510-П2 | ШАЙБА (ПАУК) 46*25*1,5 | 1 | ||||
| 314008-П2 | ШПОНКА 22*6*9,5 | 2 | |||||
| поз. 4 | 45.9348 6557 | БОЛТ М10-6ДХ20 (201495-П2) | 3 | ||||
| 6305 | ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К | 1 | |||||
| 6306 | ПОДШИПНИК (6306.P6Q6) ВПЗ 6-306А | 1 | |||||
| 236НЕ-1029003-05 | Р/К ПЛАВАЮЩЕГО ПРИВОДА ТНВД (ПЛАСТИНЫ,БОЛТ) | 1 компл. | |||||
| 310001-П2 | БОЛТ М14*57 (СПЕЦ.) | 1 | |||||
| 840.1029274-10 | ПЛАСТИНА ПЕРЕДНЯЯ | 6 | |||||
| 1 | 250661-П2 | Гайка | 1 | 1 | 1 | ||
| 2 | 312510-П2 | Шайба | 1 | 1 | 1 | ||
| 3 | 236-1029122-А | Шестерня ведомая | 1 | 1 | 1 | ||
| 4 | 45 9348 6557 | Болт | 3 | 3 | 3 | ||
| 5 | 236-1029123 | Фланец упорный | 1 | 1 | 1 | ||
| 6 | 236-1029034 | Кольцо упорное | 1 | 1 | 1 | ||
| 7 | 46 1213 3873 | Подшипник 305 | 1 | 1 | 1 | ||
| 8 | 236-1029172 | Корпус подшипника | 1 | 1 | 1 | ||
| 9 | 314042-П2 | Шпонка | 2 | 2 | 2 | ||
| 10 | 236-1029154-В | Вал | 1 | 1 | 1 | аналог: 765 руб. | |
| 11 | 46 1213 4023 | Подшипник 306А | 1 | 1 | 1 | ||
| 12 | 236-1029240-Б | Манжета в сборе | 1 | 1 | 1 | ||
| – | 236-1029300-Б | Муфта привода в сборе | 1 | 1 | 1 | ||
| 13 | 236-1029286-Б2 | Полумуфта ведомая | 1 | 1 | 1 | ||
| 14 | 252135-П2 | Шайба | 4 | 4 | 4 | ||
| 15 | 201456-П29 | Болт | 4 | 4 | 4 | аналог: 12 руб. | |
| 16 | 312647-П2 | Шайба | 12 | 12 | 12 | ||
| 17 | 310111-П29 | Болт | 2 | 2 | 2 | ||
| 18 | 310103-П29 | Болт | 2 | 2 | 2 | ||
| 19 | 45 9556 1057 | Гайка | 4 | 4 | 4 | ||
| 20 | 236-1029274 | Пластина | 8 | 8 | 8 | аналог: 120 руб. | |
| 21 | 236-1029265 | Пластина центрирующая | 1 | 1 | 1 | аналог: 41 руб. | |
| 22 | 236-1029264-Г | Фланец полумуфты | 1 | 1 | 1 | ||
| 23 | 240-1029284-В | Болт | 1 | 1 | 1 | ||
| 24 | 236-1029268-Г | Полумуфта ведущая | 1 | 1 | 1 | аналог: 315 руб. | |
| 25 | 45 9348 1571 | Болт | 2 | 2 | 2 | ||

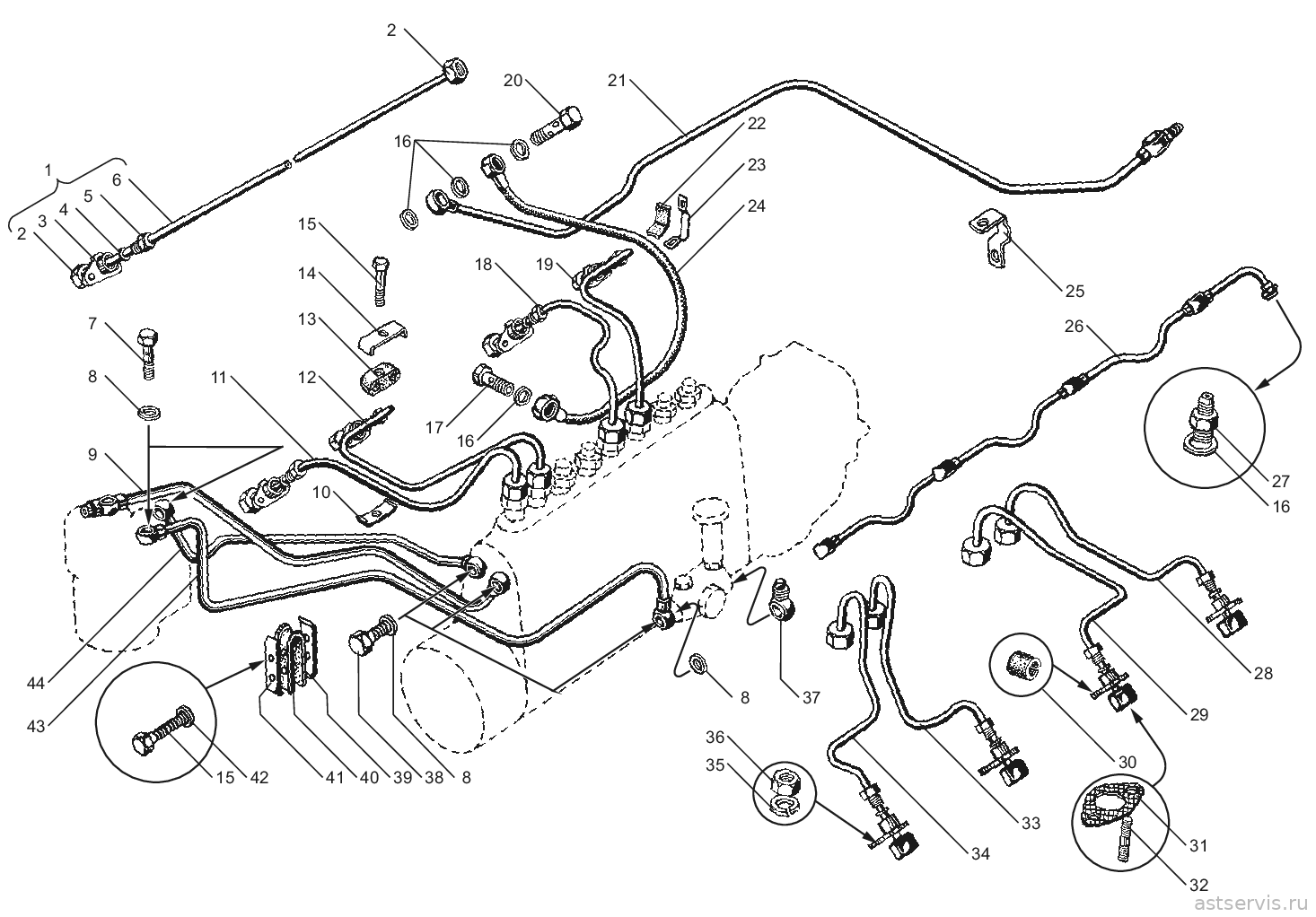

Рисунок 16 – Трубопроводы топливные
Перечень сборочных единиц и деталей к рисунку 16
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| Ремкомплекты системы питания топливом (14) все в каталоге «Ремкомплекты ЯМ3» | |||||||
| 238-1104001-05 | Р/К ПОДВОДА ВОЗДУХА К КОРР. ДВ.ЯМ3-238Б,Д,ПМ,ФМ | 1 компл. | |||||
| 238П-1111430 | ТРУБКА ПОДВОД.ВОЗД. | 1 | |||||
| поз. 17 | 310122-П2 | БОЛТ М10Х1Х22 | 2 | ||||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 4 | |||||
| 238-1104001-10 | К/Т ТРУБОК ВЫСОКОГО ДАВЛЕНИЯ ГНУТЫХ | 1 компл. | |||||
| 236-1104309-02 | ПРОКЛАДКА МЕДНАЯ | 16 | |||||
| 238-1104308 (компл.) | ТРУБКА ТОПЛИВНАЯ ВЫСОКОГО ДАВЛЕНИЯ (КОМПЛ.) | 1 | |||||
| 238-1104001-11 | К-Т ТРУБОК ВЫСОКОГО ДАВЛЕНИЯ ГНУТЫЕ ДВ 238М2 | 1 компл. | |||||
| 238-1104308 (компл.) | ТРУБКА ТОПЛИВНАЯ ВЫСОКОГО ДАВЛЕНИЯ (КОМПЛ.) | 1 | |||||
| 238-1104001-15 | Р/К КРЕПЕЖЕЙ ТРУБОК ДВ. ЯМ3-238,7511. С ТКР. | 1 компл. | |||||
| поз. 15 | 201422-П29 | БОЛТ М6х25 | 6 | ||||
| 201458-П29 | БОЛТ М8 Х 25 | 1 | |||||
| 201460-П29 | БОЛТ М8Х30 | 1 | |||||
| поз. 41 | 236-1104440 | СКОБА | 1 | ||||
| поз. 39 | 236-1104441 | СКОБА | 1 | ||||
| поз. 40 | 236-1104457-Б | ПРОКЛАДКА 120х23-4отв.Ф7мм. (ПРОФИЛЬ 236-1104274)(12 см) | 1 | ||||
| 238Н-1017153 | СКОБА | 8 | |||||
| 238П-1017156 | ПРОСТАВКА | 1 | |||||
| поз. 22 | 240-1104337 | ПРОКЛАДКА 25х26,8 (ПРОФИЛЬ 236-1104276)(5 см) | 2 | ||||
| 240-1104337-Б | ПРОКЛАДКА 17х26,8 (ПРОФИЛЬ 236-1104276)(5 см) | 8 | |||||
| поз. 13 | 240-1104350 | УПЛОТНИТЕЛЬ ТРУБОК 240 (РЕЗИНА) | 4 | аналог: 17 руб. | |||
| 240-1104442 | ПРОКЛАДКА 76х23-2 ОТВ.Ф7мм. (ПРОФИЛЬ 236-1104274) | 1 | |||||
| поз. 14 | 240-1104458 | СКОБА КРЕП.ТОПЛ.ТРУБ | 5 | уточняем | |||
| поз. 10 | 240-1104459 | СКОБА КРЕП.ТОПЛ.ТРУБ | 5 | ||||
| 252005-П29 | ШАЙБА 8,4х17,5х1,4 | 2 | |||||
| поз. 42 | 252134-П2 | ШАЙБА ГРОВЕР 10,1х6,1х2 | 2 | ||||
| поз. 35 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 2 | ||||
| 315352-П29 | КЛЯММЕР | 1 | уточняем | ||||
| 315455-П29 | КЛЯММЕР | 1 | |||||
| поз. 25 | 315484-П29 | КЛЯММЕР | 2 | ||||
| поз. 23 | 315492-П29 | КЛЯММЕР | 1 | ||||
| поз. 30 | 7511.1104344 | УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ | 8 | ||||
| 238-1104001-16 | Р/К КРЕПЕЖЕЙ ТРУБОК ДВ. ЯМ3-238 БЕЗ ТКР. | 1 компл. | |||||
| поз. 15 | 201422-П29 | БОЛТ М6х25 | 6 | ||||
| поз. 41 | 236-1104440 | СКОБА | 1 | ||||
| поз. 39 | 236-1104441 | СКОБА | 1 | ||||
| поз. 40 | 236-1104457-Б | ПРОКЛАДКА 120х23-4отв.Ф7мм. (ПРОФИЛЬ 236-1104274)(12 см) | 1 | ||||
| поз. 22 | 240-1104337 | ПРОКЛАДКА 25х26,8 (ПРОФИЛЬ 236-1104276)(5 см) | 1 | ||||
| поз. 13 | 240-1104350 | УПЛОТНИТЕЛЬ ТРУБОК 240 (РЕЗИНА) | 4 | аналог: 17 руб. | |||
| 240-1104442 | ПРОКЛАДКА 76х23-2 ОТВ.Ф7мм. (ПРОФИЛЬ 236-1104274) | 1 | |||||
| поз. 14 | 240-1104458 | СКОБА КРЕП.ТОПЛ.ТРУБ | 5 | уточняем | |||
| поз. 10 | 240-1104459 | СКОБА КРЕП.ТОПЛ.ТРУБ | 5 | ||||
| поз. 42 | 252134-П2 | ШАЙБА ГРОВЕР 10,1х6,1х2 | 2 | ||||
| поз. 25 | 315484-П29 | КЛЯММЕР | 2 | ||||
| поз. 23 | 315492-П29 | КЛЯММЕР | 1 | ||||
| 238-1104002 | Р/К ДРЕНАЖНЫХ ТРУБОК НА ДВ.ЯМ3-238,7511(ОБЩ.ГБЦ) | 1 компл. | |||||
| поз. 26 | 238-1104370-Б | ТРУБКА ДРЕНАЖН.ФОРС. | 2 | аналог: 291 руб. | |||
| поз. 17 | 310122-П2 | БОЛТ М10Х1Х22 | 8 | ||||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 16 | |||||
| поз. 27 | 314650-П29 | НИППЕЛЬ М10-6Д | 2 | аналог: 53 руб. | |||
| 238-1104002-01 | Р/К ДРЕНАЖ.ТРУБОК НА ЯМ3-238 (ОБЩ.ГБЦ) БЕЗ НИПЕЛЯ | 1 компл. | аналог: 996 руб. | ||||
| поз. 26 | 238-1104370-Б | ТРУБКА ДРЕНАЖН.ФОРС. | 2 | аналог: 291 руб. | |||
| поз. 17 | 310122-П2 | БОЛТ М10Х1Х22 | 8 | ||||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 16 | |||||
| 238-1104002-02 | Р/К ДРЕНАЖ.ТРУБКИ НА 1 ГОЛ.ДВ.ЯМ3-238(ОБЩ.ГБЦ) | 1 компл. | |||||
| поз. 26 | 238-1104370-Б | ТРУБКА ДРЕНАЖН.ФОРС. | 1 | аналог: 291 руб. | |||
| поз. 17 | 310122-П2 | БОЛТ М10Х1Х22 | 4 | ||||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 8 | |||||
| поз. 27 | 314650-П29 | НИППЕЛЬ М10-6Д | 1 | аналог: 53 руб. | |||
| 238-1104002-05 | Р/К ЗАМЕНЫ ГБЦ СТАРОГО ОБР-ЦА НА НОВУЮ ДВ.ЯМ3-238 | 1 компл. | |||||
| поз. 32 | 216233-П29 | ШПИЛЬКА М8*1,25 - М8*1 (30мм) | 8 | ||||
| поз. 31 | 240-1104368 | ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм) | 4 | аналог: 3 руб. | |||
| поз. 36 | 250511-П29 | ГАЙКА М8х1 | 8 | ||||
| поз. 35 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 8 | ||||
| 267.1112154-10 | ШТУЦЕР | 4 | |||||
| 7511.1104308-10 | ТРУБКА ТОПЛВН. С ФЛАНЦАМИ (L=569) (236-1104308-Г ) | 4 | |||||
| поз. 30 | 7511.1104344 | УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ | 4 | ||||
| 238-1104002-06 | Р/К ЗАМЕНЫ ГБЦ СТАРОГО ОБР-ЦА НА НОВУЮ ДВ.238 | 1 компл. | |||||
| поз. 32 | 216233-П29 | ШПИЛЬКА М8*1,25 - М8*1 (30мм) | 8 | ||||
| поз. 31 | 240-1104368 | ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм) | 4 | аналог: 3 руб. | |||
| поз. 36 | 250511-П29 | ГАЙКА М8х1 | 8 | ||||
| поз. 35 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 8 | ||||
| 267.1112150 | Штуцер с фильтром | 4 | |||||
| 7511.1104308-10 | ТРУБКА ТОПЛВН. С ФЛАНЦАМИ (L=569) (236-1104308-Г ) | 4 | |||||
| поз. 30 | 7511.1104344 | УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ | 4 | ||||
| 238-1104002-07 | Р/К ДРЕНАЖ.ТРУБКИ НА 1 ГОЛ.ДВ.ЯМ3-238(БЕЗ НИПЕЛЯ) | 1 компл. | аналог: 498 руб. | ||||
| поз. 26 | 238-1104370-Б | ТРУБКА ДРЕНАЖН.ФОРС. | 1 | аналог: 291 руб. | |||
| поз. 17 | 310122-П2 | БОЛТ М10Х1Х22 | 4 | ||||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 8 | |||||
| 238-1104003 | К-Т МЕДНЫХ ПРОКЛАДОК НА 8 ТРУБОК ВЫС.ДАВЛЕНИЯ | 1 компл. | |||||
| 236-1104309-02 | ПРОКЛАДКА МЕДНАЯ | 16 | |||||
| 238-1104300-02 | К-КТ МЕТИЗОВ ЯМ3 238М2 ДЛЯ ТРУБОК ПВХ | 1 компл. | |||||
| 6562.1104440 | ДЕРЖАТЕЛЬ ТРУБОК | 2 | |||||
| 6562.1104440-10 | ДЕРЖАТЕЛЬ ТРУБОК С КЛИПСАМИ | 1 | |||||
| 8.8972 | БОЛТ ТОПЛИВНЫЙ (ЕВРО 3 D-10)50-1631-938001 | 9 | |||||
| 8.8973 | ШАЙБА ТОПЛИВНАЯ 10 (ЕВРО 3) | 24 | |||||
| 8.8976 | ФИТИНГ ПРЯМОЙ 51-8510-068001 | 2 | |||||
| 8.8991 | БОЛТ ТОПЛИВНЫЙ (ЕВРО 3 D-14) | 4 | |||||
| 8.8994 | БОЛТ М10*1 | 2 | |||||
| 8.8995 | ШАЙБА ТОПЛИВНАЯ 14 (ЕВРО 3) | 11 | |||||
| 8.9128 | НАКОНЕЧНИК | 1 | |||||
| 8.9175 | ФИТИНГ ПОВОРОТНЫЙ | 1 | |||||
| 8.9213 | ШАЙБА С РЕЗИНКОЙ 14 | 1 | |||||
| 238-1104300-Ж | К-Т ТРУБОК (ПЛАСТИК),ФИТИНГОВ,БОЛТОВ И ШАЙБ ДЛЯ ЯМ3-238М2 | 1 компл. | |||||
| 236-1104334-40 | ТРУБКА ОТВОДА ТОПЛ.(ПЛАСТИК) | 1 | |||||
| 236-1104384-Ж | ТРУБКА ТОПЛИВНАЯ (ПЛАСТИК) | 1 | |||||
| 236-1104422-Ж | ТРУБКА ТОПЛИВНАЯ (ПЛАСТИК) | 1 | |||||
| 236-1104426-Ж | ТРУБКА ТОПЛИВНАЯ (ПЛАСТИК) | 1 | |||||
| 238-1104346-Д | ТРУБКА ДРЕНАЖНАЯ(ПЛАСТИК) | 1 | |||||
| 238-1104370-В | ТРУБКА ДРЕНАЖНАЯ ФОРСУНОК (ПЛАСТИК) ИТАЛИЯ | 2 | |||||
| 8.8972 | БОЛТ ТОПЛИВНЫЙ (ЕВРО 3 D-10)50-1631-938001 | 9 | |||||
| 8.8973 | ШАЙБА ТОПЛИВНАЯ 10 (ЕВРО 3) | 24 | |||||
| 8.8976 | ФИТИНГ ПРЯМОЙ 51-8510-068001 | 2 | |||||
| 8.8991 | БОЛТ ТОПЛИВНЫЙ (ЕВРО 3 D-14) | 4 | |||||
| 8.8994 | БОЛТ М10*1 | 2 | |||||
| 8.8995 | ШАЙБА ТОПЛИВНАЯ 14 (ЕВРО 3) | 8 | |||||
| 8.9128 | НАКОНЕЧНИК | 1 | |||||
| 8.9175 | ФИТИНГ ПОВОРОТНЫЙ | 1 | |||||
| 8.9213 | ШАЙБА С РЕЗИНКОЙ 14 | 1 | |||||
| 1 | 238-1104308-Д* | Трубка высокого давления в сборе | 8 | 8 | 8 | ||
| 2 | 314721-П29 | Гайка | 16 | 16 | 16 | ||
| 3 | 7511.1104345 | Фланец | 8 | 8 | 8 | ||
| 4 | 7511.1104342 | Шайба | 8 | 8 | 8 | ||
| 5 | 7511.1104359 | Втулка нажимная | 8 | 8 | 8 | ||
| 6 | 238-1104340-Д | Трубка высокого давления | 8 | 8 | 8 | ||
| – | 312670-П29 | Шайба | 16 | 16 | 16 | ||
| 7 | 310260-П2 | Болт | 2 | 2 | 2 | ||
| 8 | 312326-П34 | Шайба | 13 | 13 | 13 | ||
| 9 | 236-1104384-В | Трубка отводящая в сборе | 1 | 1 | 1 | ||
| 10 | 240-1104459 | Скоба | 4 | 4 | 4 | ||
| 11 | 238-1104310-Д | Трубка высокого давления 1-й секции | 1 | 1 | 1 | ||
| 12 | 238-1104312-Д | Трубка высокого давления 2-й секции | 1 | 1 | 1 | ||
| 13 | 240-1104350 | Прокладка | 4 | 4 | 4 | аналог: 17 руб. | |
| 14 | 240-1104458 | Скоба | 4 | 4 | 4 | уточняем | |
| 15 | 201422-П29 | Болт | 6 | 6 | 6 | ||
| 16 | 312482-П34 | Шайба | 25 | 25 | 25 | ||
| 17 | 310122-П2 | Болт | 10 | 10 | 10 | ||
| 18 | 238-1104318-Д | Трубка высокого давления 5-й секции | 1 | 1 | 1 | ||
| 19 | 238-1104320-Д | Трубка высокого давления 6-й секции | 1 | 1 | 1 | ||
| 20 | 310239-П29 | Болт | 1 | 1 | 1 | аналог: 198 руб. | |
| 21 | 240-1104346-В | Трубка отводящая в сборе | 1 | 1 | 1 | ||
| 22 | 240-1104337 | Прокладка | 1 | 1 | 1 | ||
| 23 | 315492-П29 | Кляммер | 1 | 1 | 1 | ||
| 24 | 236-1104334 | Трубка отвода топлива от плунжерных пар в сборе | 1 | 1 | 1 | аналог: 206 руб. | |
| 25 | 315484-П29 | Кляммер | 2 | 2 | 2 | ||
| 26 | 238-1104370-Б | Трубка дренажная в сборе | 2 | 2 | 2 | аналог: 291 руб. | |
| 27 | 314650-П29 | Ниппель | 2 | 2 | 2 | аналог: 53 руб. | |
| 28 | 238-1104324-Д | Трубка высокого давления 8-й секции | 1 | 1 | 1 | ||
| 29 | 238-1104322-Д | Трубка высокого давления 7-й секции | 1 | 1 | 1 | ||
| 30 | 7511.1104344 | Уплотнитель | 8 | 8 | 8 | ||
| 31 | 240-1104368 | Прокладка | 8 | 8 | 8 | аналог: 3 руб. | |
| 32 | 216233-П29 | Шпилька | 16 | 16 | 16 | ||
| 33 | 238-1104316-Д | Трубка высокого давления 4-й секции | 1 | 1 | 1 | ||
| 34 | 238-1104314-Д | Трубка высокого давления 3-й секции | 1 | 1 | 1 | ||
| 35 | 252135-П2 | Шайба | 16 | 16 | 16 | ||
| 36 | 250511-П29 | Гайка | 16 | 16 | 16 | ||
| 37 | 236-1104430 | Наконечник трубки | 1 | 1 | 1 | ||
| 38 | 310096-П2 | Болт | 4 | 4 | 4 | ||
| 39 | 236-1104441 | Скоба | 1 | 1 | 1 | ||
| 40 | 236-1104457-Б | Прокладка | 1 | 1 | 1 | ||
| 41 | 236-1104440 | Скоба | 1 | 1 | 1 | ||
| 42 | 252134-П2 | Шайба | 2 | 2 | 2 | ||
| 43 | 238-1104422-Д | Трубка отводящая в сборе | 1 | 1 | 1 | ||
| 44 | 236-1104426-Г | Трубка подводящая в сборе | 1 | 1 | 1 | ||
* только для запасных частей

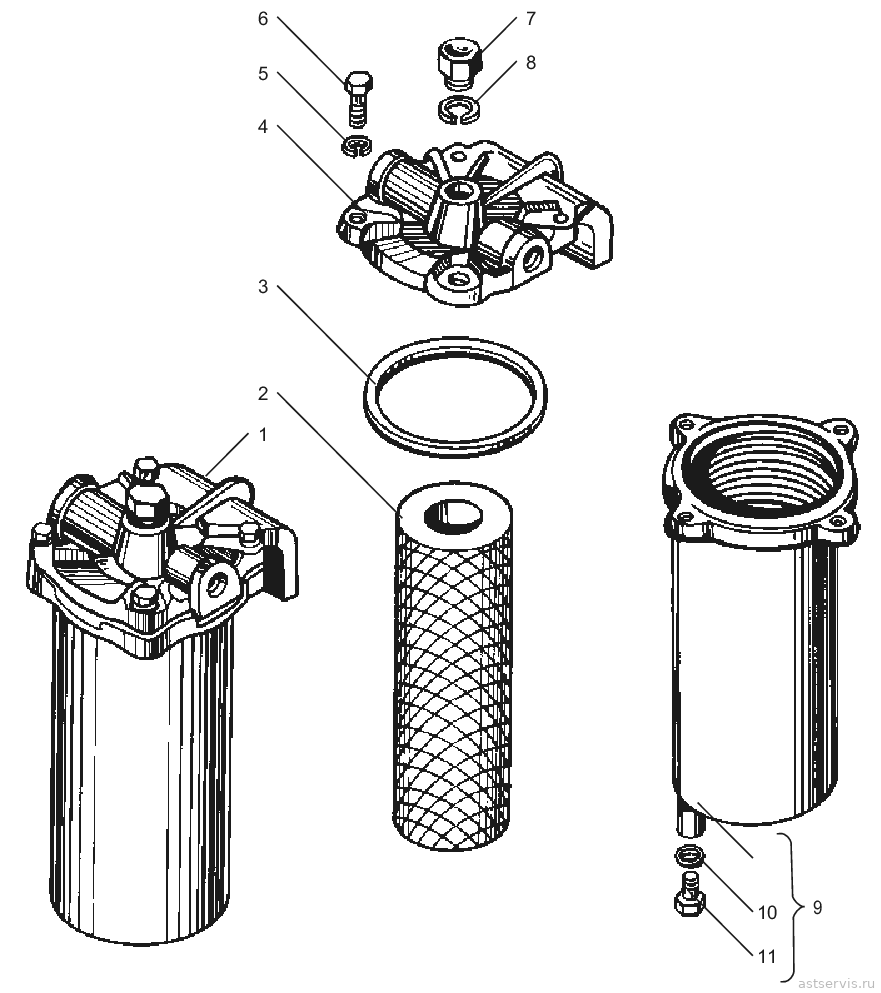

Рисунок 17 – Фильтр грубой очистки топлива
Перечень сборочных единиц и деталей к рисунку 17
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| Ремкомплекты системы питания топливом (3) все в каталоге «Ремкомплекты ЯМ3» | |||||||
| 204-1105001 | Р/К ФГОТ ДВИГ. ЯМ3-236,238 | 1 компл. | аналог: 38 руб. | ||||
| поз. 8 | 201-1015624 | ПРОКЛАДКА 16,3*21,9*1,9 (МЕДЬ) | 1 | аналог: 12 руб. | |||
| поз. 3 | 201-1105552 А | ПРОКЛАДКА КРЫШКИ ФГОТ(РЕЗИНА) | 1 | ||||
| поз. 10 | 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 1 | ||||
| 204-1105001-01 | Р/К ФГОТ (+БОЛТЫ) | 1 компл. | |||||
| поз. 8 | 201-1015624 | ПРОКЛАДКА 16,3*21,9*1,9 (МЕДЬ) | 1 | аналог: 12 руб. | |||
| поз. 3 | 201-1105552 А | ПРОКЛАДКА КРЫШКИ ФГОТ(РЕЗИНА) | 1 | ||||
| 201458-П29 | БОЛТ М8 Х 25 | 4 | |||||
| поз. 5 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 4 | ||||
| поз. 10 | 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 1 | ||||
| 204-1105002-03 | Р/К ФГОТ 204А-1105510-Б (ЭЛЕМЕНТ,РТИ,МЕДЬ) | 1 компл. | |||||
| поз. 8 | 201-1015624 | ПРОКЛАДКА 16,3*21,9*1,9 (МЕДЬ) | 1 | аналог: 12 руб. | |||
| поз. 2 | 201-1105538 | ЭЛЕМЕНТ ФГОТ (НИТЬ) (KF2202S) | 1 | ||||
| поз. 3 | 201-1105552 А | ПРОКЛАДКА КРЫШКИ ФГОТ(РЕЗИНА) | 1 | ||||
| поз. 10 | 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 1 | ||||
| 1 | 204А-1105510-Б | Фильтр грубой очистки топлива | 1 | 1 | 1 | ||
| 2 | 201-1105538 | Элемент фильтрующий | 1 | 1 | 1 | ||
| – | 201-1105540-А | Элемент фильтрующий в упаковке | 1 | 1 | 1 | ||
| 3 | 201-1105552-А | Прокладка | 1 | 1 | 1 | ||
| 4 | 201-1105550 | Крышка | 1 | 1 | 1 | ||
| 5 | 252135-П2 | Шайба | 4 | 4 | 4 | ||
| 6 | 201460-П29 | Болт | 4 | 4 | 4 | ||
| 7 | 201-1117124 | Пробка | 1 | 1 | 1 | ||
| 8 | 201-1015624 | Прокладка | 1 | 1 | 1 | аналог: 12 руб. | |
| 9 | 201-1105516 | Корпус | 1 | 1 | 1 | ||
| 10 | 312482-П | Шайба | 1 | 1 | 1 | ||
| 11 | 316184-П29 | Пробка | 1 | 1 | 1 | ||

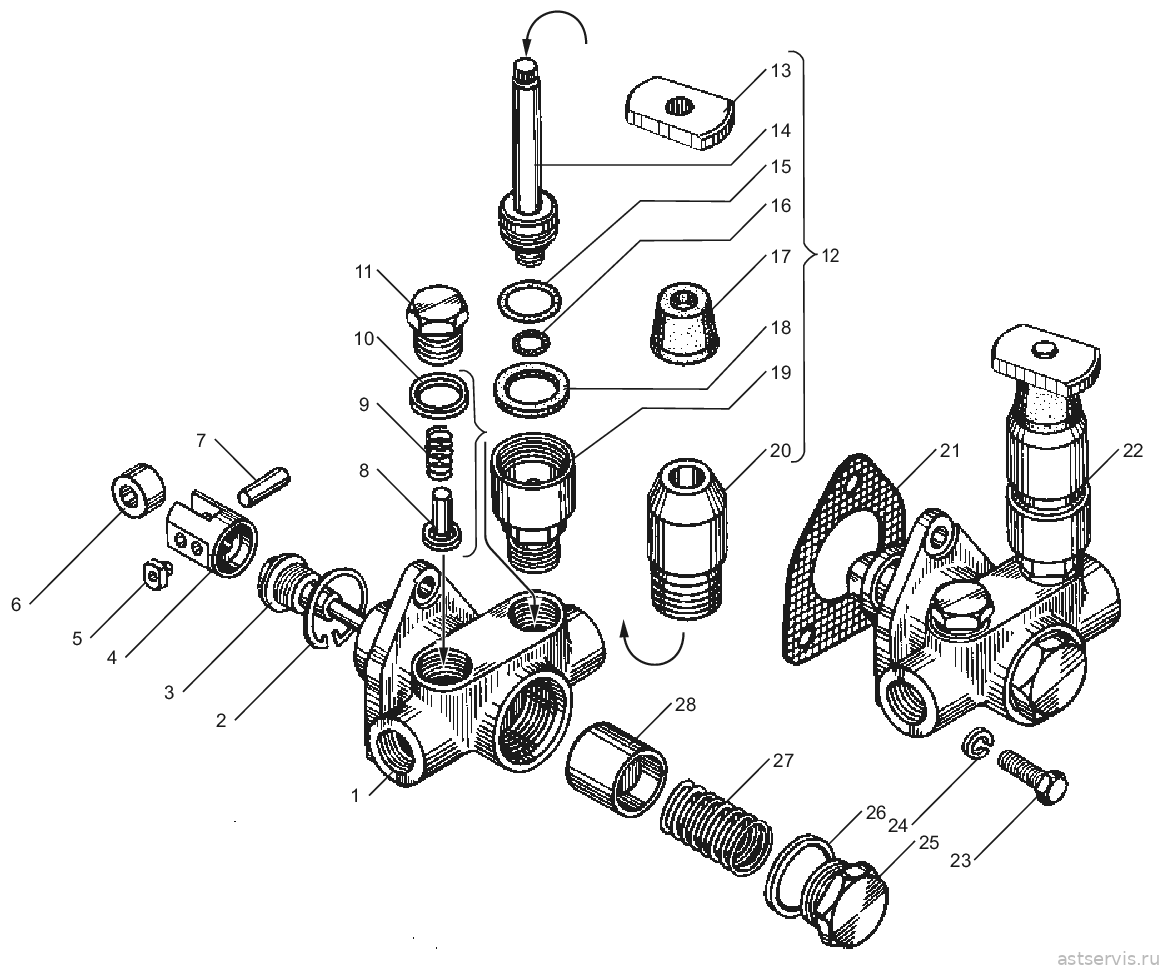

Рисунок 18 – Насос топливоподкачивающий
Перечень сборочных единиц и деталей к рисунку 18
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| Ремкомплекты системы питания топливом (9) все в каталоге «Ремкомплекты ЯМ3» | |||||||
| 236-1106001 | Р/К ТННД (+КЛАПАНА, ПРУЖИНЫ) | 1 компл. | |||||
| поз. 27 | 236-1106232 | ПРУЖИНА ПОРШНЯ ТННД | 1 | ||||
| поз. 8 | 236-1106264 | КЛАПАН ТННД МАЗ (33.1106264) | 2 | ||||
| поз. 9 | 236-1106272 | ПРУЖИНА КЛАПАНА | 2 | ||||
| поз. 18 | 236-1106306-Б | КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ | 1 | ||||
| поз. 17 | 236-1106342 | КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА) | 1 | ||||
| поз. 15 | 236-1110479 | КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064 | 1 | ||||
| 238-1723026 | КОЛЬЦО УПЛ. 006-010-25-2-2 (25.3111 3053) 2053 | 1 | |||||
| поз. 21 | 240-1106285 | ПРОКЛАДКА ТННД (ПМБ. 0,6) | 1 | ||||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 4 | |||||
| 312367-П | ШАЙБА 16,5*19,5*1,5 (МЕДЬ) 852212, 320.88754 | 2 | |||||
| поз. 26 | 33.1112342 | КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166 | 1 | ||||
| 236-1106001-02 | Р/К ТННД (+КЛАП,ПРУЖ,РОЛИК) | 1 компл. | |||||
| поз. 27 | 236-1106232 | ПРУЖИНА ПОРШНЯ ТННД | 1 | ||||
| поз. 8 | 236-1106264 | КЛАПАН ТННД МАЗ (33.1106264) | 2 | ||||
| поз. 9 | 236-1106272 | ПРУЖИНА КЛАПАНА | 2 | ||||
| поз. 18 | 236-1106306-Б | КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ | 1 | ||||
| поз. 17 | 236-1106342 | КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА) | 1 | ||||
| поз. 15 | 236-1110479 | КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064 | 1 | ||||
| поз. 21 | 240-1106285 | ПРОКЛАДКА ТННД (ПМБ. 0,6) | 1 | ||||
| поз. 16 | 25.3111 3053 | КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053) | 1 | ||||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 4 | |||||
| 312367-П | ШАЙБА 16,5*19,5*1,5 (МЕДЬ) 852212, 320.88754 | 2 | |||||
| поз. 26 | 33.1112342 | КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166 | 1 | ||||
| 37.1106328 | РОЛИК ТОЛКАТЕЛЯ (236-1106242) | 1 | |||||
| 236-1106002 | Р/К ТННД (+ШТОК ВТУЛКА,ПРУЖ, ПОРШ, ТОЛК.СБ, КЛАП.) | 1 компл. | |||||
| 236-1106222 | ШТОК-ВТУЛКА (33.1106222) | 1 | |||||
| поз. 28 | 236-1106228 | ПОРШЕНЬ НАСОСА ТННД | 1 | ||||
| поз. 27 | 236-1106232 | ПРУЖИНА ПОРШНЯ ТННД | 1 | ||||
| поз. 4 | 236-1106240 | ТОЛКАТЕЛЬ ПОРШНЯ ТННД | 1 | ||||
| поз. 5 | 236-1106246 | СУХАРЬ ТОЛКАТЕЛЯ ТННД | 1 | ||||
| поз. 2 | 236-1106256 | КОЛЬЦО СТОПОРНОЕ ТННД | 1 | уточняем | |||
| поз. 8 | 236-1106264 | КЛАПАН ТННД МАЗ (33.1106264) | 2 | ||||
| поз. 9 | 236-1106272 | ПРУЖИНА КЛАПАНА | 2 | ||||
| поз. 18 | 236-1106306-Б | КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ | 1 | ||||
| поз. 17 | 236-1106342 | КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА) | 1 | ||||
| поз. 15 | 236-1110479 | КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064 | 1 | ||||
| поз. 21 | 240-1106285 | ПРОКЛАДКА ТННД (ПМБ. 0,6) | 1 | ||||
| поз. 16 | 25.3111 3053 | КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053) | 1 | ||||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 4 | |||||
| 312367-П | ШАЙБА 16,5*19,5*1,5 (МЕДЬ) 852212, 320.88754 | 2 | |||||
| поз. 26 | 33.1112342 | КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166 | 1 | ||||
| 37.1106327 | КОЛЬЦО СТОПОРНОЕ ОСИ ТОЛК. ТННД | 1 | |||||
| 37.1106328 | РОЛИК ТОЛКАТЕЛЯ (236-1106242) | 1 | |||||
| поз. 7 | 42.1106244-10 | ОСЬ РОЛИКА (236-1106244) | 1 | ||||
| 236-1106002-01 | Р/К ТННД (+ШТОК ВТУЛКА, ПРУЖ, ПОРШЕНЬ, КЛАП) | 1 компл. | |||||
| 236-1106222 | ШТОК-ВТУЛКА (33.1106222) | 1 | |||||
| поз. 28 | 236-1106228 | ПОРШЕНЬ НАСОСА ТННД | 1 | ||||
| поз. 27 | 236-1106232 | ПРУЖИНА ПОРШНЯ ТННД | 1 | ||||
| поз. 2 | 236-1106256 | КОЛЬЦО СТОПОРНОЕ ТННД | 1 | уточняем | |||
| поз. 8 | 236-1106264 | КЛАПАН ТННД МАЗ (33.1106264) | 2 | ||||
| поз. 9 | 236-1106272 | ПРУЖИНА КЛАПАНА | 2 | ||||
| поз. 18 | 236-1106306-Б | КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ | 1 | ||||
| поз. 17 | 236-1106342 | КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА) | 1 | ||||
| поз. 15 | 236-1110479 | КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064 | 1 | ||||
| поз. 21 | 240-1106285 | ПРОКЛАДКА ТННД (ПМБ. 0,6) | 1 | ||||
| поз. 16 | 25.3111 3053 | КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053) | 1 | ||||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 4 | |||||
| 312367-П | ШАЙБА 16,5*19,5*1,5 (МЕДЬ) 852212, 320.88754 | 2 | |||||
| поз. 26 | 33.1112342 | КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166 | 1 | ||||
| 236-1106002-02 | Р/К ТННД (+ШТОК ВТУЛКА, ПРУЖИНЫ, КЛАП) | 1 компл. | |||||
| 236-1106222 | ШТОК-ВТУЛКА (33.1106222) | 1 | |||||
| поз. 27 | 236-1106232 | ПРУЖИНА ПОРШНЯ ТННД | 1 | ||||
| поз. 2 | 236-1106256 | КОЛЬЦО СТОПОРНОЕ ТННД | 1 | уточняем | |||
| поз. 8 | 236-1106264 | КЛАПАН ТННД МАЗ (33.1106264) | 2 | ||||
| поз. 9 | 236-1106272 | ПРУЖИНА КЛАПАНА | 2 | ||||
| поз. 18 | 236-1106306-Б | КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ | 1 | ||||
| поз. 17 | 236-1106342 | КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА) | 1 | ||||
| поз. 15 | 236-1110479 | КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064 | 1 | ||||
| поз. 21 | 240-1106285 | ПРОКЛАДКА ТННД (ПМБ. 0,6) | 1 | ||||
| поз. 16 | 25.3111 3053 | КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053) | 1 | ||||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 4 | |||||
| 312367-П | ШАЙБА 16,5*19,5*1,5 (МЕДЬ) 852212, 320.88754 | 2 | |||||
| поз. 26 | 33.1112342 | КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166 | 1 | ||||
| 236-1106002-03 | Р/К ТННД (+ПРУЖЫНЫ,КЛАПАНА,СТОПОР.КОЛЬЦО) | 1 компл. | |||||
| поз. 27 | 236-1106232 | ПРУЖИНА ПОРШНЯ ТННД | 1 | ||||
| поз. 2 | 236-1106256 | КОЛЬЦО СТОПОРНОЕ ТННД | 1 | уточняем | |||
| поз. 8 | 236-1106264 | КЛАПАН ТННД МАЗ (33.1106264) | 2 | ||||
| поз. 9 | 236-1106272 | ПРУЖИНА КЛАПАНА | 2 | ||||
| поз. 18 | 236-1106306-Б | КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ | 1 | ||||
| поз. 17 | 236-1106342 | КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА) | 1 | ||||
| поз. 15 | 236-1110479 | КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064 | 1 | ||||
| поз. 21 | 240-1106285 | ПРОКЛАДКА ТННД (ПМБ. 0,6) | 1 | ||||
| поз. 16 | 25.3111 3053 | КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053) | 1 | ||||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 4 | |||||
| 312367-П | ШАЙБА 16,5*19,5*1,5 (МЕДЬ) 852212, 320.88754 | 2 | |||||
| поз. 26 | 33.1112342 | КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166 | 1 | ||||
| 236-1106002-05 | Р/К ТННД (+ПРУЖИНЫ, ПОРШЕНЬ, КЛАПАНА) | 1 компл. | |||||
| поз. 28 | 236-1106228 | ПОРШЕНЬ НАСОСА ТННД | 1 | ||||
| поз. 27 | 236-1106232 | ПРУЖИНА ПОРШНЯ ТННД | 1 | ||||
| поз. 2 | 236-1106256 | КОЛЬЦО СТОПОРНОЕ ТННД | 1 | уточняем | |||
| поз. 8 | 236-1106264 | КЛАПАН ТННД МАЗ (33.1106264) | 2 | ||||
| поз. 9 | 236-1106272 | ПРУЖИНА КЛАПАНА | 2 | ||||
| поз. 18 | 236-1106306-Б | КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ | 1 | ||||
| поз. 17 | 236-1106342 | КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА) | 1 | ||||
| поз. 15 | 236-1110479 | КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064 | 1 | ||||
| поз. 21 | 240-1106285 | ПРОКЛАДКА ТННД (ПМБ. 0,6) | 1 | ||||
| поз. 16 | 25.3111 3053 | КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053) | 1 | ||||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 4 | |||||
| 312367-П | ШАЙБА 16,5*19,5*1,5 (МЕДЬ) 852212, 320.88754 | 2 | |||||
| поз. 26 | 33.1112342 | КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166 | 1 | ||||
| 236-1106002-06 | Р/К ТННД (+ТОЛКАТЕЛЬ, ПОРШЕНЬ, ПРУЖИНЫ, КЛАПАНА) | 1 компл. | |||||
| поз. 28 | 236-1106228 | ПОРШЕНЬ НАСОСА ТННД | 1 | ||||
| поз. 27 | 236-1106232 | ПРУЖИНА ПОРШНЯ ТННД | 1 | ||||
| поз. 4 | 236-1106240 | ТОЛКАТЕЛЬ ПОРШНЯ ТННД | 1 | ||||
| поз. 5 | 236-1106246 | СУХАРЬ ТОЛКАТЕЛЯ ТННД | 1 | ||||
| поз. 2 | 236-1106256 | КОЛЬЦО СТОПОРНОЕ ТННД | 1 | уточняем | |||
| поз. 8 | 236-1106264 | КЛАПАН ТННД МАЗ (33.1106264) | 2 | ||||
| поз. 9 | 236-1106272 | ПРУЖИНА КЛАПАНА | 2 | ||||
| поз. 18 | 236-1106306-Б | КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ | 1 | ||||
| поз. 17 | 236-1106342 | КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА) | 1 | ||||
| поз. 15 | 236-1110479 | КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064 | 1 | ||||
| поз. 21 | 240-1106285 | ПРОКЛАДКА ТННД (ПМБ. 0,6) | 1 | ||||
| поз. 16 | 25.3111 3053 | КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053) | 1 | ||||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 4 | |||||
| 312367-П | ШАЙБА 16,5*19,5*1,5 (МЕДЬ) 852212, 320.88754 | 2 | |||||
| поз. 26 | 33.1112342 | КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166 | 1 | ||||
| 37.1106327 | КОЛЬЦО СТОПОРНОЕ ОСИ ТОЛК. ТННД | 1 | |||||
| 37.1106328 | РОЛИК ТОЛКАТЕЛЯ (236-1106242) | 1 | |||||
| поз. 7 | 42.1106244-10 | ОСЬ РОЛИКА (236-1106244) | 1 | ||||
| 236-1106003 | Р/К ТННД (РТИ,ПАРОНИТ,МЕДЬ) | 1 компл. | |||||
| поз. 18 | 236-1106306-Б | КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ | 1 | ||||
| поз. 17 | 236-1106342 | КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА) | 1 | ||||
| поз. 15 | 236-1110479 | КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064 | 1 | ||||
| поз. 21 | 240-1106285 | ПРОКЛАДКА ТННД (ПМБ. 0,6) | 1 | ||||
| поз. 16 | 25.3111 3053 | КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053) | 1 | ||||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 4 | |||||
| 312367-П | ШАЙБА 16,5*19,5*1,5 (МЕДЬ) 852212, 320.88754 | 2 | |||||
| поз. 26 | 33.1112342 | КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166 | 1 | ||||
| 1 | 236-1106213-Б | Корпус топливоподкачивающего насоса в сборе | 1 | 1 | 1 | ||
| 2 | 236-1106256 | Кольцо стопорное | 1 | 1 | 1 | уточняем | |
| 3 | 33.1106222 | Шток с втулкой в сборе | 1 | 1 | 1 | ||
| 4 | 236-1106240 | Толкатель поршня | 1 | 1 | 1 | ||
| 5 | 236-1106246 | Сухарь толкателя | 2 | 2 | 2 | ||
| 6 | 236-1106242 | Ролик толкателя | 1 | 1 | 1 | ||
| 7 | 42.1106244-10 | Ось ролика | 1 | 1 | 1 | ||
| 8 | 236-1106264 | Клапан насоса | 2 | 2 | 2 | ||
| 9 | 236-1106272 | Пружина клапана | 2 | 2 | 2 | ||
| 10 | 852212 | Шайба | 2 | 2 | 2 | ||
| 11 | 236-1106276 | Пробка клапана | 1 | 1 | 1 | ||
| 12 | 236-1106288-В | Насос топливопрокачивающий в сборе | 1 | 1 | 1 | ||
| 13 | 236-1106314-В | Рукоятка | 1 | 1 | 1 | ||
| 14 | 236-1106298-Е | Поршень топливопрокачивающего насоса | 1 | 1 | 1 | ||
| 15 | 236-1110479 | Кольцо уплотнительное | 1 | 1 | 1 | ||
| 16 | 25 3111 3053 | Кольцо 006-010-25-2-1 | 1 | 1 | 1 | ||
| 17 | 236-1106342 | Колпачок защитный | 1 | 1 | 1 | ||
| 18 | 236-1106306-Б | Кольцо | 1 | 1 | 1 | ||
| 19 | 236-1106324-Г | Корпус цилиндра | 1 | 1 | 1 | ||
| 20 | 236-1106292-Е | Цилиндр топливопрокачивающего насоса | 1 | 1 | 1 | ||
| 21 | 240-1106285 | Прокладка | 1 | 1 | 1 | ||
| 22 | 236-1106210-А2 | Насос топливоподкачивающий в сборе | 1 | 1 | 1 | ||
| 23 | 201420-П29 | Болт | 3 | 3 | 3 | ||
| 24 | 252134-П29 | Шайба | 3 | 3 | 3 | ||
| 25 | 236-1106234-А | Пробка пружины | 1 | 1 | 1 | ||
| 26 | 33.1112342 | Кольцо уплотнительное | 1 | 1 | 1 | ||
| 27 | 236-1106232 | Пружина поршня | 1 | 1 | 1 | ||
| 28 | 236-1106228 | Поршень насоса | 1 | 1 | 1 | ||

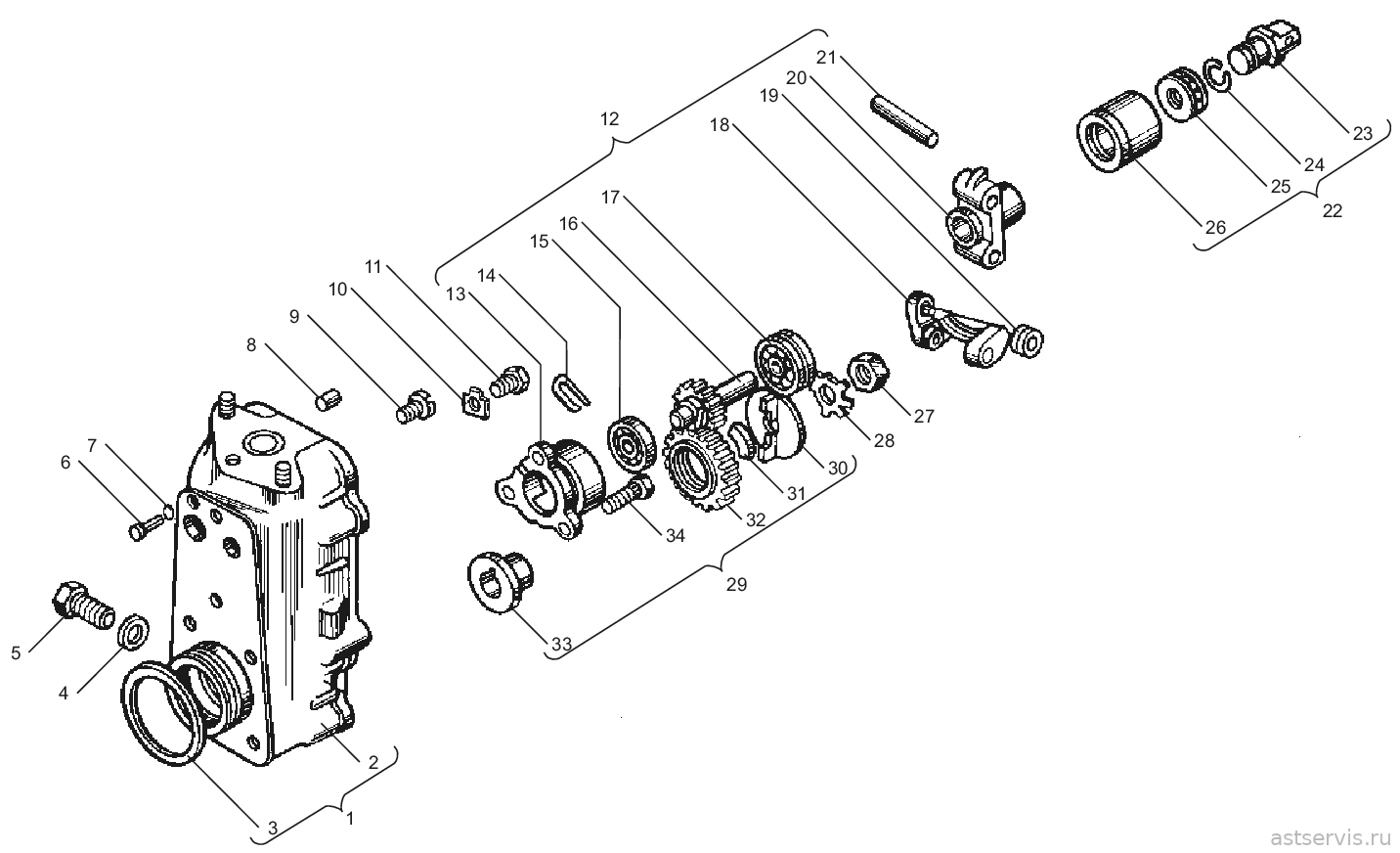

Рисунок 19 – Корпус регулятора частоты вращения
Перечень сборочных единиц и деталей к рисунку 19
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| Ремкомплекты ТНВД, регулятора и муфты опережения (1) все в каталоге «Ремкомплекты ЯМ3» | |||||||
| 236-1110002-01 | Р/К РЕГУЛЯТОРА ОБОРОТОВ ТНВД-60,80,90 (С КОРРЕКТ.) | 1 компл. | |||||
| 236-1110089 | ПРУЖИНА КОМПЕНСАЦИОННАЯ | 1 | |||||
| 236-1110140 | ШАЙБА РЕГУЛИРОВОЧНАЯ | 2 | |||||
| 236-1110141 | ШАЙБА РЕГУЛИРОВОЧНАЯ | 2 | |||||
| 236-1110154-А | ПР-КА КРЫШКИ РЕГУЛЯТОРА ПМБ 0.8мм | 1 | |||||
| 236-1110394 | КОЛЬЦО УПЛ. 010-014-25-2-2 (25.3111 0239) | 1 | |||||
| 236-1110462 | ПРУЖИНА РЕГУЛЯТОРА | 1 | |||||
| 236-1110482 | КОЛЬЦО УПЛ. 012-017-30-2-2 (25.3111 0243)(ЯЗРТИ) | 1 | |||||
| 236-1110490 | ПРУЖИНА БУФЕРНАЯ | 1 | |||||
| 236-1110499-А3 | ПР-КА КРЫШКИ СМОТР. ЛЮКА (ПАРОНИТ) | 1 | |||||
| поз. 3 | 236-1111196 | КОЛЬЦО УПЛ. 054-058-25-2-2 (РЕЗИНА) | 1 | ||||
| 236Т-1110396 | ПРУЖИНА СКОБЫ ВОЗВРАТНАЯ | 1 | |||||
| 25.3111 2013 ( 3013) | КОЛЬЦО УПЛ. 005-008-19-2-2 (240-1104389) (РЕЗИНА) | 2 | |||||
| 25.3111 3064 | КОЛЬЦО УПЛ. 016-020-25-2-2 (236-1110479) | 2 | |||||
| 258012 | ШПЛИНТ | 3 | |||||
| поз. 4 | 312630-П | ШАЙБА 20,3*24,0*1,5 (МЕДЬ) | 1 | ||||
| 312768-П | ШАЙБА 24,3*30,7*2,0 (МЕДЬ) 201-1009042-Б | 1 | |||||
| 60.1110448 | Пружина | 1 | |||||
| 852204 | ШАЙБА 8,3*12,0*1,5 (МЕДЬ) 312353-П | 2 | |||||
| 852205 | ШАЙБА 10,3*16,8*1,5 (МЕДЬ) ПЕПЕПУСКН.КЛАП.(312482) | 2 | |||||
| – | 805.1110020 | Корпус регулятора в сборе | 1 | 1 | – | ||
| 1 | 807.1110020 | Корпус регулятора в сборе | – | – | 1 | ||
| – | 805.1110022 | Корпус регулятора | 1 | 1 | – | ||
| 2 | 807.1110022 | Корпус регулятора | – | – | 1 | ||
| 3 | 236-1111196 | Кольцо уплотнительное | 1 | 1 | 1 | ||
| 4 | 312630-П | Шайба | 1 | 1 | 1 | ||
| 5 | 236-1111032 | Ввертыш | 1 | 1 | 1 | ||
| 6 | 260003-П15 | Палец | 1 | 1 | 1 | ||
| 7 | 25 3111 3013 | Кольцо 005-008-19-2-2 | 1 | 1 | 1 | ||
| 8 | 258639-П15 | Штифт | 3 | 3 | 3 | ||
| 9 | 311200-П29 | Винт | 3 | 3 | 3 | ||
| 10 | 312529-П15 | Шайба стопорная | 3 | 3 | 3 | ||
| 11 | 310139-П15 | Болт | 1 | 1 | 1 | ||
| 12 | 236-1110040-А2 | Державка грузов | 1 | 1 | 1 | ||
| 13 | 236-1110558-В | Стакан | 1 | 1 | 1 | ||
| 14 | 236-1110042 | Стопор пружинный | 1 | 1 | 1 | ||
| 15 | 46 1212 0838 | Подшипник 200 | 1 | 1 | 1 | ||
| 16 | 236-1110051-В | Валик державки | 1 | 1 | 1 | ||
| 17 | 46 1212 1092 | Подшипник 202 | 1 | 1 | 1 | ||
| 18 | 236-1110045 | Груз регулятора | 2 | 2 | 2 | ||
| 19 | 236-1110532 | Ролик | 2 | 2 | 2 | ||
| 20 | 236-1110046-Б | Державка грузов | 1 | 1 | 1 | ||
| 21 | 236-1110049 | Ось | 2 | 2 | 2 | ||
| 22 | 236-1110060-А3 | Муфта грузов в сборе | 1 | 1 | 1 | ||
| 23 | 236-1110065-Б | Пята упорная | 1 | 1 | 1 | ||
| 24 | 236-1110067 | Кольцо пружинное | 1 | 1 | 1 | ||
| 25 | 46 1611 0211 | Подшипник 8102 | 1 | 1 | 1 | ||
| 26 | 60.1110062-02 | Муфта грузов | 1 | 1 | 1 | ||
| 27 | 250634-П15 | Гайка | 1 | 1 | 1 | ||
| 28 | 312556-П15 | Шайба стопорная | 1 | 1 | 1 | ||
| 29 | 236-1110512 | Демпфер | 1 | 1 | 1 | ||
| 30 | 236-1110521 | Фланец | 1 | 1 | 1 | ||
| 31 | 236-1110517-Б2 | Сухарь | 4 | 4 | 4 | ||
| 32 | 236-1110516-Б3 | Шестерня | 1 | 1 | 1 | ||
| 33 | 236-1110518-Б | Втулка | 1 | 1 | 1 | ||
| 34 | 310140-П15 | Болт | 2 | 2 | 2 | ||

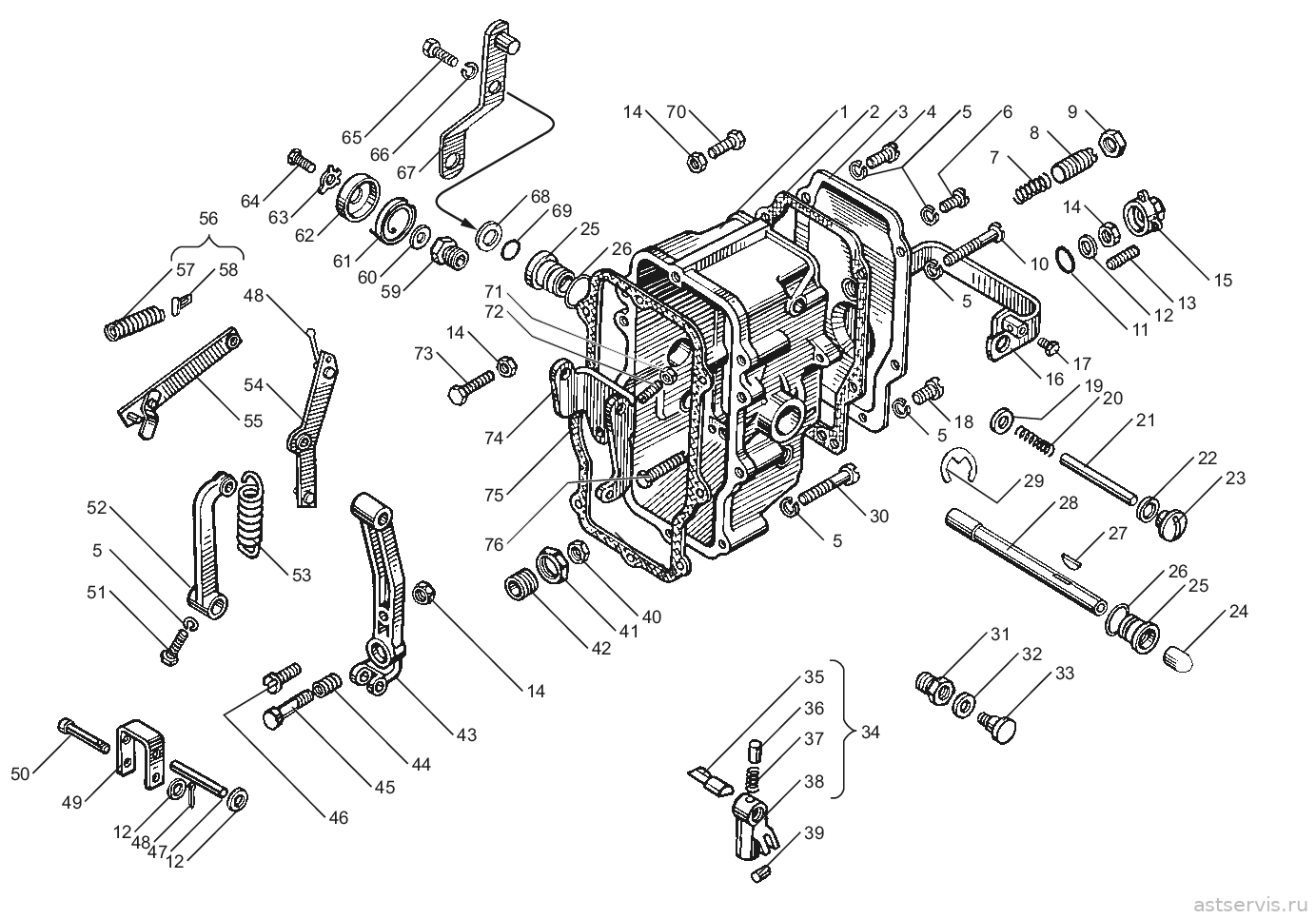

Рисунок 20 – Регулятор частоты вращения
Перечень сборочных единиц и деталей к рисунку 20
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| Ремкомплекты ТНВД, регулятора и муфты опережения (1) все в каталоге «Ремкомплекты ЯМ3» | |||||||
| 236-1110002-01 | Р/К РЕГУЛЯТОРА ОБОРОТОВ ТНВД-60,80,90 (С КОРРЕКТ.) | 1 компл. | |||||
| поз. 20 | 236-1110089 | ПРУЖИНА КОМПЕНСАЦИОННАЯ | 1 | ||||
| 236-1110140 | ШАЙБА РЕГУЛИРОВОЧНАЯ | 2 | |||||
| 236-1110141 | ШАЙБА РЕГУЛИРОВОЧНАЯ | 2 | |||||
| поз. 75 | 236-1110154-А | ПР-КА КРЫШКИ РЕГУЛЯТОРА ПМБ 0.8мм | 1 | ||||
| поз. 60 | 236-1110394 | КОЛЬЦО УПЛ. 010-014-25-2-2 (25.3111 0239) | 1 | ||||
| поз. 53 | 236-1110462 | ПРУЖИНА РЕГУЛЯТОРА | 1 | ||||
| поз. 69 | 236-1110482 | КОЛЬЦО УПЛ. 012-017-30-2-2 (25.3111 0243)(ЯЗРТИ) | 1 | ||||
| поз. 7 | 236-1110490 | ПРУЖИНА БУФЕРНАЯ | 1 | ||||
| поз. 2 | 236-1110499-А3 | ПР-КА КРЫШКИ СМОТР. ЛЮКА (ПАРОНИТ) | 1 | ||||
| 236-1111196 | КОЛЬЦО УПЛ. 054-058-25-2-2 (РЕЗИНА) | 1 | |||||
| 236Т-1110396 | ПРУЖИНА СКОБЫ ВОЗВРАТНАЯ | 1 | |||||
| 25.3111 2013 ( 3013) | КОЛЬЦО УПЛ. 005-008-19-2-2 (240-1104389) (РЕЗИНА) | 2 | |||||
| 25.3111 3064 | КОЛЬЦО УПЛ. 016-020-25-2-2 (236-1110479) | 2 | |||||
| 258012 | ШПЛИНТ | 3 | |||||
| 312630-П | ШАЙБА 20,3*24,0*1,5 (МЕДЬ) | 1 | |||||
| 312768-П | ШАЙБА 24,3*30,7*2,0 (МЕДЬ) 201-1009042-Б | 1 | |||||
| поз. 57 | 60.1110448 | Пружина | 1 | ||||
| поз. 32 | 852204 | ШАЙБА 8,3*12,0*1,5 (МЕДЬ) 312353-П | 2 | ||||
| поз. 22 | 852205 | ШАЙБА 10,3*16,8*1,5 (МЕДЬ) ПЕПЕПУСКН.КЛАП.(312482) | 2 | ||||
| 1 | 60.1110129 | Крышка регулятора | 1 | 1 | 1 | ||
| 2 | 236-1110499-А3 | Прокладка крышки смотрового люка | 1 | 1 | 1 | ||
| 3 | 60.1110498-01 | Крышка смотрового люка | 1 | 1 | 1 | ||
| 4 | 310600-П15 | Винт крепления крышки смотрового люка | 2 | 2 | 2 | ||
| 5 | 252154-П29 | Шайба | 12 | 12 | 12 | ||
| 6 | 852380-П15 | Винт крепления крышки смотрового люка | 2 | 2 | 2 | ||
| 7 | 236-1110490 | Пружина буферная | 1 | 1 | 1 | ||
| 8 | 807.1110492 | Корпус буферной пружины | 1 | 1 | 1 | ||
| 9 | 311511-П15 | Гайка | 1 | 1 | 1 | ||
| 10 | 310612-П15 | Винт крепления крышки регулятора | 1 | 1 | 1 | ||
| 11 | 25 3111 3013 | Кольцо уплотнительное | 1 | 1 | 1 | ||
| 12 | 312370-П29 | Шайба | 8 | 8 | 8 | ||
| 13 | 236-1110200 | Винт регулировочный | 1 | 1 | 1 | ||
| 14 | 250508-П29 | Гайка | 4 | 4 | 4 | ||
| 15 | 852920 | Гайка колпачковая | 1 | 1 | 1 | ||
| 16 | 805.1110380-01 | Скоба кулисы в сборе | 1 | 1 | 1 | ||
| 17 | 852000-П29 | Болт | 1 | 1 | 1 | ||
| 18 | 310611-П15 | Винт крепления крышки смотрового люка | 1 | 1 | 1 | ||
| 19 | 312700-П15 | Шайба | 1 | 1 | 1 | ||
| 20 | 236-1110089 | Пружина компенсационная | 1 | 1 | 1 | ||
| 21 | 236-1110088 | Ось рычагов | 1 | 1 | 1 | ||
| 22 | 852205 | Шайба | 2 | 2 | 2 | ||
| 23 | 852369-П15 | Винт-заглушка | 2 | 2 | 2 | ||
| 24 | 313955-П15 | Заглушка | 1 | 1 | 1 | ||
| 25 | 236-1110476-Б | Втулка вала | 2 | 2 | 2 | ||
| 26 | 236-1110479 | Кольцо уплотнительное | 2 | 2 | 2 | ||
| 27 | 314003-П | Шпонка | 1 | 1 | 1 | ||
| 28 | 902.1110467 | Вал рычага пружины | 1 | 1 | 1 | ||
| 29 | 236-1110471 | Кольцо пружинное упорное | 1 | 1 | 1 | ||
| 30 | 852381-П15 | Винт крепления крышки регулятора | 5 | 5 | 5 | ||
| 31 | 236-1110392 | Ввертыш оси скобы | 1 | 1 | 1 | ||
| 32 | 852204 | Шайба | 1 | 1 | 1 | ||
| 33 | 236-1110390 | Ось скобы | 1 | 1 | 1 | ||
| 34 | 60.1110130 | Кулиса в сборе | 1 | 1 | 1 | ||
| 35 | 236-1110136-Б | Ось кулисы | 1 | 1 | 1 | ||
| 36 | 236-1110372-Б | Фиксатор кулисы | 1 | 1 | 1 | ||
| 37 | 236-1110374-Б | Пружина фиксатора | 1 | 1 | 1 | ||
| 38 | 60.1110132 | Кулиса | 1 | 1 | 1 | ||
| 39 | 60.1110220-02 | Ползун кулисы | 1 | 1 | 1 | ||
| 40 | 852510 | Гайка | 2 | 2 | 2 | ||
| 41 | 311512-П15 | Контргайка | 1 | 1 | 1 | ||
| 42 | 240Б-1110416 | Корпус пружины корректора | 1 | 1 | 1 | ||
| 43 | 238НБ-1110406-А2 | Рычаг регулятора | 1 | 1 | 1 | ||
| 44 | 240Б-1110414-Б | Пружина корректора | 1 | 1 | 1 | уточняем | |
| 45 | 902.1110412-11 | Корректор | 1 | 1 | 1 | ||
| 46 | 852350-П15 | Винт регулировочный | 1 | 1 | 1 | ||
| 47 | 236-1110066 | Ось упорной пяты | 1 | 1 | 1 | ||
| 48 | 258012-П15 | Шплинт разводной | 4 | 4 | 4 | ||
| 49 | 236-1110433 | Серьга регулятора | 1 | 1 | 1 | ||
| 50 | 317849-П15 | Палец | 1 | 1 | 1 | ||
| 51 | 201418-П15 | Болт | 1 | 1 | 1 | ||
| 52 | 236-1110466-А | Рычаг пружины | 1 | 1 | 1 | ||
| 53 | 236-1110462 | Пружина регулятора | 1 | 1 | 1 | ||
| 54 | 60.1110441-01 | Рычаг рейки | 1 | 1 | 1 | ||
| 55 | 236-1110454 | Тяга рейки в сборе | 1 | 1 | 1 | ||
| 56 | 60.1110438 | Пружина рычага в сборе | 1 | 1 | 1 | ||
| 57 | 60.1110448 | Пружина рычага рейки | 1 | 1 | 1 | ||
| 58 | 60.1110449 | Зацеп пружины | 1 | 1 | 1 | ||
| 59 | 236-1110134-Б | Ввертыш оси кулисы | 1 | 1 | 1 | ||
| 60 | 236-1110394 | Кольцо уплотнительное | 1 | 1 | 1 | ||
| 61 | 236-1110396 | Пружина скобы кулисы возвратная | 1 | 1 | 1 | ||
| 62 | 236-1110398 | Крышка возвратной пружины | 1 | 1 | 1 | ||
| 63 | 236-1110262 | Шайба скобы кулисы | 1 | 1 | 1 | ||
| 64 | 201416-П29 | Болт | 1 | 1 | 1 | ||
| 65 | 201418-П29 | Болт | 1 | 1 | 1 | ||
| 66 | 252134-П29 | Шайба | 1 | 1 | 1 | ||
| 67 | 238НБ-1110151 | Рычаг управления регулятором | 1 | 1 | 1 | ||
| 68 | 312347-П15 | Шайба | 1 | 1 | 1 | ||
| 69 | 236-1110482 | Кольцо уплотнительное | 1 | 1 | 1 | ||
| 70 | 852003-П15 | Болт регулировочный | 1 | 1 | 1 | ||
| 71 | 250511-П15 | Гайка | 1 | 1 | 1 | ||
| 72 | 852364-П15 | Винт регулировочный | 1 | 1 | 1 | ||
| 73 | 310308-П15 | Болт регулировочный | 1 | 1 | 1 | ||
| 74 | 236-1110080 | Рычаг двуплечий | 1 | 1 | 1 | ||
| 75 | 236-1110154-А | Прокладка крышки регулятора | 1 | 1 | 1 | ||
| 76 | 852372 | Винт регулировочный | 1 | 1 | 1 | ||
Рисунок 21 – Корректор подачи топлива по наддуву
Перечень сборочных единиц и деталей к рисунку 21
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| Ремкомплекты ТНВД, регулятора и муфты опережения (3) все в каталоге «Ремкомплекты ЯМ3» | |||||
| 423-1110001 | Р/К КОРРЕКТОРА ПОДАЧИ ТОПЛ.(+ПОРШ,ЗОЛОТ,ШТОК) | 1 компл. | |||
| поз. 33 | 310122-П2 | БОЛТ М10Х1Х22 | 1 | ||
| поз. 3 | 312327-П | ШАЙБА 16,5*24,0*1,5 (МЕДЬ) 312445, 852212 | 1 | ||
| 312367-П | ШАЙБА 16,5*19,5*1,5 (МЕДЬ) 852212, 320.88754 | 1 | |||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 2 | |||
| поз. 11 | 318-85418 | ШАЙБА РЕГУЛИРОВОЧНАЯ 7,8*4,3*0,3 (СТАЛЬ) | 10 | ||
| поз. 7 | 421.1110786-10 | ЗОЛОТНИК | 1 | ||
| поз. 19 | 421.1110800 | ПОРШЕНЬ | 1 | ||
| поз. 14 | 421.1110802 | ПРУЖИНА ПОРШНЯ (КОРРЕК.ПОД.ТОПЛ) | 1 | ||
| поз. 6 | 421.1110826-20 | ПРУЖИНА КОРРЕКТОРА (ПОДАЧИ ТОПЛ) | 1 | ||
| поз. 17 | 421.1110869 | ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6мм) | 1 | ||
| поз. 40 | 421.1110878-01 | МЕМБРАНА КОРРЕКТОРА (333.1110755) | 1 | ||
| поз. 10 | 421.1110881 | ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ) | 1 | ||
| поз. 47 | 421.1110895 | ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ) | 1 | ||
| поз. 45 | 421.1110897 | ШТОК | 1 | ||
| 421.1110905 | ПРУЖИНА МЕМБРАНЫ (КОР.ПОДАЧИ ТОПЛ) | 1 | |||
| поз. 22 | 423.1110378 | ПРОКЛАДКА ФЛАНЦА КОРРЕКТОРА (ПМБ. 2ММ) | 1 | ||
| поз. 28 | 423.1110924 | ПРОКЛАДКА ПРОСТАВКИ КОРРЕКТОРА (ПМБ. 2ММ) | 1 | ||
| поз. 16 | 423.1110932 | ПРУЖИНА ГИЛЬЗЫ (КОРРЕК.ПОД.ТОПЛ) | 1 | ||
| 423-1110001-01 | Р/К КОРРЕКТОРА ПОД.ТОПЛИВА (ПРОКЛ,МЕМБР,ШАЙБЫ) | 1 компл. | |||
| поз. 3 | 312327-П | ШАЙБА 16,5*24,0*1,5 (МЕДЬ) 312445, 852212 | 1 | ||
| 312367-П | ШАЙБА 16,5*19,5*1,5 (МЕДЬ) 852212, 320.88754 | 1 | |||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 2 | |||
| поз. 17 | 421.1110869 | ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6мм) | 1 | ||
| поз. 40 | 421.1110878-01 | МЕМБРАНА КОРРЕКТОРА (333.1110755) | 1 | ||
| поз. 10 | 421.1110881 | ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ) | 1 | ||
| поз. 47 | 421.1110895 | ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ) | 1 | ||
| поз. 22 | 423.1110378 | ПРОКЛАДКА ФЛАНЦА КОРРЕКТОРА (ПМБ. 2ММ) | 1 | ||
| поз. 28 | 423.1110924 | ПРОКЛАДКА ПРОСТАВКИ КОРРЕКТОРА (ПМБ. 2ММ) | 1 | ||
| 423-1110001-10 | Р/К КОРРЕКТОРА ПОД.ТОПЛИВА (+ПРУЖИНЫ) | 1 компл. | |||
| поз. 33 | 310122-П2 | БОЛТ М10Х1Х22 | 1 | ||
| поз. 3 | 312327-П | ШАЙБА 16,5*24,0*1,5 (МЕДЬ) 312445, 852212 | 1 | ||
| 312367-П | ШАЙБА 16,5*19,5*1,5 (МЕДЬ) 852212, 320.88754 | 1 | |||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 2 | |||
| поз. 14 | 421.1110802 | ПРУЖИНА ПОРШНЯ (КОРРЕК.ПОД.ТОПЛ) | 1 | ||
| поз. 6 | 421.1110826-20 | ПРУЖИНА КОРРЕКТОРА (ПОДАЧИ ТОПЛ) | 1 | ||
| поз. 17 | 421.1110869 | ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6мм) | 1 | ||
| поз. 40 | 421.1110878-01 | МЕМБРАНА КОРРЕКТОРА (333.1110755) | 1 | ||
| поз. 10 | 421.1110881 | ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ) | 1 | ||
| поз. 47 | 421.1110895 | ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6ММ) | 1 | ||
| 421.1110905 | ПРУЖИНА МЕМБРАНЫ (КОР.ПОДАЧИ ТОПЛ) | 1 | |||
| поз. 22 | 423.1110378 | ПРОКЛАДКА ФЛАНЦА КОРРЕКТОРА (ПМБ. 2ММ) | 1 | ||
| поз. 28 | 423.1110924 | ПРОКЛАДКА ПРОСТАВКИ КОРРЕКТОРА (ПМБ. 2ММ) | 1 | ||
| поз. 16 | 423.1110932 | ПРУЖИНА ГИЛЬЗЫ (КОРРЕК.ПОД.ТОПЛ) | 1 | ||
| – | 423.1110860-11 | Корректор подачи топлива по наддуву в сборе | 1 | ||
| 1 | 423.1110880-10 | Корпус мембраны | 1 | ||
| 2 | 421.1110830 | Колпачок корпуса пружины | 1 | ||
| 3 | 312327-П | Шайба | 1 | ||
| 4 | 311448-П15 | Гайка | 1 | ||
| 5 | 421.1110828-11 | Корпус пружины | 1 | ||
| 6 | 421.1110826-20 | Пружина корректора | 1 | ||
| 7 | 421.1110786-10 | Золотник корректора | 1 | ||
| 8 | 42.1111902 | Ввертыш в сборе | 1 | ||
| 9 | 852212 | Шайба | 1 | ||
| 10 | 421.1110881 | Прокладка корпуса мембраны | 1 | ||
| 11 | 318-85418 | Шайба | 4 | ||
| 12 | 421.1110901 | Ось рычага | 1 | ||
| 13 | 421.1110899 | Рычаг корректора | 1 | ||
| 14 | 421.1110802 | Пружина поршня | 1 | ||
| 15 | 423.1110866 | Корпус корректора | 1 | ||
| 16 | 423.1110932 | Пружина гильзы | 1 | ||
| 17 | 421.1110869 | Прокладка | 1 | ||
| 18 | 423.1110930 | Гильза упора | 1 | ||
| 19 | 421.1110800 | Поршень | 1 | ||
| 20 | 423.1110923 | Проставка корректора | 1 | ||
| 21 | 423.1110925-10 | Упор | 1 | ||
| 22 | 423.1110378 | Прокладка фланца | 1 | ||
| 23 | 423.1110921 | Фланец | 1 | ||
| 24 | 852010-П29 | Болт | 2 | ||
| 25 | 252135-П2 | Шайба | 4 | ||
| 26 | 250508-П29 | Гайка | 4 | ||
| 27 | 252154-П29 | Шайба | 6 | ||
| 28 | 423.1110924 | Прокладка проставки | 1 | ||
| 29 | 45 9536 1005 | Шпилька | 2 | ||
| 30 | 423.1110927-11 | Рычаг корректора | 1 | ||
| 31 | 852753-П | Штифт | 1 | ||
| 32 | 310062-П29 | Болт рычага | 1 | ||
| 33 | 310122-П2 | Болт | 2 | ||
| 34 | 312482-П34 | Шайба | 4 | ||
| 35 | 310611-П29 | Винт | 1 | уточняем | |
| 36 | 840.1022826 | Трубка подвода воздуха к корректору | 1 | ||
| 37 | 852378 | Винт | 3 | ||
| 38 | 421.1110894 | Крышка мембраны | 1 | ||
| 39 | 312325-П15 | Шайба | 1 | ||
| 40 | 421.1110878-01 | Мембрана | 1 | ||
| 41 | 421.1110882 | Фланец | 1 | ||
| 42 | 852921 | Шайба | 1 | ||
| 43 | 421.1110898 | Втулка штока | 1 | ||
| 44 | 318-85283 | Гайка | 1 | ||
| 45 | 421.1110897 | Шток мембраны | 1 | ||
| 46 | 421.1110905-10 | Пружина мембраны | 1 | ||
| 47 | 421.1110895 | Прокладка крышки корректора | 1 | ||
| 48 | 423.1110893 | Крышка корректора | 1 | ||
| 49 | 252134-П29 | Шайба | 2 | ||
| 50 | 852011-П29 | Болт | 2 | ||
| 51 | 310048-П29 | Болт | 1 | ||
| 52 | 852017 | Болт | 1 | ||

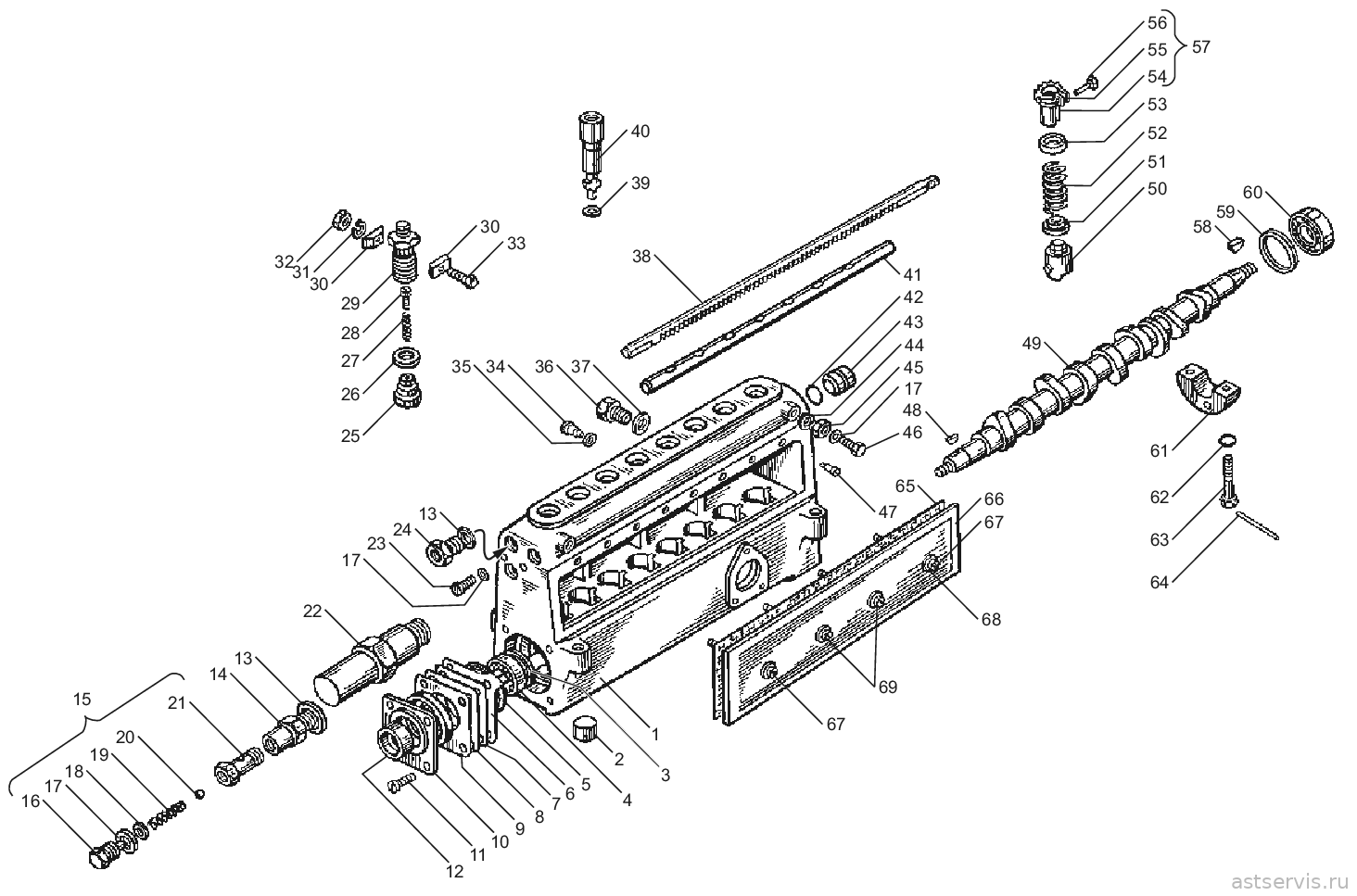

Рисунок 22 – Топливный насос высокого давления
Перечень сборочных единиц и деталей к рисунку 22
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| Ремкомплекты ТНВД, регулятора и муфты опережения (6) все в каталоге «Ремкомплекты ЯМ3» | |||||||
| 236-1111001 | Р/К ПОДВОДА МАСЛА К ТНВД 60,601,608 (БЕЗ КОРРЕКТ.) | 1 компл. | аналог: 269 руб. | ||||
| 236-1111614 | ТРУБКА ПОДВОДА МАСЛА К ТНВД | 1 | аналог: 195 руб. | ||||
| 310122-П2 | БОЛТ М10Х1Х22 | 2 | |||||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 4 | |||||
| 236-1111001-01 | Р/К ПОДВОДА, ОТВОДА МАСЛА К ТНВД 60,601,608 | 1 компл. | |||||
| 236-1111614 | ТРУБКА ПОДВОДА МАСЛА К ТНВД | 1 | аналог: 195 руб. | ||||
| 236-1111620 | ТРУБКА ОТВОДА МАСЛА ОТ ТНВД 60 | 1 | аналог: 275 руб. | ||||
| 310096-П2 | БОЛТ М14Х1,5Х30 | 2 | |||||
| 310122-П2 | БОЛТ М10Х1Х22 | 2 | |||||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 4 | |||||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 4 | |||||
| 236-1111002 | Р/К ТРУБОПР.ОТВОДА МАСЛА ОТ ТНВД 60 | 1 компл. | аналог: 332 руб. | ||||
| 236-1111620 | ТРУБКА ОТВОДА МАСЛА ОТ ТНВД 60 | 1 | аналог: 275 руб. | ||||
| 310096-П2 | БОЛТ М14Х1,5Х30 | 2 | |||||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 4 | |||||
| 236-1111003-03 | Р/К МЕДНЫХ ШАЙБ НА ТОПЛИВНУЮ СИСТЕМУ (СОКР.) | 1 компл. | аналог: 90 руб. | ||||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 4 | |||||
| 312367-П | ШАЙБА 16,5*19,5*1,5 (МЕДЬ) 852212, 320.88754 | 2 | |||||
| 312382-П | ШАЙБА 22,0*26,0*1,0 (МЕДЬ) 852632 | 2 | |||||
| 312471-П | ШАЙБА 9,3*14,8*0,7 (МЕДЬ) ГОФРИРОВ. | 4 | |||||
| 312472-П | ШАЙБА 12,0*23,0*0,3 (МЕДЬ) СТАКАНА ФОРС. | 4 | |||||
| 236-1111004 | К/Т МАНЖЕТ ТНВД 8046 (ДО 1987 Г. ВЫПУСКА) | 1 компл. | |||||
| 236-1111186-А3 | МАНЖЕТА 20*42 ТНВД ДО 1989г.(РЕЗИНА) | 1 | |||||
| 236-1121066-А3 | МАНЖЕТА 28*43 МУФТЫ ОП.ВПР.(РЕЗИНА) | 1 | |||||
| 236-1121090-А | МАНЖЕТА 75*94 МУФТЫ ОП.ВПР. (60.1121090-А) В СБ. | 1 | |||||
| 236-1111005 | К-Т МАНЖЕТ ТНВД 60,80 (С 2000 Г. ВЫПУСКА) | 1 компл. | |||||
| 236-1121090-А | МАНЖЕТА 75*94 МУФТЫ ОП.ВПР. (60.1121090-А) В СБ. | 1 | |||||
| поз. 12 | 25.3131 2454 | МАНЖЕТА 25*42 (РЕЗИНА) (240-1307090) | 1 | ||||
| 60.1121066-01 | МАНЖЕТА 32*47 (РЕЗИНА) | 1 | |||||
| – | 805.1111007-30 | Топливный насос высокого давления в сборе | 1 | – | – | ||
| – | 805.1111007-40 | Топливный насос высокого давления в сборе | – | 1 | – | ||
| – | 805.1111007-50 | Топливный насос высокого давления в сборе | – | – | 1 | ||
| 1 | 80.1111021-30 | Корпус насоса в сборе | 1 | 1 | 1 | ||
| – | 236-1111042-А | Втулка рейки | 1 | 1 | 1 | ||
| 2 | 60.1111027 | Заглушка чашечная | 8 | 8 | 8 | ||
| 3 | 852606-П15 | Шайба | 1 | 1 | 1 | ||
| 4 | 46 2412 0498 | Подшипник 7205А | 1 | 1 | 1 | ||
| 5 | 236-1111196 | Кольцо уплотнительное | 1 | 1 | 1 | ||
| 6 | 60.1111280-10 | Указатель начала подачи топлива | 1 | 1 | 1 | ||
| 7 | 236-1111193 | Прокладка крышки | 2 | 2 | 2 | ||
| 8 | 236-1111194 | Прокладка крышки | 3 | 3 | 3 | ||
| 9 | 236-1111195 | Прокладка крышки | 3 | 3 | 3 | ||
| 10 | 60.1111182-10 | Крышка подшипника | 1 | 1 | 1 | ||
| 11 | 311200-П29 | Винт | 4 | 4 | 4 | ||
| 12 | 25 3131 2454 | Манжета 2,2-25х 42-2 | 1 | 1 | 1 | ||
| 13 | 312630-П | Шайба | 2 | 2 | 2 | ||
| 14 | 60.1111286 | Ввертыш клапана | 1 | 1 | 1 | ||
| 15 | 60.1111282 | Клапан перепускной в сборе | 1 | 1 | 1 | ||
| 16 | 60.1111300 | Пробка клапана со штифтом в сборе | 1 | 1 | 1 | ||
| 17 | 852205 | Шайба | 4 | 4 | 4 | ||
| 18 | 852219 | Шайба регулировочная | 6 | 6 | 6 | ||
| 19 | 33.1111289-10 | Пружина | 1 | 1 | 1 | ||
| 20 | 33.1111325 | Шарик | 1 | 1 | 1 | ||
| 21 | 60.1111285 | Корпус клапана | 1 | 1 | 1 | ||
| 22 | 238НБ-1111238 | Колпачок рейки топливного насоса | 1 | 1 | 1 | ||
| 23 | 310704-П29 | Винт | 1 | 1 | 1 | ||
| 24 | 236-1111032 | Ввертыш корпуса | 1 | 1 | 1 | ||
| 25 | 901.1111102-20 | Клапан нагнетательный в сборе | 8 | 8 | 8 | ||
| 26 | 60.1111086 | Прокладка клапана | 8 | 8 | 8 | ||
| 27 | 33.1111108 | Пружина клапана | 8 | 8 | 8 | ||
| 28 | 60.1111113-10 | Упор клапана | 8 | 8 | 8 | ||
| 29 | 60.1111118-20 | Штуцер топливного насоса | 8 | 8 | 8 | ||
| 30 | 60.1111120 | Сухарь штуцера | 16 | 16 | 16 | ||
| 31 | 252134-П29 | Шайба | 4 | 4 | 4 | ||
| 32 | 250508-П29 | Гайка | 4 | 4 | 4 | ||
| 33 | 201426-П29 | Болт стяжной | 4 | 4 | 4 | ||
| 34 | 310952-П15 | Винт стопорный | 1 | 1 | 1 | ||
| 35 | 852204 | Шайба | 1 | 1 | 1 | ||
| 36 | 236М-1111034-А | Ввертыш корпуса | 2 | 2 | 2 | ||
| 37 | 312327-П | Шайба | 2 | 2 | 2 | ||
| 38 | 238-1111040 | Рейка топливного насоса высокого давления | 1 | 1 | 1 | ||
| 39 | 236М-1111083-А | Кольцо уплотнительное | 8 | 8 | 8 | ||
| 40 | 60.1111074-30 | Пара плунжерная | 8 | 8 | 8 | ||
| 41 | 80.1111169-01 | Экран | 1 | 1 | 1 | ||
| 42 | 236-1111245 | Кольцо уплотнительное | 2 | 2 | 2 | ||
| 43 | 80.1111425 | Пробка топливного канала | 2 | 2 | 2 | ||
| 44 | 852206 | Шайба | 2 | 2 | 2 | уточняем | |
| 45 | 236-1111036 | Ввертыш корпуса | 2 | 2 | 2 | ||
| 46 | 852882-П15 | Пробка спуска воздуха | 2 | 2 | 2 | ||
| 47 | 236-1111122 | Винт установочный втулки плунжера | 8 | 8 | 8 | ||
| 48 | 852800 | Шпонка сегментная | 1 | 1 | 1 | ||
| 49 | 80.1111172-30 | Вал кулачковый | 1 | 1 | 1 | ||
| 50 | 60.1111136-02 | Толкатель плунжера в сборе | 8 | 8 | 8 | ||
| 51 | 236-1111151-Б | Тарелка пружины нижняя | 8 | 8 | 8 | ||
| 52 | 236-1111148-Б | Пружина толкателя | 8 | 8 | 8 | уточняем | |
| 53 | 236-1111150-Б | Тарелка пружины верхняя | 8 | 8 | 8 | ||
| 54 | 236-1111064-Б | Втулка зубчатого венца | 8 | 8 | 8 | ||
| 55 | 236-1111062 | Венец зубчатый | 8 | 8 | 8 | ||
| 56 | 310607-П15 | Винт | 8 | 8 | 8 | ||
| 57 | 236-1111060-Б* | Венец зубчатый в сборе | 8 | 8 | 8 | ||
| – | 60.1111060* | Венец зубчатый в сборе | 8 | 8 | 8 | ||
| 58 | 314019-П | Шпонка сегментная | 1 | 1 | 1 | ||
| 59 | 312439-П15 | Шайба | 1 | 1 | 1 | ||
| 60 | 46 2412 0453 | Подшипник 7204А | 1 | 1 | 1 | ||
| 61 | 236-1111177-Б3 | Опора кулачкового вала | 1 | 1 | 1 | ||
| 62 | 25 3111 3013 | Кольцо 005-008-19-2-2 | 2 | 2 | 2 | ||
| 63 | 852011-П15 | Болт опоры | 2 | 2 | 2 | ||
| 64 | 852702-П29 | Шплинт-проволока | 1 | 1 | 1 | ||
| 65 | 238-1111226-А2 | Прокладка крышки | 1 | 1 | 1 | ||
| 66 | 80.1111222 | Крышка насоса высокого давления | 1 | 1 | 1 | ||
| 67 | 236-1111227-Б | Винт крепления крышки | 2 | 2 | 2 | ||
| 68 | 852203 | Шайба | 4 | 4 | 4 | ||
| 69 | 236-1111229-Б | Винт крепления крышки | 2 | 2 | 2 | ||
* устанавливается один из вариантов
Рисунок 23 – Форсунка
Перечень сборочных единиц и деталей к рисунку 23
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| Ремкомплекты форсунок (1) все в каталоге «Ремкомплекты ЯМ3» | |||||||
| 26-1112003 | Р/К ФОРСУНКИ (ФИЛЬТР,ВИНТ,УПЛ.ШТУЦ,РАСПЫЛ) С 2000Г | 1 компл. | |||||
| поз. 9 | 236-1112140 | ПРУЖИНА | 1 | ||||
| поз. 8 | 236-1112168-Б | ВИНТ РЕГУЛИРОВОЧНЫЙ | 1 | ||||
| поз. 17 | 236-1112208 | ФИЛЬТР ФОРСУНКИ В СБ. | 1 | ||||
| 236-1112225-Б2 | УПЛ.ШТУЦ.ФОРСУНКИ В СБ.(ЯЗРТИ) | 1 | |||||
| поз. 10 | 26.1112110-01 | РАСПЫЛИТЕЛЬ ФОРСУНКИ В СБ. | 1 | ||||
| поз. 6 | 311417-П15 | ГАЙКА М8х1 ВИНТА РЕГУЛ.ФОРСУНКИ | 1 | ||||
| поз. 12 | 312471-П | ШАЙБА 9,3*14,8*0,7 (МЕДЬ) ГОФРИРОВ. | 1 | ||||
| 852632-П | ШАЙБА 22,0*26,5*1,5 (МЕДЬ) 312382-П | 1 | |||||
| 1 | 310438-П2 | Шпилька | 8 | 8 | 8 | ||
| 2 | 26.1112166 | Колпак форсунки | 8 | 8 | 8 | ||
| 3 | 236-1112163-Б2 | Скоба | 8 | 8 | 8 | ||
| 4 | 312466-П2 | Шайба | 8 | 8 | 8 | ||
| 5 | 250515-П2 | Гайка | 8 | 8 | 8 | ||
| 6 | 311417-П15 | Контргайка | 8 | 8 | 8 | ||
| 7 | 236-1112143-Б | Гайка | 8 | 8 | 8 | ||
| 8 | 236-1112168-Б | Винт | 8 | 8 | 8 | ||
| 9 | 236-1112140 | Пружина | 8 | 8 | 8 | ||
| 10 | 26.1112110-01 | Распылитель в сборе с иглой | 8 | 8 | – | ||
| – | 261.1112110-01 | Распылитель в сборе с иглой | – | – | 8 | ||
| 11 | 26.1112116 | Гайка | 8 | 8 | 8 | ||
| 12 | 312471-П | Шайба | 8 | 8 | 8 | ||
| 13 | 236-1112134-Б3 | Штанга | 8 | 8 | 8 | ||
| 14 | 312382-П | Шайба | 8 | 8 | 8 | ||
| 15 | 26.1112020 | Корпус форсунки | 8 | 8 | 8 | ||
| 16 | 236-1112224 | Втулка | 8 | 8 | 8 | ||
| 17 | 236-1112208 | Фильтр | 8 | 8 | 8 | ||
| 18 | 267.1112154-10 | Штуцер | 8 | 8 | 8 | ||
| 19 | 267.1112150-02 | Штуцер в сборе | 8 | 8 | 8 | ||
| 20 | 26.1112010-11 | Форсунка в сборе | 8 | 8 | – | ||
| – | 261.1112010-11 | Форсунка в сборе | – | – | 8 | ||
Рисунок 25 – Фильтр тонкой очистки топлива
Перечень сборочных единиц и деталей к рисунку 25
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| Ремкомплекты системы питания топливом (10) все в каталоге «Ремкомплекты ЯМ3» | |||||||
| 236-1117001 | Р/К ФТОТ ЯМ3-236,238 | 1 компл. | аналог: 59 руб. | ||||
| поз. 18 | 201-1117116-А | ПРОКЛАДКА ЭЛЕМЕНТА (РЕЗ.) ФТОТ | 1 | ||||
| поз. 17 | 201-1117118 | ПР-КА ФИЛЬТРА ТОТ(ПМБ. 2,0 мм) | 1 | аналог: 16 руб. | |||
| поз. 9 | 201-1117120 | ПРОКЛАДКА 11,2*18,8*1,4 (МЕДЬ) | 1 | аналог: 16 руб. | |||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 1 | |||||
| 312630-П | ШАЙБА 20,3*24,0*1,5 (МЕДЬ) | 1 | |||||
| 236-1117001-01 | Р-К ФТОТ +(114) УПЛОТНЕНИЕ | 1 компл. | |||||
| 201-1117114 | ПР-КА ПРУЖИНЫ ФТОТ (РЕЗИНА) | 1 | |||||
| поз. 18 | 201-1117116-А | ПРОКЛАДКА ЭЛЕМЕНТА (РЕЗ.) ФТОТ | 1 | ||||
| поз. 17 | 201-1117118 | ПР-КА ФИЛЬТРА ТОТ(ПМБ. 2,0 мм) | 1 | аналог: 16 руб. | |||
| поз. 9 | 201-1117120 | ПРОКЛАДКА 11,2*18,8*1,4 (МЕДЬ) | 1 | аналог: 16 руб. | |||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 1 | |||||
| 312630-П | ШАЙБА 20,3*24,0*1,5 (МЕДЬ) | 1 | |||||
| 236-1117001-03 | Р-К ФТОТ (+ЭЛЕМЕНТ, 114 УПЛ.,122-Б БОЛТ) | 1 компл. | |||||
| поз. 16 | 201-1117040-А | ЭЛЕМЕНТ ФТОТ 32х80 - 107мм(KF1201SP) | 1 | ||||
| 201-1117114 | ПР-КА ПРУЖИНЫ ФТОТ (РЕЗИНА) | 1 | |||||
| поз. 18 | 201-1117116-А | ПРОКЛАДКА ЭЛЕМЕНТА (РЕЗ.) ФТОТ | 1 | ||||
| поз. 17 | 201-1117118 | ПР-КА ФИЛЬТРА ТОТ(ПМБ. 2,0 мм) | 1 | аналог: 16 руб. | |||
| поз. 9 | 201-1117120 | ПРОКЛАДКА 11,2*18,8*1,4 (МЕДЬ) | 1 | аналог: 16 руб. | |||
| поз. 8 | 201-1117122-Б | БОЛТ НА ФТОТ М10*30 (1,25) H=10, S=19 | 1 | ||||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 1 | |||||
| 312630-П | ШАЙБА 20,3*24,0*1,5 (МЕДЬ) | 1 | |||||
| 236-1117001-05 | Р/К ФТОТ (+ЭЛЕМЕНТ,114 УПЛ.) | 1 компл. | |||||
| поз. 16 | 201-1117040-А | ЭЛЕМЕНТ ФТОТ 32х80 - 107мм(KF1201SP) | 1 | ||||
| 201-1117114 | ПР-КА ПРУЖИНЫ ФТОТ (РЕЗИНА) | 1 | |||||
| поз. 18 | 201-1117116-А | ПРОКЛАДКА ЭЛЕМЕНТА (РЕЗ.) ФТОТ | 1 | ||||
| поз. 17 | 201-1117118 | ПР-КА ФИЛЬТРА ТОТ(ПМБ. 2,0 мм) | 1 | аналог: 16 руб. | |||
| поз. 9 | 201-1117120 | ПРОКЛАДКА 11,2*18,8*1,4 (МЕДЬ) | 1 | аналог: 16 руб. | |||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 1 | |||||
| 312630-П | ШАЙБА 20,3*24,0*1,5 (МЕДЬ) | 1 | |||||
| 236-1117002 | Р/К ФТОТ(+ЖИКЛЕР,ПРУЖИНА) | 1 компл. | |||||
| 201-1117112 | КАРКАС НА ПРУЖИНУ ФТОТ (СТАЛЬ) | 1 | |||||
| 201-1117114 | ПР-КА ПРУЖИНЫ ФТОТ (РЕЗИНА) | 1 | |||||
| поз. 18 | 201-1117116-А | ПРОКЛАДКА ЭЛЕМЕНТА (РЕЗ.) ФТОТ | 1 | ||||
| поз. 17 | 201-1117118 | ПР-КА ФИЛЬТРА ТОТ(ПМБ. 2,0 мм) | 1 | аналог: 16 руб. | |||
| поз. 9 | 201-1117120 | ПРОКЛАДКА 11,2*18,8*1,4 (МЕДЬ) | 1 | аналог: 16 руб. | |||
| поз. 11 | 204А-1117029 | ПРУЖИНА ФТОТ | 1 | ||||
| 240Н-1117147 | КЛАПАН-ЖИКЛЕР В СБ.(240Н-1117155) | 1 | |||||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 1 | |||||
| 312630-П | ШАЙБА 20,3*24,0*1,5 (МЕДЬ) | 1 | |||||
| 236-1117002-01 | Р/К ФТОТ (+ЖИКЛЕР) | 1 компл. | |||||
| 201-1117114 | ПР-КА ПРУЖИНЫ ФТОТ (РЕЗИНА) | 1 | |||||
| поз. 18 | 201-1117116-А | ПРОКЛАДКА ЭЛЕМЕНТА (РЕЗ.) ФТОТ | 1 | ||||
| поз. 17 | 201-1117118 | ПР-КА ФИЛЬТРА ТОТ(ПМБ. 2,0 мм) | 1 | аналог: 16 руб. | |||
| поз. 9 | 201-1117120 | ПРОКЛАДКА 11,2*18,8*1,4 (МЕДЬ) | 1 | аналог: 16 руб. | |||
| 240Н-1117147 | КЛАПАН-ЖИКЛЕР В СБ.(240Н-1117155) | 1 | |||||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 1 | |||||
| 312630-П | ШАЙБА 20,3*24,0*1,5 (МЕДЬ) | 1 | |||||
| 236-1117002-02 | Р/К ФТОТ(+ЖИКЛЕР,ПРУЖИНА,РТИ 236-1117032) | 1 компл. | |||||
| 201-1117112 | КАРКАС НА ПРУЖИНУ ФТОТ (СТАЛЬ) | 1 | |||||
| 201-1117114 | ПР-КА ПРУЖИНЫ ФТОТ (РЕЗИНА) | 1 | |||||
| поз. 18 | 201-1117116-А | ПРОКЛАДКА ЭЛЕМЕНТА (РЕЗ.) ФТОТ | 1 | ||||
| поз. 9 | 201-1117120 | ПРОКЛАДКА 11,2*18,8*1,4 (МЕДЬ) | 1 | аналог: 16 руб. | |||
| поз. 8 | 201-1117122-Б | БОЛТ НА ФТОТ М10*30 (1,25) H=10, S=19 | 1 | ||||
| поз. 11 | 204А-1117029 | ПРУЖИНА ФТОТ | 1 | ||||
| 236-1117032 | КОЛЬЦО УПЛ. 89 х 96 - 3,5х3,5 (ФТОТ) | 1 | |||||
| 240Н-1117147 | КЛАПАН-ЖИКЛЕР В СБ.(240Н-1117155) | 1 | |||||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 1 | |||||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 1 | |||||
| 312630-П | ШАЙБА 20,3*24,0*1,5 (МЕДЬ) | 1 | |||||
| 236-1117002-03 | Р/К ФТОТ(+ЭЛЕМЕНТ,РТИ 236-1117032) | 1 компл. | |||||
| поз. 16 | 201-1117040-А | ЭЛЕМЕНТ ФТОТ 32х80 - 107мм(KF1201SP) | 1 | ||||
| 201-1117114 | ПР-КА ПРУЖИНЫ ФТОТ (РЕЗИНА) | 1 | |||||
| поз. 18 | 201-1117116-А | ПРОКЛАДКА ЭЛЕМЕНТА (РЕЗ.) ФТОТ | 1 | ||||
| поз. 9 | 201-1117120 | ПРОКЛАДКА 11,2*18,8*1,4 (МЕДЬ) | 1 | аналог: 16 руб. | |||
| поз. 8 | 201-1117122-Б | БОЛТ НА ФТОТ М10*30 (1,25) H=10, S=19 | 1 | ||||
| 236-1117032 | КОЛЬЦО УПЛ. 89 х 96 - 3,5х3,5 (ФТОТ) | 1 | |||||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 1 | |||||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 1 | |||||
| 312630-П | ШАЙБА 20,3*24,0*1,5 (МЕДЬ) | 1 | |||||
| 236-1117003-01 | Р-К ФТОТ + РТИ 236-1117032, МЕДЬ,БОЛТ | 1 компл. | |||||
| 201-1117114 | ПР-КА ПРУЖИНЫ ФТОТ (РЕЗИНА) | 1 | |||||
| поз. 18 | 201-1117116-А | ПРОКЛАДКА ЭЛЕМЕНТА (РЕЗ.) ФТОТ | 1 | ||||
| поз. 9 | 201-1117120 | ПРОКЛАДКА 11,2*18,8*1,4 (МЕДЬ) | 1 | аналог: 16 руб. | |||
| поз. 8 | 201-1117122-Б | БОЛТ НА ФТОТ М10*30 (1,25) H=10, S=19 | 1 | ||||
| 236-1117032 | КОЛЬЦО УПЛ. 89 х 96 - 3,5х3,5 (ФТОТ) | 1 | |||||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 1 | |||||
| 312630-П | ШАЙБА 20,3*24,0*1,5 (МЕДЬ) | 1 | |||||
| 236-1117003-02 | Р/К ФТОТ + (114) УПЛОТНЕНИЕ, РТИ 236-1117032, МЕДЬ | 1 компл. | |||||
| 201-1117114 | ПР-КА ПРУЖИНЫ ФТОТ (РЕЗИНА) | 1 | |||||
| поз. 18 | 201-1117116-А | ПРОКЛАДКА ЭЛЕМЕНТА (РЕЗ.) ФТОТ | 1 | ||||
| поз. 9 | 201-1117120 | ПРОКЛАДКА 11,2*18,8*1,4 (МЕДЬ) | 1 | аналог: 16 руб. | |||
| 236-1117032 | КОЛЬЦО УПЛ. 89 х 96 - 3,5х3,5 (ФТОТ) | 1 | |||||
| 312482-П | ШАЙБА 10,2*14,2*1,5 (МЕДЬ) 852205 | 1 | |||||
| 312630-П | ШАЙБА 20,3*24,0*1,5 (МЕДЬ) | 1 | |||||
| 1 | 236-1117010-А3 | Фильтр | 1 | 1 | 1 | ||
| 2 | 252136-П2 | Шайба | 2 | 2 | 2 | ||
| 3 | 250512-П29 | Гайка | 2 | 2 | 2 | ||
| 4 | 316121-П29 | Пробка | 1 | 1 | 1 | аналог: 90 руб. | |
| 5 | 312326-П34 | Шайба | 1 | 1 | 1 | ||
| 6 | 312630-П34 | Шайба | 1 | 1 | 1 | ||
| 7 | 236-1117155-А | Жиклер | 1 | 1 | 1 | ||
| 8 | 201-1117122-Б | Болт | 1 | 1 | 1 | ||
| 9 | 201-1117120 | Прокладка | 1 | 1 | 1 | аналог: 16 руб. | |
| 10 | 236-1117028-Б | Крышка | 1 | 1 | 1 | ||
| 11 | 204А-1117029 | Пружина | 1 | 1 | 1 | ||
| 12 | 201-1117016-Б2 | Колпак | 1 | 1 | 1 | ||
| 13 | 312482-П34 | Шайба | 1 | 1 | 1 | ||
| 14 | 316184-П29 | Пробка сливная | 1 | 1 | 1 | ||
| 15 | 201-1117038-А2 | Элемент фильтрующий в упаковке | 1 | 1 | 1 | ||
| 16 | 201-1117040-А | Элемент фильтрующий | 1 | 1 | 1 | ||
| 17 | 201-1117118 | Прокладка | 1 | 1 | 1 | аналог: 16 руб. | |
| 18 | 201-1117116-А | Прокладка | 1 | 1 | 1 | ||
| 19 | 200328-П29 | Болт | 2 | 2 | 2 | ||

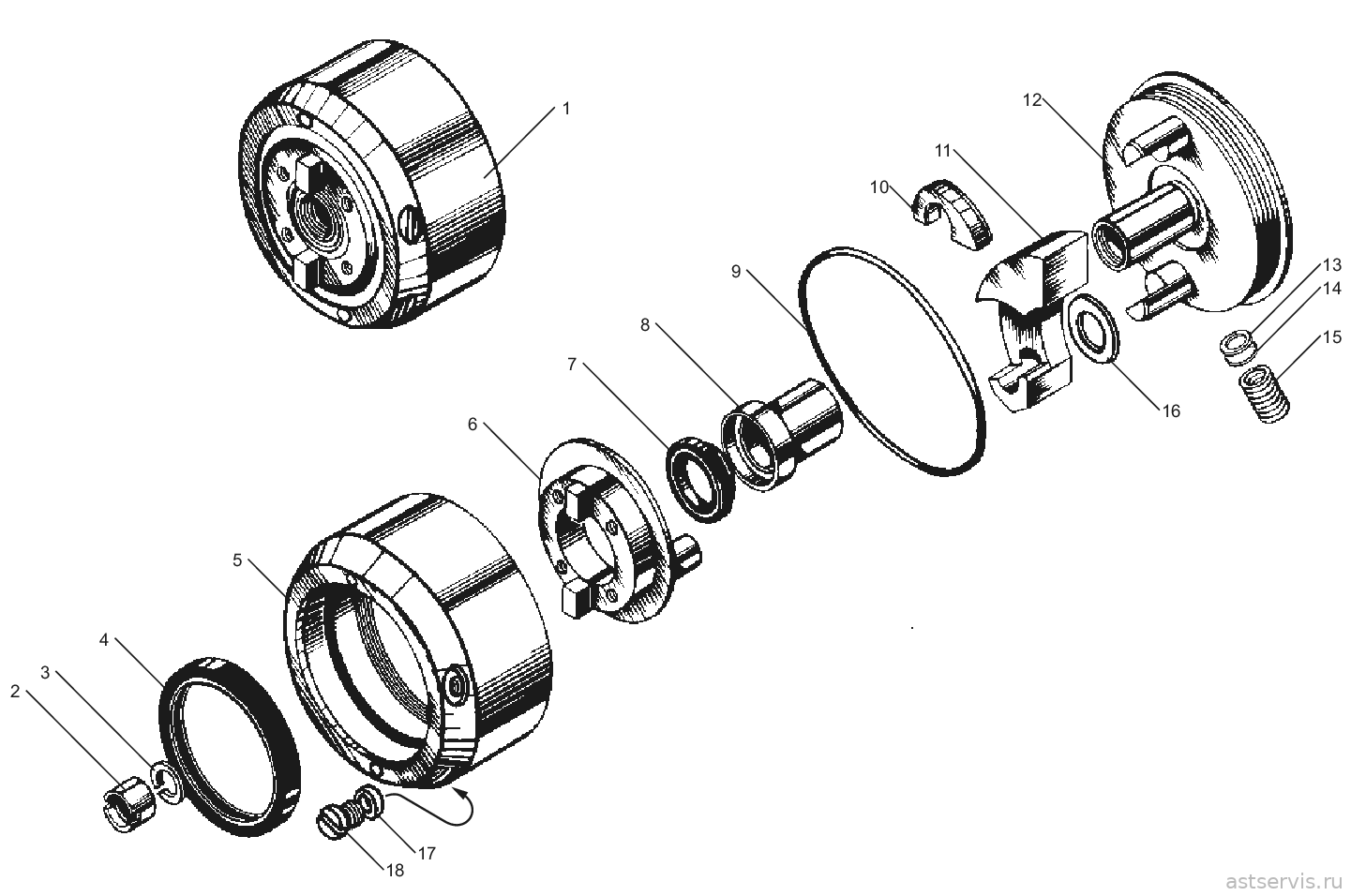

Рисунок 28 – Муфта опережения впрыскивания топлива
Перечень сборочных единиц и деталей к рисунку 28
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| — | — | — | |||||
| Ремкомплекты ТНВД, регулятора и муфты опережения (1) все в каталоге «Ремкомплекты ЯМ3» | |||||||
| 60-1121001 | Р/К МУФТЫ ОПЕРЕЖ.ВПРЫСКА 60 | 1 компл. | |||||
| 236-1121066-А3 | МАНЖЕТА 28*43 МУФТЫ ОП.ВПР.(РЕЗИНА) | 1 | |||||
| 236-1121070-Б | ПРУЖИНА | 2 | |||||
| 236-1121090-А | МАНЖЕТА 75*94 МУФТЫ ОП.ВПР. (60.1121090-А) В СБ. | 1 | |||||
| поз. 9 | 25.3111 2221 | КОЛЬЦО УПЛ. 120-126-36-2-1 (236-1121100) | 1 | ||||
| поз. 17 | 852204 | ШАЙБА 8,3*12,0*1,5 (МЕДЬ) 312353-П | 2 | ||||
| 1 | 60.1121010-21 | Муфта опережения впрыскивания топлива в сборе | 1 | 1 | 1 | ||
| 2 | 852505-П15 | Гайка кольцевая | 1 | 1 | 1 | ||
| 3 | 60.1121114 | Пружина тарельчатая | 1 | 1 | 1 | ||
| 4 | 25 3131 2603 | Манжета 2,2-75х 94-2 | 1 | 1 | 1 | ||
| 5 | 60.1121086-50 | Корпус муфты | 1 | 1 | 1 | ||
| 6 | 60.1121052-10 | Полумуфта ведущая | 1 | 1 | 1 | ||
| 7 | 60.1121066-01 | Манжета ведущей полумуфты | 1 | 1 | 1 | ||
| 8 | 60.1121060 | Втулка | 1 | 1 | 1 | ||
| 9 | 25 3111 2221 | Кольцо 120-126-36-2-1 | 1 | 1 | 1 | ||
| 10 | 60.1121038 | Проставка | 2 | 2 | 2 | ||
| 11 | 60.1121034-10 | Груз | 2 | 2 | 2 | ||
| 12 | 60.1121020-30 | Полумуфта ведомая | 1 | 1 | 1 | ||
| 13 | 60.1121103 | Прокладка | 6 | 6 | 6 | ||
| 14 | 236-1121072 | Прокладка регулировочная | 4 | 4 | 4 | ||
| 15 | 60.1121070-11 | Пружина | 2 | 2 | 2 | ||
| 16 | 852621-П15 | Шайба | 2 | 2 | 2 | ||
| 17 | 852204 | Шайба | 2 | 2 | 2 | ||
| 18 | 311253-П15 | Винт | 2 | 2 | 2 | ||
Написать
