Рисунок 2.1.1 – Установка двигателя
Перечень сборочных единиц и деталей к рисунку 2.1.1
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | 75553-1000004 | 45 3637 6046 | Двигатель с кронштейнами | 1 | 1 | ||
| 2 | 340407 | 45 9957 1274 | Болт М14х120 | 4 | 4 | ||
| 3 | 7548-1001428 | 45 3613 5439 | Прокладка регулировочная | 4 | 4 | ||
| 4 | 7548-1001432 | 45 3613 5440 | Кожух защитный | 2 | 2 | ||
| 5 | 7548-1001410 | 45 3613 5434 | Амортизатор верхний | 2 | 2 | ||
| 6 | 7548-1001420 | 45 3613 5436 | Амортизатор нижний | 2 | 2 | ||
| 7 | 343623 | 45 9957 8065 | Штифт 18х28 | 4 | 4 | ||
| 8 | 252046 | 45 9811 1259 | Шайба 14 | 4 | 4 | ||
| 9 | 252016 | 45 9811 1209 | Шайба 14 | 24 | 24 | ||
| 10 | 374625 | 45 9958 4104 | Гайка М14 | 4 | 4 | ||
| 11 | 258040 | 45 9871 1051 | Шплинт 3,2х25 | 4 | 4 | ||
| 12 | 202119 | 45 9346 1688 | Болт М16х40 | 3 | 3 | ||
| 13 | 252139 | 45 9816 6070 | Шайба 16 ОТ | 3 | 3 | аналог: 5 руб. | |
| 14 | 250560 | 45 9553 1063 | Гайка М16 | 3 | 3 | ||
| 15 | 7548-1001429 | 45 3613 6575 | Прокладка регулировочная | 4 | 4 | ||

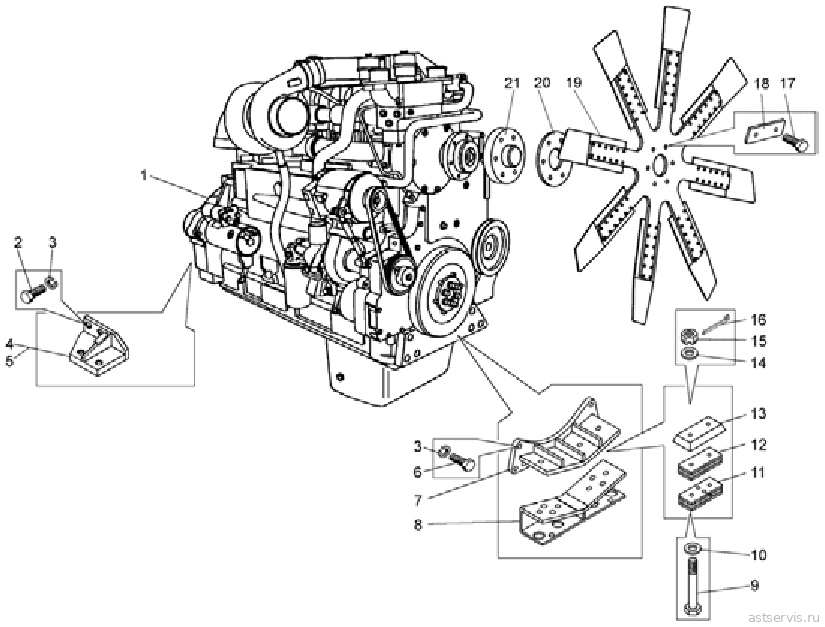

Рисунок 2.1.2 – Двигатель с кронштейнами
Перечень сборочных единиц и деталей к рисунку 2.1.2
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | КТТА 19-С700 | 45 3921 6556 | Двигатель | 1 | 1 | ||
| 2 | 3053193* | — | Болт 5/8’’-11х1,75 | 8 | 8 | ||
| 3 | S-603* | — | Шайба 5/8’’ | 14 | 14 | ||
| 4 | 75483-1001540 | 45 3613 8561 | Кронштейн задний правый | 1 | 1 | ||
| 5 | 75483-1001541 | 45 3613 8562 | Кронштейн задний левый | 1 | 1 | ||
| 6 | S-173А* | — | Болт 5/8’’-11х2,25 | 6 | 6 | ||
| 7 | 75483-1001010 | 45 3613 8549 | Балка передней опоры двигателя | 1 | 1 | ||
| 8 | 7548-1001006 | 45 3613 5409 | Балка передней опоры двигателя | 1 | 1 | ||
| 9 | 340407 | 45 9957 1274 | Болт М14х120 | 4 | 4 | ||
| 10 | 252046 | 45 9811 1259 | Шайба 14 | 4 | 4 | ||
| 11 | 7548-1001420 | 45 3613 5436 | Амортизатор нижний | 2 | 2 | ||
| 12 | 7548-1001410 | 45 3613 5434 | Амортизатор верхний | 2 | 2 | ||
| 13 | 7548-1001432 | 45 3613 5440 | Кожух защитный | 2 | 2 | ||
| 14 | 252016 | 45 9811 1209 | Шайба 14 | 32 | 32 | ||
| 15 | 374625 | 45 9958 4104 | Гайка М14 | 4 | 4 | ||
| 16 | 258040 | 45 9871 1051 | Шплинт 3,2х25 | 4 | 4 | ||
| 17 | S-130* | — | Болт 1/2’’-13х3 | 6 | 6 | ||
| 18 | 7530-1001296 | 45 3624 1166 | Пластина стопорная | 3 | 3 | ||
| 19 | 212682* | — | Крыльчатка вентилятора | 1 | 1 | ||
| 20 | 75553-1308066 | 45 3637 6047 | Диск | 1 | 1 | ||
| 21 | 219125* | — | Адаптор вентилятора | 1 | 1 | ||
* — поставляется с двигателем

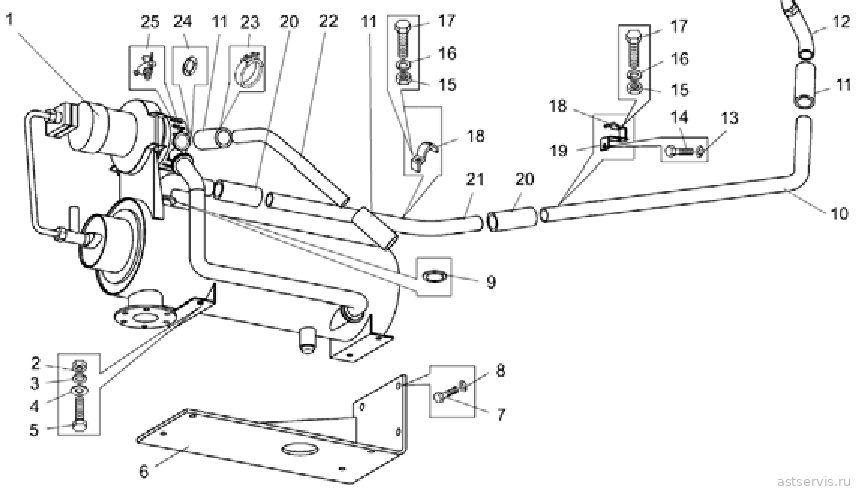

Рисунок 2.1.3 – Установка пускового подогревателя
Перечень сборочных единиц и деталей к рисунку 2.1.3
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | ПЖД-600-1015008-А | 45 9115 2449 | Подогреватель | 1 | 1 | ||
| 2 | 250514 | 45 9553 1059 | Гайка М12 | 4 | 4 | ||
| 3 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 4 | 4 | ||
| 4 | 252045 | 45 9811 1258 | Шайба 12 | 4 | 4 | ||
| 5 | 201540 | 45 9346 1598 | Болт М12х30 | 4 | 4 | ||
| 6 | 7545-1015825 | 45 3637 5217 | Кронштейн | 1 | 1 | ||
| 7 | 201587 | 45 9346 1641 | Болт М14х35 | 4 | 4 | ||
| 8 | 252138 | 45 9816 6069 | Шайба 14 ОТ | 4 | 4 | ||
| 9 | 75131-1015898 | 45 3644 7856 | Прокладка | 1 | 1 | ||
| 10 | 75553-1015863 | 45 3637 4198 | Труба | 1 | 1 | ||
| 11 | 530-1015818 | 45 3611 0003 | Шланг соединительный | 3 | 3 | ||
| 12 | 75553-1303280 | 45 3637 4196 | Патрубок | 1 | 1 | ||
| 13 | 252135* | 45 9816 6046 | Шайба 8Т | 1 | 1 | ||
| 14 | 201454* | 45 9346 1520 | Болт М8х16 | 1 | 1 | ||
| 15 | 250512 | 45 9553 1057 | Гайка М10 | 2 | 2 | ||
| 16 | 252136 | 45 9816 6067 | Шайба 10Т | 2 | 2 | ||
| 17 | 200317 | 45 9326 1062 | Болт М10х45 | 2 | 2 | ||
| 18 | 7521-8609135 | 45 3627 0119 | Скоба | 2 | 2 | ||
| 19 | 75553-1015175 | 45 3637 6063 | Уголок | 1 | 1 | ||
| 20 | 75212-1018712 | 45 3627 4574 | Шланг соединительный | 2 | 2 | ||
| 21 | 75553-1015815 | 45 3634 0643 | Труба | 1 | 1 | ||
| 22 | 7555В-1015806 | 45 3634 0641 | Труба | 1 | 1 | ||
| 23 | 75211-1303370 | 45 3627 1296 | Хомут | 10 | 10 | ||
| 24 | 75131-1015833 | 45 3644 7691 | Прокладка | 1 | 1 | ||
| 25 | ПС7 | 45 9930 0005 | Кран | 1 | 1 | ||
* — поставляется с двигателем
Написать
