Карьерный самосвал БЕЛА3-7555В
- Двигатель, предпусковой подогреватель
- Система питания двигателя топливом
![]()
Установка топливопроводов системы питания топливом![]()
Установка топливного бака![]()
Бак топливный![]()
Установка обогревателя топлива![]()
Сапун![]()
Насос топливозакачивающий![]()
Кран топливный с фильтром![]()
Обогреватель топлива с фильтром![]()
Фильтр топливный![]()
Стержень с фиксатором![]()
Установка педали привода подачи топлива![]()
Привод управления подачей топлива![]()
Педаль привода подачи топлива![]()
Педаль c накладкой![]()
Механизм толкающий![]()
Наконечник в сборе![]()
Рукоятка ручной подачи топлива
- Система питания двигателя воздухом
- Система выпуска отработавших газов
- Система охлаждения двигателя
- Гидромеханическая передача
![]()
Установка гидромеханической передачи![]()
Установка гидромеханической передачи. Установка указателя уровня масла![]()
Установка гидромеханической передачи![]()
Установка гидромеханической передачи. Установка указателя уровня масла![]()
Передача гидромеханическая в сборе![]()
Насос масляный![]()
Фильтр гидромеханической передачи![]()
Гидротрансформатор с коробкой передач![]()
Коробка передач. Картер коробки передач, установка первичного вала и тормоза замедлителя![]()
Коробка передач. Картер коробки передач, установка первичного вала и тормоза замедлителя![]()
Коробка передач. Установка реверсивного и диапазонного валов![]()
Коробка передач. Установка реверсивного и диапазонного валов![]()
Коробка передач. Установка выходного вала![]()
Коробка передач. Установка выходного вала![]()
Коробка передач. Установка маслозаборника и полнопоточного фильтра![]()
Коробка передач. Установка маслозаборника и полнопоточного фильтра![]()
Коробка передач. Установка подпорного клапана и механизма управления тормозом-замедлителем![]()
Коробка передач. Установка подпорного клапана и механизма управления тормозом-замедлителем![]()
Картер гидротрансформатора с приводом насосов![]()
Картер гидротрансформатора![]()
Колесо насоса в сборе![]()
Колесо турбины в сборе![]()
Колесо первого реактора в сборе![]()
Колесо второго реактора в сборе![]()
Крышка картера гидротрансформатора в сборе![]()
Крышка подшипника ведущего вала![]()
Вал ведущий с барабаном![]()
Картер промежуточный![]()
Картер коробки передач в сборе![]()
Вал первичный![]()
Крышка диапазонного вала![]()
Вал диапазонный![]()
Крышка реверсивного вала в сборе![]()
Вал реверсивный![]()
Картер гидромеханической передачи в сборе![]()
Элемент фильтрующий в сборе![]()
Элемент фильтрующий в сборе![]()
Ступица гидротрансформатора в сборе![]()
Фрикцион первой передачи![]()
Фрикцион понижающего диапазона![]()
Поршень фрикциона![]()
Барабан фрикциона понижающего диапазона![]()
Барабан фрикциона в сборе![]()
Клапан корректирующий![]()
Корпус тормоза-замедлителя в сборе![]()
Ротор со ступицей![]()
Механизм управления тормозом-замедлителем![]()
Механизм управления тормозом-замедлителем![]()
Механизм привода управления блокировкой гидротрансформатора![]()
Электромагнит в сборе![]()
Механизм управления гидромеханической передачей![]()
Привод механизма управления тормозом-замедлителем![]()
Коробка золотниковая. Крепление крышек, колпачки и пробки![]()
Коробка золотниковая. Аварийный клапан![]()
Коробка золотниковая. Регулятор давления гидротрансформатора![]()
Коробка золотниковая. Регулятор главного давления![]()
Коробка золотниковая. Клапан блокировки и обратные клапана![]()
Установка трубопроводов и шлангов гидромеханической передачи![]()
Установка трубопроводов и шлангов гидромеханической передачи![]()
Установка теплообменников![]()
Теплообменник водомасляный
- Карданная передача
- Задний мост
![]()
Картер заднего моста с рычагом![]()
Установка главной передачи и цилиндра стояночного тормоза![]()
Картер заднего моста с рычагом![]()
Установка ступицы заднего колеса и бортовой передачи![]()
Установка рабочих тормозных механизмов![]()
Установка ступицы заднего колеса и бортовой передачи![]()
Передача главная![]()
Передача главная со стояночным тормозом![]()
Шестерня ведущая главной передачи![]()
Картер подшипников![]()
Картер главной передачи![]()
Полуось![]()
Втулка соединительная![]()
Дифференциал в сборе![]()
Чашка дифференциала правая с ведомой шестерней![]()
Шестерня коронная с кожухом![]()
Водило планетарной передачи с сателлитами![]()
Сателлит дифференциала![]()
Сателлит планетарной передачи![]()
Суппорт стояночного тормоза![]()
Колодка стояночного тормоза![]()
Ступица заднего колеса![]()
Ступица заднего колеса с подшипниками![]()
Барабан стояночного тормоза с фланцем![]()
Рычаг регулировочного стояночного тормоза![]()
Корпус тормоза![]()
Цилиндр стояночного тормоза![]()
Картер заднего моста![]()
Механизм тормозной многодисковый
- Рама
- Подвеска
![]()
Установка цилиндров передней подвески![]()
Установка передней подвески. Центральный шарнир передней подвески![]()
Установка передней подвески. Установка поперечной штанги передней подвески![]()
Цилиндр подвески в сборе![]()
Цилиндр подвески![]()
Насос![]()
Плунжер![]()
Клапан обратный![]()
Клапан предохранительный![]()
Установка задней подвески. Установка центрального шарнира задней подвески![]()
Установка цилиндров задней подвески![]()
Установка задней подвески. Установка поперечной штанги задней подвески![]()
Цилиндр подвески![]()
Цилиндр подвески![]()
Насос
- Передняя ось
![]()
Ось передняя со ступицами и тормозами. Установка поворотных кулаков и шкворней![]()
Ось передняя со ступицами и тормозами. Установка цилиндров поворота и поперечной тяги рулевой трапеции![]()
Ось передняя со ступицами и тормозами. Установка ступицы переднего колеса![]()
Ось передняя со ступицами и тормозами. Установка рабочих тормозных механизмов![]()
Подшипник![]()
Тяга рулевой трапеции![]()
Наконечник тяги![]()
Цилиндр поворота![]()
Ступица переднего колеса
- Колеса и шины
- Рулевое управление
![]()
Установка рулевого управления![]()
Установка рулевого управления ,трубопроводы рулевого управления![]()
Установка рулевого управления , плита соединительная![]()
Установка рулевого управления , клапан-регулятор![]()
Вал карданный рулевого управления![]()
Кардан вала рулевого управления![]()
Фланец с подшипником![]()
Вал рулевого механизма![]()
Колонка рулевая с кронштейном![]()
Колонка рулевого управления![]()
Электродвигатель с насосом![]()
Фильтр![]()
Клапан-регулятор
- Тормозные системы
![]()
Монтаж гидропривода тормозов на самосвале БЕЛА3-7555В![]()
Монтаж гидропривода тормозов на самосвале БЕЛА3-7555В-06![]()
Автомат разгрузки насоса![]()
Блок управления![]()
Пневомогидроаккумулятор![]()
Клапан защитный двойной![]()
Кран управления стояночным тормозом![]()
Кран управления тормозами![]()
Кран управления тормозами![]()
Клапан двухмагистральный![]()
Фильтр![]()
Монтаж системы охлаждения тормозных механизмов![]()
Монтаж аппаратов и трубопроводов компрессора. Рисунок I![]()
Монтаж аппаратов и трубопроводов компрессора. Рисунок II![]()
Клапан предохранительный![]()
Противозамерзатель![]()
Клапан контрольного вывода![]()
Установка включателя тормоза-замедлителя![]()
Выключатель гидравлического тормоза
- Электрооборудование
![]()
Монтаж электрооборудования в кабине![]()
Подключение дополнительного отопителя![]()
Установка аккумуляторных батарей![]()
Установка щитка управления подогревателем двигателя![]()
Монтаж электрооборудования и проводов на шасси автомобиля![]()
Монтаж проводов системы смазки «Lincoln» по кабине![]()
Монтаж проводов системы смазки «Lincoln» по шасси![]()
Установка задних фонарей![]()
Панель приборов с приборами. Щиток приборов левый![]()
Панель приборов с приборами. Щиток приборов средний![]()
Панель приборов с приборами. Щиток приборов правый![]()
Установка фар и подфарников
- Приспособления и дополнительные системы
- Кабина
![]()
Установка кабины![]()
Кабина. Установка приборных панелей и кронштейнов педалей![]()
Кабина. Установка дверей и стекол![]()
Кабина. Установка декоративных панелей и дверцы шкафа![]()
Дверь![]()
Окно раздвижное![]()
Петля двери![]()
Установка кожуха пола![]()
Установка стеклоочистителя![]()
Установка щетки и рычага стеклоочистителя![]()
Установка стеклоомывателя![]()
Установка сидений![]()
Установка отопителя кабины![]()
Отопитель кабины![]()
Отопитель дополнительный![]()
Установка салонного фильтра![]()
Привод управления заслонками отопителя![]()
Установка трубопроводов отопителя![]()
Установка трубопроводов отопителя![]()
Установка вентилятора кабины![]()
Вентилятор в сборе
- Оперение
- Платформа
- Опрокидывающий механизм
![]()
Установка цилиндров опрокидывающего механизма![]()
Цилиндр опрокидывающего механизма с подшипниками![]()
Цилиндр опрокидывающего механизма![]()
Установка трубопроводов опрокидывающего механизма Монтаж всасывающих и сливной гидролиний![]()
Установка трубопроводов опрокидывающего механизма. Монтаж напорных гидролиний![]()
Установка трубопроводов опрокидывающего механизма Монтаж гидролиний управления![]()
Блок управления![]()
Клапан![]()
Панель управления![]()
Клапан вспомогательный![]()
Клапан предохранительный![]()
Блок корпусов![]()
Установка насосов![]()
Установка масляного бака![]()
Бак масляный. Установка фильтров и заслонки![]()
Бак масляный. Установка заправочного клапана и нижней крышки![]()
Заслонка![]()
Установка выключателя
- Подшипники
- Номерной указатель
Рисунок 2.12.1 – Установка передних колес
Перечень сборочных единиц и деталей к рисунку 2.12.1
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | 7555-3101011-01 | 45 3637 2357 | Колесо с шиной в сборе | 2 | 2 | ||
| 2 | 7555-3101050 | 45 3637 2359 | Прижим переднего колеса | 20 | 20 | ||
| 3 | 342408 | 00 3424 0800 | Гайка колесная | 40 | 40 | ||
Рисунок 2.12.2 – Колесо с шиной в сборе
Перечень сборочных единиц и деталей к рисунку 2.12.2
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | 7555-3101012-01 | 45 3637 5607 | Колесо в сборе | 1 | 1 | ||
| 2 | 31-3114010-16 | 45 9167 3848 | Вентиль КГ-175 | 1 | 1 | ||
| 3 | 24.00-35 ФБел-150 | 25 2113 4541 | Шина бескамерная с уплотнительным кольцом | 1 | 1 | ||
Рисунок 2.12.3 – Колесо в сборе
Перечень сборочных единиц и деталей к рисунку 2.12.3
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | 7555-3101015-01 | 45 3637 5606 | Основание обода колеса | 1 | 1 | ||
| 2 | 7555-3101027-01 | 45 3637 6580 | Кольцо бортовое | 2 | 2 | ||
| 3 | 7555-3101035-10 | 45 3637 5605 | Кольцо посадочное | 1 | 1 | ||
| 4 | 7555-3101031-01 | 45 3637 5608 | Кольцо замочное | 1 | 1 | ||

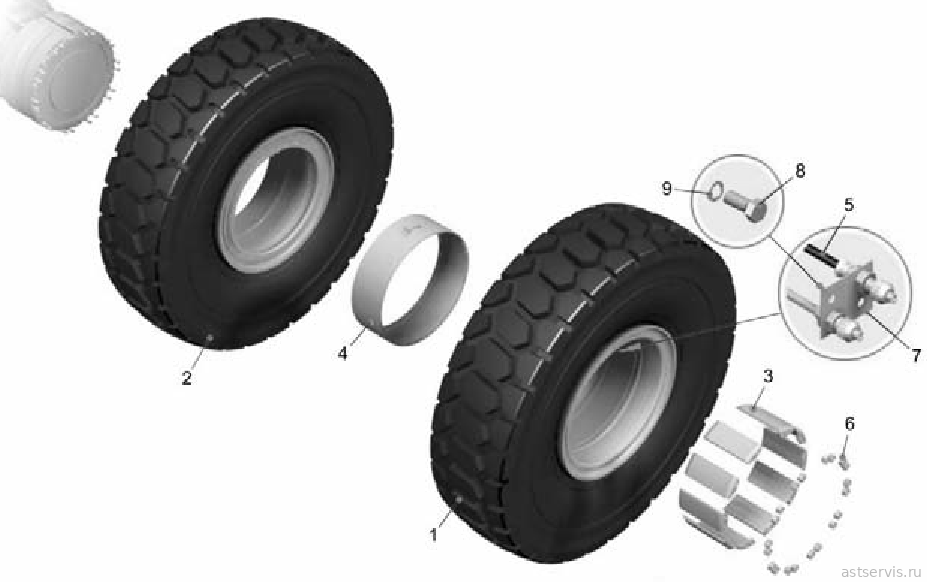

Рисунок 2.12.4 – Установка задних колес
Перечень сборочных единиц и деталей к рисунку 2.12.4
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | 7555-3101011-01 | 45 3637 2357 | Колесо с шиной в сборе | 2 | 2 | ||
| 2 | 7555-3101011 | 45 3637 2356 | Колесо с шиной в сборе | 2 | 2 | ||
| 3 | 7555-3101060 | 45 3637 2360 | Прижим заднего колеса | 20 | 20 | ||
| 4 | 7555-3101065 | 45 3637 2361 | Кольцо распорное задних колес | 2 | 2 | ||
| 5 | 32-3116010-01 | 45 9167 3434 | Удлинитель гибкий УГ12-580 | 2 | 2 | ||
| 6 | 342408 | 00 3424 0800 | Гайка колесная | 40 | 40 | ||
| 7 | 7555-3101072 | 45 3634 0349 | Пластина | 2 | 2 | ||
| 8 | 201493 | 45 9345 1555 | Болт | 4 | 4 | ||
| 9 | 252156 | 45 9816 6007 | Шайба | 4 | 4 | ||
Рисунок 2.12.5 – Колесо с шиной в сборе
Перечень сборочных единиц и деталей к рисунку 2.12.5
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | 7555-3101012-01 | 45 3637 5607 | Колесо в сборе | 1 | 1 | ||
| 2 | 31-3114010-13 | 45 9167 3369 | Вентиль КГ-240 | 1 | 1 | ||
| 3 | 24.00-35 ФБел-150 | 25 2113 4541 | Шина бескамерная с уплотнительным кольцом | 1 | 1 | ||
Написать
