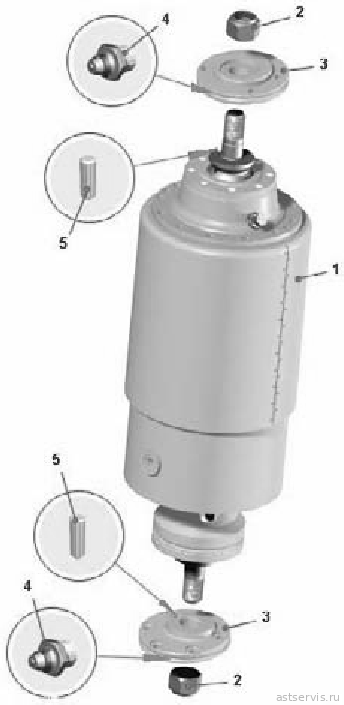

- Цилиндр подвески в сборе
- Цилиндр подвески

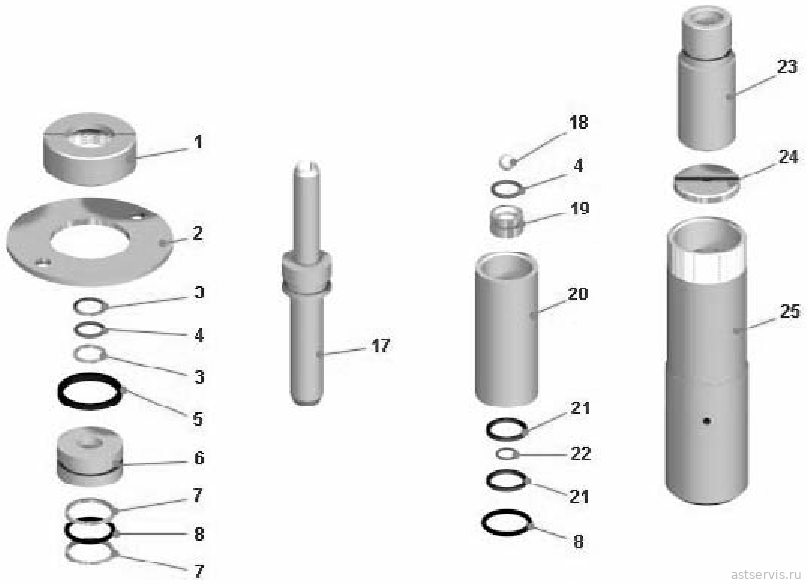

- Насос

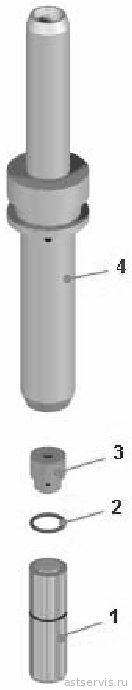

- Плунжер
- Клапан обратный
- Клапан предохранительный

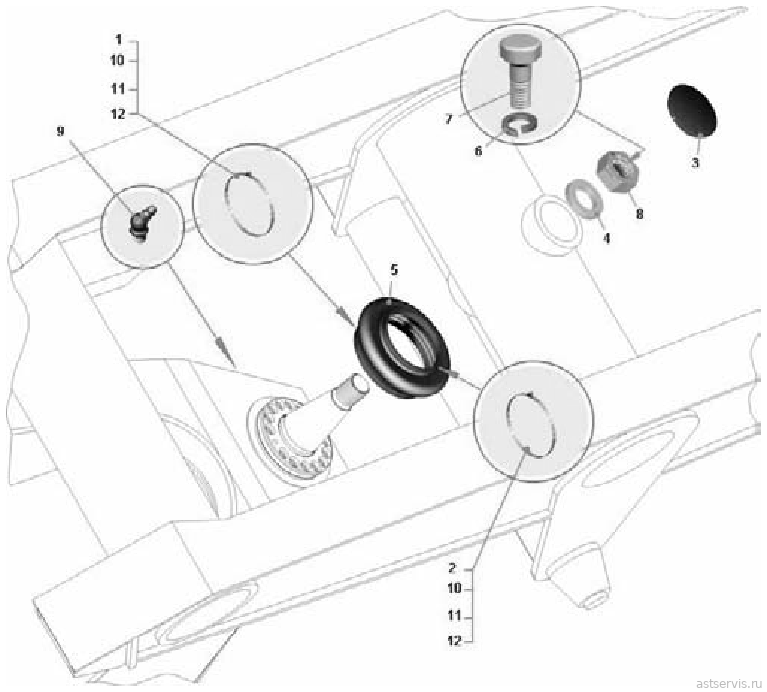

- Установка задней подвески. Установка центрального шарнира задней подвески
- Установка цилиндров задней подвески

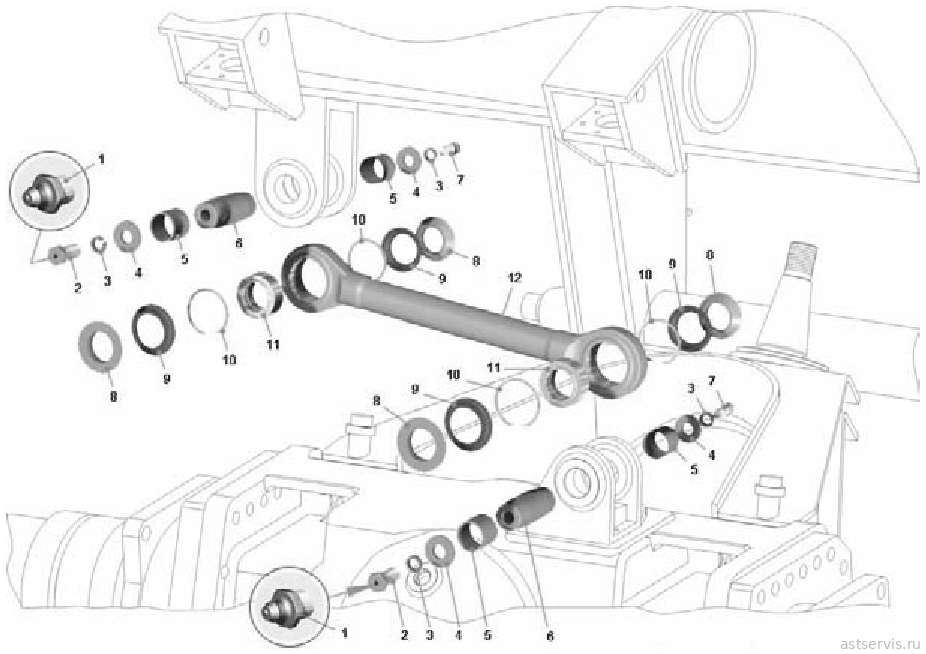

- Установка задней подвески. Установка поперечной штанги задней подвески

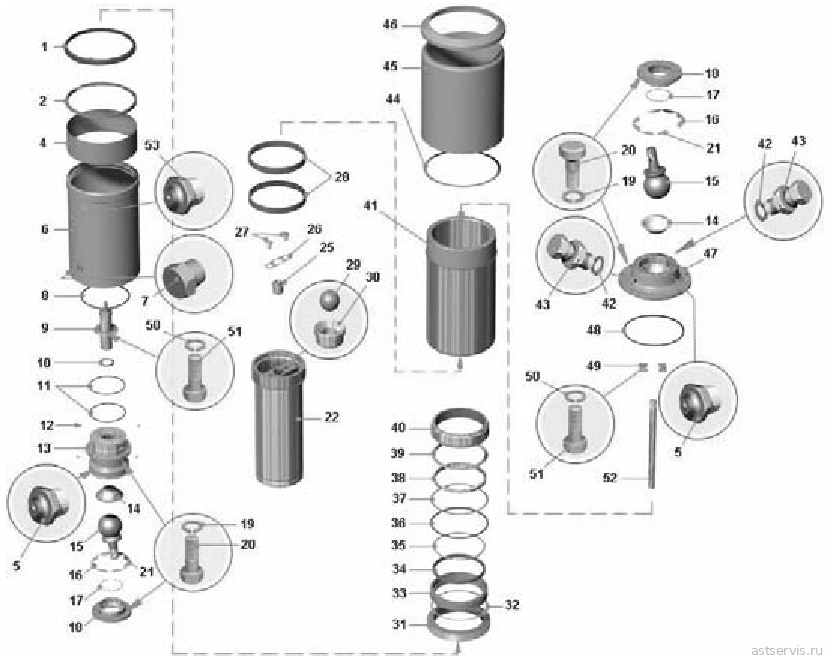

- Цилиндр подвески
- Цилиндр подвески
- Насос
Передняя ось
- Ось передняя со ступицами и тормозами. Установка поворотных кулаков и шкворней
- Ось передняя со ступицами и тормозами. Установка цилиндров поворота и поперечной тяги рулевой трапеции
- Ось передняя со ступицами и тормозами. Установка ступицы переднего колеса
- Ось передняя со ступицами и тормозами. Установка рабочих тормозных механизмов
- Подшипник
- Тяга рулевой трапеции
- Наконечник тяги
- Цилиндр поворота
- Ступица переднего колеса
Колеса и шины
- Установка передних колес
- Колесо с шиной в сборе
- Колесо в сборе
- Установка задних колес
- Колесо с шиной в сборе
Рулевое управление
- Установка рулевого управления
- Установка рулевого управления ,трубопроводы рулевого управления
- Установка рулевого управления , плита соединительная
- Установка рулевого управления , клапан-регулятор
- Вал карданный рулевого управления
- Кардан вала рулевого управления
- Фланец с подшипником
- Вал рулевого механизма
- Колонка рулевая с кронштейном
- Колонка рулевого управления
- Электродвигатель с насосом
- Фильтр
- Клапан-регулятор
Тормозные системы
- Монтаж гидропривода тормозов на самосвале БЕЛА3-7555В
- Монтаж гидропривода тормозов на самосвале БЕЛА3-7555В-06
- Автомат разгрузки насоса
- Блок управления
- Пневомогидроаккумулятор
- Клапан защитный двойной
- Кран управления стояночным тормозом
- Кран управления тормозами
- Кран управления тормозами
- Клапан двухмагистральный
- Фильтр
- Монтаж системы охлаждения тормозных механизмов
- Монтаж аппаратов и трубопроводов компрессора. Рисунок I
- Монтаж аппаратов и трубопроводов компрессора. Рисунок II
- Клапан предохранительный
- Противозамерзатель
- Клапан контрольного вывода
- Установка включателя тормоза-замедлителя
- Выключатель гидравлического тормоза
Электрооборудование
- Монтаж электрооборудования в кабине
- Подключение дополнительного отопителя
- Установка аккумуляторных батарей
- Установка щитка управления подогревателем двигателя
- Монтаж электрооборудования и проводов на шасси автомобиля
- Монтаж проводов системы смазки «Lincoln» по кабине
- Монтаж проводов системы смазки «Lincoln» по шасси
- Установка задних фонарей
- Панель приборов с приборами. Щиток приборов левый
- Панель приборов с приборами. Щиток приборов средний
- Панель приборов с приборами. Щиток приборов правый
- Установка фар и подфарников
Приспособления и дополнительные системы
- Установка системы пожаротушения
- Установка огнетушителя
- Установка инструментального ящика
- Установка противооткатных упоров
- Стопорение платформы
- Монтаж централизованной системы смазки, “Lincoln”
- Монтаж централизованной системы смазки, “Vogel”
Кабина
- Установка кабины
- Кабина. Установка приборных панелей и кронштейнов педалей
- Кабина. Установка дверей и стекол
- Кабина. Установка декоративных панелей и дверцы шкафа
- Дверь
- Окно раздвижное
- Петля двери
- Установка кожуха пола
- Установка стеклоочистителя
- Установка щетки и рычага стеклоочистителя
- Установка стеклоомывателя
- Установка сидений
- Установка отопителя кабины
- Отопитель кабины
- Отопитель дополнительный
- Установка салонного фильтра
- Привод управления заслонками отопителя
- Установка трубопроводов отопителя
- Установка трубопроводов отопителя
- Установка вентилятора кабины
- Вентилятор в сборе
Оперение
- Установка крыльев и заднего капота
- Установка переднего капота и лестниц
- Установка кронштейнов зеркал заднего вида
- Установка зеркал заднего вида
- Установка кожуха подогревателя
- Установка противосолнечного козырька
Платформа
- Установка платформы
- Установка брызговиков
- Установка камневыталкивателей
Опрокидывающий механизм
- Установка цилиндров опрокидывающего механизма
- Цилиндр опрокидывающего механизма с подшипниками
- Цилиндр опрокидывающего механизма
- Установка трубопроводов опрокидывающего механизма Монтаж всасывающих и сливной гидролиний
- Установка трубопроводов опрокидывающего механизма. Монтаж напорных гидролиний
- Установка трубопроводов опрокидывающего механизма Монтаж гидролиний управления
- Блок управления
- Клапан
- Панель управления
- Клапан вспомогательный
- Клапан предохранительный
- Блок корпусов
- Установка насосов
- Установка масляного бака
- Бак масляный. Установка фильтров и заслонки
- Бак масляный. Установка заправочного клапана и нижней крышки
- Заслонка
- Установка выключателя
Подшипники
- Подшипники
Номерной указатель
- Номерной указатель

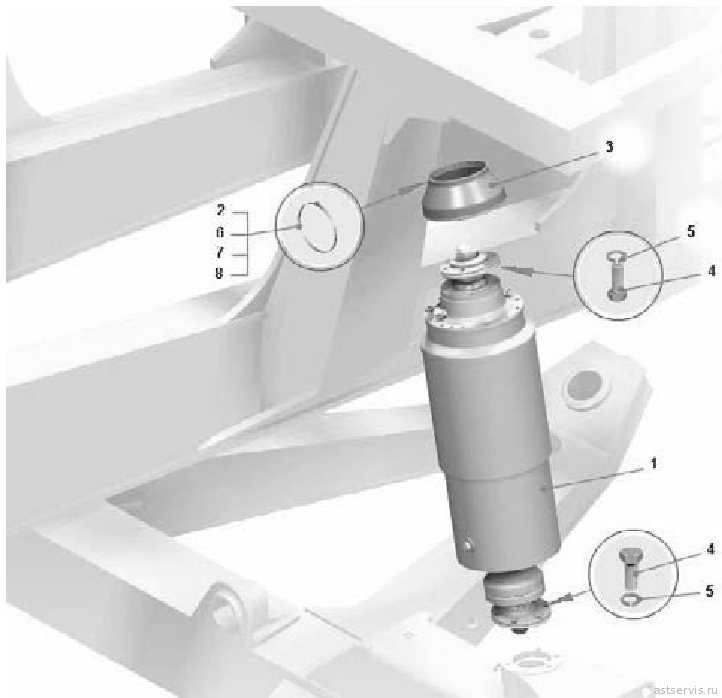

Рисунок 2.10.1 – Установка цилиндров передней подвески

Перечень сборочных единиц и деталей к рисунку 2.10.1

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-2907010-20	45 3634 3637	Цилиндр подвески	2	2	137 700 руб.
2	7545-2907600-10	45 3637 9370	Хомут	2	2
3	7545-2907532	45 3637 5339	Чехол	2	2	290 руб.
4	340446	45 9957 1105	Болт	24	24
5	252139	45 9816 6070	Шайба	24	24	20 руб. аналог: 5 руб.
6	250510	45 9553 1055	Гайка	2	2
7	252005	45 9811 1206	Шайба	2	2
8	340064	45 9957 1017	Болт	2	2

наверх ↑

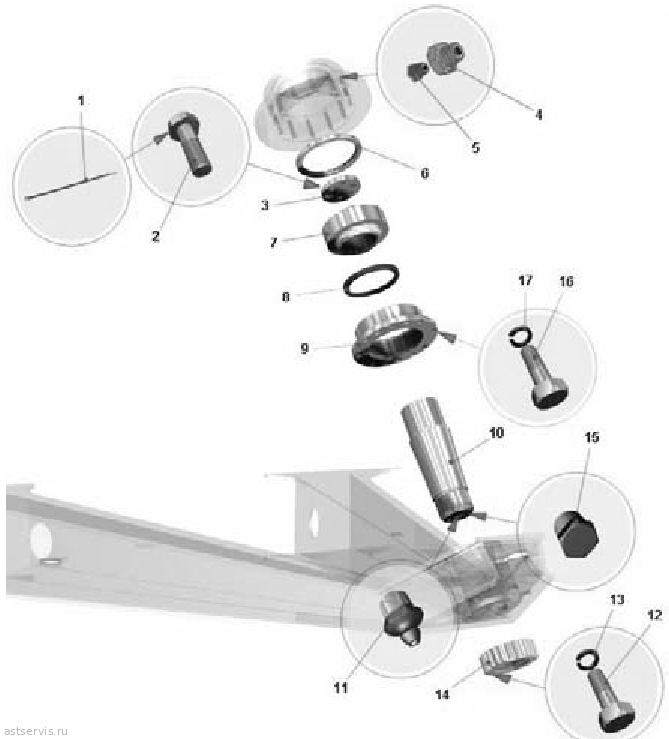

Рисунок 2.10.2 – Установка передней подвески. Центральный шарнир передней подвески

Перечень сборочных единиц и деталей к рисунку 2.10.2

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	258280	45 9871 1367	Шплинт	3	3
2	340642	45 9951 1693	Болт	6	6
3	7555-2909464-10	45 3637 7929	Диск упорный	1	1
4	344846	45 9981 6873	Штуцер	1	1
5	6422-3515006	45 3923 0004	Клапан предохранительный	1	1
6	7555-2909453	45 3637 3575	Кольцо упорное	1	1
7	2ШСЛ-90	45 4914 3837	Подшипник шарнирный	1	1
8	7555-2909450	45 3637 3556	Кольцо уплотнительное	1	1
9	7555-2909458-10	45 3637 7927	Обойма	1	1
10	7555-2909426-10	45 3637 7923	Палец	1	1
11	1.3 Ц6хр	45 9167 4008	Масленка	3	3
12	340276	45 9957 1057	Болт	2	2
13	252137	45 9816 6068	Шайба	2	2	20 руб.
14	7555-2909459	45 3637 3557	Гайка специальная	1	1
15	262541	45 9932 1301	Пробка	1	1
16	340378	45 9957 1095	Болт	12	12
17	252138	45 9816 6069	Шайба	12	12	20 руб.

наверх ↑

Рисунок 2.10.3 – Установка передней подвески. Установка поперечной штанги передней подвески

Перечень сборочных единиц и деталей к рисунку 2.10.3

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	340268	45 9957 1055	Болт	8	8
2	7545-2909099	45 3637 5678	Диск упорный	2	2
3	7545-2909072	45 3637 5695	Сальник	4	4	770 руб.
4	7555-2909066	45 3637 2245	Кольцо стопорное	4	4
5	GШСЛ-60	46 4913 3536	Подшипник шарнирный	2	2
6	7545-2919016	45 3637 7940	Штанга	1	1
7	7545-2909078	45 3637 5712	Палец	2	2
8	7548-8603196	45 3613 6789	Упор	2	2
9	7545-2909088	45 3637 5037	Болт специальный	2	2
10	1.3 Ц6хр	45 9167 4008	Масленка	3	3

наверх ↑

Рисунок 2.10.4 – Цилиндр подвески в сборе

Перечень сборочных единиц и деталей к рисунку 2.10.4

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (1) все в каталоге «Ремкомплекты БЕЛА3»
	7555-2907018-20		Комплект запчастей для цилиндра подвески	1 компл.		1 750 руб.
	016-020-25-2-3		Кольцо	2
	020-025-30-2-3		Кольцо	1
	024-030-36-2-3		Кольцо	2
	034-040-36-2-3		Кольцо	1
	050-060-58-2-3		Кольцо	1
	090-100-58-2-3		Кольцо	2
	150-160-46-2-3		Кольцо	2
	165-175-58-2-3		Кольцо	1
	175-180-36-2-3		Кольцо	1
	540-2917064-11		Кольцо уплотнительное	1
	549A-2907251		Шайба защитная буксы	2
	549A-2907263		Шайба защитная гильзы	2
	549A-2907336		Шайба защитная плунжера	2
	7545-2907080		Манжета штока	1		390 руб.
	7545-2907102		Кольцо	1
	7555-2917508		Кольцо	2
1	7555-2907020-30	45 3634 3186	Цилиндр подвески	1	1	по запросу
2	7555-2907520	45 3637 2237	Гайка самостопорящаяся	2	2	660 руб.
3	7545-2907444-11	45 3634 8054	Кронштейн цилиндра подвески	2	2
4	1.3 Ц6хр	45 9167 4008	Масленка	2	2
5	343570	45 9937 8063	Штифт	2	2

наверх ↑

Рисунок 2.10.5 – Цилиндр подвески

Перечень сборочных единиц и деталей к рисунку 2.10.5

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7545-2907102	45 3637 5352	Кольцо грязесъемное	1	1
2	7545-2907104-10	45 3637 6862	Лента	1	1
4	7545-2907109	45 3637 5349	Вставка	1	1
5	367116	45 3114 5398	Клапан предохранительный	2	2
6	7545-2907105-10	45 3637 6859	Кожух	1	1
7	344379	45 9981 6018	Пробка	2	2
8	150-160-46-2-2	25 3111 3313	Кольцо	1	1
9	7545-2907240	45 3637 5344	Насос	1	1	7 810 руб.
10	050-060-58-2-2	25 3111 3351	Кольцо	1	1
11	090-100-58-2-2	25 3111 3365	Кольцо	2	2
12	7519-2907142	45 3633 2962	Фильтр	4	4
13	7545-2907127-20	45 3634 3181	Крышка нижняя	1	1
14	7555-2917427	45 3637 7278	Вкладыш	2	2	910 руб.
15	7555-2917500	45 3637 7277	Опора шаровая	2	2	по запросу
16	7555-2907433	45 3637 2231	Прокладка регулировочная	12	12
17	7555-2917508	45 3637 7279	Кольцо	2	2
18	7555-2917432	45 3637 7280	Крышка	2	2
19	252137	45 9816 6068	Шайба	40	40	20 руб.
20	340279	45 9957 1062	Болт	40	40
21	7555-2907434	45 3637 2232	Прокладка регулировочная	12	12
22	7545-2907056	45 3637 5338	Шток	1	1
23	201454	45 9346 1520	Болт	4	4
24	252135	45 9816 6046	Шайба	4	4
25	7555-2907156	45 3637 2215	Корпус клапана отбоя амортизатора	1	1
26	7545-2907197	45 3637 5363	Шайба стопорная	1	1
27	7545-2907186	45 3637 5345	Пробка клапана сжатия	2	2
28	7545-2907061	45 3637 5426	Букса	2	2
29	11,112-60+_100	46 9116 7361	Шарик	2	2
30	7545-2907184	45 3637 5346	Седло клапана сжатия	2	2
31	7545-2907087	45 3637 5367	Гайка прижимная	1	1
32	175-180-36-2-2	25 3111 3233	Кольцо	1	1
33	7545-2907079	45 3637 5364	Кольцо манжеты	1	1
34	7545-2907080	45 3637 5371	Манжета штока	1	1	390 руб.
35	540-2917064-11	45 3611 6309	Кольцо	1	1
36	7545-2907088	45 3637 5377	Прокладка регулировочная	4	4
37	7545-2907085	45 3637 5379	Кольцо нажимное	1	1
38	7545-2907086	45 3637 5374	Пружина	1	1
39	7545-2907083	45 3637 6891	Кольцо упорное	1	1
40	7545-2907076	45 3637 5358	Направляющая штока с буксой	1	1
41	7545-2907036	45 3637 5335	Труба основного цилиндра	1	1
42	540-2917362	45 3613 1455	Прокладка	5	5
43	540-2917360-01	45 3613 1453	Клапан заправочный	2	2	340 руб.
44	7545-2907380-10	45 3637 6855	Кольцо	1	1
45	7545-2907382-10	45 3637 6854	Чехол защитный	1	1
46	7545-2907381-10	45 3637 6856	Уплотнитель	1	1
47	7545-2907126-20	45 3634 3182	Крышка верхняя	1	1
48	165-175-58-2-2	25 3111 3382	Кольцо	1	1
49	7519-2907328	45 3633 4742	Фланец	2	2
50	252136	45 9816 6067	Шайба	4	4
51	201495	45 9346 1557	Болт	4	4
52	7545-2907327	45 3637 5343	Шток амортизатора	1	1
53	549А-2907355	45 3619 1889	Клапан предохранительный	1	1

наверх ↑

Рисунок 2.10.6 – Насос

Перечень сборочных единиц и деталей к рисунку 2.10.6

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	549А-2907259	45 3619 0342	Гайка накидная	1	1
2	7545-2907339	45 3637 5378	Шайба	1	1
3	549А-2907251	45 3619 0215	Шайба	2	2
4	016-020-25-2-2	25 3111 3064	Кольцо	2	2
5	034-040-36-2-2	25 3111 3152	Кольцо	1	1
6	549А-2907250	45 3619 0381	Букса направляющая	1	1
7	549А-2907336	45 3619 0217	Шайба защитная	2	2
8	024-030-36-2-2	25 3111 3143	Кольцо	2	2
17	549А-2907330	45 3619 1886	Плунжер насоса	1	1
18	9,525-60+50	46 9116 6661	Шарик	1	1
19	549А-2907310	45 3619 0343	Седло шарика	1	1
20	549А-2907260	45 3619 1880	Стакан	1	1
21	549А-2907263	45 3619 0216	Шайба защитная гильзы	2	2
22	020-025-30-2-2	25 3111 3101	Кольцо	1	1
23	549А-2907262	45 2619 0383	Гильза	1	1
24	549А-2907318	45 3619 0344	Шайба	1	1
25	549А-2907244	45 3619 0380	Корпус	1	1

наверх ↑

Рисунок 2.10.7 – Плунжер

Перечень сборочных единиц и деталей к рисунку 2.10.7

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	549А-2907276	45 3619 1881	Клапан обратный	1	1
2	010-014-25-2-2	25 3111 3057	Кольцо	1	1
3	549А-2907346	45 3619 6893	Втулка	1	1
4	549А-2907332	45 3619 0098	Плунжер	1	1

наверх ↑

Рисунок 2.10.8 – Клапан обратный

Перечень сборочных единиц и деталей к рисунку 2.10.8

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	540-2917378	45 3613 1464	Гайка	1	1
2	540-2917376-Б	45 3613 1462	Пружина	1	1
3	549А-2907280	45 3619 1882	Корпус клапана	1	1
4	549А-2907281	45 3619 1883	Клапан	1	1

наверх ↑

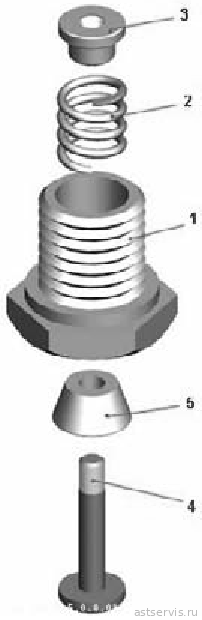

Рисунок 2.10.9 – Клапан предохранительный

Перечень сборочных единиц и деталей к рисунку 2.10.9

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	549А-2907356	45 3619 1890	Корпус	1	1
2	549А-2907357	45 3619 1891	Пружина	1	1
3	549А-2907358	45 3619 1892	Гайка	1	1
4	549А-2907359	45 3619 1893	Стержень	1	1
5	540-2917374	45 3613 1460	Конус уплотнительный	1	1

наверх ↑

Рисунок 2.10.10 – Установка задней подвески. Установка центрального шарнира задней подвески

Перечень сборочных единиц и деталей к рисунку 2.10.10

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-2919731-10	45 3627 9372	Хомут	1	1
2	7555-2919730-10	45 3637 9371	Хомут	1	1
3	7555-2919274	45 3637 3573	Заглушка кронштейна	1	1
4	7555-2919334-20	45 3637 3581	Диск упорный	1	1
5	7545-2919640	45 3637 5718	Чехол защитный	1	1
6	252136	45 9816 6067	Шайба	1	1
7	340178	45 9957 1034	Болт	1	1
8	342421	45 9957 4043	Гайка	1	1	1 200 руб.
9	2.3.45 Ц6хр	45 9167 5006	Масленка	3	3
10	250510	45 9553 1055	Гайка	4	4
11	340064	45 9957 1017	Болт	4	4
12	252005	45 9811 1206	Шайба	4	4

наверх ↑

Рисунок 2.10.11 – Установка цилиндров задней подвески

Перечень сборочных единиц и деталей к рисунку 2.10.11

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-2917010	45 3634 0338	Цилиндр подвески	1	1
3	7555-2907520	45 3637 2237	Гайка самостопорящаяся	2	2	660 руб.
4	7545-2907600-10	45 3637 9370	Хомут	2	2
5	7545-2907532	45 3637 5339	Чехол	2	2	290 руб.
6	202123	45 9346 1690	Болт	12	12
7	252139	45 9816 6070	Шайба	12	12	20 руб. аналог: 5 руб.
8	343570	45 9937 8063	Штифт	2	2
9	1.3 Ц6хр	45 9167 4008	Масленка	2	2
10	250510	45 9553 1055	Гайка	4	4
11	252005	45 9811 1206	Шайба	4	4
12	340064	45 9957 1017	Болт	4	4

наверх ↑

Рисунок 2.10.12 – Установка задней подвески. Установка поперечной штанги задней подвески

Перечень сборочных единиц и деталей к рисунку 2.10.12

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	2.3.45 Ц6хр	45 9167 5006	Масленка	3	3
2	7523-2919449	45 3637 1726	Болт	2	2	220 руб.
3	252143	45 9816 6054	Шайба	4	4
4	7523-2919160	45 3637 1724	Пластина	4	4	120 руб.
5	7523-2919158	45 3637 1723	Втулка	4	4	340 руб.
6	7523-2919078	45 3637 1722	Палец штанги	2	2	1 490 руб.
7	340748	45 9957 1147	Болт	2	2	140 руб.
8	7545-2919455	45 3637 6344	Кольцо распорное	4	4
9	7545-2919072	45 3637 5695	Сальник штанги	4	4
10	7555-2909066	45 3637 2245	Кольцо стопорное	4	4
11	GШСЛ-60	46 4913 3536	Подшипник шарнирный	2	2
12	7545-2919016	45 3637 7940	Штанга	1	1

наверх ↑

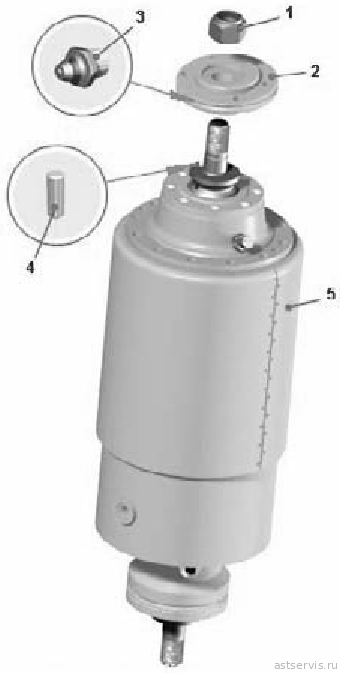

Рисунок 2.10.13 – Цилиндр подвески

Перечень сборочных единиц и деталей к рисунку 2.10.13

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (1) все в каталоге «Ремкомплекты БЕЛА3»
	7555-2917018-10		Комплект запчастей для цилиндра подвески	1 компл.
	016-020-25-2-3		Кольцо	2
	020-025-30-2-3		Кольцо
				1
	024-030-36-2-3		Кольцо	2
	034-040-36-2-3		Кольцо	1
	050-060-58-2-3		Кольцо	1
	140-150-58-2-3		Кольцо	2
	190-200-58-2-3		Кольцо	1
	215-225-58-2-3		Кольцо	1
	220-230-58-2-3		Кольцо	1
	549A-2907251		Шайба защитная буксы	2
	549A-2907263		Шайба защитная гильзы	2
	549A-2907336		Шайба защитная плунжера	1
	7555-2907080-01		Манжета	1
	7555-2907082-01		Кольцо распорное	1		по запросу
	7555-2917102		Кольцо грязесъёмное	1
	7555-2917104		Лента СТх840х10,5х 8,5	1
	7555-2917508		Кольцо	2
1	7555-2907520	45 3637 2237	Гайка самостопорящаяся	1	1	660 руб.
2	7555-2917492-01	45 3634 8055	Фланец	1	1
3	1.3 Ц6хр	45 9167 4008	Масленка	1	1
4	343570	45 9937 8063	Штифт	1	1
5	7555-2917020-10	45 3637 7273	Цилиндр подвески	1	1	156 600 руб.

наверх ↑

Рисунок 2.10.14 – Цилиндр подвески

Перечень сборочных единиц и деталей к рисунку 2.10.14

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-2917102	45 3637 6873	Кольцо грязесъемное	1	1
2	7555-2917104	45 3637 6883	Лента	1	1
4	7555-2907109	45 3837 4204	Вставка	1	1
5	367116	45 3114 5398	Клапан предохранительный	2	2
6	7555-2917105-10	45 3634 5924	Кожух	1	1
7	344379	45 9981 6018	Пробка	2	2
8	190-200-58-2-2	25 3111 3387	Кольцо	1	1
9	549А-2907240	45 3619 1879	Насос	1	1	7 810 руб.
10	050-060-58-2-2	25 3111 3351	Кольцо	1	1
11	140-150-58-2-2	25 3111 3376	Кольцо	2	2
12	7519-2907142	45 3633 2962	Фильтр	4	4
13	7555-2917127-10	45 3637 7285	Крышка нижняя	1	1	7 900 руб.
14	7555-2917427	45 3637 7278	Вкладыш	2	2	910 руб.
15	7555-2917500	45 3637 7277	Опора шаровая	2	2	по запросу
16	7555-2907433	45 3637 2231	Прокладка регулировочная	12	12
17	7555-2917508	45 3637 7279	Кольцо	2	2
18	7555-2917432	45 3637 7280	Крышка	2	2
19	252137	45 9816 6068	Шайба	40	40	20 руб.
20	340279	45 9957 1062	Болт	40	40
21	7555-2907434	45 3637 2232	Прокладка регулировочная	12	12
22	7555-2917056	45 3637 6864	Шток	1	1
25	7555-2907156	45 3637 2215	Корпус клапана отбоя амортизатора	1	1
26	7545-2907197	45 3637 5383	Шайба стопорная	1	1
27	7545-2907186	45 3637 5345	Пробка клапана сжатия	2	2
28	7555-2917061	45 3637 6867	Букса направляющая поршня	2	2
29	11,113-60+100	46 9115 7362	Шарик	2	2
30	7545-2907184	45 3637 5346	Седло клапана сжатия	2	2
31	7555-2917087	45 3637 6882	Гайка прижимная	1	1
32	220-230-58-2-2	25 3111 3394	Кольцо	1	1
33	7555-2917079	45 3637 6874	Кольцо манжеты	1	1
34	7555-2907080	45 3637 2203	Манжета штока	1	1	по запросу
35	7555-2907082	45 3637 2204	Кольцо распорное	1	1
36	7555-2917088	45 3637 6870	Прокладка регулировочная	4	4
37	7555-2917085	45 3637 6868	Кольцо нажимное	1	1
38	7555-2917086	45 3637 6869	Пружина	1	1
39	7555-2917083	45 3637 6879	Кольцо упорное	1	1
40	7555-2917076	45 3637 6888	Направляющая штока с буксой	1	1
41	7555-2917036	45 3637 6833	Труба основного цилиндра	1	1
42	540-2917362	45 3613 1455	Прокладка	5	5
43	540-2917360-01	45 3613 1453	Клапан заправочный	2	2	340 руб.
44	7555-2917380	45 3637 6884	Кольцо	1	1
45	7555-2917382	45 3637 6886	Чехол защитный	1	1
46	7555-2917381	45 3637 6885	Уплотнитель	1	1
47	7555-2917126-10	45 3637 7286	Крышка верхняя	1	1
48	215-225-58-2-2	25 3111 3393	Кольцо	1	1
49	7519-2907328	45 3633 4742	Фланец	2	2
50	252136	45 9816 6067	Шайба	6	6
51	201495	45 9346 1557	Болт	6	6
52	7555-2917327-10	45 3637 6871	Шток	1	1
53	549А-2907355	45 3619 1889	Клапан предохранительный	1	1

наверх ↑

Рисунок 2.10.15 – Насос

Перечень сборочных единиц и деталей к рисунку 2.10.15

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	549А-2907259	45 3619 0342	Гайка накидная	1	1
2	549Б-2907339	45 3619 1888	Шайба	1	1
3	549А-2907251	45 3619 0215	Шайба	2	2
4	016-020-25-2-2	25 3111 3064	Кольцо	2	2
5	034-040-36-2-2	25 3111 3152	Кольцо	1	1
6	549А-2907250	45 3619 0381	Букса направляющая	1	1
7	549А-2907336	45 3619 0217	Шайба защитная	2	2
8	024-030-36-2-2	25 3111 3143	Кольцо	2	2
17	549А-2907330	45 3619 1886	Плунжер насоса	1	1
18	9,525-60+50	46 9116 6661	Шарик	1	1
19	549А-2907310	45 3619 0343	Седло шарика	1	1
20	549А-2907260	45 3619 1880	Стакан	1	1
21	549А-2907263	45 3619 0216	Шайба защитная гильзы	2	2
22	020-025-30-2-2	25 3111 3101	Кольцо	1	1
23	549А-2907262	45 2619 0383	Гильза	1	1
24	549А-2907318	45 3619 0344	Шайба	1	1
25	549А-2907244	45 3619 0380	Корпус	1	1

наверх ↑

← Содержание каталога | 2.9. Рама | 2.11. Передняя ось →

Каталог БЕЛА3-7555В. 2.10. Подвеска

Рисунок 2.10.1 – Установка цилиндров передней подвески

Рисунок 2.10.2 – Установка передней подвески. Центральный шарнир передней подвески

Рисунок 2.10.3 – Установка передней подвески. Установка поперечной штанги передней подвески

Рисунок 2.10.4 – Цилиндр подвески в сборе

Рисунок 2.10.5 – Цилиндр подвески

Рисунок 2.10.6 – Насос

Рисунок 2.10.7 – Плунжер

Рисунок 2.10.8 – Клапан обратный

Рисунок 2.10.9 – Клапан предохранительный

Рисунок 2.10.10 – Установка задней подвески. Установка центрального шарнира задней подвески

Рисунок 2.10.11 – Установка цилиндров задней подвески

Рисунок 2.10.12 – Установка задней подвески. Установка поперечной штанги задней подвески

Рисунок 2.10.13 – Цилиндр подвески

Рисунок 2.10.14 – Цилиндр подвески

Рисунок 2.10.15 – Насос

ООО АСТ76

Навигация

Категории

Контакты
