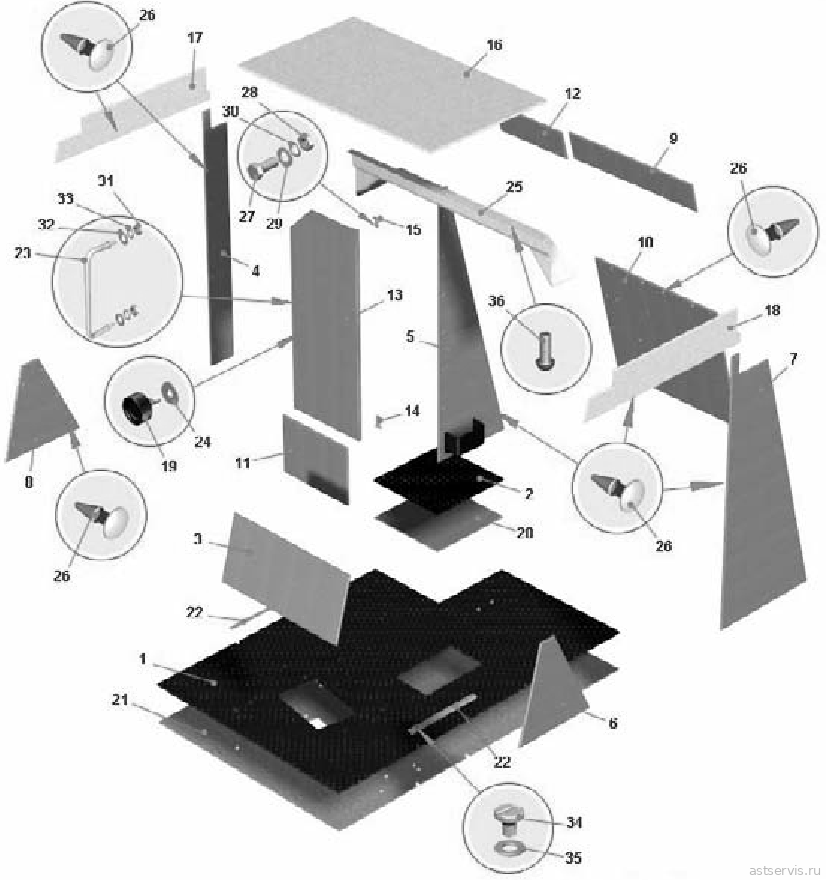

- Кабина. Установка декоративных панелей и дверцы шкафа

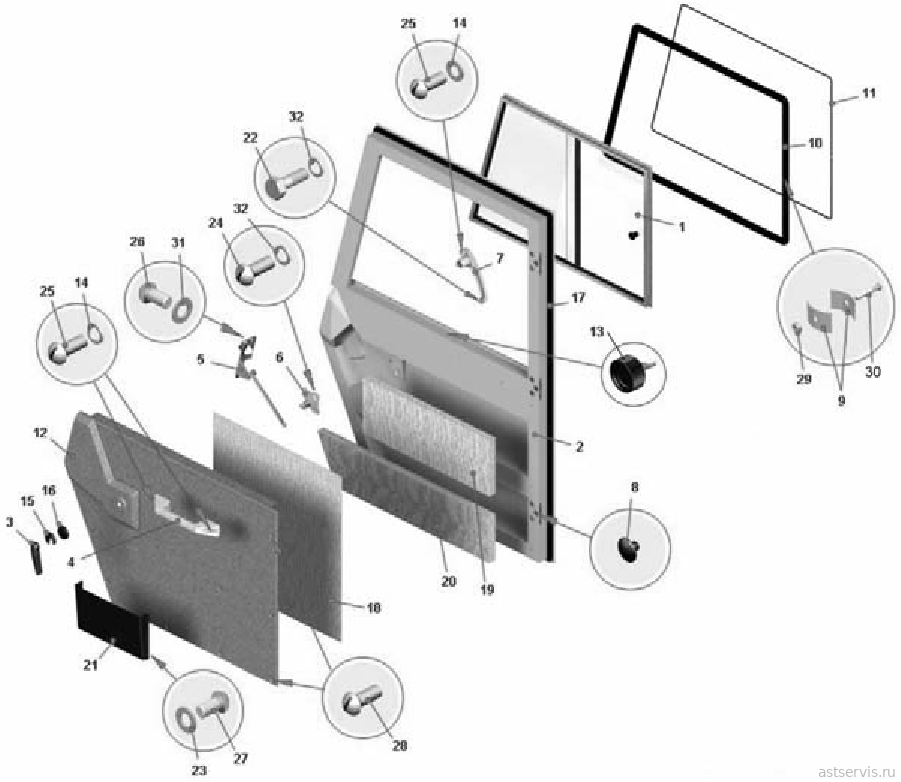

- Дверь

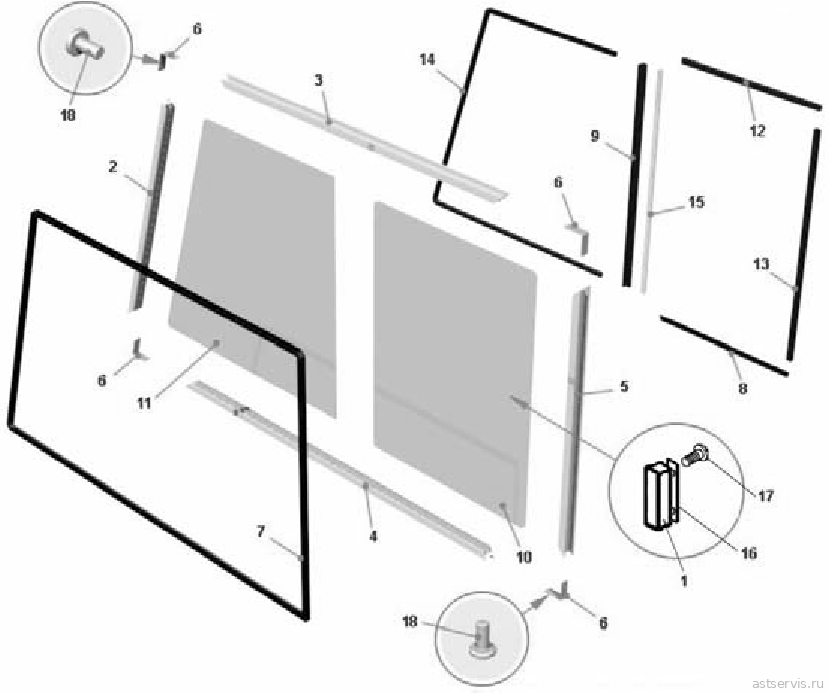

- Окно раздвижное
- Петля двери

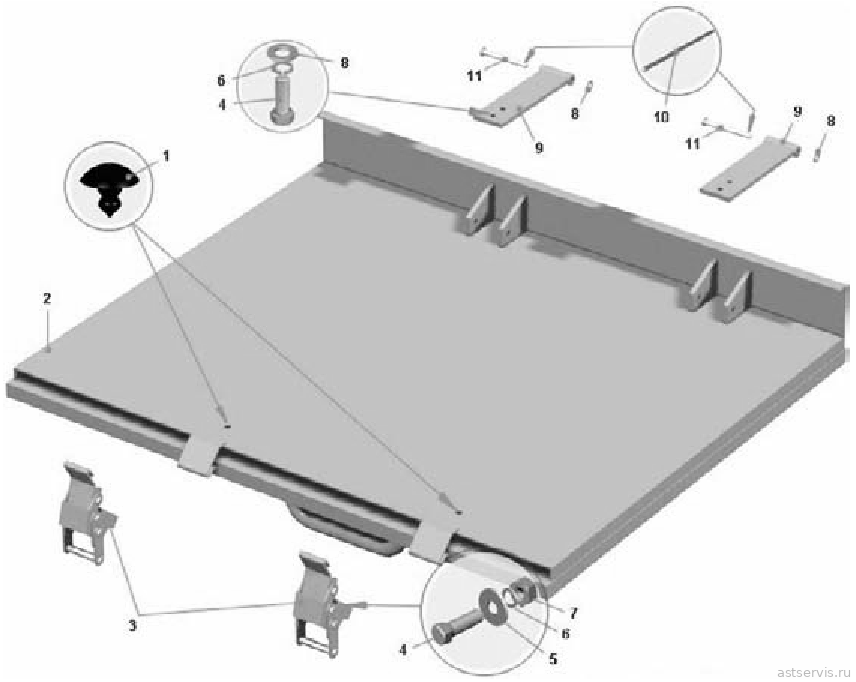

- Установка кожуха пола

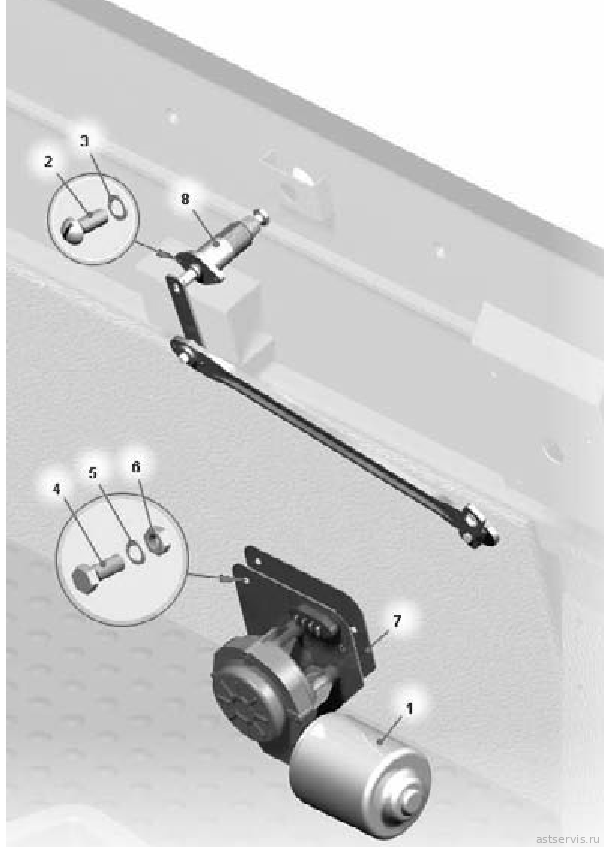

- Установка стеклоочистителя
- Установка щетки и рычага стеклоочистителя

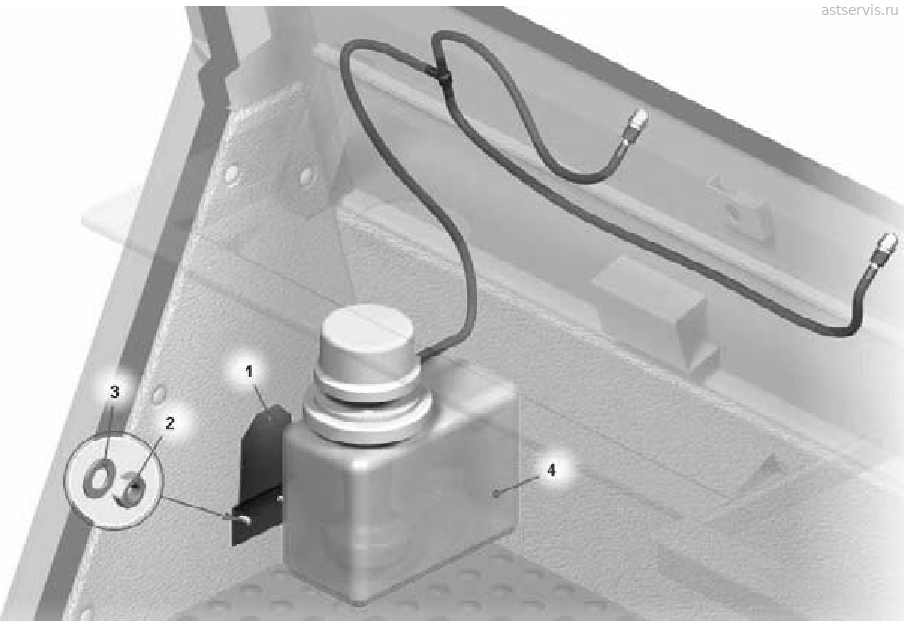

- Установка стеклоомывателя

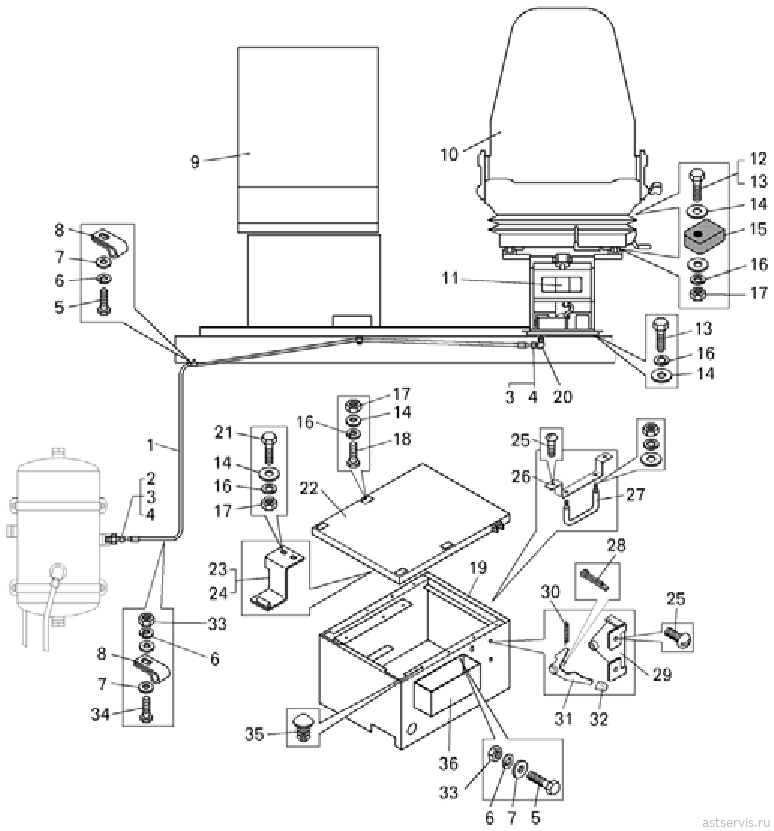

- Установка сидений

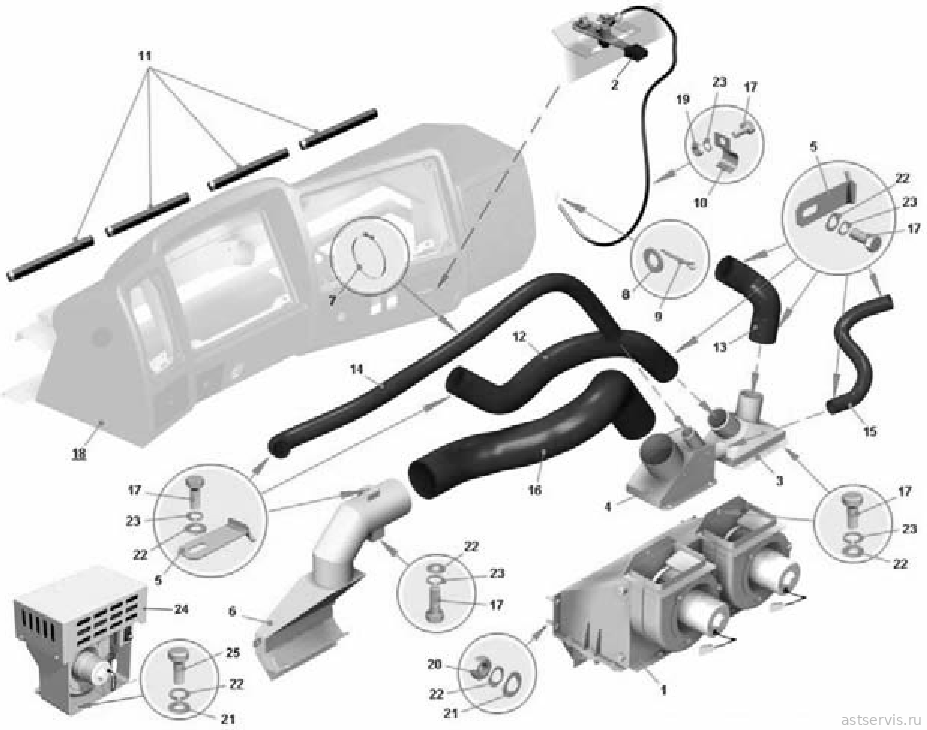

- Установка отопителя кабины
- Отопитель кабины

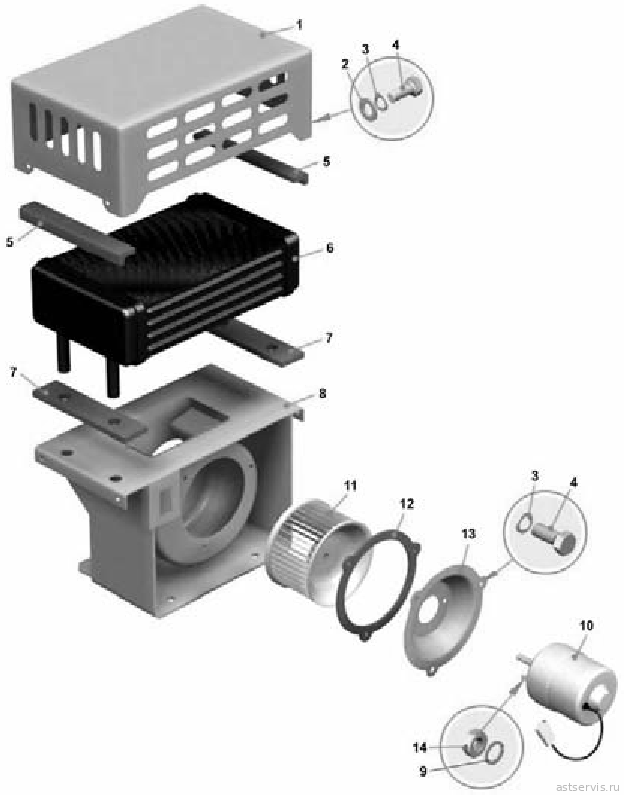

- Отопитель дополнительный

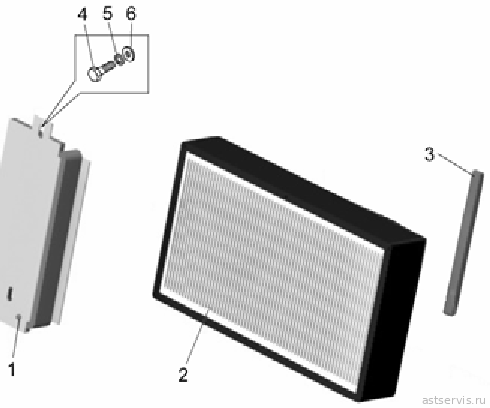

- Установка салонного фильтра

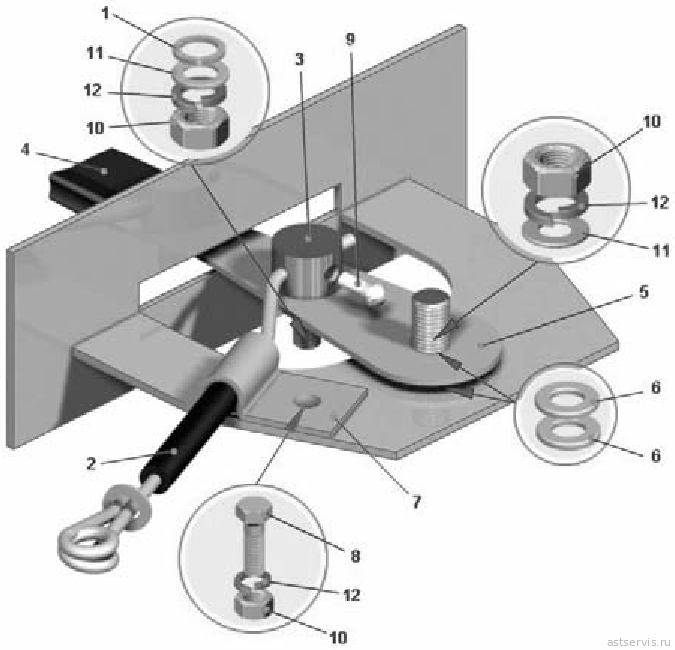

- Привод управления заслонками отопителя

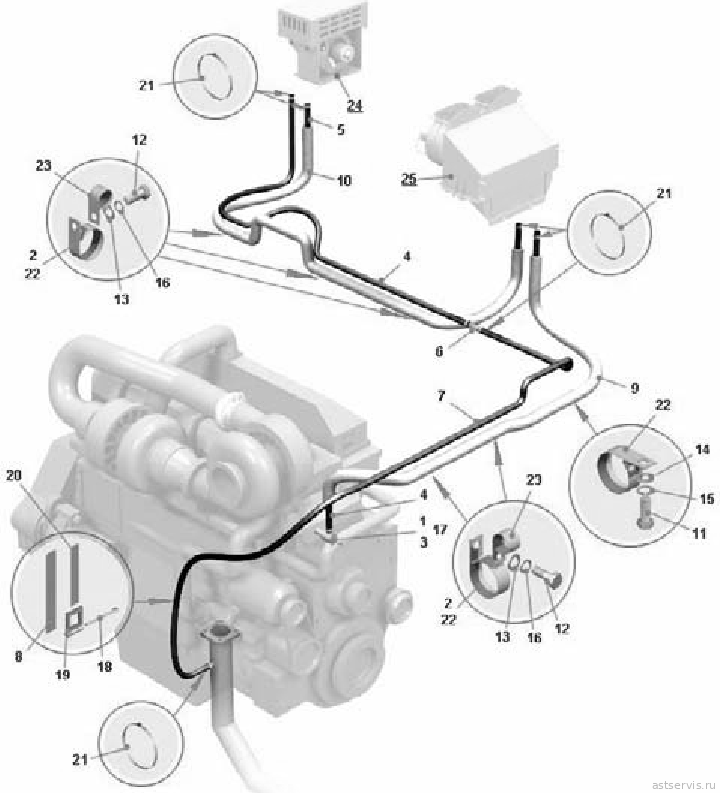

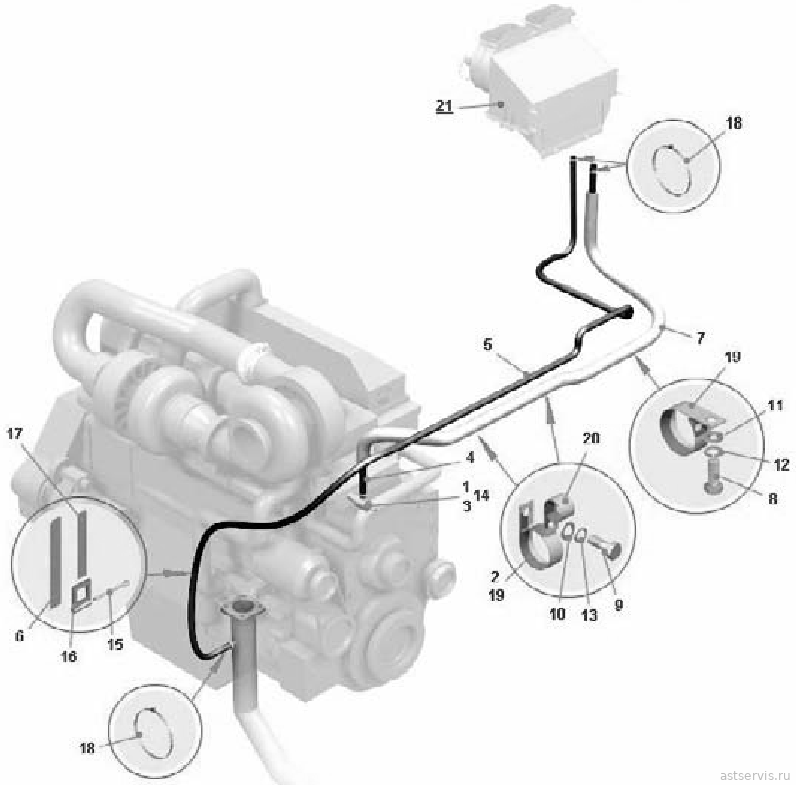

- Установка трубопроводов отопителя
- Установка трубопроводов отопителя

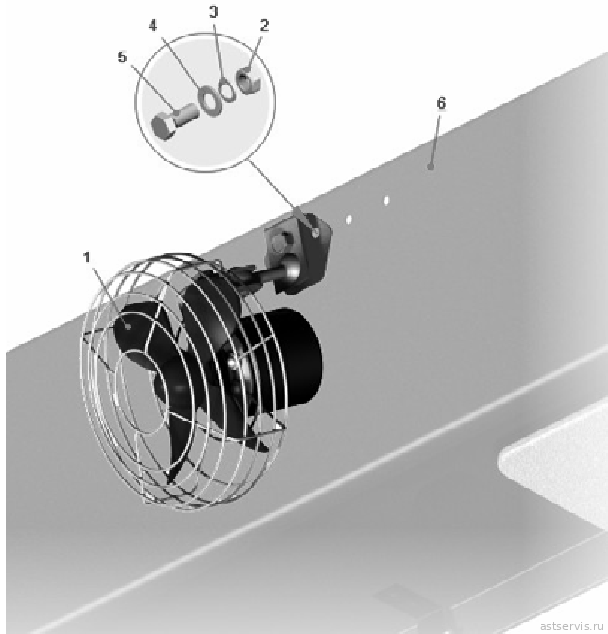

- Установка вентилятора кабины

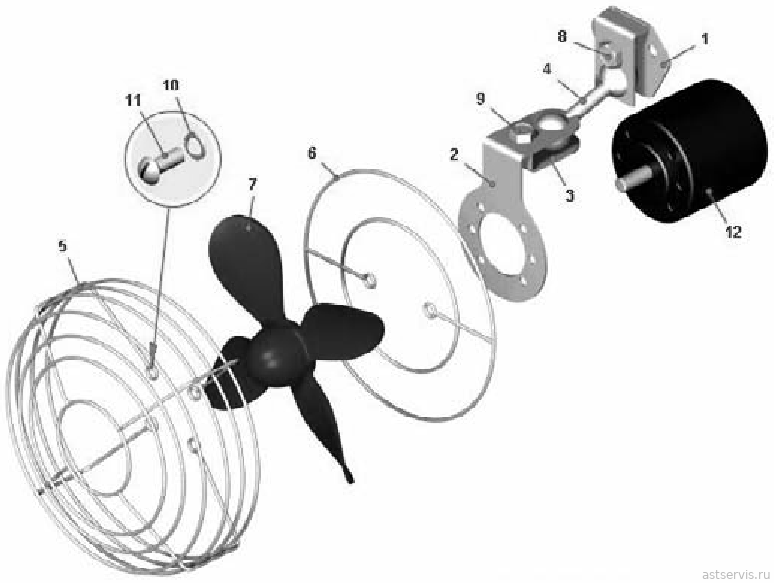

- Вентилятор в сборе
Оперение
- Установка крыльев и заднего капота
- Установка переднего капота и лестниц
- Установка кронштейнов зеркал заднего вида
- Установка зеркал заднего вида
- Установка кожуха подогревателя
- Установка противосолнечного козырька
Платформа
- Установка платформы
- Установка брызговиков
- Установка камневыталкивателей
Опрокидывающий механизм
- Установка цилиндров опрокидывающего механизма
- Цилиндр опрокидывающего механизма с подшипниками
- Цилиндр опрокидывающего механизма
- Установка трубопроводов опрокидывающего механизма Монтаж всасывающих и сливной гидролиний
- Установка трубопроводов опрокидывающего механизма. Монтаж напорных гидролиний
- Установка трубопроводов опрокидывающего механизма Монтаж гидролиний управления
- Блок управления
- Клапан
- Панель управления
- Клапан вспомогательный
- Клапан предохранительный
- Блок корпусов
- Установка насосов
- Установка масляного бака
- Бак масляный. Установка фильтров и заслонки
- Бак масляный. Установка заправочного клапана и нижней крышки
- Заслонка
- Установка выключателя
Подшипники
- Подшипники
Номерной указатель
- Номерной указатель

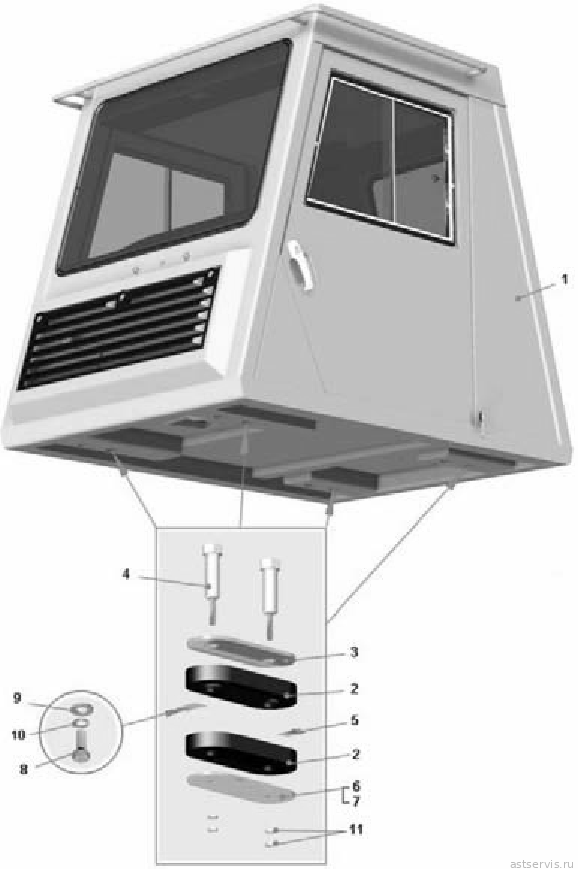

Рисунок 2.17.1 – Установка кабины

Перечень сборочных единиц и деталей к рисунку 2.17.1

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7545-5000012-40	45 3634 5087	Кабина	1	—
1	7555В-5000012-10	45 3634 6434	Кабина	—	1
2	7555А-5001081	45 3937 7427	Подушка опоры кабины	8	8
3	7555А-5001136	45 3937 7439	Пластина верхняя	4	4
4	7555А-5001095	45 3937 7433	Болт крепления кабины	8	8
5	7555-5001097	45 3637 2579	Кронштейн	8	8
6	7555А-5001138	45 3937 7437	Пластина	3	3
7	7528-5001138	45 3634 1329	Пластина	1	1
8	201456	45 9346 1522	Болт	8	8	30 руб.
9	252005	45 9811 1206	Шайба	8	8
10	252155	45 9816 6006	Шайба	8	8
11	342371	45 9957 4029	Гайка	16	16

наверх ↑

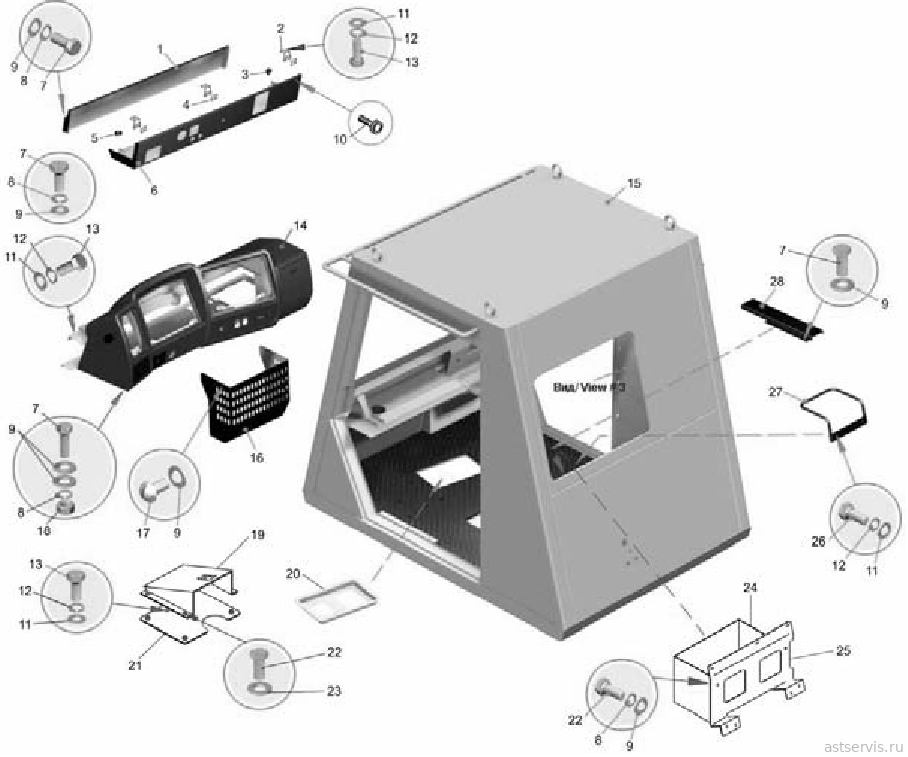

Рисунок 2.17.2 – Кабина. Установка приборных панелей и кронштейнов педалей

Перечень сборочных единиц и деталей к рисунку 2.17.2

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7545-5325278	45 3637 5306	Панель передняя	1	1
2	7555-5325386	45 3637 2667	Кронштейн	3	3
3	7545-5325274	45 3637 5288	Ограничитель	1	1
4	75481-5325406	45 3614 5260	Прокладка	4	4
5	7545-5325275	45 3637 5289	Ограничитель	1	1
6	7555В-5325250	45 3634 9724	Панель приборов верхняя	1	1
7	201418	45 9346 1504	Болт М6х16	45	45
8	252134	45 9816 6045	Шайба 6Т	34	34
9	252037	45 9811 1255	Шайба 6	41	41
10	549-6103370	45 3619 8276	Фиксатор подвижного стекла	3	3
11	252005	45 9811 1206	Шайба 8	25	25
12	252135	45 9816 6046	Шайба 8Т	25	25
13	201454	45 9346 1520	Болт М8х16	16	16
14	7555А-5325440-30	45 3635 0615	Панель приборов	1	1
15	7545-5000024-40	45 3634 5088	Кабина	1	1
16	7545-5301153-20	45 3634 5068	Кожух передка	1	1
17	220105	45 9432 1109	Винт М6х16	5	5
18	250508	45 9553 1054	Гайка М6-6Н	8	8
19	7545-5109160	45 3637 5270	Опорная площадка	1	1
20	7545-5109070	45 3634 1401	Кронштейн	1	—
20	75481-5109070	45 3614 8683	Кронштейн	—	1
21	7545-5109040	45 3634 0969	Пластина	1	1
22	201420	45 9346 1506	Болт М6х20	6	6
23	252004	45 9811 1205	Шайба 6	8	8
24	75131-5607064	45 3646 2219	Ящик водителя	1	1
25	75131-5607080	45 3646 2220	Опора	1	1
26	201458	45 9346 1524	Болт М8х25	13	13
27	7545-6804210	45 3637 9161	Ограничитель	1	1
28	7545-5109150-10	45 3634 1403	Кожух	1	1

наверх ↑

Рисунок 2.17.3 – Кабина. Установка дверей и стекол

Перечень сборочных единиц и деталей к рисунку 2.17.3

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7545-6100010-10	45 3634 4422	Дверь правая	1	1
2	7545-6100011-10	45 3634 4423	Дверь левая	1	1
3	75481-6106250	45 3614 5479	Петля двери в сборе	6	6
4	7545-5000024-40	45 3634 5088	Кабина	1	1
5	540А-6807040-02	45 3616 5280	Стопор	3	3
6	01.93.02.00.00	45 3921 0101	Фиксатор замка левый	1	1
7	01.93.02.00.00-01	45 3921 0051	Фиксатор замка правый	1	1
8	500А-3507192	45 3525 0532	Заглушка	4	4
9	540С-5206009	45 3613 2474	Прижим	4	4
10	7545-5206012	45 3637 4992	Стекло ветрового окна	1	1	5 500 руб.
11	7545-5206060	45 3637 4989	Уплотнитель ветрового окна	1	1	59 000 руб.
12	7545-5206066	45 3637 4990	Вкладыш уплотнителя ветрового окна	1	1
13	7545-5107240	45 3637 5124	Панель	1	1
14	7555-5325406	45 3637 3993	Прокладка	3	3
15	7545-5603016	45 3637 5044	Стекло окна задка	2	2
16	7545-5603018	45 3637 5045	Уплотнитель заднего окна	1	1
17	7545-5603019	45 3637 4991	Вкладыш уплотнителя заднего окна	2	2
18	75481-6105048	45 3614 5471	Пластина регулировочная	4	4
19	7555-6106083	45 3637 4065	Ограничитель двери левый	1	1
20	7555-6106082	45 3637 4064	Ограничитель двери правый	1	1
21	75131-6107010	45 3646 2189	Уплотнитель проема двери задний	2	2
22	221512	45 9412 1037	Винт	4	4
23	201454	45 9346 1520	Болт	16	16
24	252005	45 9811 1206	Шайба	22	22
25	252135	45 9816 6046	Шайба	22	22
26	201420	45 9346 1506	Болт	4	4
27	252134	45 9816 6045	Шайба	32	32
28	201501	45 9346 1563	Болт	12	12
29	252006	45 9811 1207	Шайба	12	12
30	252136	45 9816 6067	Шайба	12	12
31	221664	45 9412 1139	Винт	18	18
32	252215	45 9816 1445	Шайба	18	18
33	250458	45 9553 1051	Гайка	4	4

наверх ↑

Рисунок 2.17.4 – Кабина. Установка декоративных панелей и дверцы шкафа

Перечень сборочных единиц и деталей к рисунку 2.17.4

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7545-5109010-20	45 3634 1503	Коврик пола	1	—
1	7555В-5109010-10	45 3634 2042	Коврик пола	—	1
2	7545-5109020-20	45 3634 1400	Коврик пола задний правый	1	1
3	7545-5302020-10	45 3634 1399	Обивка передка	1	1
4	7545-5402010	45 3634 1396	Обивка боковины правая	1	1
5	7545-5402020-10	45 3634 1406	Обивка боковины средняя	1	1
6	75131-5402050	45 3644 2410	Обивка левая передняя	1	1
7	7545-5402071-20	45 3634 1397	Обивка левая задняя	1	1
8	75131-5402210	45 3644 2411	Обивка правая передняя	1	1
9	7545-5602060-10	45 3634 1398	Обивка задка верхняя	1	1
10	7545-5602061-40	45 3634 1409	Обивка задка нижняя	1	1
11	7545-5602070-20	45 3635 1575	Обивка задка правая	1	1
12	75131-5602080	45 3644 2005	Обивка задка верхняя правая	1	1
13	7545-5604010-10	45 3635 1589	Дверца задка	1	1
14	7545-5604060	45 3637 5639	Опора правая	1	1
15	7545-5604061	45 3637 5640	Опора левая	1	1
16	7545-5702010	45 3637 5565	Обивка крыши	1	1
17	7545-5702020-10	45 3634 1394	Обивка крыши правая	1	1
18	7545-5702021-10	45 3634 1395	Обивка крыши левая	1	1
19	549-6103370	45 3619 8276	Фиксатор подвижного стекла	3	3
20	7545-5109028-10	45 3634 1417	Подкладка коврика пола	1	1
21	7545-5109032-30	45 3634 1407	Подкладка коврика пола	1	—
21	7555В-5109032-10	45 3634 2041	Подкладка коврика пола	—	1
22	75131-5109047	45 3646 3617	Уголок	2	2
23	78211-5301292	45 3642 3851	Ручка	1	1
24	75481-5325406	45 3614 5260	Прокладка	4	4
25	7545-5602198	45 3637 8320	Накладка задка верхняя	1	1
26	7540-5702062	45 3616 5264	Держатель обивки (цвет белый)	90	90
27	201454	45 9346 1520	Болт	16	16
28	250510	45 9553 1055	Гайка	4	4
29	252005	45 9811 1206	Шайба	22	22
30	252135	45 9816 6046	Шайба	22	22
31	250462	45 9553 1052	Гайка	4	4
32	252002	45 9811 1203	Шайба	4	4
33	252132	45 9816 6023	Шайба	2	2
34	224624	45 9462 1108	Винт	13	13
35	252037	45 9811 1255	Шайба	39	39
36	240841	45 9642 1031	Винт	12	12

наверх ↑

Рисунок 2.17.5 – Дверь

Перечень сборочных единиц и деталей к рисунку 2.17.5

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7545-5403010-10	45 3635 0637	Окно раздвижное	1	1
2	7545-6100030-10	45 3634 4424	Дверь правая	1	1
2	7545-6100031-10	45 3634 4425	Дверь левая	1	1
3	64221-6105182-01	45 3425 3985	Ручка привода замка	1	1
4	75481-6105250	45 3614 5884	Ручка двери внутренняя	1	1
5	01.93.00.00.00-01	45 3921 0094	Замок двери	1	1
6	03.93.00.00.00	45 3921 0053	Привод замка	1	1
7	945.025.20.00.00	45 3921 0055	Комплект ручек наружных с двумя ключами	1	1
8	540-1108060	45 3613 0243	Пробка уплотнительная	3	3
9	540С-5206009	45 3613 2474	Прижим	2	2
10	7528-5403116	45 3634 0072	Уплотнитель бокового окна	1	1
11	7528-5403122	45 3634 0071	Вкладыш уплотнителя бокового окна	1	1
12	7545-6102018-20	45 3634 9729	Обивка двери правая	1	1
12	7545-6102019-20	45 3634 9730	Обивка двери левая	1	1
13	549-6103370	45 3619 8276	Фиксатор подвижного стекла	1	1
14	252269	45 9816 1404	Шайба	3	3
15	75131-6104069	45 3646 2023	Облицовка ручки	1	1
16	75131-6105184	45 3646 2024	Розетка ручки	1	1
17	7555-6107020	45 3637 2877	Уплотнитель двери	1	1
18	7545-6112024-10	45 3634 4428	Прокладка	1	1
19	7545-6112025	45 3634 4429	Прокладка	1	1
20	7545-6112026	45 3634 4432	Прокладка	1	1
21	504В-8213012	45 3415 2298	Карман для документов	1	1
22	201418	45 9346 1504	Болт	1	1
23	252317	45 9811 1912	Шайба	5	5
24	220103	45 9432 1107	Винт	3	3
25	220109	45 9432 1113	Винт	3	3
26	223064	45 9422 1106	Винт	3	3
27	240620	45 9622 1018	Винт	5	5
28	240841	45 9642 1031	Винт	11	11
29	250458	45 9553 1051	Гайка	1	1
30	221512	45 9412 1037	Винт	1	1
31	252214	45 9816 1444	Шайба	3	3
32	252134	45 9816 6045	Шайба	4	4

наверх ↑

Рисунок 2.17.6 – Окно раздвижное

Перечень сборочных единиц и деталей к рисунку 2.17.6

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7517-5403064	45 3644 5816	Ручка подвижного стекла	1	1
2	7545-5403022	45 3634 3200	Профиль рамки раздвижного правого окна	1	1
2	7545-5403023	45 3634 3201	Профиль рамки раздвижного левого окна	1	1
3	7545-5403024	45 3634 3697	Профиль рамки раздвижного правого окна	1	1
3	7545-5403025	45 3634 3202	Профиль рамки раздвижного левого окна	1	1
4	7545-5403026	45 3634 3700	Профиль рамки раздвижного правого окна	1	1
4	7545-5403027	45 3634 3701	Профиль рамки раздвижного левого окна	1	1
5	7545-5403047	45 3634 3219	Профиль рамки раздвижного окна	1	1
6	75481-5403028	45 3614 5340	Накладка	4	4
7	7528-5403042	45 3634 0091	Уплотнитель подвижного стекла	1	1
8	75481-5403044	45 3614 5343	Уплотнитель подвижного стекла	1	1
9	7528-5403045	45 3637 9977	Уплотнитель подвижного стекла	1	1
10	7545-5403052	45 3635 0636	Стекло окна боковины подвижное	1	1
11	7545-5403082	45 3635 0639	Стекло окна боковины неподвижное	1	1
12	7528-5403084	45 3637 9978	Уплотнитель неподвижного стекла	1	1
13	7528-5403085	45 3637 9979	Уплотнитель неподвижного стекла	1	1
14	7528-5403087	45 3637 9980	Уплотнитель неподвижного стекла	1	1
15	7528-5403431	45 3637 9981	Обойма стекла	1	1
16	7517-5403066	45 3644 5848	Накладка ручки подвижного стекла	1	1
17	220080	45 9432 1082	Винт	1	1
18	343233	45 9957 5009	Заклепка	16	16

наверх ↑

Рисунок 2.17.7 – Петля двери

Перечень сборочных единиц и деталей к рисунку 2.17.7

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75481-6106024	45 3614 6397	Ось петли	1	1
2	75481-6106252	45 3614 5480	Петля двери	1	1
3	75481-6106260	45 3614 5483	Держатель петли	1	1
4	252006	45 9811 1207	Шайба	2	2

наверх ↑

Рисунок 2.17.8 – Установка кожуха пола

Перечень сборочных единиц и деталей к рисунку 2.17.8

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	212-8402036	45 3414 2427	Буфер капота	2	2
2	7545-5107130	45 3637 6414	Кожух пола	1	1
3	7555-5107250	45 3637 5810	Застежка	2	2
4	201458	45 9346 1524	Болт 2х25	8	8
5	342515	45 9957 6002	Шайба	4	4
6	252135	45 9816 6046	Шайба	8	8
7	250510	45 9553 1055	Гайка	2	2
8	252005	45 9811 1206	Шайба 8	8	8
9	7555-5107230	45 3637 5655	Петля	2	2
10	258013	45 9871 1017	Шплинт	2	2
11	260050	45 9862 1051	Палец 8х80	2	2

наверх ↑

Рисунок 2.17.9 – Установка стеклоочистителя

Перечень сборочных единиц и деталей к рисунку 2.17.9

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	13.5205100	45 7376 8979	Привод стеклоочистителя	1	1	2 900 руб.
2	220053	45 9432 1055	Винт	1	1
3	252132	45 9816 6023	Шайба	1	1
4	201418	45 9346 1504	Болт	3	3
5	252134	45 9816 6045	Шайба	3	3
6	250508	45 9553 1054	Гайка	3	3
7	13.5205002	45 7366 8637	Прокладка привода	1	1
8	293.5205500	45 7367 1628	Узел тяги	1	1

наверх ↑

Рисунок 2.17.10 – Установка щетки и рычага стеклоочистителя

Перечень сборочных единиц и деталей к рисунку 2.17.10

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	55.5205700-10	45 7367 1623	Щетка с рычагом в сборе	1	1

наверх ↑

Рисунок 2.17.11 – Установка стеклоомывателя

Перечень сборочных единиц и деталей к рисунку 2.17.11

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7545-5208202	45 3637 4632	Держатель бачка	1	1
2	250508	45 9553 1054	Гайка	2	2
3	252037	45 9811 1255	Шайба	2	2
4	СЭАТ-17	45 3921 0102	Стеклоомыватель электрический	1	1

наверх ↑

Рисунок 2.17.12 – Установка сидений

Перечень сборочных единиц и деталей к рисунку 2.17.12

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555А-6800100	45 3634 0475	Воздухопровод	1	1
9	Ш 720.00.00.000	45 3921 3560	Сиденье пассажира	1	1
10	6430-6800010	45 3425 4051	Сиденье водителя	1	1	42 100 руб.
11	6430-6807006-10	45 3923 1139	Подставка сиденья с пневмооборудованием	1	1
19	75131-6817020	45 3644 5316	Подставка сиденья пассажира	1	1
22	7545-6817056-10	45 3635 5231	Крышка подставки	1	1
26	7545-6817048	45 3635 3531	Кронштейн	1	1
23	7545-6817066	45 3637 5671	Створка петли правая	1	1
24	7545-6817067	45 3637 5672	Створка петли левая	1	1
31	7545-6817078	45 3635 3472	Опора	1	1
29	7545-6817080-10	45 3635 3474	Ограничитель	1	1
15	7513-6800042	45 3641 7161	Опора	2	2
27	78211-6106094	45 3627 0772	Скоба	1	1
30	504В-6804080-10	45 3415 2656	Пружина	1	1
32	75131-8101711	45 3646 1403	Рукоятка	1	1
36	5336-8017010-01	45 3522 7316	Ящик аптечки	1	1
35	212-8402036	45 3414 2427	Буфер капота	7	7
5	201418	45 9346 1504	Болт М6х16	4	4
34	201420	45 9346 1506	Болт М6х20	3	3
18	201454	45 9346 1520	Болт М8х16	6	6
13	201456	45 9346 1522	Болт М8х20	10	10	30 руб.
12	201464	45 9346 1530	Болт М8х40	2	2
33	250508	45 9553 1054	Гайка М8-6Н	5	5
17	250510	45 9553 1055	Гайка М8-6Н	12	12
7	252004	45 9811 1205	Шайба 6	8	8
14	252005	45 9811 1206	Шайба 8	26	26
6	252134	45 9816 6045	Шайба 6Т	28	28
16	252135	45 9816 6046	Шайба 8Т	22	22
28	258012	45 9871 1016	Шплинт 2х12	1	1
8	315407	45 3414 3495	Кляммер	5	5
2	344773	45 9981 6803	Штуцер	1	1
20	344503	45 9981 6408	Угольник	2	2
3	379277	45 9981 8425	Муфта конусная	2	2
4	401120	45 9984 8200	Гайка накидная	2	2
25	Е39410-01	45 3921 6471	Винт	4	4

наверх ↑

Рисунок 2.17.13 – Установка отопителя кабины

Перечень сборочных единиц и деталей к рисунку 2.17.13

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7545-8101010-10	45 3634 1153	Отопитель кабины	1	1
2	7555А-8109210	45 3634 5025	Привод управления заслонками отопителя	1	1
3	7545-8119010-10	45 3634 1154	Воздухозаборник отопителя правый	1	1
4	75131-8119011-10	45 3646 5876	Воздухозаборник отопителя левый	1	1
5	75131-8119040	45 3644 2311	Фиксатор шланга	4	4
6	7555В-8119320	45 3635 5114	Воздухопровод	1	1
7	75131-3408235	45 3644 5167	Хомут	2	2
8	252037	45 9811 1255	Шайба 6	21	21
9	258012	45 9871 1016	Шплинт 2х12	1	1
10	75481-8109258	45 3614 4754	Прижим	1	1
11	7513-8119542	45 3641 8784	Сопло	4	4
12	7545-8120044	45 3634 1344	Шланг обдува ветрового стекла	1	1
13	7545-8120045	45 3634 1345	Шланг обдува ветрового стекла	1	1
14	7545-8120046	45 3634 1346	Шланг обдува бокового стекла	1	1
15	7545-8120047	45 3634 1347	Шланг обдува бокового стекла	1	1
16	7545-8120048-10	45 3635 5139	Шланг обдува салона	1	1
17	201418	45 9346 1504	Болт	17	17
18	7555А-5325440-10	45 3634 6381	Панель приборов	1	1
19	250508	45 9553 1054	Гайка	1	1
20	250510	45 9553 1055	Гайка	6	6
21	252005	45 9811 1206	Шайба 8	10	11
22	252135	45 9816 6046	Шайба 8Т	10	14
23	252134	45 9816 6045	Шайба 6Т	21	21
24	75306-8110010-10	45 3624 9982	Отопитель дополнительный	—	1
25	201460	45 9346 1524	Болт М8х30	—	2

наверх ↑

Рисунок 2.17.14 – Отопитель кабины

Перечень сборочных единиц и деталей к рисунку 2.17.14

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7545-8101012-10	45 3634 1156	Кожух отопителя нижний	1	1
2	7545-8101020-10	45 3634 1166	Кожух отопителя	1	1
3	7555А-8101060	45 3637 8408	Радиатор отопителя	1	1	9 350 руб.
4	75481-8102028	45 3614 6248	Ротор вентилятора	2	2	2 100 руб.
5	75131-8101032	45 3644 2306	Фиксатор радиатора отопителя	2	2
6	75131-8101074	45 3644 2307	Прокладка радиатора отопителя	2	2
7	75131-8101076	45 3644 2267	Уплотнитель радиатора	4	4
8	7555-8101374	45 3637 2916	Прокладка заслонки	1	1
9	75481-8102044	45 3614 6249	Диск	2	2
10	630.3730	45 3922 0314	Электродвигатель	2	2	2 500 руб.
11	75481-8102240	45 3614 8366	Прокладка диска электродвигателя	2	2
12	201418	45 9346 1504	Болт	9	9
13	201456	45 9346 1522	Болт	2	2	30 руб.
14	250464	45 9553 1053	Гайка	4	4
15	250508	45 9553 1054	Гайка	6	6
16	250510	45 9553 1055	Гайка	2	2
17	252005	45 9811 1206	Шайба	4	4
18	252037	45 9811 1255	Шайба	12	12
19	252269	45 9816 1404	Шайба	4	4
20	252134	45 9816 6045	Шайба	12	12
21	252135	45 9816 6046	Шайба	2	2

наверх ↑

Рисунок 2.17.15 – Отопитель дополнительный

Перечень сборочных единиц и деталей к рисунку 2.17.15

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75306-8110012-10	45 3624 9979	Кожух отопителя	—	1
2	252037	45 9811 1255	Шайба	—	4
3	252134	45 9816 6045	Шайба	—	9
4	201418	45 9346 1504	Болт	—	7
5	75306-8101076-10	45 3624 9984	Уплотнитель	—	2
6	754831-8101060	45 3611 3149	Радиатор отопителя	—	1
7	75306-8101074-10	45 3624 9985	Прокладка	—	2
8	75306-8110020-10	45 3624 9981	Основание отопителя	—	1
9	252269	45 9816 1404	Шайба	—	2
10	630.3730	45 3922 0314	Электродвигатель	—	1	2 500 руб.
11	75481-8102028	45 3614 6248	Ротор вентилятора	—	1	2 100 руб.
12	75481-8102240	45 3614 8366	Прокладка диска электродвигателя	—	1
13	75481-8102044	45 3614 6249	Диск	—	1
14	250464	45 9553 1053	Гайка	—	2

наверх ↑

Рисунок 2.17.16 – Установка салонного фильтра

Перечень сборочных единиц и деталей к рисунку 2.17.16

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75131-8122066	45 3646 5106	Крышка корпуса фильтра	1	1
2	80-8104070	47 6221 4519	Фильтр	1	1	770 руб.
3	75131-8122158	45 3644 2309	Уплотнитель	1	1
4	201418	45 9346 1524	Болт М6х16	2	2
5	252134	45 9816 6045	Шайба 6Т	2	2
6	252037	45 9811 1255	Шайба 6	2	2

наверх ↑

Рисунок 2.17.17 – Привод управления заслонками отопителя

Перечень сборочных единиц и деталей к рисунку 2.17.17

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	252136	45 9816 6067	Шайба	1	1
2	7555-8109240	45 3637 4094	Трос привода управления заслонками	1	1
3	74211-1108298	45 3632 3934	Держатель	1	1
4	75131-8101711	45 3646 1403	Рукоятка	1	1
5	75481-8109232	45 3614 4749	Рычаг привода	1	1
6	75481-8109236	45 3614 4751	Шайба волнистая	2	2
7	75481-8109258	45 3614 4754	Прижим	1	1
8	201418	45 9346 1504	Болт	1	1
9	220077	45 9432 1079	Винт	1	1
10	250508	45 9553 1054	Гайка	3	3
11	252037	45 9811 1255	Шайба	2	2
12	252134	45 9816 6045	Шайба	3	3

наверх ↑

Рисунок 2.17.18 – Установка трубопроводов отопителя

Перечень сборочных единиц и деталей к рисунку 2.17.18

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	5336-8101310	45 3522 6680	Краник	1	—
2	549Б-2105454	45 3619 8040	Трубка	2	—
3	7530-3738343	45 3624 1525	Переходник	1	—
4	7821-8101044	45 3642 7018	Шланг отопителя	1	—
5	7513-8120112	45 3641 7976	Шланг отопителя	1	—
6	75211-8120166	45 3627 4824	Прокладка	1	—
7	7545-8120230	45 3634 1484	Термоизоляция	1	—
8	201418	45 9346 1504	Болт	1	—
9	201454	45 9346 1520	Болт	2	—
10	252005	45 9811 1206	Шайба	2	—
11	252037	45 9811 1255	Шайба	1	—
12	252134	45 9816 6045	Шайба	1	—
13	252135	45 9816 6046	Шайба	2	—
14	262541	45 9932 1301	Пробка	1	—
15	297575	45 9952 7212	Шплинт	1	—
16	297580	45 9985 1415	Пряжка	1	—
17	297584	45 9985 1247	Лента	1	—
18	ТОRRОS16-27/1271	45 3921 7116	Хомут	4	—
19	344618	45 3611 0739	Кляммер	3	—
20	344622	45 3611 0722	Кляммер	2	—
21	7545-8101010-10	45 3634 1153	Отопитель кабины	1	—

наверх ↑

Рисунок 2.17.19 – Установка трубопроводов отопителя

Перечень сборочных единиц и деталей к рисунку 2.17.19

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	5336-8101310	45 3522 6680	Краник	—	1
2	549Б-2105454	45 3619 8040	Трубка	—	6
3	7530-3738343	45 3624 1525	Переходник	—	1
4	7821-8101044	45 3642 7018	Шланг отопителя	—	2
5	7555-8120112	45 3637 4099	Шланг отопителя подводящий	—	1
6	78211-8120116	45 3642 4313	Штуцер шланга	—	1
7	549-8120132	45 3619 0304	Шланг отопителя	—	1
8	75211-8120166	45 3627 4824	Прокладка	—	1
9	7545-8120230	45 3634 1484	Термоизоляция	—	1
10	7545-8120231	45 3634 1485	Термоизоляция	—	1
11	201418	45 9346 1504	Болт	—	1
12	201454	45 9346 1520	Болт	—	6
13	252005	45 9811 1206	Шайба	—	6
14	252037	45 9811 1255	Шайба	—	1
15	252134	45 9816 6045	Шайба	—	1
16	252135	45 9816 6046	Шайба	—	6
17	262541	45 9932 1301	Пробка	—	1
18	297575	45 9952 7212	Шплинт	—	1
19	297580	45 9985 1415	Пряжка	—	1
20	297584	45 9985 1247	Лента	—	1
21	ТОRRОS16-27/1271	45 3921 7116	Хомут	—	8
22	344618	45 3611 0739	Кляммер	—	6
23	344622	45 3611 0722	Кляммер	—	5
24	75306-8110010-10	45 3624 9982	Отопитель дополнительный	—
25	7545-8101010-10	45 3634 1153	Отопитель кабины	—

наверх ↑

Рисунок 2.17.20 – Установка вентилятора кабины

Перечень сборочных единиц и деталей к рисунку 2.17.20

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	526-8104210	45 3511 0310	Вентилятор в сборе	1	1
2	250508	45 9553 1054	Гайка	2	2
3	252134	45 9816 6045	Шайба	2	2
4	252004	45 9811 1205	Шайба	2	2
5	201418	45 9346 1504	Болт	2	2
6	7545-5325250-10	45 3634 6435	Панель приборов верхняя	1	1

наверх ↑

Рисунок 2.17.21 – Вентилятор в сборе

Перечень сборочных единиц и деталей к рисунку 2.17.21

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	131-8104215	—	Фланец	1	1
2	131-8104219	—	Фланец	1	1
3	131-8104220	—	Накладка	1	1
4	131-8104222	—	Стойка	1	1
5	131-8104226	—	Решетка	1	1
6	131-8104240	—	Решетка	1	1
7	140-8103060	—	Крыльчатка	1	1
8	201453	—	Болт	1	1
9	201456	45 9346 1522	Болт	1	1	30 руб.
10	252003	45 9811 1204	Шайба	4	4
11	440776	—	Винт	4	4
12	МЭ205-3730000	45 7375 3171	Электродвигатель	1	1

наверх ↑

← Содержание каталога | 2.16. Приспособления и дополнительные системы | 2.18. Оперение →

Каталог БЕЛА3-7555В. 2.17. Кабина

Рисунок 2.17.1 – Установка кабины

Рисунок 2.17.2 – Кабина. Установка приборных панелей и кронштейнов педалей

Рисунок 2.17.3 – Кабина. Установка дверей и стекол

Рисунок 2.17.4 – Кабина. Установка декоративных панелей и дверцы шкафа

Рисунок 2.17.5 – Дверь

Рисунок 2.17.6 – Окно раздвижное

Рисунок 2.17.7 – Петля двери

Рисунок 2.17.8 – Установка кожуха пола

Рисунок 2.17.9 – Установка стеклоочистителя

Рисунок 2.17.10 – Установка щетки и рычага стеклоочистителя

Рисунок 2.17.11 – Установка стеклоомывателя

Рисунок 2.17.12 – Установка сидений

Рисунок 2.17.13 – Установка отопителя кабины

Рисунок 2.17.14 – Отопитель кабины

Рисунок 2.17.15 – Отопитель дополнительный

Рисунок 2.17.16 – Установка салонного фильтра

Рисунок 2.17.17 – Привод управления заслонками отопителя

Рисунок 2.17.18 – Установка трубопроводов отопителя

Рисунок 2.17.19 – Установка трубопроводов отопителя

Рисунок 2.17.20 – Установка вентилятора кабины

Рисунок 2.17.21 – Вентилятор в сборе

ООО АСТ76

Навигация

Категории

Контакты
