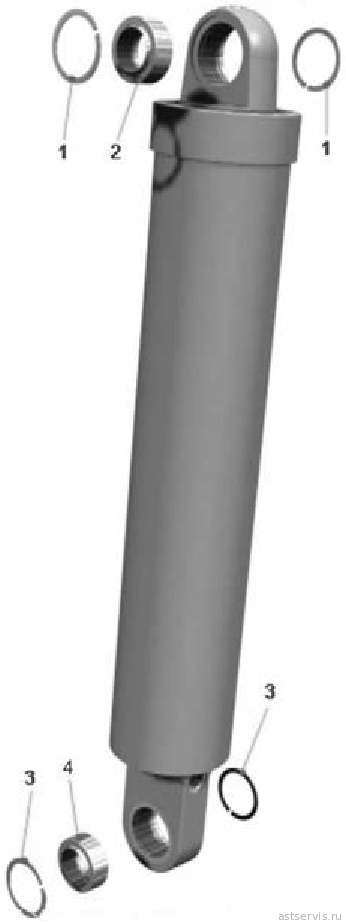

- Цилиндр опрокидывающего механизма с подшипниками

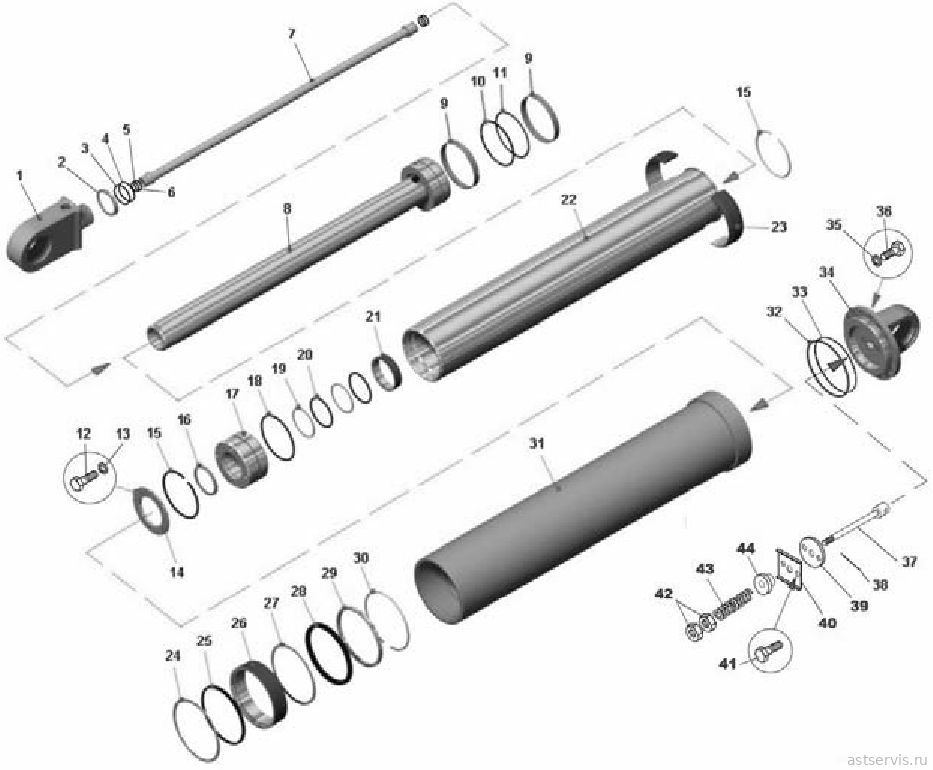

- Цилиндр опрокидывающего механизма
- Установка трубопроводов опрокидывающего механизма Монтаж всасывающих и сливной гидролиний
- Установка трубопроводов опрокидывающего механизма. Монтаж напорных гидролиний

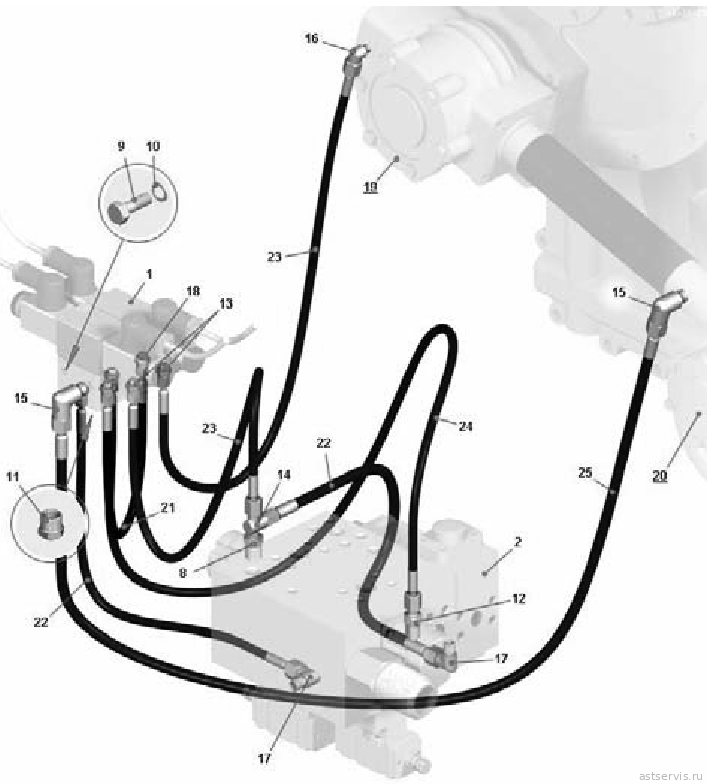

- Установка трубопроводов опрокидывающего механизма Монтаж гидролиний управления
- Блок управления

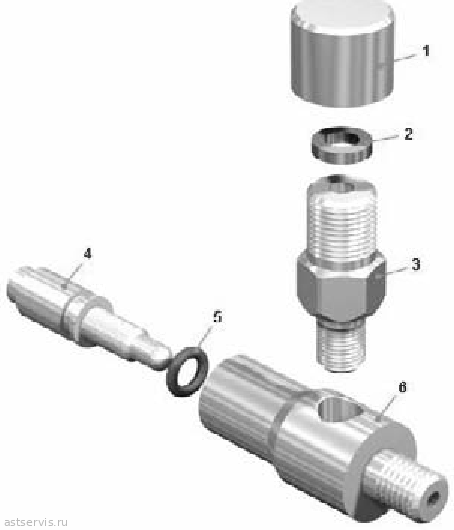

- Клапан

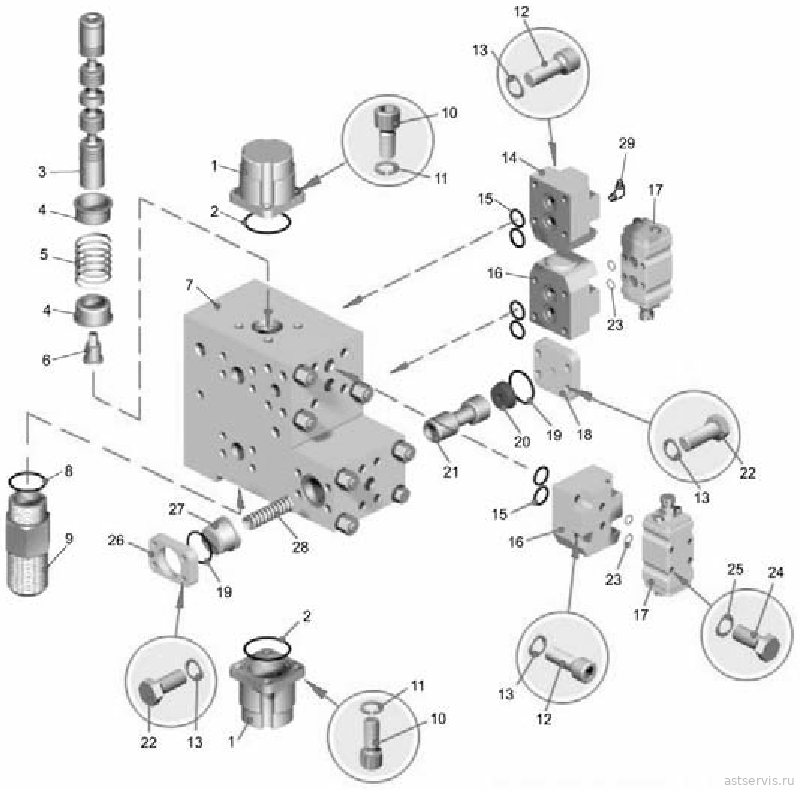

- Панель управления

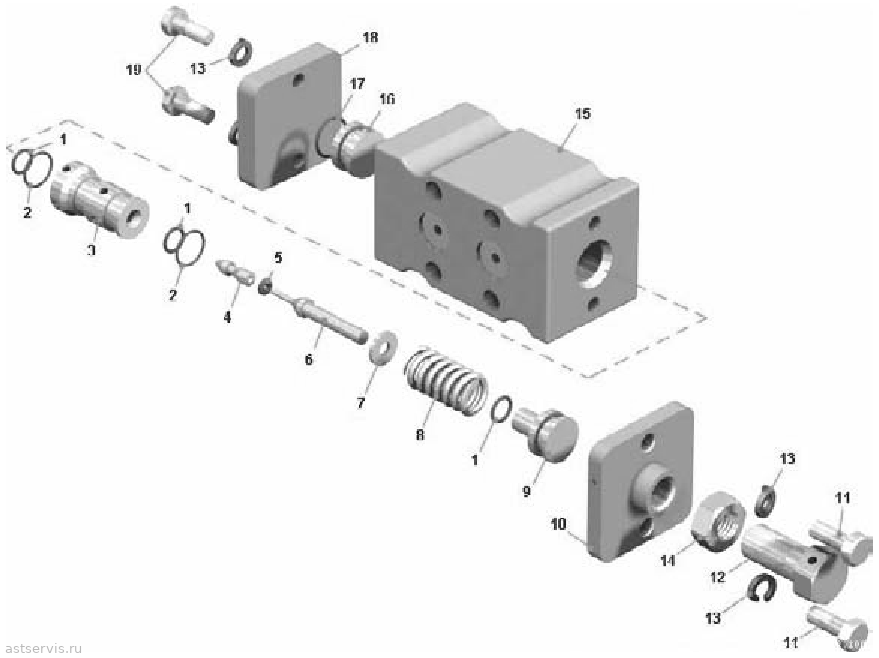

- Клапан вспомогательный

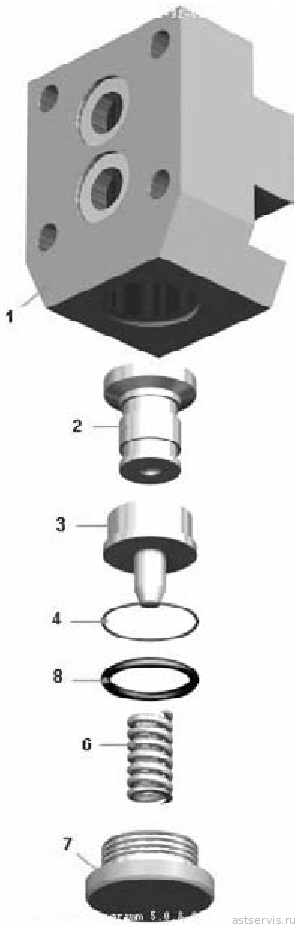

- Клапан предохранительный

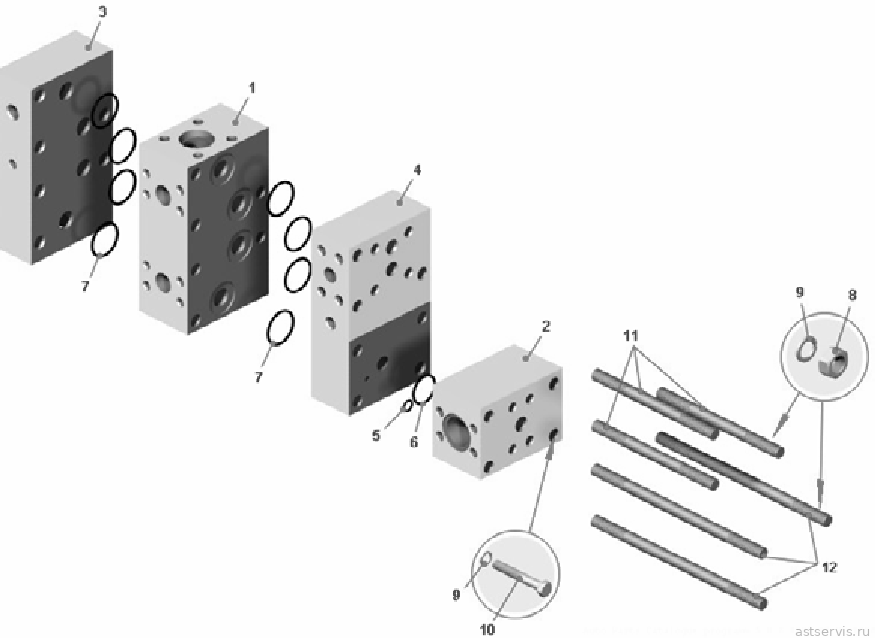

- Блок корпусов

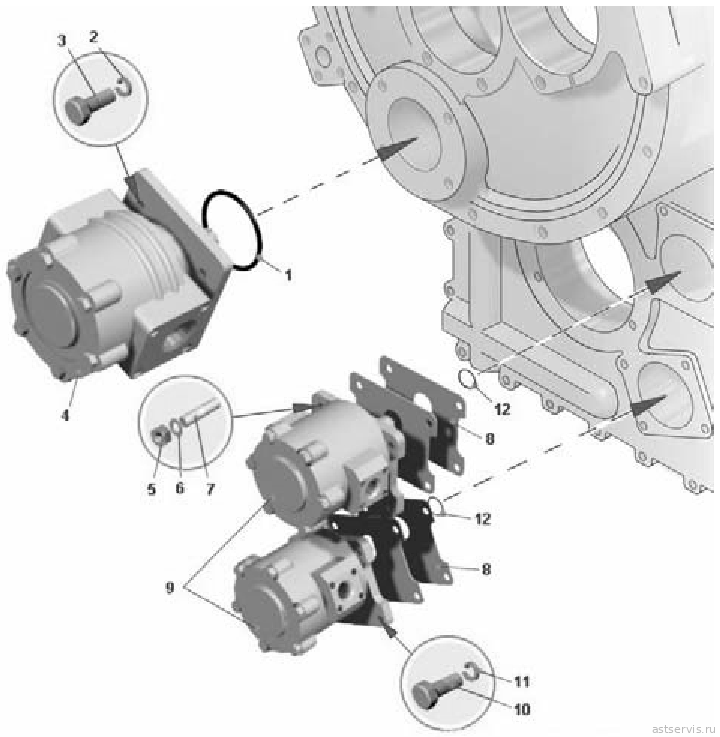

- Установка насосов

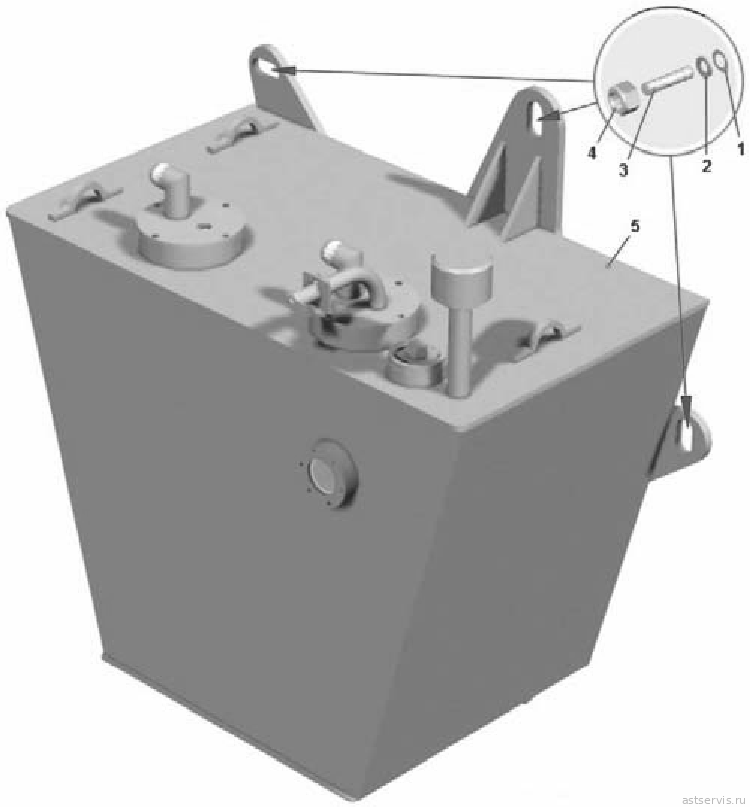

- Установка масляного бака

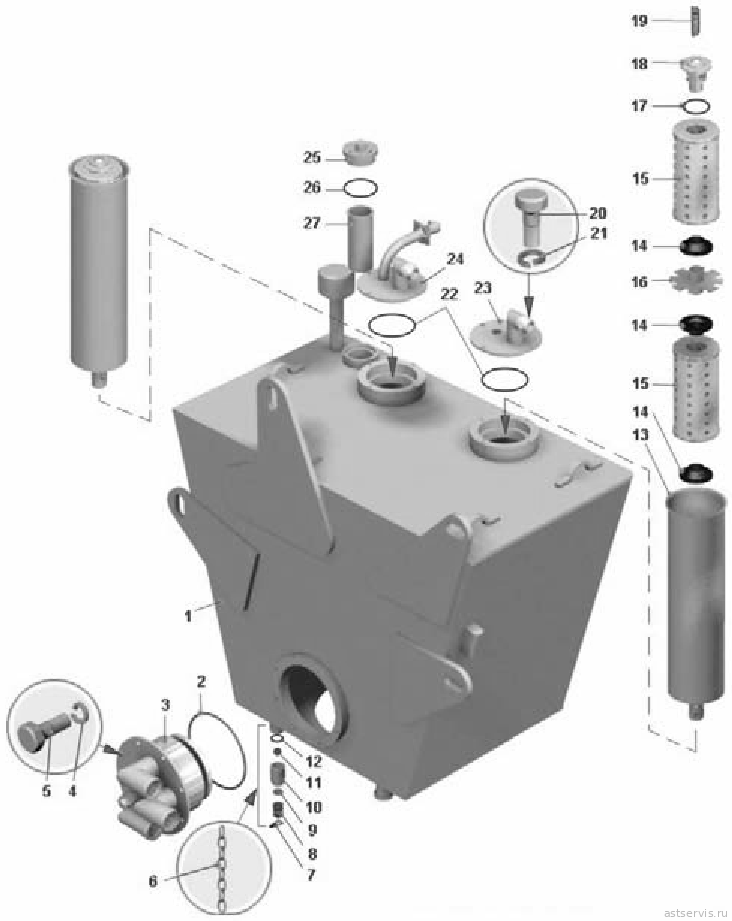

- Бак масляный. Установка фильтров и заслонки

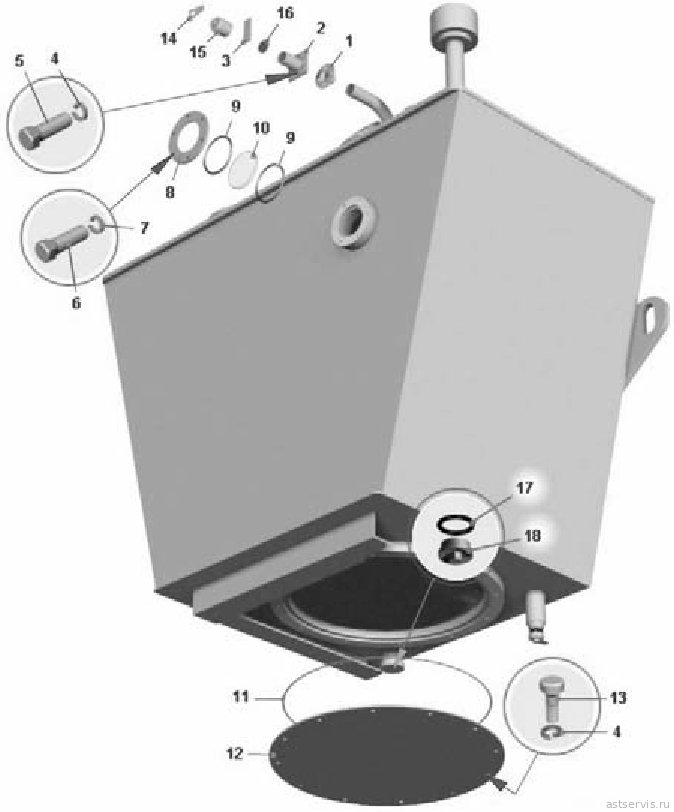

- Бак масляный. Установка заправочного клапана и нижней крышки

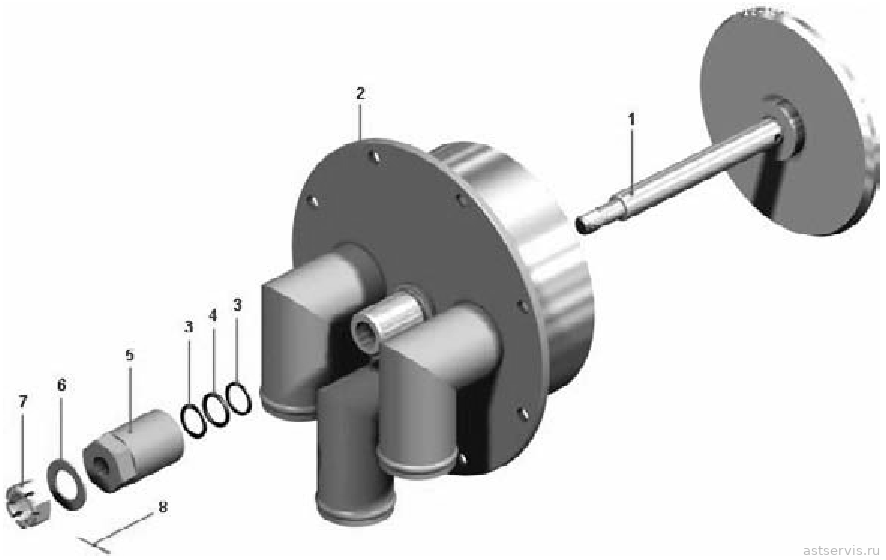

- Заслонка

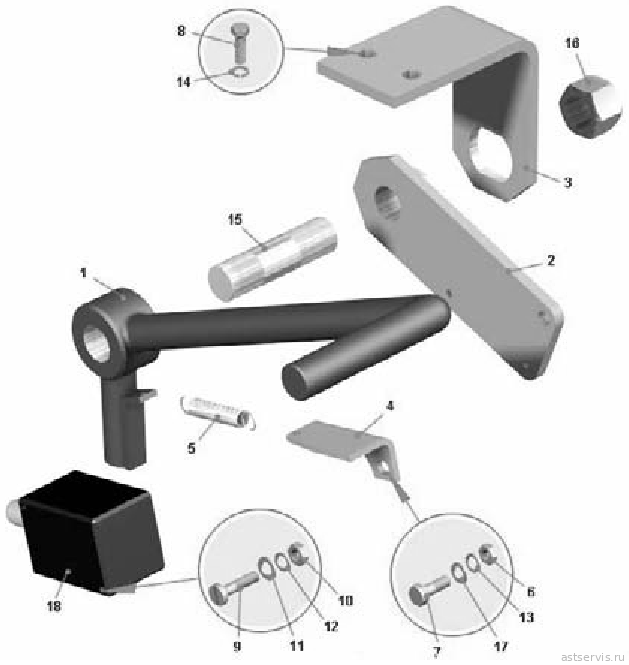

- Установка выключателя
Подшипники
- Подшипники
Номерной указатель
- Номерной указатель

Рисунок 2.20.1 – Установка цилиндров опрокидывающего механизма

Перечень сборочных единиц и деталей к рисунку 2.20.1

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (1) все в каталоге «Ремкомплекты БЕЛА3»
	7555Е-8603006		Комплект запчастей для цилиндра опрокидывающего механизма	1 компл.
	027-032-30-2-3		Кольцо	2
	056-062-36-2-3		Кольцо	1
	130-140-58-2-3		Кольцо	1
	165-175-58-2-3		Кольцо	1
	7555-8603404		Манжета	1
	7555-8603406		Чистильщик	1
	7555-8603407		Чистильщик	1
	7555-8603410		Кольцо защитное	1
	7555E-8603089		Шайба защитная	1
	7555E-8603090		Шайба защитная	1
	7555E-8603091		Шайба защитная	2
	Е01-080-5		Уплотнение	2
	Е11-140-15		Уплотнение	1
	Е21Т-140-15-		Кольцо	2
	3.5/15
	Е22Т-080-30-		Кольцо	1
	3.0/15
1	340370	45 9957 1092	Болт М14х30	8	8	60 руб.
2	258283	45 9871 1370	Шплинт 1.6х225	4	4
3	7519-8603192	45 3633 2167	Крышка	2	2
4	7549-8603198	45 3638 1355	Крышка	2	2
5	7555Е-8603010-20	45 3635 4560	Цилиндр опрокидывающего механизма	2	2
6	7519-8603680-10	45 3633 2073	Уплотнение	4	4
7	1.3.Ц6.хр	45 9167 4008	Масленка	2	2
8	201454	45 9346 1520	Болт М8х16	6	6
9	252135	45 9816 6046	Шайба 8Т	6	6

наверх ↑

Рисунок 2.20.2 – Цилиндр опрокидывающего механизма с подшипниками

Перечень сборочных единиц и деталей к рисунку 2.20.2

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	6411-2907459	45 3631 0422	Кольцо стопорное	2	2	45 руб.
2	ШСЛ-60 К	46 4913 3539	Подшипник	1	1	460 руб.
3	540-8603076	45 9958 6845	Кольцо стопорное	2	2
4	ШСЛ-90 К1	46 4914 3839	Подшипник	1	1

наверх ↑

Рисунок 2.20.3 – Цилиндр опрокидывающего механизма

Перечень сборочных единиц и деталей к рисунку 2.20.3

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555G-8603026	45 3634 3554	Головка цилиндра	1	1
2	540-8603126	45 3613 4014	Кольцо головки стопорное	1	1
3	7555Е-8603089	45 3634 4990	Шайба защитная	1	1
4	056-062-36-2-2	25 3111 3169	Кольцо	1	1
5	027-032-30-2-2	25 3111 3106	Кольцо	2	2
6	7555Е-8603091	45 3634 4989	Шайба защитная	2	2
7	7555Е-8603100	45 3634 5091	Трубка цилиндра внутренняя	1	1
8	7545-8603043	45 3637 5184	Шток цилиндра	1	1
9	Е21Т-140-15-3,5/15	45 3921 6981	Кольцо опорное	2	2
10	02-140	45 3921 1106	Кольцо поджимное	1	1
11	Е11-140-15	45 3922 0743	Кольцо	1	1
12	340178	45 9957 1034	Болт М10х30	4	4
13	252156	45 9816 6007	Шайба 10Л	4	4
14	7555-8603083	45 3637 6104	Кольцо упорное	1	1
15	7555-8603086	45 3637 3189	Кольцо ограничительное	2	2
16	7555-8603406	99 0000 2710	Чистильщик	1	1
17	7555-8603071-10	45 3637 9227	Втулка	1	1
18	130-140-58-2-2	25 3111 3374	Кольцо	1	1
19	Е01-080-5	45 3921 2573	Кольцо	2	2
20	340	—	Кольцо	2	2
21	Е22Т-080-30-3,0/15	45 3921 6986	Кольцо опорное	1	1
22	7545-8603064	45 3637 5176	Труба	1	1
23	7555-8603401	45 3637 1797	Направляющая	1	1
24	7555-8603568	45 3637 3201	Кольцо упорное	1	1
25	7555-8603407	45 3637 3196	Чистильщик	1	1
26	7555-8603370	45 3637 1814	Направляющая	1	1
27	7555-8603410	45 3637 3198	Кольцо защитное	1	1
28	7555-8603404	45 3637 3195	Манжета	1	1
29	7555-8603408	45 3637 3197	Проставка	1	1
30	7555-8603548	45 3637 3200	Кольцо ограничительное	1	1
31	7545-8603020	45 3637 5196	Труба цилиндра	1	1
32	165-175-58-2-2	25 3111 3382	Кольцо	1	1
33	7555Е-8603090	45 3634 4991	Шайба защитная	1	1
34	7555-8603058-01	45 3637 5722	Крышка цилиндра	1	1
35	252138	45 9816 6069	Шайба 14 ОТ	16	16	20 руб.
36	340378	45 9957 1095	Болт М14х42	16	16
37	7555В-8603059	45 3634 6013	Стержень	1	1
38	258013	45 9871 1017	Шплинт 2х16	1	1
39	7555В-8603096	45 3634 6015	Пластина	1	1
40	7555В-8606224	45 3634 6016	Пластина	1	1
41	201493	45 9346 1555	Болт М10х16	6	6
42	250512	45 9553 1057	Гайка М10-6Н	2	2
43	75481-1133058	45 3614 8190	Пружина	1	1
44	7555В-8603069	45 3634 6012	Клапан	1	1

наверх ↑

Рисунок 2.20.4 – Установка трубопроводов опрокидывающего механизма Монтаж всасывающих и сливной гидролиний

Перечень сборочных единиц и деталей к рисунку 2.20.4

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (1) все в каталоге «Ремкомплекты БЕЛА3»
	7545-8607203		Комплект запасных частей для панели управления	1 компл.
	003-005-14-2-3		Кольцо	2
	010-014-25-2-3		Кольцо	16
	012-016-25-2-3		Кольцо	3
	014-018-25-2-3		Кольцо	1
	020-025-30-2-3		Кольцо	6
	027-032-30-2-3		Кольцо	1
	030-035-30-2-3		Кольцо	1
	036-041-30-2-3		Кольцо	9
	040-045-30-2-3		Кольцо	2
	045-050-30-2-3		Кольцо	1
	055-060-30-2-3		Кольцо	2
	78211-4617128		Кольцо	1
	ТО41-3515142		Кольцо защитное	2
1	7547-8609380	45 3611 5420	Рукав высокого давления	1	1	1 700 руб.
2	7545-8607204	45 3637 4836	Панель управления	1	1	75 900 руб.
3	549-8609094	45 3619 5208	Фланец	1	1
4	7548-8609500-01	45 3613 7076	Труба всасывающая	2	2
5	7545-8609530	45 3637 6547	Труба всасывающая	1	1
6	7545-8609534	45 3637 6546	Труба всасывающая	1	1
7	75482-1303370	45 3614 3744	Хомут	4	4
8	549-8609640	45 3619 7154	Хомут	8	8
9	549А-8609026	45 3619 0314	Рукав всасывающий	2	2
10	548А-8609034	45 3614 2035	Рукав всасывающий	4	4
11	252135	45 9816 6046	Шайба 8Т	2	2
12	7545-8609533-10	45 3637 9255	Труба всасывающая	1	1
13	040-045-30-2-2	25 3111 3115	Кольцо	2	2
14	065-070-30-2-2	25 3111 3126	Кольцо	2	2
15	250510	45 9553 1055	Гайка М8-6Н	2	2
16	201499	45 9346 1561	Болт	16	16
17	201543	45 9346 1601	Болт	4	8
18	252136	45 9816 6067	Шайба	102	103
19	252137	45 9816 6068	Шайба	8	8	20 руб.
20	252138	45 9816 6069	Шайба	8	12	20 руб.
21	340347	45 9957 1100	Болт	4	4
22	НШ100А-3	47 9148 1455	Насос правого вращения	—	—
23	НШ50М-4	41 5111 0005	Насос правого вращения	—	—
24	7545-8608008	45 3637 5177	Бак масляный	—	—
25	7545-8608600	45 3637 5185	Заслонка	—	—
26	341038	45 9957 3022	Шпилька М8х76	2	2
27	75131-3408264	45 3644 4337	Пластина	1	1
28	75131-3408262	45 3644 4332	Вкладыш	2	2

наверх ↑

Рисунок 2.20.5 – Установка трубопроводов опрокидывающего механизма. Монтаж напорных гидролиний

Перечень сборочных единиц и деталей к рисунку 2.20.5

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (2) все в каталоге «Ремкомплекты БЕЛА3»
	7822-3428008		Комплект уплотнений для автомата разгрузки насоса	1 компл.
	006-009-19-2-3		Кольцо	5
	030-035-30-2-3		Кольцо
				1
	040-045-30-2-3		Кольцо	2
	7820-3428054		Направляющая	1
	7820-3428074		Гильза	1
	7820-3428076		Клапан	1
	75131-3428018		Комплект з/ч для блока управления	1
	7545-8607203		Комплект запасных частей для панели управления	1 компл.
	003-005-14-2-3		Кольцо	2
	010-014-25-2-3		Кольцо	16
	012-016-25-2-3		Кольцо	3
	014-018-25-2-3		Кольцо	1
	020-025-30-2-3		Кольцо	6
	027-032-30-2-3		Кольцо	1
	030-035-30-2-3		Кольцо	1
	036-041-30-2-3		Кольцо	9
	040-045-30-2-3		Кольцо	2
	045-050-30-2-3		Кольцо	1
	055-060-30-2-3		Кольцо	2
	78211-4617128		Кольцо	1
	ТО41-3515142		Кольцо защитное	2
1	78221-4617800	45 3642 5868	Рукав	1	1
2	7822-4617810	45 3642 5763	Рукав высокого давления	3	3
3	78221-4617810	45 3642 5869	Рукав высокого давления	3	3
4	78221-4617820	45 3642 5819	Рукав высокого давления	2	2
5	7822-4617830	45 3642 5765	Рукав L=1200	2	2
6	75131-3408254	45 3644 4330	Вкладыш	8	8
7	7545-8607204	45 3637 4836	Панель управления	1	1	75 900 руб.
8	7545-8609750	45 3637 6537	Труба	1	1
9	7545-8609760	45 3637 6538	Труба	1	1
10	7545-8609770	45 3637 6540	Труба	1	1
11	7545-8609780	45 3637 6544	Труба	1	1
12	78211-4617324	45 3642 4354	Прижим	8	8
13	7822-4617327	45 3642 5786	Прижим	42	42
14	7555А-8609066	45 3635 1940	Фланец	1	1
15	7545-8609472-10	45 3637 7282	Фланец	2	2
16	7545-8609474-10	45 3637 7254	Прижим фланца	4	4
17	034-040-36-2-2	25 3111 3152	Кольцо	23	23
18	065-070-30-2-2	25 3111 3126	Кольцо	2	2
19	201499	45 9346 1561	Болт	16	16
20	201549	45 9346 1601	Болт	4	4
21	201593	45 9346 1645	Болт	4	4
22	252136	45 9816 6067	Шайба	103	103
23	252137	45 9816 6068	Шайба	8	8	20 руб.
24	252138	45 9816 6069	Шайба	8	12	20 руб.
25	341347	00 3413 4700	Винт	84	84
26	НШ100А-3	47 9148 1455	Насос правого вращения	—	—
27	НШ50М-4	41 5111 0005	Насос правого вращения	—	—
28	7545-8603009	45 3637 5182	Цилиндр опрокидывающего механизма с подшипниками	—	—
29	7822-3428010	45 3642 6606	Автомат разгрузки насоса	—	—	26 100 руб.
30	78221-4617850	45 3642 5871	Рукав высокого давления	—	—
31	250510	45 9553 1055	Гайка М8-6Н	8	8
32	252135	45 9816 6046	Шайба 8Т	8	8
33	341037	45 9957 3021	Шпилька М8х65	8	8
34	75131-3408258	45 3644 4335	Пластина	4	4

наверх ↑

Рисунок 2.20.6 – Установка трубопроводов опрокидывающего механизма Монтаж гидролиний управления

Перечень сборочных единиц и деталей к рисунку 2.20.6

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (2) все в каталоге «Ремкомплекты БЕЛА3»
	75132-8606409		Комплект запасных частей для блока управления	1 компл.
	010-014-25-2-3		Кольцо	1
	012-016-25-2-3		Кольцо	1
	020-025-30-2-3		Кольцо	4
	7545-8607203		Комплект запасных частей для панели управления	1 компл.
	003-005-14-2-3		Кольцо	2
	010-014-25-2-3		Кольцо	16
	012-016-25-2-3		Кольцо	3
	014-018-25-2-3		Кольцо	1
	020-025-30-2-3		Кольцо	6
	027-032-30-2-3		Кольцо	1
	030-035-30-2-3		Кольцо	1
	036-041-30-2-3		Кольцо	9
	040-045-30-2-3		Кольцо	2
	045-050-30-2-3		Кольцо	1
	055-060-30-2-3		Кольцо	2
	78211-4617128		Кольцо	1
	ТО41-3515142		Кольцо защитное	2
1	75132-8606410	45 3641 6537	Блок управления	1	1	42 100 руб.
2	7545-8607204	45 3637 4836	Панель управления	1	1	75 900 руб.
8	7806-1712916	45 3729 2202	Переходник	1	1
9	201493	45 9345 1555	Болт	2	2
10	252136	45 9816 6067	Шайба	103	103
11	262542	45 9932 1302	Пробка	1	1
12	342661	45 9981 6341	Штуцер	1	1
13	344025	45 9981 1025	Ниппель	2	2
14	344183	45 9981 6354	Тройник	1	1
15	344435	45 9981 6454	Угольник	2	2
16	344442	45 9981 1472	Угольник	2	2
17	344532	45 9981 6482	Угольник	1	1
18	379473	45 9981 8504	Ниппель	4	4
19	НШ100А-3	47 9148 1455	Насос правого вращения	—	—
20	НШ50М-4	41 5111 0005	Насос правого вращения	—	—
21	75131-8609670	45 3641 8455	Рукав высокого давления	1	1	275 руб.
22	75131-8609680	45 3641 8457	Рукав высокого давления	2	2	297 руб.
23	75131-8609686	45 3641 8458	Рукав высокого давления	2	2	308 руб.
24	75131-8609690	45 3641 7774	Рукав высокого давления	1	1	319 руб.
25	751211-8609680	45 3641 7772	Рукав высокого давления	1	1	462 руб.

наверх ↑

Рисунок 2.20.7 – Блок управления

Перечень сборочных единиц и деталей к рисунку 2.20.7

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75132-8606430	45 3641 6620	Крышка пружины	1	1
2	75306-8609360	45 3626 0174	Клапан	1	1
3	540-3405034	45 3613 1677	Пружина	1	1
4	75132-8606347	45 3641 8214	Заглушка пружины	1	1
5	75132-8606422	45 3641 6628	Корпус	1	1
6	75132-8606423	45 3641 6627	Гильза	1	1
7	75132-8606442	45 3641 6630	Крышка	1	1
8	75132-8606443	45 3641 6631	Крышка	1	1
9	75132-8606447	45 3641 6621	Упор пружины	1	1
10	75132-8606448	45 3641 6623	Крышка гильзы	1	1
11	75132-8606456	45 3641 6624	Золотник пилота	1	1
12	010-014-25-2-2	25 3111 3057	Кольцо	1	1
13	012-016-25-2-2	25 3111 3059	Кольцо	1	1
14	020-025-30-2-2	25 3111 3101	Кольцо	4	4
15	201456	45 9346 1522	Болт	6	6	30 руб.
16	206538	45 9336 1557	Болт	1	1
17	224615	45 9462 1097	Винт	8	8
18	250512	45 9553 1057	Гайка	1	1
19	252133	45 9816 6044	Шайба	8	8
20	252135	45 9816 6046	Шайба	6	6
21	262541	45 9932 1301	Пробка	7	7
22	РГС3-6/3СЕ34Г24	45 3922 0649	Гидрораспределитель	1	1
23	РГС3-6/3СЕ44Г24	45 3922 0650	Гидрораспределитель	1	1

наверх ↑

Рисунок 2.20.8 – Клапан

Перечень сборочных единиц и деталей к рисунку 2.20.8

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	540-2917392-01	45 3613 1468	Крышка	1	1
2	540-2917390	45 3613 1466	Прокладка	1	1	100 руб.
3	379473	45 9981 8504	Ниппель	1	1
4	75212-3408434	45 3627 3707	Шток	1	1
5	008-012-25-2-2	25 3111 3055	Кольцо	1	1
6	75306-8609368	45 3626 0176	Корпус	1	1

наверх ↑

Рисунок 2.20.9 – Панель управления

Перечень сборочных единиц и деталей к рисунку 2.20.9

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	78221-4612104	45 3645 0595	Крышка	1	1
2	055-060-30-2-2	25 3111 1022	Кольцо	2	2
3	78211-4612042	45 3642 4513	Золотник	1	1
4	78211-4612044	45 3642 4517	Опора пружины	2	2
5	78211-4612046	45 3642 4514	Пружина	1	1
6	78228-4612024	45 3642 9590	Хвостовик	1	1
7	7545-8606102	45 3634 0945	Блок корпусов	1	1
8	045-050-30-2-2	25 3111 3117	Кольцо	1	1
9	344298	45 9981 1678	Штуцер	1	1
10	341350	45 9957 1117	Винт М12х38	8	8
11	252137	45 9816 6068	Шайба 12 ОТ	8	8	20 руб.
12	341346	00 3413 4600	Винт М10х45	12	12
13	252136	45 9816 6067	Шайба 10 ОТ	20	20
14	7823-4617100	45 3642 6748	Клапан	1	1
15	021-025-25-2-2	25 3111 3069	Кольцо	6	6
16	78211-4617100	45 3642 4469	Клапан предохранительный	2	2	8 900 руб.
17	7820-4603100	45 3642 2130	Клапан вспомогательный	2	2	по запросу
18	7545-8607212	45 3637 4838	Крышка	1	1
19	040-045-30-2-2	25 3111 3115	Кольцо	2	2
20	7545-8607227	45 3637 9192	Втулка	1	1
21	7545-8607156	45 3634 0948	Золотник	1	1
22	201499	45 9346 1561	Болт М10х30	8	8
23	010-014-25-2-2	25 3111 3057	Кольцо	6	6
24	200263	45 9326 1022	Болт М8х35	8	8
25	252155	45 9816 6006	Шайба 8Л	8	8
26	7545-8607217	45 3637 9193	Прижим	1	1
27	7545-8607213-10	45 3635 2309	Заглушка	1	1
28	549А-3544066	45 3619 2516	Пружина золотника	1	1
29	344442	45 9981 1472	Угольник	1	1

наверх ↑

Рисунок 2.20.10 – Клапан вспомогательный

Перечень сборочных единиц и деталей к рисунку 2.20.10

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	012-016-25-2-2	25 3111 3059	Кольцо	3	3
2	ТО41-3515142	45 3642 0490	Кольцо защитное	2	2
3	7820-3515148	45 3642 1964	Седло	1	1
4	ТО41-3515146	45 3642 0494	Стержень	1	1
5	003-005-14-2-2	25 3111 3001	Кольцо	1	1
6	ТО41-3515144	45 3642 0492	Клапан настройки	1	1
7	ТО41-3515147	45 3642 0495	Шайба	1	1
8	ТО41-3515151	45 3642 0498	Пружина клапана	1	1
9	ТО41-3515149	45 3642 0497	Поршень	1	1
10	7820-4603104-10	45 3642 6752	Крышка пружины	1	1
11	201418	45 9346 1504	Болт	2	2
12	206538	45 9336 1557	Болт	1	1
13	252134	45 9816 6045	Шайба	4	4
14	250512	45 9553 1057	Гайка	1	1
15	7820-4603102	45 3642 2131	Корпус	1	1
16	7820-3515152	45 3642 2009	Заглушка	1	1
17	014-018-25-2-2	25 3111 3062	Кольцо	1	1
18	7820-4603106	45 3642 2133	Крышка	1	1
19	201420	45 9346 1506	Болт	2	2

наверх ↑

Рисунок 2.20.11 – Клапан предохранительный

Перечень сборочных единиц и деталей к рисунку 2.20.11

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	78211-4617107	45 3642 4470	Корпус	1	1
2	78211-4617114	45 3642 4471	Седло	1	1
3	78211-4617122	45 3642 4473	Клапан	1	1
4	78211-4617128	45 3642 4474	Кольцо защитное	1	1
6	78211-4617119	45 3642 4522	Пружина	1	1
7	78211-4617132	45 3642 4475	Крышка	1	1
8	027-032-30-2-2	25 3111 3106	Кольцо	1	1

наверх ↑

Рисунок 2.20.12 – Блок корпусов

Перечень сборочных единиц и деталей к рисунку 2.20.12

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	78211-4612015	45 3642 4509	Корпус	1	1
2	7545-8607222	45 3637 4841	Корпус распределителя	1	1
3	7545-8607414	45 3637 4839	Корпус сливной	1	1
4	7545-8607416	45 3637 4840	Корпус нагнетательный	1	1
5	010-014-25-2-2	25 3111 3057	Кольцо	1	1
6	030-035-30-2-2	25 3111 3108	Кольцо	1	1
7	036-041-30-2-2	25 3111 3113	Кольцо	8	8
8	250690	45 9553 1362	Гайка	6	6	40 руб.
9	252138	45 9816 6069	Шайба	7	7	20 руб.
10	340749	45 9957 1152	Болт	1	1
11	341140	45 9957 1042	Шпилька	3	3
12	341141	45 9957 1043	Шпилька	3	3

наверх ↑

Рисунок 2.20.13 – Установка насосов

Перечень сборочных единиц и деталей к рисунку 2.20.13

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	090-096-36-2-2	25 3111 3199	Кольцо	1	1
2	252137	45 9816 6068	Шайба	4	4	20 руб.
3	201543	45 9346 1601	Болт	4	4
4	НШ100А-3	47 9148 1455	Насос правого вращения	1	1
5	250512	45 9553 1057	Гайка	4	4
6	252156	45 9816 6007	Шайба	4	4
7	341003	45 9957 3002	Шпилька	4	4
8	530-3406018	45 3611 0187	Прокладка насоса	4	4
9	НШ50М-4	41 5111 0005	Насос правого вращения	2	2
10	201499	45 9346 1561	Болт	4	4
11	252136	45 9816 6067	Шайба	4	4
12	549А-4202179	45 3619 2949	Кольцо	2	2

наверх ↑

Рисунок 2.20.14 – Установка масляного бака

Перечень сборочных единиц и деталей к рисунку 2.20.14

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	342561	45 9957 1200	Шайба 25	4	4
2	252143	45 9816 6054	Шайба 24	4	4
3	341274	00 3412 7400	Шпилька	4	4	154 руб.
4	342429	45 9957 4040	Гайка	4	4
5	7545-8608008	45 3637 5177	Бак масляный	1	1

наверх ↑

Рисунок 2.20.15 – Бак масляный. Установка фильтров и заслонки

Перечень сборочных единиц и деталей к рисунку 2.20.15

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7545-8608012	45 3637 5193	Корпус масляного бака	1	1
2	190-195-36-2-2	25 3111 4236	Кольцо	1	1
3	7545-8608600	45 3637 5185	Заслонка	1	1
4	252136	45 9816 6067	Шайба	8	8
5	201495	45 9346 1557	Болт	8	8
6	75213-8608750	45 3627 5953	Цепочка	2	2
7	75213-8608259	45 3627 5952	Пластина	2	2
8	7513-8608422	45 3641 4475	Крышка	2	2
9	7513-8608418	45 3641 4473	Прокладка	2	2
10	7513-8608400	45 3641 4472	Ниппель	1	1
11	22,225-60+_150	46 9196 0561	Шарик	1	1
12	030-035-30-2-2	25 3111 3108	Кольцо	1	1
13	7512-8608137	45 3641 0131	Корпус фильтра	2	2
14	549-8608647	45 3619 6840	Уплотнитель	6	6
15	631ВМ-1-СМ	45 3921 7194	Элемент фильтрующий	4	4
16	549-8608160	45 3619 6825	Трубка	2	2
17	056-062-36-2-2	25 3111 3169	Кольцо	2	2
18	75473-8608440	45 3611 6555	Клапан	2	2
19	540-8608252	45 3613 3365	Пружина	2	2
20	201538	45 9346 1596	Болт	8	8
21	252137	45 9816 6068	Шайба	8	8	20 руб.
22	120-130-58-2-2	25 3111 3372	Кольцо	2	2
23	7545-8608125	45 3637 5180	Крышка фильтра	1	1
24	7545-8608110	45 3637 5181	Крышка фильтра	1	1
25	540-1304118	45 3613 0549	Пробка	1	1
26	540-1304090-01	45 3613 0548	Прокладка	1	1
27	527-8608157	45 3611 0327	Каркас фильтра	1	1

наверх ↑

Рисунок 2.20.16 – Бак масляный. Установка заправочного клапана и нижней крышки

Перечень сборочных единиц и деталей к рисунку 2.20.16

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7513-8608419	45 3641 4474	Уплотнитель	1	1
2	7513-8608410	45 3641 4466	Фланец	1	1
3	7513-8608424	45 3641 4476	Пластина	1	1
4	252135	45 9816 6046	Шайба	16	16
5	201454	45 9346 1520	Болт	4	4
6	201418	45 9346 1504	Болт	6	6
7	252134	45 9816 6045	Шайба	6	6
8	549А-1101146	45 3619 7169	Крышка	1	1
9	065-070-30-2-2	25 3111 3126	Кольцо	2	2
10	7519-2405358	45 3633 1111	Глазок	1	1
11	385-400-85-2-2	25 3111 3482	Кольцо	1	1
12	75481-8608060	45 3614 9228	Крышка	1	1
13	201456	45 9346 1522	Болт	12	12	30 руб.
14	75213-8608259	45 3627 5952	Пластина	2	2
15	7513-8608422	45 3641 4475	Крышка	2	2
16	7513-8608418	45 3641 4473	Прокладка	2	2
17	040-045-30-2-2	25 3111 3115	Кольцо	2	2
18	75131-8608900	45 3644 3353	Пробка магнитная	2	2

наверх ↑

Рисунок 2.20.17 – Заслонка

Перечень сборочных единиц и деталей к рисунку 2.20.17

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7549-8608612	45 3638 1636	Заслонка	1	1
2	7545-8608610	45 3637 5201	Заслонка	1	1
3	549А-2907263	45 3619 0216	Шайба защитная гильзы	2	2
4	020-025-30-2-2	25 3111 3101	Кольцо	1	1
5	549-8608760	45 3619 5220	Колпак	1	1
6	252016	45 9811 1209	Шайба	1	1
7	374625	45 9958 4104	Гайка	1	1	30 руб.
8	258042	45 9871 1053	Шплинт	1	1

наверх ↑

Рисунок 2.20.18 – Установка выключателя

Перечень сборочных единиц и деталей к рисунку 2.20.18

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-8606020	45 3634 0181	Рычаг выключателя	1	1
2	7555-8606030	45 3634 0186	Кронштейн	1	1
3	7555-8606036	45 3634 0180	Кронштейн	1	1
4	7555-8606046	45 3634 0187	Натяжитель	1	1
5	500-3501037	45 3416 1075	Пружина	1	1	40 руб.
6	250512	45 9553 1057	Гайка	1	1
7	201499	45 9346 1561	Болт	1	1
8	201538	45 9346 1596	Болт	2	2
9	220082	45 9432 1084	Винт	2	2
10	250464	45 9553 1053	Гайка	2	2
11	252003	45 9811 1204	Шайба	2	2
12	252133	45 9816 6044	Шайба	2	2
13	252136	45 9816 6067	Шайба	2	1
14	252157	45 9816 6008	Шайба	2	2
15	341274	00 3412 7400	Шпилька	1	1	154 руб.
16	342408	00 3424 0800	Гайка колесная	1	1	100 руб.
17	252156	45 9816 6007	Шайба	1	1
18	ВПК-2111А 6У2	45 7514 0089	Выключатель путевой	1	1

наверх ↑

← Содержание каталога | 2.19. Платформа | Подшипники →

Каталог БЕЛА3-7555В. 2.20. Опрокидывающий механизм

Рисунок 2.20.1 – Установка цилиндров опрокидывающего механизма

Рисунок 2.20.2 – Цилиндр опрокидывающего механизма с подшипниками

Рисунок 2.20.3 – Цилиндр опрокидывающего механизма

Рисунок 2.20.4 – Установка трубопроводов опрокидывающего механизма Монтаж всасывающих и сливной гидролиний

Рисунок 2.20.5 – Установка трубопроводов опрокидывающего механизма. Монтаж напорных гидролиний

Рисунок 2.20.6 – Установка трубопроводов опрокидывающего механизма Монтаж гидролиний управления

Рисунок 2.20.7 – Блок управления

Рисунок 2.20.8 – Клапан

Рисунок 2.20.9 – Панель управления

Рисунок 2.20.10 – Клапан вспомогательный

Рисунок 2.20.11 – Клапан предохранительный

Рисунок 2.20.12 – Блок корпусов

Рисунок 2.20.13 – Установка насосов

Рисунок 2.20.14 – Установка масляного бака

Рисунок 2.20.15 – Бак масляный. Установка фильтров и заслонки

Рисунок 2.20.16 – Бак масляный. Установка заправочного клапана и нижней крышки

Рисунок 2.20.17 – Заслонка

Рисунок 2.20.18 – Установка выключателя

ООО АСТ76

Навигация

Категории

Контакты
