Рисунок 2.18.1 – Установка крыльев и заднего капота
Перечень сборочных единиц и деталей к рисунку 2.18.1
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | 7545-8202210-10 | 45 3634 2773 | Поручень крыла правый | 1 | 1 | ||
| 2 | 7545-8202211 | 45 3637 4597 | Поручень крыла левый | 1 | 1 | ||
| 3 | 7545-8202221-10 | 45 3634 2769 | Поручень боковой левый | 1 | 1 | ||
| 4 | 75132-3711076 | 45 3641 5943 | Крышка | 2 | 2 | ||
| 5 | 7555В-8402036 | 45 3635 1133 | Пластина | 2 | 2 | ||
| 6 | 341003 | 45 9957 3002 | Шпилька М10 | 8 | 8 | ||
| 7 | 7555В-8402030 | 45 3635 1130 | Панель капота | 1 | 1 | ||
| 8 | 7555В-8402031 | 45 3635 1131 | Панель капота | 1 | 1 | ||
| 9 | 7555В-8403011-20 | 45 3635 1560 | Крыло левое | 1 | 1 | ||
| 10 | 7555В-8403170 | 45 3635 0627 | Опора крыла правая | 2 | 2 | ||
| 11 | 7555В-8403171 | 45 3635 0626 | Опора крыла левая | 1 | 1 | ||
| 12 | 7555В-8403221 | 45 3635 1142 | Кронштейн крыла левый | 1 | 1 | ||
| 13 | 7545-8403260 | 45 3637 6189 | Брызговик крыла правый | 1 | 1 | ||
| 14 | 7545-8403261 | 45 3637 6190 | Брызговик крыла левый | 1 | 1 | ||
| 15 | 549С-8201098 | 45 3619 7108 | Пластина | 10 | 10 | ||
| 16 | 549С-8201158 | 45 3619 7107 | Стяжка | 10 | 10 | ||
| 17 | 7513-8202267 | 45 3619 9695 | Пластина | 1 | 1 | ||
| 18 | 7513-8202502 | 45 3644 4753 | Цепь ограждения | 2 | 2 | ||
| 19 | 7513-8209122 | 45 3644 4752 | Чехол цепи | 2 | 2 | ||
| 20 | 7545-8402829 | 45 3637 5468 | Крышка люка | 1 | 1 | ||
| 21 | 200319 | 45 9326 1063 | Болт М10х50 | 1 | 1 | ||
| 22 | 201458 | 45 9346 1524 | Болт М8х25 | 30 | 30 | ||
| 23 | 201460 | 45 9346 1526 | Болт М8х30 | 18 | 18 | ||
| 24 | 201497 | 45 9346 1559 | Болт М10х25 | 16 | 16 | ||
| 25 | 201501 | 45 9346 1563 | Болт М10х35 | 26 | 26 | ||
| 26 | 201540 | 45 9346 1598 | Болт М12х30 | 16 | 16 | ||
| 27 | 250510 | 45 9553 1055 | Гайка М8 | 50 | 50 | ||
| 28 | 250512 | 45 9553 1057 | Гайка М10 | 43 | 43 | ||
| 29 | 252005 | 45 9811 1206 | Шайба 8 | 46 | 46 | ||
| 30 | 252039 | 45 9811 1257 | Шайба 10 | 58 | 58 | ||
| 31 | 252045 | 45 9811 1258 | Шайба 12 | 24 | 24 | ||
| 32 | 252135 | 45 9816 6046 | Шайба 8Т | 38 | 38 | ||
| 33 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 44 | 44 | ||
| 34 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 24 | 24 | ||
| 35 | 252155 | 45 9816 6006 | Шайба 8Л | 30 | 30 | ||
| 36 | 342515 | 45 9957 6002 | Шайба 8 | 16 | 16 | ||
| 37 | 7555Е-8403010-10 | 45 3635 1559 | Крыло правое | 1 | 1 | ||
| 38 | 7555В-8402610-10 | 45 3634 3503 | Капот задний | 1 | 1 | ||
| 39 | 7555В-8403031 | 45 3634 7790 | Заглушка | 1 | 1 | ||

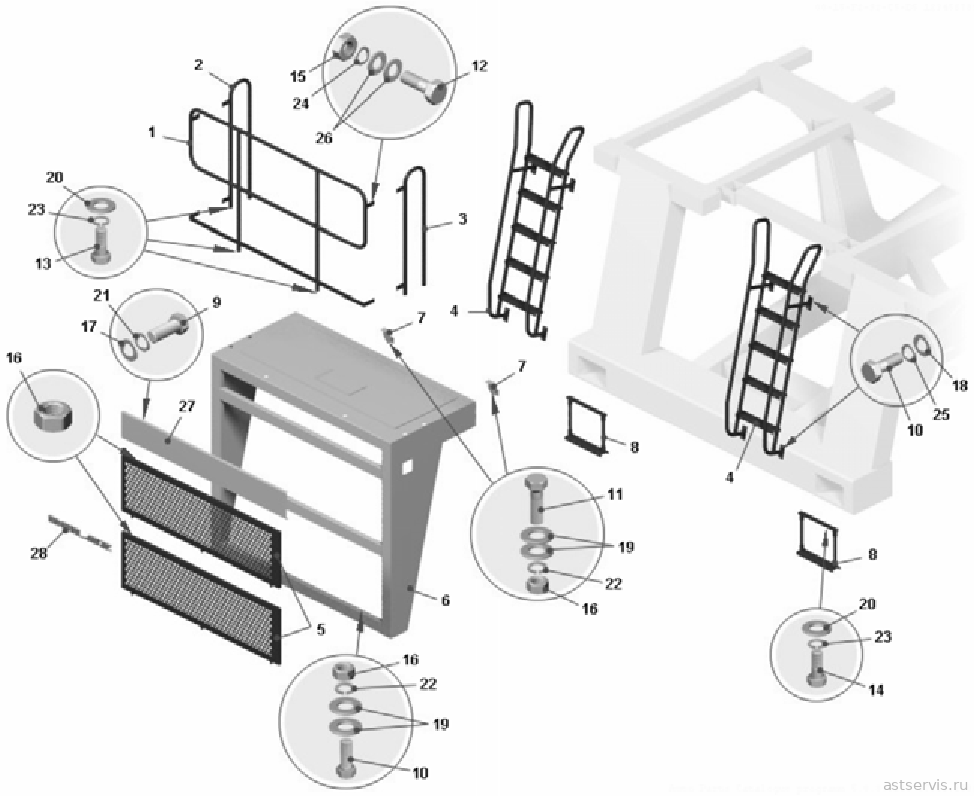

Рисунок 2.18.2 – Установка переднего капота и лестниц
Перечень сборочных единиц и деталей к рисунку 2.18.2
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | 7545-8202050-20 | 45 3634 3502 | Поручень | 1 | 1 | ||
| 2 | 7545-8202060 | 45 3634 2819 | Поручень | 1 | 1 | ||
| 3 | 7545-8202061 | 45 3634 2820 | Поручень | 1 | 1 | ||
| 4 | 7545-8210010 | 45 3634 2481 | Лестница | 2 | 2 | ||
| 5 | 7555-8401070 | 45 3637 2965 | Облицовка радиатора | 2 | 2 | ||
| 6 | 7545-8402012-10 | 45 3634 3509 | Капот передний | 1 | 1 | ||
| 7 | 7545-8403240 | 45 3637 5269 | Усилитель | 2 | 2 | ||
| 8 | 75280-8405010-10 | 45 3634 5568 | Подножка | 2 | 2 | ||
| 9 | 201420 | 45 9346 1506 | Болт М6х20 | 6 | 6 | ||
| 10 | 201501 | 45 9346 1563 | Болт М10х35 | 26 | 26 | ||
| 11 | 201502 | 45 9346 1564 | Болт М10х38 | 6 | 6 | ||
| 12 | 201460 | 45 9346 1526 | Болт М8х30 | 18 | 18 | ||
| 13 | 201540 | 45 9346 1598 | Болт М12х30 | 16 | 16 | ||
| 14 | 201542 | 45 9346 1600 | Болт М12х35 | 8 | 8 | ||
| 15 | 250510 | 45 9553 1055 | Гайка М8 | 50 | 50 | ||
| 16 | 250512 | 45 9553 1057 | Гайка М10 | 43 | 43 | ||
| 17 | 252004 | 45 9811 1205 | Шайба 6 | 6 | 6 | ||
| 18 | 252006 | 45 9811 1207 | Шайба 10 | 8 | 8 | ||
| 19 | 252039 | 45 9811 1257 | Шайба 10 | 58 | 58 | ||
| 20 | 252045 | 45 9811 1258 | Шайба 12 | 24 | 24 | ||
| 21 | 252134 | 45 9816 6045 | Шайба 6Т | 6 | 6 | ||
| 22 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 44 | 44 | ||
| 23 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 24 | 24 | ||
| 24 | 252155 | 45 9816 6006 | Шайба 8Л | 30 | 30 | ||
| 25 | 252156 | 45 9816 6007 | Шайба 10Л | 8 | 8 | ||
| 26 | 342515 | 45 9957 6002 | Шайба 8 | 16 | 16 | ||
| 27 | 7545-8402416 | 45 3637 5390 | Панель капота | 1 | 1 | ||
| 28 | 7522-8401140 | 45 3637 0756 | Эмблема | 1 | 1 | ||

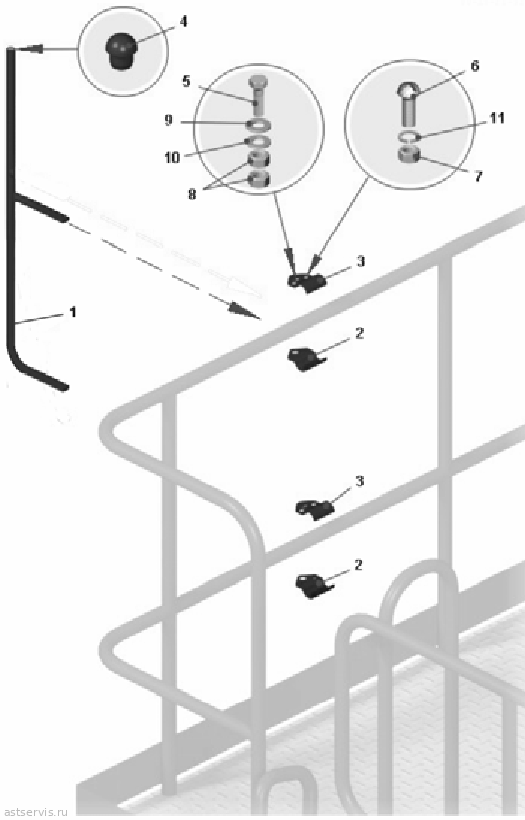

Рисунок 2.18.3 – Установка кронштейнов зеркал заднего вида
Перечень сборочных единиц и деталей к рисунку 2.18.3
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | 7555-8201100-20 | 45 3634 7491 | Кронштейн зеркала | 2 | 2 | ||
| 2 | 7555-8201112 | 45 3637 2945 | Держатель кронштейна нижний | 4 | 4 | ||
| 3 | 7555-8201110 | 45 3637 2944 | Держатель кронштейна верхний | 4 | 4 | ||
| 4 | 7555-8201128 | 45 3637 2946 | Заглушка | 2 | 2 | ||
| 5 | 201502 | 45 9346 1564 | Болт М10х38 | 4 | 4 | ||
| 6 | 221664 | 45 9412 1139 | Винт М8х20 | 8 | 8 | ||
| 7 | 250510 | 45 9553 1055 | Гайка М8 | 8 | 8 | ||
| 8 | 250512 | 45 9553 1057 | Гайка М10 | 8 | 8 | ||
| 9 | 252006 | 45 9811 1207 | Шайба 10 | 4 | 4 | ||
| 10 | 252039 | 45 9811 1257 | Шайба 10 | 4 | 4 | ||
| 11 | 252135 | 45 9816 6046 | Шайба 8Т | 8 | 8 | ||

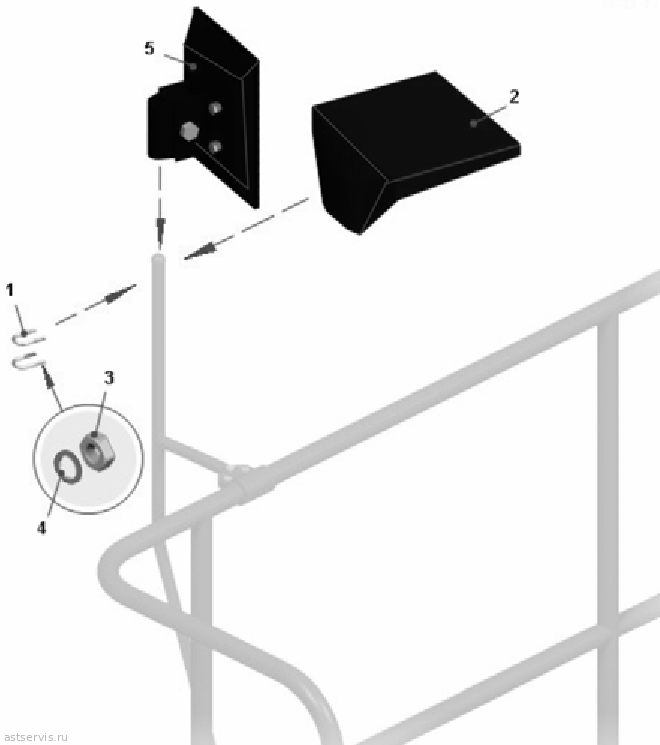

Рисунок 2.18.4 – Установка зеркал заднего вида
Перечень сборочных единиц и деталей к рисунку 2.18.4
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | 78211-6816042 | 45 3642 5962 | Фиксатор | 4 | 4 | ||
| 2 | 75131-8201132-10 | 45 3646 1023 | Кронштейн | 2 | 2 | ||
| 3 | 250508 | 45 9553 1054 | Гайка М6 | 8 | 8 | ||
| 4 | 252134 | 45 9816 6045 | Шайба 6Т | 8 | 8 | ||
| 5 | ВРЕИ 203621.009 | 45 9100 0001 | Зеркало наружное | 2 | 2 | ||

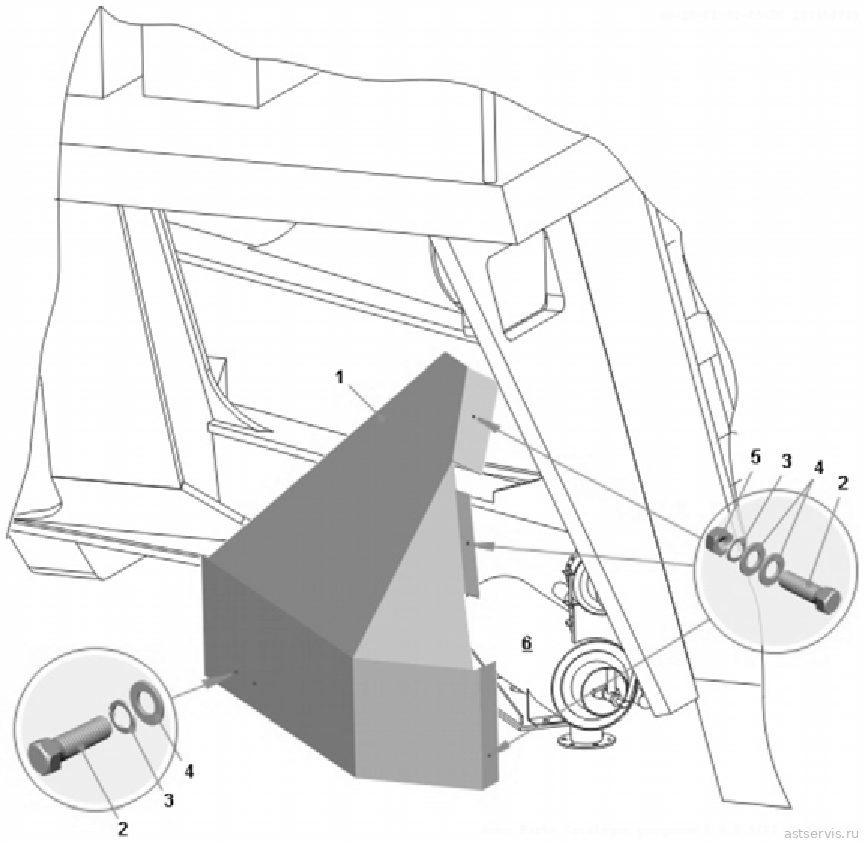

Рисунок 2.18.5 – Установка кожуха подогревателя
Перечень сборочных единиц и деталей к рисунку 2.18.5
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | 7545-8403753-10 | 45 3634 1627 | Кожух подогревателя | 1 | 1 | ||
| 2 | 201420 | 45 9346 1506 | Болт М6х20 | 5 | 5 | ||
| 3 | 252134 | 45 9816 6045 | Шайба 6Т | 5 | 5 | ||
| 4 | 252037 | 45 9811 1255 | Шайба 6 | 8 | 8 | ||
| 5 | 250508 | 45 9553 1054 | Гайка М6 | 3 | 3 | ||
| 6 | ПЖД600-1015008-А | 45 9115 2449 | Подогреватель | 1 | 1 | ||

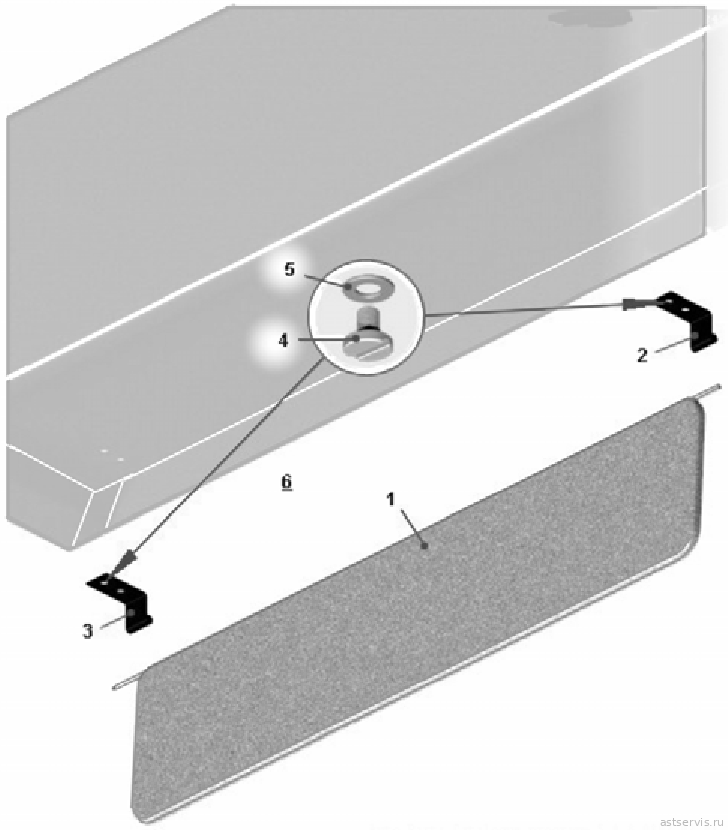

Рисунок 2.18.6 – Установка противосолнечного козырька
Перечень сборочных единиц и деталей к рисунку 2.18.6
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | 64221-8204010 | 45 3427 6771 | Козырек противосолнечный | 1 | 1 | ||
| 2 | 7921-8204036 | 45 8631 2595 | Кронштейн правый | 1 | 1 | ||
| 3 | 7921-8204037 | 45 8631 2596 | Кронштейн левый | 1 | 1 | ||
| 4 | Е 39410-01 | 45 3921 6471 | Винт СП М6х20 | 4 | 4 | ||
| 5 | 252269 | 45 9816 1404 | Шайба 6 | 4 | 4 | ||
| 6 | 7545-5325250 | 45 3634 6435 | Панель приборов верхняя | 1 | 1 | ||
Написать
