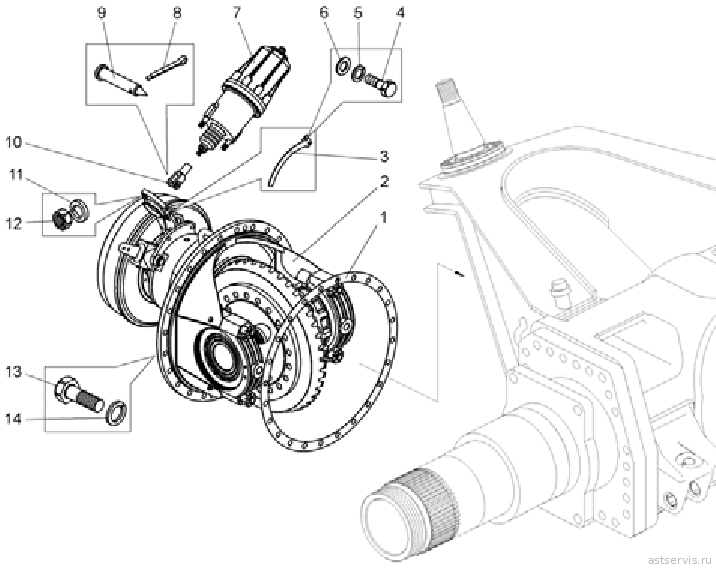

- Установка главной передачи и цилиндра стояночного тормоза

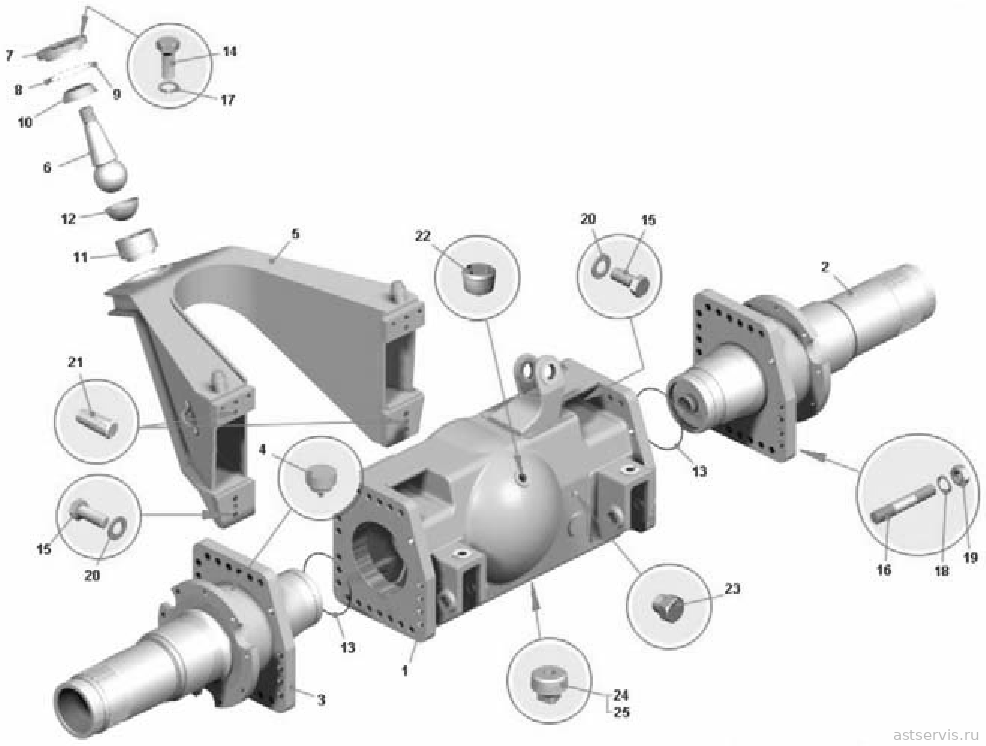

- Картер заднего моста с рычагом

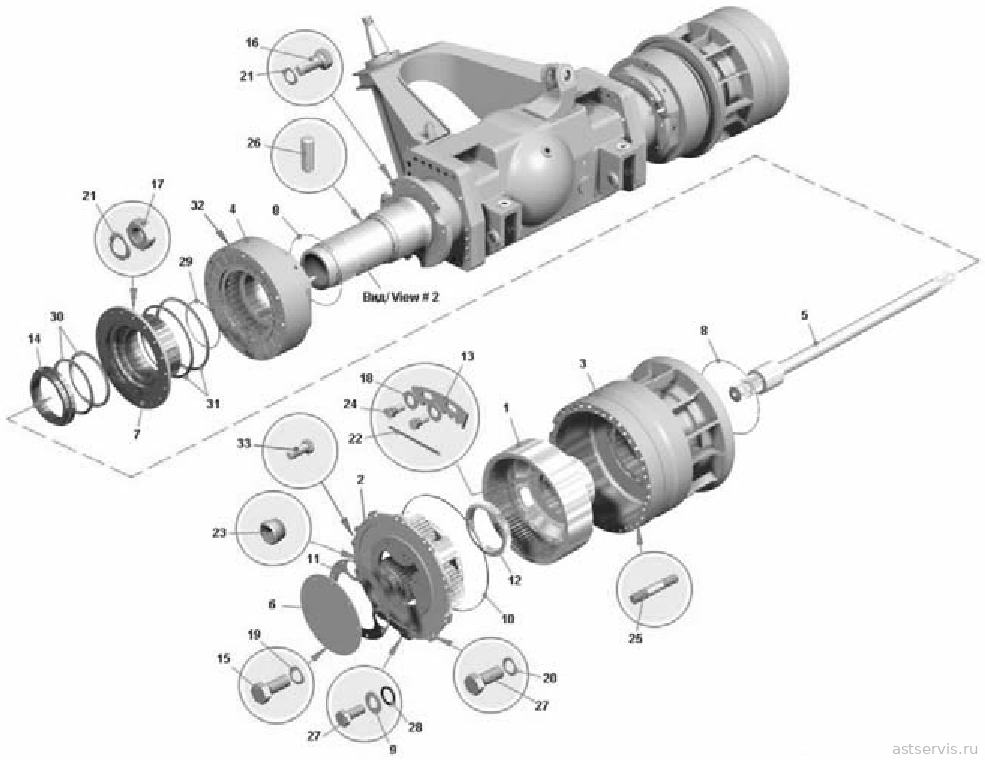

- Установка ступицы заднего колеса и бортовой передачи
- Установка рабочих тормозных механизмов
- Установка ступицы заднего колеса и бортовой передачи
- Передача главная
- Передача главная со стояночным тормозом
- Шестерня ведущая главной передачи

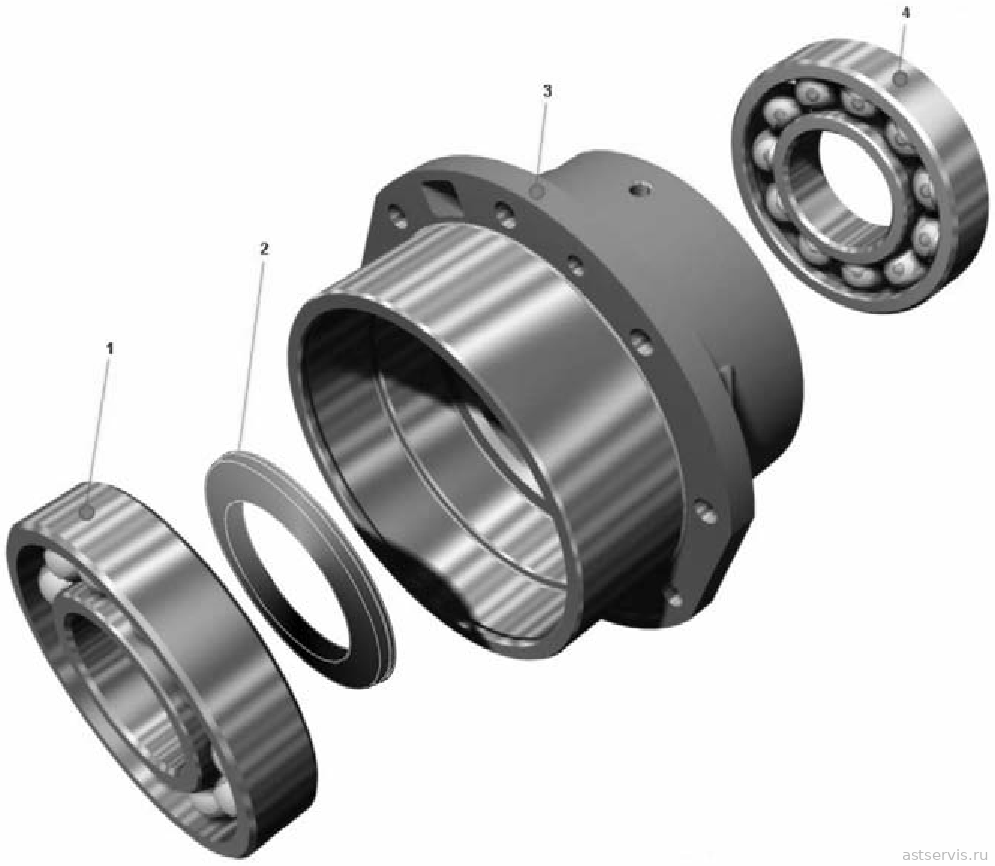

- Картер подшипников

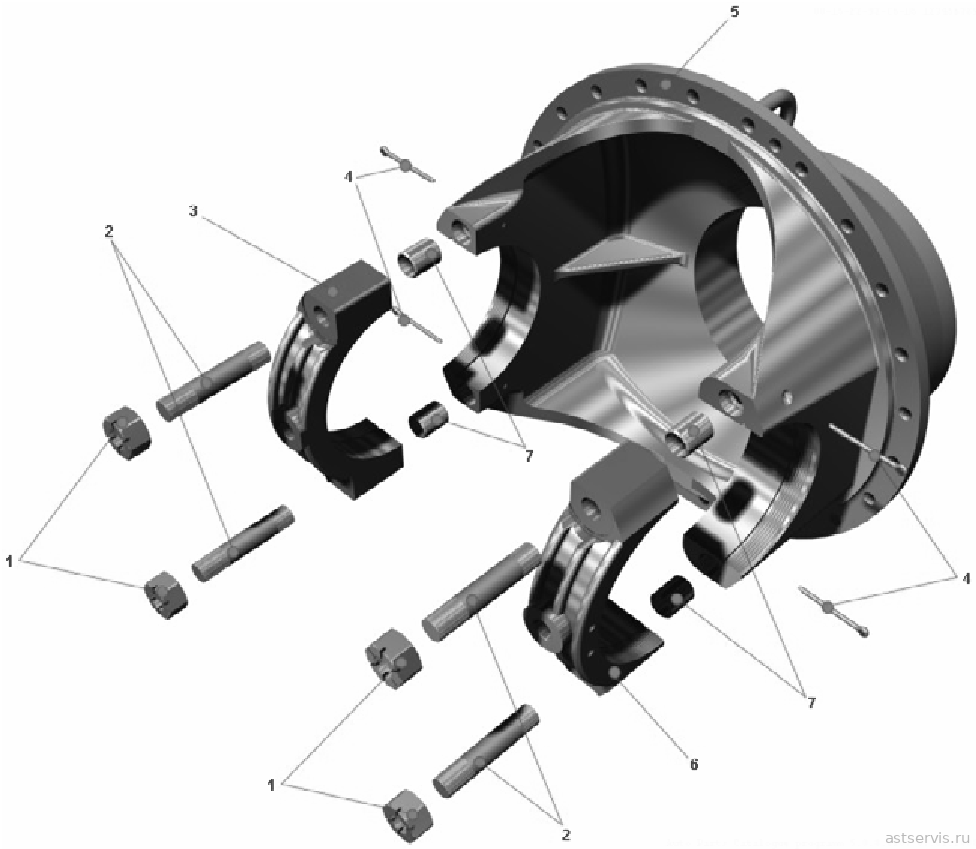

- Картер главной передачи

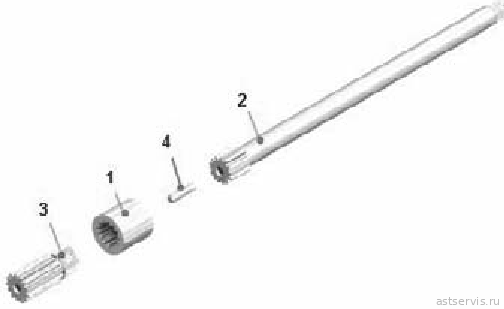

- Полуось

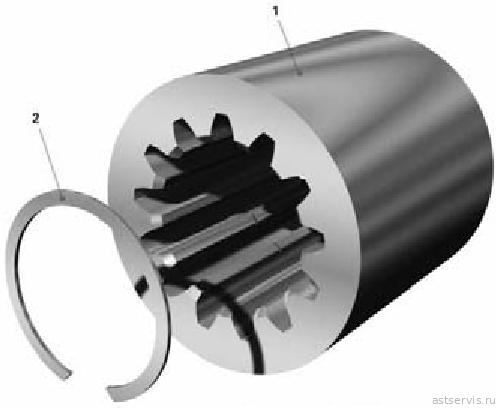

- Втулка соединительная
- Дифференциал в сборе

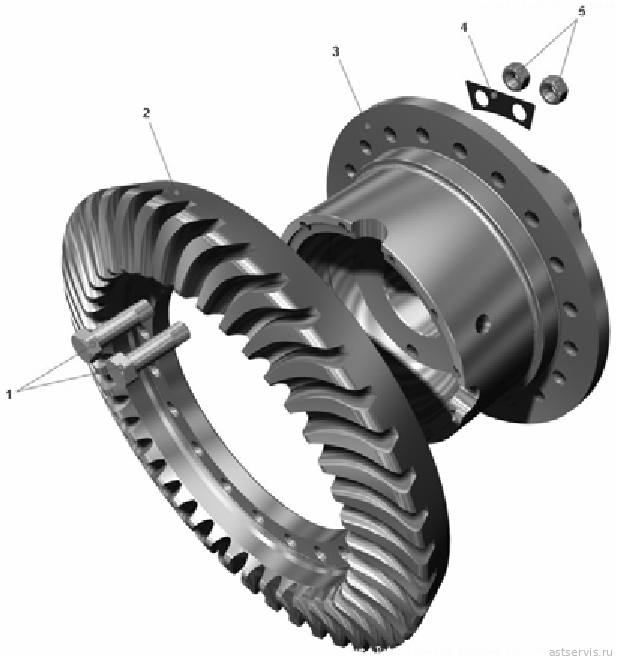

- Чашка дифференциала правая с ведомой шестерней

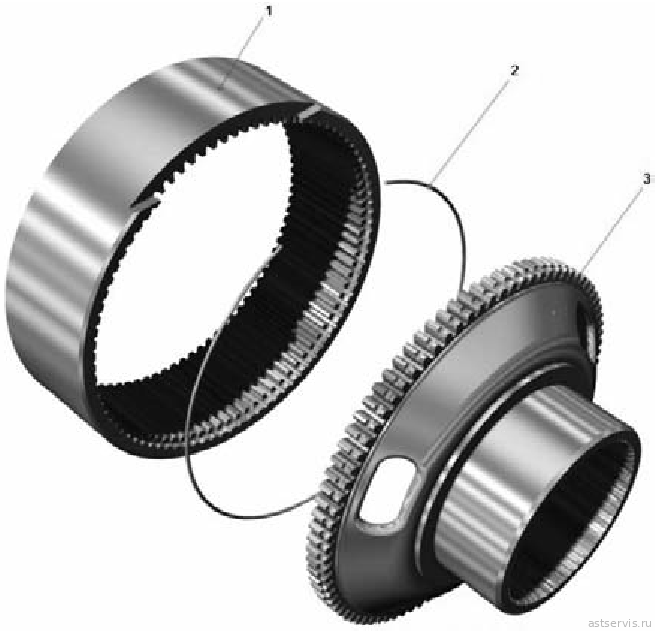

- Шестерня коронная с кожухом
- Водило планетарной передачи с сателлитами

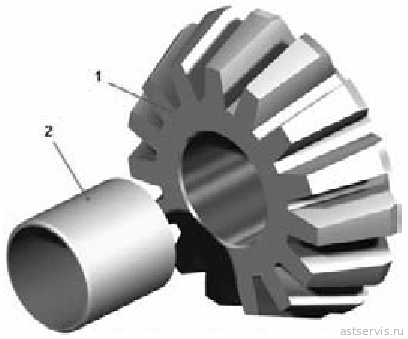

- Сателлит дифференциала

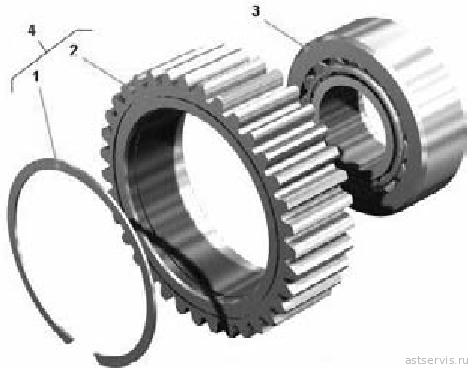

- Сателлит планетарной передачи
- Суппорт стояночного тормоза

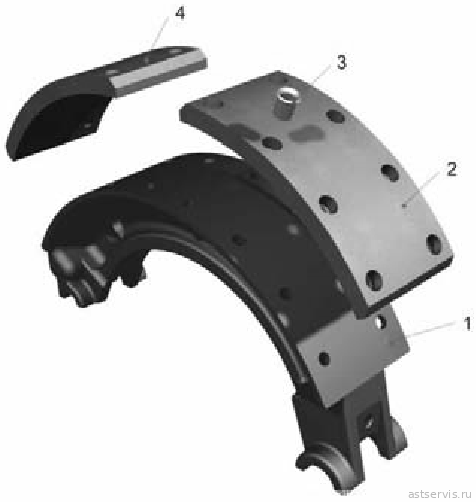

- Колодка стояночного тормоза

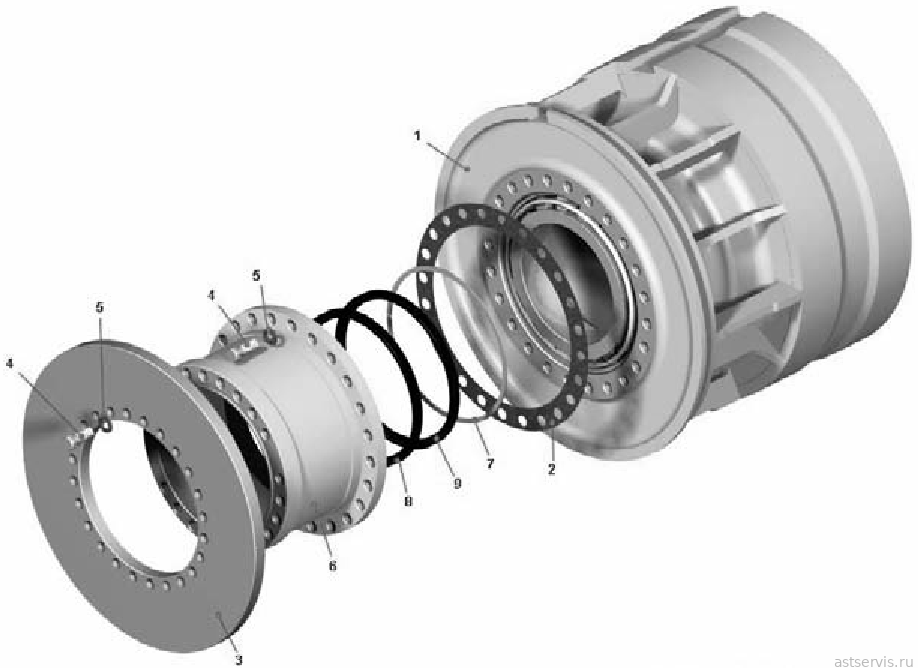

- Ступица заднего колеса

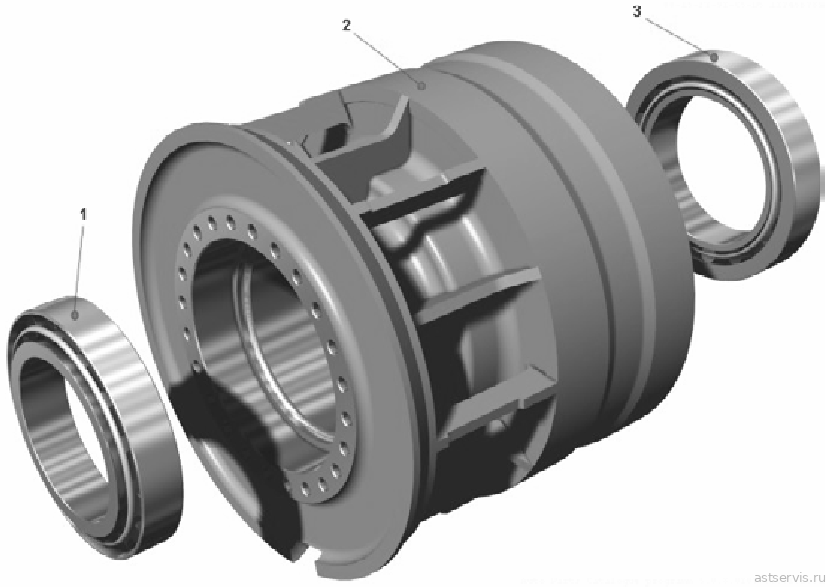

- Ступица заднего колеса с подшипниками

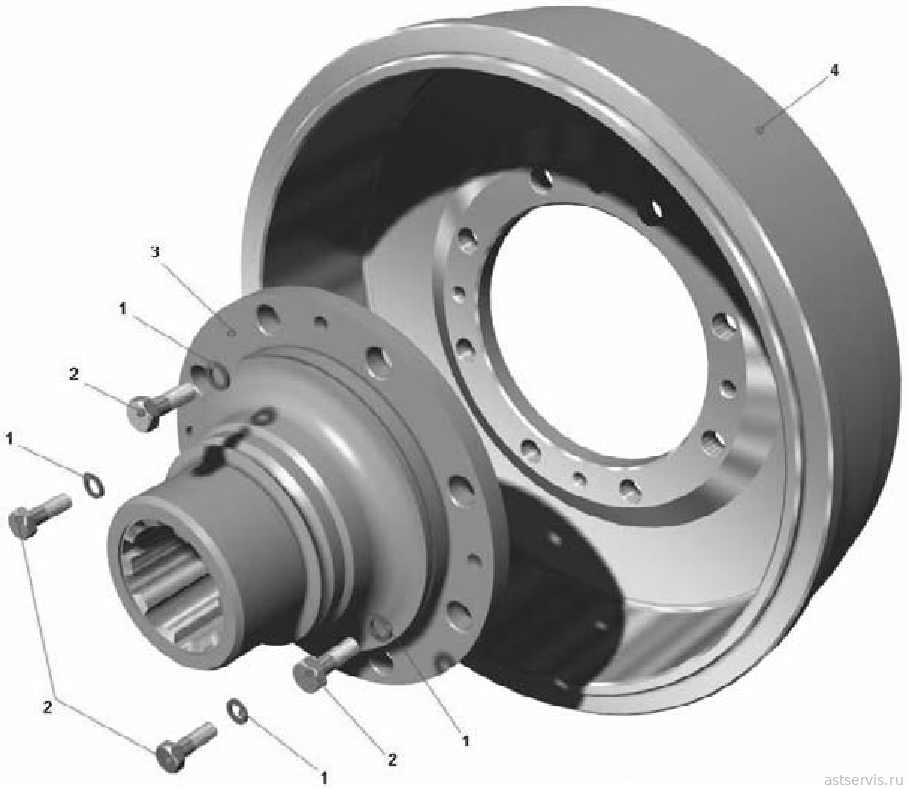

- Барабан стояночного тормоза с фланцем

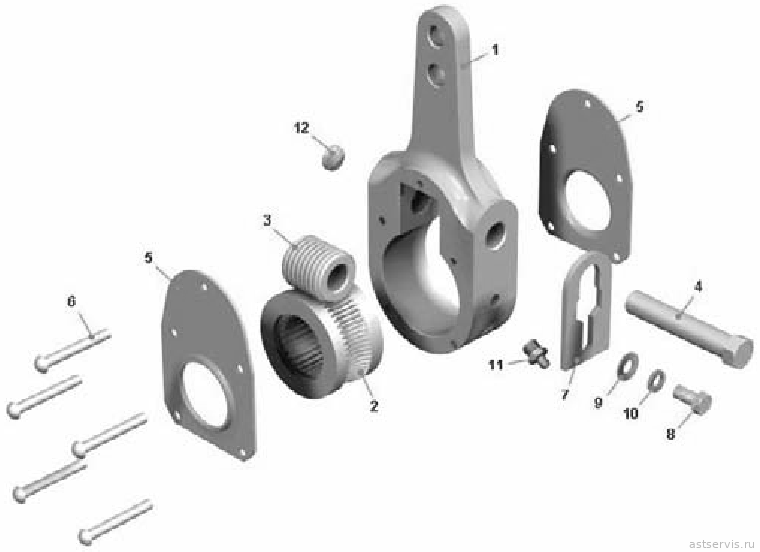

- Рычаг регулировочного стояночного тормоза
- Корпус тормоза

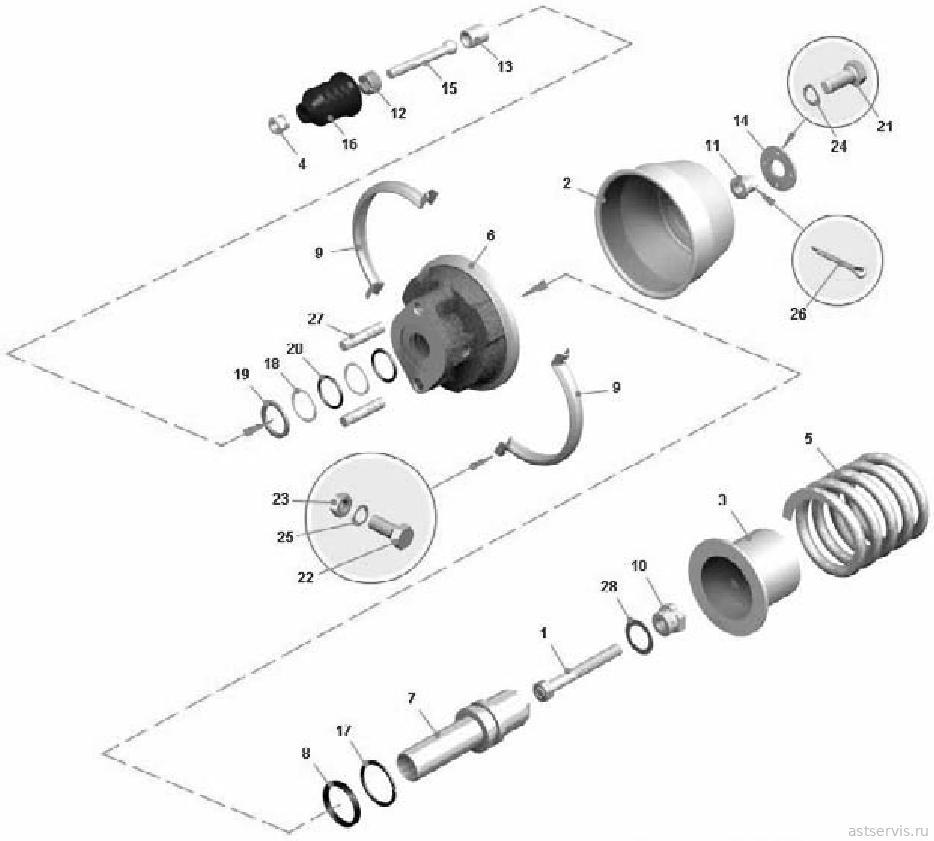

- Цилиндр стояночного тормоза

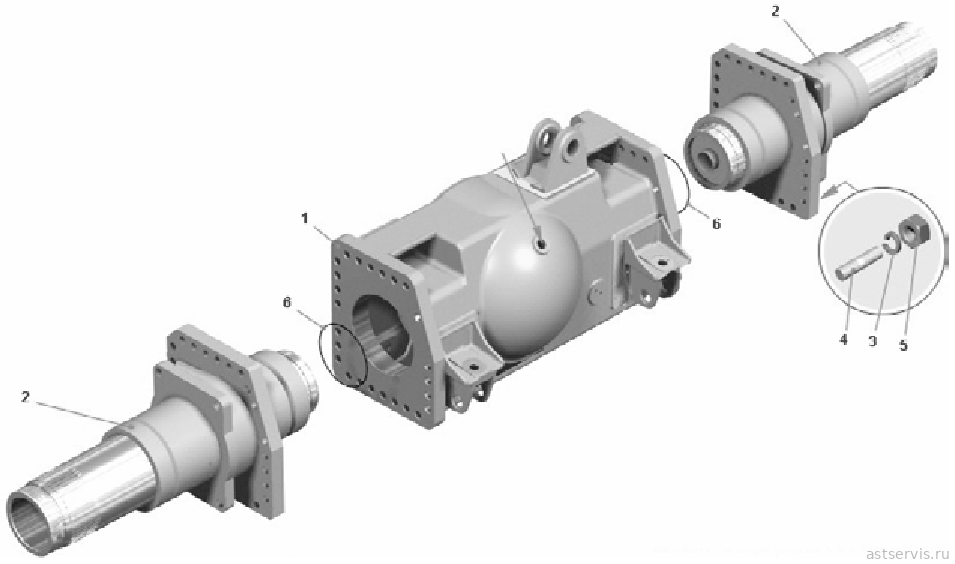

- Картер заднего моста

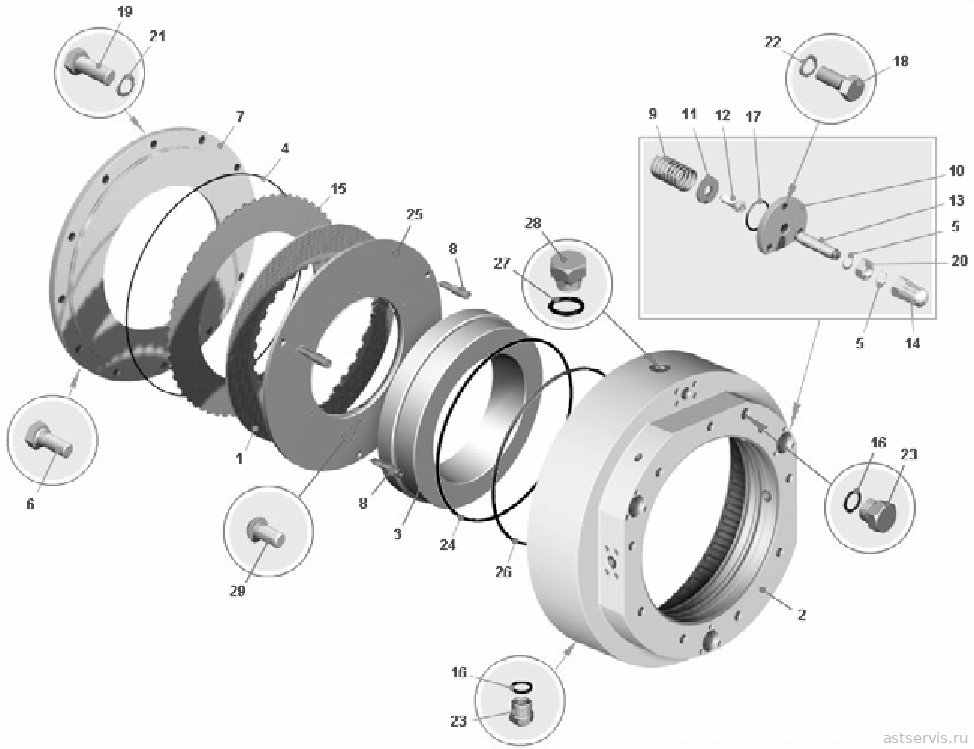

- Механизм тормозной многодисковый
Рама
- Рама
- Установка брызговиков двигателя
Подвеска
- Установка цилиндров передней подвески
- Установка передней подвески. Центральный шарнир передней подвески
- Установка передней подвески. Установка поперечной штанги передней подвески
- Цилиндр подвески в сборе
- Цилиндр подвески
- Насос
- Плунжер
- Клапан обратный
- Клапан предохранительный
- Установка задней подвески. Установка центрального шарнира задней подвески
- Установка цилиндров задней подвески
- Установка задней подвески. Установка поперечной штанги задней подвески
- Цилиндр подвески
- Цилиндр подвески
- Насос
Передняя ось
- Ось передняя со ступицами и тормозами. Установка поворотных кулаков и шкворней
- Ось передняя со ступицами и тормозами. Установка цилиндров поворота и поперечной тяги рулевой трапеции
- Ось передняя со ступицами и тормозами. Установка ступицы переднего колеса
- Ось передняя со ступицами и тормозами. Установка рабочих тормозных механизмов
- Подшипник
- Тяга рулевой трапеции
- Наконечник тяги
- Цилиндр поворота
- Ступица переднего колеса
Колеса и шины
- Установка передних колес
- Колесо с шиной в сборе
- Колесо в сборе
- Установка задних колес
- Колесо с шиной в сборе
Рулевое управление
- Установка рулевого управления
- Установка рулевого управления ,трубопроводы рулевого управления
- Установка рулевого управления , плита соединительная
- Установка рулевого управления , клапан-регулятор
- Вал карданный рулевого управления
- Кардан вала рулевого управления
- Фланец с подшипником
- Вал рулевого механизма
- Колонка рулевая с кронштейном
- Колонка рулевого управления
- Электродвигатель с насосом
- Фильтр
- Клапан-регулятор
Тормозные системы
- Монтаж гидропривода тормозов на самосвале БЕЛА3-7555В
- Монтаж гидропривода тормозов на самосвале БЕЛА3-7555В-06
- Автомат разгрузки насоса
- Блок управления
- Пневомогидроаккумулятор
- Клапан защитный двойной
- Кран управления стояночным тормозом
- Кран управления тормозами
- Кран управления тормозами
- Клапан двухмагистральный
- Фильтр
- Монтаж системы охлаждения тормозных механизмов
- Монтаж аппаратов и трубопроводов компрессора. Рисунок I
- Монтаж аппаратов и трубопроводов компрессора. Рисунок II
- Клапан предохранительный
- Противозамерзатель
- Клапан контрольного вывода
- Установка включателя тормоза-замедлителя
- Выключатель гидравлического тормоза
Электрооборудование
- Монтаж электрооборудования в кабине
- Подключение дополнительного отопителя
- Установка аккумуляторных батарей
- Установка щитка управления подогревателем двигателя
- Монтаж электрооборудования и проводов на шасси автомобиля
- Монтаж проводов системы смазки «Lincoln» по кабине
- Монтаж проводов системы смазки «Lincoln» по шасси
- Установка задних фонарей
- Панель приборов с приборами. Щиток приборов левый
- Панель приборов с приборами. Щиток приборов средний
- Панель приборов с приборами. Щиток приборов правый
- Установка фар и подфарников
Приспособления и дополнительные системы
- Установка системы пожаротушения
- Установка огнетушителя
- Установка инструментального ящика
- Установка противооткатных упоров
- Стопорение платформы
- Монтаж централизованной системы смазки, “Lincoln”
- Монтаж централизованной системы смазки, “Vogel”
Кабина
- Установка кабины
- Кабина. Установка приборных панелей и кронштейнов педалей
- Кабина. Установка дверей и стекол
- Кабина. Установка декоративных панелей и дверцы шкафа
- Дверь
- Окно раздвижное
- Петля двери
- Установка кожуха пола
- Установка стеклоочистителя
- Установка щетки и рычага стеклоочистителя
- Установка стеклоомывателя
- Установка сидений
- Установка отопителя кабины
- Отопитель кабины
- Отопитель дополнительный
- Установка салонного фильтра
- Привод управления заслонками отопителя
- Установка трубопроводов отопителя
- Установка трубопроводов отопителя
- Установка вентилятора кабины
- Вентилятор в сборе
Оперение
- Установка крыльев и заднего капота
- Установка переднего капота и лестниц
- Установка кронштейнов зеркал заднего вида
- Установка зеркал заднего вида
- Установка кожуха подогревателя
- Установка противосолнечного козырька
Платформа
- Установка платформы
- Установка брызговиков
- Установка камневыталкивателей
Опрокидывающий механизм
- Установка цилиндров опрокидывающего механизма
- Цилиндр опрокидывающего механизма с подшипниками
- Цилиндр опрокидывающего механизма
- Установка трубопроводов опрокидывающего механизма Монтаж всасывающих и сливной гидролиний
- Установка трубопроводов опрокидывающего механизма. Монтаж напорных гидролиний
- Установка трубопроводов опрокидывающего механизма Монтаж гидролиний управления
- Блок управления
- Клапан
- Панель управления
- Клапан вспомогательный
- Клапан предохранительный
- Блок корпусов
- Установка насосов
- Установка масляного бака
- Бак масляный. Установка фильтров и заслонки
- Бак масляный. Установка заправочного клапана и нижней крышки
- Заслонка
- Установка выключателя
Подшипники
- Подшипники
Номерной указатель
- Номерной указатель

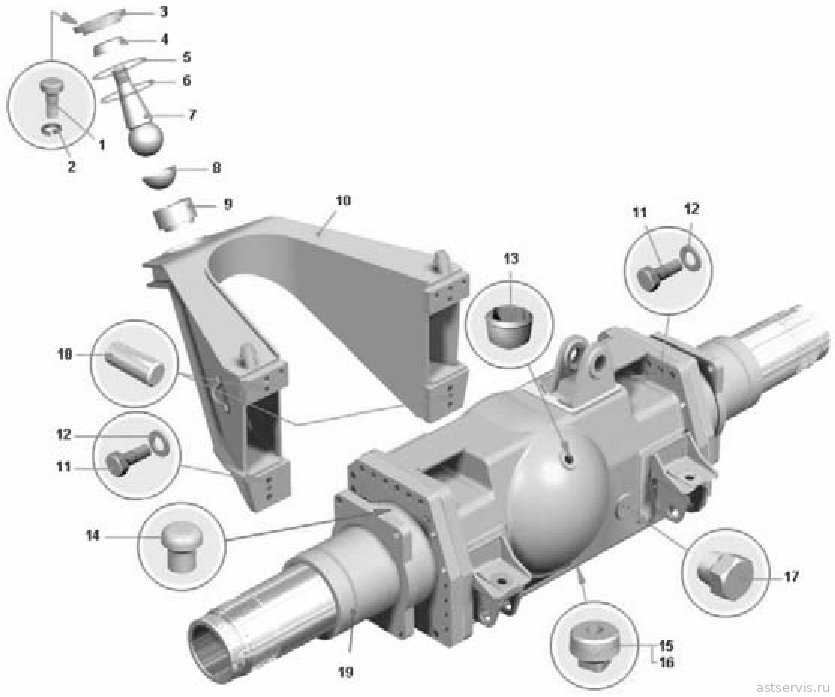

Рисунок 2.8.1 – Картер заднего моста с рычагом

Перечень сборочных единиц и деталей к рисунку 2.8.1

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	340642	45 9951 1693	Болт М16х45	16	—
2	252139	45 9816 6070	Шайба 16 ОТ	18	—	20 руб. аналог: 5 руб.
3	7555-2919306-40	45 3637 7926	Крышка шаровой опоры	1	—	12 900 руб.
4	7555-2919323	45 3637 4322	Вкладыш крышки	1	—	1 290 руб.
5	7555-2919318	45 3637 3563	Прокладка регулировочная	8	—	150 руб.
6	7555-2919319	45 3637 3564	Прокладка	6	—
7	7555-2919302-20	45 3637 3606	Опора шаровая	1	—	35 100 руб.
8	7555-2919427	45 3637 7276	Вкладыш подпятника	2	—	1 590 руб.
9	7555-2919342-10	45 3637 7274	Подпятник	1	—	11 900 руб.
10	7545-2919204	45 3637 6432	Рычаг	1	—
11	340862	45 9951 1697	Болт М30х90	10	—
12	342549	00 3425 4900	Шайба 30	10	—
13	262522	45 9939 1107	Пробка	3	—
14	6411-2401070	45 3631 0775	Клапан	2	—
15	75131-8608900	45 3644 3353	Пробка магнитная м42х2	1	—
16	040-045-30-2-2	25 3111 3115	Кольцо	1	—
17	262542	45 9932 1302	Пробка	1	—
18	343648	45 9957 8018	Штифт 25х55	4	—
19	7555А-2401010-01	45 3634 6944	Картер заднего моста	1	—

наверх ↑

Рисунок 2.8.2 – Установка главной передачи и цилиндра стояночного тормоза

Перечень сборочных единиц и деталей к рисунку 2.8.2

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (1) все в каталоге «Ремкомплекты БЕЛА3»
	7545-3519309		Комплект запчастей цилиндра стояночного тормоза	1 компл.
	040-048-46-2-3		Кольцо	2
	549A-3519344		Кольцо 52х41х5	1
	7513-3577136		Шайба защитная	1
	7521-3577136		Шайба защитная	2
	7545-3519343-01		Манжета 60х50	1
1	7555-2402034-10	45 3637 2110	Прокладка картера	1	1
2	7555А-2402010	45 3637 6092	Передача главная	1	1	770 000 руб.
3	540М-3519364	45 3616 1349	Пластина	1	1
4	201454	45 9346 1520	Болт М8х16	2	2
5	252135	45 9816 6046	Шайба 8Т	2	2
6	252005	45 9811 1206	Шайба 8	2	2
7	7545-3519310-20	45 3634 2127	Цилиндр стояночного тормоза	1	1	22 100 руб.
8	258053	45 9871 1067	Шплинт 4х25	1	1	10 руб.
9	540М-3519366	45 3616 1350	Палец	1	1
10	540М-3519138	45 3616 1347	Вилка штока	1	1
11	252139	45 9816 6070	Шайба 16 ОТ	18	18	20 руб. аналог: 5 руб.
12	250561	45 9553 1064	Гайка М16х1,5-6Н	2	2
13	202172	45 9951 1448	Болт М18х55	24	24
14	252140	45 9816 6071	Шайба 18 ОТ	24	24

наверх ↑

Рисунок 2.8.3 – Картер заднего моста с рычагом

Перечень сборочных единиц и деталей к рисунку 2.8.3

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555А-2401013	45 3634 9477	Картер заднего моста	—	1
2	7555В-2401016-10	45 3634 0980	Кожух полуоси правый	—	1
3	7555В-2401017-10	45 3634 0979	Кожух полуоси левый	—	1
4	548А-2401050	45 3614 1438	Сапун	—	2
5	7545-2919204	45 3637 6432	Рычаг	—	1
6	7555-2919302-20	45 3637 3606	Опора шаровая	—	1	35 100 руб.
7	7555-2919306-40	45 3637 7926	Крышка шаровой опоры	—	1	12 900 руб.
8	7555-2919318	45 3637 3563	Прокладка регулировочная	—	8	150 руб.
9	7555-2919319	45 3637 3564	Прокладка	—	6
10	7555-2919323	45 3637 4322	Вкладыш крышки	—	1	1 290 руб.
11	7555-2919342-10	45 3637 7274	Подпятник	—	1	11 900 руб.
12	7555-2919427	45 3637 7276	Вкладыш подпятника	—	2	1 590 руб.
13	250-260-58-2-2	25 3111 3401	Кольцо	—	2
14	340642	45 9951 1693	Болт М16х45	—	16
15	340862	45 9951 1697	Болт	—	10
16	341273	00 3412 7300	Шпилька	—	50
17	252139	45 9816 6070	Шайба 16 ОТ	—	18	20 руб. аналог: 5 руб.
18	252165	45 9816 6016	Шайба	—	50
19	342449	45 9957 4281	Гайка	—	50
20	342549	00 3425 4900	Шайба	—	10
21	343648	45 9957 8018	Штифт	—	4
22	262522	45 9939 1107	Пробка	—	3
23	262542	45 9932 1302	Пробка	—	1
24	75131-8608900	45 3644 3353	Пробка магнитная м42х2	—	1
25	040-045-30-2-2	25 3111 3115	Кольцо	—	1

наверх ↑

Рисунок 2.8.4 – Установка ступицы заднего колеса и бортовой передачи

Перечень сборочных единиц и деталей к рисунку 2.8.4

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	258250	45 9871 1335	Шплинт	2	—
2	340269	45 9957 1056	Болт	4	—
3	252142	45 9816 6053	Шайба	38	—
4	372951	45 9958 1948	Болт	36	—
5	7555-2405024	45 3637 3433	Водило планетарной передачи с сателлитами	2	—
6	262522	45 9939 1107	Пробка	3	—
7	7555-2405068	45 3637 2143	Прокладка крышки водила	2	—
8	7555-2405063	45 3637 2141	Крышка водила	2	—
9	201538	45 9346 1596	Болт	18	—
10	252137	45 9816 6068	Шайба	18	—	20 руб.
11	549А-1018442	45 3619 0507	Прокладка	2	—
12	024-030-36-2-2	25 3111 3143	Кольцо	2	—
13	280-290-58-2-2	25 3111 3407	Кольцо	2	—
14	7555-3104077-10	45 3637 2369	Гайка подшипников	2	—
15	7555-2405013-10	45 3637 3434	Шестерня коронная с кожухом	2	—
20	7555-3104090-10	45 3637 2372	Кольцо распорное	2	—	23 100 руб.
21	7555-2405062	45 3637 2140	Уплотнитель	2	—	120 руб.
22	7555А-3104010	45 3634 0296	Ступица заднего колеса	2	—
23	341276	00 3412 7600	Шпилька	40	—	176 руб.
24	7555-3104079-10	45 3637 2371	Стопор гайки	2	—
25	252007	45 9811 1208	Шайба	4	—
26	7555G-2403068	45 3634 0847	Полуось	1	—
27	7555А-2401256-10	45 3634 5583	Втулка дистанционная	2	—
28	340929	45 9957 1317	Болт	4	—

наверх ↑

Рисунок 2.8.5 – Установка рабочих тормозных механизмов

Перечень сборочных единиц и деталей к рисунку 2.8.5

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (1) все в каталоге «Ремкомплекты БЕЛА3»
	7555А-3501079		Комплект запчастей для корпуса тормоза	1 компл.		1 880 руб.
	016-020-25-2-3		Кольцо	6
	036-041-30-2-3		Кольцо	4
	080-086-36-2-3		Кольцо	6
	7555-3501051-01		Манжета 90х100	6		90 руб.
	7820-3501128		Муфта защитная	6		110 руб.
	7820-3501178		Кольцо защитное	6		100 руб.
1	7555-3501325	45 3637 7630	Болт	8	—
2	342570	45 9957 6119	Шайба	12	—
3	262545	45 9932 1305	Пробка	8	—
4	7555-3501190	45 3637 3600	Колодка тормоза с накладками	8	—	2 770 руб.
5	344450	45 9981 1480	Угольник	8	—
6	7555А-3501080	45 3611 1820	Корпус тормоза	4	—	108 900 руб.
7	7555-3501174	45 3637 6828	Втулка	8	—

наверх ↑

Рисунок 2.8.6 – Установка ступицы заднего колеса и бортовой передачи

Перечень сборочных единиц и деталей к рисунку 2.8.6

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-2405013-10	45 3637 3434	Шестерня коронная с кожухом	—	2
2	7555-2405024	45 3637 3433	Водило планетарной передачи с сателлитами	—	2
3	7555В-3104013	45 3637 7523	Ступица заднего колеса	—	2
4	7555В-3502510-10	45 3634 3750	Механизм тормозной многодисковый	—	2
5	7555G-2403068	45 3634 0847	Полуось	—	2
6	7555-2405063-20	45 3634 8396	Крышка водила	—	2
7	7555В-3502580-10	45 3634 3746	Фланец	—	2
8	450-460-58-2-6	25 3111 5470	Кольцо	—	4
9	549А-1018442	45 3619 0507	Прокладка	—	2
10	7555-2405062	45 3637 2140	Уплотнитель	—	2	120 руб.
11	7555-2405068	45 3637 2143	Прокладка крышки водила	—	2
12	7555-3104077-10	45 3637 2369	Гайка подшипников	—	2
13	7555-3104079-10	45 3637 2371	Стопор гайки	—	2
14	7555В-3502525-10	45 3634 2230	Кольцо внутреннее	—	2
15	201538	45 9346 1596	Болт	—	18
16	202355	45 9346 1807	Болт	—	38
17	250586	45 9553 1071	Гайка	—	24
18	252007	45 9811 1208	Шайба	—	4
19	252137	45 9816 6068	Шайба	—	18	20 руб.
20	252142	45 9816 6053	Шайба	—	38
21	252143	45 9816 6054	Шайба	—	74
22	258250	45 9871 1335	Шплинт	—	2
23	262522	45 9939 1107	Пробка	—	3
24	340276	45 9957 1057	Болт	—	4
25	341276	00 3412 7600	Шпилька	—	40	176 руб.
26	343522	45 9951 8141	Штифт	—	2
27	372951	45 9958 1948	Болт	—	36
28	024-030-36-2-2	25 3111 3143	Кольцо	—	2
29	295-305-58-2-2	25 3111 3411	Кольцо	—	2
30	76.90Н-28 А4 НN60	45 3921 2596	Уплотнение резинометаллическое	—	2
31	76.90Н-61 Si60	45 3921 2597	Уплотнение резинометаллическое	—	2
32	7555В-3502547	45 3637 7490	Прокладка регулировочная	—	6
33	340929	45 9957 1317	Болт	—	4
19	540С-2402052	45 3613 1253	Сальник	1	1
20	1.2-105x138-3	25 3131 5514	Манжета	1	1
21	500-3501037	45 3416 1075	Пружина	1	1	40 руб.
22	201454	45 9346 1520	Болт	6	6
23	201587	45 9346 1641	Болт	2	2
24	201593	45 9346 1645	Болт	2	2
25	340370	45 9957 1092	Болт	2	2	60 руб.
26	340378	45 9957 1095	Болт	6	6
27	340526	45 9957 1277	Болт	8	8
28	342393	45 9957 4065	Гайка	1	1
29	252135	45 9816 6046	Шайба	6	6
30	252138	45 9816 6069	Шайба	10	10	20 руб.
31	7548-2402079	45 3613 6556	Шайба	2	2	605 руб.
32	258252	45 9871 1337	Шплинт	1	1
33	258055	45 9871 1069	Шплинт	2	2

наверх ↑

Рисунок 2.8.7 – Передача главная

Перечень сборочных единиц и деталей к рисунку 2.8.7

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555А-2402014	45 3637 6090	Шестерня ведущая главной передачи в сборе	1	1
2	7555А-2403010	45 3637 6089	Дифференциал в сборе	1	1	210 900 руб.
3	7555-2402015-10	45 3637 2103	Картер главной передачи в сборе	1	1
4	7522-2403041	45 3637 1332	Пластина стопорная	2	2
5	7555-2402080-10	45 3637 5590	Прокладка регулировочная	2	2
6	7555-2402081-10	45 3637 5591	Прокладка регулировочная	3	3
7	7555-2402084-10	45 3637 5592	Прокладка регулировочная	1	1
8	7555-2402085-10	45 3637 5589	Прокладка регулировочная	2	2
9	7555-2403040	45 3637 2125	Гайка регулировочная	2	2
10	340035	45 9957 1013	Болт	8	8
11	252141	45 9816 6072	Шайба	8	8
12	370800	45 9958 1051	Болт	4	4
13	258071	45 9871 1088	Шплинт	4	4
14	258250	45 9871 1335	Шплинт	2	2

наверх ↑

Рисунок 2.8.8 – Передача главная со стояночным тормозом

Перечень сборочных единиц и деталей к рисунку 2.8.8

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	500-3501136-05	45 3416 5063	Рычаг регулировочный стояночного тормоза в сборе	1	1	1 550 руб.
2	7555-3507015	45 3637 2430	Колодка стояночного тормоза с накладками	2	2	7 900 руб.
3	7555-3507010-10	45 3637 7212	Суппорт стояночного тормоза	1	1	15 900 руб.
4	7555-3507050	45 3637 3422	Барабан стояночного тормоза с фланцем	1	1	29 700 руб.
5	7555-2201066	45 3637 7272	Кольцо стопорное	1	1
6	548-2402047-10	45 3614 2558	Прокладка картера подшипников	1	1
7	7555-3507022-10	45 3637 6900	Ось колодок	1	1
8	549А-3507150	45 3619 2421	Диск	1	1
9	549А-3507151	45 3619 2422	Диск	1	1	1 510 руб.
10	549А-3507111	45 3619 2417	Кулак разжимной левый	1	1	2 420 руб.
11	540-1731052	45 3613 1123	Шайба	1	1	390 руб.
12	7555-3507048	45 3637 2432	Пружина	2	2	40 руб.
13	7523-2402038	45 3637 1100	Втулка цанговая	1	1
14	7555-3507102-01	45 3637 9238	Держатель	6	6	120 руб.
15	7555-3507109	45 3637 2435	Ролик	2	2	690 руб.
16	549А-3507116	45 3619 2418	Шплинт пружинный	1	1
17	548А-3507182	45 3614 2560	Кронштейн	1	1	по запросу
18	549-3401268	45 3619 2093	Шайба опорная	2	2

наверх ↑

Рисунок 2.8.9 – Шестерня ведущая главной передачи

Перечень сборочных единиц и деталей к рисунку 2.8.9

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555А-2402017	45 3637 6091	Шестерня ведущая главной передачи	1	1	75 000 руб.
2	7555-2402044	45 3637 2111	Кольцо стопорное	1	1
3	2326М	46 2245 1173	Подшипник	1	1
4	7555-2402022-10	45 3637 3487	Картер подшипников	1	1
5	32419М	46 2224 3747	Подшипник	1	1
6	7555-2402029	45 3637 2107	Втулка распорная	1	1

наверх ↑

Рисунок 2.8.10 – Картер подшипников

Перечень сборочных единиц и деталей к рисунку 2.8.10

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	46324	46 1524 3615	Подшипник	1	1
2	7555А-2402154	45 3637 7400	Втулка	1	1
3	7555-2402049-20	45 3637 7695	Картер подшипников	1	1
4	46322	46 1524 3615	Подшипник	1	1

наверх ↑

Рисунок 2.8.11 – Картер главной передачи

Перечень сборочных единиц и деталей к рисунку 2.8.11

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	342440	45 9957 4021	Гайка	4	4
2	341269	45 9957 3098	Шпилька	4	4
3	7555-2402019-20	45 3637 2104	Крышка подшипников	1	1
4	258088	45 9871 1107	Шплинт	4	4
5	7555-2402018-20	45 3637 8716	Картер редуктора	1	1
6	7555-2402019-10	45 3637 2104	Крышка подшипников	1	1
7	548-2402024	45 3614 0337	Сухарь крышки подшипников	4	4

наверх ↑

Рисунок 2.8.12 – Полуось

Перечень сборочных единиц и деталей к рисунку 2.8.12

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-2405080	45 3613 7917	Втулка соединительная	1	1
2	7555G-2403070	45 3634 0846	Полуось	1	1	по запросу
3	7555-2405028-10	45 3637 3431	Шестерня ведущая планетарной передачи	1	1
4	343630	45 9957 8010	Штифт	1	1

наверх ↑

Рисунок 2.8.13 – Втулка соединительная

Перечень сборочных единиц и деталей к рисунку 2.8.13

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-2405082	45 3613 1953	Втулка соединительная	1	1
2	7548-2405086	45 3613 7952	Кольцо упорное	2	2

наверх ↑

Рисунок 2.8.14 – Дифференциал в сборе

Перечень сборочных единиц и деталей к рисунку 2.8.14

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7545-2403016	45 3637 4492	Чашка дифференциала правая с ведомой шестерней	1	1
2	7822-2403060	45 3642 4946	Крестовина дифференциала	1	1	5 900 руб.
3	7822-2403055	45 3642 4948	Сателлит дифференциала	4	4	3 990 руб.
4	7822-2403058	45 3642 4947	Шайба опорная сателлита	4	4	510 руб.
6	7555-2403051-10	45 3637 2128	Шайба опорная шестерни полуоси	2	2	1 490 руб.
7	7545-2403018-01	45 3637 7315	Чашка дифференциала правая	1	1
8	7555-2403044	45 3637 2126	Пластина стопорная	6	6	120 руб.
9	372200	45 9958 1551	Болт	12	12	120 руб.
10	7526	46 2414 2301	Подшипник	2	2
11	7555-2403050-30	45 3634 0514	Шестерня полуоси	1	1	11 550 руб.

наверх ↑

Рисунок 2.8.15 – Чашка дифференциала правая с ведомой шестерней

Перечень сборочных единиц и деталей к рисунку 2.8.15

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	340623	00 3406 2300	Болт	20	20
2	7545-2402060	45 3637 4484	Шестерня главной передачи	1	1	55 000 руб.
3	7545-2403019-01	45 3637 7316	Чашка дифференциала левая	1	1
4	7555-2403046	45 3637 2127	Пластина стопорная	10	10
5	342105	00 3421 0500	Гайка	20	20

наверх ↑

Рисунок 2.8.16 – Шестерня коронная с кожухом

Перечень сборочных единиц и деталей к рисунку 2.8.16

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-2405050-10	45 3637 1811	Шестерня коронная	1	1
2	7555-2405074	45 3637 2145	Кольцо крепежное	1	1
3	7555-2405015-10	45 3637 2134	Кожух планетарной передачи	1	1	59 400 руб.

наверх ↑

Рисунок 2.8.17 – Водило планетарной передачи с сателлитами

Перечень сборочных единиц и деталей к рисунку 2.8.17

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-2405033	45 3637 3429	Сателлит планетарной передачи	6	6	16 900 руб.
2	220-230-58-2-2	25 3111 3394	Кольцо	3	3
3	7555-2405084	45 3637 3426	Втулка	3	3
4	7555-2405021-10	45 3637 1812	Водило планетарной передачи	1	1
5	7555-2405038	45 3637 2138	Ось сателлита	3	3
6	12,7-60+_100	46 9116 7961	Шарик	3	3

наверх ↑

Рисунок 2.8.18 – Сателлит дифференциала

Перечень сборочных единиц и деталей к рисунку 2.8.18

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7822-2403056	45 3642 4978	Сателлит дифференциала	1	1
2	7822-2403057	45 3642 4985	Втулка сателлита	1	1	510 руб.

наверх ↑

Рисунок 2.8.19 – Сателлит планетарной передачи

Перечень сборочных единиц и деталей к рисунку 2.8.19

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-2405268	45 3637 2147	Кольцо стопорное	1	1
2	7555-2405035	45 3637 2137	Сателлит планетарной передачи	1	1
3	53618Н	46 2230 0016	Подшипник	1	1
4	7555-2405034	45 3637 3428	Сателлит планетарной передачи с кольцом	1	1

наверх ↑

Рисунок 2.8.20 – Суппорт стояночного тормоза

Перечень сборочных единиц и деталей к рисунку 2.8.20

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	548А-3507012	45 3614 2561	Суппорт стояночного тормоза	1	1
2	200-3501016	45 3414 1050	Втулка	1	1
3	548А-3507025	45 3614 2598	Втулка	1	1
4	549А-3507024	45 3619 2413	Втулка	1	1

наверх ↑

Рисунок 2.8.21 – Колодка стояночного тормоза

Перечень сборочных единиц и деталей к рисунку 2.8.21

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-3507019	45 3637 1801	Колодка стояночного тормоза	1	1	нет
2	549А-3507020	45 3619 0206	Накладка фрикционная	2	2	190 руб.
3	343180	45 9957 5006	Заклепка	16	16	35 руб.

наверх ↑

Рисунок 2.8.22 – Ступица заднего колеса

Перечень сборочных единиц и деталей к рисунку 2.8.22

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-3104013-10	45 3637 3516	Ступица заднего колеса c подшипниками	1	1
2	7555-3104068	45 3637 3517	Прокладка	1	1
3	7555-3502072	45 3637 2412	Диск	1	1	39 100 руб.
4	202355	45 9346 1807	Болт	46	46
5	252143	45 9816 6054	Шайба	46	46
6	7555А-3502330	45 3637 7715	Фланец	1	1
7	7520-8603567	45 3624 1819	Кольцо стопорное	2	2
8	1.2-320x360-3	25 3131 3169	Манжета	1	1	360 руб.
9	2.2-320x360-3	25 3131 3569	Манжета	1	1	390 руб.

наверх ↑

Рисунок 2.8.23 – Ступица заднего колеса с подшипниками

Перечень сборочных единиц и деталей к рисунку 2.8.23

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	2007156М	46 2415 6559	Подшипник	1	1
2	7555-3104015-10	45 3637 1802	Ступица заднего колеса	1	1
3	2007164М	46 2410 0056	Подшипник	1	1

наверх ↑

Рисунок 2.8.24 – Барабан стояночного тормоза с фланцем

Перечень сборочных единиц и деталей к рисунку 2.8.24

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	252136	45 9816 6067	Шайба	4	4
2	201499	45 9346 1561	Болт	4	4
3	7555-2201102	45 3637 2078	Фланец	1	1	8 700 руб.
4	7555-3507052	45 3637 2433	Барабан стояночного тормоза	1	1	22 100 руб.

наверх ↑

Рисунок 2.8.25 – Рычаг регулировочного стояночного тормоза

Перечень сборочных единиц и деталей к рисунку 2.8.25

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	500-3501137-20		Корпус рычага	1	1
2	500-3501140	45 3416 1094	Шестерня	1	1
3	500-3501141	45 3416 1095	Червяк	1	1
4	500-3501142-30		Ось	1	1
5	500-3501143	45 3616 1097	Крышка	2	2
6	500-3501146	45 3416 1098	Заклепка	5	5
7	500-3501154-10	45 3416 4031	Пластина	1	1
8	201454	45 9346 1520	Болт	1	1
9	252005	45 9811 1206	Шайба	1	1
10	252135	45 9816 6046	Шайба	1	1
11	1.3 Ц6хр	45 9167 4008	Масленка	1	1
12	260305	45 9821 1006	Заглушка	1	1

наверх ↑

Рисунок 2.8.26 – Корпус тормоза

Перечень сборочных единиц и деталей к рисунку 2.8.26

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	036-041-30-2-2	25 3111 3113	Кольцо	4	—
2	252139	45 9816 6070	Шайба	24	—	20 руб. аналог: 5 руб.
3	75132-3501149	45 3644 0279	Опора	4	—
4	7555А-3501089	45 3637 7629	Корпус	1	—
5	262543	45 9932 1303	Пробка	4	—
6	7555-3501102-10	45 3637 6170	Поршень	6	—	2 690 руб.
7	7555-3501056-01	45 3637 7326	Шток поршня	6	—
8	7555-3501047	45 3637 6176	Втулка фрикционная	6	—
9	530-1308102	45 3611 0037	Шайба регулировочная	12	—
10	540-1308103	45 3613 0623	Шайба регулировочная	6	—
11	7555-3501146	45 3637 6171	Стакан пружины	6	—
12	016-020-25-2-2	25 3111 3064	Кольцо	6	—
13	340030	45 9957 1022	Болт	24	—
14	262542	45 9932 1302	Пробка	6	—
15	250640	45 9553 1268	Гайка	6	—
16	252161	45 9816 6012	Шайба	6	—
17	7555-3501104-10	45 3637 6173	Крышка	6	—
18	080-086-36-2-2	25 3111 3192	Кольцо	6	—
19	540С-1308038	45 9836 0242	Кольцо	6	—
20	7555-3501143	45 3637 6172	Толкатель	6	—
21	7555-3501053	45 3637 6174	Пружина	6	—
22	7555-3501051-01	45 3635 4726	Манжета	6	—	90 руб.
23	7820-3501178	45 3642 1986	Кольцо защитное	6	—	100 руб.
24	7820-3501128	45 3642 1985	Муфта защитная	6	—	110 руб.

наверх ↑

Рисунок 2.8.27 – Цилиндр стояночного тормоза

Перечень сборочных единиц и деталей к рисунку 2.8.27

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7545-3519352-10	45 3637 7111	Винт растормаживания	1	1
2	7545-3519390-10	45 3634 2128	Крышка цилиндра	1	1
3	7545-3519430-11	45 3634 2130	Стакан	1	1
4	540-3519187-10	45 3613 1893	Контргайка	1	1
5	24.3519268	45 9135 9248	Пружина	1	1
6	7545-3519324-10	45 3637 7114	Корпус цилиндра	1	1
7	7545-3519338-20	45 3634 0178	Плунжер	1	1
8	7545-3519343-01	45 3635 4725	Манжета	1	1
9	19.3519345-02	45 3921 2890	Хомут	2	2
10	549А-3519354	45 3619 2491	Гайка	1	1
11	7545-3519355	45 3637 7112	Гайка	1	1
12	7545-3519356	45 3637 8667	Сухарь	1	1
13	7545-3519357	45 3637 8561	Вкладыш	1	1
14	7545-3519358	45 3637 7110	Пластина	1	1
15	540М-3519394	45 3616 1351	Шток	1	1
16	540М-3519396	45 3616 1353	Муфта защитная	1	1	250 руб.
17	7513-3577136	45 3641 4845	Шайба защитная	2	2
18	7521-3577136	45 3627 3855	Шайба защитная	2	2
19	549А-3519344	45 3619 2489	Кольцо	1	1
20	040-048-46-2-2	25 3111 3259	Кольцо	2	2
21	201418	45 9346 1504	Болт	4	4
22	201469	45 9346 1533	Болт	2	2
23	250510	45 9553 1055	Гайка	2	2
24	252134	45 9816 6045	Шайба	4	4
25	252135	45 9816 6046	Шайба	2	2
26	258054	45 9871 1068	Шплинт	1	1
27	341016	45 9951 3148	Шпилька	2	2
28	342688	45 9957 6158	Шайба	1	1

наверх ↑

Рисунок 2.8.28 – Картер заднего моста

Перечень сборочных единиц и деталей к рисунку 2.8.28

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555А-2401013	45 3634 9477	Картер заднего моста	1	1
2	7555А-2401020-20	45 3634 6951	Кожух полуоси	2	2
3	252165	45 9816 6016	Шайба	48	48
4	341273	00 3412 7300	Шпилька	48	48
5	342449	45 9957 4281	Гайка	48	48
6	280-290-58-2-2	25 3111 3407	Кольцо	2	2

наверх ↑

Рисунок 2.8.29 – Механизм тормозной многодисковый

Перечень сборочных единиц и деталей к рисунку 2.8.29

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555В-3502550-10	45 3637 7731	Диск тормозной	—	10
2	7555В-3502515-10	45 3634 5117	Корпус	—	1
3	7555В-3502520	45 3634 3761	Поршень	—	1
4	344990	25 3111 5457	Кольцо 620-610-5,8	—	1
5	540-2917362	45 3613 1455	Прокладка	—	6
6	7519-3104125	45 3633 0268	Болт регулировочный	—	3
7	7555В-3502518-01	45 3637 7851	Крышка	—	1
8	7555В-3502532	45 3637 7508	Направляющая	—	3
9	7555В-3502534	45 3637 7495	Пружина	—	3
10	7555В-3502535-10	45 3637 7797	Крышка	—	3
11	7555В-3502538	45 3637 7501	Шайба ограничительная	—	3
12	7555В-3502544	45 3637 7504	Болт специальный	—	3
13	7555В-3502546	45 3637 7506	Винт регулировочный	—	3
14	7555В-3502548	45 3637 7505	Колпак	—	3
15	7555В-3502595-10	45 3634 3747	Диск тормозной	—	11
16	015-019-25-2-2	25 3111 3063	Кольцо	—	2
17	040-045-30-2-2	25 3111 3115	Кольцо	—	3
18	201499	45 9346 1561	Болт	—	9
19	202355	45 9346 1807	Болт	—	12
20	250561	45 9553 1064	Гайка	—	3
21	252143	45 9816 6054	Шайба	—	12
22	252156	45 9816 6007	Шайба	—	12
23	344356	45 9981 1001	Пробка	—	2
24	S09-Е 4404648.1	45 3921 4116	Уплотнение	—	1
25	7555В-3502597	45 3637 3737	Диск нажимной	—	1
26	S09-Е 4604848.1	45 3921 4117	Уплотнение	—	1
27	027-032-30-2-2	25 3111 3106	Кольцо	—	1
28	344369	45 9981 6012	Пробка	—	1
29	220105	45 9432 1109	Винт	—	6

наверх ↑

← Содержание каталога | 2.7. Карданная передача | 2.9. Рама →

Каталог БЕЛА3-7555В. 2.8. Задний мост

Рисунок 2.8.1 – Картер заднего моста с рычагом

Рисунок 2.8.2 – Установка главной передачи и цилиндра стояночного тормоза

Рисунок 2.8.3 – Картер заднего моста с рычагом

Рисунок 2.8.4 – Установка ступицы заднего колеса и бортовой передачи

Рисунок 2.8.5 – Установка рабочих тормозных механизмов

Рисунок 2.8.6 – Установка ступицы заднего колеса и бортовой передачи

Рисунок 2.8.7 – Передача главная

Рисунок 2.8.8 – Передача главная со стояночным тормозом

Рисунок 2.8.9 – Шестерня ведущая главной передачи

Рисунок 2.8.10 – Картер подшипников

Рисунок 2.8.11 – Картер главной передачи

Рисунок 2.8.12 – Полуось

Рисунок 2.8.13 – Втулка соединительная

Рисунок 2.8.14 – Дифференциал в сборе

Рисунок 2.8.15 – Чашка дифференциала правая с ведомой шестерней

Рисунок 2.8.16 – Шестерня коронная с кожухом

Рисунок 2.8.17 – Водило планетарной передачи с сателлитами

Рисунок 2.8.18 – Сателлит дифференциала

Рисунок 2.8.19 – Сателлит планетарной передачи

Рисунок 2.8.20 – Суппорт стояночного тормоза

Рисунок 2.8.21 – Колодка стояночного тормоза

Рисунок 2.8.22 – Ступица заднего колеса

Рисунок 2.8.23 – Ступица заднего колеса с подшипниками

Рисунок 2.8.24 – Барабан стояночного тормоза с фланцем

Рисунок 2.8.25 – Рычаг регулировочного стояночного тормоза

Рисунок 2.8.26 – Корпус тормоза

Рисунок 2.8.27 – Цилиндр стояночного тормоза

Рисунок 2.8.28 – Картер заднего моста

Рисунок 2.8.29 – Механизм тормозной многодисковый

ООО АСТ76

Навигация

Категории

Контакты
