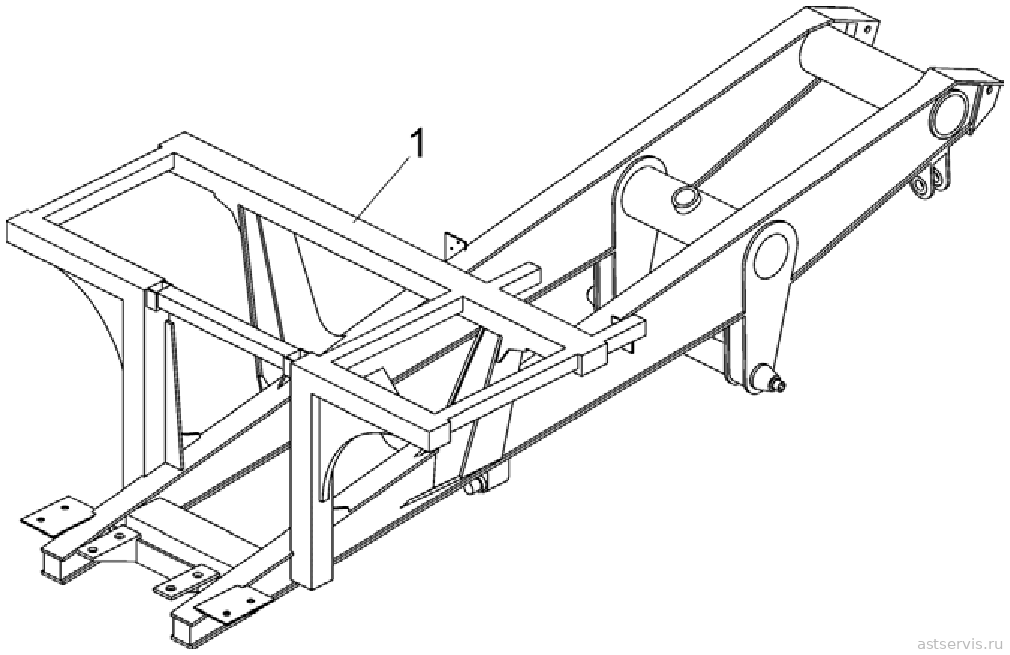

Рисунок 2.9.1 – Рама
Перечень сборочных единиц и деталей к рисунку 2.9.1
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | 7555В-2800010-10 | 45 3637 6737 | Рама | 1 | — | ||
| 1 | 7555В-2800010-30 | 45 3634 3418 | Рама | — | 1 | ||
Рисунок 2.9.2 – Установка брызговиков двигателя
Перечень сборочных единиц и деталей к рисунку 2.9.2
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7555В | 7555В-06 | ||||||
| 1 | 7545-2802070 | 45 3637 6310 | Брызговик правый | 1 | 1 | ||
| 2 | 7545-2802071 | 45 9553 1054 | Брызговик левый | 1 | 1 | ||
