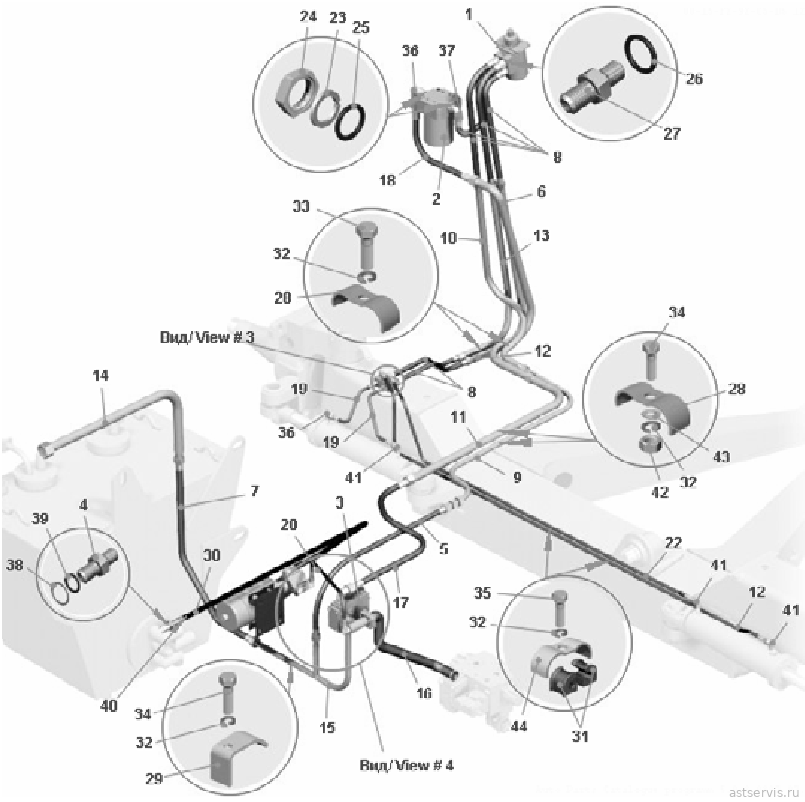

- Установка рулевого управления ,трубопроводы рулевого управления

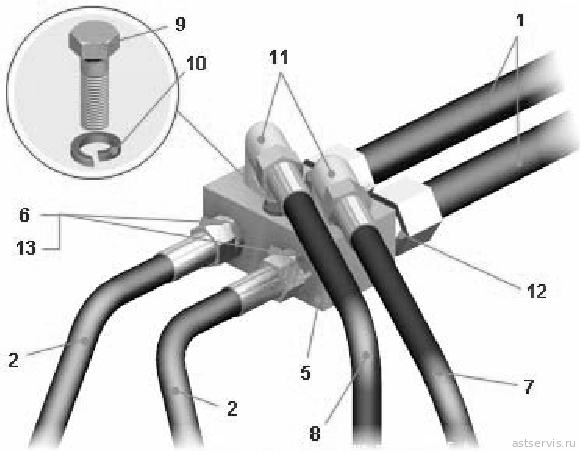

- Установка рулевого управления , плита соединительная

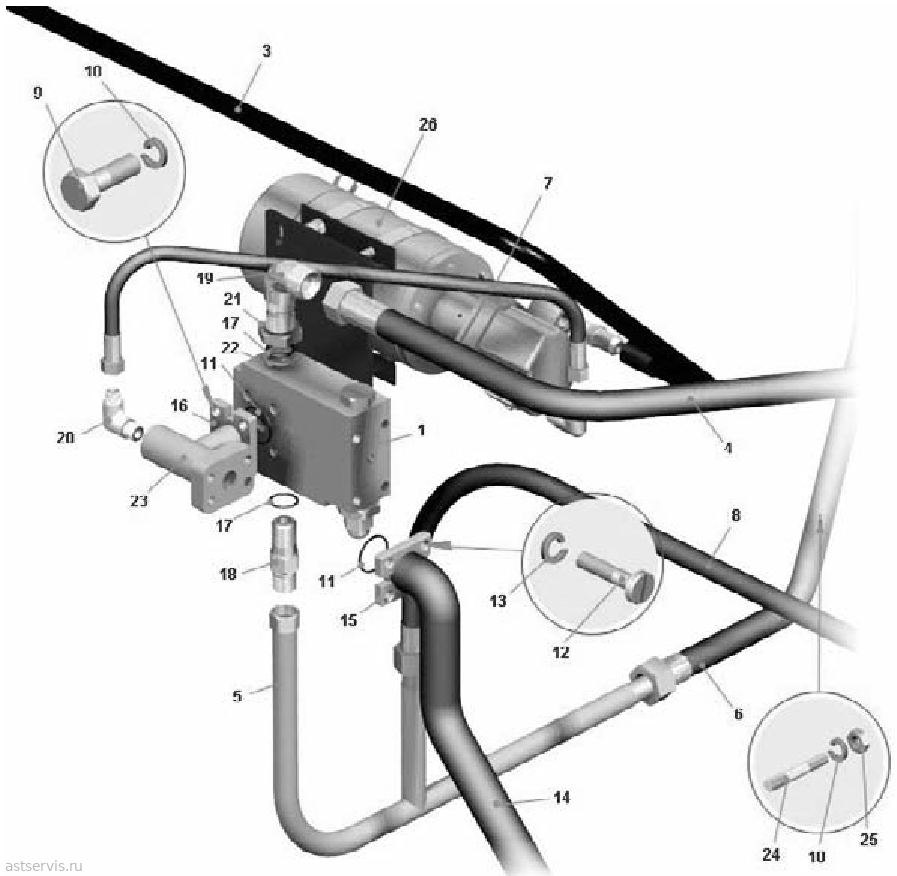

- Установка рулевого управления , клапан-регулятор

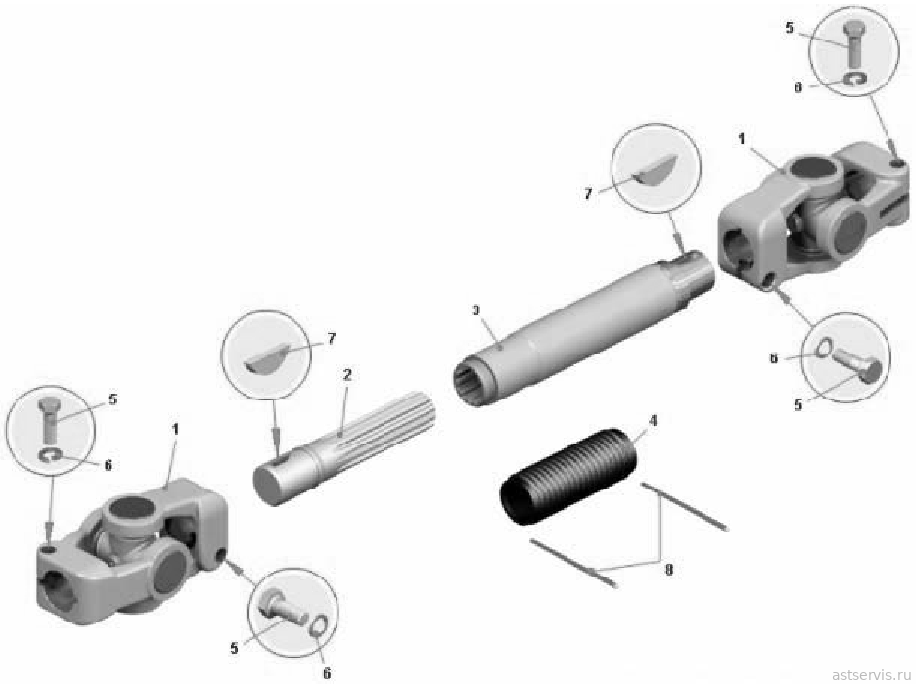

- Вал карданный рулевого управления

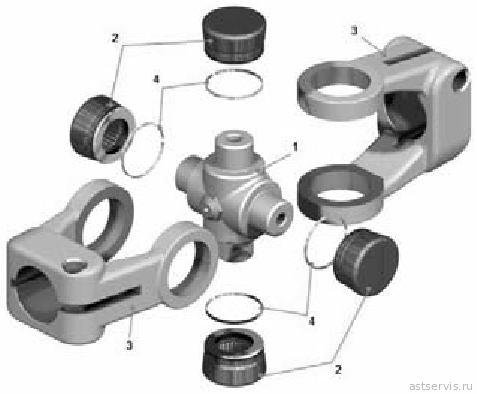

- Кардан вала рулевого управления

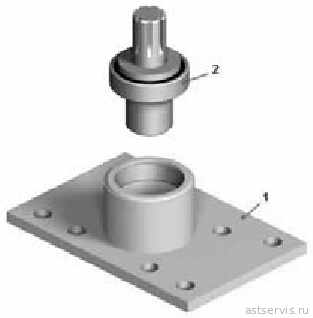

- Фланец с подшипником
- Вал рулевого механизма

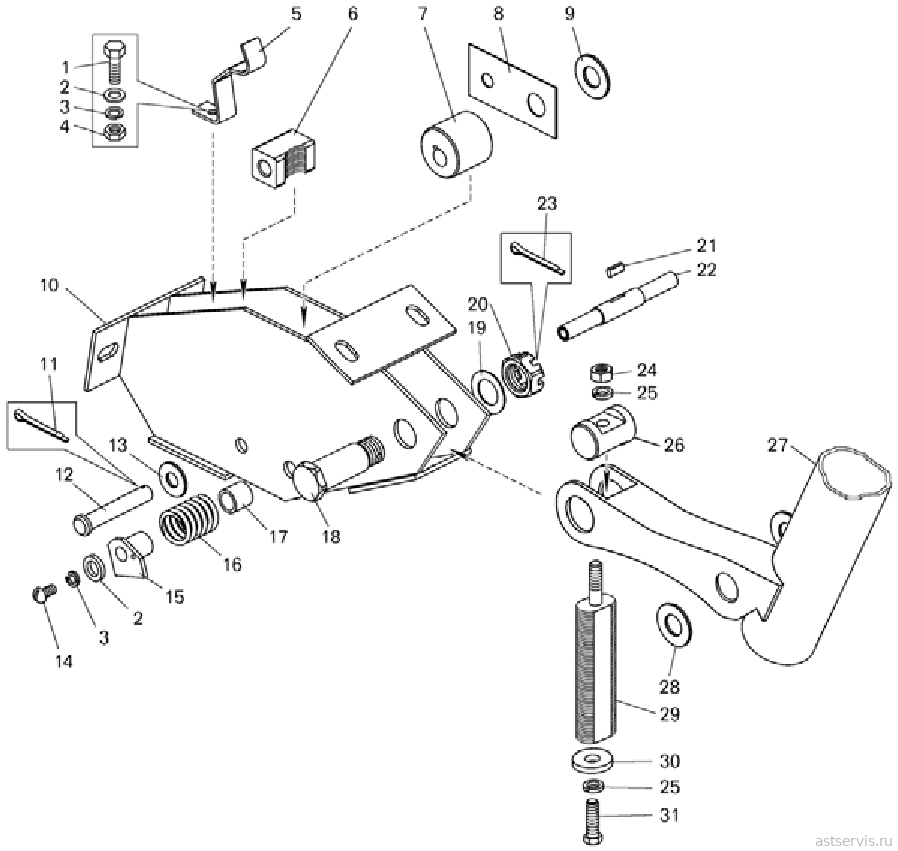

- Колонка рулевая с кронштейном

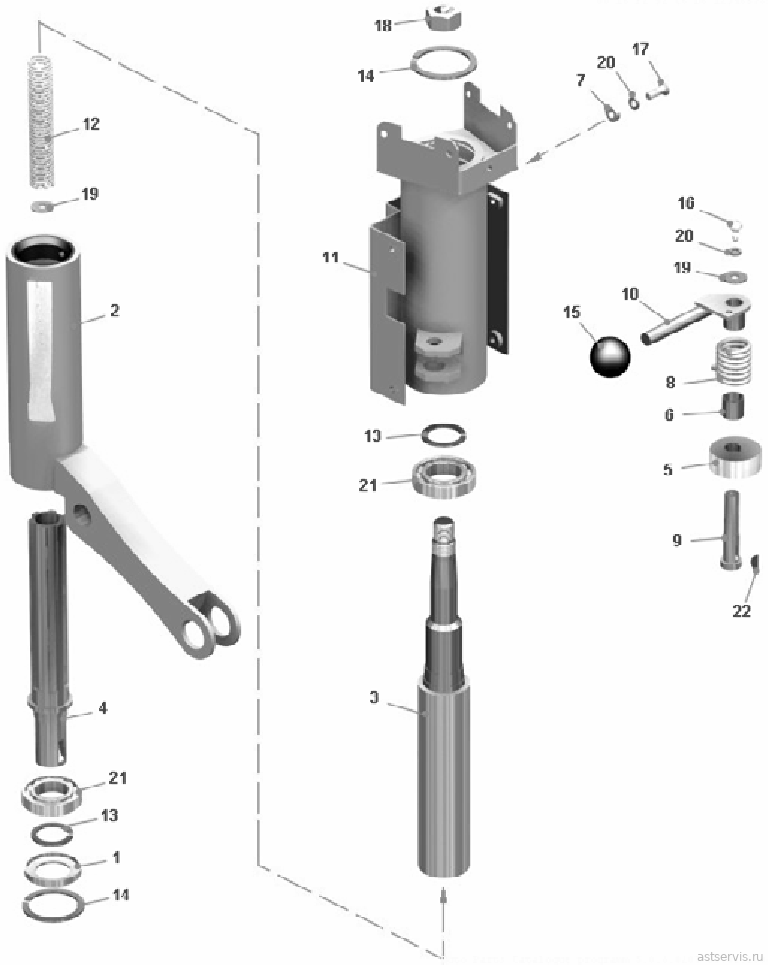

- Колонка рулевого управления
- Электродвигатель с насосом

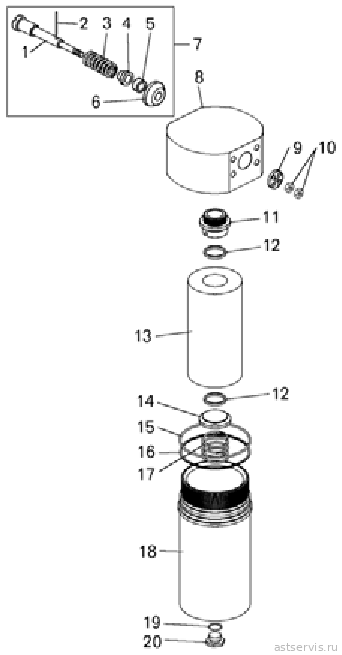

- Фильтр
- Клапан-регулятор
Тормозные системы
- Монтаж гидропривода тормозов на самосвале БЕЛА3-7555В
- Монтаж гидропривода тормозов на самосвале БЕЛА3-7555В-06
- Автомат разгрузки насоса
- Блок управления
- Пневомогидроаккумулятор
- Клапан защитный двойной
- Кран управления стояночным тормозом
- Кран управления тормозами
- Кран управления тормозами
- Клапан двухмагистральный
- Фильтр
- Монтаж системы охлаждения тормозных механизмов
- Монтаж аппаратов и трубопроводов компрессора. Рисунок I
- Монтаж аппаратов и трубопроводов компрессора. Рисунок II
- Клапан предохранительный
- Противозамерзатель
- Клапан контрольного вывода
- Установка включателя тормоза-замедлителя
- Выключатель гидравлического тормоза
Электрооборудование
- Монтаж электрооборудования в кабине
- Подключение дополнительного отопителя
- Установка аккумуляторных батарей
- Установка щитка управления подогревателем двигателя
- Монтаж электрооборудования и проводов на шасси автомобиля
- Монтаж проводов системы смазки «Lincoln» по кабине
- Монтаж проводов системы смазки «Lincoln» по шасси
- Установка задних фонарей
- Панель приборов с приборами. Щиток приборов левый
- Панель приборов с приборами. Щиток приборов средний
- Панель приборов с приборами. Щиток приборов правый
- Установка фар и подфарников
Приспособления и дополнительные системы
- Установка системы пожаротушения
- Установка огнетушителя
- Установка инструментального ящика
- Установка противооткатных упоров
- Стопорение платформы
- Монтаж централизованной системы смазки, “Lincoln”
- Монтаж централизованной системы смазки, “Vogel”
Кабина
- Установка кабины
- Кабина. Установка приборных панелей и кронштейнов педалей
- Кабина. Установка дверей и стекол
- Кабина. Установка декоративных панелей и дверцы шкафа
- Дверь
- Окно раздвижное
- Петля двери
- Установка кожуха пола
- Установка стеклоочистителя
- Установка щетки и рычага стеклоочистителя
- Установка стеклоомывателя
- Установка сидений
- Установка отопителя кабины
- Отопитель кабины
- Отопитель дополнительный
- Установка салонного фильтра
- Привод управления заслонками отопителя
- Установка трубопроводов отопителя
- Установка трубопроводов отопителя
- Установка вентилятора кабины
- Вентилятор в сборе
Оперение
- Установка крыльев и заднего капота
- Установка переднего капота и лестниц
- Установка кронштейнов зеркал заднего вида
- Установка зеркал заднего вида
- Установка кожуха подогревателя
- Установка противосолнечного козырька
Платформа
- Установка платформы
- Установка брызговиков
- Установка камневыталкивателей
Опрокидывающий механизм
- Установка цилиндров опрокидывающего механизма
- Цилиндр опрокидывающего механизма с подшипниками
- Цилиндр опрокидывающего механизма
- Установка трубопроводов опрокидывающего механизма Монтаж всасывающих и сливной гидролиний
- Установка трубопроводов опрокидывающего механизма. Монтаж напорных гидролиний
- Установка трубопроводов опрокидывающего механизма Монтаж гидролиний управления
- Блок управления
- Клапан
- Панель управления
- Клапан вспомогательный
- Клапан предохранительный
- Блок корпусов
- Установка насосов
- Установка масляного бака
- Бак масляный. Установка фильтров и заслонки
- Бак масляный. Установка заправочного клапана и нижней крышки
- Заслонка
- Установка выключателя
Подшипники
- Подшипники
Номерной указатель
- Номерной указатель

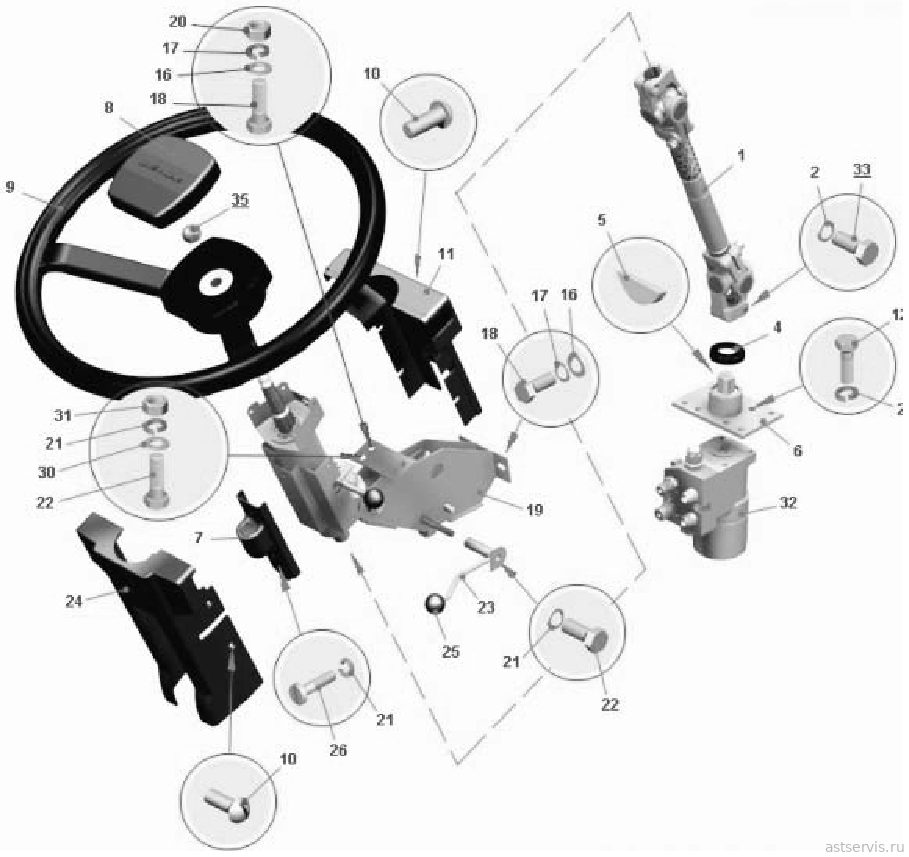

Рисунок 2.13.1 – Установка рулевого управления

Перечень сборочных единиц и деталей к рисунку 2.13.1

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-3401048	45 3637 3474	Вал карданный рулевого управления	1	1
2	252136	45 9816 6067	Шайба	18	18
4	75481-3401138-01	45 3614 6609	Крышка подшипника	1	1
5	343800	45 9823 0264	Шпонка	2	2
6	75474-3401259	45 3611 6075	Фланец с подшипником	1	1
7	75481-3444140	45 3614 6850	Кожух	1	1
8	80-3401082	47 6221 4730	Крышка	1	1
9	33522-3402014	45 3643 0990	Колесо рулевое	1	1
10	223064	45 9422 1106	Винт	5	5
11	64221-3444244	45 3427 6281	Крышка верхнего кожуха	1	1
12	201497	45 9346 1559	Болт	8	8
16	252005	45 9811 1206	Шайба	6	6
17	252135	45 9816 6046	Шайба	24	24
18	201456	45 9346 1522	Болт	4	4	30 руб.
19	75481-3444009-01	45 3614 7291	Колонка рулевого управления с кронштейном	1	1
20	250510	45 9553 1055	Гайка	30	30
21	252134	45 9816 6045	Шайба	5	5
22	201418	45 9346 1504	Болт	1	1
23	75481-3444190-10	45 3614 8056	Рукоятка	1	1
24	64221-3444236	45 3427 6279	Кожух верхний	1	1
25	540-8101050	11 0000 0385	Шарик	1	1
26	224622	45 9462 1106	Винт	2	2
30	252037	45 9811 1255	Шайба	2	2
31	250508	45 9553 1054	Гайка	3	3
32	ОSРВ 800 ОN	45 3911 3314	Механизм рулевой гидравлический	1	1
33	200317	45 9326 1062	Болт	2	2

наверх ↑

Рисунок 2.13.2 – Установка рулевого управления ,трубопроводы рулевого управления

Перечень сборочных единиц и деталей к рисунку 2.13.2

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	ОSРВ 800 ОN	45 3911 3314	Механизм рулевой гидравлический	1	1
2	7555-3442010-10	45 3634 2499	Фильтр	1	1
3	7555-3420200-01	45 3637 5643	Клапан-регулятор	1	1
4	549Е-1018400	45 3619 4380	Штуцер	1	1
5	540-3572130-03	45 3613 7147	Шланг	1	1	1 200 руб.
6	7545-3408029	45 3637 6330	Труба нагнетательная вторая	1	1
7	540-1712435-03	45 3613 7144	Шланг	6	6	1 200 руб.
8	75405-3408040	45 3616 7049	Рукав высокого давления	6	6	690 руб.
9	7545-3408070	45 3637 6332	Труба сливная вторая	1	1
10	7545-3408071	45 3637 6333	Труба сливная первая	1	1
11	7545-3408034	45 3637 6331	Труба нагнетательная первая	1	1
12	751211-8609704	45 3641 7777	Рукав высокого давления	1	1	1 950 руб.
12	7545-3408110	45 3637 6334	Труба нагнетательная правая	1	1
13	7545-3408111	45 3637 6335	Труба нагнетательная левая	1	1
14	7545-3408160	45 3637 6336	Труба сливная	1	1
15	7545-3408400	45 3637 6338	Труба сливная третья	1	1
16	7822-4617810	45 3642 5763	Рукав высокого давления	1	1
17	75405-8609380	45 3613 9801	Рукав высокого давления	1	1	1 500 руб.
18	75485-8609381	45 3613 9802	Рукав высокого давления	1	1	1 200 руб.
19	7555А-8609670	45 3634 8768	Рукав высокого давления	2	2	410 руб.
20	7555А-8609676	45 3634 8769	Рукав высокого давления	1	1	410 руб.
22	751211-8609705	45 3644 1713	Рукав высокого давления	1	1
23	549А-3408049	45 3619 0003	Шайба	3	3
24	549А-3408048	45 3619 0002	Контргайка	3	3
25	027-032-30-2-2	25 3111 3106	Кольцо	3	3
26	549А-1018442	45 3619 0507	Прокладка	6	6
27	344296	45 9981 1676	Штуцер	4	4
28	548А-1712495-10	45 3614 1053	Скоба	10	10
29	548П-1719198	45 3614 3073	Скоба	1	1
30	548А-1018421	45 3614 2096	Шланг	1	1
31	540А-3506988	45 3616 1455	Вкладыш	6	6
32	252136	45 9816 6067	Шайба	31	31
33	200317	45 9326 1062	Болт	10	10
34	201509	45 9346 1569	Болт	3	3
35	201424	45 9346 1510	Болт	3	3
36	344155	45 9981 6277	Угольник	3	3
37	7822-3408440	45 3645 0143	Угольник	1	1
38	376145	45 9958 6230	Шайба	1	1
39	020-025-30-2-2	25 3111 3101	Кольцо	1	1
40	344425	45 9871 1515	Хомут	1	1
41	344435	45 9981 6454	Угольник	6	6
42	250512	45 9553 1057	Гайка	8	8
43	252039	45 9811 1257	Шайба	4	4
44	344662	45 3611 0726	Скоба	3	3

наверх ↑

Рисунок 2.13.3 – Установка рулевого управления , плита соединительная

Перечень сборочных единиц и деталей к рисунку 2.13.3

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75405-3408040	45 3616 7052	Рукав высокого давления	6	6	690 руб.
2	7555А-8609670	45 3634 8768	Рукав высокого давления	2	2	410 руб.
5	7555-3408082	45 3637 2378	Плита соединительная	1	1
6	549А-1018442	45 3619 0507	Прокладка	6	6
7	7555А-8609686	45 3634 8771	Рукав высокого давления	2	2	490 руб.
8	751211-8609705	45 3644 1713	Рукав высокого давления	1	1
9	200319	45 9326 1063	Болт	2	2
10	252136	45 9816 6067	Шайба	31	31
11	344435	45 9981 6454	Угольник	6	6
12	344006	45 9981 6262	Ниппель	3	3
13	344282	45 9981 6661	Штуцер	2	2

наверх ↑

Рисунок 2.13.4 – Установка рулевого управления , клапан-регулятор

Перечень сборочных единиц и деталей к рисунку 2.13.4

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-3420200-01	45 3637 5643	Клапан-регулятор	1	1
3	548А-1018421	45 3614 2096	Шланг	1	1
4	754051-8609380	45 3616 7055	Рукав высокого давления	1	1
5	7545-3408400	45 3637 6338	Труба сливная третья	1	1
6	540-1712435-03	45 3613 7144	Шланг	6	6	1 200 руб.
7	7555А-8609676	45 3634 8769	Рукав высокого давления	1	1	410 руб.
8	540-3572130-03	45 3613 7147	Шланг	1	1	1 200 руб.
9	201502	45 9346 1564	Болт	4	4
10	252136	45 9816 6067	Шайба	31	31
11	034-040-36-2-2	25 3111 3152	Кольцо	3	3
12	341347	00 3413 4700	Винт	8	8
13	252156	45 9816 6007	Шайба	8	8
14	7822-4617810	45 3642 5763	Рукав высокого давления	1	1
15	7822-4617327	45 3642 5786	Прижим	4	4
16	75303-3408246	45 3624 7168	Прижим фланца	2	2
17	027-032-30-2-2	25 3111 3106	Кольцо	7	7
18	344299	45 9981 1679	Штуцер	1	1
19	344155	45 9981 6277	Угольник	3	3
20	344435	45 9981 6454	Угольник	6	6
21	549А-3408048	45 3619 0002	Контргайка	3	3
22	549А-3408049	45 3619 0003	Шайба	3	3
23	7822-3408330	45 3642 6609	Клапан	1	1
24	341003	45 9957 3002	Шпилька	6	6
25	250512	45 9553 1057	Гайка	8	8
26	7547-3432010-10	45 3611 6485	Электродвигатель с насосом	1	1

наверх ↑

Рисунок 2.13.5 – Вал карданный рулевого управления

Перечень сборочных единиц и деталей к рисунку 2.13.5

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	500-3401096-11	45 3416 5722	Кардан вала рулевого управления	2	2
2	540-3401050-30	45 3613 7522	Вал шлицевый	1	1	7 900 руб.
3	7555-3401051	45 3637 2375	Вал кардана	1	1
4	540-3401049	45 3613 1629	Муфта защитная	1	1	300 руб.
5	200317	45 9326 1062	Болт М10х45	4	4
6	252136	45 9816 6067	Шайба 10 ОТ	4	4
7	343800	45 9823 0264	Шпонка 5х9	4	4
8	258252	45 9871 1337	Шплинт 1,2х150	2	2

наверх ↑

Рисунок 2.13.6 – Кардан вала рулевого управления

Перечень сборочных единиц и деталей к рисунку 2.13.6

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	408-2201026	45 4212 0541	Крестовина карданного вала	1	1
2	704902К6УС10	46 4111 1148	Подшипник	4	4
3	500А-3444066	45 3525 0992	Вилка	1	1
4	400-2201043	45 4211 0565	Кольцо	4	4

наверх ↑

Рисунок 2.13.7 – Фланец с подшипником

Перечень сборочных единиц и деталей к рисунку 2.13.7

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75474-3401260	45 3611 6071	Фланец рулевого механизма	1	1
2	75481-3401270-10	45 3614 8527	Вал рулевого механизма	1	1

наверх ↑

Рисунок 2.13.8 – Вал рулевого механизма

Перечень сборочных единиц и деталей к рисунку 2.13.8

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75481-3401272	45 3614 6489	Вал	1	1
2	80105	46 1150 0017	Подшипник	1	1
3	252019	45 9812 1212	Шайба 20	1	1

наверх ↑

Рисунок 2.13.9 – Колонка рулевая с кронштейном

Перечень сборочных единиц и деталей к рисунку 2.13.9

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	201418	45 9346 1504	Болт М6х16	1	1
2	252037	45 9811 1255	Шайба 6	2	2
3	252134	45 9816 6045	Шайба 6Т	2	2
4	250508	45 9553 1054	Гайка М6	1	1
5	75481-3444067	45 3614 7299	Толкатель	1	1
6	75481-3444218-10	45 3614 7298	Стопор	1	1
7	75481-3444119	45 3614 7030	Втулка	1	1
8	75481-3444026	45 3614 7296	Ограничитель	1	1
9	252017	45 9811 1210	Шайба 16	1	1
10	75481-3444180-20	45 3614 7295	Кронштейн	1	1
11	258038	45 9871 1049	Шплинт 3.2х16	1	1
12	260068	45 9862 1069	Палец	1	1
13	252006	45 9811 1207	Шайба 10	2	2
14	220103	45 9432 1107	Винт М6х12	1	1
15	75481-3444132	45 3614 7018	Рычаг	1	1
16	64221-3444090	45 3427 6265	Пружина	1	1
17	75481-3444057	45 3614 7029	Втулка	1	1
18	75481-3444128	45 3614 7017	Ось	1	1
19	342537	45 9957 6015	Шайба 18	1	1
20	374802	45 9958 4157	Гайка М18	1	1
21	314003	45 9954 7118	Шпонка 3х5	1	1
22	75481-3444127	45 3614 7004	Ось	1	1
23	258054	45 9871 1068	Шплинт 4х32	1	1
24	250510	45 9553 1055	Гайка М8	1	1
25	252135	45 9816 6046	Шайба 8Т	2	2
26	75481-3444212	45 3614 7038	Опора	1	1
27	75481-3444010-30	45 3614 8204	Колонка рулевого управления в сборе	1	1
28	342582	45 9957 6131	Шайба 20	4	4
29	75481-3444069	45 3614 7290	Шток	1	1
30	342515	45 9957 6002	Шайба 8	1	1
31	201454	45 9346 1520	Болт М8х16	1	1

наверх ↑

Рисунок 2.13.10 – Колонка рулевого управления

Перечень сборочных единиц и деталей к рисунку 2.13.10

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75481-3444118	45 3614 6843	Втулка	1	1
2	75481-3444020-40	45 3614 8199	Труба колонки	1	1
3	75481-3444030-10	45 3614 8198	Вал	1	1
4	75481-3444033-10	45 3614 8200	Вал	1	1
5	75481-3444056-10	45 3614 8174	Втулка	1	1
6	75481-3444057	45 3614 7029	Втулка	1	1
7	75481-3444065	45 3614 7042	Кольцо	1	1
8	64221-3444090	45 3427 6265	Пружина	1	1
9	75481-3444126	45 3614 7003	Ось	1	1
10	75481-3444130	45 3614 7037	Рукоятка	1	1
11	75481-3444150-10	45 3614 8201	Кожух	1	1
12	540-1712184	45 3613 1047	Пружина	2	2
13	549А-2118278	45 9836 0022	Кольцо	2	2
14	549А-3841048	45 9836 0233	Кольцо	2	2
15	540-8101050	11 0000 0385	Шарик	1	1
16	220103	45 9432 1107	Винт	1	1
17	224624	45 9462 1108	Винт	1	1
18	250561	45 9553 1064	Гайка	1	1
19	252037	45 9811 1255	Шайба	3	3
20	252134	45 9816 6045	Шайба	2	2
21	1000906	46 1210 0051	Подшипник	2	2
22	314003	45 9954 7118	Шпонка	1	1

наверх ↑

Рисунок 2.13.11 – Электродвигатель с насосом

Перечень сборочных единиц и деталей к рисунку 2.13.11

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7547-3432115	45 3611 3653	Стяжка электродвигателя	2	2
2	5602.3780000	45 7375 3907	Двигатель постоянного тока	1	1
3	250510	45 9553 1055	Гайка М8	8	8
4	258027	45 9871 1036	Шплинт 2,5х32	1	1
5	340014	45 9957 1003	Болт М6х40	4	4
6	252134	45 9816 6045	Шайба 6Т	8	8
7	7548-3431014	45 3611 2214	Фланец	2	2
8	75125-3408483	45 3641 3505	Удлинитель	1	1
9	016-020-25-2-2	25 3111 3064	Кольцо	4	4
10	344435	45 9981 6454	Угольник	1	1
11	201422	45 9346 1508	Болт М6х25	4	4
12	344881	45 9981 6968	Штуцер	1	1
13	НШ 6-3Л	45 3921 2196	Насос	1	1
14	7547-3432016	45 3611 2440	Муфта	1	1

наверх ↑

Рисунок 2.13.12 – Фильтр

Перечень сборочных единиц и деталей к рисунку 2.13.12

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7513-3442064	45 3644 2833	Шток клапана	1	1
2	258012	45 9871 1016	Шплинт 2х12	1	1
3	525-1702184-Б	45 3611 0687	Пружина	1	1
4	7513-3442066	45 3644 2834	Опора пружины	1	1
5	008-012-25-2-2	25 3111 3055	Кольцо	1	1
6	7513-3442062	45 3644 2832	Клапан	1	1
7	7513-3442060	45 3644 2831	Клапан в сборе	1	1
8	7555-3442016-10	45 3634 2501	Крышка фильтра	1	1
9	7555-3442048	45 3634 2500	Втулка опорная	1	1
10	250508	45 9553 1054	Гайка М6	2	2
11	7513-3442036-10	45 3644 4475	Втулка	1	1
12	034-040-36-2-2	25 3111 3152	Кольцо	2	2
13	631В-1-19 УХЛ 2	45 3921 2666	Элемент фильтрующий Реготмас	1	1
14	7513-3442034	45 3644 0436	Заглушка	1	1
15	115-125-58-2-2	25 3111 3371	Кольцо	1	1
16	7513-3442058	45 3644 4476	Шайба защитная	1	1
17	540-8608252	45 3613 3365	Пружина	1	1
18	7513-3442020-10	45 3644 4472	Корпус фильтра	1	1	8 900 руб.
19	019-023-25-2-2	25 3111 3067	Кольцо	1	1
20	378609	45 9981 8019	Пробка М22х1.5	1	1

наверх ↑

Рисунок 2.13.13 – Клапан-регулятор

Перечень сборочных единиц и деталей к рисунку 2.13.13

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-3420205-10	45 3637 5645	Корпус	1	1
2	262541	45 9932 1301	Пробка	1	1
3	200319	45 9326 1063	Болт	4	4
4	252136	45 9816 6067	Шайба	12	12
5	7548-3406214	45 3613 7882	Заглушка	1	1
6	025-030-30-2-2	25 3111 3105	Кольцо	1	1
7	7555-3420249	45 3637 5646	Втулка	1	1
8	7548-3406216	45 3613 7883	Седло	1	1
9	7,938+100	46 9100 004	Шарик	1	1
10	7548-3406228	45 3613 7885	Сухарь	1	1
11	540-3405034	45 3613 1677	Пружина	1	1
12	540-3405084	45 3613 1683	Винт регулировочный	1	1
13	540-1105226	45 3613 0226	Прокладка	2	2
14	342369	45 9957 4014	Гайка	1	1
15	540-3405083	45 3613 1682	Колпак предохранительного клапана	1	1
16	258223	45 9871 1306	Шплинт	1	1
17	012-016-25-2-2	25 3111 3059	Кольцо	2	2
18	045-050-30-2-2	25 3111 3117	Кольцо	2	2
19	7548-1712324	45 3613 5058	Пружина	1	1
20	7555-3420208	45 3637 2383	Золотник	1	1
21	7555-3420206	45 3637 2382	Гильза	1	1
22	7555-3420204-10	45 3637 5644	Корпус	1	1
23	201497	45 9346 1559	Болт	8	8
24	7555-3420222	45 3637 2384	Крышка	1	1
25	7921-3408282	45 8631 1865	Фланец	1	1
26	040-045-30-2-2	25 3111 3115	Кольцо	1	1

наверх ↑

← Содержание каталога | 2.12. Колеса и шины | 2.14. Тормозные системы →

Каталог БЕЛА3-7555В. 2.13. Рулевое управление

Рисунок 2.13.1 – Установка рулевого управления

Рисунок 2.13.2 – Установка рулевого управления ,трубопроводы рулевого управления

Рисунок 2.13.3 – Установка рулевого управления , плита соединительная

Рисунок 2.13.4 – Установка рулевого управления , клапан-регулятор

Рисунок 2.13.5 – Вал карданный рулевого управления

Рисунок 2.13.6 – Кардан вала рулевого управления

Рисунок 2.13.7 – Фланец с подшипником

Рисунок 2.13.8 – Вал рулевого механизма

Рисунок 2.13.9 – Колонка рулевая с кронштейном

Рисунок 2.13.10 – Колонка рулевого управления

Рисунок 2.13.11 – Электродвигатель с насосом

Рисунок 2.13.12 – Фильтр

Рисунок 2.13.13 – Клапан-регулятор

ООО АСТ76

Навигация

Категории

Контакты
