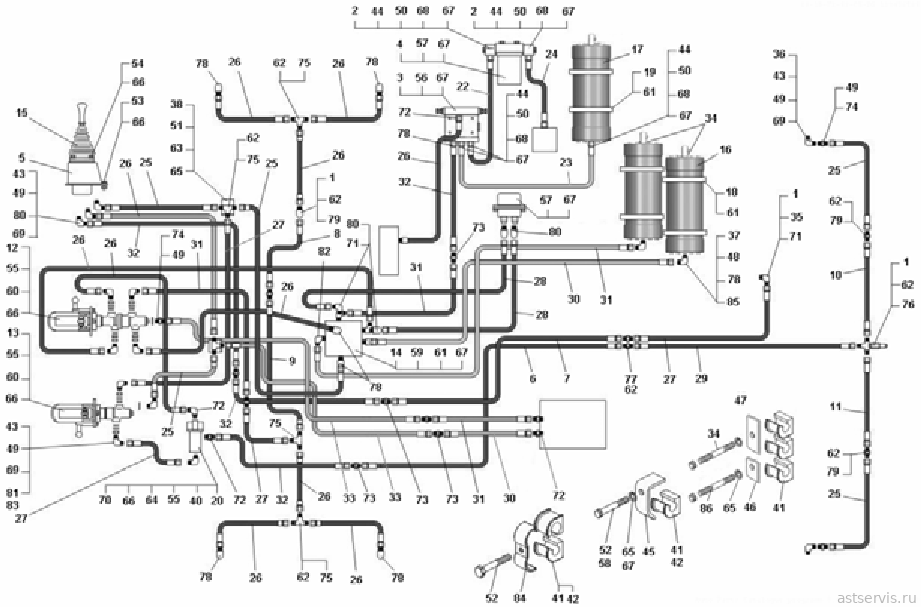

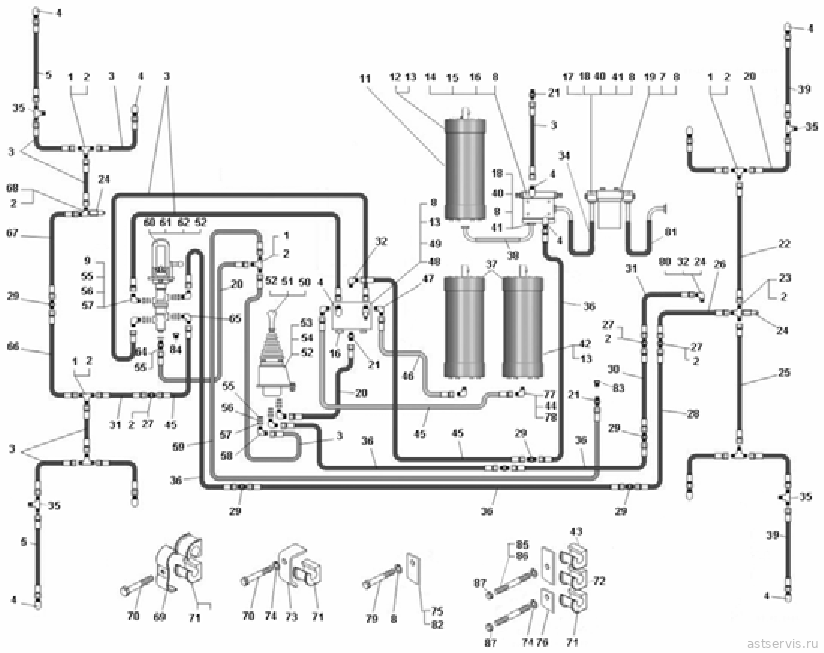

Рисунок 2.14.1 – Монтаж гидропривода тормозов на самосвале БЕЛА3-7555В

Перечень сборочных единиц и деталей к рисунку 2.14.1

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (5) все в каталоге «Ремкомплекты БЕЛА3»
	7822-3428008		Комплект уплотнений для автомата разгрузки насоса	1 компл.
	006-009-19-2-3		Кольцо	5
	030-035-30-2-3		Кольцо
				1
	040-045-30-2-3		Кольцо	2
	7820-3428054		Направляющая	1
	7820-3428074		Гильза	1
	7820-3428076		Клапан	1
	75131-3428018		Комплект з/ч для блока управления	1
	7555А-3514015		Комплект запчастей для крана управления	1 компл.
	006-009-19-2-3		Кольцо	4
	008-012-25-2-3		Кольцо	2
	016-020-25-2-3		Кольцо	1
	018-022-25-2-3		Кольцо	3
	020-025-30-2-3		Кольцо	2
	025-030-30-2-3		Кольцо	2
	027-032-30-2-3		Кольцо	1
	030-035-30-2-3		Кольцо	4
	100-3514055		Элемент уравновешивающий	1
	535A-3509097		Пружина	1
	7512-3514025		Гильза	2
	7512-3514026		Золотник	2
	7512-3514051		Пружина	1
	75125-3515006		Комплект запчастей двойного защитного клапана	1 компл.
	020-025-30-2-3		Кольцо	2
	036-041-30-2-3		Кольцо	2
	549-1108106-10		Шайба	2
	7821-3537006		Комплект запчастей крана управления стояночным тормозом	1 компл.
	008-012-25-2-3		Кольцо	1
	015-019-25-2-3		Кольцо	3
	018-022-25-2-3		Кольцо	2
	020-025-30-2-3		Кольцо	1
	025-030-30-2-3		Кольцо	1
	027-032-30-2-3		Кольцо	1
	030-035-30-2-3		Кольцо	2
	036-041-30-2-3		Кольцо	1
	7821-3537139		Чехол защитный	1
	7545-3545009		Комплект запчастей пневмогидроаккумулятора	1 компл.
	155-165-58-2-3		Кольцо	3
	540-2917062-01		Манжета поршня	1		460 руб.
	540-2917064-11		Кольцо уплотнительное	2
	7545-3545024		Шайба защитная	3
1	344207	00 3442 0700	Тройник	6	—
2	250640	45 9553 1268	Гайка М20-6Н.6.35.019	11	—
3	751211-8609676	45 3641 7771	Рукав высокого давления	10	—	440 руб.
4	344435	45 9981 6454	Угольник	2	—
5	7555-3501360-10	45 3635 4436	Трубка	4
7	201497	45 9346 1559	Болт М10х25	8	—
8	252136	45 9816 6067	Шайба 10ОТ	37	—
9	344518	45 9981 6442	Угольник	2
11	7513-3545010	45 3641 4843	Пневмогидроаккумулятор	1	—
12	7545-3545070	45 3637 4796	Хомут	2	—
13	250512	45 9553 1057	Гайка М10-6Н.6.35.019	26	—
14	7822-3428010	45 3642 6606	Автомат разгрузки насоса	1	—	26 100 руб.
15	201495	45 9346 1557	Болт М10х20	4	—
16	262543	45 9932 1303	Пробка К3/8”	5	—
17	7822-3408126	45 3642 7893	Удлинитель	2	—
18	7822-4617327	45 3642 5786	Прижим	14	—
19	7555В-3442010-20	45 3635 5074	Фильтр	1	—
20	7555А-8609670	45 3634 8768	Рукав высокого давления	6	—	410 руб.
21	344006	45 9981 6262	Ниппель	2	—
22	7555-3506706	45 3637 9308	Трубка	1	—
23	344209	45 9981 1372	Тройник	1	—
24	75212-3408430	45 3627 2539	Клапан соединительный	3	—
25	7555-3506707	45 3637 9309	Трубка	1	—
26	7555А-8609686	45 3634 8771	Рукав высокого давления	1	—	490 руб.
27	344281	00 3442 8100	Штуцер	3	—
28	7555-3506630	45 3637 2420	Трубка	1	—
29	344010	45 9981 6265	Ниппель	12	—
30	7555-3506634	45 3637 2422	Трубка	1	—
31	7555А-8609680	45 3634 8770	Рукав высокого давления	2	—	440 руб.
32	342555	00 3425 5500	Угольник	3	—
34	78221-4617800	45 3642 5762	Рукав	1	—
35	344206	00 3442 0600	Тройник	8	—
36	7555А-8609700	45 3634 8774	Рукав высокого давления	5	—
37	7545-3545010	45 3637 4793	Пневмогидроаккумулятор	2	—
38	78221-4617750	45 3642 5879	Рукав высокого давления	1	—
39	7555-3501361-10	45 3635 4437	Трубка	4
40	034-040-36-2-2	25 3111 3152	Кольцо	7	—
41	341347	00 3413 4700	Винт М10х35	20	—
42	549А-3506764-10	45 3619 4732	Хомут	4	—
43	75131-3408328	45 3644 5122	Вкладыш	26	—
44	540М-3506999	45 3616 1687	Прокладка	4	—
45	7555А-8609694	45 3634 8774	Рукав высокого давления	3	—	690 руб.
46	7555А-8609690	45 3634 8772	Рукав высокого давления	1	—	490 руб.
47	344450	45 9981 1480	Угольник	2	—
48	75125-3515110	45 3641 2472	Клапан защитный двойной	1	—	по запросу
49	201511	45 9346 1571	Болт М10х70	2	—
50	7821-3537010-10	45 3642 6056	Кран управления стояночным тормозом	1	—
51	201457	45 9346 1523	Болт М8х22	4	—
52	252135	45 9816 6046	Шайба 8	17	—
53	7555А-3504218	45 3634 2499	Кронштейн	1	—
54	201454	45 9346 1520	Болт М8х16	3	—
55	015-019-25-2-2	25 3111 3063	Кольцо	9	—
56	7512-3514168	45 3641 5508	Шайба защитная	7	—
57	342321	45 9957 1010	Гайка М18-6Н М18-6Н	7	—
58	344448	45 9981 1478	Угольник	5	—
59	751211-8609710	45 3641 7778	Рукав высокого давления	1	—
60	7555А-3514010-01	45 3635 1416	Кран управления тормозами	1	—	22 100 руб.
61	201458	45 9346 1524	Болт М8х25	8	—
62	250510	45 9553 1055	Гайка М8-6Н	5	—
64	344022	45 9981 1022	Ниппель	1	—
65	344451	45 9981 1481	Угольник	2	—
66	7555-3506642	45 3637 2428	Трубка	1	—
67	7555-3506640	45 3637 2426	Трубка	1	—
68	344440	00 3444 4000	Угольник	1	—
69	344662	45 3611 0726	Скоба	14	—
70	201424	45 9346 1510	Болт М6х30	18	—
71	75131-3408225	45 3644 4357	Вкладыш	2	—
72	540А-3506989	45 3616 1498	Вкладыш	10	—
73	75211-6603724	45 3627 1229	Скоба	7	—
74	252134	45 9816 6045	Шайба 6Т	11	—
75	75131-3408166	45 3644 5127	Пластина	8
76	75131-3408174	45 3644 5128	Пластина	13
77	7821-3506101	45 3642 2643	Переходник	3	—
78	344452	45 9981 1482	Угольник	2	—
79	201502	45 9346 1564	Болт М10х32	1	—
80	7520-3408482	45 3624 0530	Удлинитель	1	—
81	78221-4617850	45 3642 5871	Рукав высокого давления	1	—
82	75131-3408258	45 3644 4335	Пластина	1	—
83	344356	45 9981 1001	Пробка М18х1,5	3	—
85	341037	45 9957 3021	Шпилька М8х65	2	—
86	341032	45 9957 3021	Шпилька М6х35	16	—
87	250508	45 9553 1054	Гайка М6-6Н	26	—

наверх ↑

Рисунок 2.14.2 – Монтаж гидропривода тормозов на самосвале БЕЛА3-7555В-06

Перечень сборочных единиц и деталей к рисунку 2.14.2

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (4) все в каталоге «Ремкомплекты БЕЛА3»
	7822-3428008		Комплект уплотнений для автомата разгрузки насоса	1 компл.
	006-009-19-2-3		Кольцо	5
	030-035-30-2-3		Кольцо
				1
	040-045-30-2-3		Кольцо	2
	7820-3428054		Направляющая	1
	7820-3428074		Гильза	1
	7820-3428076		Клапан	1
	75131-3428018		Комплект з/ч для блока управления	1
	75125-3515006		Комплект запчастей двойного защитного клапана	1 компл.
	020-025-30-2-3		Кольцо	2
	036-041-30-2-3		Кольцо	2
	549-1108106-10		Шайба	2
	7821-3537006		Комплект запчастей крана управления стояночным тормозом	1 компл.
	008-012-25-2-3		Кольцо	1
	015-019-25-2-3		Кольцо	3
	018-022-25-2-3		Кольцо	2
	020-025-30-2-3		Кольцо	1
	025-030-30-2-3		Кольцо	1
	027-032-30-2-3		Кольцо	1
	030-035-30-2-3		Кольцо	2
	036-041-30-2-3		Кольцо	1
	7821-3537139		Чехол защитный	1
	7545-3545009		Комплект запчастей пневмогидроаккумулятора	1 компл.
	155-165-58-2-3		Кольцо	3
	540-2917062-01		Манжета поршня	1		460 руб.
	540-2917064-11		Кольцо уплотнительное	2
	7545-3545024		Шайба защитная	3
1	75212-3408430	45 3627 2539	Клапан соединительный	—	3
2	7882-3408126	45 3642 7893	Удлинитель	—	2
3	7822-3428010	45 3642 6606	Автомат разгрузки насоса	—	1	26 100 руб.
4	7555-3442010-10	45 3634 2499	Фильтр	—	1
5	7512А-3504218	45 3634 6096	Кронштейн	—	1
6	7555-3506630	45 3637 2420	Трубка	—	1
7	7555-3506634	45 3637 2422	Трубка	—	1
8	7555-3506640	45 3637 2426	Трубка	—	1
9	7555-3506642	45 3637 2428	Трубка	—	1
10	7555-3506706	45 3637 9308	Трубка	—	1
11	7555-3506707	45 3637 9309	Трубка	—	1
12	7555А-3514010	45 3637 7259	Кран управления тормозами	—	1	22 100 руб.
13	7555В-3514010-10	45 3637 8885	Кран управления тормозами	—	1
14	75125-3515110	45 3641 2472	Клапан защитный двойной	—	1	по запросу
15	7821-3537010-10	45 3642 6056	Кран управлени стояночным тормозом	—	1
16	7545-3545010	45 3637 4793	Пневмогидроаккумулятор	—	2
17	7513-3545010	45 3641 4843	Пневмогидроаккумулятор	—	1
18	549А-3506764-10	45 3619 4732	Хомут	—	4
19	7545-3545070	45 3637 4796	Хомут	—	2
20	7822-3562010	45 3642 6125	Клапан двухмагистральный	—	1
22	78221-4617800	45 3642 5762	Рукав	—	1
23	78221-4617750	45 3642 5879	Рукав высокого давления	—	1
24	78221-4617850	45 3642 5871	Рукав высокого давления	—	1
25	751211-8609670	45 3641 7770	Рукав высокого давления	—	5	429 руб.
26	751211-8609676	45 3641 7771	Рукав высокого давления	—	11	440 руб.
27	751211-8609680	45 3641 7772	Рукав высокого давления	—	4	462 руб.
28	75131-8609680	45 3641 8457	Рукав высокого давления	—	2	297 руб.
29	751211-8609686	45 3641 7773	Рукав высокого давления	—	1	473 руб.
30	751211-8609690	45 3641 7774	Рукав высокого давления	—	2	495 руб.
31	751211-8609694	45 3641 7775	Рукав высокого давления	—	4	539 руб.
32	751211-8609700	45 3641 7776	Рукав высокого давления	—	4
33	751211-8609718	45 3641 7792	Рукав высокого давления	—	2
34	341032	45 9957 3047	Шпилька М6х35	—	16
35	7520-3408482	45 3624 0530	Удлинитель	—	1
36	7555В-3502588-10	45 3637 9672	Переходник	—	2
37	7821-3506101	45 3642 2643	Переходник	—	3
38	75473-3506778	45 3611 2421	Кронштейн	—	2
40	75473-3506892	45 3611 2420	Кронштейн	—	1
41	540А-3506988	45 3616 1455	Вкладыш	—	31
42	540А-3506989	45 3616 1498	Вкладыш	—	10
43	7512-3514168	45 3641 5508	Шайба защитная	—	13
44	78202-4617327	45 3642 3584	Прижим	—	14
45	75211-6603724	45 3627 1229	Скоба	—	4
46	75211-6603725	45 3627 1230	Скоба	—	6
47	7521-8609135	45 3627 0119	Скоба	—	1
48	540М-3506999	45 3616 1687	Прокладка	—	4
49	015-019-25-2-2	25 3111 3063	Кольцо	—	16
50	034-040-36-2-2	25 3111 3152	Кольцо	—	7
51	201418	45 9346 1504	Болт М6х16	—	4
52	201424	45 9346 1510	Болт М6х30	—	5
53	201454	45 9346 1520	Болт М8х16	—	3
54	201457	45 9346 1523	Болт М8х22	—	4
55	201458	45 9346 1524	Болт М8х25	—	8
56	201495	45 9346 1557	Болт М10х20	—	4
57	201497	45 9346 1559	Болт М10х25	—	8
58	201502	45 9346 1564	Болт М10х38	—	1
59	201511	45 9346 1571	Болт М10х70	—	2
60	250510	45 9553 1055	Гайка М8-6Н	—	8
61	250512	45 9553 1057	Гайка М10-6Н	—	26
62	250640	45 9553 1268	Гайка М20-6Н	—	11
63	252004	45 9811 1205	Шайба 6	—	4
64	252005	45 9811 1206	Шайба 8	—	2
65	252134	45 9816 6045	Шайба 6Т	—	36
66	252135	45 9816 6046	Шайба 8ОТ	—	15
67	252136	45 9816 6067	Шайба 10ОТ	—	29
68	341347	00 3413 4700	Винт М8х35	—	20
69	342321	45 9957 1010	Гайка М18-6Н	—	15
70	342444	45 9957 4027	Гайка М27-6Н	—	1
71	342555	00 3425 5500	Угольник	—	1
72	344006	45 9981 6262	Ниппель	—	4
73	344010	45 9981 6265	Ниппель	—	12
74	344022	45 9981 1022	Ниппель	—	1
75	344207	00 3442 0700	Тройник	—	5
76	344209	45 9981 1372	Тройник	—	1
77	344281	00 3442 8100	Штуцер	—	3
78	344435	45 9981 6454	Угольник	—	10
79	344440	00 3444 4000	Угольник	—	3
80	344442	45 9981 1472	Угольник	—	4
81	344448	45 9981 1478	Угольник	—	8
82	344450	45 9981 1480	Угольник	—	2
83	344451	45 9981 1481	Угольник	—	3
84	344662	45 3611 0726	Скоба	—	14
85	344452	45 9981 1482	Угольник	—	2
86	341037	45 9957 3021	Шпилька	—	2

наверх ↑

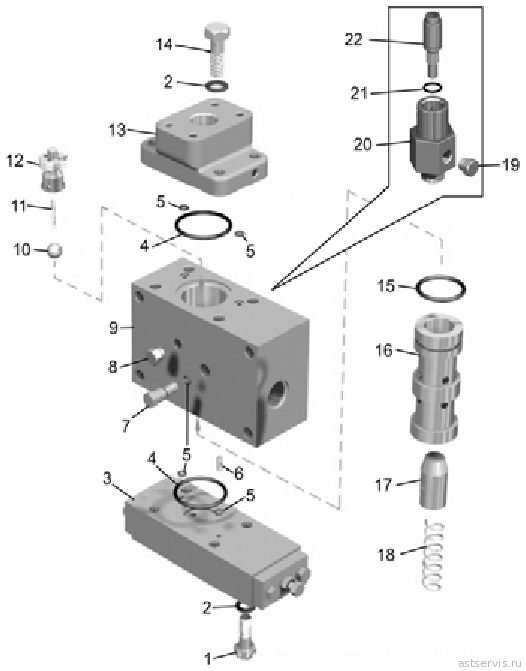

Рисунок 2.14.3 – Автомат разгрузки насоса

Перечень сборочных единиц и деталей к рисунку 2.14.3

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	200317	45 9326 1062	Болт М10х45	4	4
2	252136	45 9816 6067	Шайба 10ОТ	8	8
3	7820-3428020-01	45 3642 5658	Блок управления	1	1
4	040-045-30-2-2	25 3111 3115	Кольцо	2	2
5	006-009-19-2-2	25 3111 3014	Кольцо	5	5
6	242471	45 9472 6514	Винт М5х12	1	1
7	7820-3428029	45 3642 2461	Игла запорная	1	1
8	262541	45 9932 1301	Пробка К1/8”	1	1
9	7822-3428012	45 3642 6605	Корпус	1	1
10	12,7-60+100	46 9116 7961	Шарик	1	1
11	548А-1709125	45 3614 2408	Пружина	1	1	8 руб.
12	7822-3428054	45 3642 2468	Направляющая	1	1
13	7822-3428042	45 3642 6604	Крышка	1	1
14	201499	45 9346 1561	Болт М10х30	4	4
15	030-035-30-2-2	25 3111 3108	Кольцо	1	1
16	7820-3428074	45 3642 2469	Гильза	1	1
17	7820-3428076	45 3642 2470	Клапан	1	1
18	540-1701424	45 3613 4616	Пружина	1	1	50 руб.
19	262541	45 9932 1301	Пробка	1	1
20	75212-3408432	45 3627 3706	Корпус	1	1
21	008-012-25-2-2	25 3111 3055	Кольцо	1	1
22	75212-3408434	45 3627 3707	Шток	1	1

наверх ↑

Рисунок 2.14.4 – Блок управления

Перечень сборочных единиц и деталей к рисунку 2.14.4

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	201458	45 9346 1524	Болт М8х25	1	1
2	250510	45 9553 1055	Гайка М8	1	1
3	7820-3428043	45 3642 2467	Крышка	1	1
4	7820-3428038	45 3642 2464	Заглушка	1	1
5	018-022-25-2-2	25 3111 3066	Кольцо	2	2
6	549А-3544066	45 3619 2516	Пружина	1	1
7	7820-3428048	45 3642 5653	Сухарь	1	1
8	9,525-60+50	46 9116 6661	Шарик	1	1
9	7820-3428022	45 3642 2460	Корпус	1	1
10	006-009-19-2-2	25 3111 3014	Кольцо	5	5
11	242471	45 9472 6514	Винт М5х12	1	1
12	200317	45 9326 1062	Болт М10х45	4	4
13	252136	45 9816 6067	Шайба 10 ОТ	8	8
14	016-020-25-2-2	25 3111 3064	Кольцо	2	2
15	7820-3428034-10	45 3642 5654	Гильза	1	1
16	7820-3428032-10	45 3642 5650	Плунжер	1	1
17	11,112-60+100	46 9116 7361	Шарик	1	1
18	549А-3544072	45 3619 2518	Пружина	1	1
19	7820-3428039-10	45 3642 5651	Заглушка	1	1
20	7820-3428044	45 3642 5652	Крышка	1	1
21	252135	45 9816 6046	Шайба 8	4	4

наверх ↑

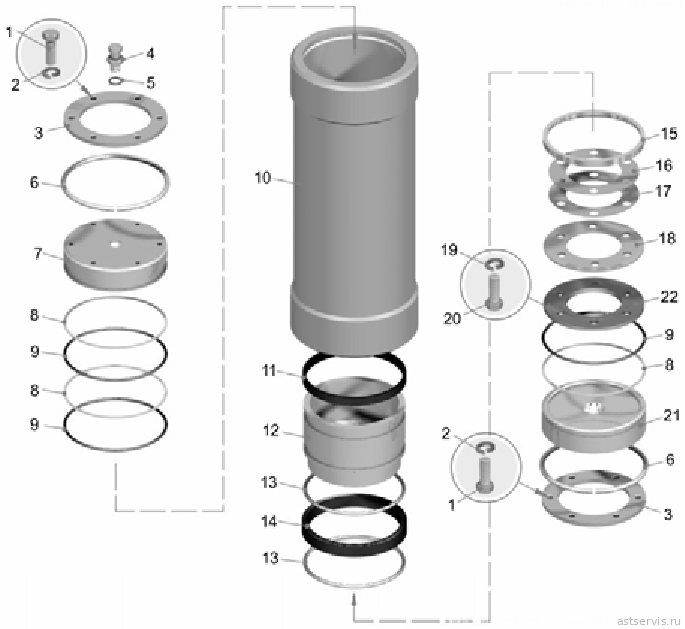

Рисунок 2.14.5 – Пневомогидроаккумулятор

Перечень сборочных единиц и деталей к рисунку 2.14.5

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	201497	45 9346 1559	Болт М10х25	12	12
2	252136	45 9816 6067	Шайба	12	12
3	7545-3545029	45 3637 4783	Упор	2	2
4	540-2917360-01	45 3613 1453	Клапан заправочный	1	1	340 руб.
5	540-2917362	45 3613 1455	Прокладка	1	1
6	7545-3545048	45 3637 4785	Кольцо стопорное	2	2
7	7545-3545032	45 3637 4791	Крышка верхняя	1	1
8	7545-3545024	45 3637 4784	Шайба защитная	3	3
9	155-165-58-2-2	25 3111 3379	Кольцо	3	3
10	7545-3545016	45 3637 4788	Корпус	1	1
11	Е21Т-160-15-4/15	45 3921 6980	Кольцо	1	1
12	7545-3545022-01	45 3634 5749	Поршень	1	1
13	540-2917064-11	45 3611 6309	Кольцо уплотнительное	2	2
14	540-2917062-01	45 3613 1378	Манжета поршня	1	1	460 руб.
15	540-2917067	45 3613 1381	Кольцо нажимное	1	1	по запросу
16	540-2917070-10	45 3613 1385	Прокладка	3	3	200 руб.
17	540-2917071-10	45 3613 1387	Прокладка	3	3	200 руб.
18	540-2917068	45 3613 1382	Пружина	1	1	по запросу
19	252137	45 9816 6068	Шайба 12ОТ	6	6	20 руб.
20	340279	45 9957 1062	Болт М12х35	6	6
21	7545-3545033	45 3637 4790	Крышка нижняя	1	1
22	540-2917069-01	45 3613 1937	Диск	1	1

наверх ↑

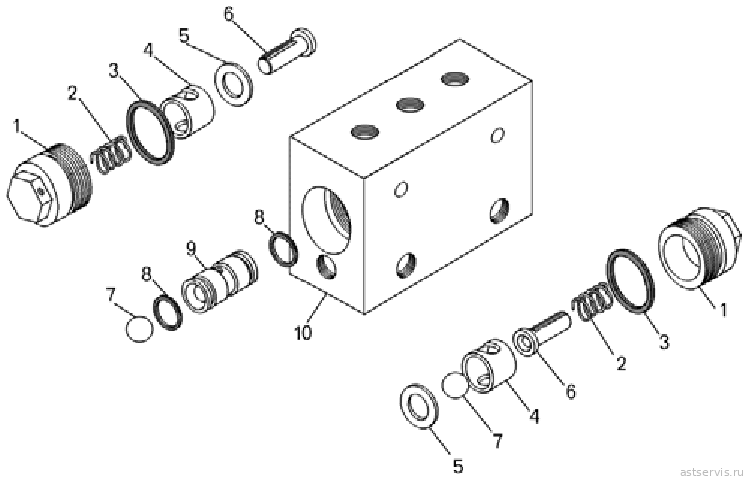

Рисунок 2.14.6 – Клапан защитный двойной

Перечень сборочных единиц и деталей к рисунку 2.14.6

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	549А-3544048-10	45 3619 8246	Пробка	2	2
2	535А-3509097	45 3417 3019	Пружина	2	2
3	036-041-30-2-2	25 3111 3113	Кольцо	2	2
4	549А-3544044	45 3619 4295	Втулка	2	2
5	549-1108106-10	45 3619 6521	Шайба	2	2
6	549А-3544042	45 3619 2511	Толкатель	2	2
7	17.463-60+100	46 9116 9461	Шарик	2	2
8	020-025-30-2-2	25 3111 3101	Кольцо	2	2
9	549А-3544026	45 3619 2508	Поршень	1	1
10	75125-3515112	45 3641 2473	Корпус	1	1

наверх ↑

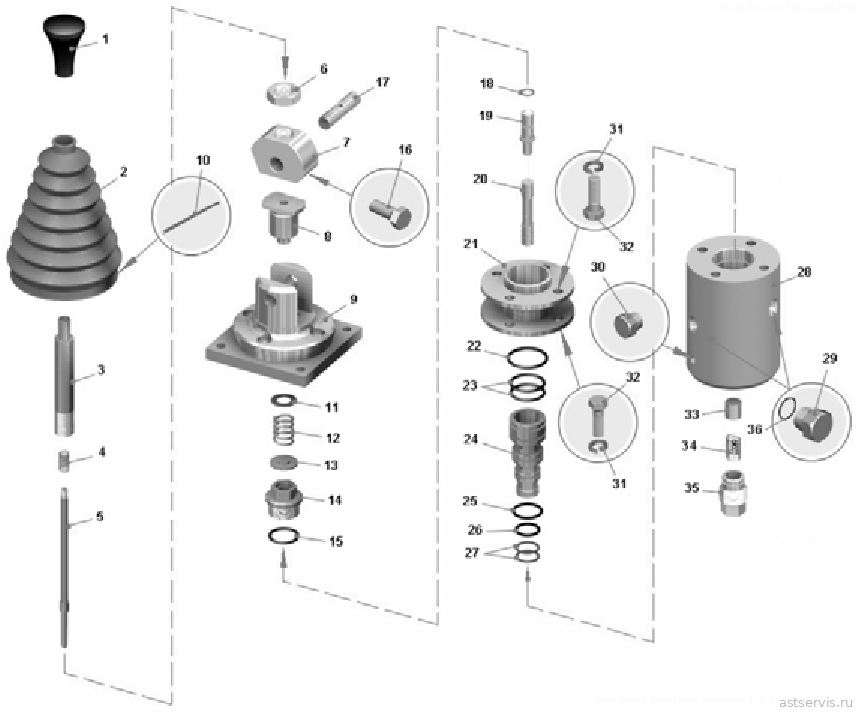

Рисунок 2.14.7 – Кран управления стояночным тормозом

Перечень сборочных единиц и деталей к рисунку 2.14.7

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7821-3537060	45 3642 2667	Рукоятка	1	1
2	7821-3537139	45 3642 4089	Чехол защитный	1	1
3	7821-3537034	45 3642 2662	Рычаг	1	1
4	549А-3544072	45 3619 2518	Пружина	1	1
5	7821-3537040	45 3642 2663	Фиксатор	1	1
6	374802	45 9958 4157	Гайка М18-6Н	1	1
7	7821-3537028-10	45 3642 6057	Кулачок	1	1
8	7821-3537026-10	45 3642 6060	Толкатель	1	1
9	7821-3537132	45 3642 2669	Крышка крана	1	1
10	258288	45 9871 1375	Шплинт 1,6х350	1	1
11	7821-3537049	45 3642 2666	Шайба регулировочная	3	3
12	543-3003069	45 3615 4148	Пружина	1	1
13	7512-3514056	45 3641 1285	Тарелка пружины	1	1
14	7821-3537036	45 3642 6061	Пробка	1	1
15	027-032-30-2-2	25 3111 3106	Кольцо	1	1
16	201418	45 9346 1504	Болт М6х16	1	1
17	7821-3537136	45 3642 2670	Ось	1	1
18	008-012-25-2-2	25 3111 3055	Кольцо	1	1
19	7821-3537033	45 3642 6062	Толкатель	1	1
20	7512-3514026	45 3641 1280	Золотник	1	1
21	7821-3537255-10	45 3642 6063	Стакан	1	1
22	036-041-30-2-2	25 3111 3113	Кольцо	1	1
23	030-035-30-2-2	25 3111 3108	Кольцо	2	2
24	7512-3514025	45 3641 1279	Гильза	1	1
25	025-030-30-2-2	25 3111 3105	Кольцо	1	1
26	020-025-30-2-2	25 3111 3101	Кольцо	1	1
27	018-022-25-2-2	25 3111 3066	Кольцо	2	2
28	7821-3537020-20	45 3642 6064	Корпус	1	1
29	344356	45 9981 1001	Пробка М18-6Н	3	3
30	262541	45 9932 1301	Пробка К1/8”	1	1
31	252156	45 9816 6007	Шайба 10	6	6
32	201493	45 9345 1555	Болт М10х16	6	6
33	7512-3514089	45 3641 4277	Поршень	1	1
34	7555-3514053	45 3637 4164	Пружина	1	1
35	7512-3514044	45 3641 1284	Пробка	1	1
36	015-019-25-2-2	25 3111 3063	Кольцо	3	3

наверх ↑

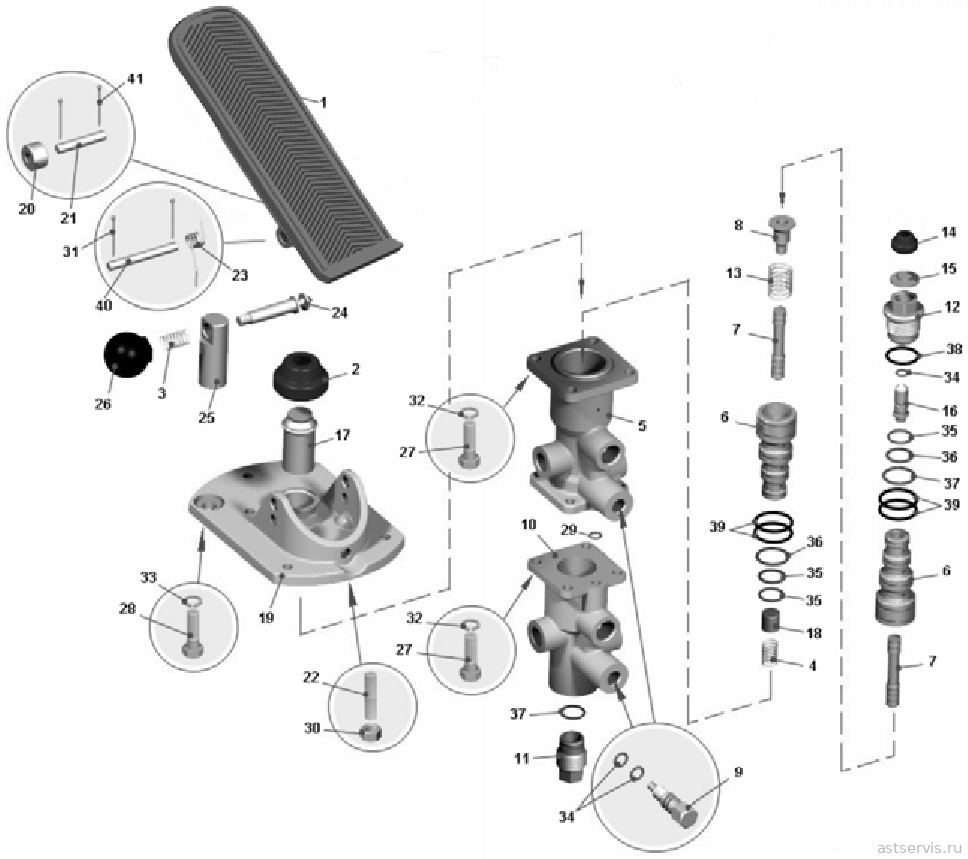

Рисунок 2.14.8 – Кран управления тормозами

Перечень сборочных единиц и деталей к рисунку 2.14.8

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555Е-3514440	45 3635 0941	Педаль	1	—
2	575-1312258-Б	11 0000 2014	Чехол	1	—
3	540-1704177	45 3613 0913	Пружина	1	—
4	535А-3509097	45 3417 3019	Пружина	1	—
5	7512-3514020-10	45 3641 7090	Корпус верхний	1	—
6	7512-3514025	45 3641 1279	Гильза	2	—
7	7512-3514026	45 3641 1280	Золотник	2	—
8	7512-3514028	45 3641 1281	Толкатель	1	—
9	7512-3514032	45 3641 1282	Игла запорная	2	—
10	7512-3514040	45 3641 1283	Корпус нижний	1	—
11	7512-3514044	45 3641 1284	Пробка	1	—
12	7512-3514045	45 3641 6035	Пробка	1	—
13	7512-3514051	45 3641 7092	Пружина	1	—
14	100-3514055	45 9135 0078	Элемент уравновешивающий	1	—
15	7512-3514056-10	45 3641 7056	Тарелка пружины	1	—
16	7512-3514060-10	45 3641 7088	Шток	1	—
17	7512-3514082-10	45 3641 7087	Толкатель	1	—
18	7512-3514089	45 3641 4277	Поршень	1	—
19	7555А-3514130	45 3637 7539	Крышка корпуса крана	1	—
20	540М-3514464	45 3616 1556	Ролик	1	—
21	540М-3514466	45 3616 1550	Ось	1	—
22	540М-3514469	45 3616 1551	Фиксатор	1	—
23	7512-3514478	45 3641 6054	Пружина	1	—
24	7540-3514482	45 3616 4696	Фиксатор	1	—
25	7555А-3514486	45 3637 8884	Втулка	1	—
26	540-8101050	11 0000 0385	Шарик	1	—
27	201457	45 9346 1523	Болт	8	—
28	201540	45 9346 1598	Болт	1	—
29	016-020-25-2-2	25 3111 3064	Кольцо	1	—
30	250510	45 9553 1055	Гайка	1	—
31	258040	45 9871 1051	Шплинт	1	—
32	252155	45 9816 6006	Шайба	8	—
33	252137	45 9816 6068	Шайба	1	—	20 руб.
34	008-012-25-2-2	25 3111 3055	Кольцо	6	—
35	018-022-25-2-2	25 3111 3066	Кольцо	3	—
36	020-025-30-2-2	25 3111 101	Кольцо	2	—
37	025-030-30-2-2	25 3111 3105	Кольцо	2	—
38	027-032-30-2-2	25 3111 3106	Кольцо	1	—
39	030-035-30-2-2	25 3111 3108	Кольцо	4	—
40	540М-3514467	45 3616 1554	Ось	1	—
41	258038	45 9871 1049	Шплинт	2	—

наверх ↑

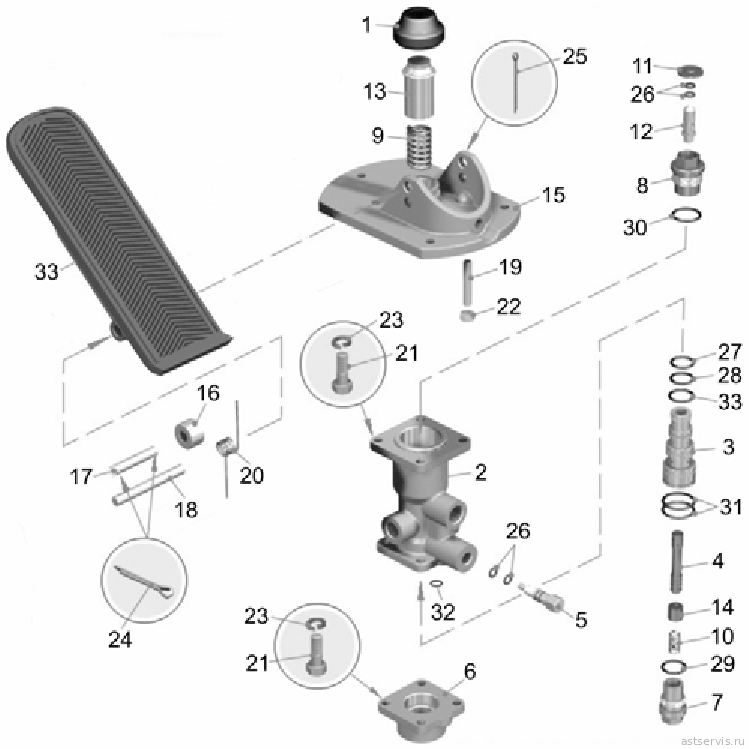

Рисунок 2.14.9 – Кран управления тормозами

Перечень сборочных единиц и деталей к рисунку 2.14.9

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	575-1312258-Б	11 0000 2014	Чехол	—	1
2	7512-3514020-10	45 3641 7090	Корпус верхний	—	1
3	7512-3514025	45 3641 1279	Гильза	—	1
4	7512-3514026	45 3641 1280	Золотник	—	1
5	7512-3514032	45 3641 1282	Игла запорная	—	1
6	7555В-3514040	45 3637 7510	Корпус нижний	—	1
7	7555В-3514044	45 3637 7511	Пробка	—	1
8	7512-3514045	45 3641 6035	Пробка	—	1
9	7555-3514050	45 3637 3709	Пружина	—	1
10	7555-3514051-10	45 3637 4165	Пружина	—	1
11	7512-3514056	45 3641 1285	Тарелка пружины	—	1
12	7512-3514060-10	45 3641 7088	Шток	—	1
13	7555В-3514082	45 3637 7498	Толкатель	—	1
14	7555В-3514089	45 3637 7512	Поршень	—	1
15	7555А-3514130	45 3637 7539	Крышка корпуса крана	—	1
16	540М-3514464	45 3616 1556	Ролик	—	1
17	540М-3514466	45 3616 1550	Ось	—	1
18	540М-3514467	45 3616 1554	Ось	—	1
19	540М-3514469	45 3616 1551	Фиксатор	—	1
20	7512-3514478	45 3641 6054	Пружина	—	1
21	201457	45 9346 1523	Болт М8х22	—	8
22	250510	45 9553 1055	Гайка М8-6Н	—	1
23	252155	45 9816 6006	Шайба 8Л	—	8
24	258038	45 9871 1049	Шплинт	—	2
25	258040	45 9871 1051	Шплинт 3,2х25	—	1
26	008-012-25-2-2	25 3111 3055	Кольцо	—	4
27	018-022-25-2-2	25 3111 3066	Кольцо	—	1
28	020-025-30-2-2	25 3111 3101	Кольцо	—	1
29	025-030-30-2-2	25 3111 3105	Кольцо	—	2
30	027-032-30-2-2	25 3111 3106	Кольцо	—	1
31	030-035-30-2-2	25 3111 3108	Кольцо	—	2
32	016-020-25-2-2	25 3111 3064	Кольцо	—	1
33	7555Е-3514440	45 3635 0941	Педаль	—	1

наверх ↑

Рисунок 2.14.10 – Клапан двухмагистральный

Перечень сборочных единиц и деталей к рисунку 2.14.10

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7822-3562052	45 3642 6127	Гильза	—	1
2	7822-3562056	45 3642 6126	Золотник	—	1
3	7822-3562078	45 3642 6130	Пробка	—	1
4	7822-3562120	45 3642 6128	Корпус	—	1
5	7822-3562122	45 3642 6129	Втулка	—	1
6	018-022-25-2-2	25 3111 3066	Кольцо	—	3

наверх ↑

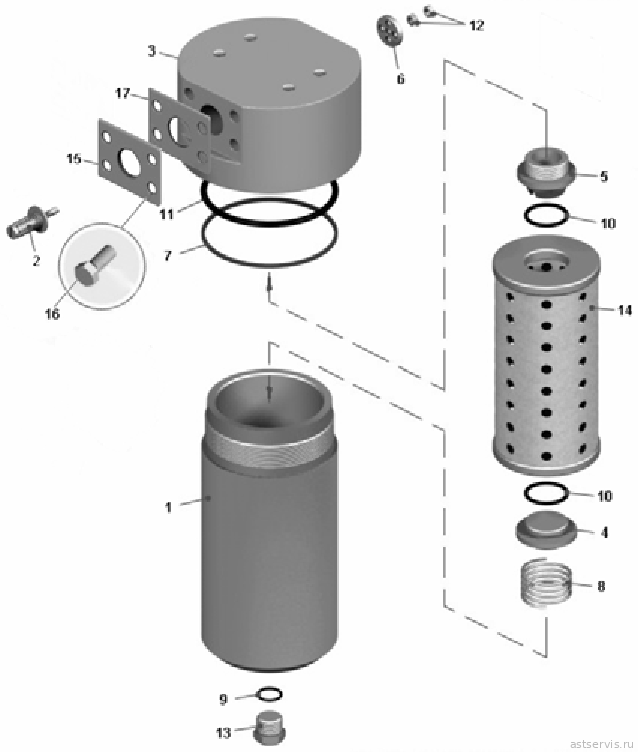

Рисунок 2.14.11 – Фильтр

Перечень сборочных единиц и деталей к рисунку 2.14.11

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7513-3442020-10	45 3644 4472	Корпус фильтра	1	1	8 900 руб.
2	7513-3442060	45 3644 2831	Клапан	1	1
3	7555-3442016-10	45 3634 2501	Крышка фильтра	1	1
4	7513-3442034	45 3644 0436	Заглушка	1	1
5	7513-3442036-10	45 3644 4475	Втулка	1	1
6	7555-3442048	45 3634 2500	Втулка опорная	1	1
7	7513-3442058	45 3644 4476	Шайба защитная	1	1
8	540-8608252	45 3613 3365	Пружина	1	1
9	019-023-25-2-2	25 3111 3067	Кольцо	1	1
10	034-040-36-2-2	25 3111 3152	Кольцо	2	2
11	115-125-58-2-2	25 3111 3371	Кольцо	1	1
12	250508	45 9553 1054	Гайка М6-6Н	2	2
13	378609	45 9981 8019	Пробка	1	1
14	631В-1-19 УХЛ2	45 3921 2666	Элемент фильтрующий	1	1
15	75306-8606224	45 3624 9809	Пластина	2	2
16	75306-8606319	45 3624 9858	Прокладка	2	2
17	201493	45 9346 15555	Болт М10х16	8	8

наверх ↑

Рисунок 2.14.12 – Монтаж системы охлаждения тормозных механизмов

Перечень сборочных единиц и деталей к рисунку 2.14.12

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75473-1719090-20	45 3611 2590	Угольник	—	3
5	7528-3515010	45 3634 1546	Клапан	—	1
6	7555В-3539010-10	45 3635 1520	Труба	—	1
7	7555В-3539011-10	45 3635 1521	Труба	—	1
8	7555В-3539020-10	45 3635 1515	Труба	—	1
9	7555В-3539090	45 3635 1516	Труба	—	1
10	7555В-3539030	45 3637 7864	Труба	—	1
11	7555В-3539040	45 3637 7865	Труба	—	1
12	7555В-3539046	45 3635 1514	Труба	—	1
13	7555В-3539050	45 3637 9190	Труба	—	1
14	7555В-3539060	45 3637 9191	Труба	—	1
15	7555В-3539070	45 3634 6004	Труба	—	1
16	7555В-3539080	45 3635 1512	Труба	—	1
17	75473-3539140	45 3611 4141	Угольник	—	1
18	7555В-3539140	45 3634 5186	Патрубок	—	4
19	75306-8620010-20	45 3626 0295	Фильтр	—	2
20	75402-1719196	45 3616 3167	Скоба	—	2
21	548П-1719198	45 3614 3073	Скоба	—	10
22	540-2917144	45 3613 1418	Прокладка	—	1
23	7823-4617327	45 3642 6586	Прижим	—	16
24	75132-8609744	45 3644 0732	Заглушка	—	6
27	201495	45 9346 1557	Болт М10х20	—	8
28	201509	45 9346 1569	Болт М10х60	—	12
29	252136	45 9816 6067	Шайба 10	—	16
30	252137	45 9816 6068	Шайба 12 ОТ	—	60	20 руб.
31	262543	45 9932 1303	Пробка К3/8”	—	1
32	340321	45 9957 1084	Болт М12х90	—	4
33	341350	45 9957 1117	Винт М12х38	—	56
34	342472	45 9957 4049	Гайка М42-6Н	—	1
35	344270	45 9981 6398	Штуцер	—	5
36	344364	45 9981 6025	Пробка	—	1
37	7547-1719350	45 3611 5425	Рукав	—	5
38	7547-1719354	45 3611 5426	Рукав	—	2
39	7547-1719360	45 3611 5427	Рукав	—	5	3 800 руб.
40	040-045-30-2-6	25 3111 5407	Кольцо	—	15
41	045-050-30-2-6	25 3111 5418	Кольцо	—	5

наверх ↑

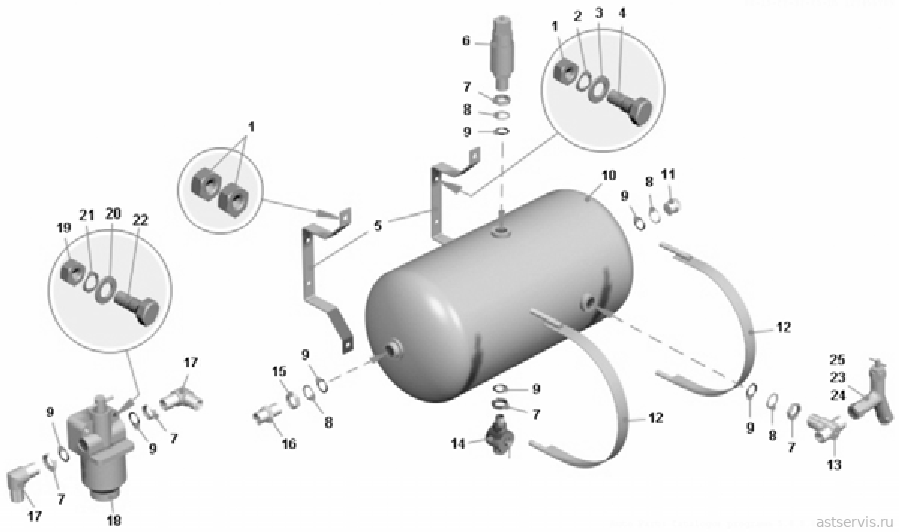

Рисунок 2.14.13 – Монтаж аппаратов и трубопроводов компрессора. Рисунок I

Перечень сборочных единиц и деталей к рисунку 2.14.13

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	250512	45 9553 1057	Гайка М10-6Н	12	12
2	252136	45 9816 6067	Шайба 10ОТ	4	4
3	252039	45 9811 1257	Шайба	4	4
4	201497	45 9346 1559	Болт М10х25	4	4
5	540М-3513080-10	45 3616 1993	Кронштейн	2	2
6	75125-3515010	45 3641 3818	Клапан предохранительный	1	1	3 500 руб.
7	374939	45 9958 4217	Гайка М22х6Н	4	4
8	376145	45 9958 6230	Шайба 22	6	6
9	020-025-30-2-2	25 3111 3101	Кольцо	6	6
10	7522-3513015	45 3637 0442	Ресивер	1	1
11	343929	45 3611 0695	Заглушка	1	1
12	540М-3513038	45 3616 1355	Хомут крепления	2	2
13	344221	45 9981 1661	Тройник	1	1
14	ПС7-0	45 9930 0006	Кран	1	1
15	374935	45 9958 4209	Гайка	2	2
16	379049	45 9981 8212	Ниппель	1	1
17	402776	45 9984 8497	Угольник	2	2
18	100-3536010	45 9135 0550	Противозамерзатель	1	1
19	250510	45 9553 1055	Гайка М8-6Н	2	2
20	342515	45 9957 6002	Шайба 8	2	2
21	252135	45 9816 6046	Шайба	2	2
22	200275	45 9326 1032	Болт М8х80	2	2
23	100-3515310*	45 9135 0689	Клапан контрольного вывода	1	1
24	105.069.05.000*	45 3921 6426	Клапан контрольного вывода	1	1
25	13.3515310*	45 9135 6940	Клапан контрольного вывода	1	1

* — допускается замена

наверх ↑

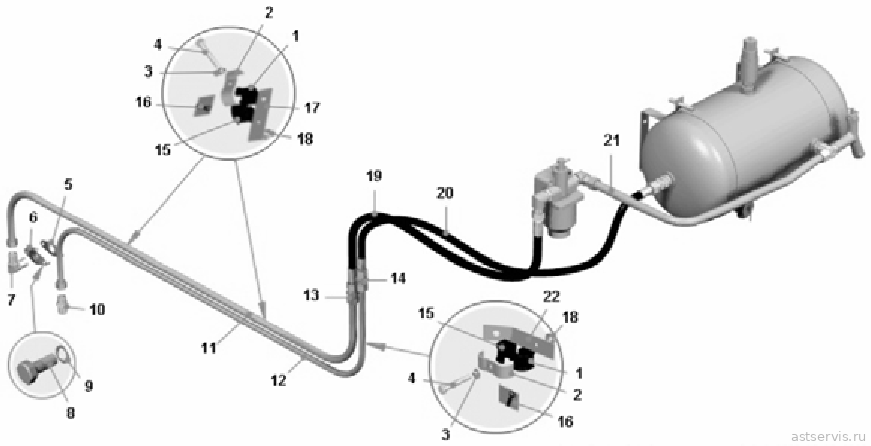

Рисунок 2.14.14 – Монтаж аппаратов и трубопроводов компрессора. Рисунок II

Перечень сборочных единиц и деталей к рисунку 2.14.14

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	540А-3506988	45 3616 1455	Вкладыш	3	3
2	344662	45 3611 0726	Скоба	3	3
3	252134	45 9816 6045	Шайба 6Т	3	3
4	340014	45 9957 1003	Болт	3	3
5	75124-3509304	45 3641 2070	Прокладка	1	1
6	75125-3509302	45 3641 1940	Фланец	1	1
7	344512	45 9981 6431	Угольник	1	1
8	201458	45 9346 1524	Болт М8х25	2	2
9	252135	45 9816 6046	Шайба 8Т	2	2
10	379497	45 9981 8543	Ниппель	1	1
11	7555В-3506228	45 3637 7757	Трубка	1	1
12	7555В-3506650	45 3537 7704	Трубка	1	1
13	344026	45 9981 1026	Ниппель	1	1
14	344027	45 9981 1027	Ниппель	1	1
15	540А-3506989	45 3616 1498	Вкладыш	3	3
16	548А-1104696-01	45 3614 2269	Прокладка	2	2
17	7548К-3506788	45 3613 8811	Пластина	2	2
18	250508	45 9553 1054	Гайка М6-6Н	3	3
19	75405-3506080	45 3616 6091	Шланг	1	1	240 руб.
20	75131-8609690	45 3619 7354	Рукав высокого давления	1	1	319 руб.
21	7555В-3509262	45 3637 7791	Трубка	1	1
22	7548К-3506779	45 3613 8810	Кронштейн	1	1

наверх ↑

Рисунок 2.14.15 – Клапан предохранительный

Перечень сборочных единиц и деталей к рисунку 2.14.15

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	342444	45 9957 4027	Гайка М27-6Н	1	1
2	7549-1032158	45 3638 1424	Втулка нажимная	1	1
3	252037	45 9811 1255	Шайба 6	1	1
4	540-1712356	45 3613 1057	Пружина	1	1
5	7549-1032162	45 3638 1425	Шток	1	1
6	7549-1032153	45 3638 1460	Корпус	1	1
7	7549-1032150	45 3638 1421	Клапан	1	1
8	75125-3515055	45 3641 3960	Седло клапана	1	1

наверх ↑

Рисунок 2.14.16 – Противозамерзатель

Перечень сборочных единиц и деталей к рисунку 2.14.16

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	100-3536046	45 9135 0565	Рейка мерная	1	1
2	100-3536047	45 9135 0566	Кольцо уплотнительное	1	1
3	484105	—	Штифт	1	1
4	304183	45 9135 0041	Заклепка	2	2
5	100-3512099	45 9135 0551	Табличка	1	1
6	100-3536020	45 9135 0557	Корпус верхний	1	1
7	100-3536025	45 9135 0556	Кольцо	1	1
8	100-3536024	45 9135 0411	Тяга	1	1
9	100-3522069	45 9135 0559	Кольцо	1	1
10	100-3536029	45 9135 0558	Кольцо	1	1
11	100-3536028	—	Обойма	1	1
12	489305	45 9135 0564	Кольцо упорное	1	1
13	100-3536045	45 9135 0562	Кольцо	1	1
14	100-3536040	—	Корпус нижний	1	1
15	305890	45 9346 1522	Шайба	4	4
16	201456	45 9135 0560	Болт	4	4	30 руб.
17	100-3536030	—	Фитиль в сборе	1	1
18	100-3536033	45 9135 1339	Фитиль	1	1
19	100-3536034	45 9135 1340	Пробка	1	1
20	305768	—	Шайба	1	1
21	305062	—	Пробка	1	1
22	100-3536032	45 9135 0561	Пружина	1	1

наверх ↑

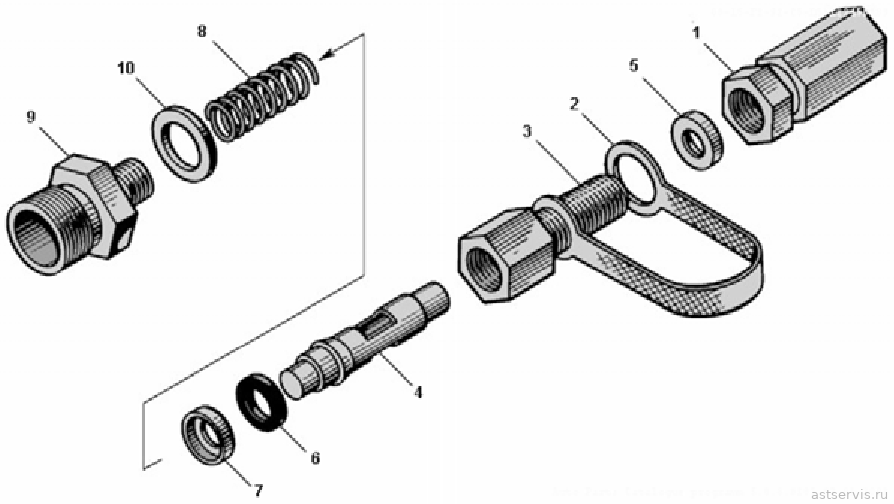

Рисунок 2.14.17 – Клапан контрольного вывода

Перечень сборочных единиц и деталей к рисунку 2.14.17

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	100-3512068	45 9135 0039	Гайка	1	1
2	100-3512069	45 9135 0040	Лента	1	1
3	100-3515320	45 9135 0157	Корпус	1	1
4	100-3515322	45 9135 0158	Конус	1	1
5	100-3515323	45 9135 0159	Шайба	1	1
6	100-3515325	45 9135 0160	Уплотнитель	1	1
7	100-3515326	45 9135 0161	Колпачок	1	1
8	100-3515328	45 9135 0162	Пружина	1	1
9	100-3515330	45 9135 1290	Переходник	1	1
10	303346	—	Шайба	1	1

наверх ↑

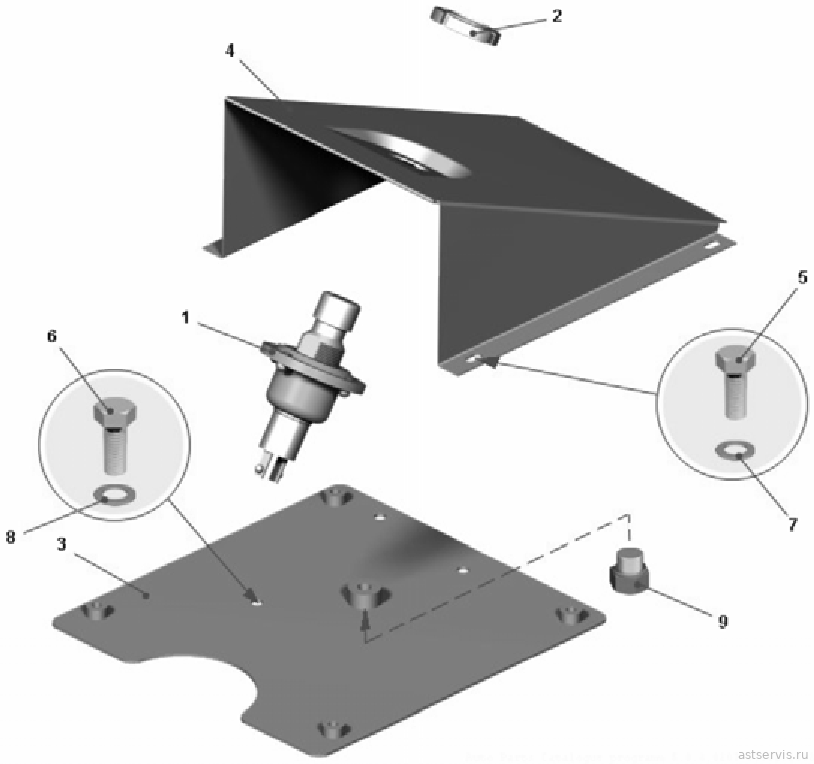

Рисунок 2.14.18 – Установка включателя тормоза-замедлителя

Перечень сборочных единиц и деталей к рисунку 2.14.18

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7540-3573410	45 3616 2509	Включатель гидравлического тормоза	1	—	5 700 руб.
2	342437	45 9957 4270	Гайка М33-6Н	1	—
3	75481-5109040	45 3614 8687	Пластина	1	—
4	75481-5109160	45 3614 5124	Площадка опорная	1	—
5	201418	45 9346 1504	Болт М6х16	3	—
6	201454	45 9346 1520	Болт М8х16	3	—
7	252004	45 9811 1205	Шайба 6	3	—
8	252134	45 9816 6045	Шайба 6ОТ	3	—
9	262542	45 9932 1302	Пробка К1/4”	3	—

наверх ↑

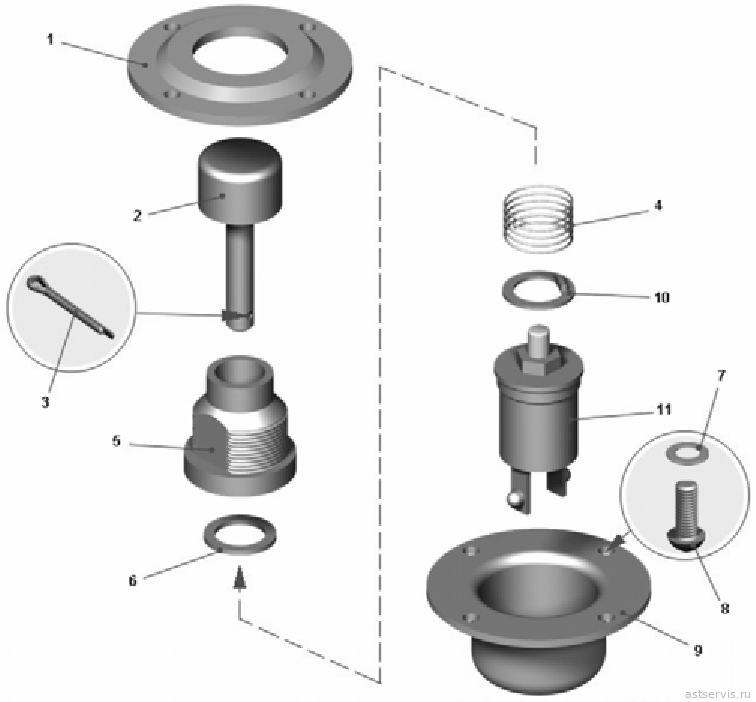

Рисунок 2.14.19 – Выключатель гидравлического тормоза

Перечень сборочных единиц и деталей к рисунку 2.14.19

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7540-3573432	45 3616 2513	Фланец	1	—
2	7540-3573420	45 3616 2510	Толкатель в сборе	1	—
3	258025	45 9871 1034	Шплинт 2	1	—
4	7540-1711436	45 3613 5009	Пружина	1	—
5	7540-3573412	45 3616 2512	Корпус	1	—
6	252007	45 9811 1208	Шайба 12	1	—
7	252133	45 9816 6044	Шайба 5Т	4	—
8	220077	45 9432 1079	Винт М5х10	4	—
9	7540-3573434	45 3616 2514	Кожух	1	—
10	7540-3573436	45 3616 2515	Пластина	1	—
11	ВК322	45 7373 4131	Включатель	1	—	150 руб.

наверх ↑

← Содержание каталога | 2.13. Рулевое управление | 2.15. Электрооборудование →

Каталог БЕЛА3-7555В. 2.14. Тормозные системы

Рисунок 2.14.1 – Монтаж гидропривода тормозов на самосвале БЕЛА3-7555В

Рисунок 2.14.2 – Монтаж гидропривода тормозов на самосвале БЕЛА3-7555В-06

Рисунок 2.14.3 – Автомат разгрузки насоса

Рисунок 2.14.4 – Блок управления

Рисунок 2.14.5 – Пневомогидроаккумулятор

Рисунок 2.14.6 – Клапан защитный двойной

Рисунок 2.14.7 – Кран управления стояночным тормозом

Рисунок 2.14.8 – Кран управления тормозами

Рисунок 2.14.9 – Кран управления тормозами

Рисунок 2.14.10 – Клапан двухмагистральный

Рисунок 2.14.11 – Фильтр

Рисунок 2.14.12 – Монтаж системы охлаждения тормозных механизмов

Рисунок 2.14.13 – Монтаж аппаратов и трубопроводов компрессора. Рисунок I

Рисунок 2.14.14 – Монтаж аппаратов и трубопроводов компрессора. Рисунок II

Рисунок 2.14.15 – Клапан предохранительный

Рисунок 2.14.16 – Противозамерзатель

Рисунок 2.14.17 – Клапан контрольного вывода

Рисунок 2.14.18 – Установка включателя тормоза-замедлителя

Рисунок 2.14.19 – Выключатель гидравлического тормоза

ООО АСТ76

Навигация

Категории

Контакты
