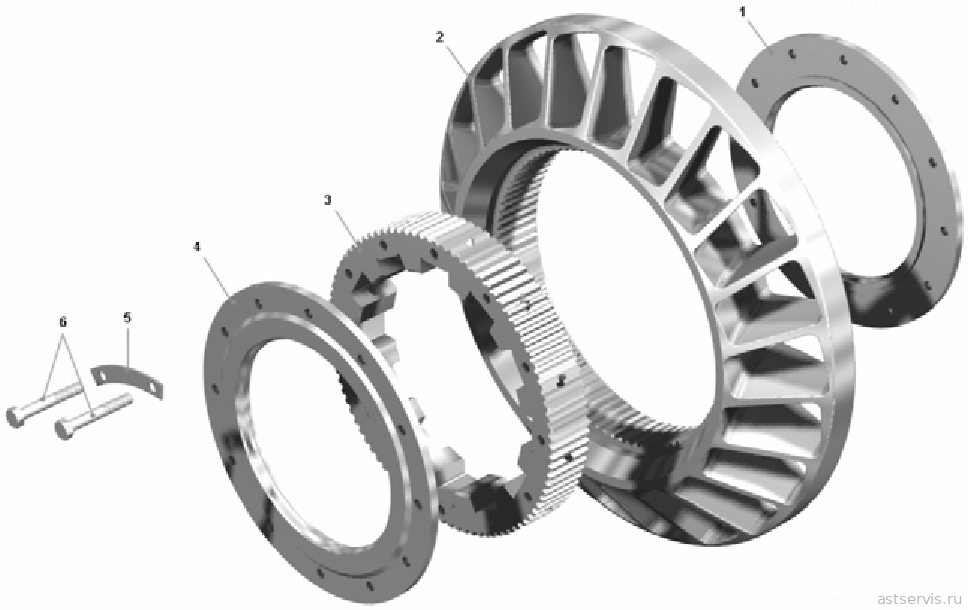

- Колесо первого реактора в сборе
- Колесо второго реактора в сборе
- Крышка картера гидротрансформатора в сборе
- Крышка подшипника ведущего вала
- Вал ведущий с барабаном
- Картер промежуточный
- Картер коробки передач в сборе
- Вал первичный
- Крышка диапазонного вала
- Вал диапазонный
- Крышка реверсивного вала в сборе
- Вал реверсивный
- Картер гидромеханической передачи в сборе
- Элемент фильтрующий в сборе
- Элемент фильтрующий в сборе
- Ступица гидротрансформатора в сборе
- Фрикцион первой передачи
- Фрикцион понижающего диапазона
- Поршень фрикциона

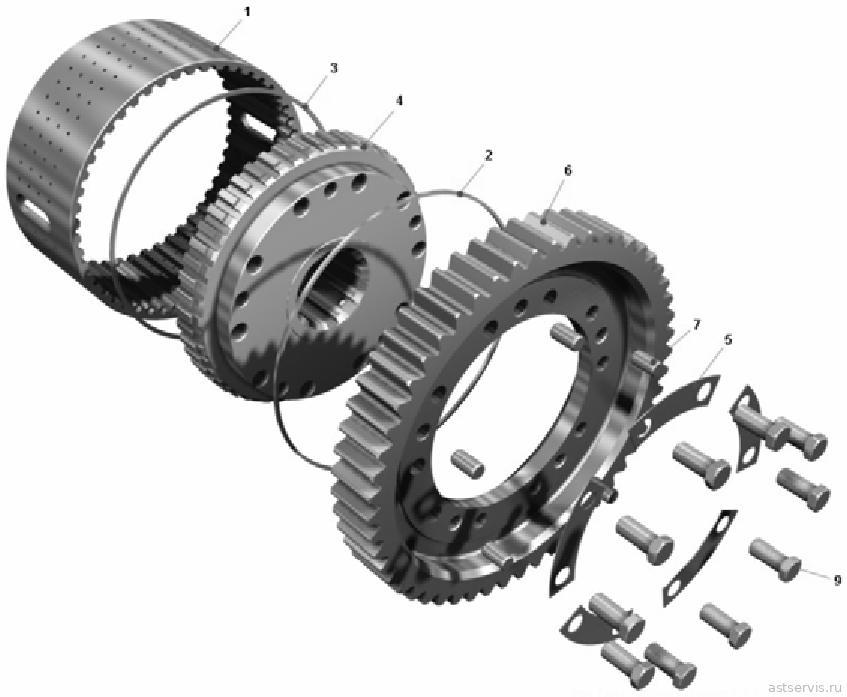

- Барабан фрикциона понижающего диапазона
- Барабан фрикциона в сборе
- Клапан корректирующий
- Корпус тормоза-замедлителя в сборе

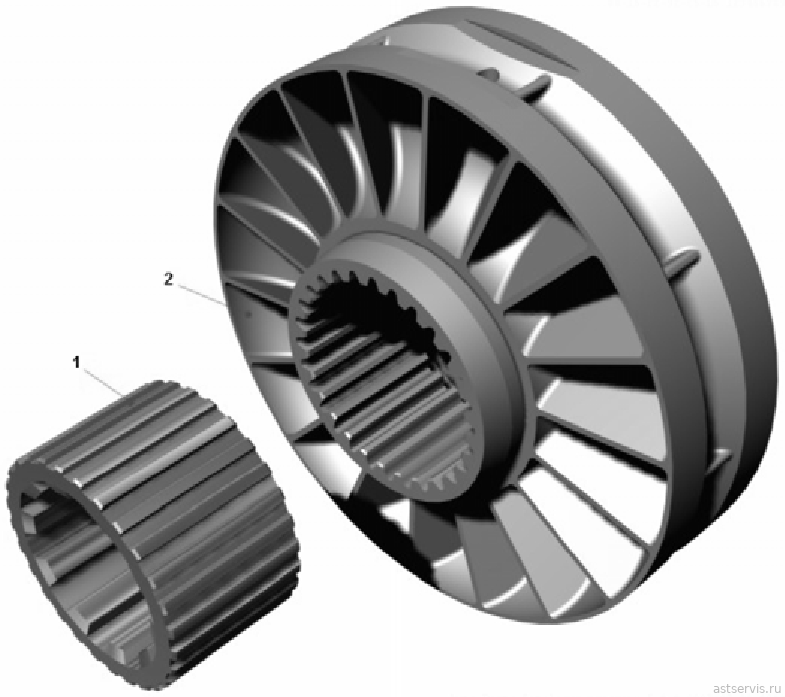

- Ротор со ступицей
- Механизм управления тормозом-замедлителем
- Механизм управления тормозом-замедлителем
- Механизм привода управления блокировкой гидротрансформатора
- Электромагнит в сборе
- Механизм управления гидромеханической передачей
- Привод механизма управления тормозом-замедлителем

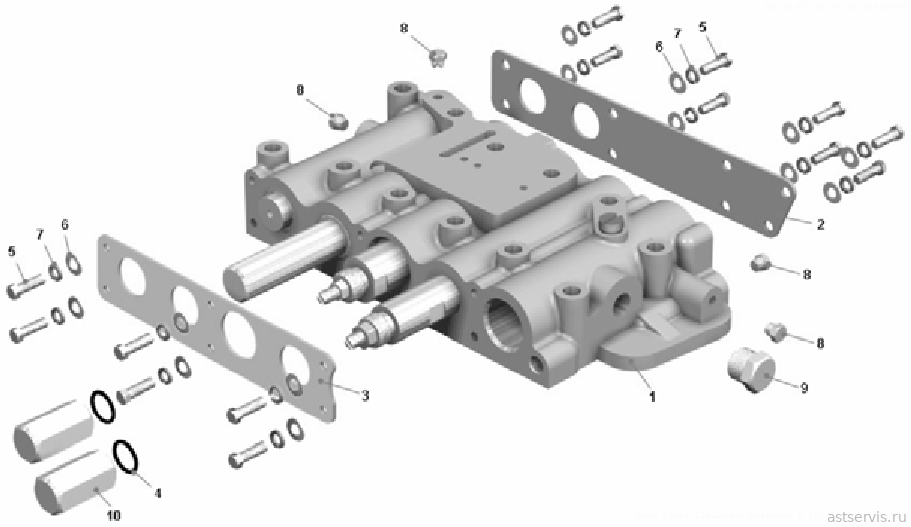

- Коробка золотниковая. Крепление крышек, колпачки и пробки
- Коробка золотниковая. Аварийный клапан
- Коробка золотниковая. Регулятор давления гидротрансформатора
- Коробка золотниковая. Регулятор главного давления
- Коробка золотниковая. Клапан блокировки и обратные клапана
- Установка трубопроводов и шлангов гидромеханической передачи
- Установка трубопроводов и шлангов гидромеханической передачи

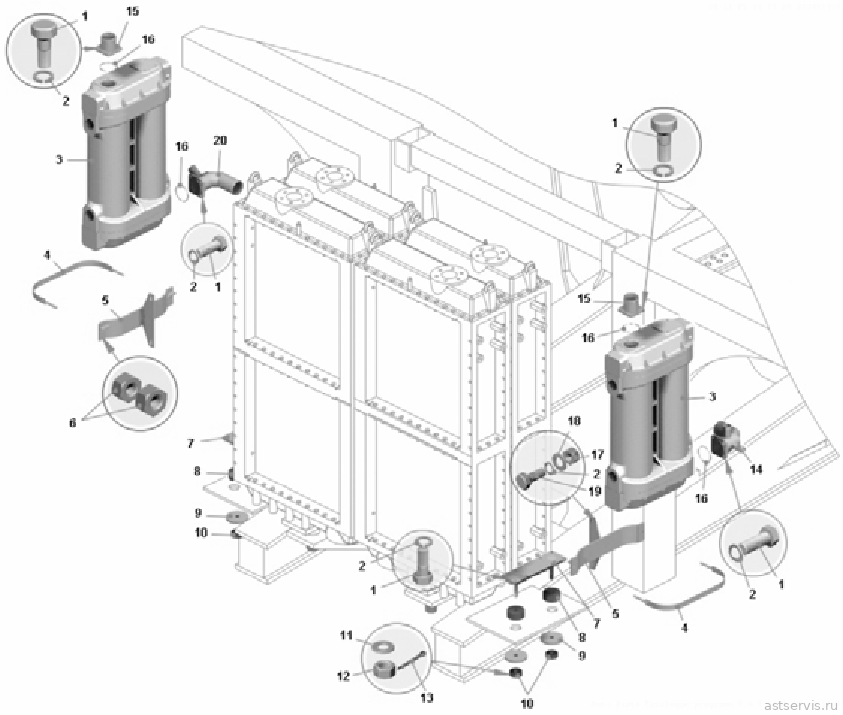

- Установка теплообменников
- Теплообменник водомасляный
Карданная передача
- Установка карданных валов
- Муфта упругая
- Установка ограждения карданного вала
Задний мост
- Картер заднего моста с рычагом
- Установка главной передачи и цилиндра стояночного тормоза
- Картер заднего моста с рычагом
- Установка ступицы заднего колеса и бортовой передачи
- Установка рабочих тормозных механизмов
- Установка ступицы заднего колеса и бортовой передачи
- Передача главная
- Передача главная со стояночным тормозом
- Шестерня ведущая главной передачи
- Картер подшипников
- Картер главной передачи
- Полуось
- Втулка соединительная
- Дифференциал в сборе
- Чашка дифференциала правая с ведомой шестерней
- Шестерня коронная с кожухом
- Водило планетарной передачи с сателлитами
- Сателлит дифференциала
- Сателлит планетарной передачи
- Суппорт стояночного тормоза
- Колодка стояночного тормоза
- Ступица заднего колеса
- Ступица заднего колеса с подшипниками
- Барабан стояночного тормоза с фланцем
- Рычаг регулировочного стояночного тормоза
- Корпус тормоза
- Цилиндр стояночного тормоза
- Картер заднего моста
- Механизм тормозной многодисковый
Рама
- Рама
- Установка брызговиков двигателя
Подвеска
- Установка цилиндров передней подвески
- Установка передней подвески. Центральный шарнир передней подвески
- Установка передней подвески. Установка поперечной штанги передней подвески
- Цилиндр подвески в сборе
- Цилиндр подвески
- Насос
- Плунжер
- Клапан обратный
- Клапан предохранительный
- Установка задней подвески. Установка центрального шарнира задней подвески
- Установка цилиндров задней подвески
- Установка задней подвески. Установка поперечной штанги задней подвески
- Цилиндр подвески
- Цилиндр подвески
- Насос
Передняя ось
- Ось передняя со ступицами и тормозами. Установка поворотных кулаков и шкворней
- Ось передняя со ступицами и тормозами. Установка цилиндров поворота и поперечной тяги рулевой трапеции
- Ось передняя со ступицами и тормозами. Установка ступицы переднего колеса
- Ось передняя со ступицами и тормозами. Установка рабочих тормозных механизмов
- Подшипник
- Тяга рулевой трапеции
- Наконечник тяги
- Цилиндр поворота
- Ступица переднего колеса
Колеса и шины
- Установка передних колес
- Колесо с шиной в сборе
- Колесо в сборе
- Установка задних колес
- Колесо с шиной в сборе
Рулевое управление
- Установка рулевого управления
- Установка рулевого управления ,трубопроводы рулевого управления
- Установка рулевого управления , плита соединительная
- Установка рулевого управления , клапан-регулятор
- Вал карданный рулевого управления
- Кардан вала рулевого управления
- Фланец с подшипником
- Вал рулевого механизма
- Колонка рулевая с кронштейном
- Колонка рулевого управления
- Электродвигатель с насосом
- Фильтр
- Клапан-регулятор
Тормозные системы
- Монтаж гидропривода тормозов на самосвале БЕЛА3-7555В
- Монтаж гидропривода тормозов на самосвале БЕЛА3-7555В-06
- Автомат разгрузки насоса
- Блок управления
- Пневомогидроаккумулятор
- Клапан защитный двойной
- Кран управления стояночным тормозом
- Кран управления тормозами
- Кран управления тормозами
- Клапан двухмагистральный
- Фильтр
- Монтаж системы охлаждения тормозных механизмов
- Монтаж аппаратов и трубопроводов компрессора. Рисунок I
- Монтаж аппаратов и трубопроводов компрессора. Рисунок II
- Клапан предохранительный
- Противозамерзатель
- Клапан контрольного вывода
- Установка включателя тормоза-замедлителя
- Выключатель гидравлического тормоза
Электрооборудование
- Монтаж электрооборудования в кабине
- Подключение дополнительного отопителя
- Установка аккумуляторных батарей
- Установка щитка управления подогревателем двигателя
- Монтаж электрооборудования и проводов на шасси автомобиля
- Монтаж проводов системы смазки «Lincoln» по кабине
- Монтаж проводов системы смазки «Lincoln» по шасси
- Установка задних фонарей
- Панель приборов с приборами. Щиток приборов левый
- Панель приборов с приборами. Щиток приборов средний
- Панель приборов с приборами. Щиток приборов правый
- Установка фар и подфарников
Приспособления и дополнительные системы
- Установка системы пожаротушения
- Установка огнетушителя
- Установка инструментального ящика
- Установка противооткатных упоров
- Стопорение платформы
- Монтаж централизованной системы смазки, “Lincoln”
- Монтаж централизованной системы смазки, “Vogel”
Кабина
- Установка кабины
- Кабина. Установка приборных панелей и кронштейнов педалей
- Кабина. Установка дверей и стекол
- Кабина. Установка декоративных панелей и дверцы шкафа
- Дверь
- Окно раздвижное
- Петля двери
- Установка кожуха пола
- Установка стеклоочистителя
- Установка щетки и рычага стеклоочистителя
- Установка стеклоомывателя
- Установка сидений
- Установка отопителя кабины
- Отопитель кабины
- Отопитель дополнительный
- Установка салонного фильтра
- Привод управления заслонками отопителя
- Установка трубопроводов отопителя
- Установка трубопроводов отопителя
- Установка вентилятора кабины
- Вентилятор в сборе
Оперение
- Установка крыльев и заднего капота
- Установка переднего капота и лестниц
- Установка кронштейнов зеркал заднего вида
- Установка зеркал заднего вида
- Установка кожуха подогревателя
- Установка противосолнечного козырька
Платформа
- Установка платформы
- Установка брызговиков
- Установка камневыталкивателей
Опрокидывающий механизм
- Установка цилиндров опрокидывающего механизма
- Цилиндр опрокидывающего механизма с подшипниками
- Цилиндр опрокидывающего механизма
- Установка трубопроводов опрокидывающего механизма Монтаж всасывающих и сливной гидролиний
- Установка трубопроводов опрокидывающего механизма. Монтаж напорных гидролиний
- Установка трубопроводов опрокидывающего механизма Монтаж гидролиний управления
- Блок управления
- Клапан
- Панель управления
- Клапан вспомогательный
- Клапан предохранительный
- Блок корпусов
- Установка насосов
- Установка масляного бака
- Бак масляный. Установка фильтров и заслонки
- Бак масляный. Установка заправочного клапана и нижней крышки
- Заслонка
- Установка выключателя
Подшипники
- Подшипники
Номерной указатель
- Номерной указатель

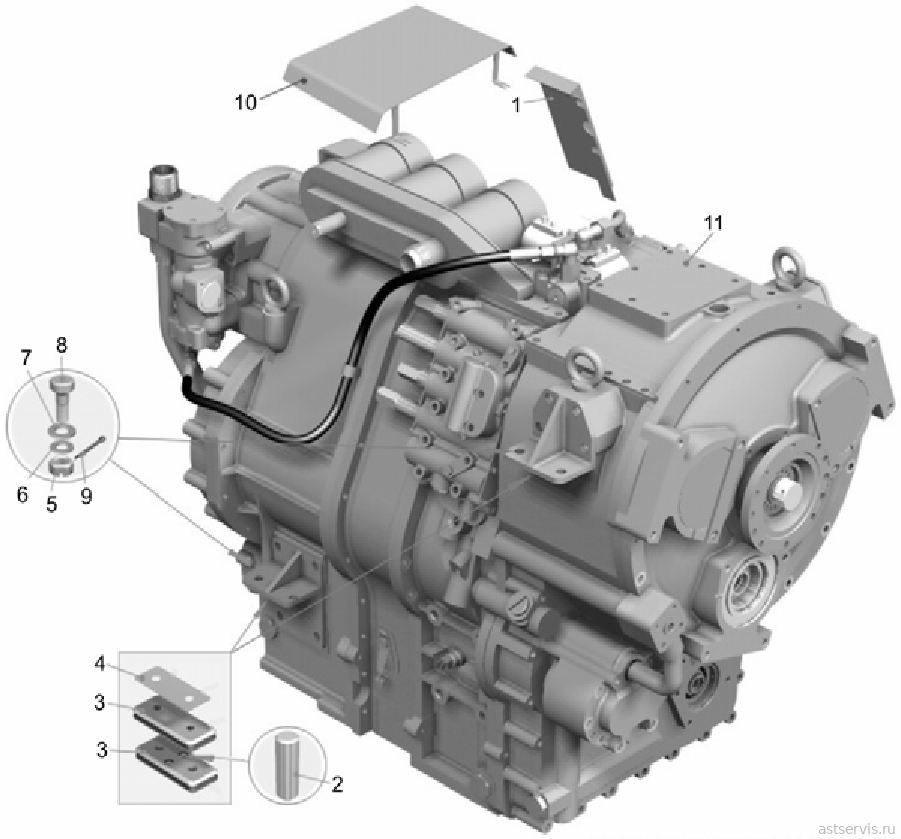

Рисунок 2.6.1 – Установка гидромеханической передачи

Перечень сборочных единиц и деталей к рисунку 2.6.1

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (3) все в каталоге «Ремкомплекты БЕЛА3»
	7556-1700007-01		Комплект запчастей ГМП	1 компл.
	008-012-25-2-6		Кольцо	8
	012-016-25-2-6		Кольцо	4
	014-018-25-2-6		Кольцо	1
	019-023-25-2-6		Кольцо	8
	020-025-30-2-6		Кольцо	2
	024-030-36-2-6		Кольцо	1
	027-032-30-2-6		Кольцо	1
	029-035-36-2-6		Кольцо	3
	030-035-30-2-6		Кольцо	2
	034-040-36-2-6		Кольцо	8
	035-040-30-2-6		Кольцо	2
	038-044-36-2-6		Кольцо	3
	040-045-30-2-6		Кольцо	21
	040-048-46-2-6		Кольцо	1
	045-050-30-2-6		Кольцо	5
	045-053-46-2-3		Кольцо	1
	050-055-30-2-6		Кольцо	6		35 руб.
	055-060-30-2-6		Кольцо	1
	056-062-36-2-6		Кольцо	1
	065-070-30-2-6		Кольцо	3
	080-090-58-2-6		Кольцо	2
	114-120-36-2-6		Кольцо	4
	115-125-58-2-6		Кольцо	5
	120-126-36-2-6		Кольцо	2
	165-170-36-2-6		Кольцо	4
	295-305-58-2-6		Кольцо	1
	344945		Кольцо 483-477-6	1		110 руб.
	7523-1709040		Кольцо уплотнительное	2		90 руб.
	7806-1709188-01		Кольцо уплотнительное	1
	7548-1709324-01		Кольцо уплотнительное	1		по запросу
	7523-3572120		Кольцо уплотнительное	2		60 руб.
	7556-1700008		Комплект манжет для ГМП	1
	7556-1700009-01		Комплект прокладок для ГМП	1
	7548-1701327		Комплект з/ч для вала первичного	1
	7548-1701399		Комплект з/ч для диапазонного или реверсивного вала	2
	7548-1711398		Комплект з/ч для фрикционов	6
	75551-1712209		Комплект з/ч для золотниковой коробки	1
	75551-1712402		Комплект з/ч для механизма управления ГМП	1
	7556-1700008		Комплект манжет	1 компл.
	1.2-10х25-3		Манжета	1
	1.2-50х70-3		Манжета	2		по запросу
	1.2-90х120-1		Манжета	1		80 руб.
	1.2-92х120-3		Манжета	1		80 руб.
	1.2-120х150-3		Манжета	2		80 руб.
	7556-1700009-01		Комплект прокладок для ГМП	1 компл.
	7548-1701317		Прокладка картера нижняя	1		по запросу
	7548-1701318		Прокладка правая	1		по запросу
	7548-1701319		Прокладка левая	1		по запросу
	75551-1701494		Прокладка	1
	75551-1701496		Прокладка	1
	75551-1705018		Прокладка	1
	7548-1709044		Прокладка	1
	7548-1709045		Прокладка картера левая	1
	7548-1709046		Прокладка картера	1
	7548-1709047		Прокладка картера	1
	7806-1709278		Прокладка крышки подшипника ведущего вала	1
	7548-1709394		Прокладка крышки люка	1		190 руб.
	7555Е-1712342		Прокладка корпуса золотников			490 руб.
	7548-1712458-20		Прокладка корпуса	1		350 руб.
	75551-1731018-		Прокладка кар-	1
	10		тера верхняя
	7555-3572018		Прокладка	1		390 руб.
	7555-3572158		Прокладка	1		550 руб.
1	7548-1712696	45 3613 7138	Экран электромагнитов	1	—
2	7556-1700004-30	45 3634 7732	Передача гидромеханическая в сборе	1	—	нет
3	343532	45 9957 8005	Штифт 18х40	8	—
4	7548-1001420	45 3613 5436	Амортизатор нижний	8	—	410 руб.
5	7548-1001428	45 3613 5439	Прокладка регулировочная	28	—
6	374625	45 9958 4104	Гайка М14-6Н	8	—	30 руб.
7	252016	45 9811 1209	Шайба 14	24	—
8	252046	45 9811 1259	Шайба 14	8	—
9	340407	45 9957 1274	Болт 2М14х12	8	—
10	258040	45 9871 1051	Шплинт 3,2х25	8	—
11	7555Е-1712690	45 3634 4047	Кожух защитный	1	—

наверх ↑

Рисунок 2.6.2 – Установка гидромеханической передачи. Установка указателя уровня масла

Перечень сборочных единиц и деталей к рисунку 2.6.2

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	250512	45 9553 1057	Гайка М10х6Н	2	—
2	252136	45 9816 6067	Шайба10	2	—
3	344006	45 9981 6262	Ниппель	1	—
4	344435	45 9981 6454	Угольник	1	—
5	344149	45 9981 6263	Угольник	1	—
6	540А-3519190-01	45 3616 3420	Сапун	1	—	330 руб.
7	6820А-1701586	45 3642 8920	Указатель уровня масла	1	—
8	7513-3501344	45 3641 3025	Переходник	1	—
9	7555А-8609676	45 3634 8769	Рукав высокого давления	1	—	410 руб.
10	7528-1701706	45 3634 0554	Переходник	1	—
11	75485-8609380	45 3613 9801	Рукав гибкий	1	—	1 210 руб.
12	201499	45 9346 1561	Болт М10х30	2	—
13	020-025-30-2-6	25 3111 5404	Кольцо	1	—

наверх ↑

Рисунок 2.6.3 – Установка гидромеханической передачи

Перечень сборочных единиц и деталей к рисунку 2.6.3

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (3) все в каталоге «Ремкомплекты БЕЛА3»
	7555Е-1700007-01		Комплект запчастей ГМП	1 компл.
	008-012-25-2-6		Кольцо	8
	012-016-25-2-6		Кольцо	4
	014-018-25-2-6		Кольцо	1
	019-023-25-2-6		Кольцо	8
	020-025-30-2-6		Кольцо	2
	024-030-36-2-6		Кольцо	1
	027-032-30-2-6		Кольцо	1
	029-035-36-2-6		Кольцо	3
	030-035-30-2-6		Кольцо	2
	034-040-36-2-6		Кольцо	6
	035-040-30-2-6		Кольцо	2
	038-044-36-2-6		Кольцо	3
	040-045-30-2-6		Кольцо	20
	040-048-46-2-6		Кольцо	1
	045-050-30-2-6		Кольцо	4
	045-053-46-2-3		Кольцо	1
	050-055-30-2-6		Кольцо	7		35 руб.
	055-060-30-2-6		Кольцо	1
	056-062-36-2-6		Кольцо	1
	065-070-30-2-6		Кольцо	3
	080-090-58-2-6		Кольцо	4
	114-120-36-2-6		Кольцо	2
	115-125-58-2-6		Кольцо	5
	120-126-36-2-6		Кольцо	2
	165-170-36-2-6		Кольцо	4
	295-305-58-2-6		Кольцо	1
	344945		Кольцо 483-477-6	1		110 руб.
	7523-1709040		Кольцо уплотнительное	2		90 руб.
	7806-1709188-01		Кольцо уплотнительное	1
	7548-1709324-01		Кольцо уплотнительное	1		по запросу
	7523-3572120		Кольцо уплотнительное	2		60 руб.
	7556-1700008		Комплект манжет для ГМП	1
	7556-1700009-01		Комплект прокладок для ГМП	1
	7548-1701327		Комплект з/ч для первичного вала	1
	7548-1701399		Комплект з/ч для диапащонного или реверсивного вала	2
	7548-1711398		Комплект з/ч для фрикционов	6
	75551-1712209		Комплект з/ч для золотниковой коробки	1
	75551-1712402		Комплект з/ч для механизма управления ГМП	1
	7556-1700008		Комплект манжет	1 компл.
	1.2-10х25-3		Манжета	1
	1.2-50х70-3		Манжета	2		по запросу
	1.2-90х120-1		Манжета	1		80 руб.
	1.2-92х120-3		Манжета	1		80 руб.
	1.2-120х150-3		Манжета	2		80 руб.
	7556-1700009-01		Комплект прокладок для ГМП	1 компл.
	7548-1701317		Прокладка картера нижняя	1		по запросу
	7548-1701318		Прокладка правая	1		по запросу
	7548-1701319		Прокладка левая	1		по запросу
	75551-1701494		Прокладка	1
	75551-1701496		Прокладка	1
	75551-1705018		Прокладка	1
	7548-1709044		Прокладка	1
	7548-1709045		Прокладка картера левая	1
	7548-1709046		Прокладка картера	1
	7548-1709047		Прокладка картера	1
	7806-1709278		Прокладка крышки подшипника ведущего вала	1
	7548-1709394		Прокладка крышки люка	1		190 руб.
	7555Е-1712342		Прокладка корпуса золотников			490 руб.
	7548-1712458-20		Прокладка корпуса	1		350 руб.
	75551-1731018-		Прокладка кар-	1
	10		тера верхняя
	7555-3572018		Прокладка	1		390 руб.
	7555-3572158		Прокладка	1		550 руб.
1	7548-1712696	45 3613 7138	Экран электромагнитов	—	1
2	343532	45 9957 8005	Штифт 18х40	—	8
3	7548-1001420	45 3613 5436	Амортизатор нижний	—	8	410 руб.
4	7548-1001428	45 3613 5439	Прокладка регулировочная	—	28
5	374625	45 9958 4104	Гайка М14-6Н	—	8	30 руб.
6	252016	45 9811 1209	Шайба 14	—	24
7	252046	45 9811 1259	Шайба 14	—	8
8	340407	45 9957 1274	Болт 2М14х12	—	8
9	258040	45 9871 1051	Шплинт 3,2х25	—	8
10	7555Е-1712690	45 3634 4047	Кожух защитный	—	1
11	7555Е-1700004	45 3634 4052	Передача гидромеханическая в сборе	—	1

наверх ↑

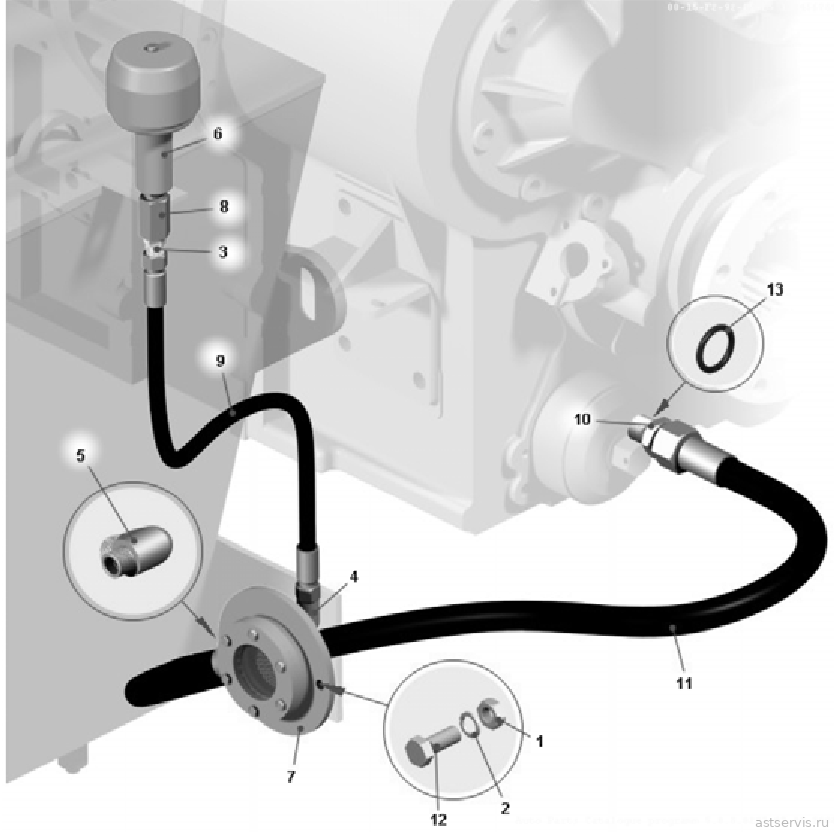

Рисунок 2.6.4 – Установка гидромеханической передачи. Установка указателя уровня масла

Перечень сборочных единиц и деталей к рисунку 2.6.4

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	250512	45 9553 1057	Гайка М10х6Н	—	2
2	252136	45 9816 6067	Шайба10	—	2
3	344006	45 9981 6262	Ниппель	—	1
4	344435	45 9981 6454	Угольник	—	1
5	344149	45 9981 6263	Угольник	—	1
6	540А-3519190-01	45 3616 3420	Сапун	—	1	330 руб.
7	6820А-1701586	45 3642 8920	Указатель уровня масла	—	1
8	7513-3501344	45 3641 3025	Переходник	—	1
9	7555А-8609676	45 3634 8769	Рукав высокого давления	—	1	410 руб.
10	7528-1701706	45 3634 0554	Переходник	—	1
11	75485-8609380	45 3613 9801	Рукав гибкий	—	1	1 210 руб.
12	201499	45 9346 1561	Болт М10х30	—	2
13	020-025-30-2-6	25 3111 5404	Кольцо	—	1

наверх ↑

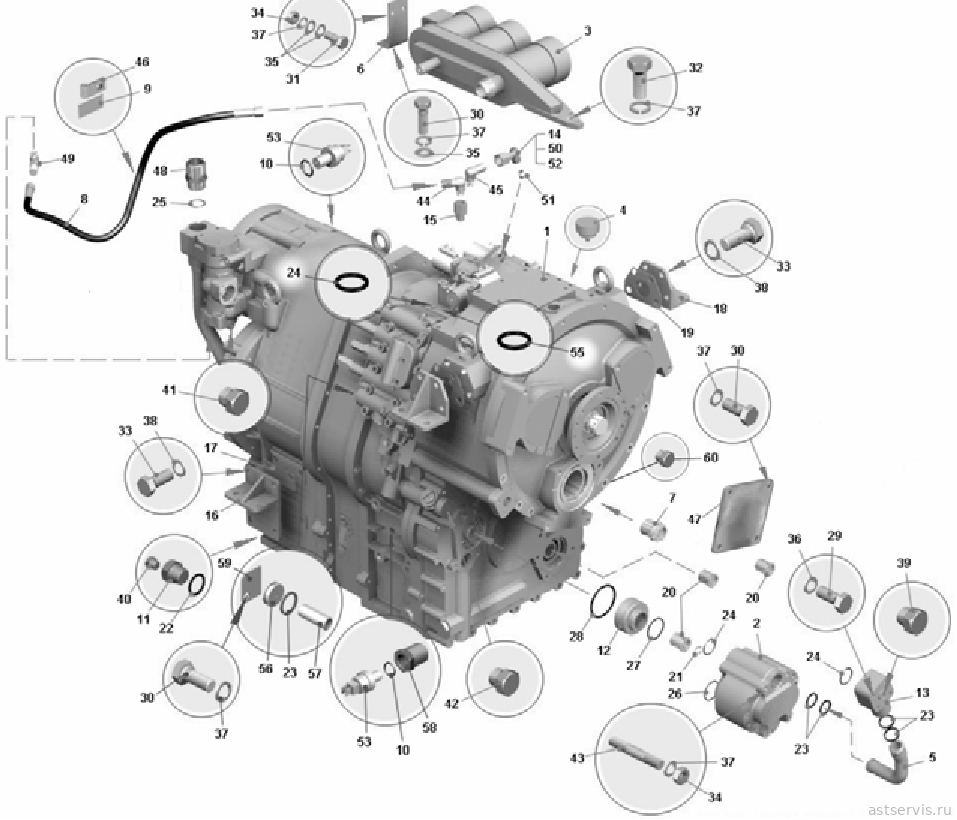

Рисунок 2.6.5 – Передача гидромеханическая в сборе

Перечень сборочных единиц и деталей к рисунку 2.6.5

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75551-1700006	45 3637 6002	Гидротрансформатор с коробкой передач	1	—
1	7555Е-1700006	45 3634 4059	Гидротрансформатор с коробкой передач	—	1
2	7555-1704010-11	45 3637 9732	Насос масляный	1	1	32 100 руб.
3	75551-1716010	45 3637 5975	Фильтр гидромеханической передачи	1	1
4	540А-3519190-01	45 3616 3420	Сапун	1	1	330 руб.
5	7548-1704620-10	45 3613 7248	Труба нагнетательная	1	1
6	75551-1716036	45 3637 7550	Кронштейн	1	1
7	75551-1767540	45 3634 0859	Втулка шлицевая	1	1
8	7555А-8609690	45 3634 8772	Рукав высокого давления	1	1	490 руб.
9	540А-1104519-01	45 3619 0970	Прокладка	1	1
10	540-1105226	45 3613 0226	Прокладка	2	2
11	540-1701774	45 3613 4733	Пробка	1	1
12	7548-1704134	45 3613 4909	Втулка центрирующая переднего насоса	1	1
13	7548-1704634	45 3613 4994	Фланец	1	1
14	7555-1712686-10	45 3637 2045	Трубка отводящая	1	1
15	7806-1712918	45 3729 2203	Переходник	1	1
16	540-1715030	45 3613 1100	Кронштейн коробки передач внутренний	2	2
17	540-1715032	45 3613 1101	Прокладка	4	4
18	7548-1715272	45 3613 5238	Кронштейн	2	2
19	7548-1715276	45 3613 5308	Прокладка	2	2
20	7548-1731071-20	45 3613 7520	Втулка	3	3	890 руб.
21	549А-4202179	45 3619 2949	Кольцо	1	1
22	020-025-30-2-6	25 3111 5404	Кольцо	2	2
23	034-040-36-2-6	25 3111 5406	Кольцо	5	5
24	040-045-30-2-6	25 3111 5407	Кольцо	3	3
25	045-050-30-2-6	25 3111 5418	Кольцо	1	1
26	050-055-30-2-6	25 3111 5408	Кольцо	1	1	35 руб.
27	056-062-36-2-6	25 3111 5409	Кольцо	1	1
28	080-090-58-2-6	25 3111 5410	Кольцо	1	1
29	201511	45 9346 1571	Болт М10х70	4	4
30	201538	45 9346 1596	Болт М12х25	6	6
31	201540	45 9346 1598	Болт М12х30	2	2
32	201542	45 9346 1600	Болт М12х40	3	3
33	202119	45 9346 1688	Болт М16х40	16	16
34	250514	45 9553 1059	Гайка М12-6Н	6	6
35	252007	45 9811 1208	Шайба 12	6	6
36	252136	45 9816 6067	Шайба 10ОТ	16	16
37	252137	45 9816 6068	Шайба 12ОТ	12	12	20 руб.
38	252139	45 9816 6070	Шайба 16ОТ	16	16	20 руб. аналог: 5 руб.
39	262531	45 9932 1201	Пробка К1/8”	1	1
40	262541	45 9932 1301	Пробка К1/8”	2	2
41	262542	45 9932 1302	Пробка К1/4”	1	1
42	262543	45 9932 1303	Пробка К3/8”	1	1
43	341076	45 9957 3044	Шпилька М12х160	4	4
44	344450	45 9981 1480	Угольник	2	2
45	344503	45 9981 6408	Угольник	1	1
46	344622	45 3611 0722	Кляммер	1	1
47	549Б-4202272	45 3619 7084	Крышка	1	1
48	344270	45 9981 6398	Штуцер	1	1
49	379053	45 9981 8294	Угольник	1	1
50	379277	45 9981 8425	Муфта	2	2
51	379497	45 9981 8543	Ниппель	1	1
52	401120	45 9984 8200	Гайка М12-6Н	2	2
53	ДЧХ-8М-В	45 7312 0106	Датчик частоты вращения	2	2	3 900 руб.
55	024-030-36-2-6	25 3111 5431	Кольцо	1	1
56	75551-1712332	—	Крышка	1	1
57	75551-1712256	45 3637 6818	Втулка	1	1
58	7555Е-1705302	45 3634 4061	Корпус датчика	1	1
59	7555Е-1712334	45 3635 1785	Пластина	1	1
60	262532	45 9932 1202	Пробка К1/4”	1	1

наверх ↑

Рисунок 2.6.6 – Насос масляный

Перечень сборочных единиц и деталей к рисунку 2.6.6

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-1704022-10	45 3637 2018	Крышка первой секции насоса	1	1
2	7555-1704024-10	45 3637 2019	Крышка второй секции насоса	1	1
3	7555-1704014-10	45 3637 2017	Корпус насоса	2	2
4	7555-1704028	45 3637 2020	Пластина торцового уплотнения	2	2
5	7548-1704030	45 3613 4914	Шестерня	4	4
6	7548-1704034-01	45 3613 7518	Валик ведущий	1	1	3 850 руб.
7	7548-1704036	45 3613 4916	Валик ведомый	1	1
8	7548-1704042	45 3613 4917	Пластина промежуточная	1	1
9	540-1712194	45 3613 1050	Кольцо стопорное	4	4
10	040-045-30-2-6	25 3111 5407	Кольцо	1	1
11	050-055-30-2-6	25 3111 5408	Кольцо	3	3	35 руб.
12	114-120-36-2-2	25 3111 3217	Кольцо	2	2
13	165-170-36-2-6	25 3111 5413	Кольцо	4	4
14	70-32605КМ	46 2140 0017	Подшипник	4	4
15	540С-1308038	45 9836 0242	Кольцо 1Б62	1	1
16	250512	45 9553 1057	Гайка М10-6Н	6	6
17	252136	45 9816 6067	Шайба 10	6	6
18	340247	45 9327 1075	Болт М10х110	6	6
19	343572	45 9957 8100	Штифт 12х90	2	2
20	343800	45 9823 0264	Шпонка	3	3

наверх ↑

Рисунок 2.6.7 – Фильтр гидромеханической передачи

Перечень сборочных единиц и деталей к рисунку 2.6.7

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-1704388-01	45 3613 8294	Крышка маслозаборника	3	3
2	75551-1716020	45 3637 5976	Корпус фильтра	1	1
3	75551-1716070	45 3637 5989	Опора пружины	3	3
4	75551-1716062	45 3637 5993	Крышка	1	1
5	75551-1716064	45 3637 5994	Стержень	1	1
6	540-1701424	45 3613 4616	Пружина	1	1	50 руб.
7	540-8402532	45 3613 3034	Пружина	3	3
8	549-8608647	45 3619 6840	Уплотнитель	6	6
9	008-012-25-2-6	25 3111 5415	Кольцо	1	1
10	019-023-25-2-6	25 3111 5417	Кольцо	1	1
11	115-125-58-2-6	25 3111 5423	Кольцо	3	3
12	17,462-60+_100	46 9116 9461	Шарик	1	1
13	252005	45 9811 1206	Шайба 8	6	6
14	262542	45 9932 1302	Пробка К1/4”	1	1
15	631В-1-19 УХЛ2	45 3921 2666	Элемент фильтрующий	3	3

наверх ↑

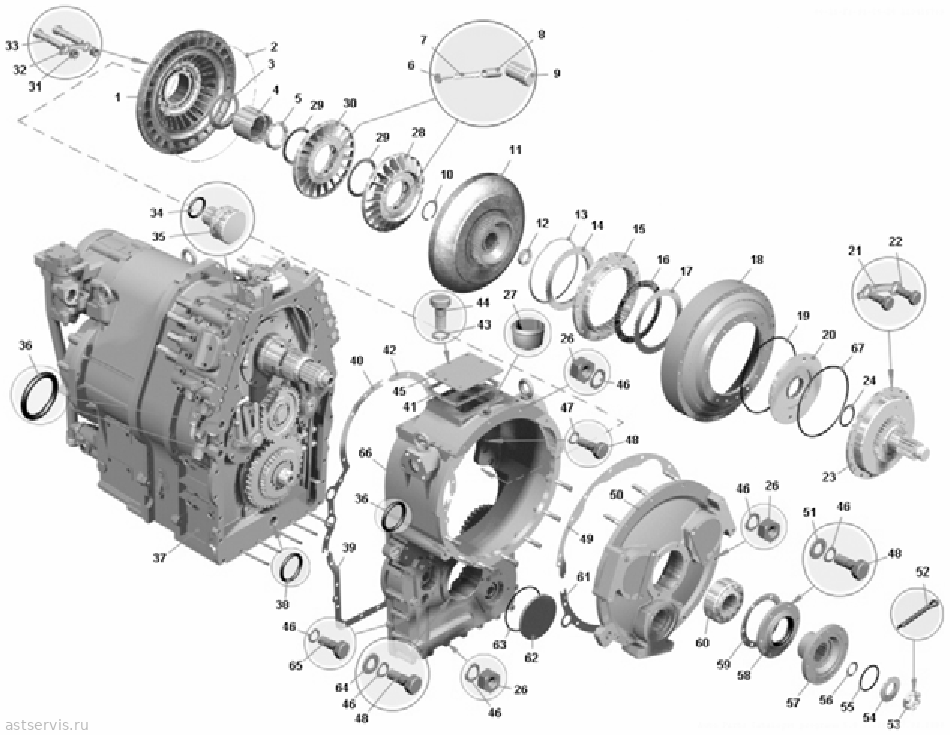

Рисунок 2.6.8 – Гидротрансформатор с коробкой передач

Перечень сборочных единиц и деталей к рисунку 2.6.8

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-1709030	45 3637 3544	Колесо насоса в сборе	1	1	по запросу
2	344945	25 3111 5472	Кольцо	1	1	110 руб.
3	7548-1709230	45 3613 6921	Кольцо	1	1	3 190 руб.
4	7548-1709202	45 3613 5211	Ступица реакторов	1	1	6 050 руб.
5	548А-1709132	45 3614 1763	Гайка	1	1	770 руб.
6	548А-1709127	45 3614 2409	Стержень пружины	24	24	150 руб.
7	548А-1709125	45 3614 2408	Пружина	24	24	8 руб.
8	548А-1709126	45 3614 2407	Толкатель	24	24	250 руб.
9	64 12,5x22Н	45 9217 1380	Ролик	24	24
10	548-2405029	45 3614 0376	Кольцо	1	1	55 руб.
11	7548-1709080	45 3613 5199	Колесо турбины в сборе	1	1	по запросу
12	342501	45 9957 4102	Гайка М56-6Н	1	1
13	7548-1711462	45 3613 7143	Кольцо стопорное	1	1
14	531-4202360-10	45 3612 1756	Диск упорный	1	1	2 100 руб.
15	7548-1709312	45 3613 5213	Ступица фрикциона блокировки	1	1	7 590 руб.
16	7548-1711484	45 3613 6969	Диск ведомый	4	4	570 руб.
17	7548-1711482	45 3613 6370	Диск ведущий	4	4	510 руб.
18	7548-1709074	45 3613 5209	Кожух гидротрансформатора	1	1	10 900 руб.
19	295-305-58-2-6	25 3111 3411	Кольцо	1	1
20	7806-1709314	45 3729 2136	Поршень фрикциона блокировки	1	1	7 900 руб.
21	7548-1709168	45 3613 5208	Пластина	9	9
22	340281	45 9957 1071	Болт М12х38	18	18	50 руб.
23	75551-1709180-01	45 3634 1958	Вал ведущий с барабаном	1	1	41 900 руб.
24	7806-1709188	45 3729 2147	Кольцо уплотнительное	1	1
26	250514	45 9553 1059	Гайка М12-6Н	24	24
27	262522	45 9939 1107	Пробка К1 1/4	1	1
28	548А-1709110	45 3614 2404	Колесо первого реактора в сборе	1	1	25 500 руб.
29	548А-1709178	45 3614 2402	Шайба плавающая	2	2	1 100 руб.
30	548А-1709210	45 3614 2422	Колесо второго реактора в сборе	1	1	29 900 руб.
31	250512	45 9553 1057	Гайка М10-6Н	36	36
32	548А-1709096	45 3614 1760	Пластина	18	18	110 руб.
33	340247	45 9327 1075	Болт М10х110	36	36
34	014-018-25-2-6	25 3111 5411	Кольцо	1	1
35	7548-1712528	45 3613 4894	Крышка	1	1
36	029-035-36-2-6	25 3111 5405	Кольцо	3	3
37	75551-1701002-01	45 3637 7556	Коробка передач	1	—
37	7555Е-1701002	45 3634 4055	Коробка передач	—	1
38	050-055-30-2-6	25 3111 5408	Кольцо	1	1	35 руб.
39	7548-1709047	45 3613 6400	Прокладка картера нижняя	1	1
40	7548-1709046	45 3613 6399	Прокладка картера правая	1	1
41	7548-1709394	45 3613 5216	Прокладка	1	1	190 руб.
42	7548-1709045	45 3613 6401	Прокладка картера левая	1	1
43	252136	45 9816 6067	Шайба 10	8	8
44	201495	45 9346 1557	Болт М10х20	8	8
45	7548-1709392	45 3613 5215	Крышка люка	1	1
46	252137	45 9816 6068	Шайба 12ОТ	41	41	20 руб.
47	342763	45 9957 6029	Шайба стопорная	9	9
48	201540	45 9346 1598	Болт М12х30	18	18
49	7548-1731018-10	45 3613 6498	Прокладка верхняя	1	1
50	7545-1709050-01	45 3634 0972	Крышка картера гидротрансформатора в сборе	1	1
51	252007	45 9811 1208	Шайба 12	6	6
52	258086	45 9871 1105	Шплинт 6	1	1
53	342491	45 9957 4077	Гайка М48-6Н	1	1
54	7806-1729334	45 3729 2192	Шайба упорная	1	1
55	080-090-58-2-6	25 3111 5410	Кольцо	1	1
56	040-048-46-2-6	25 3111 5433	Кольцо	1	1
57	7820-1709242	45 3642 1871	Фланец ведущего вала	1	1	4 600 руб.
58	7806-1709270	45 3729 2164	Крышка подшипника ведущего вала	1	1
59	7806-1709278	45 3729 2191	Прокладка крышки подшипника	1	1
60	53614Н	46 2114 3300	Подшипник	1	1
61	7548-1731019	45 3613 6497	Прокладка картера нижняя	1	1
62	7548-1709027-10	45 3613 7838	Крышка картера	1	1
63	165-170-36-2-6	25 3111 5413	Кольцо	1	1
64	252045	45 9811 1258	Шайба 12	3	3
65	340472	45 9957 1121	Болт М12х120	13	13
66	7555-1709020	45 3637 3349	Картер гидротрансформатора с приводом насосов	1	1
67	7548-1709324-01	45 3611 2304	Кольцо уплотнительное	1	1	по запросу

наверх ↑

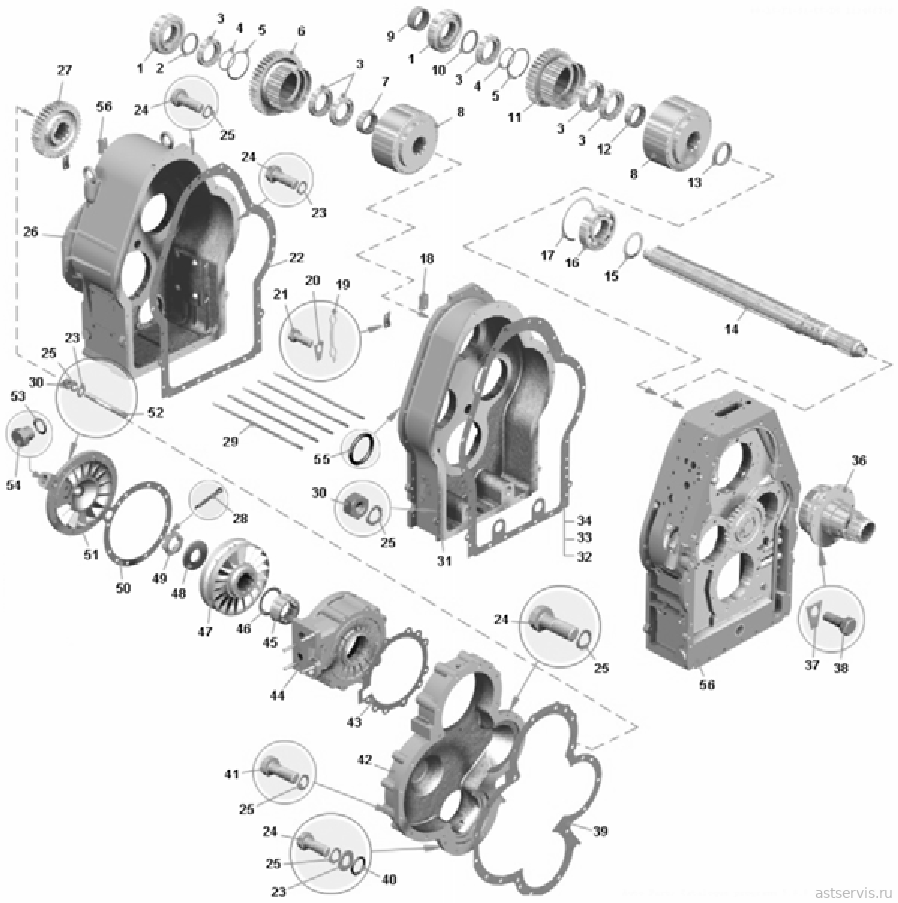

Рисунок 2.6.9 – Коробка передач. Картер коробки передач, установка первичного вала и тормоза замедлителя

Перечень сборочных единиц и деталей к рисунку 2.6.9

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (1) все в каталоге «Ремкомплекты БЕЛА3»
	7548-1711398		Комплект запчастей для фрикционов	1 компл.
	540-1701326-01		Кольцо уплотнительное	1		250 руб.
	7548-1711441-01		Кольцо уплотнительное	1
	7548-1711472-01		Кольцо уплотнительное	1		590 руб.
	7548-1711474-01		Кольцо уплотнительное	1		690 руб.
1	12316КМ	46 2214 1632	Подшипник	5	—
2	75551-1701374	45 3637 5925	Втулка	1	—
3	6-116Л	46 1223 0517	Подшипник	20	—
4	7548-1767078	45 3613 5125	Кольцо	8	—
5	540-1701204	45 3613 0775	Кольцо стопорное	7	—
6	75551-1701530	45 3637 5890	Шестерня ведущая третьей передачи	1	—
7	75551-1701212	45 3637 5922	Втулка подвода смазки	2	—
8	75551-1711500	45 3637 5951	Фрикцион первой передачи	5	—	42 100 руб.
9	75551-1701426	45 3637 5928	Втулка	2	—
10	7548-1701375	45 3613 4827	Кольцо	3	—
11	75551-1701520	45 3637 5888	Шестерня ведущая второй передачи	2	—	по запросу
12	75551-1701211	45 3637 5921	Втулка подвода смазки	2	—
13	75551-1701406	45 3637 5927	Втулка	1	—
14	75551-1701330	45 3637 5871	Вал первичный	1	—
15	75551-1701208	45 3637 7034	Кольцо распорное	1	—
16	50316	46 1274 5471	Подшипник	1	—
17	549-2405442	45 9836 0275	Кольцо стопорное	1	—
18	7548-1701398	45 3613 5692	Скоба крепления подшипника	10	—
19	540-1709096-10	45 3613 0981	Скоба замковая	12	—
20	342765	45 3611 0707	Пластина стопорная	12	—
21	201495	45 9346 1557	Болт М10х20	43	—
22	75551-1701494	45 3637 5932	Прокладка промежуточного картера	1	—
23	252007	45 9811 1208	Шайба 12	16	—
24	340022	45 9957 1011	Болт М12х45	23	—
25	252137	45 9816 6068	Шайба 12ОТ	98	—	20 руб.
26	75551-1701310-20	45 3637 7557	Картер коробки передач в сборе	1	—
27	75551-1701582	45 3637 5940	Шестерня ведущая	1	—	по запросу
28	258088	45 9871 1107	Шплинт 6	5	—
29	341061	45 9957 3039	Шпилька М12х495	5	—
30	250514	45 9553 1059	Гайка М12-6Н	37	—
31	75551-1701305-10	45 3637 6515	Картер промежуточный	1	—
32	7548-1701317	45 3613 6402	Прокладка картера нижняя	1	—	по запросу
33	7548-1701318	45 3613 6403	Прокладка правая	1	—	по запросу
34	7548-1701319	45 3613 6404	Прокладка картера левая	1	—	по запросу
35	7556-1701320-10	45 3634 4054	Картер гидромеханической передачи в сборе	1	—
36	7548-1709150-11	45 3613 7964	Ступица гидротрансформатора в сборе	1	—	33 100 руб.
37	342773	45 3611 0728	Шайба стопорная	16	—
38	201540	45 9346 1598	Болт М12х30	8	—
39	75551-1701496	45 3637 5933	Прокладка крышки шестерни	1	—
40	012-016-25-2-6	25 3111 5416	Кольцо	2	—
41	340022	45 9957 1011	Болт М12х45	23	—
42	75551-1701490-21	45 3635 3018	Крышка шестерен привода реверсивного вала	1	—
43	7555-3572018	45 3637 2448	Прокладка корпуса	1	—	390 руб.
44	75551-3572010-11	45 3635 3016	Корпус тормозазамедлителя в сборе	1	—
45	7555-3572116	45 3637 3372	Втулка с кольцами	1	—
46	7555-3572126	45 3637 2455	Распорка	10	—
47	75551-3572140	45 3637 5915	Ротор со ступицей	1	—	27 610 руб.
48	7548-1701378	45 3613 4830	Шайба	3	—
49	375110	45 9958 4362	Гайка М56-6Н	5	—
50	7555-3572158	45 3637 2456	Прокладка крышки	2	—	550 руб.
51	7555-3572152	45 3637 1796	Крышка	1	—	15 900 руб.
52	341076	45 9957 3044	Шпилька М12х160	10	—
53	030-035-25-2-6	25 3111 5432	Кольцо	1	—
54	344300	45 9981 1002	Пробка М33х1,5	1	—
55	019-023-25-2-6	25 3111 5417	Кольцо	7	—
56	7822-1731508	45 3645 0296	Скоба крепления подшипника	2

наверх ↑

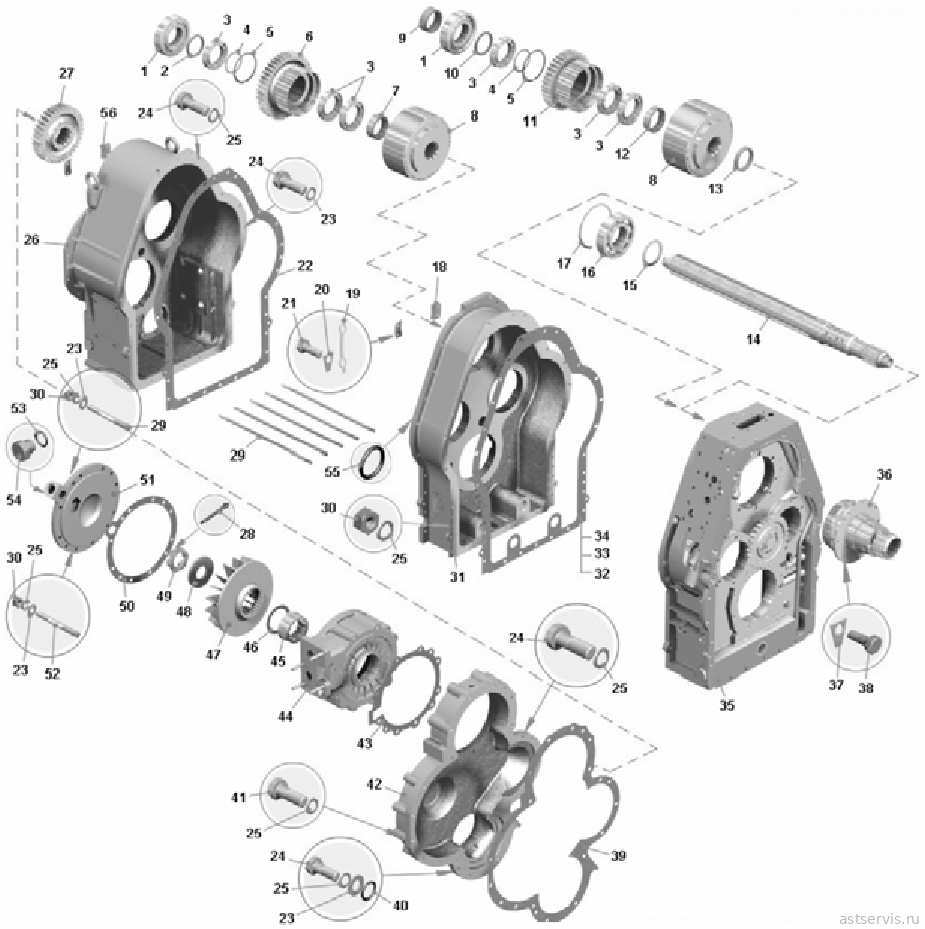

Рисунок 2.6.10 – Коробка передач. Картер коробки передач, установка первичного вала и тормоза замедлителя

Перечень сборочных единиц и деталей к рисунку 2.6.10

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (1) все в каталоге «Ремкомплекты БЕЛА3»
	7548-1711398		Комплект запчастей для фрикционов	1 компл.
	540-1701326-01		Кольцо уплотнительное	1		250 руб.
	7548-1711441-01		Кольцо уплотнительное	1
	7548-1711472-01		Кольцо уплотнительное	1		590 руб.
	7548-1711474-01		Кольцо уплотнительное	1		690 руб.
1	12316КМ	46 2214 1632	Подшипник	—	5
2	75551-1701374	45 3637 5925	Втулка	—	1
3	6-116Л	46 1223 0517	Подшипник	—	20
4	7548-1767078	45 3613 5125	Кольцо	—	9
5	540-1701204	45 3613 0775	Кольцо стопорное	—	7
6	75551-1701530	45 3637 5890	Шестерня ведущая третьей передачи	—	1
7	75551-1701212	45 3637 5922	Втулка подвода смазки	—	2
8	75551-1711500	45 3637 5951	Фрикцион первой передачи	—	5	42 100 руб.
9	75551-1701426	45 3637 5928	Втулка	—	2
10	7548-1701375	45 3613 4827	Кольцо	—	3
11	75551-1701520	45 3637 5888	Шестерня ведущая второй передачи	—	2	по запросу
12	75551-1701211	45 3637 5921	Втулка подвода смазки	—	2
13	75551-1701406	45 3637 5927	Втулка	—	1
14	75551-1701330	45 3637 5871	Вал первичный	—	1
15	75551-1701208	45 3637 7034	Кольцо распорное	—	1
16	50316	46 1274 5471	Подшипник	—	1
17	549-2405442	45 9836 0275	Кольцо стопорное	—	1
18	75551-1701398	45 3637 5926	Скоба замковая	—	2
19	540-1709096-10	45 3613 0981	Скоба замковая	—	12
20	342765	45 3611 0707	Шайба стопорная	—	12
21	201495	45 9346 1557	Болт М10х20	—	43
22	75551-1701494	45 3637 5932	Прокладка промежуточного картера	—	1
23	252007	45 9811 1208	Шайба 12	—	16
24	340022	45 9957 1011	Болт М12х45	—	23
25	252137	45 9816 6068	Шайба 12ОТ	—	98	20 руб.
26	75551-1701310-20	45 3637 7557	Картер коробки передач в сборе	—	1
27	75551-1701582	45 3637 5940	Шестерня ведущая	—	1	по запросу
28	258088	45 9871 1107	Шплинт	—	5
29	341061	45 9957 3039	Шпилька М12х495	—	10
30	250514	45 9553 1059	Гайка М12-6Н.6.35.019	—	62
31	75551-1701305-10	45 3637 6515	Картер промежуточный	—	1
32	7548-1701317	45 3613 6402	Прокладка картера нижняя	—	1	по запросу
33	7548-1701318	45 3613 6403	Прокладка правая	—	1	по запросу
34	7548-1701319	45 3613 6404	Прокладка картера левая	—	1	по запросу
35	7556-1701320-10	45 3634 4054	Картер гидромеханической передачи в сборе	—	1
36	7548-1709150-11	45 3613 7964	Ступица гидротрансформатора в сборе	—	1	33 100 руб.
37	342773	45 3611 0728	Шайба стопорная	—	16
38	201540	45 9346 1598	Болт М12х38	—	3
39	75551-1701496	45 3637 5933	Прокладка крышки шестерни	—	1
40	012-016-25-2-6	25 3111 5416	Кольцо	—	2
41	200379	45 9326 1121	Болт М12х100	—	5
42	7555Е-1701490	45 3634 4051	Крышка шестерен привода реверсивного вала	—	1
43	7555-3572018	45 3637 2448	Прокладка корпуса	—	1	390 руб.
44	75551-3572010	45 3637 5913	Корпус тормозазамедлителя в сборе	—	1
45	7555-3572116	45 3637 3372	Втулка с кольцами	—	1
46	7555-3572126	45 3637 2455	Распорка	—	10
47	7555G-3572170-01	45 3634 4889	Ротор	—	1
48	7548-1701378	45 3613 4830	Шайба	—	3
49	375110	45 9958 4362	Гайка М56-6Н	—	5
50	7555-3572158	45 3637 2456	Прокладка крышки	—	2	550 руб.
52	341076	45 9957 3044	Шпилька М12х160	—	10
53	030-035-30-2-6	25 3111 5432	Кольцо	—	1
54	344300	45 9981 1002	Пробка М33х1,5	—	1
55	019-023-25-2-6	25 3111 5417	Кольцо	—	7
56	7822-1731508	45 3645 0296	Скоба крепления подшипника	—	2

наверх ↑

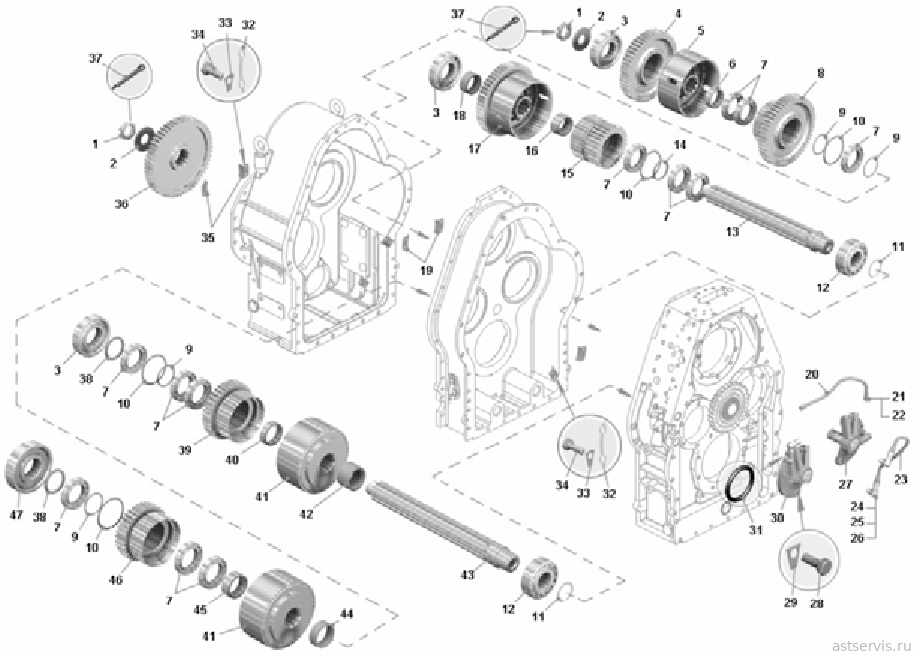

Рисунок 2.6.11 – Коробка передач. Установка реверсивного и диапазонного валов

Перечень сборочных единиц и деталей к рисунку 2.6.11

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (2) все в каталоге «Ремкомплекты БЕЛА3»
	7548-1701399		Комплект запчастей для диапазонного и реверсивного вала	1 компл.
	020-025-30-2-6		Кольцо	2
	034-040-36-2-6		Кольцо	1
	7523-1701108		Кольцо уплотнительное	6		40 руб.
	7548-1711398		Комплект запчастей для фрикционов	1 компл.
	540-1701326-01		Кольцо уплотнительное	1		250 руб.
	7548-1711441-01		Кольцо уплотнительное	1
	7548-1711472-01		Кольцо уплотнительное	1		590 руб.
	7548-1711474-01		Кольцо уплотнительное	1		690 руб.
1	375110	45 9958 4362	Гайка М56-6Н	5	—
2	7548-1701378	45 3613 4830	Шайба	3	—
3	12316КМ	46 2214 1632	Подшипник	5	—
4	75551-1701518-30	45 3634 6262	Шестерня I передачи ведомая	1	—	16 600 руб.
5	75551-1711500	45 3637 5952	Фрикцион первой передачи	5	—	42 100 руб.
6	75551-1701212	45 3637 5922	Втулка подвода смазки	2	—
7	6-116Л	46 1223 0517	Подшипник	20	—
8	75551-1701560	45 3637 5894	Шестерня ведущая повышающего диапазона	1	—
9	7548-1767078	45 3613 5125	Кольцо	8	—
10	540-1701204	45 3613 0775	Кольцо стопорное	7	—
11	548-2405029	45 3614 0376	Кольцо	2	—	55 руб.
12	53614Н	46 2114 3300	Подшипник	2	—
13	75551-1701400	45 3637 5879	Вал диапазонный	1	—
14	540-1701216	45 3613 0781	Втулка	1	—
15	75551-1701550	45 3637 5892	Шестерня ведущая понижающего диапазона	1	—	17 700 руб.
16	75551-1701213	45 3637 5923	Втулка подвода смазки	1	—
17	75551-1711600-04	45 3634 8558	Фрикцион понижающего диапазона	1	—	62 100 руб.
18	75551-1701456	45 3637 5934	Втулка	1	—
19	7548-1701398	45 3613 5692	Скоба замковая	10	—
20	7548-1712642	45 3613 5096	Трубка смазки	1	—
21	344810	45 9922 1406	Гайка М16-6Н	2	—
22	314802	45 9981 3472	Муфта	2	—
23	7548-1712662	45 3613 5099	Труба	1	—
24	379225	45 9958 4408	Гайка М14-6Н	2	—
25	379275	45 9981 8487	Муфта	2	—
26	344442	45 9981 1472	Угольник	2	—
27	7548-1701380-01	45 3613 4831	Крышка диапазонного вала	1	—
28	340022	45 9957 1011	Болт М12х45	23	—
29	342773	45 3611 0728	Шайба стопорная	16	—
30	7548-1701430-11	45 3613 5698	Крышка реверсивного вала в сборе	1	—	11 990 руб.
31	019-023-25-2-6	25 3111 5417	Кольцо	7	—
32	540-1709096-10	45 3613 0981	Скоба замковая	12	—
33	342765	45 3611 0707	Пластина стопорная	12	—
34	201495	45 9346 1557	Болт М10х20	43	—
35	75551-1701398	45 3637 5926	Скоба крепления подшипника	2	—
36	75551-1701588	45 3637 5941	Шестерня ведомая реверсивного вала	1	—	по запросу
37	258088	45 9871 1107	Шплинт 6	5	—
38	7548-1701375	45 3613 4827	Кольцо	3	—
39	75551-1701520	45 3637 5888	Шестерня ведущая второй передачи	2	—	по запросу
40	75551-1701211	45 3637 5921	Втулка подвода смазки	2	—
41	75551-1711500	45 3637 5951	Фрикцион первой передачи	5	—	42 100 руб.
42	75551-1701474	45 3637 5930	Втулка упорная	1	—
43	75551-1701450	45 3637 5880	Вал реверсивный	1	—
44	75551-1701426	45 3637 5928	Втулка	2	—
45	75551-1701216	45 3637 5924	Втулка подвода смазки	1	—
46	75551-1701510	45 3637 5885	Шестерня ведущая первой передачи	1	—	по запросу
47	6-32416Л	46 2140 0053	Подшипник	1	—

наверх ↑

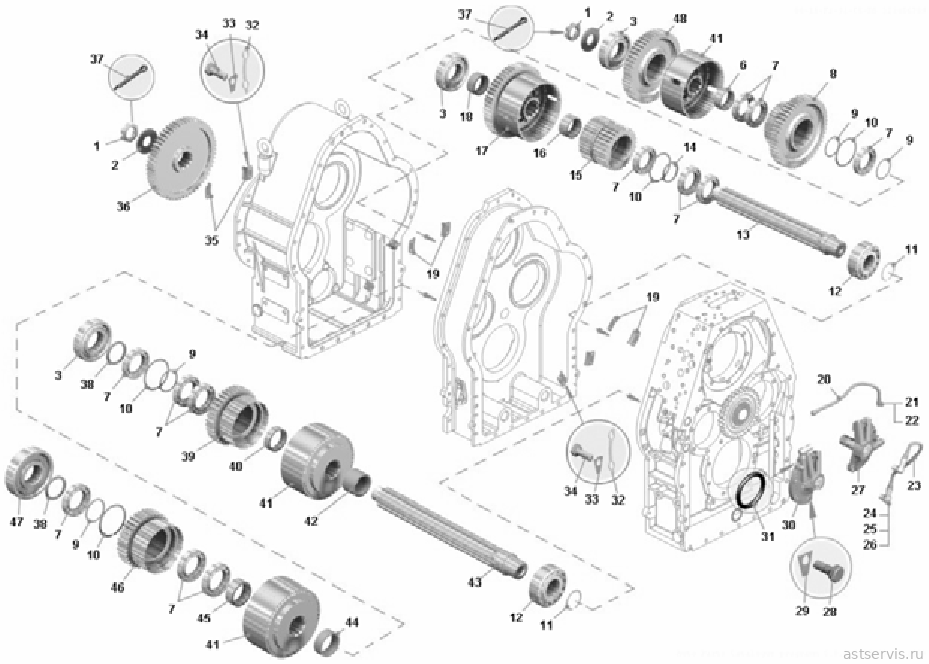

Рисунок 2.6.12 – Коробка передач. Установка реверсивного и диапазонного валов

Перечень сборочных единиц и деталей к рисунку 2.6.12

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
	Ремкомплекты (2) все в каталоге «Ремкомплекты БЕЛА3»
	7548-1701399		Комплект запчастей для диапазонного и реверсивного вала	1 компл.
	020-025-30-2-6		Кольцо	2
	034-040-36-2-6		Кольцо	1
	7523-1701108		Кольцо уплотнительное	6		40 руб.
	7548-1711398		Комплект запчастей для фрикционов	1 компл.
	540-1701326-01		Кольцо уплотнительное	1		250 руб.
	7548-1711441-01		Кольцо уплотнительное	1
	7548-1711472-01		Кольцо уплотнительное	1		590 руб.
	7548-1711474-01		Кольцо уплотнительное	1		690 руб.
1	375110	45 9958 4362	Гайка	—	5
2	7548-1701378	45 3613 4830	Шайба	—	3
3	12316КМ	46 2214 1632	Подшипник	—	5
6	75551-1701212	45 3637 5922	Втулка подвода смазки	—	2
7	6-116Л	46 1223 0517	Подшипник	—	20
8	75551-1701560	45 3637 5894	Шестерня ведущая повышающего диапазона	—	1
9	7548-1767078	45 3613 5125	Кольцо	—	9
10	540-1701204	45 3613 0775	Кольцо стопорное	—	7
11	548-2405029	45 3614 0376	Кольцо	—	2	55 руб.
12	53614Н	46 2114 3300	Подшипник	—	2
13	75551-1701400	45 3637 5879	Вал диапазонный	—	1
14	540-1701216	45 3613 0781	Втулка	—	1
15	75551-1701550	45 3637 5892	Шестерня ведущая понижающего диапазона	—	1	17 700 руб.
16	75551-1701213	45 3637 5923	Втулка подвода смазки	—	1
17	75551-1711600-04	45 3634 8558	Фрикцион понижающего диапазона	—	1	62 100 руб.
18	75551-1701456	45 3637 5934	Втулка	—	1
19	7548-1701398	45 3613 5692	Скоба замковая	—	12
20	7548-1712642	45 3613 5096	Трубка смазки	—	1
21	344810	45 9922 1406	Гайка	—	2
22	314802	45 9981 3472	Муфта	—	2
23	7548-1712662	45 3613 5099	Труба	—	1
24	379225	45 9958 4408	Гайка	—	2
25	379275	45 9981 8487	Муфта	—	2
26	344442	45 9981 1472	Угольник	—	2
27	7548-1701380-01	45 3613 4831	Крышка диапазонного вала	—	1
28	340022	45 9957 1011	Болт	—	23
29	342773	45 3611 0728	Шайба стопорная	—	16
30	7548-1701430-11	45 3613 5698	Крышка реверсивного вала в сборе	—	1	11 990 руб.
31	019-023-25-2-6	25 3111 5417	Кольцо	—	7
32	540-1709096-10	45 3613 0981	Скоба замковая	—	12
33	342765	45 3611 0707	Шайба стопорная	—	12
34	201495	45 9346 1557	Болт	—	43
35	75551-1701398	45 3637 5926	Скоба крепления подшипника	—	2
36	75551-1701588	45 3637 5941	Шестерня ведомая реверсивного вала	—	1	по запросу
37	258088	45 9871 1107	Шплинт	—	5
38	7548-1701375	45 3613 4827	Кольцо	—	3
39	75551-1701520	45 3637 5888	Шестерня ведущая второй передачи	—	2	по запросу
40	75551-1701211	45 3637 5921	Втулка подвода смазки	—	2
41	75551-1711500	45 3637 5951	Фрикцион первой передачи	—	5	42 100 руб.
42	75551-1701474	45 3637 5930	Втулка упорная	—	1
43	75551-1701450	45 3637 5880	Вал реверсивный	—	1
44	75551-1701426	45 3637 5928	Втулка	—	2
45	75551-1701216	45 3637 5924	Втулка подвода смазки	—	1
46	75551-1701510	45 3637 5885	Шестерня ведущая первой передачи	—	1	по запросу
47	32416	46 2140 0002	Подшипник	—	1
48	75551-1701518-30	45 3634 6262	Шестерня первой передачи ведомая	—	1	16 600 руб.

наверх ↑

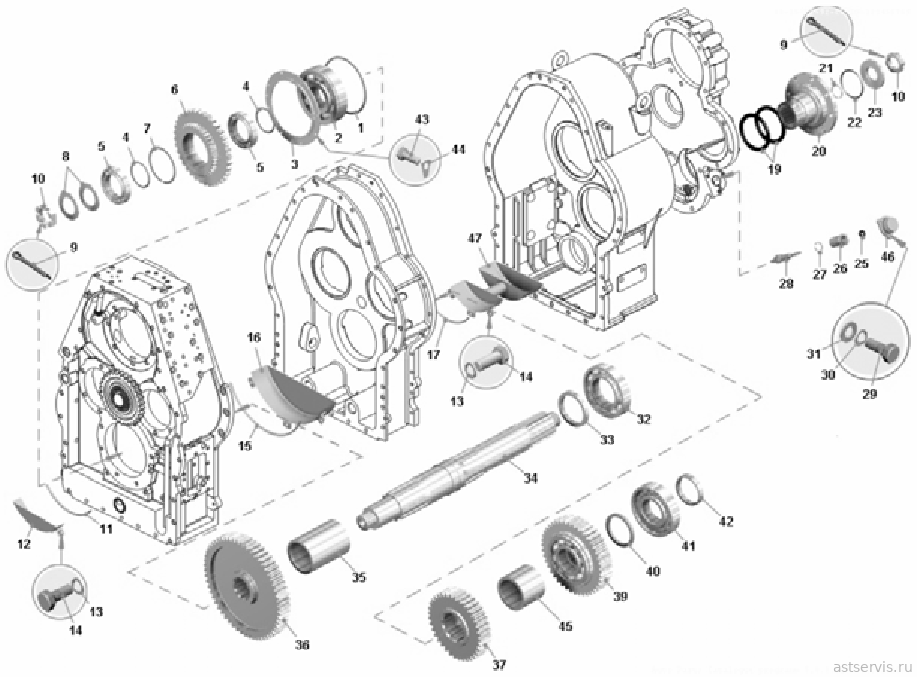

Рисунок 2.6.13 – Коробка передач. Установка выходного вала

Перечень сборочных единиц и деталей к рисунку 2.6.13

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	540-1701066	45 3613 0751	Кольцо установочное подшипника	1	—
2	50416	46 1274 5495	Подшипник	1	—
3	7548-1701548	45 3613 5709	Кольцо	1	—
4	7548-1767078	45 3613 5125	Кольцо	9	—
5	6-116Л	46 1223 0517	Подшипник	20	—
6	7548-1767036	45 3613 5109	Блок-шестерня	1	—
7	540-1701204	45 3613 0775	Кольцо стопорное	7	—
8	7548-2402079	45 3613 6556	Шайба	2	—	605 руб.
9	258088	45 9871 1107	Шплинт 6	5	—
10	375110	45 9958 4362	Гайка М56-6Н	5	—
11	7548-1767069	45 3613 5791	Уплотнитель	1	—
12	7548-1767090	45 3613 5127	Брызговик	1	—
13	252136	45 9816 6067	Шайба 10	10	—
14	201495	45 9346 1557	Болт М10х20	43	—
15	75551-1701668	45 3637 5942	Уплотнитель	1	—
16	75551-1701650	45 3637 5896	Брызговик шестерни	1	—
17	75551-1701669	45 3637 5943	Уплотнитель	1	—
19	1.2-120x150-3	25 3131 5710	Манжета	2	—	80 руб.
20	75551-1701172-20	45 3637 7564	Фланец выходного вала	1	—	нет
21	050-055-25-2-6	25 3111 5408	Кольцо	2	—
22	114-120-36-2-6	25 3111 5421	Кольцо	2	—
23	75551-1701076-01	45 3637 7589	Шайба	1	—
25	1.2-10x25-3	25 3131 5519	Манжета	1	—
26	7548-3841050	45 3613 6010	Втулка	1	—
27	029-035-25-2-6	25 3111 5405	Кольцо	2	—
28	7548-3841034	45 3613 6009	Шестерня ведомая привода спидометра	1	—	по запросу
29	201454	45 9346 1520	Болт М8х16	3	—
30	252135	45 9816 6046	Шайба 8Т	6	—
31	252005	45 9811 1206	Шайба 8	8	—
32	221	46 1210 0001	Подшипник	1	—
33	75551-1701508	45 3637 7584	Кольцо	1	—
34	75551-1701502-10	45 3637 7560	Вал выходной	1	—
35	75551-1701505-10	45 3637 7587	Втулка дистанционная	1	—
36	75551-1701558-10	45 3637 7586	Шестерня ведомая понижающего диапазона	1	—
37	75551-1701568	45 3637 5939	Шестерня ведомая повышающего диапазона	1	—	7 900 руб.
39	75551-1701790	45 3637 5902	Шестерня паразитная	1	—
40	75551-1701427	45 3637 5931	Втулка	1	—
41	42317Л1	46 2224 4950	Подшипник	1	—
42	75551-1701515-20	45 3637 7561	Втулка	1	—
43	340022	45 9957 1011	Болт М12х45	23	—
44	342773	45 3611 0728	Пластина стопорная	16	—
45	75551-1701506-10	45 3637 8043	Втулка дистанционная	1	—
46	МЭ-307А	45 3921 6249	Датчик спидометра	1	—
47	75551-1701670-11	45 3634 6195	Брызговик шестерни	1	—

наверх ↑

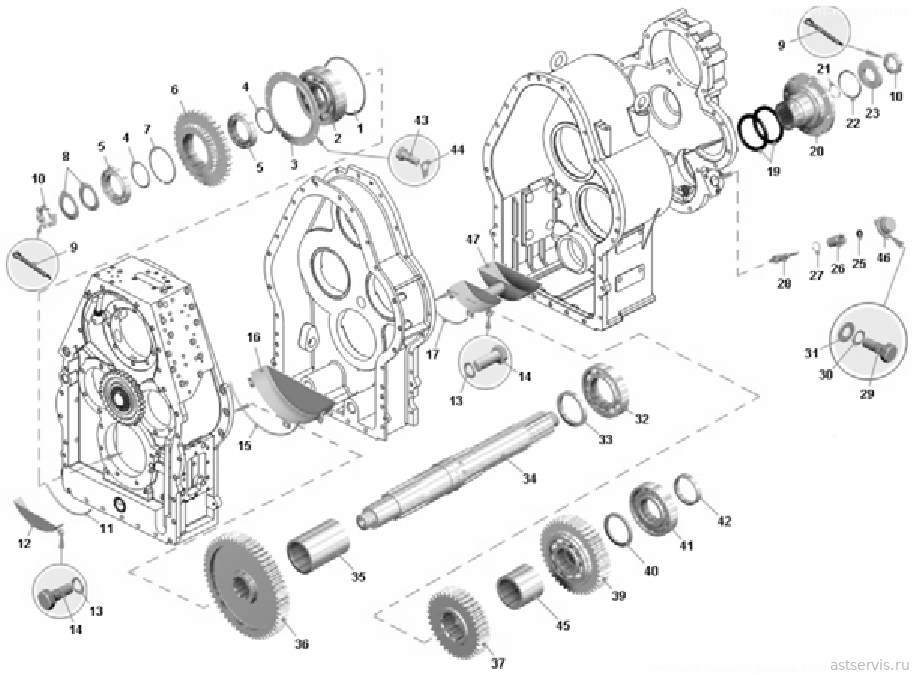

Рисунок 2.6.14 – Коробка передач. Установка выходного вала

Перечень сборочных единиц и деталей к рисунку 2.6.14

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	540-1701066	45 3613 0751	Кольцо установочное подшипника	—	1
2	50416	46 1274 5495	Подшипник	—	1
3	7548-1701548	45 3613 5709	Кольцо	—	1
4	7548-1767078	45 3613 5125	Кольцо	—	9
5	6-116Л	46 1223 0517	Подшипник	—	20
6	7548-1767036	45 3613 5109	Блок-шестерня	—	1
7	540-1701204	45 3613 0775	Кольцо стопорное	—	7
8	7548-2402079	45 3613 6556	Шайба	—	2	605 руб.
9	258088	45 9871 1107	Шплинт	—	5
10	375110	45 9958 4362	Гайка	—	5
11	7548-1767069	45 3613 5791	Уплотнитель	—	1
12	7548-1767090	45 3613 5127	Брызговик	—	1
13	252136	45 9816 6067	Шайба	—	21
14	201495	45 9346 1557	Болт	—	43
15	75551-1701668	45 3637 5942	Уплотнитель	—	1
16	75551-1701650	45 3637 5896	Брызговик шестерни	—	1
17	75551-1701669	45 3637 5943	Уплотнитель	—	1
19	1.2-120x150-3	25 3131 5710	Манжета	—	2	80 руб.
20	75551-1701172-20	45 3637 7564	Фланец выходного вала	—	1	нет
21	050-055-30-2-6	25 3111 5408	Кольцо	—	1	35 руб.
22	114-120-36-2-6	25 3111 5421	Кольцо	—	2
23	75551-1701076-01	45 3637 7589	Шайба	—	1
25	1.2-10x25-3	25 3131 5519	Манжета	—	1
26	7548-3841050	45 3613 6010	Втулка	—	1
27	029-035-36-2-6	25 3111 5405	Кольцо	—	2
28	7548-3841034	45 3613 6009	Шестерня ведомая привода спидометра	—	1	по запросу
29	201454	45 9346 1520	Болт	—	3
30	252135	45 9816 6046	Шайба	—	9
31	252005	45 9811 1206	Шайба	—	6
32	221	46 1210 0001	Подшипник	—	1
33	75551-1701508	45 3637 7584	Кольцо	—	1
34	75551-1701502-10	45 3637 7560	Вал выходной	—	1
35	75551-1701505-10	45 3637 7587	Втулка дистанционная	—	1
36	75551-1701558-10	45 3637 7586	Шестерня ведомая понижающего диапазона	—	1
37	75551-1701568	45 3637 5939	Шестерня ведомая повышающего диапазона	—	1	7 900 руб.
39	75551-1701790	45 3637 5902	Шестерня паразитная	—	1
40	75551-1701427	45 3637 5931	Втулка	—	1
41	42317Л1	46 2224 4950	Подшипник	—	1
42	75551-1701515-20	45 3637 7561	Втулка	—	1
43	340022	45 9957 1011	Болт	—	23
44	342773	45 3611 0728	Шайба стопорная	—	16
45	75551-1701506-10	45 3634 8043	Втулка дистанционная	—	1
46	МЭ-307А	—	Датчик спидометра	—	1
47	75551-1701670-11	45 3634 6195	Брызговик шестерни	—	1

наверх ↑

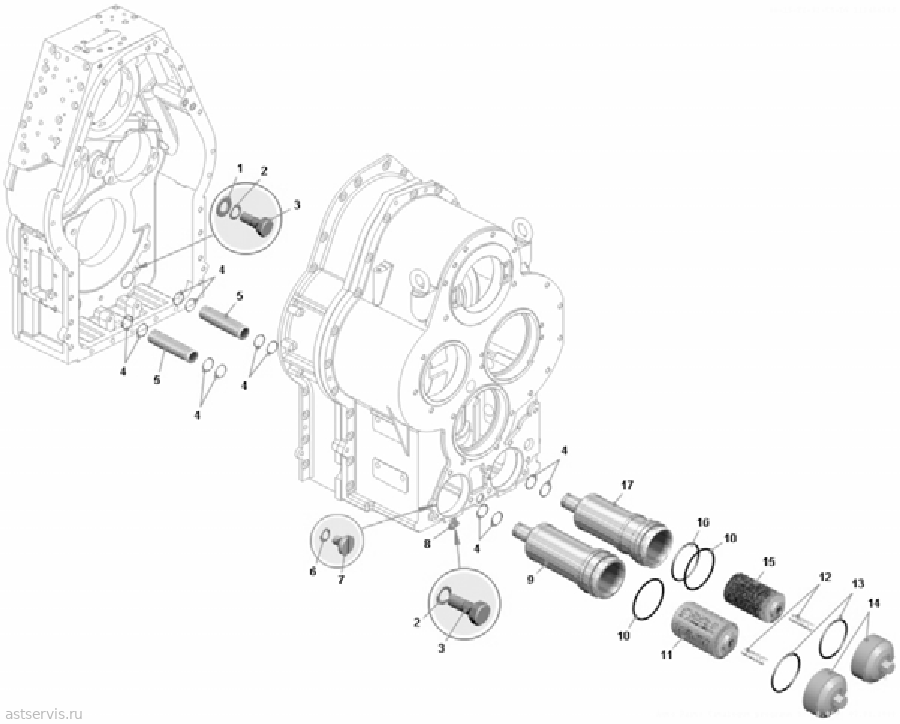

Рисунок 2.6.15 – Коробка передач. Установка маслозаборника и полнопоточного фильтра

Перечень сборочных единиц и деталей к рисунку 2.6.15

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	252045	45 9811 1258	Шайба	2	—
2	252137	45 9816 6068	Шайба 12ОТ	98	—	20 руб.
3	201538	45 9346 1596	Болт М12х25	8	—
4	040-045-25-2-6	25 3111 5407	Кольцо	17	—
5	75551-1704342	45 3637 5945	Патрубок	2	—
6	252134	45 9816 6045	Шайба 6Т	2	—
7	224622	45 9462 1106	Винт М6х10	2	—
8	7548-1704466	45 3613 4978	Прижим	6	—
9	75551-1704310	45 3637 5904	Корпус маслозаборника	1	—
10	120-126-36-2-6	25 3111 5422	Кольцо	2	—
11	7548-1704360-10	45 3613 7784	Элемент фильтрующий в сборе	1	—	14 500 руб.
12	540-8402532	45 3613 3034	Пружина	2	—
13	115-125-58-2-6	25 3111 5423	Кольцо	2	—
14	7548-1704388-01	45 3613 8294	Крышка маслозаборника	2	—
15	7548-1704450	45 3613 7800	Элемент фильтрующий в сборе	1	—
16	114-120-36-2-6	25 3111 5421	Кольцо	2	—
17	75551-1704410-01	45 3635 0946	Корпус полнопоточного фильтра	1	—

наверх ↑

Рисунок 2.6.16 – Коробка передач. Установка маслозаборника и полнопоточного фильтра

Перечень сборочных единиц и деталей к рисунку 2.6.16

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	252045	45 9811 1258	Шайба 12	—	2
2	252137	45 9816 6068	Шайба 12ОТ	—	106	20 руб.
3	201538	45 9346 1596	Болт М12х25	—	8
4	040-045-30-2-6	25 3111 5407	Кольцо	—	14
5	75551-1704342	45 3637 5945	Патрубок	—	2
6	252134	45 9816 6045	Шайба 6	—	2
7	224622	45 9462 1106	Винт М6х10	—	2
8	7548-1704466	45 3613 4978	Прижим	—	6
9	75551-1704310	45 3637 5904	Корпус маслозаборника	—	1
10	120-126-36-2-6	25 3111 5422	Кольцо	—	2
11	7548-1704360-10	45 3613 7784	Элемент фильтрующий в сборе	—	1	14 500 руб.
12	540-8402532	45 3613 3034	Пружина	—	1
13	115-125-58-2-6	25 3111 5423	Кольцо	—	2
14	7548-1704388-01	45 3613 8294	Крышка маслозаборника	—	1
16	114-120-36-2-6	25 3111 5421	Кольцо	—	2
17	75551-1704410	45 3637 5908	Корпус полнопоточного фильтра	—	1
18	7548-1704390-11	45 3613 8295	Крышка	—	1

наверх ↑

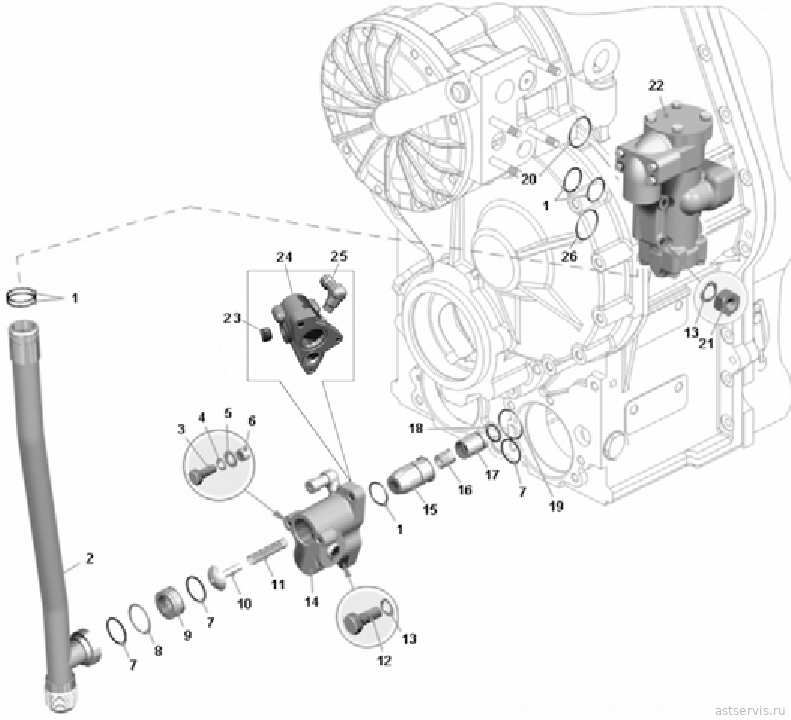

Рисунок 2.6.17 – Коробка передач. Установка подпорного клапана и механизма управления тормозом-замедлителем

Перечень сборочных единиц и деталей к рисунку 2.6.17

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	040-045-25-2-6	25 3111 5407	Кольцо	14	—
2	75551-3572190	45 3637 5916	Трубопровод подводящий	1	—
3	201501	45 9346 1563	Болт М10х35	2	—
4	252136	45 9816 6067	Шайба 10ОТ	10	—
5	252039	45 9811 1257	Шайба 10	2	—
6	7548-3572208	45 3613 5148	Втулка	2	—
7	045-050-25-2-6	25 3111 5418	Кольцо	4	—
8	549-3401539	45 9836 0036	Кольцо	1	—
9	7548-3573326	45 3613 5175	Седло	1	—
10	7548-3573322-01	45 3613 7374	Клапан подпорный	1	—
11	7548-3573334	45 3616 2514	Пружина подпорного клапана	1	—
12	340022	45 9957 1011	Болт М12х45	23	—
13	252137	45 9816 6068	Шайба 12ОТ	98	—	20 руб.
14	75551-3573310	45 3637 9909	Корпус подпорного клапана	1	—
15	7548-3573316	45 3613 5172	Гильза	1	—
16	7548-3573336	45 3613 5177	Пружина	1	—
17	7548-3573318	45 3613 5173	Плунжер	1	—
18	029-035-25-2-6	25 3111 5405	Кольцо	2	—
19	055-060-25-2-6	25 3111 5419	Кольцо	1	—
20	050-055-25-2-6	25 3111 5418	Кольцо	1	—
21	250515	45 9553 1060	Гайка	4	—
22	75551-3573210	45 3637 5918	Механизм управления тормозом-замедлителем	1	—
23	262522	45 9939 1107	Пробка К1 ¼"	1	—
24	7548-3573312	45 3613 5171	Корпус клапана	1	—
25	344450	45 9981 1480	Угольник	1	—
26	035-040-30-2-6	25 3111 5429	Кольцо	2	—

наверх ↑

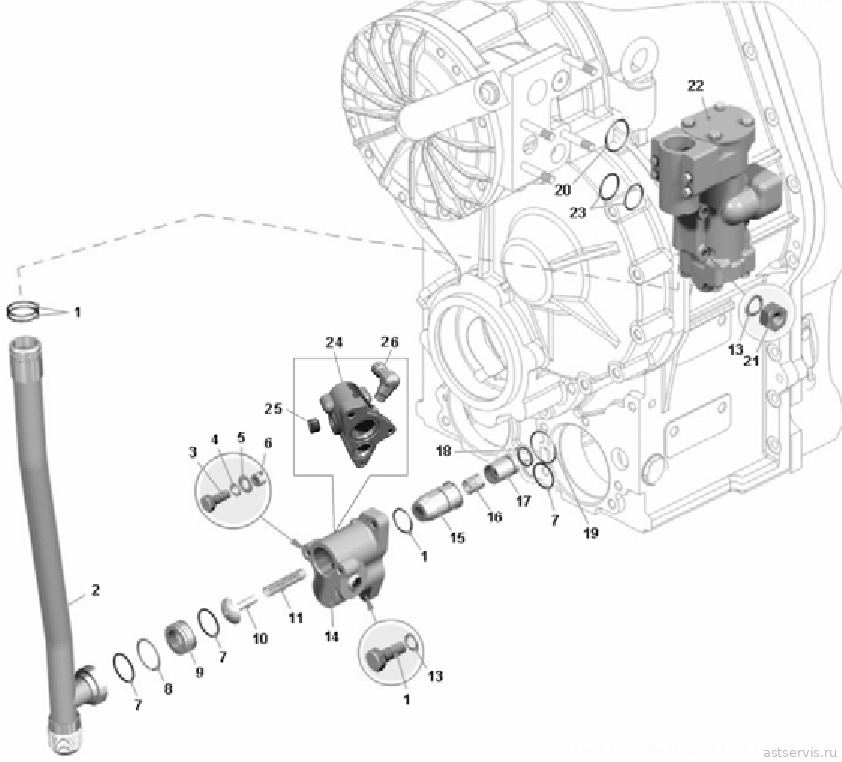

Рисунок 2.6.18 – Коробка передач. Установка подпорного клапана и механизма управления тормозом-замедлителем

Перечень сборочных единиц и деталей к рисунку 2.6.18

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	040-045-30-2-6	25 3111 5407	Кольцо	—	14
2	75551-3572190	45 3637 5916	Трубопровод подводящий	—	1
3	201501	45 9346 1563	Болт М10х35	—	2
4	252136	45 9816 6067	Шайба 10ОТ	—	21
5	252039	45 9811 1257	Шайба 10	—	2
6	7548-3572208	45 3613 5148	Втулка	—	2
7	045-050-30-2-6	25 3111 5418	Кольцо	—	4
8	549-3401539	45 9836 0036	Кольцо	—	1
9	7548-3573326	45 3613 5175	Седло	—	1
10	7548-3573322-01	45 3613 7374	Клапан подпорный	—	1
11	7548-3573334	45 3616 2514	Пружина подпорного клапана	—	1
12	340022	45 9957 1011	Болт М12х45	—	23
13	252137	45 9816 6068	Шайба 12ОТ	—	98	20 руб.
14	75551-3573310	45 3637 9909	Корпус подпорного клапана	—	1
15	7548-3573316	45 3613 5172	Гильза	—	1
16	7548-3573336	45 3613 5177	Пружина	—	1
17	7548-3573318	45 3613 5173	Плунжер	—	1
18	029-035-36-2-6	25 3111 5405	Кольцо	—	2
19	055-060-30-2-6	25 3111 5419	Кольцо	—	1
20	050-055-30-2-6	25 3111 5408	Кольцо	—	1	35 руб.
21	250515	45 9553 1060	Гайка М12-6Н	—	4
22	75551-3573210	45 3637 5918	Механизм управлени тормозом-замедлителем	—	1
23	035-040-30-2-6	25 3111 5429	Кольцо	—	2
24	7548-3573312	45 3613 5171	Корпус клапана	—	1
25	262522	45 9939 1107	Пробка К1 ¼"	—	1
26	344450	45 9981 1480	Угольник	—	1

наверх ↑

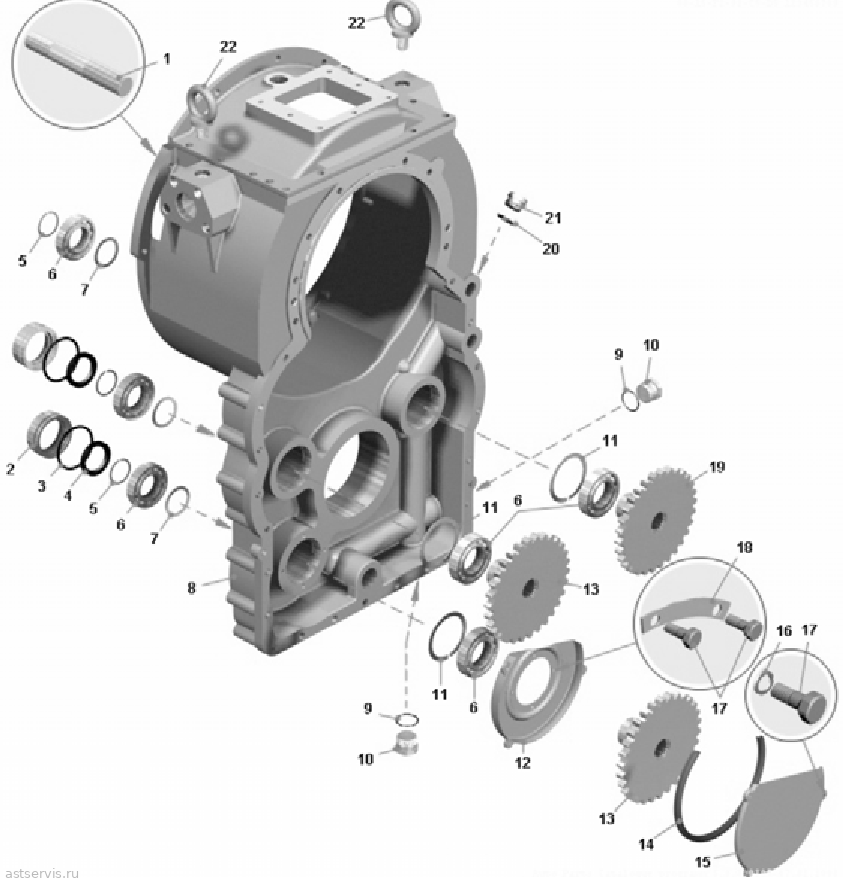

Рисунок 2.6.19 – Картер гидротрансформатора с приводом насосов

Перечень сборочных единиц и деталей к рисунку 2.6.19

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	341069	45 9957 3032	Шпилька М12х41	7	7
2	7548-1767082	45 3613 5126	Втулка	2	2
3	080-090-58-2-2	25 3111 3363	Кольцо	2	2
4	1.2-50x70-3	25 3131 3108	Манжета	2	2	по запросу
5	549-3401539	45 9836 0036	Кольцо	3	3
6	210А	46 1213 2706	Подшипник	6	6
7	7548-1767038	45 3613 5110	Кольцо распорное	3	3
8	7555-1709021	45 3637 2027	Картер гидротрансформатора	1	1
9	040-045-30-2-2	25 3111 3115	Кольцо	2	2
10	344373	45 9981 6034	Пробка	2	2
11	6411-2907459	45 3631 0422	Кольцо стопорное	4	4	45 руб.
12	7548-1767061	45 3613 5116	Кожух	1	1
13	7548-1767053	45 3613 7481	Шестерня	2	2
14	7548-1767068	45 3613 5122	Уплотнитель	1	1
15	7548-1767065	45 3613 5120	Крышка	1	1
16	252134	45 9816 6045	Шайба 6Т	3	3
17	201418	45 9346 1504	Болт М6х16	7	7
18	7548-1767076	45 3613 5124	Пластина	2	2
19	7548-1767056-10	45 3613 7482	Шестерня	1	1
20	030-035-30-2-2	25 3111 3108	Кольцо	1	1
21	344300	45 9981 1002	Пробка М33	1	1
22	7548-1701698	45 9951 1770	Рым-болт	2	2

наверх ↑

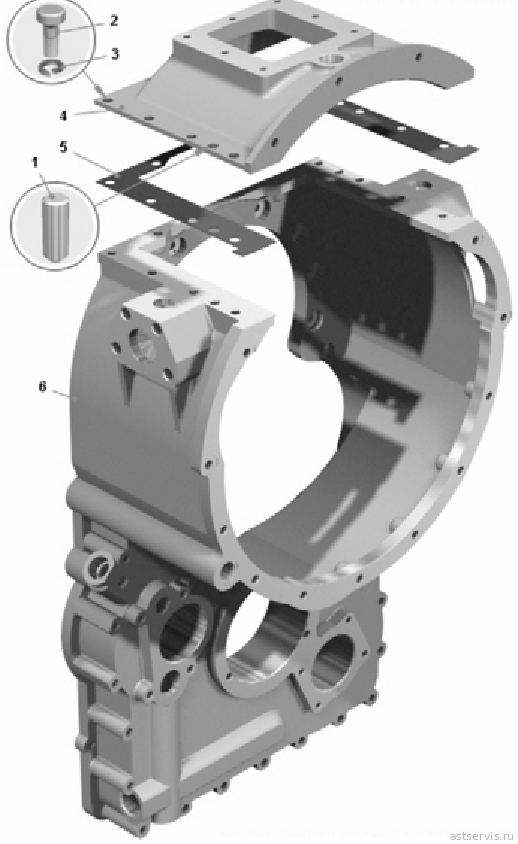

Рисунок 2.6.20 – Картер гидротрансформатора

Перечень сборочных единиц и деталей к рисунку 2.6.20

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	343555	45 9957 8011	Штифт	2	2
2	201542	45 9346 1600	Болт М12х35	10	10
3	252137	45 9816 6068	Шайба 12ОТ	10	10	20 руб.
4	7548-1709022	45 3613 5188	Картер гидротрансформатора верхний	1	1
5	7548-1709044	45 3613 5190	Прокладка	1	1
6	7555-1709023	45 3637 2028	Картер гидротрансформатора нижний	1	1

наверх ↑

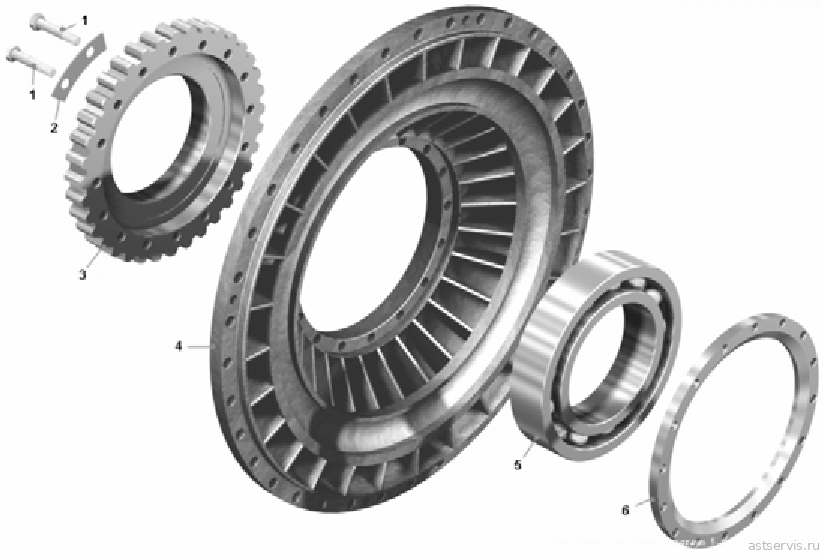

Рисунок 2.6.21 – Колесо насоса в сборе

Перечень сборочных единиц и деталей к рисунку 2.6.21

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	340211	45 9957 1038	Болт М10х58	16	16
2	7548-1709038	45 3613 5196	Пластина	8	8
3	7548-1767034	45 3613 5108	Шестерня	1	1	6 930 руб.
4	7555-1709032	45 3637 1788	Колесо насоса	1	1
5	1176724Л	46 1574 6619	Подшипник	1	1
6	7548-1709034-10	45 3613 6986	Крышка	1	1

наверх ↑

Рисунок 2.6.22 – Колесо турбины в сборе

Перечень сборочных единиц и деталей к рисунку 2.6.22

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-1709086-01	45 3613 6708	Ступица	1	1
2	6-116Л	46 1223 0517	Подшипник	1	1
3	340276	45 9957 1057	Болт М12х30	12	12
4	540-1709135	45 3613 0991	Шайба	6	6
5	548А-1709082	45 3614 2418	Колесо турбины	1	1	18 500 руб.
6	7548-1709084	45 3613 5200	Ступица	1	1	11 900 руб.

наверх ↑

Рисунок 2.6.23 – Колесо первого реактора в сборе

Перечень сборочных единиц и деталей к рисунку 2.6.23

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	548А-1709128	45 3614 2403	Кольцо	1	1	4 700 руб.
2	548А-1709113	45 3614 2405	Колесо первого реактора	1	1	7 260 руб.
3	548А-1709117	45 3614 2406	Обойма	1	1	9 700 руб.
4	548А-1709129	45 3614 2401	Кольцо упорное	1	1	4 700 руб.
5	548А-1709136	45 3614 2410	Пластина	6	6
6	340014	45 9957 1003	Болт М6х40	12	12

наверх ↑

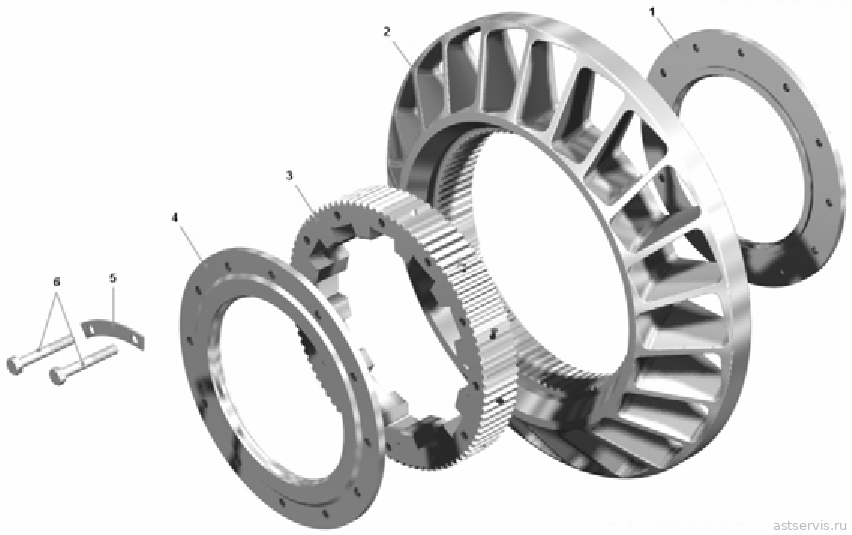

Рисунок 2.6.24 – Колесо второго реактора в сборе

Перечень сборочных единиц и деталей к рисунку 2.6.24

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	548А-1709128	45 3614 2403	Кольцо	1	1	4 700 руб.
2	548А-1709213	45 3614 2423	Колесо второго реактора	1	1	10 900 руб.
3	548А-1709117	45 3614 2406	Обойма	1	1	9 700 руб.
4	548А-1709129	45 3614 2401	Кольцо упорное	1	1	4 700 руб.
5	548А-1709136	45 3614 2410	Пластина	6	6
6	340014	45 9957 1003	Болт	12	12

наверх ↑

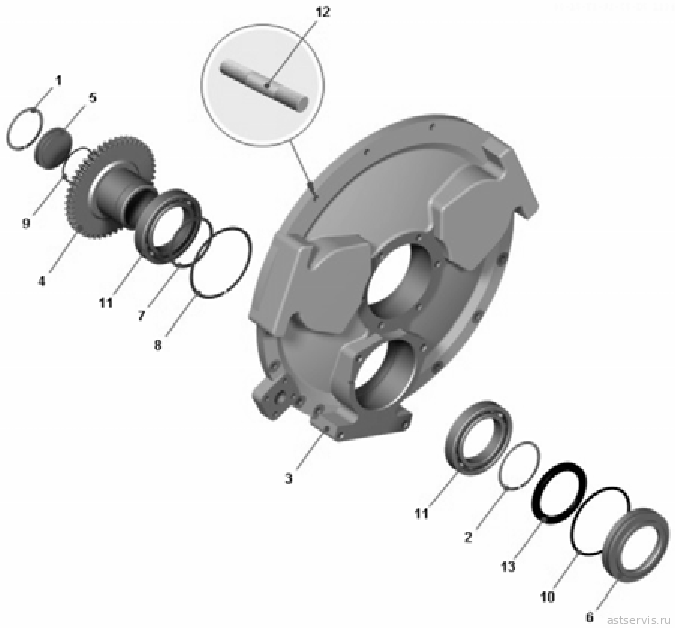

Рисунок 2.6.25 – Крышка картера гидротрансформатора в сборе

Перечень сборочных единиц и деталей к рисунку 2.6.25

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	525-1701034	45 3611 0059	Кольцо стопорное	1	1
2	540М-1701294	45 9836 0253	Кольцо	1	1
3	7545-1709052-10	45 3634 0973	Крышка картера гидротрансформатора	1	1
4	75551-1767532-10	45 3634 1377	Шестерня привода насоса	1	1
5	7405-1767534	45 3551 2202	Втулка	1	1
6	7405-1767536	45 3551 2203	Втулка	1	1
7	7405-1767538	45 3551 2204	Кольцо распорное	1	1
8	7820-4202383	45 3642 2054	Кольцо А-140	1	1
9	070-080-58-2-6	25 3111 5427	Кольцо	1	1
10	130-140-58-2-6	25 3111 5428	Кольцо	1	1
11	118	46 1214 0553	Подшипник	2	2
12	341069	45 9957 3032	Шпилька М12х41	7	7
13	1.2-90x120-1	25 3131 1129	Манжета	1	1	80 руб.

наверх ↑

Рисунок 2.6.26 – Крышка подшипника ведущего вала

Перечень сборочных единиц и деталей к рисунку 2.6.26

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7806-1709272	45 3729 2171	Крышка	1	1
2	2.2-92x120-2	25 3131 2512	Манжета	1	1
3	1.2-92x120-2	25 3131 2156	Манжета	1	1

наверх ↑

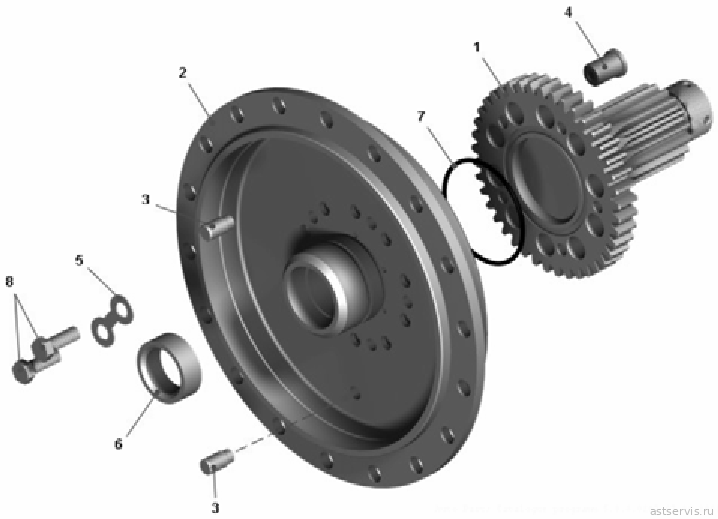

Рисунок 2.6.27 – Вал ведущий с барабаном

Перечень сборочных единиц и деталей к рисунку 2.6.27

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75551-1709182-10	45 3634 2244	Вал ведущий	1	1	13 900 руб.
2	75551-1709184	45 3634 2039	Барабан фрикциона блокировки	1	1
3	7548-1709186	45 3613 5207	Стержень	2	2
4	75551-1709187	45 3634 1960	Втулка	12	12
5	75551-1709198	45 3634 1959	Пластина стопорная	6	6
6	7548-1731110	45 3613 5734	Втулка	1	1
7	090-096-36-2-6	25 3111 5436	Кольцо	1	1
8	340279	45 9957 1062	Болт М12х35	12	12

наверх ↑

Рисунок 2.6.28 – Картер промежуточный

Перечень сборочных единиц и деталей к рисунку 2.6.28

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75551-1701306-10	45 3637 6518	Картер промежуточный	1	1
2	7548-1701316	45 3613 6479	Стакан	3	3	нет
3	540-1701754	45 3613 4727	Стекло смотровое	1	1
4	540-1701756	45 3613 4728	Экра указателя уровня масла	1	1
5	540-1701762	45 3613 4729	Крышка	1	1
6	540-1701766	45 3613 4730	Прижим крышки	1	1
7	540-1701768	45 3613 4732	Палец	1	1
8	540-1701772	45 3613 4731	Кольцо	1	1
9	034-040-36-2-6	25 3111 5406	Кольцо	1	1
10	343555	45 9957 8011	Штифт	3	3
11	341069	45 9957 3032	Шпилька	21	21

наверх ↑

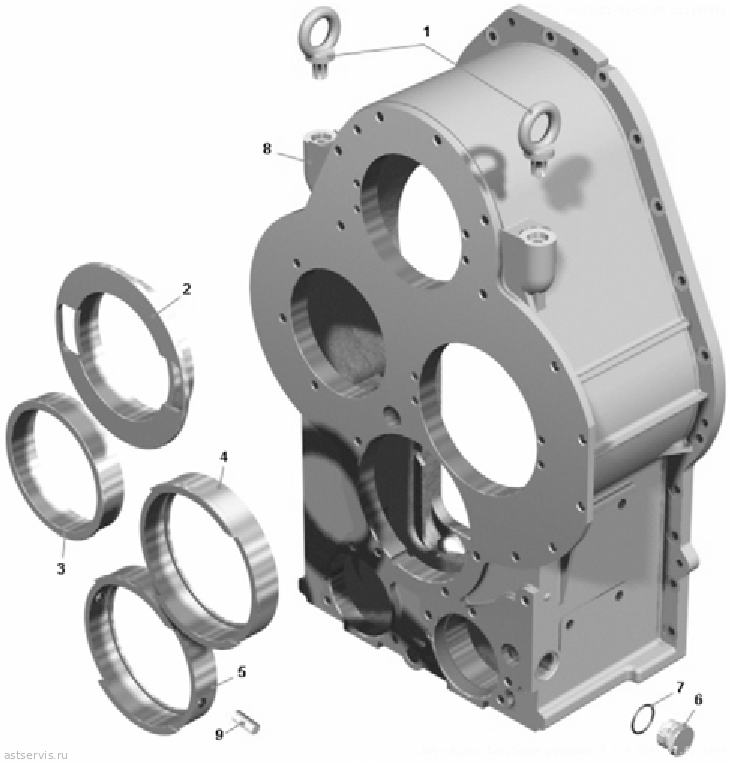

Рисунок 2.6.29 – Картер коробки передач в сборе

Перечень сборочных единиц и деталей к рисунку 2.6.29

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-1701698	45 9951 1770	Рым-болт М20	2	2
2	75551-1701470	45 3637 5865	Стакан	1	1
3	7548-1701315	45 3613 4807	Стакан	1	1	нет
4	75551-1701316	45 3637 7558	Стакан	1	1
5	75551-1701315-10	45 3634 1931	Стакан	1	1
6	344373	45 9981 6034	Пробка	1	1
7	040-045-30-2-6	25 3111 5407	Кольцо	1	1
8	75551-1701312-10	45 3637 5865	Картер коробки передач	1	1
9	343522	45 9951 8141	Штифт	2	2

наверх ↑

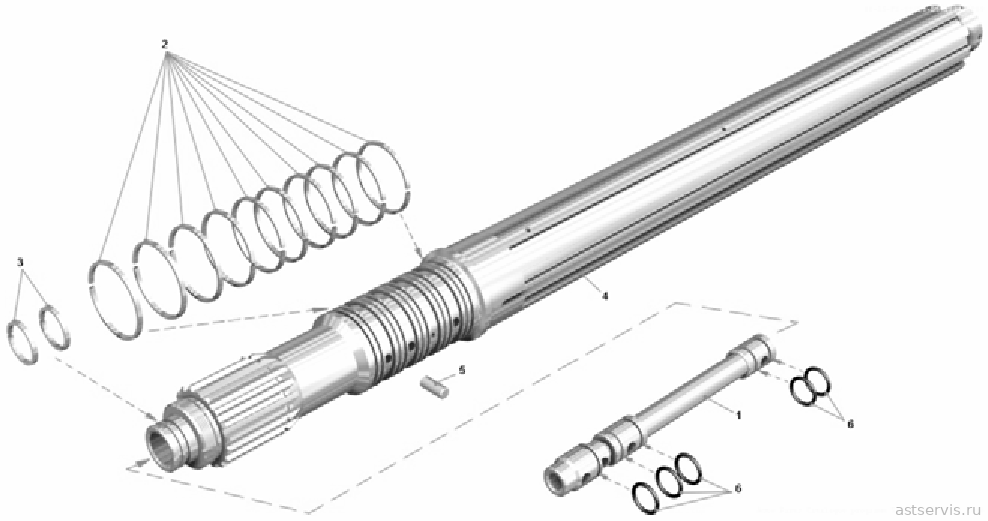

Рисунок 2.6.30 – Вал первичный

Перечень сборочных единиц и деталей к рисунку 2.6.30

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75551-1701340	45 3637 5872	Распределитель первичного вала	1	1
2	7523-1701035	45 3637 1392	Кольцо уплотнительное	10	10	50 руб.
3	7523-1701108	45 3637 1393	Кольцо	2	2	40 руб.
4	75551-1701332	45 3637 5875	Вал первичный	1	1	19 690 руб.
5	377570	45 9958 8098	Штифт 10х25	1	1
6	020-025-30-2-6	25 3111 5404	Кольцо	5	5

наверх ↑

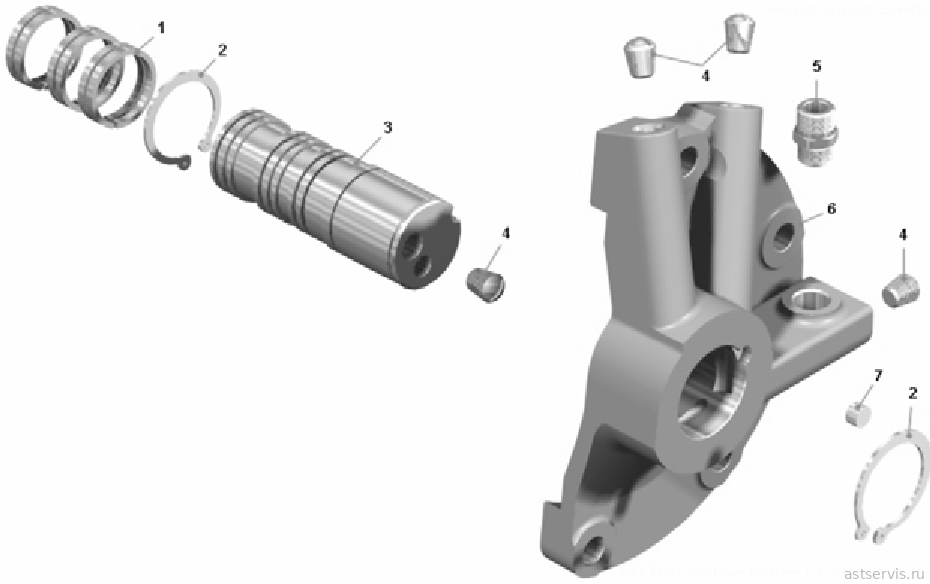

Рисунок 2.6.31 – Крышка диапазонного вала

Перечень сборочных единиц и деталей к рисунку 2.6.31

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7523-1701108	45 3637 1393	Кольцо	6	6	40 руб.
2	548-3501116	45 3614 6432	Кольцо	2	2	40 руб.
3	7548-1701384-10	45 3613 7962	Распределитель	1	1	по запросу
4	262532	45 9932 1202	Пробка К1/4”	4	4
5	314612	45 9981 3364	Ниппель	1	1
6	7548-1701382	45 3613 5691	Крышка диапазонного вала	1	1
7	7548-1701387-10	45 3613 7177	Фиксатор	1	1

наверх ↑

Рисунок 2.6.32 – Вал диапазонный

Перечень сборочных единиц и деталей к рисунку 2.6.32

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75551-1701410	45 3637 5876	Распределитель диапазонного вала	1	1
2	7548-1701456-10	45 3613 6597	Втулка	1	1	4 840 руб.
3	7548-1701408	45 3613 4840	Фиксатор	1	1
4	75551-1701402	45 3637 5878	Вал диапазонный	1	1
5	7548-1701417	45 9836 0929	Кольцо стопорное 1Б40	2	2	160 руб.
6	020-025-30-2-6	25 3111 5404	Кольцо	2	2
7	034-040-36-2-6	25 3111 5406	Кольцо	1	1

наверх ↑

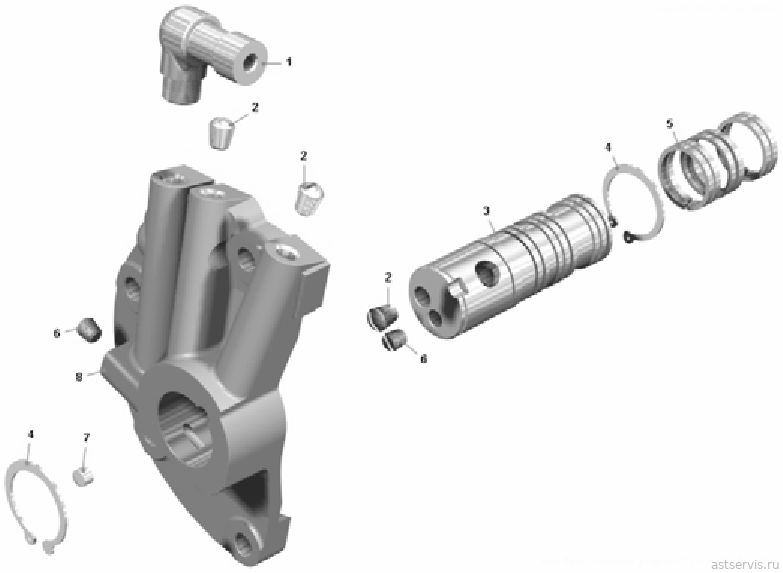

Рисунок 2.6.33 – Крышка реверсивного вала в сборе

Перечень сборочных единиц и деталей к рисунку 2.6.33

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	379053	45 9981 8294	Угольник	1	1
2	262532	45 9932 1202	Пробка К1/8”	3	3
3	7548-1701384-10	45 3613 7962	Распределитель	1	1	по запросу
4	548-3501116	45 3614 6432	Кольцо	2	2	40 руб.
5	7523-1701108	45 3637 1393	Кольцо	6	6	40 руб.
6	262531	45 9932 1201	Пробка К1/4”	2	2
7	7548-1701387-10	45 3613 7177	Фиксатор	1	1
8	7548-1701432-10	45 3613 4843	Крышка реверсивного вала	1	1	11 990 руб.

наверх ↑

Рисунок 2.6.34 – Вал реверсивный

Перечень сборочных единиц и деталей к рисунку 2.6.34

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75551-1701460	45 3637 5881	Распределитель реверсивного вала	1	1
2	7548-1701456-10	45 3613 6597	Втулка	1	1	4 840 руб.
3	7548-1701408	45 3613 4840	Фиксатор	1	1
4	75551-1701452	45 3637 5883	Вал реверсивный	1	1	по запросу
5	7548-1701417	45 9836 0929	Кольцо стопорное	2	2	160 руб.
6	020-025-30-2-6	25 3111 5406	Кольцо	2	2
7	034-040-36-2-6	25 3111 5404	Кольцо	1	1

наверх ↑

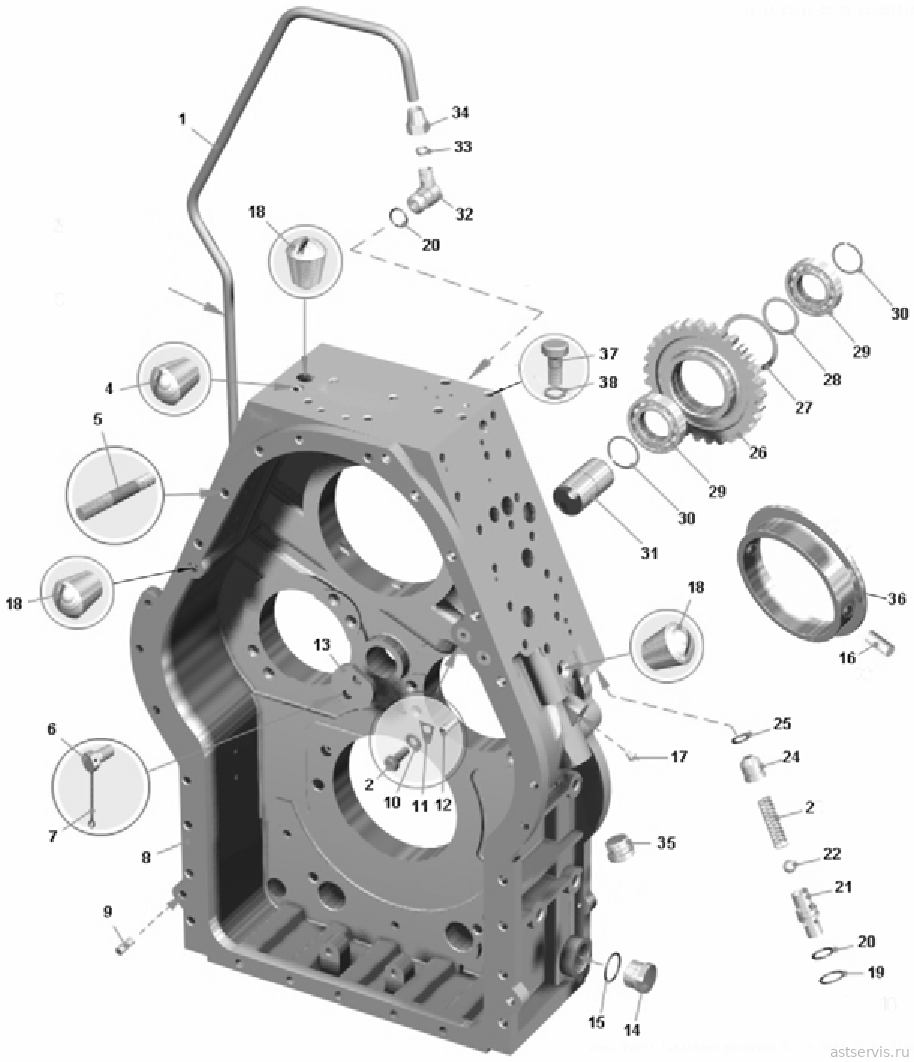

Рисунок 2.6.35 – Картер гидромеханической передачи в сборе

Перечень сборочных единиц и деталей к рисунку 2.6.35

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-1712672	45 3613 5100	Трубка	1	1
2	201495	45 9346 1557	Болт М10х20	3	3
3	344611	45 3611 0716	Кляммер	2	2
4	262531	45 9932 1201	Пробка К1/8”	2	2
5	341069	45 9957 3032	Шпилька М12х41	17	17
6	340370	45 9957 1092	Болт М14х30	2	2	60 руб.
7	258252	45 9871 1337	Шплинт 12х30	1	1
8	7556-1701322-10	45 3634 4060	Картер гидромеханической передачи	1	1
9	343555	45 9957 8011	Штифт	5	5
10	252039	45 9811 1257	Шайба 10	1	1
11	342765	45 3611 0707	Пластина стопорная	1	1
12	343532	45 9957 8005	Штифт М18х40	1	1
13	75551-1767198	45 3637 5870	Шайба упорная	1	1
14	344373	45 9981 6034	Пробка М42х2	1	1
15	040-045-30-2-6	25 3111 5407	Кольцо	1	1
16	343522	45 9951 8141	Штифт 8х16	2	2
17	262542	45 9932 1302	Пробка К1/4”	2	2
18	262534	45 9932 1204	Пробка К1/2”	2	2
19	030-035-30-2-6	25 3111 5432	Кольцо	3	3
20	024-030-36-2-6	25 3111 5431	Кольцо	2	2
21	7548-1712362-10	45 3613 5823	Седло	1	1
22	17,462-60+100	46 9116 9461	Шарик	1	1
23	7548-1712432	45 3613 5084	Пружина	1	1	30 руб.
24	7548-1712366-10	45 3613 5824	Опора	1	1
25	020-025-30-2-6	25 3111 5404	Кольцо	1	1
6	7548-1767032	45 3613 5107	Шестерня промежуточная привода насосов	1	1
27	6411-2907459	45 3631 0422	Кольцо стопорное	1	1	45 руб.
28	7548-1767038	45 3613 5110	Кольцо распорное	1	1
29	210А	46 1213 2706	Подшипник	2	2
30	549-3401539	45 9836 0036	Кольцо	2	2
31	7548-1767074	45 3613 5123	Ось	1	1
32	7548-1712674	45 3613 5101	Угольник	1	1
33	379276	45 9981 8421	Муфта	1	1
34	344811	45 9922 1409	Гайка М22-6Н	1	1
35	344300	45 9981 1002	Пробка М33-6g	3	3
36	75551-1701334-20	45 3634 8577	Стакан	1	1
37	201538	45 9346 1596	Болт М12х25	2	2
38	252007	45 9811 1208	Шайба 12	2	2

наверх ↑

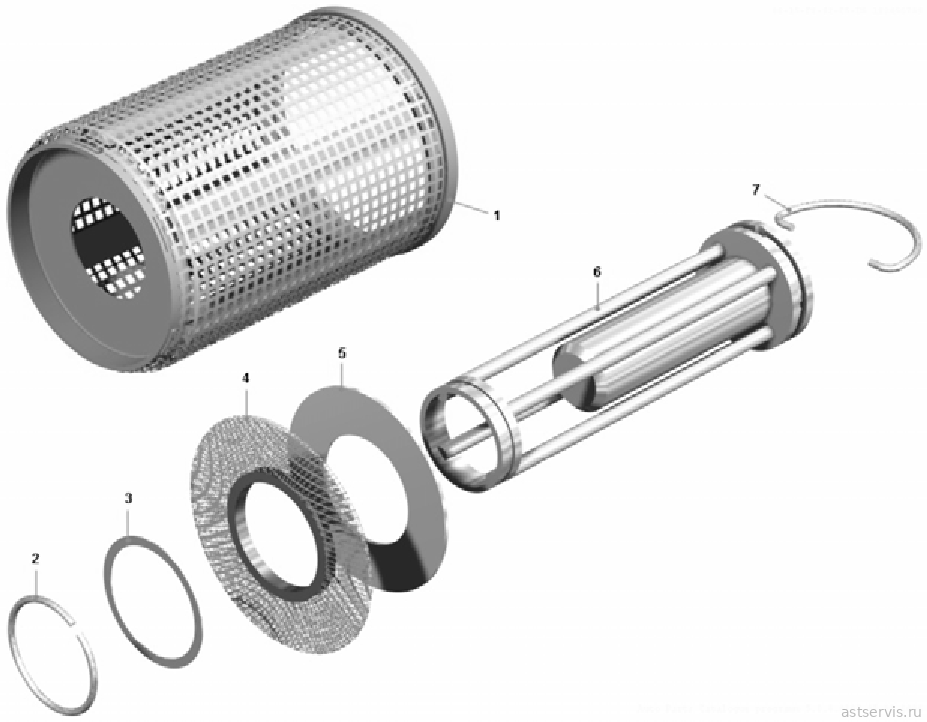

Рисунок 2.6.36 – Элемент фильтрующий в сборе

Перечень сборочных единиц и деталей к рисунку 2.6.36

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-1704378-10	45 3613 7787	Каркас с сеткой	1	1
2	540-1704145	45 3613 0902	Кольцо стопорное	1	1
3	540-1704147-10	45 3613 0903	Шайба промежуточная	45	45
4	7555-1716110	45 3637 6477	Элемент фильтруюший	46	46	170 руб.
5	540-1704139	45 3613 0897	Шайба	1	1
6	7548-1704370-10	45 3613 7785	Стержень	1	1
7	7548-1704374	45 3613 4963	Ручка	1	1

наверх ↑

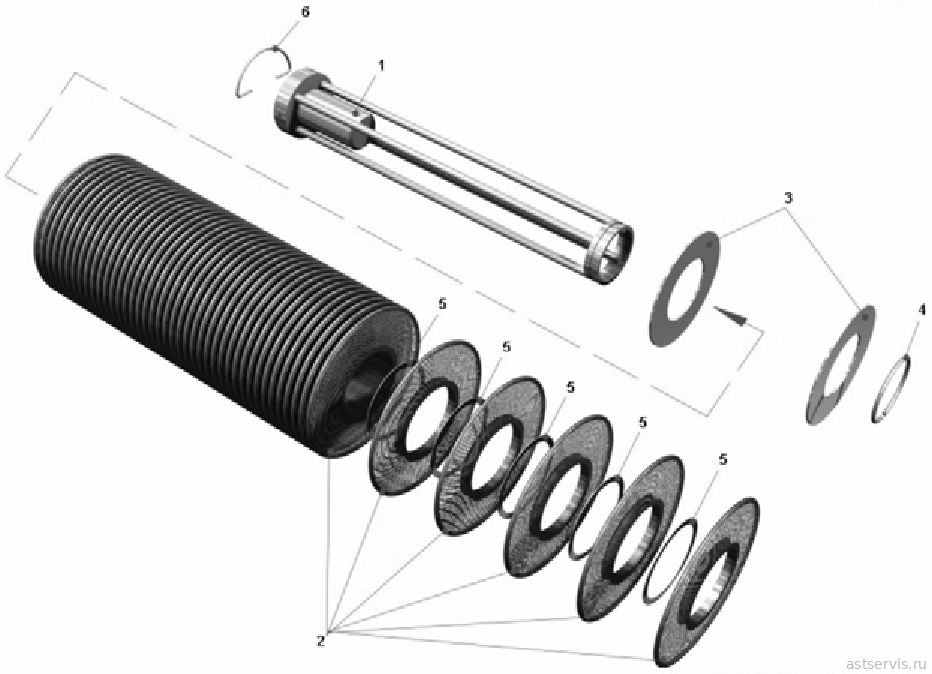

Рисунок 2.6.37 – Элемент фильтрующий в сборе

Перечень сборочных единиц и деталей к рисунку 2.6.37

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-1704370-10	45 3613 7785	Стержень	1	1
2	7555-1716110	45 3637 6477	Элемент фильтруюший	46	46	170 руб.
3	540-1704139	45 3613 0897	Шайба	2	2
4	540-1704145	45 3613 0902	Кольцо стопорное	1	1
5	540-1704147-10	45 3613 0903	Шайба промежуточная	45	45
6	7548-1704374	45 3613 4963	Ручка	1	1

наверх ↑

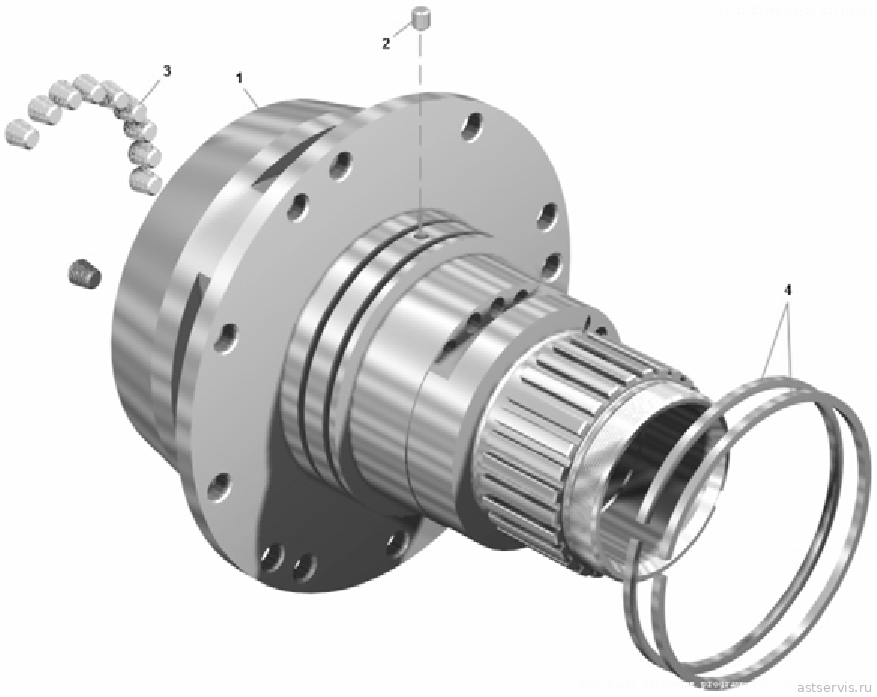

Рисунок 2.6.38 – Ступица гидротрансформатора в сборе

Перечень сборочных единиц и деталей к рисунку 2.6.38

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-1709152-20	45 3613 7958	Ступица гидротрансформатора	1	1	33 100 руб.
2	7548-1709160	45 3613 5206	Фиксатор	1	1
3	262532	45 9932 1202	Пробка	10	10
4	7523-1709040	45 3637 1394	Кольцо	2	2	90 руб.

наверх ↑

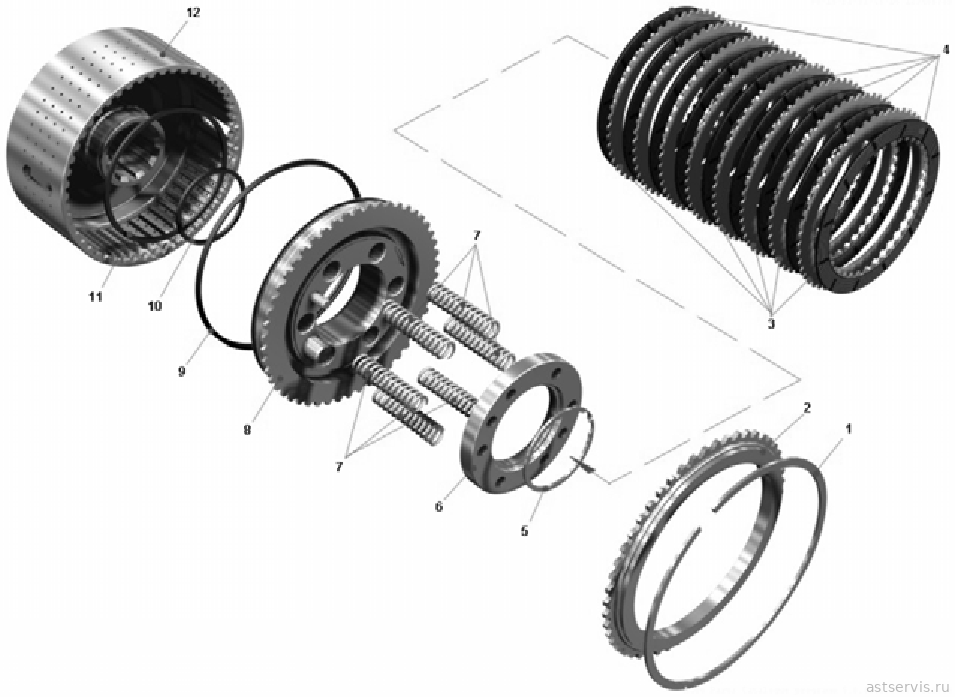

Рисунок 2.6.39 – Фрикцион первой передачи

Перечень сборочных единиц и деталей к рисунку 2.6.39

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-1711462	45 3613 7143	Кольцо стопорное	1	1
2	7548-1711492	45 3613 6371	Диск упорный	1	1	3 190 руб.
3	7548-1711482	45 3613 6370	Диск ведущий	8	8	510 руб.
4	7548-1711484	45 3613 6969	Диск ведомый	9	9	570 руб.
5	7548-1711454	45 3613 5014	Кольцо опорное	1	1	50 руб.
6	7548-1711452	45 3613 5013	Опора пружин	1	1
7	540-1701332	45 3613 0802	Пружина поршня отжимная	6	6
8	75551-1711420	45 3613 5725	Поршень фрикциона	1	1
9	7548-1711474-01	45 3613 5016	Кольцо уплотнительное	1	1	690 руб.
10	540-1701326-01	45 3613 3433	Кольцо уплотнительное	1	1	250 руб.
11	7548-1711472-01	45 3613 5015	Кольцо уплотнительное	1	1	590 руб.
12	75551-1711510	45 3637 5954	Барабан фрикциона в сборе	1	1

наверх ↑

Рисунок 2.6.40 – Фрикцион понижающего диапазона

Перечень сборочных единиц и деталей к рисунку 2.6.40

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	75551-1711610-07	45 3634 8403	Барабан фрикциона понижающего диапазона	1	1
2	75551-1711420	45 3613 5725	Поршень фрикциона	1	1
3	7548-1711462	45 3613 7143	Кольцо стопорное	1	1
4	7548-1711492	45 3613 6371	Диск упорный	1	1	3 190 руб.
5	7548-1711484	45 3613 6969	Диск ведомый	9	9	570 руб.
6	7548-1711482	45 3613 6370	Диск ведущий	8	8	510 руб.
7	7548-1711474-01	45 3613 5016	Кольцо уплотнительное	1	1	690 руб.
8	540-1701332	45 3613 0802	Пружина поршня отжимная	6	6
9	7548-1711472-01	45 3613 5015	Кольцо уплотнительное	1	1	590 руб.
10	7548-1711454	45 3613 5014	Кольцо опорное	1	1	50 руб.
11	7548-1711452	45 3613 5013	Опора пружин	1	1
12	540-1701326-01	45 3613 3433	Кольцо уплотнительное	1	1	250 руб.

наверх ↑

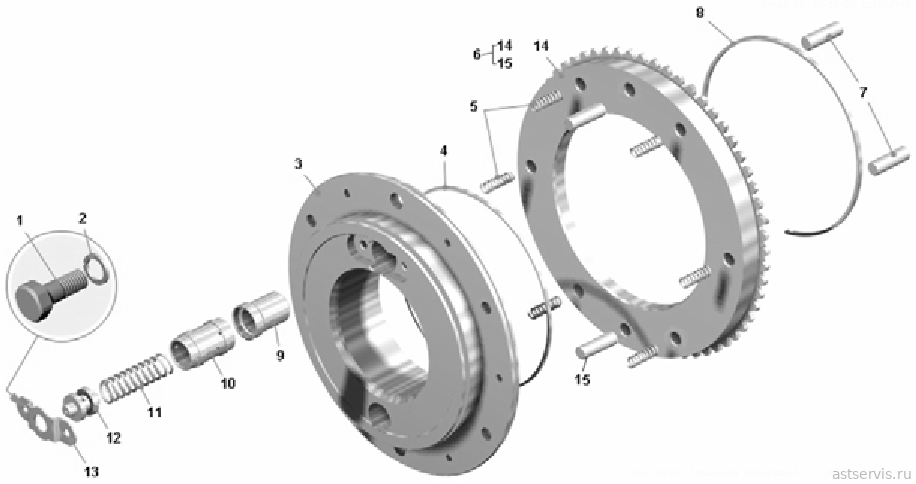

Рисунок 2.6.41 – Поршень фрикциона

Перечень сборочных единиц и деталей к рисунку 2.6.41

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	201418	45 9346 1504	Болт М6х16	2	2
2	252134	45 9816 6045	Шайба 6Т	2	2
3	7548-1711422	45 3613 5003	Поршень	1	1	6 700 руб.
4	7548-1711441-01	45 3611 2305	Кольцо уплотнительное	1	1
5	7548-1711426	45 3613 5006	Пружина нажимного диска	6	6
6	7548-1711424	45 3613 5726	Диск нажимной в сборе	1	1	нет
7	377608	45 9958 8133	Штифт	2	2
8	7548-1711428	45 3613 5007	Кольцо стопорное	1	1
9	7548-1711438	45 3613 5010	Крышка клапана включения фрикциона	1	1
10	7548-1711432	45 3613 5008	Гильза клапана включения фрикциона	1	1
11	7548-1711436	45 3613 5009	Пружина клапана включения фрикциона	1	1
12	7548-1711434	45 3613 5727	Золотник клапана включения фрикциона	1	1
13	7548-1711439	45 3613 5011	Крышка	1	1
14	7548-1711425	45 3613 6372	Диск нажимной	1	1
15	377625	45 9958 8140	Штифт	2	2

наверх ↑

Рисунок 2.6.42 – Барабан фрикциона понижающего диапазона

Перечень сборочных единиц и деталей к рисунку 2.6.42

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-1711416	45 3637 2030	Венец барабана фрикциона	1	1	9 500 руб.
2	7548-1711414	45 3613 5386	Кольцо	1	1
3	7548-1711419	45 3613 5384	Кольцо стопорное	1	1
4	75551-1711612-50	45 3634 8401	Барабан фрикциона	1	1
5	75551-1701578-40	45 3634 8402	Пластина стопорная	1	1
6	75551-1701528-80	45 3631 8399	Шестерня второй передачи ведомая	1	1	по запросу
7	343555	45 9957 8011	Штифт	10	10
9	530-2208064	45 3611 0085	Болт	10	10	50 руб.

наверх ↑

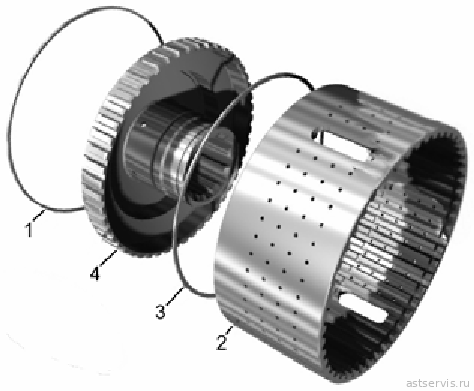

Рисунок 2.6.43 – Барабан фрикциона в сборе

Перечень сборочных единиц и деталей к рисунку 2.6.43

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-1711414	45 3613 5386	Кольцо	1	1
2	7555-1711416	45 3637 2030	Венец барабана фрикциона	1	1	9 500 руб.
3	7548-1711419	45 3613 5384	Кольцо стопорное	1	1
4	7548-1711512	45 3613 6480	Барабан фрикциона	1	1	по запросу

наверх ↑

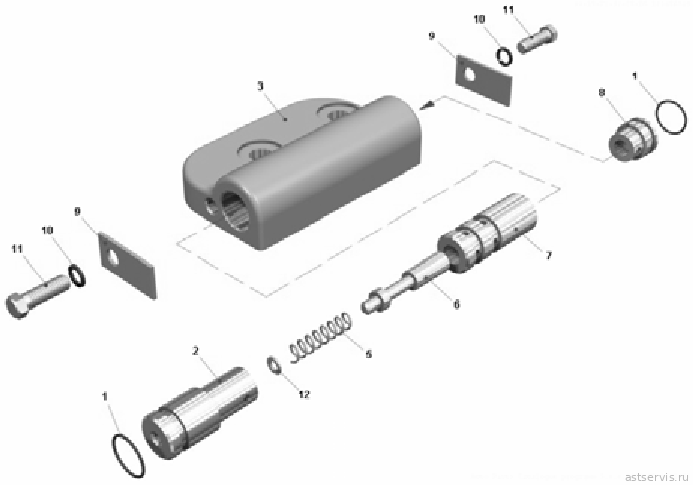

Рисунок 2.6.44 – Клапан корректирующий

Перечень сборочных единиц и деталей к рисунку 2.6.44

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	016-020-25-2-6	25 3111 5435	Кольцо	2	2
2	7548-1712392	45 3613 5074	Крышка	1	1
3	7548-1712382	45 3613 5071	Корпус	1	1
5	549В-3514050	45 3619 6139	Пружина	1	1
6	7548-1712386	45 3613 5073	Золотник	1	1
7	7548-1712384	45 3613 5072	Гильза	1	1
8	7548-1712393	45 3613 5075	Крышка	1	1
9	7548-1712394	45 3613 5076	Пластина	2	2
10	252135	45 9816 6046	Шайба 8Т	2	2
11	201454	45 9346 1520	Болт М8х16	2	2
12	252002	45 9811 1203	Шайба 4	1	1

наверх ↑

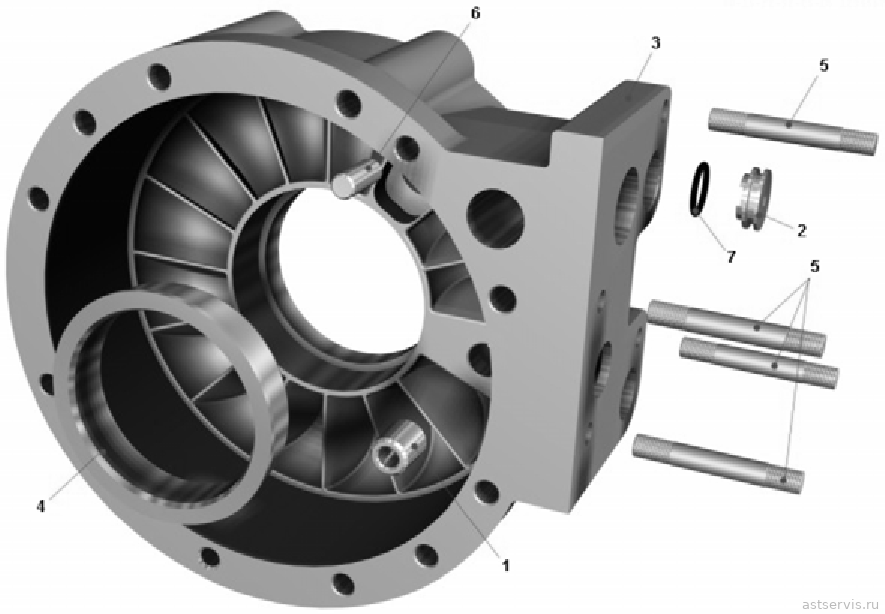

Рисунок 2.6.45 – Корпус тормоза-замедлителя в сборе

Перечень сборочных единиц и деталей к рисунку 2.6.45

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-3572020	45 3637 2449	Клапан	1	1
2	7548-1712516	45 3611 5827	Крышка	1	1
3	75551-3572012-10	45 3634 3406	Корпус тормозазамедлителя	1	1
4	7555-3572026	45 3637 2451	Втулка	1	1
5	341011	45 9957 3009	Шпилька М12х85	4	4
6	343555	45 9957 8011	Штифт 12	2	2
7	027-032-30-2-6	25 3111 5425	Кольцо	1	1

наверх ↑

Рисунок 2.6.46 – Ротор со ступицей

Перечень сборочных единиц и деталей к рисунку 2.6.46

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-3572114	45 3637 2453	Ступица	1	1	3 410 руб.
2	7555-3572142	45 3637 1795	Ротор	1	1	22 100 руб.

наверх ↑

Рисунок 2.6.47 – Механизм управления тормозом-замедлителем

Перечень сборочных единиц и деталей к рисунку 2.6.47

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-3573240-01	45 3613 7371	Клапан в сборе	1	—
2	7548-3573250	45 3613 7835	Крышка верхняя	1	—
3	7548-1704172	45 3613 4935	Пружина	1	—
4	75551-3573222	45 3637 5828	Корпус	1	—
5	7548-3573232	45 3613 5158	Гильза	1	—
6	7548-3573234	45 3613 5159	Золотник	1	—
7	7548-3573246	45 3613 5163	Седло клапана	1	—
8	7548-3573248	45 3613 5164	Кольцо стопорное	1	—
9	7548-3573253	45 3613 5166	Крышка нижняя	1	—
10	7548-3573258-01	45 3613 5167	Муфта угловая	1	—
11	045-050-30-2-6	25 3111 5418	Кольцо	1	—
12	065-070-30-2-6	25 3111 5430	Кольцо	3	—
13	201499	45 9346 1561	Болт М10х30	7	—
14	201511	45 9346 1571	Болт М10х70	4	—
15	252136	45 9816 6067	Шайба 10ОТ	11	—
16	7548-3573244	45 3613 5162	Толкатель	1	—
17	7548-3573241	45 3613 7372	Головка клапана	1	—
18	7548-3573243	45 3613 7373	Опора пружины	1	—

наверх ↑

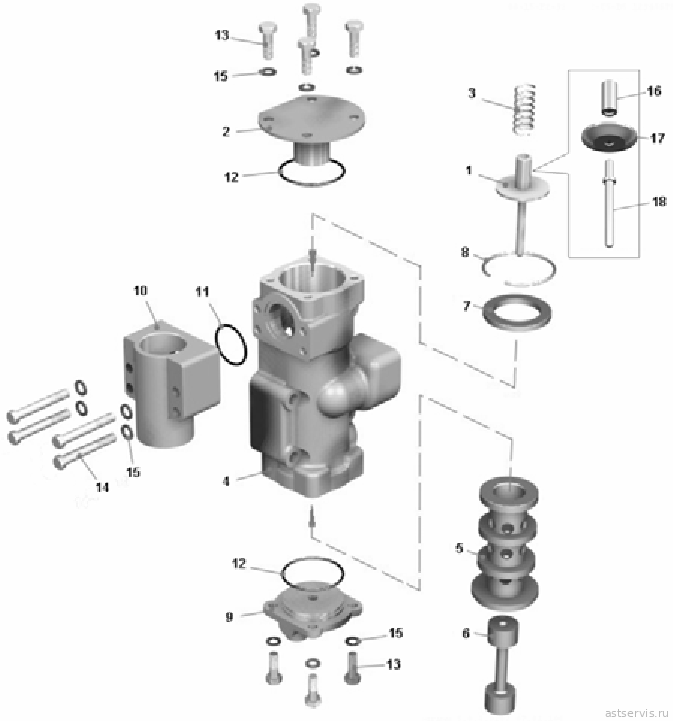

Рисунок 2.6.48 – Механизм управления тормозом-замедлителем

Перечень сборочных единиц и деталей к рисунку 2.6.48

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-3573240-01	45 3613 7371	Клапан в сборе	—	1
2	7405-3573250	45 3551 2243	Крышка верхняя	—	1
3	7548-1704172	45 3613 4935	Пружина	—	1
4	75551-3573222	45 3637 5828	Корпус	—	1
5	7548-3573232	45 3613 5158	Гильза	—	1
6	7548-3573234	45 3613 5159	Золотник	—	1
7	7548-3573246	45 3613 5163	Седло клапана	—	1
8	7548-3573248	45 3613 5164	Кольцо стопорное	—	1
9	7548-3573253	45 3613 5166	Крышка нижняя	—	1
10	7405-3573758	45 3551 2208	Корпус		1
11	045-050-30-2-6	25 3111 5418	Кольцо	—	1
12	065-070-30-2-6	25 3111 5430	Кольцо	—	3
13	201499	45 9346 1561	Болт М10х30	—	7
14	201511	45 9346 1571	Болт М10х70	—	4
15	252136	45 9816 6067	Шайба 10ОТ	—	11
16	7548-3573244	45 3613 5162	Толкатель	—	1
17	7548-3573241	45 3613 7372	Головка клапана	—	1
18	7548-3573243	45 3613 7373	Опора пружины	—	1

наверх ↑

Рисунок 2.6.49 – Механизм привода управления блокировкой гидротрансформатора

Перечень сборочных единиц и деталей к рисунку 2.6.49

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	220080	45 9432 1082	Винт М5х16	4	4
2	252133	45 9816 6044	Шайба	4	4
3	7548-1712444	45 3613 5086	Золотник	1	1	нет
4	7548-1712442	45 3613 5085	Гильза	1	1	нет
5	531-1712612	45 3612 0255	Шайба	1	1	250 руб.
6	540-1712131	45 3613 1027	Пружина	1	1	9 руб.
7	7548-3573016	45 3613 5154	Заглушка	1	1
8	029-035-36-2-6	25 3111 5405	Кольцо	1	1
9	201456	45 9346 1522	Болт М8х20	2	2	30 руб.
10	252135	45 9816 6046	Шайба 8Т	2	2
11	252038	45 9811 1256	Шайба 8	2	2
12	75551-1705012	45 3637 5949	Корпус	1	1
13	262532	45 9932 1202	Пробка К1/4”	1	1
14	531-1705207-20	45 3612 1561	Толкатель	1	1	132 руб.
15	050-055-30-2-6	25 3111 5408	Кольцо	1	1	35 руб.
16	531-1705048-11	45 3612 2251	Электромагнит в сборе	1	1	2 910 руб.

наверх ↑

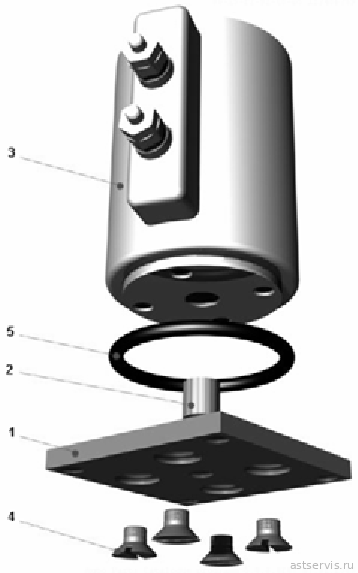

Рисунок 2.6.50 – Электромагнит в сборе

Перечень сборочных единиц и деталей к рисунку 2.6.50

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-1705076	45 3613 5091	Фланец	1	1	385 руб.
2	531-1705206	45 3612 2252	Втулка	1	1
3	15.3747	45 7374 8237	Электромагнит	1	1	2 660 руб.
4	221602	45 9412 1106	Винт М6х10	4	4
5	045-053-46-2-2	25 3111 3263	Кольцо	1	1

наверх ↑

Рисунок 2.6.51 – Механизм управления гидромеханической передачей

Перечень сборочных единиц и деталей к рисунку 2.6.51

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	531-1705048-11	45 3612 2251	Электромагнит в сборе	5	5	2 910 руб.
2	531-1705207-20	45 3612 1561	Толкатель	5	5	132 руб.
3	050-055-30-2-6	25 3111 5408	Кольцо	5	5	35 руб.
4	7548-1712442	45 3613 5085	Гильза	5	5	нет
5	7548-1712444	45 3613 5086	Золотник	5	5	нет
6	531-1712612	45 3612 0255	Шайба	5	5	250 руб.
7	540-1712131	45 3613 1027	Пружина	5	5	9 руб.
8	7548-1712446	45 3613 5087	Крышка корпуса пилота	5	5	нет
9	262541	45 9932 1301	Пробка	2	2
10	7556-1712412	45 3635 3012	Корпус	1	1
11	7548-1712426	45 3613 5082	Гильза диапазонных фрикционов	1	1
12	7548-1712428	45 3613 5083	Золотник	1	1
13	7548-1712432	45 3613 5084	Пружина	5	5	30 руб.
14	029-035-36-2-6	25 3111 5405	Кольцо	5	5
15	7548-1712434	45 3613 5741	Крышка	5	5
16	7548-1712436	45 3613 5084	Пластина	1	1
17	252005	45 9811 1206	Шайба 8	3	3
18	252135	45 9816 6046	Шайба 8Т	9	9
19	201456	45 9346 1522	Болт М8х20	9	9	30 руб.
20	7548-1712424	45 3613 5081	Золотник	4	4
21	7548-1712422	45 3613 5080	Гильза	4	4
22	020-025-30-2-6	25 3111 5404	Кольцо	5	5
23	252133	45 9816 6044	Шайба 5Т	20	20
24	220080	45 9432 1082	Винт М5х16	20	20

наверх ↑

Рисунок 2.6.52 – Привод механизма управления тормозом-замедлителем

Перечень сборочных единиц и деталей к рисунку 2.6.52

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	220080	45 9432 1082	Винт М5х16	4	4
2	252133	45 9816 6044	Шайба 5Т	4	4
3	7548-1712444	45 3613 5086	Золотник	1	1	нет
4	7548-1712442	45 3613 5085	Гильза	1	1	нет
5	531-1712612	45 3612 0255	Шайба	1	1	250 руб.
6	540-1712131	45 3613 1027	Пружина	1	1	9 руб.
7	7548-3573016	45 3613 5154	Заглушка	1	1
8	029-035-36-2-6	25 3111 5405	Кольцо	1	1
9	201456	45 9346 1522	Болт М8х20	2	2	30 руб.
10	252135	45 9816 6046	Шайба 8Т	2	2
11	252038	45 9811 1256	Шайба 8	2	2
12	7555-3573012	45 3637 2022	Корпус	1	1
13	262532	45 9932 1202	Пробка К1/4”	1	1
14	531-1705207-20	45 3612 1561	Толкатель	1	1	132 руб.
15	050-055-30-2-6	25 3111 5408	Кольцо	1	1	35 руб.
16	531-1705048-11	45 3612 2251	Электромагнит в сборе	1	1	2 910 руб.

наверх ↑

Рисунок 2.6.53 – Коробка золотниковая. Крепление крышек, колпачки и пробки

Перечень сборочных единиц и деталей к рисунку 2.6.53

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7556-1712212	45 3634 0927	Корпус золотников	1	1
2	7556-1712334	45 3634 0933	Пластина корпуса передняя	1	1
3	7555-1712335	45 3637 2041	Пластина корпуса задняя	1	1
4	020-025-30-2-2	25 3111 3101	Кольцо	2	2
5	201456	45 9346 1522	Болт М8х20	14	14	30 руб.
6	252005	45 9811 1206	Шайба 8	8	8
7	252135	45 9816 6046	Шайба 8Т	14	14
8	262541	45 9932 1301	Пробка К1/8”	5	5
9	262545	45 9932 1305	Пробка К3/4”	1	1
10	342426	45 9957 4042	Гайка М24-6Н	2	2

наверх ↑

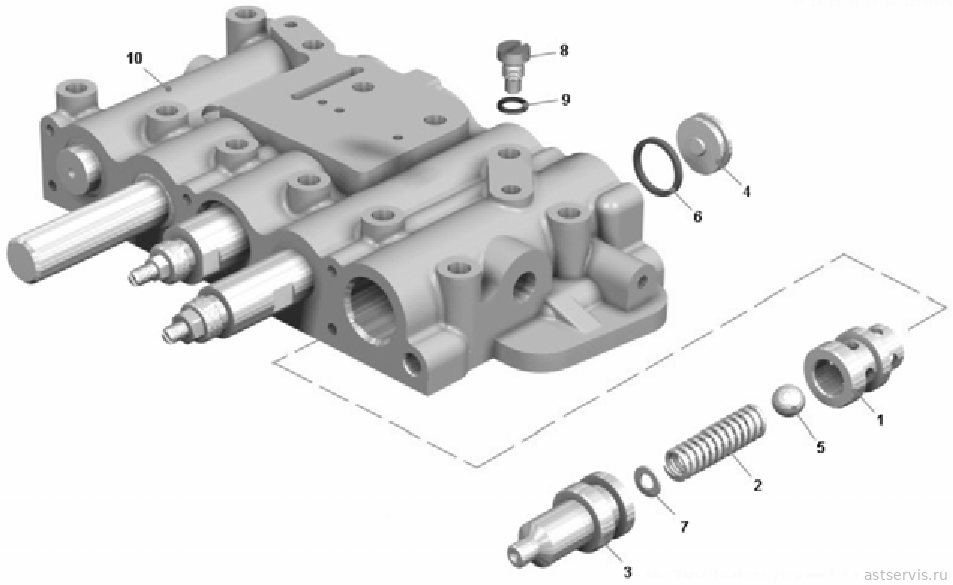

Рисунок 2.6.54 – Коробка золотниковая. Аварийный клапан

Перечень сборочных единиц и деталей к рисунку 2.6.54

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-1712322	45 3613 5057	Седло аварийного клапана	1	1
2	7548-1712324	45 3613 5058	Пружина	1	1
3	7548-1712326	45 3613 5059	Крышка	1	1
4	7548-1712332	45 3613 5060	Крышка	3	3
5	17,462-60+100	46 9116 9461	Шарик	1	1
6	029-035-36-2-2	25 3111 3148	Кольцо	9	9
7	252005	45 9811 1206	Шайба 8	8	8
8	341585	45 9957 2061	Винт	1	1
9	540-2917144	45 3613 1418	Прокладка	1	1
10	7556-1712212	45 3634 0927	Корпус золотников	1	1

наверх ↑

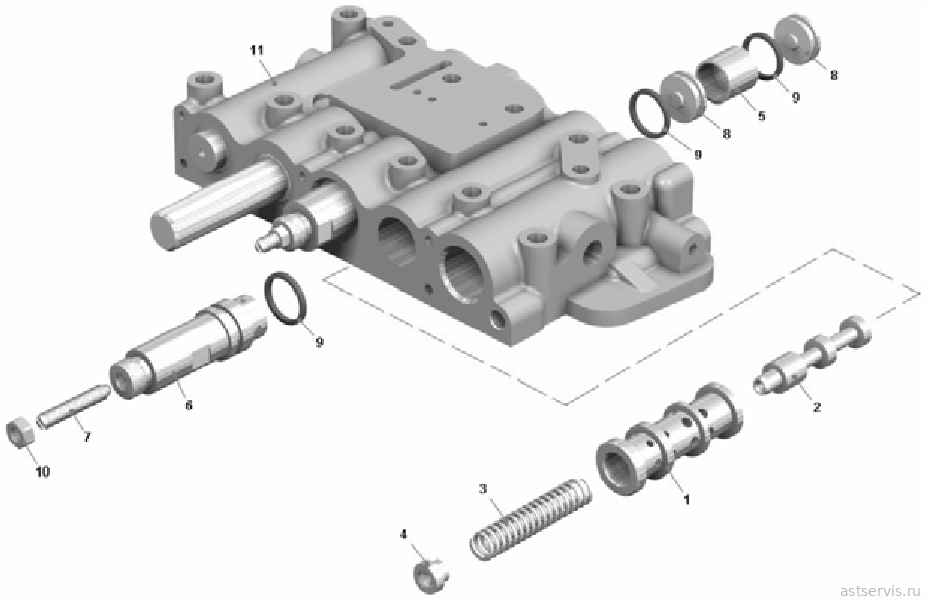

Рисунок 2.6.55 – Коробка золотниковая. Регулятор давления гидротрансформатора

Перечень сборочных единиц и деталей к рисунку 2.6.55

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-1712242	45 3613 5035	Гильза регулятора давления гидротрансформатора	1	1
2	7548-1712244-10	45 3613 6758	Золотник	1	1
3	7548-1712246	45 3613 5037	Пружина	1	1
4	7548-1712248	45 3613 5038	Опора	1	1
5	7548-1712256-10	45 3613 6759	Втулка	1	1
6	7548-1712258	45 3613 5041	Крышка	1	1
7	7548-1712336	45 3613 5063	Винт регулировочный	2	2
8	7548-1712332	45 3613 5060	Крышка	4	4
9	029-035-36-2-2	25 3111 3148	Кольцо	9	9
10	250512	45 9553 1057	Гайка М10х6Н	2	2
11	7556-1712212	45 3634 0927	Корпус золотников	1	1

наверх ↑

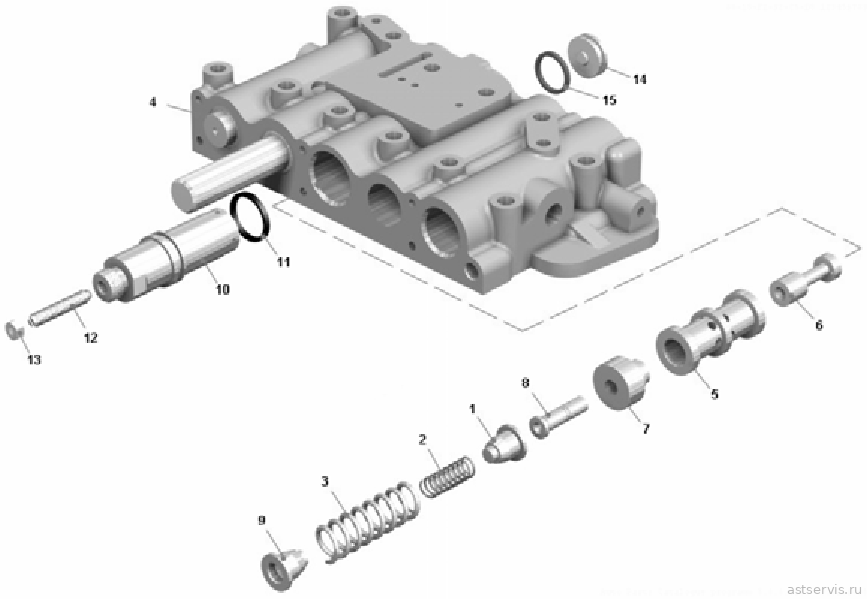

Рисунок 2.6.56 – Коробка золотниковая. Регулятор главного давления

Перечень сборочных единиц и деталей к рисунку 2.6.56

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7548-1712230	45 3613 7157	Опора пружины в сборе	1	1
2	540-1701424	45 3613 4616	Пружина	1	1	50 руб.
3	540-1712159-10	45 3613 1036	Пружина	1	1	8 руб.
4	7556-1712212	45 3634 0927	Корпус золотников	1	1
5	7548-1712222-10	45 3613 6565	Гильза регулятора главного давления	1	1
6	7548-1712224	45 3613 5030	Золотник	1	1
7	7548-1712226-10	45 3613 6564	Гильза толкателя	1	1
8	7548-1712228	45 3613 5032	Толкатель	1	1
9	7548-1712234	45 3613 7158	Опора пружин	1	1
10	7548-1712238	45 3613 5034	Крышка	1	1
11	034-040-36-2-2	25 3111 3152	Кольцо	1	1
12	7548-1712336	45 3613 5063	Винт регулировочный	3	3
13	250512	45 9553 1057	Гайка М10-6Н	2	2
14	7548-1712332	45 3613 5060	Крышка	4	4
15	029-035-36-2-2	25 3111 3148	Кольцо	9	9

наверх ↑

Рисунок 2.6.57 – Коробка золотниковая. Клапан блокировки и обратные клапана

Перечень сборочных единиц и деталей к рисунку 2.6.57

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7556-1712268	45 3634 0929	Крышка клапана блокировки гидротрансформатора	1	1
2	7548-1712432	45 3613 5084	Пружина	1	1	30 руб.
3	7548-1712434	45 3613 5741	Крышка	1	1
4	6820А-1712504	45 3642 7235	Гильза механизма разблокировки гидротрансформатора	1	1
5	6820А-1712506	45 3642 7234	Золотник механизма разблокировк гидротрансформатора	1	1
6	029-035-36-2-2	25 3111 3148	Кольцо	9	9
7	12,7-60+100	46 9116 7961	Шарик	1	1
8	7555-1712312	45 3637 2040	Фиксатор обратного клапана	1	1
9	7548-1712474	45 3613 5069	Седло	1	1
10	7556-1712212	45 3634 0927	Корпус золотников	1	1

наверх ↑

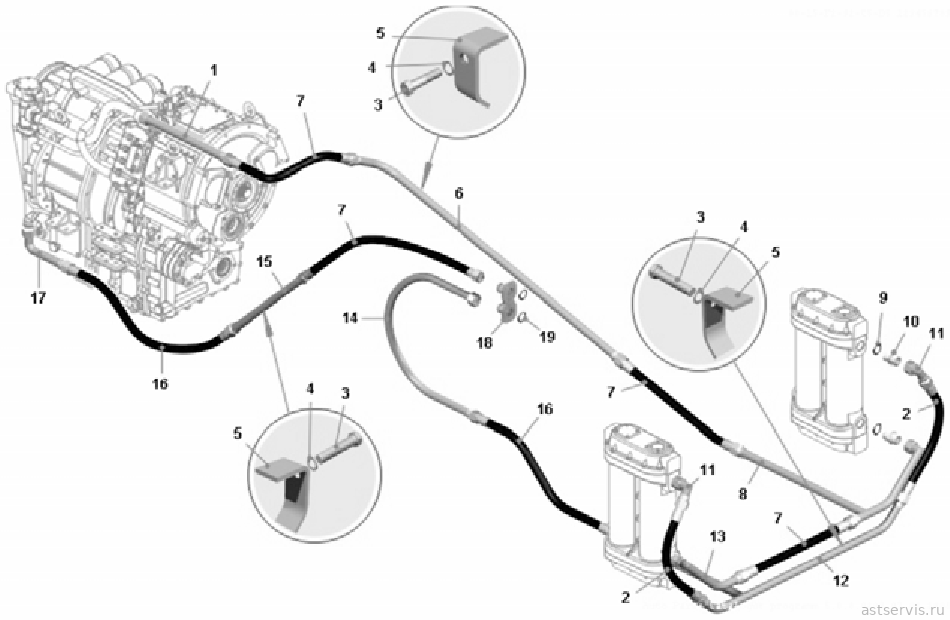

Рисунок 2.6.58 – Установка трубопроводов и шлангов гидромеханической передачи

Перечень сборочных единиц и деталей к рисунку 2.6.58

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	754831-1719030	45 3611 4235	Трубопровод	1	—
2	7547-1719350	45 3611 5425	Рукав	2	—
3	201509	45 9346 1569	Болт М10х60	7	—
4	252136	45 9816 6067	Шайба 10	7	—
5	548П-1719198	45 3614 3073	Скоба	7	—
6	7555-1719050-10	45 3637 6555	Трубопровод подводящий	1	—
7	7547-1719354	45 3611 5426	Рукав	4	—
8	7555-1719090	45 3637 2076	Трубопровод правый	1	—
9	344969	00 3449 6900	Кольцо У-50х45-2	4	—	50 руб.
10	344270	45 9981 6398	Штуцер	4	—
11	7820-1714430	45 3642 7827	Трубопровод	2	—
12	7555-1719060	45 3637 2070	Трубопровод промежуточный	1	—
13	7555-1719070	45 3637 2073	Трубопровод левый	1	—
14	7555В-1719024	45 3634 4115	Трубопровод	1	—
15	75553-1719020	45 3637 6553	Трубопровод отводящий	1	—
16	7547-1719360	45 3611 5427	Рукав	2	—	3 800 руб.
17	7555А-1719080	45 3637 8532	Труба	1	—
18	75473-1719060	45 3613 8349	Переходник	2	—
19	058-063-30-2-2	25 3111 3123	Кольцо	2	—

наверх ↑

Рисунок 2.6.59 – Установка трубопроводов и шлангов гидромеханической передачи

Перечень сборочных единиц и деталей к рисунку 2.6.59

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555G-1719056	45 3634 3410	Трубопровод	—	1
2	7820-1714430	45 3642 7827	Трубопровод	—	1
3	7555В-1719020	45 3634 3409	Трубопровод отводящий	—	1
4	75553-1719024	45 3637 6257	Трубопровод	—	1
5	75473-1719060	45 3613 8349	Переходник	—	2
6	7555А-1719080	45 3637 8532	Труба	—	1
7	754831-1719050	45 3611 2869	Трубопровод подводящий	—	1
8	75481-1719120	45 3614 4877	Труба промежуточная	—	1
9	75402-1719196	45 3616 3167	Скоба	—	3
10	548П-1719198	45 3614 3073	Скоба	—	1
11	045-050-30-2-6	25 3111 5418	Кольцо	—	2
12	058-063-30-2-6	25 3111 5461	Кольцо	—	2
13	201509	45 9346 1569	Болт М10х60	—	4
14	252136	45 9816 6067	Шайба 10	—	4
15	344270	45 9981 6398	Штуцер	—	2
16	7547-1719350	45 3611 5425	Рукав	—	1
17	7547-1719354	45 3611 5426	Рукав	—	1
18	7547-1719360	45 3611 5427	Рукав	—	3	3 800 руб.

наверх ↑

Рисунок 2.6.60 – Установка теплообменников

Перечень сборочных единиц и деталей к рисунку 2.6.60

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	201460	45 9346 1526	Болт М8х30	32	32
2	252135	45 9816 6046	Шайба 8Т	32	32
3	7555-1714160-10	45 3637 4263	Теплообменник водомасляный	2	—	159 100 руб.
3	754831-1714160	45 3611 2806	Теплообменник водомасляный	—	2	159 100 руб.
4	7555-1714460-10	45 3634 2008	Хомут	2	2
5	7555-1714450-10	45 3634 2007	Кронштейн	2	2
6	250512	45 9553 1057	Гайка М10-6Н	8	8
7	7555-1714690	45 3637 2055	Кронштейн опорный	2	2
8	540-1302070	45 3613 0495	Подушка подвески радиатора верхняя	4	4	1 089 руб.
9	548А-1302020	45 3614 0174	Шайба	4	4
10	540-1302060	45 3613 0492	Подушка	4	4	121 руб.
11	252047	45 9811 1260	Шайба 16	8	8
12	250871	45 9553 1614	Гайка М10-6Н	4	4	80 руб.
13	258055	45 9871 1069	Шплинт	4	4
14	75553-1303420	45 3637 6710	Труба	1	1
15	7555-1303080	45 3637 1942	Патрубок водяной	2	2
16	065-070-30-2-2	25 3111 3126	Кольцо	4	4
17	250510	45 9553 1055	Гайка М8-6Н	4	4
18	252005	45 9811 1206	Шайба 8	4	4
19	201464	45 9346 1530	Болт М8х40	4	4
20	7555В-1303480-10	45 3634 5357	Патрубок	1	1

наверх ↑

Рисунок 2.6.61 – Теплообменник водомасляный

Перечень сборочных единиц и деталей к рисунку 2.6.61

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7555В	7555В-06	Цена	Заказ
1	7555-1714200-10	45 3637 4264	Элемент охлаждающий	2	2
2	7555-1714546	45 3637 4114	Кольцо упорное	2	2
3	7555-1714547	45 3637 4115	Кольцо упорное	2	2
4	7555-1714622-10	45 3637 4266	Корпус	1	1	42 900 руб.
5	7555-1714653-01	45 3637 4267	Крышка нижняя	1	1
6	7555-1714654-01	45 3637 4268	Крышка верхняя	1	1
7	7555-1714666	45 3637 3342	Прокладка	2	2
8	150-160-46-2-6	25 3111 5462	Кольцо	4	4
9	250512	45 9553 1057	Гайка М10-6Н	20	20
10	252006	45 9811 1207	Шайба 10	20	20
11	252136	45 9816 6067	Шайба 10ОТ	20	20
12	341028	00 3410 2800	Шпилька М10х45	20	20

наверх ↑

← Содержание каталога | 2.5. Система охлаждения двигателя | 2.7. Карданная передача →

Каталог БЕЛА3-7555В. 2.6. Гидромеханическая передача

Рисунок 2.6.1 – Установка гидромеханической передачи

Рисунок 2.6.2 – Установка гидромеханической передачи. Установка указателя уровня масла

Рисунок 2.6.3 – Установка гидромеханической передачи

Рисунок 2.6.4 – Установка гидромеханической передачи. Установка указателя уровня масла

Рисунок 2.6.5 – Передача гидромеханическая в сборе

Рисунок 2.6.6 – Насос масляный

Рисунок 2.6.7 – Фильтр гидромеханической передачи

Рисунок 2.6.8 – Гидротрансформатор с коробкой передач

Рисунок 2.6.9 – Коробка передач. Картер коробки передач, установка первичного вала и тормоза замедлителя

Рисунок 2.6.10 – Коробка передач. Картер коробки передач, установка первичного вала и тормоза замедлителя

Рисунок 2.6.11 – Коробка передач. Установка реверсивного и диапазонного валов

Рисунок 2.6.12 – Коробка передач. Установка реверсивного и диапазонного валов

Рисунок 2.6.13 – Коробка передач. Установка выходного вала

Рисунок 2.6.14 – Коробка передач. Установка выходного вала

Рисунок 2.6.15 – Коробка передач. Установка маслозаборника и полнопоточного фильтра

Рисунок 2.6.16 – Коробка передач. Установка маслозаборника и полнопоточного фильтра

Рисунок 2.6.17 – Коробка передач. Установка подпорного клапана и механизма управления тормозом-замедлителем

Рисунок 2.6.18 – Коробка передач. Установка подпорного клапана и механизма управления тормозом-замедлителем

Рисунок 2.6.19 – Картер гидротрансформатора с приводом насосов

Рисунок 2.6.20 – Картер гидротрансформатора

Рисунок 2.6.21 – Колесо насоса в сборе

Рисунок 2.6.22 – Колесо турбины в сборе

Рисунок 2.6.23 – Колесо первого реактора в сборе

Рисунок 2.6.24 – Колесо второго реактора в сборе

Рисунок 2.6.25 – Крышка картера гидротрансформатора в сборе

Рисунок 2.6.26 – Крышка подшипника ведущего вала

Рисунок 2.6.27 – Вал ведущий с барабаном

Рисунок 2.6.28 – Картер промежуточный

Рисунок 2.6.29 – Картер коробки передач в сборе

Рисунок 2.6.30 – Вал первичный

Рисунок 2.6.31 – Крышка диапазонного вала

Рисунок 2.6.32 – Вал диапазонный

Рисунок 2.6.33 – Крышка реверсивного вала в сборе

Рисунок 2.6.34 – Вал реверсивный

Рисунок 2.6.35 – Картер гидромеханической передачи в сборе

Рисунок 2.6.36 – Элемент фильтрующий в сборе

Рисунок 2.6.37 – Элемент фильтрующий в сборе

Рисунок 2.6.38 – Ступица гидротрансформатора в сборе

Рисунок 2.6.39 – Фрикцион первой передачи

Рисунок 2.6.40 – Фрикцион понижающего диапазона

Рисунок 2.6.41 – Поршень фрикциона

Рисунок 2.6.42 – Барабан фрикциона понижающего диапазона

Рисунок 2.6.43 – Барабан фрикциона в сборе

Рисунок 2.6.44 – Клапан корректирующий

Рисунок 2.6.45 – Корпус тормоза-замедлителя в сборе

Рисунок 2.6.46 – Ротор со ступицей

Рисунок 2.6.47 – Механизм управления тормозом-замедлителем

Рисунок 2.6.48 – Механизм управления тормозом-замедлителем

Рисунок 2.6.49 – Механизм привода управления блокировкой гидротрансформатора

Рисунок 2.6.50 – Электромагнит в сборе

Рисунок 2.6.51 – Механизм управления гидромеханической передачей

Рисунок 2.6.52 – Привод механизма управления тормозом-замедлителем

Рисунок 2.6.53 – Коробка золотниковая. Крепление крышек, колпачки и пробки

Рисунок 2.6.54 – Коробка золотниковая. Аварийный клапан

Рисунок 2.6.55 – Коробка золотниковая. Регулятор давления гидротрансформатора

Рисунок 2.6.56 – Коробка золотниковая. Регулятор главного давления

Рисунок 2.6.57 – Коробка золотниковая. Клапан блокировки и обратные клапана

Рисунок 2.6.58 – Установка трубопроводов и шлангов гидромеханической передачи

Рисунок 2.6.59 – Установка трубопроводов и шлангов гидромеханической передачи

Рисунок 2.6.60 – Установка теплообменников

Рисунок 2.6.61 – Теплообменник водомасляный

ООО АСТ76

Навигация

Категории

Контакты
